Электропроводка в доме своими руками пошагово

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

  • Выяснить максимальную мощность в электросети;
  • Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

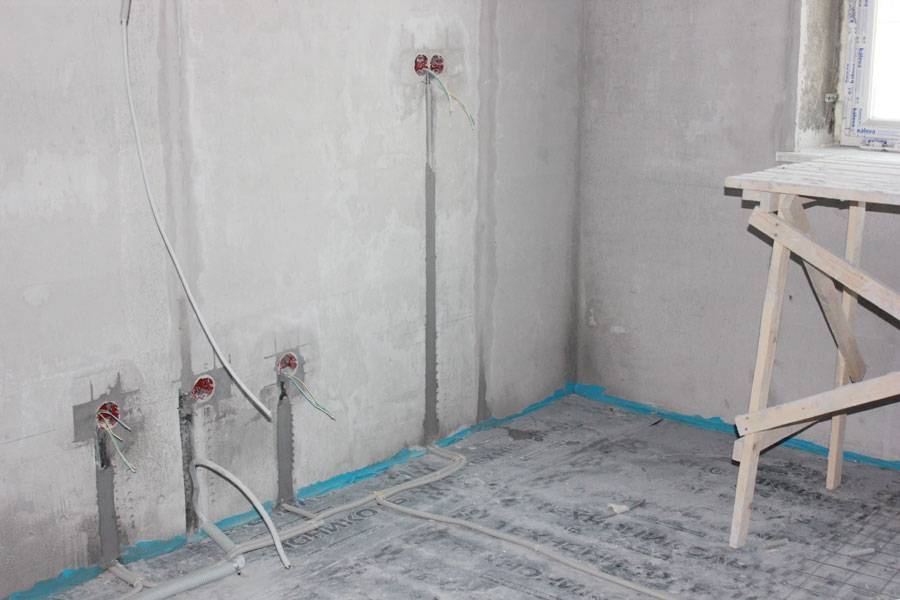

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

  1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
  2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:

    • Нарезаем провода на нужные длины и делаем сечение;
    • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

  • Кабель прокладывается только под прямым углом;
  • Провода не должны пересекаться;
  • Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

  • Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
  • Розетки следует расположить на высоте 30 см от пола;
  • Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

  • Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
  • Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
  • Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
  • Фиксируем надёжно распределительную коробку.
  • Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
  • Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
  • Далее по принципу установки розеток, делаем выключатели.

Расчет мощности и тока

Чтобы определить необходимую мощность сети частного дома, нужно знать характеристики всех тех приборов, которые в нем в последующем будут использоваться. Производят расчет этого показателя для электросистемы в несколько этапов:

  • составляют список приборов и электрооборудования, используемого в доме;
  • напротив каждого прибора указывают его мощность в соответствии с данными, полученными из техпаспорта.

Затем подсчитывают суммарную мощность приборов освещения. Для выполнения такой процедуры при этом используют очень простую методику. Мощность всех используемых в доме лампочек и светильников просто умножают на их количество. Полученный результат округляют в большую сторону.

На следующем этапе складывают мощности всех остальных приборов в доме. К полученному результату прибавляют найденное ранее значение для освещения. Затем снова округляют результат в большую сторону, а также увеличивают его на 10-20%. Полученная после выполнения всех этих расчетов цифра и принимается за необходимый показатель мощности домашней электросети.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Способы прокладки электропроводки в квартире

Скрытая проводка прокладывается в стене под штукатуркой или иными отделочными материалами, к примеру, под гипсокартоном. Такой тип проводки можно провести под полом или в цементной стяжке пола. Иногда она прокладывается в каналах потолочных плит.

Открытый тип прокладывается на потолке или стене – в специальных коробах из пластика.

Скрытый тип предпочтителен, так как не портит вид помещений, но по времени производится дольше, чем открытый.

У открытого типа есть свои плюсы: не нужно штробить стены, заделывать их в дальнейшем. Следует лишь воспользоваться пластиковыми коробами, которые легко крепятся. Если требуется заменить проводку, сделать ревизию или ремонт, нужно просто открыть короб и сделать все необходимое.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии.

Последовательность действий будет такой:

  1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
  2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
  3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
  4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
  5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
  6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
  7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
  8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Ключевые правила прокладки электропроводки

Перед тем, как сделать проводку своими руками рекомендуется детально изучить Правила устройств электроустановок (ПУЭ).

Прокладку проводки следует выполнять, в соответствии с такими требованиями:

  • необходимо обеспечить быстрый доступ к приборам учета, распределительным коробкам, розеточным группам и выключателям;
  • при открытии двери не должен закрываться доступ к составляющим схемы;
  • количество розеток определяется исходя из индивидуальных потребностей;
  • нельзя монтировать выключатели и розетки слишком низко;
  • подводка кабеля всегда выполняется сверху;
  • розетки монтируют в 50-80 см от пола. Нельзя монтировать розетки рядом с радиаторами отопления и трубами;
  • прокладка кабелей выполняется только под прямым углом, без диагональных и прочих изгибов;
  • провода не должны находиться рядом с карнизом во избежание повреждения при его монтаже;
  • нельзя допускать соприкосновения проводки с металлическими конструкциями;
  • кабели разводятся в специальных коробах или гофрах.

Определение сечения кабеля

Прежде чем приобретать кабели для разводки электричества, следует грамотно определить необходимое сечение. От этого будет напрямую зависеть безопасность жилья и жильцов. Ведь несоответствие сечения существующим нагрузкам приводит к перегреву кабеля и, как следствие, короткому замыканию, пожару, возможным жертвам.

Нужный размер кабеля определяется по специальной таблице:

Кабель для разных групп распределения берется в соответствии с планируемой нагрузкой. Но нужно иметь в виду, что в таблице даны абсолютно точные значения, а на деле могут наблюдаться колебания силы тока в сети (и частые). Значит должен быть определенный запас сечения.

Запас должен быть и по длине кабеля. Поэтому, чтобы определиться с требуемым количеством, необходимо измерить всю проводку рулеткой и прибавить к полученному результату еще 4 метра.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный. Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Порядок соединения проводов

Правилами предусмотрено соединение проводов внутри монтажных коробок. Коробки устанавливаются в местах, где будут отводы от основного кабеля.

Провода соединяют такими методами:

соединение можно произвести с помощью самозажимных клемм (Wago). При этом способе достаточно снять 10 мм изоляции с провода. Клеммы подбираются согласно размеру сечения провода вместе с изоляционным покрытием;

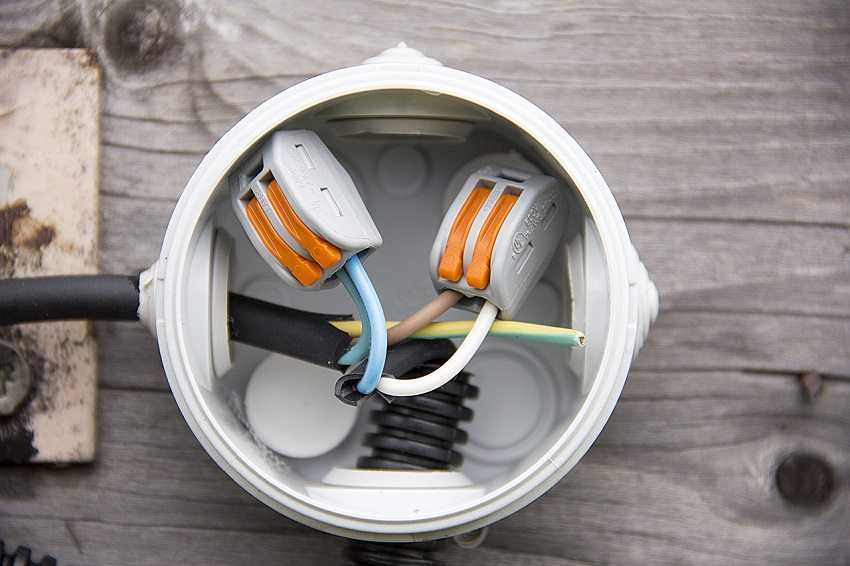

Соединение кабеля в распределительной коробке с помощью зажимных клемм.

  • можно соединить провода с помощью изолирующих колпачков для скрутки. При этом способе изоляция снимается с провода так, чтобы длина оголенного отрезка не превышала длину колпачка. Внутри него имеется коническая пружина. Когда колпачок накручивается на скрутку — пружина надежно зажимает провод, а пластиковая оболочка обеспечивает изоляцию;
  • соединение скруткой предполагает очистку проводов от изолирующего покрытия на 4 см и плотное скручивание. Все скрутки рекомендуется пропаять и обмотать изоляционной лентой.

На заметку! Количество соединений проводов в сети влияет на способность системы к переносу нагрузок: чем больше соединений, тем ниже нагрузочная способность.

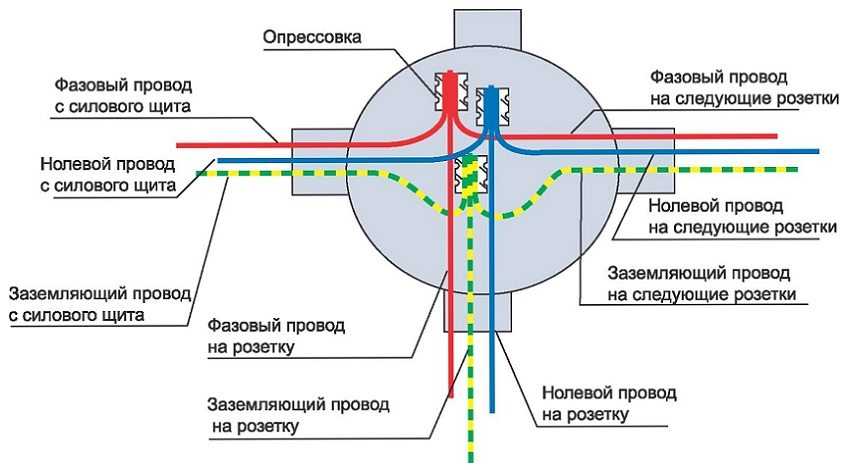

Схема соединения проводов в распределительной коробке под розетку.

При соединении проводов необходимо учитывать цвет изоляции. Красный, коричневый цвет изоляции — провода с фазой, синий, белый — нейтраль (ноль), желтый, зеленоватый — провод заземления.

Отличительные черты современной электропроводки

Схема новой электропроводки в частном доме составляется перед монтажом.

Сейчас жилье невозможно представить без компьютерной, бытовой и телевизионной техники. К каждому потребителю подводится отдельная электрическая линия. Если раньше достаточно было протянуть провода к розеткам и светильникам, то сейчас требований больше. Сложности возникают уже на этапе составления чертежа.

Требуется точный расчет предполагаемой нагрузки. Современная проводка состоит из нескольких веток, которые должны снабжаться средствами защиты от коротких замыканий.

Следует продумать и прокладку слаботочных компонентов — кабелей для интернета, телефона, телевизора. Слаботочки укладывают параллельно силовым.

Изменилась система освещения. Если ранее в комнате имелась люстра, а торшеры подключались к розеткам, то сейчас используются точечные светильники, требующие прокладки отдельных ветвей.

Увеличение количества потребителей приводит к недостаточности сечения имеющегося кабеля, из-за чего проводка перегорает. Все это учитывают при составлении схемы.

6 Популярные способы внутренней прокладки кабелей

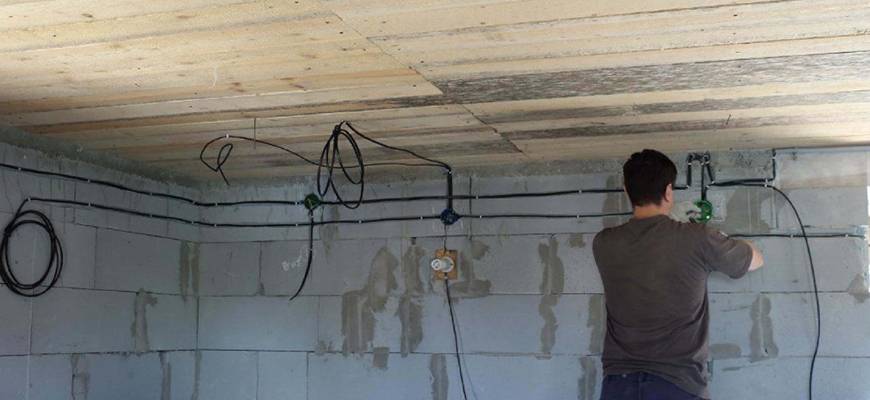

Открытая разводка обычно осуществляется при помощи кабель-каналов. Пошаговая инструкция выполнения такой операции приведена далее:

  • Производится разметка (по имеющемуся проекту) линии прокладки сети.
  • С канала для кабеля снимают крышку.
  • Прикрепляют короб к потолочной поверхности либо стене. Для этого применяются саморезы. Их установка производится с шагом 50 см. На поворотах трассы вкручивают добавочные метизы.
  • В намеченных местах монтируются распределительные коробки.
  • Электропроводку помещают в кабель-каналы, накрывают последние крышкой, защелкивают крепеж.

Важно! В точках монтажа выключателей и розеток следует оставить небольшой запас кабеля. Он необходим для подключения указанных элементов

Провода в распредкоробках соединяются между собой и с клеммами розеток, автоматов, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой разводке кабель часто «прячут» в металлические трубы. Алгоритм работ простой:

  • Проделывают в стенах штробы.
  • Устанавливают распредкоробки (так, чтобы доступ к ним после облицовки вертикальных оснований был свободным).
  • Монтируют трубы. При необходимости они предварительно обрезаются. Концы изделий зачищаются, с них удаляются все заусеницы.
  • Крепление труб производится хомутами.

Проводка протягивается через зафиксированные металлические каналы. В распредкоробках электрожилы скручиваются и изолируются.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Выбор проводки и комплектующих для частного дома

Приступим к изучению проводки, а именно их маркировки. Обозначение электропроводов включают в себя как числа, так и буквы.

Числа.

В первую очередь обозначается число жил, затем площадь сечения каждой жилы, после чего класс его гибкости.

Буквы.

А – алюминиевый провод. Если эта буква указана, она всегда стоит на первом месте. Отсутствие буквы А означает, что он имеет медные жилы.

Защитный слой кабеля имеет также свою маркировку:

П – полиэтиленная оболочка;

В – поливинилхлоридная оболочка;

Р – резиновая оболочка;

К – контрольный кабель.

Дополнительные обозначения:

ШВ – слой имеет герметичную защиту;

ОЖ – однопроволочная жила;

Э – указывает на присутствие наполнителя между жилами;

Г – гибкость провода;

П – плоскость провода;

Б – бронированный кабель;

НГ – огнестойкость провода;

LS – при плавлении провода отсутствует дым.

Монтаж проводки в квартире осуществляется следующими видами кабелей:

АВВГ – алюминиевый кабель, имеет устойчивость к горению;

ВВГ – медный провод. Может быть круглым или плоским. Имеет дополнительные маркировки – ВВГнг (медный, негорючий), ВВГнг-LS (медный, негорючий, с отсутствием дыма при плавлении);

ПВС – медный многожильный электропровод, имеет круглую форму. Популярный вид, применяется для подключения бытовой техники, удлинителей;

ШВВП – медный, многожильный электропровод, имеет плоскую форму. Часто применяется для подключения бытовых приборов и другой электротехники.

Маркировки кабелей ПБПП, ПУВП, ПУНП, ПУНГП имеют класс повышенной пожароопасности, поэтому запрещены при монтаже проводке в квартире.

При выборе сечения электропровода нужно знать мощность приборов, которые будут к нему подключены. Также стоит учесть тот факт, что провода между собой нужно подключать на основе правил ПУЭ.

Расчет и выбор кабеля по мощности и току

Что следует знать перед подключением проводки:

  • технические характеристики изоляции электропроводов не должно быть подвержены механическому повреждению;
  • при разводке проводов между коробками, розетками, выключателями, они должные иметь запас длины для комфортного и надежного подключения, которая составляет не менее 5 см;
  • любые скрутки запрещены правилами ПУЭ. Соединять электропровода без клеммных коробок можно специальными гильзами или быстрозажимными клеммами;
  • медные и алюминиевые провода можно соединять только при помощи клеммных колодок;
  • запрещено производить коммутацию жил в гофре, трубах, кабель-каналах. Все соединения следует производить в специальных распределительных коробках.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
