Как сделать резервное электроснабжение для частного дома

Резервные источники питания для частного дома генераторы против батарей

Фото: ShutterStock/Fotodom.ru

В качестве альтернативных источников электроэнергии в быту на сегодняшний день применяются генераторы с двигателем внутреннего сгорания (чаще всего дизель-генераторы) и аккумуляторные батареи (АКБ), укомплектованные инвертором — преобразователем тока (из постоянного в переменный и наоборот). АКБ подключаются к сети через инвертор, с помощью него же происходит подзарядка батарей, когда электричество в сети есть.

Фото: «Солтек»

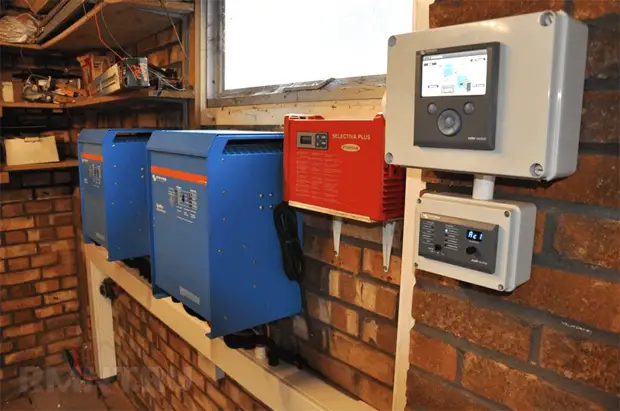

Источник бесперебойного питания, укомплектованный аккумуляторными батареями и инвертором, не займёт много места в доме

Оба типа имеют свои достоинства и недостатки. Главным минусом генераторов являются шум и выхлопные газы, производимые при работе. Зато дизель теоретически может функционировать сколько угодно, лишь бы было топливо. Во всяком случае, несколько дней подряд он проработать должен.

Фото: ShutterStock/Fotodom.ru

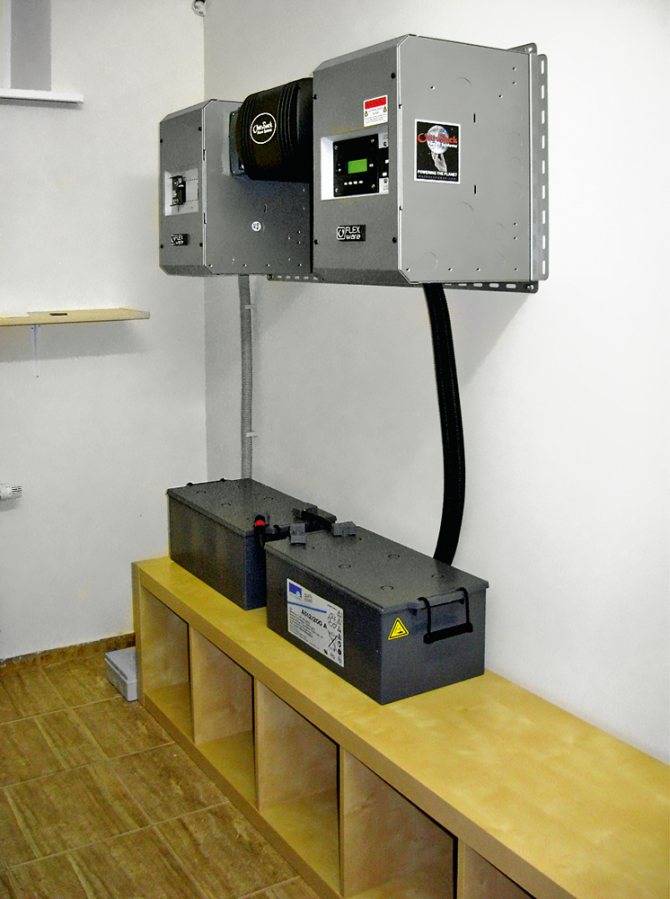

Для установки мощных ИБП с аккумуляторными батареями понадобится отдельная стойка

Системы, основанные на АКБ, имеют более существенные ограничения по времени работы. Обычно от нескольких десятков минут до нескольких часов. Для большей длительности потребуются аккумуляторы значительной ёмкости, и, соответственно, система получится слишком дорогой. Судите сами: недорогой дизель-генератор с выходной мощностью 2 кВт можно купить за 25–30 тыс. руб.

Комплект аккумуляторов, способных выдавать 2 кВт в течение 2–3 ч, обойдётся примерно вдвое дороже. Прибавьте к этому стоимость инвертора — минимум 30–40 тыс. руб. Полностью в сборе источник бесперебойного питания (ИБП) на полчаса-час работы обойдётся минимум в 100 тыс. руб. Зато использовать ИБП в качестве резервного источника — сплошное удовольствие. Ни выхлопа, ни шума, ни топлива, а переключение происходит практически мгновенно (генератор нужно ещё запустить).

Фото: Legrand

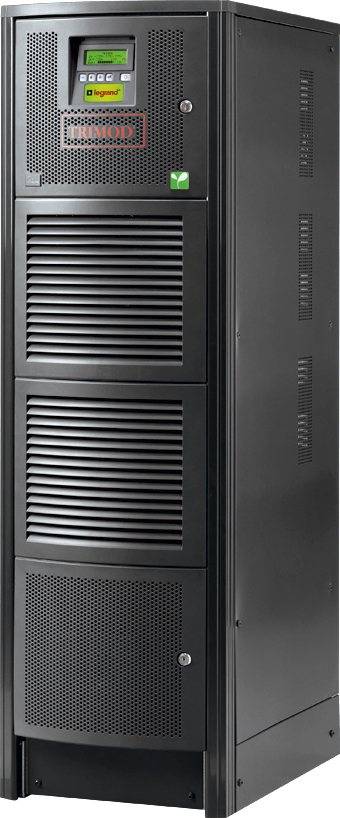

Модульный трёхфазный ИБП средней мощности Trimod HE (Legrand) со встроенным микропроцессором и модульной системой батарейных блоков

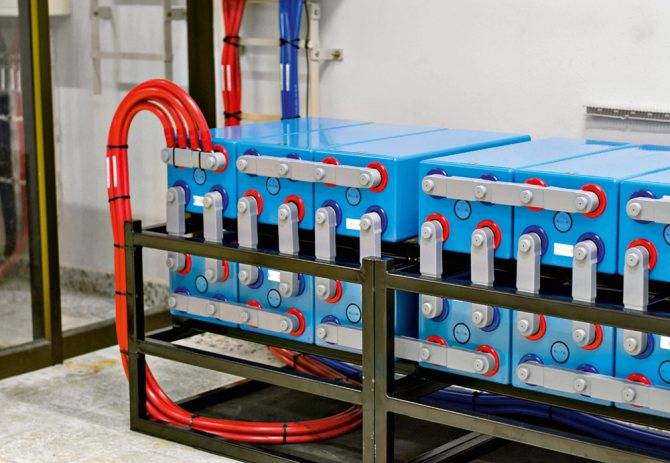

Для размещения аккумуляторов требуется отдельное, хорошо проветриваемое помещение, в котором устанавливаются изолированные стеллажи. Температура в нём не должна быть ниже рекомендованной производителями батарей (обычно 15 °С). Подробнее о выборе типа и марки аккумуляторов, их использовании и хранении мы поговорим в отдельной статье.

Схема системы бесперебойного электроснабжения

Фото: Legrand

Компактный однофазный ИБП KEOR S 3 кВA 20′ (Legrand), мощность от 3 до 10 кВА (от 133 тыс. руб­.)

Все источники резервного питания подбираются в зависимости от мощности подключаемой нагрузки. Она зависит от потребностей домовладельцев. Чтобы её подсчитать, нужно суммировать мощность всех устройств, которые будут подключены к источнику питания. Учтите, что чем больше выйдет эта сумма, тем дороже получится ИБП, поэтому имеет смысл ограничить нагрузку, оставив только самое необходимое — аварийное освещение, питание компонентов системы отопления и водоснабжения (вентиляция, скважинный насос и т. д.). Плюс одна-две розетки, чтобы можно было подключить телевизор или другую бытовую технику.

При выборе генератора или установке инверторной системы в первую очередь нужно определиться, как часто понадобится использовать дополнительный источник электроэнергии. Так, если вы бываете на даче только по выходным в летний период, достаточно бензинового генератора. При этом нужно помнить, что бензиновые или дизельные генераторы создают во время работы сильный шум и неприятный запах. Поэтому их нужно размещать в проветриваемых помещениях с хорошей звукоизоляцией. Более удобными в использовании являются инверторно-аккумуляторные системы, особенно если вы много времени проводите на даче и бесперебойный источник энергии нужен постоянно. Такая система, как правило, состоит из инвертора, аккумуляторных батарей, зарядного устройства, которое обеспечивает заряд аккумуляторов, контроллера, следящего за зарядом батареи.

Иван Хрипунов

Технический специалист

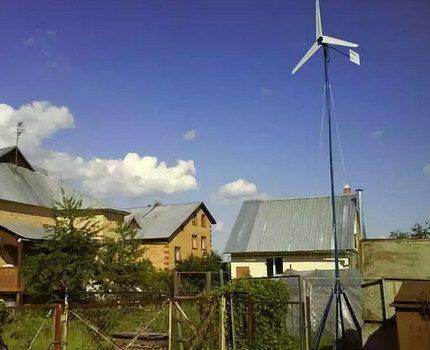

Энергия ветра для автономного электроснабжения

В том случае, когда метеорологические или какие-либо другие объективные причины не позволяют установить солнечные батареи или коллекторы, есть смысл обратить внимание на сборку и установку ветрогенератора. Он представляет собой турбину, размещенную на высоких (от 3 метров) башнях

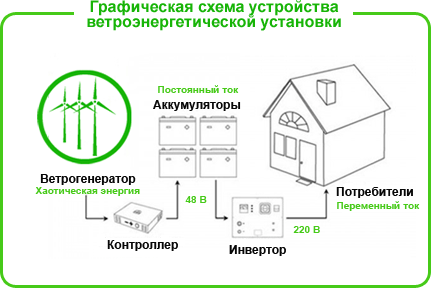

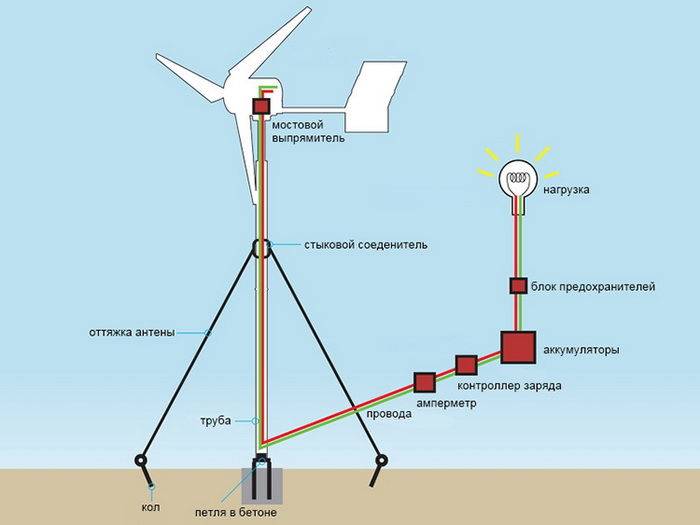

Она улавливает кинетическую энергию вихревого потока, преобразует ее в механическую энергию вращением ротора и потом превращает в электроресурс посредством специальных инверторов.

Владелец частного дома, запланировавший установку ветряного генератора мощностью более 10 кВт, должен тщательно изучить информацию об изменениях направления и силы ветра в своей местности за последние 20 лет

Статистику могут предоставить метеослужба и различные интернет-сервисы, позволяющие наблюдать за погодой в онлайн-режиме. Если ветра в регионе считаются редким явлением и не имеют нужной силы, монтировать «ветряк» будет нецелесообразно.

Агрегат отличается надежностью, ветрогенератор не создает вредных выбросов в атмосферу и не оставляет отходов производства, но для полноценной работы остро нуждается в постоянном ветре, дующем со скоростью не менее 14 километров в час

Это очень важное условие, и если его не соблюсти, прибор просто не справится с поставленными задачами

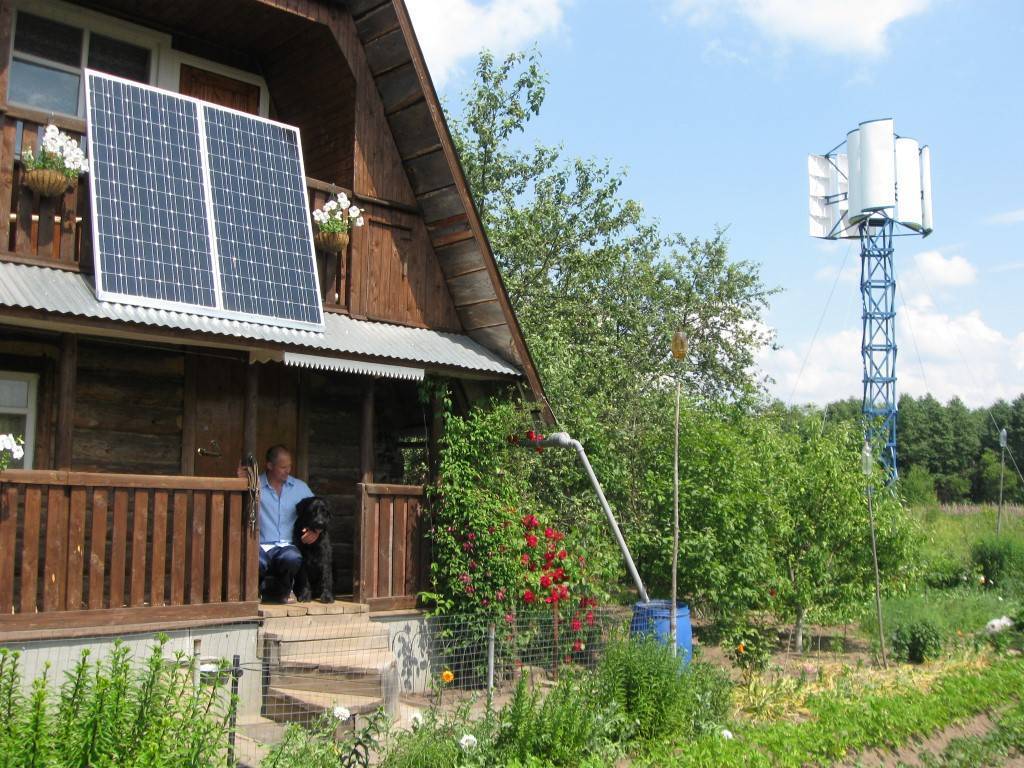

Наилучший выход – комплексное использование различных источников электроэнергии

Если владелец дома все же одержим желанием полной автономизации в вопросах электроснабжения, то оптимальным вариантом следует считать создание комплексной энергетической системы. Она будет включать в себя ветровой генератор (один или несколько), требуемое количество солнечных панелей, аккумуляторную станцию, всю необходимую аппаратуру коммутации и преобразования (контроллер, инвертор). И плюс к этому – резервный источник энергии в виде стационарно установленного дизельного или бензинового генератора.

При таком подходе полноценно используются все преимущества каждой из рассмотренных схем, сглаживаются имеющиеся недостатки. И в целом домашняя электростанция предстает полноценным «организмом», способным полностью удовлетворить энергетические потребности загородного дома.

Расширенная схема домашней электростанции с несколькими источниками энергии.

Нумерация позиций на этой схеме сохранена, по аналогии с рассмотренной в разделе солнечных электростанций. Но, как видно, есть и существенные отличия.

Итак, в качестве внешнего источника бесплатной энергии одновременно используются и солнечные панели, и ветровой генератор (поз. 1а). При идеальных условиях, то есть в ясный ветреный день они одновременно будут работать на заряд аккумуляторов. Ничего страшного – если уровень заряда достигнет верхнего предела, котроллер или выберет приоритет, отключив один из источников, или даже временно отключит оба.

Понятно, что в ночное время или при длительной пасмурной погоде работать будет только ветряк. Аналогично, при безветрии основным источником энергии становятся солнечные батареи.

Если же обстоятельства складываются таким образом, что ни один из источников не работает полноценно, а накопленного заряда становится недостаточно (аккумуляторы приближаются к нижнему допустимому пределу разрядки), автоматически запускается жидкотопливный или газовый генератор (поз. 6). Он, в зависимости от конкретных условий или произведенных настроек, будет работать или только на подзарядку аккумуляторного блока, или возьмет на себя одновременно и общее энергоснабжение дома.

В итоге хозяева (при наличии достаточного запаса топлива) получаются полностью застрахованными — электроэнергия у них будет при любых складывающихся обстоятельствах.

Безусловно, создание такой универсальной «умной» системы требует профессионального подхода. При составлении проекта предстоит учесть множество исходных критериев, правильно подобрать оборудование, чтобы избежать возможных конфликтов между отдельными узлами и модулями. Реализация проекта потребует очень немалых затрат как в плане приобретения оборудования, так и для проведения монтажных и пусконаладочных работ.

Но зато на выходе будет система, которую при любом рассмотрении можно будет считать полноценной автономной домашней электростанцией.

*  *  *  *  *  *  *

В публикации были рассмотрены основные источники получения электроэнергии в условиях домашней автономной электростанции. Правда, «за скобками» остались еще несколько вариантов, которые на практике используются нечасто или даже просто существуют пока только в виде экспериментальных образцов. Так, если крупно вывезло, и через участок протекает речка или ручей, вполне можно установить водяное колесо или турбину, связанные с генератором. Учитывая то, что скорость потока обычно сохраняется стабильной, такой источник электроэнергии будет работать независимо о капризов погоды. Правда, в зимнее время года в условиях нашего климата большинство подобных водоемов замерзает, что затрудняет работу станции или даже делает ее полностью невозможной.

Если территорию участка пересекает ручей или речка, то почему бы не воспользоваться потенциалом движущейся воды?

Другие способы – более экзотичные. Так, в интернете можно найти и чертежи, и обсуждения проектов станций, вырабатывающих ток из атмосферного электричества. Другим направлением является использование неиссякаемой геотермальной энергии. Но говорить о серьезности таких подходов на современном уровне развития технологий и доступности требуемого оборудования – пока не приходится. Тем не менее, надо полагать, что в будущем подобные источники для получения электроэнергии станут обыденным делом.

На какое время должен быть рассчитан источник

Здесь нужно подразумевать, в течение какого периода времени необходимо, чтобы участок запитывался от независимого источника электроснабжения. Нужно отметить, что некоторые устройства рассчитаны на непрерывную длительную работу. Бензиновые, дизельные, газовые генераторы иногда требуют, чтобы время от времени осуществлялась остановка. Например, бензиновые генераторы с воздушным охлаждением.

Стоит также отметить, что некоторые фирмы имеют в своем прайсе услуги по монтажу электропроводки напрямую к линии электропередач (в обход местной подстанции). Ведь порой нереально организовать другим способом электроснабжение участка. Для того чтобы проложить коммуникацию, можно использовать либо кабель, проложенный по траншее, либо воздушную линию. Лучше, если у организации имеется лицензия, и она не только возлагает на себя все работы по монтажу, но также занимается и оформлением всех документов. Это просто идеальный вариант.

Но можно выделить и недостаток такого пути. Стоимость работ очень высокая, так как возникает необходимость установить личную подстанцию. Но если соседей много и они дружные, то можно установить одну подстанцию на несколько домов. Если в микрорайоне имеются сложности с электроснабжением, это будет считаться наиболее приемлемым вариантом. Причем в этом случае вы избавитесь от перебоев с напряжением, а качество его будет практически идеальным. Любая техника сможет работать без проблем.

Разновидности генераторов

При выборе генератора для автономного резервного источника электроснабжения необходимо учитывать не только стоимость комплекта оборудования, но и цену топлива. Параметры места для размещения и эксплуатации должны отвечать нормам и правилам. Это тоже немалые вложения.

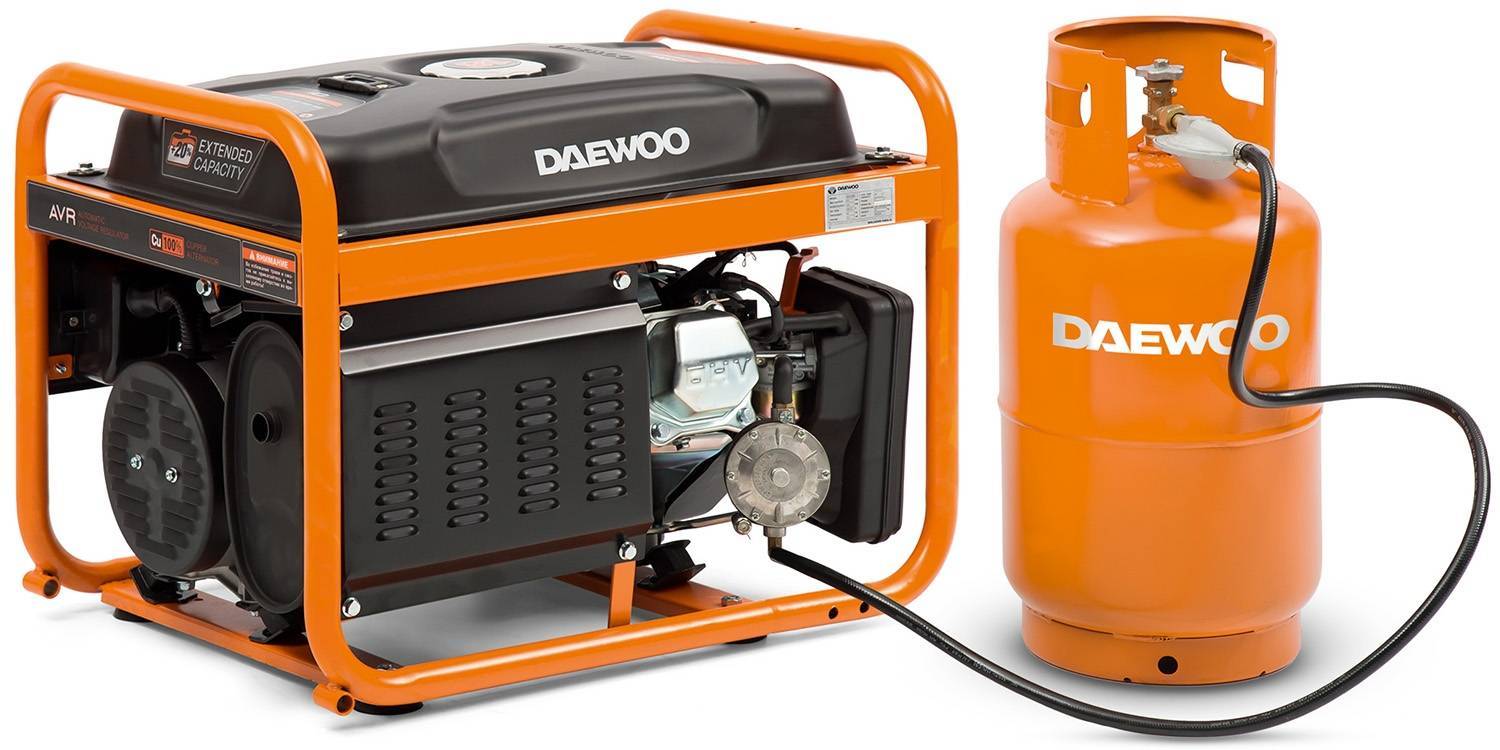

Газовые генераторы

Газовый генератор

Можно размещать в неотапливаемом помещении. Создают мало шума. Для сжиженного газа нужны специальные емкости – газгольдер или баллон. Одного баллона на 50 литров хватит на 15 часов электроснабжения небольшого дома. Если использовать магистральный газ, необходимо правильно сделать вытяжную вентиляцию в помещении. Оформить и согласовать с газовыми службами пакет документов для подключения объекта.

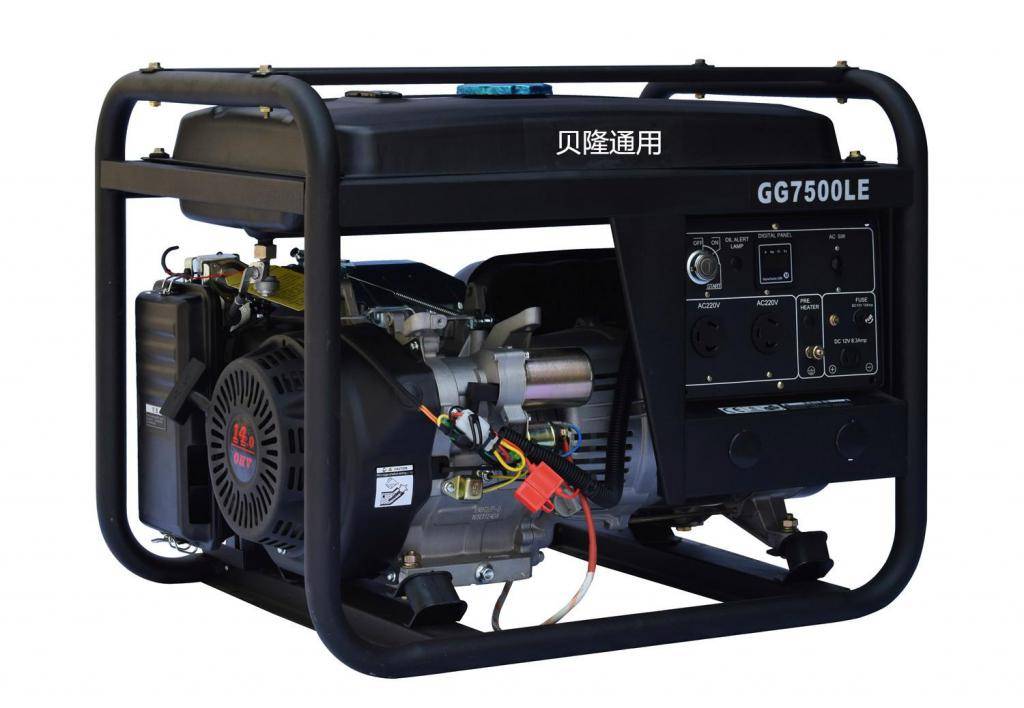

Бензиновые генераторы

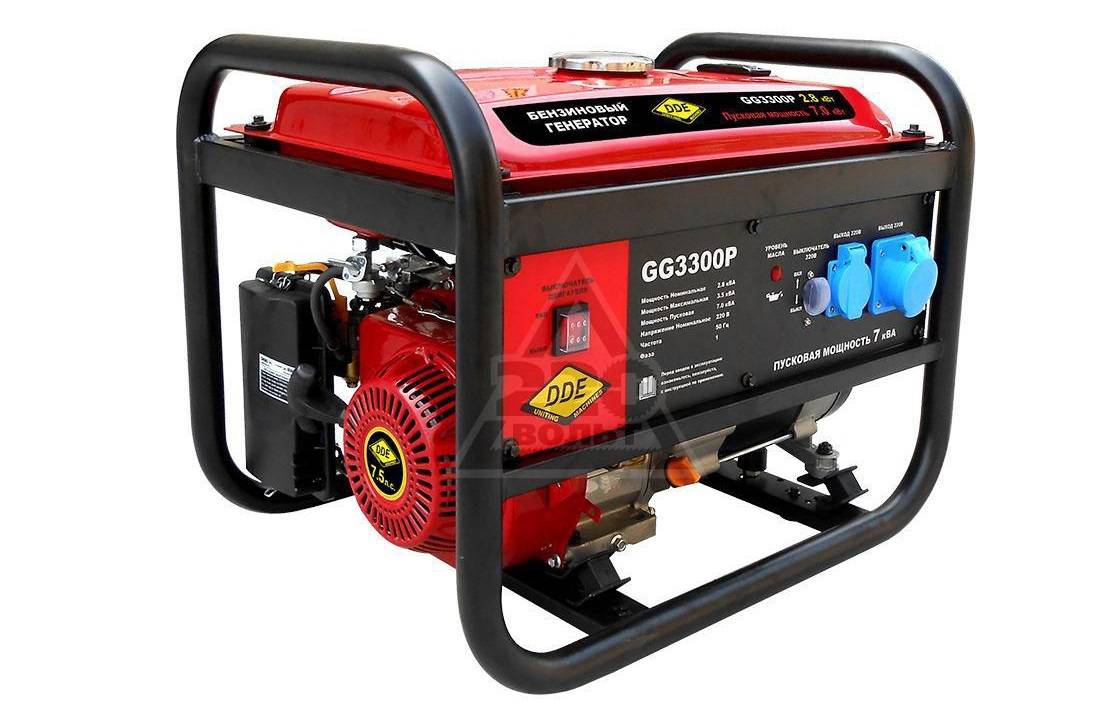

Бензиновый генератор DDE GG3300P

Достоинства: возможность работать при минусовых температурах, доступность топлива. Имеют моторесурс на 5-7 часов работы, затем нужен перерыв в 1 час. В базовый комплект поставки автоматика не входит. Ее нужно покупать устанавливать, настраивать отдельно. Разрешение на эксплуатацию не требуется.

Дизельные генераторы

Могут работать в любых погодных условиях. Экономичны – расход топлива в 1,5 раза меньше, чем у бензиновых. Время работы – 6-15 часов, в зависимости от емкости бака для топлива. Недостатки: шум, выхлопные газы, дорогое техобслуживание по сравнению с бензиновыми. Для запуска в морозные дни необходимо предусмотреть хранение топлива в теплом помещении.

Нетрадиционные источники питания

К ним относятся ветряные генераторы, которые будут работать только в местах, где постоянно дует ветер. Геотермальные установки, использующие горячую воду из недр земли. Но такая вода насыщена минералами и токсинами. Сливать ее в открытые источники нельзя.

Солнечные батареи

Резервное электропитание загородного дома с помощью солнечных батарей – недешевое, но хорошее решение вопроса. Оборудование экологически чистое, бесшумное. Комплект состоит из модулей, контроллера, инверторного блока, аккумуляторных батарей. Недостаток – высокая цена.

Возможны варианты комбинированного использования разных источников резервного питания.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Конфигурации защищенных сетей

При необходимости организовать резервное питание одному-двум потребителям, разумно использовать локальные ИБП. Так не потребуется переделка проводки в доме, нужно только корректно выбрать место установки прибора, а он довольно громоздкий.

В целом при нагрузке свыше 3 кВА/ч имеет смысл устанавливать одно устройство резервного питания для всех потребителей, организовав для них выделенную линию. Покупка одного мощного ИБП выгоднее нескольких менее мощных, в этом случае расходы на монтаж новой проводки вполне оправданы.

Другой плюс высокомощных ИБП — возможность самостоятельно определить режим и характеристики выходного тока для более продолжительной автономной работы. Встроенный контроллер заряда в таких устройствах существенно продлевает жизнь батарей и поддерживает их в полной готовности даже во время длительного простоя. Большинство устройств имеют интерфейс связи с ПК для отслеживания журнала работы и диагностики, а встроенный стабилизатор напряжения исключит скачки напряжения и сетевые помехи.

№3. Ветрогенератор для дачи

Еще один бесплатный источник электроэнергии – ветер, но, как и солнечные лучи, он отличается непостоянностью. Главные преимущества, как и с фотоэлементами, – это отсутствие необходимости постоянной покупки топлива и экологичность полученной энергии. Минусы: высокая стоимость конструкции, необходимость ставить не только сам ветрогенератор, но и дополнительное оборудование (инвертор и аккумуляторы с контроллерами).

На дачах сегодня устанавливают два вида ветряков:

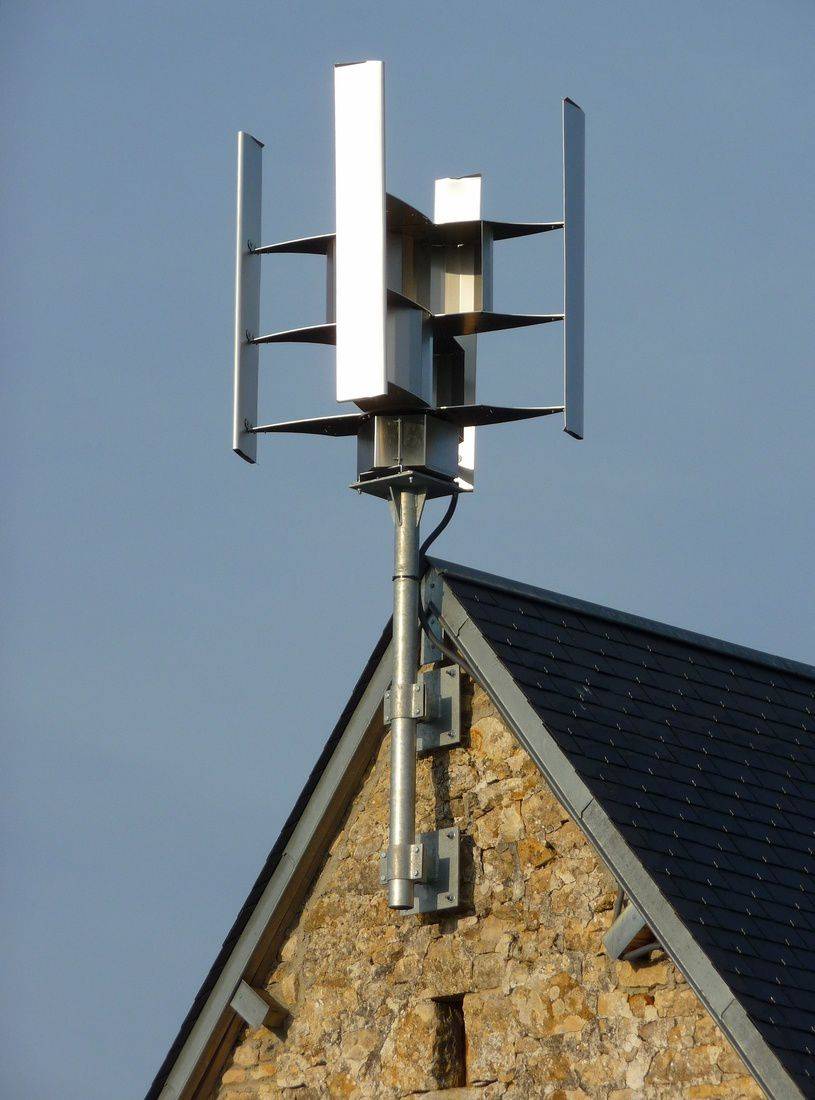

• роторные с вертикальной осью вращения отличаются невысоким уровнем шума, не требуют большой скорости ветра и значительной высоты установки, но КПД у них невысокий;

• крыльчатые ветряки с горизонтальной осью вращения более привычны, обладают высоким КПД, стоимость установки у них ниже, но материалоемкость, а значит, и цена, выше.

Главный вопрос, который стоит перед теми, кто решился на установку ветряка, – это даже не его тип, а мощность. Отвечая на вопрос, стоит учесть выработанную, аккумулированную и потребляемую энергию

Следовательно, важно посчитать, сколько энергии потребляется, например, в сутки, какая средняя и пиковая нагрузка. Учесть необходимо среднюю скорость ветра, количество дней, когда скорость ветра выше 5 м/с (наиболее благоприятны), а также максимальную продолжительность безветренной погоды

На практике получается, что слабые ветры 2-3 м/с дают недостаточно энергии. Поэтому опытные дачники советуют запастись аккумуляторами высокой емкости, чтобы накапливать энергию, полученную в ветряные дни, и использовать ее в период штиля и слабых ветров.

Что учесть при выборе автономного источника электричества?

Многие районы страны, как бы удивительно это не звучало, до сих пор не подключены к общей системе электроснабжения. Другие же страдают от постоянных перебоев с подачей электричества. Если электросетей в регионе нет, а строительство дома уже пора начинать, что же делать: ждать, когда участок будет подключен к сети или же искать альтернативные решения? Что делать, если электричество выключают по вечерам, а иногда в дневное время, а часто вообще непредсказуемо? Созерцание звездного неба и разогревание еды на костре – это, конечно, романтично, но без холодильника, лампочки, насоса и прочих благ цивилизации на даче уже обойтись сложно.

Рано или поздно каждый пытается найти способ подключить электричество на участок. Универсальной формулы выбора наилучшего его источника не существует, так как учитывать необходимо массу факторов:

• размер загородного дома, регулярность его посещения, обычное и максимальное количество человек, пребывающих в нем;
• число приборов, потребляющих энергию. Одно дело, если это пара лампочек, розетка и чайник. Гораздо сложнее решить вопрос электроснабжения дачного дома, если в нем будут работать много мощных электроприборов, начиная от нескольких телевизоров и холодильника, заканчивая водонагревателями и насосами;
• особенности региона. В ветреных регионах дорогой, на первый взгляд, ветряк будет наиболее экономичным и быстро окупаемым источником электричества, а в Московской области, например, ветер уже не будет таким выгодным источником энергии;
• наличие электросети. Если электросетей в регионе нет совсем, и их строительство вряд ли предвидится, специалисты рекомендуют использовать два источника автономного электроснабжения. Этим советом можно пренебречь, если на даче вы появляетесь редко.

Естественно, прежде чем выбрать вид и мощность автономного источника электричества, необходимо тщательно рассчитать количество потребляемой энергии

Во внимание принимают число электроприборов и особенности потребителей энергии. Суммарную мощность получают путем сложения потребностей всех бытовых приборов и оборудования

К полученному значению лучше накинуть 15-30%, чтобы подстраховаться и не бояться включить новый прибор. Следует помнить, что для обеспечения максимальной долговечности работы лучше, чтобы генератор функционировал на 80% своей мощности.

Выбор ИБП по мощности

Мощность ИБП зависит от электроприборов, которые вы хотите к нему подключить. Если отсутствие электроотопления, электроплиты или бойлера в течение 10-20 минут обычно не является проблемой, то без освещения или телевизора обойтись трудно. Поэтому мощные электроприборы, в том числе розетки для фена в ванной, стиральные и посудомоечные машины, а также пылесос подключают без ИБП. Для них прокладывают отдельную линию. Или, наоборот, для компьютера, телевизора и нескольких лампочек аварийного освещения прокладывается отдельный провод. Этого времени хватит, чтобы запустить портативный генератор.

Если генератора нет, и установка его не планируется, то к ИБП нужно подключать также газовый котел отопления и холодильник. Электроотопление, бойлер и другие мощные нагрузки увеличивают необходимую мощность ИБП, а также емкость аккумуляторов для длительной работы настолько, что выгоднее окажется приобрести портативный генератор.

Подбор ИБП по мощности

Мощность ИБП должна равняться сумме мощности всех электроприборов. Для холодильника учитывают пусковую мощность (пусковой ток) компрессора, которая в 10 раз больше указанной в паспорте. Она нужна в течение нескольких секунд при включении, но если мощность ИБП окажется недостаточной,  то он просто отключится. Кроме этого нужно взять 30% запаса. Во многих ИБП указана пиковая мощность. Она должна быть не меньше пусковой электроприборов.

Пример расчета

Нужно подключит 5 светодиодных ламп по 10Вт каждая, телевизор, мощностью 45Вт, компьютер с блоком питания на 450Вт, холодильник мощностью 300Вт и пусковой мощностью в 10 раз больше, то есть 3000Вт и газовый котел мощностью 120Вт, из них насос мощностью 60Вт и пусковой мощностью 600Вт.

Общая мощность всех электроприборов 3695Вт. Необходимо также дополнительно 30% запаса мощности. Получаем 4803,5 Вт и выбираем ближайшее большее значение.

Если же не подключать к ИБП холодильник, то общая мощность будет на 3кВт (пусковая мощность холодильника)  меньше, всего 803,5Вт. Можно выбрать ИБП мощностью 800Вт.

Это вполне допустимое решение. За несколько часов холодильник разморозиться не успеет, а емкость аккумуляторов, необходимая на время устранения большой аварии, которое может длиться несколько суток, будет слишком велика. Они будут занимать много места, и стоить дороже портативного генератора с запасом топлива.

Длительная автономная работа — подключаем генератор

Есть два пути повышения времени автономной работы: наращивание парка аккумуляторных батарей и использование автономного источника электроэнергии. Первый вариант более дорогостоящий и использовать его следует лишь в тех условиях, где установка ДВС-генератора невозможна, например, в квартирах или офисах. Возникает спорный вопрос: а зачем нужен ИБП при наличии генератора?

Практика показывает, что параллельное использование этих устройств имеет свои плюсы:

1. Электроснабжение осуществляется абсолютно беспрерывно.
2. Характеристики тока, генерируемого портативными электростанциями, далеки от идеальных. Стабилизатор ИБП сглаживает помехи, имеет УЗИП электронного типа.
3. При работе от генератора не нужны устройства высокого класса мощности, достаточно чтобы они соответствовали пиковой нагрузке при одновременно включенных потребителях. В случае, рассмотренном выше, будет достаточно ИБП мощностью 1 кВА/ч.

В отдельных случаях имеет смысл использовать генераторы с функцией автозапуска. В момент перехода на питание от аварийного генератора и при возникновении нештатных ситуаций (генератор заглох, кончилось топливо), питание переключается на ИБП. В нормальном же режиме генерируемого электричества будет достаточно для поддержки полного заряда батарей и включения всех потребителей в работу.

Гибридная система бесперебойного питания: 1 — сеть; 2 — инвертор; 3 — генератор; 4 — аккумуляторный банк; 5 — потребители

Типовая система резервного электроснабжения для частного дома

Рассмотрим типовую схему резервного электроснабжения загородного дома на основе системы XW+ Xandrex Schneider Electric Система автономного энергоснабжения включает в себя:

1. Источник основного электроснабжения;
2. Возобновляемый источник электроэнергии – солнечные фотовольтаические панели;
3. Возобновляемый источник электроэнергии – ветряной генератор;
4. Возобновляемый источник электроэнергии – микро-ГЭС;
5. Контроллеры заряда;
6. Банк АКБ;
7. Датчик температуры АКБ;
8. Инвертор;
9. Дизель-генератор;
10. Коммутационное оборудование – щиты, выключатели, автоматы, предохранители, кабели, система заземления и т.д.;

Классический алгоритм работы следующий: Работа инвертора в режиме «grid support» с максимальным использованием энергии ВИЭ. При отключении основной сети, переход на резервный источник, и, при необходимости, использование накопленной энергии АКБ. В случае, если по каким-то причинам, энергии возобновляемого источника недостаточно, а банк АКБ сильно разряжен, система формирует команду на запуск дизель-генератора. Энергия дизель-генератора расходуется на потребители и на заряд банка АКБ, при зарядке банка АКБ, дизель генератор отключается. Цикл повторяется до включения основного источника.

Любой из вышеперечисленных источников может выступать в качестве основного (кроме АКБ), остальные будут играть роль резервных.
