Самостоятельный расчет мощности компонентов системы отопления: циркуляционных насосов, котлов и радиаторов

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Теплоноситель в системе отопления: расчет объема, расход, закачка и другое

Для того чтобы иметь представление о правильном отоплении индивидуального дома, следует вникнуть в основные понятия. Рассмотрим процессы циркуляции теплоносителя в системах отопления. Вы узнаете, как правильно организовать циркуляцию теплоносителя в системе.Рекомендуется для более глубокого и вдумчивого представления предмета изучения посмотреть поясняющее видео ниже.

Расчет теплоносителя в системе отопления ↑

Объем теплоносителя в отопительных системах требует точного расчета.

Расчет необходимого объема теплоносителя в отопительной системе чаще всего делается в момент замены либо реконструкции всей системы. Самым простым методом будет банальное использование соответствующих расчетных таблиц. Их несложно отыскать в тематических справочниках. В соответствии с базовой информацией содержится:

• в секции алюминиевого радиатора (батареи)  0,45 л теплоносителя;
• в секции чугунного радиатора  1/1,75 литра;
• погонного  метра 15-миллиметровой/32-миллиметровой трубы  0,177/0,8 литра.

Необходимы расчеты и при установке так называемых  подпиточных насосов и расширительного бачка.  В данном случае чтобы определить общий объем всей системы, надо сложить совокупный объем отопительных приборов (батарей, радиаторов), а также котла и трубопроводов. Формула расчетов такова:

V = (VS x E)/d, где d есть показатель эффективности устанавливаемого расширительного бачка; Е представляет коэффициент расширения жидкости (выражается в процентах), VS равен объему системы, включающей все элементы: теплообменники, котел, трубы, также радиаторы; V — это объем расширительного бака.

Касательно коэффициента расширения жидкости. Данный показатель может быть в двух значениях, зависящих от типа системы. Если теплоносителем является вода, для расчета его значение составляет 4 %. В случае, например, этиленгликоля,  коэффициент расширения принимают за 4,4 %.

Глубокая оценка объемов приборов отопления, включая котел и трубопроводы, не обязательна.  Рассмотрим это на определенном примере. К примеру, мощность отопительной системы конкретного дома  составила 75 кВт.

В данном случае  общий объем системы выводится по формуле: VS = 75 х 15 и будет равняться 1125 литрам.

Следует также учитывать, что применение разного рода дополнительных элементов отопительной системы (будь то трубы или радиаторы) так или иначе снижает суммарный объем системы. Исчерпывающую информацию по данному вопросу находят в соответствующей технической документации изготовителя тех или иных элементов.

Закачка теплоносителя в систему отопления ↑

Определившись с  показателями объема системы, следует понять главное:  как закачивается  теплоноситель в систему отопления закрытого типа.

Могут быть два варианта:

1. закачка т.н. «самотеком» —когда заливку осуществляют с самой верхней точки системы. В тот же момент  в самой нижней точке следует открыть сливной кран — в него будет видно, когда начнет поступать жидкость;
2. закачка принудительная с  насосом  — для этой цели подойдет любой небольшой насос, вроде тех, какие используют для низко расположенных дачных участков.

В процессе закачки следует следить за показаниями манометра, не забывая о том, что  воздухоотводчики на отопительных радиаторах (батареях) в обязательном порядке  должны быть открытыми.

Расход теплоносителя в системе отопления ↑

Расход в системе теплоносителя подразумевает массовое количество теплоносителя (кг/с), предназначаемое для подачи нужного количества тепла в обогреваемое помещение.

Расчет теплоносителя в отопительной системе определяется как частное от деления расчетной тепловой потребности (Вт) помещения (помещений) на теплоотдачу 1 кг теплоносителя для обогрева (Дж/кг).

Расход теплоносителя в системе в продолжение отопительного сезона в вертикальных системах центрального отопления изменяется, поскольку они регулируются (особенно это касается гравитационной циркуляции теплоносителя. На практике в расчетах обычно расход теплоносителя измеряют в кг/ч.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в большее подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

Особенности остекления помещения

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

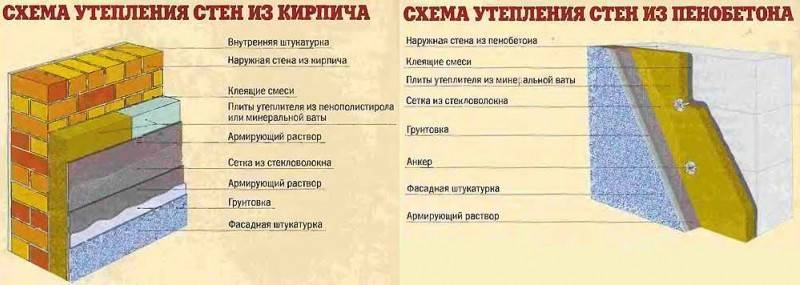

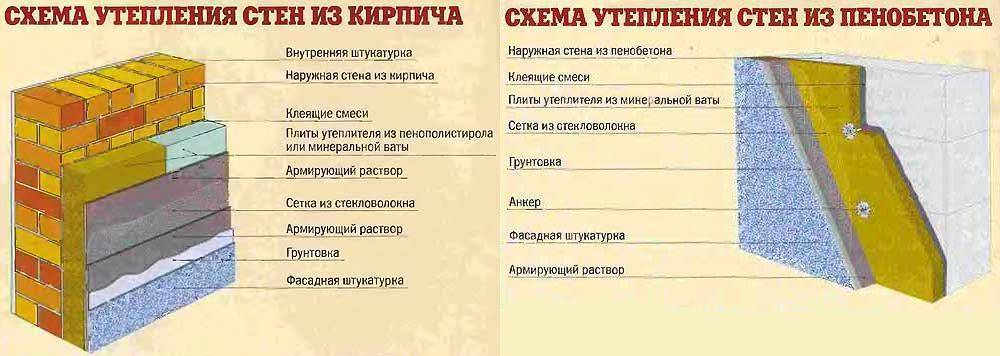

Особенности утепления стен помещения

• если утепление низкоэффективное. коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором). используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

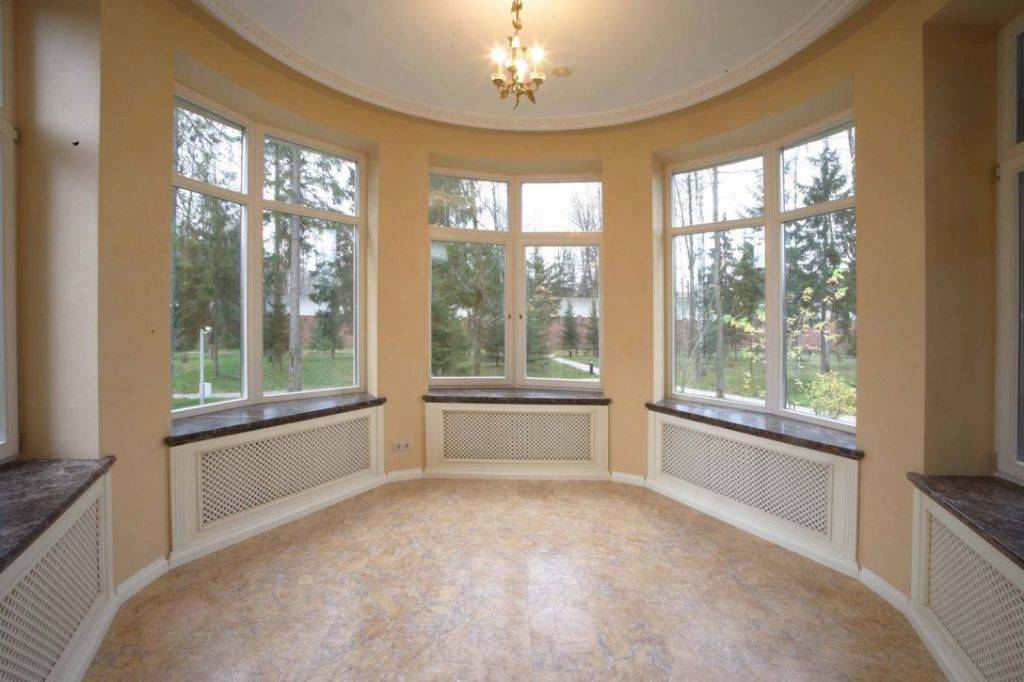

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты. Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Советы по энергосбережению

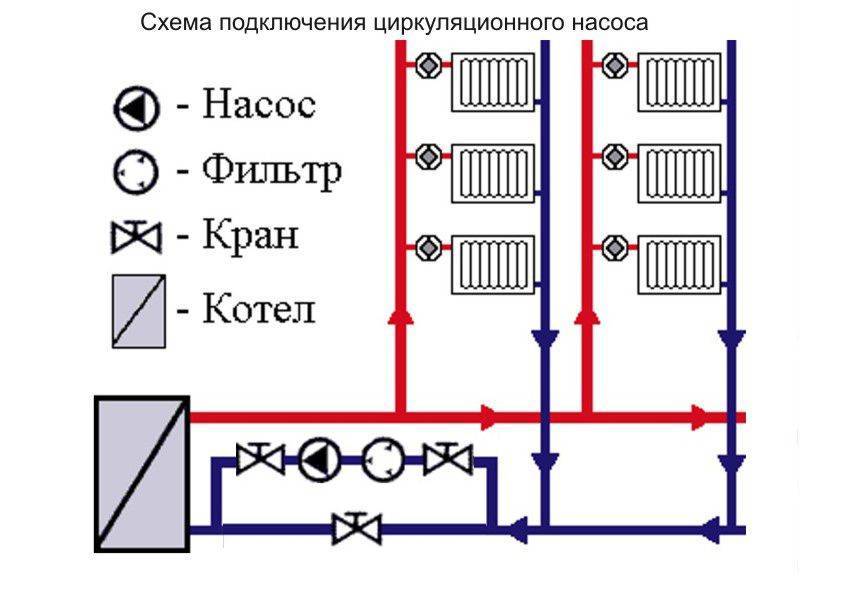

Рекомендации по установке насосов

При установке насосов в магистраль отопления необходимо соблюдать следующие правила:

• Агрегат устанавливается таким образом, чтобы его вал занимал горизонтальное положение, направление перемещения теплоносителя должно соответствовать стрелке на корпусе прибора.
• Крепление подобранного устройства производится разводным сантехническим ключом при помощи резьбового крепежа (накидные гайки от фитингов американка) с прокладками.
• Подсоединение к системе электроснабжения производится согласно электрической схеме включения, при этом используют три провода сечением не менее 0,75 мм. кв. и внешним диаметром, рассчитанным на уплотнительную муфту в коробке.

Перед первым включением проверяют трубопровод на отсутствие посторонних предметов, герметичность резьбовых соединений, правильность подключения проводов и параметры питающей электросети, убеждаются в том, что краны запорной арматуры открыты.

При включении удаляют воздух из насоса выкручиванием резьбовой пробки, проверяют амперметром силу тока в обмотке электродвигателя (она должна соответствовать данным, приведенным на корпусной маркировке), убеждаются в отсутствии повышенной вибрации и шума при работе агрегата.

Базовые данные

Точный теплотехнический расчет довольно сложен, и его делают специалисты при проектировании системы отопления. Если заказать его проблематично, то простой расчет можно сделать самостоятельно.

Для его выполнения необходимо иметь базовую информацию:

1. Изначально нужно знать размеры помещения, где будут устанавливаться радиаторы отопления:

• Длину.
• Ширину.
• Высоту.

1. Затем нужно определиться с выбором батарей:

• стальные пластинчатые;
• чугунные;
• биметаллические;
• алюминиевые.

1. В технической документации на каждый радиатор в характеристиках от завода-изготовителя значится тепловая мощность прибора. Это то количество тепла в ваттах, которое может выделить 1 модульный элемент секции за 1 час.

Для справки — один ватт равнозначен 0,86 калорий тепла.

1. Чтобы рассчитать мощность радиаторов, необходимо воспользоваться нормативными значениями теплоотдачи каждой секции, а именно:

• Для чугунных батарей советского производства — 160 Вт.
• Алюминиевых с межосевой высотой в 500 мм — 200 Вт.
• Стальных панельных неразборных при длине 500 и 800 мм соответственно 700 и 1500 Вт.

Как рассчитать тепловую мощность батарей

В зависимости от количества учтённых показателей они подразделяются на 2 типа.

Упрощённый метод

Он является обобщённым и широко применяется для самостоятельных непрофессиональных подсчётов.

Главный критерий, принимаемый во внимание при упрощенном способе расчета — это площадь. Устанавливается, что 100 Вт излучаемой энергии хватает на 1 кв

м.

Для полноценного обогрева всего помещения требуется произвести подсчёт по формуле: Q=S*100, где Q — искомая тепловая мощность, S — площадь комнаты (м2).

Подробная формула

Это обобщённый метод расчёта отопления для помещения, но уже с учётом всех возможных факторов, оказывающих влияние на окончательный результат. Вид итоговой формулы такой:

Q=(S*100)*a*b*c*d*e*f*g*h*i*j, где дополнительные составляющие элементы — это коэффициенты, определяемые в соответствии с точной степенью отдельного фактора:

• a — число внешних стен в интересующем помещении.
• b — ориентация комнаты относительно сторон света.
• c —условия климата.
• d —уровень утепления внешних стен.
• e —высота потолков в помещении.
• f —конструкционные особенности потолка и пола.
• h —качество рам.
• i —размер окон.
• j —степень закрытости источника обогрева.
• k —схема подключения батарей.

Как провести расчет

Разные климатические зоны нашей страны для обогрева квартир по типовым строительным нормам и правилам имеют свои значения. В зоне средней полосы на широте Москвы или Московской области для обогрева 1 квадратного метра жилой площади с высотой потолков до 3 метров потребуется 100 Ватт тепловой мощности.

К примеру, для обогрева комнаты в 20 квадратных метров нужно будет затратить 20×100 =2000 Ватт тепловой энергии. Если одна секция чугунной батареи имеет теплоотдачу в 160 ватт, то расчет количества секций будет выглядеть так: 2000:160=12,5. Значит, округляя, 12 секций или две батареи по 6 секций.

Аналогичные расчеты можно провести и для других типов радиаторов:

Недостатки упрощенного расчета

Расчеты проводятся на основе формул

Упрощенный расчет предполагает идеальные условия герметизации наших квартир. Однако здесь нужно учесть специфические особенности зимнего периода, а именно:

1. Через оконные проемы может улетучиться до 50% поступаемого в квартиру тепла. Поэтому установка современных стеклопакетов значительно снизит теплопотери.
2. Угловые квартиры требуют для обогрева больше тепла, так как их две стены обращены на улицу.
3. В отопительный сезон система центрального отопления не всегда работает, как часы. Иногда возникают колебания температуры теплоносителя, экстремальные заморозки, незапланированные порывы или другие технические форс-мажорные ситуации. Установленные по расчету батареи не обеспечат свою полную мощность теплоотдачи. Поэтому при установке радиаторов их количество должно быть на 20% выше расчетного.

Расчет параметров системы отопления с естественной циркуляцией

Расчет диаметра трубы для системы без насоса основан на разнице температуры и давления теплоносителя на входе от котла и в обратной магистрали

Важно учитывать, что жидкость движется по трубам посредством естественной силы гравитации, усиленной напором разогретой воды. В этом случае котел размещают внизу, а радиаторы – много выше уровня нагревательного прибора. Движение теплоносителя подчиняется законам физики: более плотная холодная вода спускается вниз, уступая место горячей

Так осуществляется естественная циркуляция в системе отопления

Движение теплоносителя подчиняется законам физики: более плотная холодная вода спускается вниз, уступая место горячей. Так осуществляется естественная циркуляция в системе отопления.

Как выбрать диаметр магистрали для отопления с естественной циркуляцией

В отличие от систем с принудительной циркуляцией, для естественного оборота воды потребуется габаритное сечение трубы. Чем больший объем жидкости будет циркулировать по трубам, тем больше теплоэнергии поступит в помещения в единицу времени вследствие увеличения скорости и давления теплоносителя. С другой стороны, повышенный объем воды в системе потребует больше топлива для разогрева.

Для системы с естественным движением теплоносителя оптимальное значение скорости потока 0,4-0,6 м/с. Этому исходнику соответствуют min значения сопротивлений фитингов, изгибов трубопровода.

Расчет давления в системе с естественной циркуляцией

Разница давления между точкой входа и обраткой для системы естественной циркуляции определяется по формуле:

Δpt= h•g•(ρот – ρпт),

где h – высота подъема воды от котла, м;

g – ускорение падения, g=9,81 м/с2;

ρот – плотность воды в обратке;

ρпт – плотность жидкости в подающей трубе.

Так как главной движущей силой в системе отопления с естественным оборотом является сила тяжести, создаваемая перепадом уровней подвода воды к радиатору и от него, то очевидно, что котел будет находиться значительно ниже (например, в подвале дома).

Нужно обязательно выполнять уклон от точки входа у котла и до конца ряда радиаторов. Уклон — не менее 0,5 промиле (или 1 см на каждый погонный метр магистрали).

Расчет диаметра трубы в системе с естественным оборотом

Расчет диаметра трубопровода в системе обогрева с естественной циркуляцией выполняется по той же формуле, что и для отопления с насосом. Выбирается диаметр исходя из полученных минимальных значений потерь. То есть в исходную формулу подставляют сначала одно значение сечения, проверяют на сопротивление системы. Затем второе, третье и далее значения. Так до момента, пока рассчитанный диаметр не будет удовлетворять условиям.

Расчет объема воды в системе отопления с онлайн калькулятором

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть.

Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали.

Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Совет

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Значения объемов различных составляющих

Объем воды в радиаторе:

• алюминиевый радиатор — 1 секция — 0,450 литра
• биметаллический радиатор — 1 секция — 0,250 литра
• новая чугунная батарея 1 секция — 1,000 литр
• старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

• ø15 (G ½») — 0,177 литра
• ø20 (G ¾») — 0,310 литра
• ø25 (G 1,0″) — 0,490 литра
• ø32 (G 1¼») — 0,800 литра
• ø15 (G 1½») — 1,250 литра
• ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

• напольный котел — 40 литров воды;
• настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.
