Условные графические и буквенные обозначения реле на электрических схемах

Что такое контакты

Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:

  1. Контакты обмотки. Иногда на реле их может быть больше двух.
  2. Коммутируемые.

Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

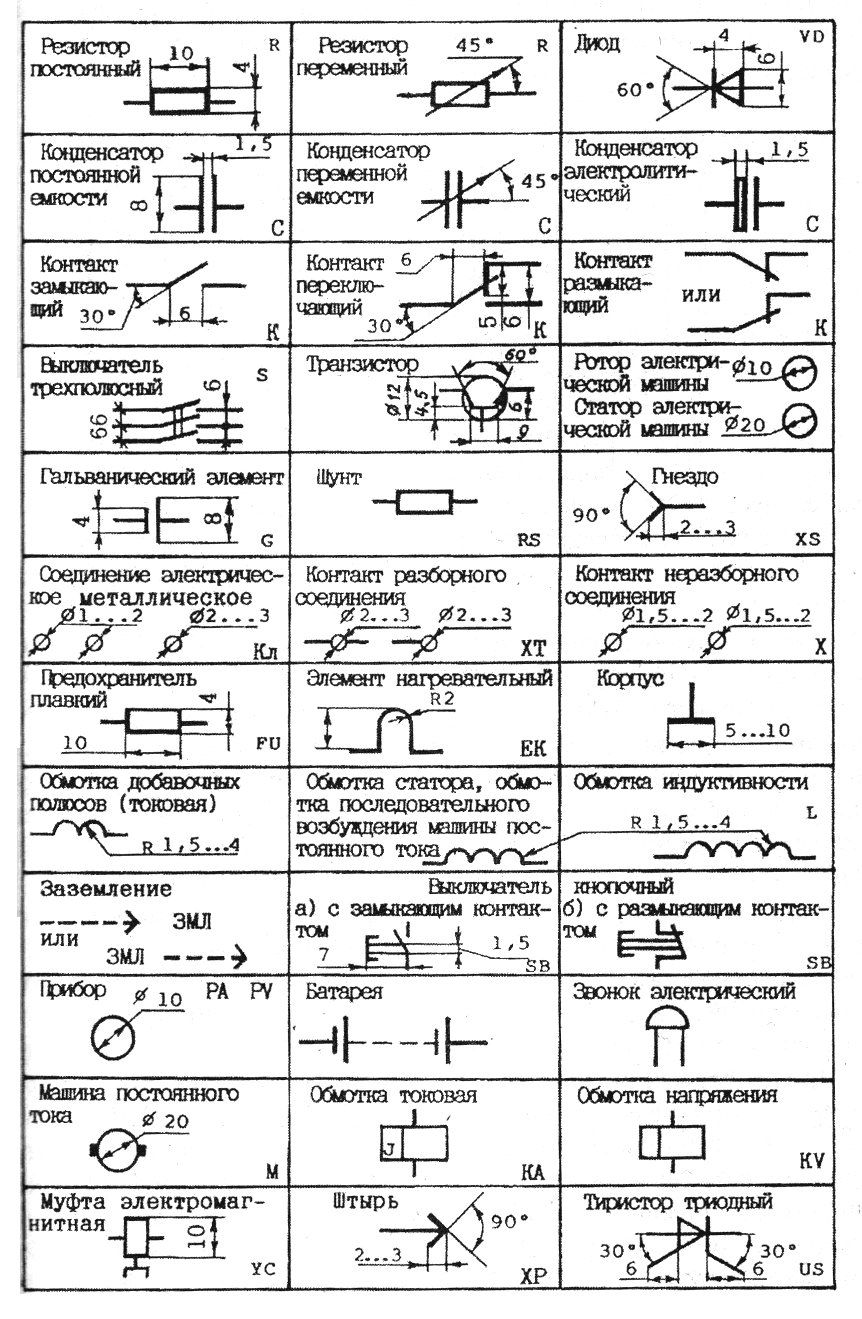

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2.
Как нарисовать розетки, выключатели и лампы на плане квартиры.

Различные схемы подключения импульсного реле

Самая простая схема системы освещения на бистабильном аппарате выглядит так:


Схема включения простого бистабильного прибора.

Если выключатели без подсветки, то их количество может быть бесконечным. Фактически есть ограничение по дальности установки – при определенной длине кабеля сопротивление проводников может ограничить ток, необходимый для включения реле. Но для разумных дистанций это ограничение носит теоретический характер. Количество параллельно соединенных ламп ограничено нагрузочной способностью выходной контактной группы.

Название релеТипНагрузочная способность контактов, А
МРП-2-1Электромагнитное8
МРП-1Электромагнитное16
BIS-410Электронное16
РИО-1МЭлектромагнитное16
BIS-410Электронное16

Из таблицы видно, что многие реле допускают нагрузку от 1760 до 3520 Вт. Этого хватает, чтобы закрыть практически все разумные потребности в освещении (особенно, учитывая распространение светодиодного оборудования) без применения промежуточных реле.

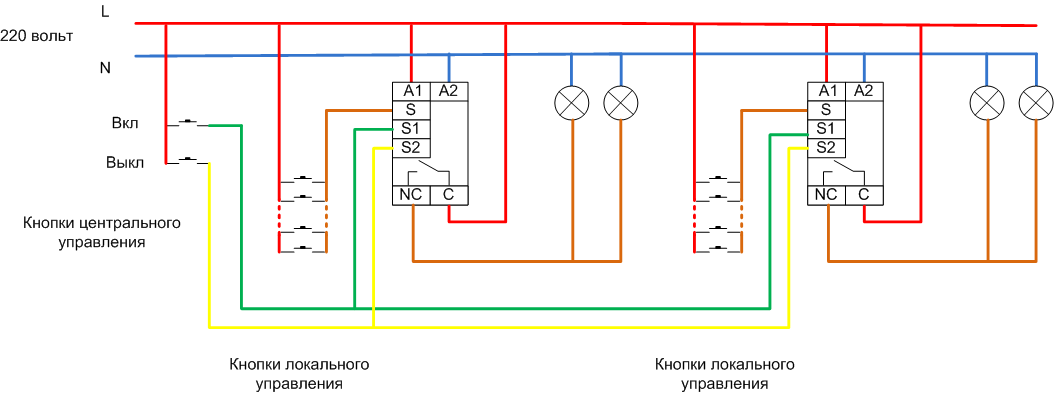

Другой вариант схемы – с использованием приоритетных входов для включения или отключения. Такой принцип используется, когда надо обеспечить централизованное управление освещением нескольких комнат или зон. При манипуляциях кнопками центрального управления состояние ламп не будет зависеть от предыдущего положения – все светильники можно включить или выключить одновременно. Подобное двухканальное включение позволяет с одного места включить или отключить свет сразу во всех помещениях, а в дальнейшем управлять светом с локальных кнопок.

Схема включения аппарата с приоритетными входами управления.

Установка импульсного прибора электромеханического типа осуществляется в распредщит – там удобнее всего монтировать ДИН-рейку. Топология прокладки кабельной продукции рассмотрена на примере простой схемы, и выглядит она так:


Прокладка кабелей при размещении реле в распредщите.

Часть соединений выполняется проводами в распределительном щите. Также понадобится:

  • пятижильный кабель для прокладки от щита до распаечной коробки (в отсутствие проводника PE – четырехжильный);
  • трехжильный до светильника или группы (двухжильный если нет PE);
  • кнопочные выключатели подключаются шлейфом двухжильным кабелем.

Если применяется реле в электронном исполнении, его можно установить в распредкоробку. Тогда кабели прокладываются так:

Прокладка кабелей при размещении реле в распредкоробке.

Отличие от предыдущего варианта в том, что часть соединений делается в распредкоробке, а также отсутствует необходимость вести цепь от выключателей обратно в распределительный щит. Сокращается количество жил в кабеле от коробки до щита: в отсутствие проводника PE хватит и двух проводов. Поэтому такая схема в общем случае более оправдана экономически.

Схема обозначений, используемых в реле.

Схема обозначений, используемых в реле.

1. Обозначение контактов реле.

COM – общий контакт реле, который является подвижным. Зачастую обозначается, как BASE или COMMON. Общий контакт еще называется полюс, а те, с которыми он соединяется – направлениями.

NC (Normal Close) – контакт с которым общий нормально замкнут (нормально закрытый). Это значит, что контакты замкнуты, когда реле обесточено и размыкаются, когда подается ток на управляющую катушку.

NO (Normal open) – контакт с которым общий нормально разомкнут (нормально открытый). Т.е. когда реле обесточено контакты разомкнуты, а когда на катушку подается напряжение, то контакты замыкаются.

В схеме с NC мы видим, что ток протекает через реле при обесточенной катушке и, чтобы разомкнуть цепь нам нужно подать напряжение на катушку, а во втором случае в с обесточенной катушкой и через контакты реле ток не протекает.

Нормальное состояние — это изначальное состояние реле. Но стоить отметить, что есть типы реле, например, поляризованные для которых понятия нормального состояния нет, поскольку оно может меняться, а соответственно контакт NO может стать NC и наоборот.

2. Типы переключателей.

По типу переключения все реле можно поделить на 2 основных типа:

— реле размыкает или замыкает контакт (SPST). Такое реле имеет один вход и один выход, и работает как ключ. При этом одно такое реле может содержать несколько пар независимых контактов, т.е. иметь несколько баз со своими контактами (DPST).

— реле переключается между двумя и более контактами (SPDT. Здесь имеется одна база, но может быть несколько выходов. Такие реле так же могут иметь в себе несколько пар контактов (DPDT).

SPDT (Single Pole, Double Throw). Один полюс, два направления. Т.е. Есть один общий контакт, который может переключаться с двумя направлениями.

DPDT (Double Pole, Double Throw). Два полюса на два направления, т.е. 2 группы переключателей. По сути это два реле SPDT в одном, но имеющие общую катушку. Иногда реле типа DPDT так и обозначается -2SPDT. Таким образом может быть реализовано и реле с гораздо большим количеством переключателей.

SPST (Single Pole, Single Throw). Один полюс на одно направление. Формально это управляемый ключ, который может быть либо нормально замкнутым, либо нормально разомкнутым.

DPST (Double Pole, Single Throw). Два полюса на одно направление. Реле DPST с двойным полюсом эквивалентно двум переключателям SPST (NO нормально разомкнутый и NC нормально замкнутый) и может использоваться для переключения двух разных нагрузок.

У нас есть 2 сценария в зависимости от типа реле

Без напряжения на катушке:

С NO, нагрузки будут ОТКЛЮЧЕНЫ, поскольку ток не может протекать.

С NC нагрузки будут ВКЛЮЧЕНЫ, поскольку ток может протекать

С напряжением на катушке:

С NO, нагрузки будут ВКЛЮЧЕНЫ, поскольку ток может протекать.

С NC нагрузки будут ОТКЛЮЧЕНЫ, поскольку ток не может протекать.

4. Варианты обозначений.

На сложных комбинациях реле можно встретить детализированные обозначения типов переключателей. Как уже писалось выше, реле DPDT может обозначаться, как 2SPDT, хотя здесь все и так понятно, но в случае с DPST NC-NO мы можем не какое из направлений нормально замкнутое, а какое нормально разомкнутое, поэтому вводится обозначение типа 2SPST-1NC-1NO.

Мы должны понимать, что в данной ситуации DPST NC-NO = 2SPST-1NC-1NO.

Обозначения в зависимости от типов реле

В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.

Тепловые модели реле

Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.

На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.

Реле времени


Обозначение реле времени

Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.

Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:

  • дуга вниз – задержка после подачи напряжения;
  • дуга вниз – контакт, срабатывающий при возврате;
  • две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.

Импульсные замыкающие контакты обозначаются так:

  • черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании;
  • черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате;
  • черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.

Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.

Реле тока


Реле тока на схеме

Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.

На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.

Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.

Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).

Особенности обозначения электромагнитных реле на схемах


Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).

Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).

Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.

Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).

Промежуточное реле


Промежуточное реле на схеме

Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.

Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.

Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.

На схемах контакты изображаются в состоянии без подачи напряжения.

Самые популярные документы раздела

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. У замыкателя происходит всё наоборот.
Например, предохранитель и резистор имеют незначительные отличия. Если они отсутствуют, то это означает бесконтактное пересечение проводников.
Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Изначальное состояние размыкателя это, когда элементы замкнуты.
Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Обозначение линий связи на принципиальных схемах ГОСТ 2.

Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.

Обозначение линий связи на принципиальных схемах ГОСТ 2. Например, предохранитель и резистор имеют незначительные отличия. Устройства могут замыкать, размыкать и переключать контакты. D — Отображение аккумуляторного или гальванического источника питания.
Элементы электрических схем. Реле.

Принцип работы

Ключевым элементом реле является электромагнитная катушка, в данном случае ее называют обмоткой. В конструкции она выполняет функцию соленоида. При протекании тока через катушку возникает магнитное поле, за счет которого к сердечнику притягивается якорь, жестко соединенный с подвижным контактом реле. Он при перемещении замыкает электрическую цепь. После того как напряжение с обмотки будет снято, якорь под действием пружины возвращается в исходное положение, размыкая при этом контакты реле.

Сопротивление катушки, а значит, и количество витков, зависят в основном от мощности подключаемой нагрузки. В соответствии с этим растут и габариты обмотки и реле. Однако в любом случае, ток, потребляемый катушкой, в десятки, а то и сотни раз меньше коммутируемого контактами. Это свойство и позволяет использовать реле в качестве промежуточного. Сначала слаботочным выключателем запитывается само реле, а затем оно своими контактами подает напряжение потребителю. Такое использование устройства стало основным и получило наиболее широкое распространение. В этом случае специалисты говорят, что нагрузка подключена через контакты промежуточного реле. Таким образом, исключается зависимость выключателя от мощности запитываемого устройства.

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть  ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.

Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Нормально замкнутые

Алгоритм их работы прямо противоположен. Контакты замкнуты при обесточенном реле, и отключаются при появлении на обмотке напряжения. Используется это при реализации различных блокировок и в цепях сигнализации. Типичным примером использования нормально замкнутых контактов является механическое реле регулятор. Коротко о его работе поговорим ниже.

Через нормально замкнутые контакты подается напряжение на обмотку возбуждения. Соответственно, при отпущенном якоре генератор вырабатывает электрический ток. Происходит подзарядка аккумулятора. Как только напряжение в бортовой сети превышает установленное значение, якорь притягивается, контакты реле-регулятора отпускаются, обмотка возбуждения обесточивается. В итоге снижается напряжение на выходе генератора.

Кстати, несмотря на то, что давно появились электронные реле-регуляторы, владельцы старых автомобилей не спешат ставить их вместо механических. Связано это с безотказной работой последних в течение многих лет. Это к вопросу о надежности.

Навигация по записям

Включаем габариты или ближний свет, ДХО тухнут

Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.
Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар.
Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами.
Типовые схемы реле. Силовые контакты маркируются всегда как 30, 87 и 87а

Подключение и установка LED-драйвера — это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации… Однако данное утверждение легко оспорить. Рассмотрим подключение противотуманок.
С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А; Контакт 30 — силовой питающий контакт реле

Силовые контакты маркируются всегда как 30, 87 и 87а. Подключение и установка LED-драйвера — это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации… Однако данное утверждение легко оспорить. Рассмотрим подключение противотуманок.
С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А; Контакт 30 — силовой питающий контакт реле.

То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть. Один из контактов, 87а или 87, могут отсутствовать. Читайте так же. Преимущества реле: простота конструкции; ремонтопригодность.

Один из контактов, 87а или 87, могут отсутствовать. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания запуске двигателя. Данная схема уже имеет право на жизнь, так как вы можете управлять работой ДХО в зависимости от ваших условий движения. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Якорь изготовлен из материала, который магнитится и он притягивается к сердечнику катушки.

В этом случае й контакт соединяют с лампой давления масла. Напряжение срабатывания катушки. От случайных КЗ при монтаже и работе никто не застрахован! Простейшая схема Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла.
Подключение доп.фар через реле


Подключение доп.фар через реле

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.
