Монтаж сухого теплого пола своими руками
Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.
Для самостоятельного монтаж деревянных конструкций лучше всего подходят:
- Ошкуренные обрезные доски;
- ДСП и МДФ толщиной более 22 мм;
- Влагостойкая фанера толщиной свыше 20 мм.
При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством
Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.
Далее нужно подогнать листы материала под необходимые размеры:
- При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
- При шаге в 200 мм ширина должна составлять 180 мм;
- При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.
По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.
Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.
Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности
Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.
Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.
Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.
Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.
Основные причины слабого нагрева тёплого пола
- Напряжение питания. Хорошо, если в сети стабильное напряжение в 220 — 230 В. Но при его уменьшении хотя бы на 10%, заложенная мощность уменьшится на 19%! В этом случае показана установка стабилизатора напряжения.
- Сопротивление нагревательного кабеля. При его увеличении на 10%, выделяемая мощность уменьшается на 10%.
- Длина нагревательного кабеля. При увеличении его заводской длины даже на 2%, погонная и общая мощность уменьшается на 2%.
Если обнаружена неисправность греющего кабеля, напольное покрытие и стяжку придётся вскрывать Когда повреждение возникло в кабеле, залитом стяжкой, то поиск неисправности бесполезен, потому что его замена или ремонт возможны крайне редко. Если же речь идёт о плёночном поле, то можно поднять покрытие и попытаться самостоятельно найти то место, где произошло короткое замыкание.
Правильный монтаж и эксплуатация — залог того, что тёплый пол будет радовать эффективной работой. Но даже если потребуется замена компонентов системы, вы сможете провести её самостоятельно.
Выход из строя терморегулятора
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.
Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.
Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
L и N – место куда подключается питание (фаза и ноль соответственно)
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.
Конечно может быть и другое обозначение клемм:
Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.
Неисправности электрического пола
Разобравшись с тем, почему не работает теплый пол от отопления водяной, переходим к электрическим системам. Все они основаны на классическом принципе. Под воздействием тока нагревательный элемент начинает генерировать тепло, подавая его на стяжку или непосредственно на покрытие. Если не работает электрический теплый пол, причиной может быть:
- терморегулятор;
- повреждение кабеля или пленки;
- датчик температуры.
Терморегулятор и датчик
В большинстве случаев теплый пол электрический плохо греет по причине неисправного терморегулятора. Это устройство отвечает за правильную температуру, включение и отключение системы. Как только мощность отопления достигает заданного параметра, оно автоматически отключается. Чтобы убедиться в неисправности терморегулятора теплого пола, его нужно отсоединить от сети и демонтировать. Для проверки потребуется мультиметр.
Достаточно часто неполадка связана с плохой фиксацией клемм, соединяющих кабель, шнур питания и датчик температуры. Если теплый пол перестал работать по этой причине, достаточно просто подтянуть контакты. Когда регулятор включен, напряжение на выходах и в питании должно быть идентичным. Если замер сопротивления показывает достаточно серьезные отклонения от показателей, обозначенных производителем, устройство нужно менять. «Поразившие» терморегулятор для теплого пола неисправности способен устранить только специалист, и то далеко не всегда.
Также важно убедиться в нормальной работе термодатчика. Причина, почему не греет теплый пол электрический, может быть связана с близостью устройства к нагревательным элементам
Датчик слишком быстро фиксирует нужную температуру и отключается, тогда как система еще не успела достигнуть нужного уровня. В этой ситуации просто не работает теплый пол. Что делать, если оборудование функционирует без остановки – вторая проблема, связанная с поврежденным датчиком. Он может элементарно не отключаться, «дожидаясь» требуемой температуры, вызывая большие неоправданные расходы.
Когда не греет теплый пол электрический, а причиной является термодатчик, его нужно заменить. Он устанавливается в гофрированную трубку, откуда его без труда можно извлечь. Эта часть системы не располагается в полу, поэтому разбирать напольное покрытие не потребуется. Единственное, может понадобиться небольшой косметический ремонт участка стены, где пряталась гофра.
Повреждение нагревательных элементов
Если вы никак не можете определить, в чем причина того, что перестал греть теплый пол, имеет смысл проверить состояние кабеля или пленки. Сначала нужно измерить уровень сопротивления и изоляции. Если расхождения больше 5% от нормы, указанной в техпаспорте, значит, где-то произошел обрыв. Когда не греет один контур теплого пола, поле поиска значительно сужается. Кабельные модели встречаются значительно чаще, поэтому будем говорить преимущественно о них.
В первую очередь следует отсоединить систему от сети, а провод – от термостата. Понять, почему не греет теплый пол электрический, поможет высоковольтный генератор. Он обозначит место аварии небольшим разрядом. Если такого прибора у вас нет, воспользуйтесь аудио-детектором. Он укажет причину, по которой плохо греет теплый пол, звуковым сигналом. Еще один эффективный вариант – тестер напряжения. Он тоже безошибочно определит место разрыва.
После того как стало ясно, почему не работает теплый пол, причины неисправности нужно устранить. Для начала следует аккуратно снять верхнее покрытие на поврежденном участке. Если оно было установлено на стяжку, потребуется демонтировать и ее
Нужно действовать максимально осторожно, иначе проблема под названием «почему плохо греет теплый пол электрический» может существенно усугубится
Приобретая готовый комплект кабельной системы, клиент обычно получает и ремонтный набор. В его состав входят гильзы и термоусадочные муфты. Если подобная оснастка отсутствует, ее придется докупать отдельно. Чтобы ликвидировать причину слабого нагрева теплого пола, нужно зачистить концы в месте обрыва, после чего соединить их, используя ля этого гильзы и муфты. Следующим шагом станет тестирование исправленной системы. Если оно показывает, что все нормально, можно заново заливать стяжку и класть покрытие.
Если не греет электрический теплый пол
Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:
Возможно, вышел из строя терморегулятор. Именно данный элемент электрических полов отвечает за «старт» включения нагревательной пленки или кабеля в работу. Если вышел из строя терморегулятор, то, соответственно, теплый пол работать не будет.
- Сгорел датчик температуры. Эта такая маленькая штучка, которая расположена непосредственно в самом теплом полу. Температурный датчик передаёт данные терморегулятору, а тот, в свою очередь, «думает», нужно ли включать теплые полы. При выходе из строя датчика температуры, электрические полы, также, работать не будут.
- Проблемы с нагревательным кабелем, возможно, он повреждён. Подумайте над тем, когда именно перестал греть теплый пол. Возможно, перед возникновением этой проблемы, осуществлялись какие-то ремонтные работы, и нагревательные элементы теплого пола были повреждены.
Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.
Как проверить терморегулятор теплого пола
Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.
В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты
Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

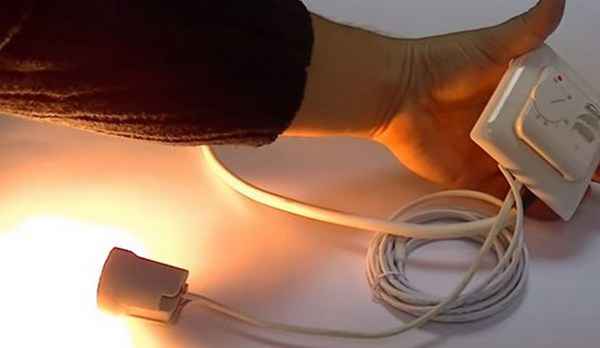

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.
Как проверить датчик температуры теплых полов
Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.
При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.
Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.
Воздух в трубах
Воздушная пробка в нагревательном контуре может стать причиной того, что теплый пол не греет или греет слабо.
При первом запуске подогрева, нужно выгнать воздух из системы одним из способов:
- Удалить воздух можно с помощью автоматических развоздушивателей. Обычно их устанавливают на входе, и на возврате цикла теплых полов. Если в конструкции теплого пола предусмотрена гребенка, то из каждого контура стравить воздух нужно поочередно.
- Открутить винт на циркуляционном насосе. Шум от выходящего воздуха будет сильным, если в системе большие воздушные скопления.
Для ускорения выхода воздуха из труб рекомендуется установить максимальную скорость циркуляционного насоса.
Как отремонтировать теплый пол своими силами?
Теплые полы приобретают все большую популярность в наше время. В частном доме эта система не дает холодному воздуху, идущему от грунта, проникать в комнаты. В квартирах, где нет уверенности в надежном коммунальном отоплении, укладка теплого пола служит дополнительным обогревом жилья. Многие и вовсе делают такое отопление основным, освобождая дополнительное пространство за счет отсутствия громоздких труб и радиаторов отопления. Это дает возможность самостоятельно регулировать температуру воздуха и иметь под ногами комфортную и теплую поверхность в любое время года. Но, как и любая техническая конструкция, теплый пол не застрахован от поломок. Их причины могут быть различными, все зависит от обстоятельств и того вида теплого пола, который был смонтирован в помещении. Как отремонтировать теплый пол своими силами, не обращаясь за помощью к профессиональным ремонтникам? Все зависит от того, какая отопительная система имеется в виду и какой именно ремонт придется выполнить для устранения неисправностей.
Если в доме «теплый пол», необходимость установки дополнительных обогревателей отпадает.
Подготовка поверхности
Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.
Демонтаж напольной стяжки
Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию
Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм
Гидроизоляция пола
Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.
Пленка и демпферная лента
Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.
Утепление пола пенополистиролом
Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.
Вспененный полиэтилен в системе теплых полов
Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.
При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.
Утепление пола лоджии минеральной ватой
Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.
Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки
Нарушение работы электрического теплого пола
Условно электрические теплые полы можно представить в виде масштабного ТЭНа, вмонтированного в напольный «пирог».
Недостаточная температура нагрева пола или его полное отсутствие
Причин тому может быть несколько.
Неверный выбор типа кабеля
Европейские марки рассчитаны на напряжение в 230 В, в то время как в России стандарт составляет 220 В. Поэтому дорогое приобретение не выдает положенной мощности.
Недостаточная термоизоляция
Под греющим кабелем должен быть установлен слой утеплителя толщиной от 5 см и выше. Если в процессе монтажа этот этап был исключен или выбран теплоизолятор с меньшей теплоемкостью, то вырабатываемая электрокабелем тепловая энергия просто рассеивается.
Неправильный монтаж термоиндикации
Если он установлен слишком близко к греющей линии, то неизбежен скорый выход из строя температурного датчика. В этом случае придется аккуратно вскрывать участок, где смонтирован индикатор и заменять его на новый.
Механическое повреждение кабеля, залитого стяжкой
Возможно только по истечении десятков лет, когда изоляция рассохнется и истончится. Поэтому такая поломка возможна только на этапе заливки цементно-песчаного раствора либо в процессе ремонтных работ.
Термостат нужно отключить и отдельно замерить сопротивление каждого отрезка греющих жил. Величина должна соответствовать показателям паспорта теплого пола ±5-7%. При обнаружении неисправности придется вскрывать напольный пирог и устранять неисправность.
Поломка датчика и/или терморегулятора
Если кабель в порядке, то нужно проверить исправность термостата: плотность монтажа соединительных клемм, наличие напряжения на выводах электропровода, наличие либо отсутствие сопротивления у индикатора. Ремонт производится только заменой.
Нестабильное напряжение в электросети
Мощность пола уменьшается пропорционально напряжению питания.
В этом случае нужно либо выбирать маломощные виды греющей жилы, либо оборудовать систему стабилизаторами.
Неравномерный нагрев пола, неработающие участки
Этот вид неисправностей характерен для пленочных и стержневых инфракрасных систем теплого пола, которые монтируются непосредственно под напольное покрытие.
Встречается почти всегда для контуров, смонтированных под плитку во влажных помещениях. Дело в том, что вода, так или иначе, просачивается сквозь клеевой раствор и выводит из строя участок обогрева. В этом случае нужно либо дождаться, пока само просохнет, на что уйдет не менее месяца, либо вскрывать напольное покрытие и заменять неработающий участок на новый. Это довольно трудоемкий ремонт электрического теплого пола, но иных способов устранения недостатков просто нет.
Исправление поломок в системах «теплые полы» лучше доверить профессионалам, так как они имеют нужный комплект оборудования, чтобы быстро выявить область повреждений и могут предложить наиболее рациональные варианты решения проблемы.
