Инфракрасный пленочный теплый пол: плюсы и минусы
Система обладает массой достоинств. Это способствует ее быстрой популяризации среди широкого потребителя.
Преимущества пленочного пола
Среди преимуществ стоит выделить следующие:
- Удобство установки. Нет нужды проводить дорогостоящие ремонтные работы, заливать пол бетоном. Это позволяет проводить монтаж в любое время даже после обновления дома;
- В качестве покрытия можно использовать любой доступный материал;
- Малая толщина. Используя электрический тёплый пол плёночного типа, можно не беспокоиться о том, что пол будет значительно поднят;
- Сравнительно низкая инерционность. Это позволяет быстро нагревать дом или отдельные зоны комнат;
- Комфортное распределение температур по всему объему помещения;
- Взаимодействие с системой «умный дом»;
- Изделие может эксплуатироваться в строениях, где предполагается значительная нагрузка на половое покрытие (фитнес-клубы, спортзалы);
- Сниженное воздействие электромагнитного поля на человеческий организм.
Отмечается также и эксплуатационная экономия. Затраты на обогрев с помощью инфракрасного отопления на 25–30% ниже, чем при использовании других электрических систем.
- После монтажа пол должен быть открытым. Это говорит о том, что на пленочные теплые полы нельзя ставить тяжелые и крупные предметы. Если пренебречь правилом, то стоит ожидать перегрева системы и большего расхода электроэнергии;
- Если конструкция размещена под ламинатом, то необходимо после установки последнего подождать, пока он не прогреется до комнатной температуры. После этого можно эксплуатировать инфракрасную пленку;
- Место, где установлен датчик температуры, нужно сделать как можно более доступным. Если спрятать прибор, то его корректную работу гарантировать невозможно.
Каким должно быть основание
Требования к основанию пола минимальные. В этом большое преимущество монтажа инфракрасного теплого пола перед водяным. Достаточно черновой пол очистить от мусора, проследить, чтобы он был сухим. Мелкие ямки выровнять.
Как установить инфракрасный теплый пол, если неровности большие? Желательно залить тонкую стяжку, если перепады неровностей превышают 3 мм, но монтаж начинать только после высыхания бетона.
На черновой пол первого этажа в частном доме рекомендуется уложить гидроизоляционный слой — обычную полиэтиленовую плёнку около 50 мкм. Стыки герметизировать скотчем.
Затем укладывают тепло изоляторные маты. Гидро и тепло изоляционные слои расстилают на всю поверхность комнаты.
Технические характеристики и эксплуатационная сфера пленочного пола
Перед покупкой ИК пленки в обязательном порядке необходимо изучить все ее основные технические характеристики. Это знание поможет подобрать необходимую разновидность системы и выполнить ее расчет для конкретного помещения. Рассмотрим характеристики таких отопительных конструкций:
ИК пленка производится и реализуется в рулонах, долина которых доходит до 100 м. Ширина рулона может быть разной (от 50 до 100 см), а его вес составляет приблизительно 55 кг;

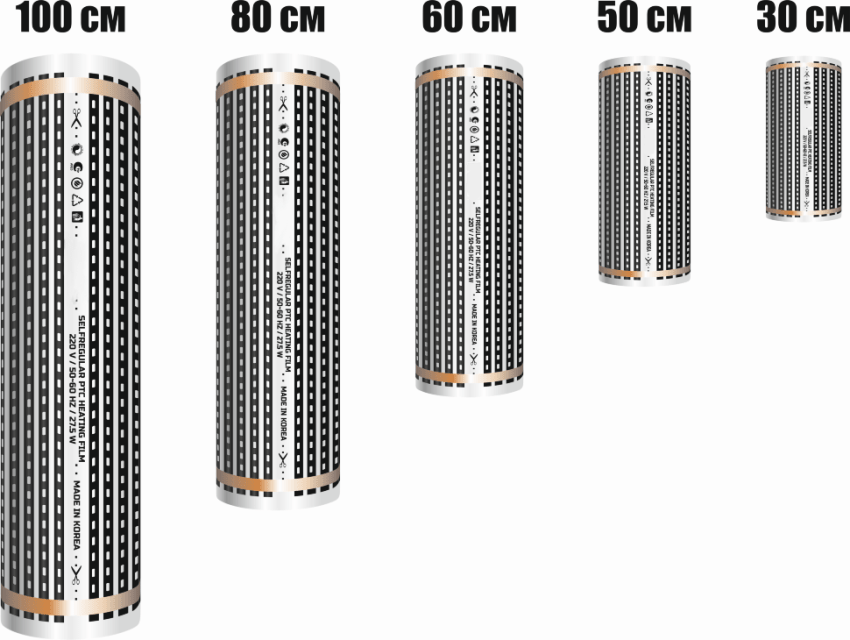

Рулоны ИК пленки бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров.
- готовая конструкция питается от электросети, напряжение которой составляет стандартную норму 220В;
- в сутки ИК пол потребляет приблизительно от 20 до 70 Вт/м²;
- скорость подогрева пленки до максимального температурного показателя довольно высока (примерно 2 минуты);
- температура поверхности может достигать 50°C.
Если вы решили использовать такую пленку в качестве основного теплоисточника, то тогда необходимо запомнить, что она должна покрывать не меньше 70% площади пола. В регионах с холодным климатом пленочные электрические теплые полы могут использоваться только как дополнительный обогрев.
Теплый пол Thermo
Thermomat TVK 130
Нагревательный мат, подогрев до 30 °C
Thermomat TVK 180
Нагревательный мат, подогрев до 40 °C
Thermomat LP 130
Нагревательный мат в фольге, подогрев до 28 °С
Thermocable SVK 20
Резистивный нагревательный кабель мощностью 20 Вт на погонный метр
Thermocable SVK 11
Резистивный нагревательный кабель мощностю 11 Вт на погонный метр
FreezeGuard 15 Вт/м
Саморегулирующий греющий кабель мощностью 15 Вт на метр погонный
FreezeGuard 25 Вт/м
Саморегулирующий греющий кабель мощностью 25 Вт на метр погонный
Терморегуляторы для теплых полов
Добро пожаловать на сайт официального представителя шведской компании Thermo Industri AB, распространяющего высококачественную продукцию в сфере кабельных систем обогрева на территории России.
Теплый пол Thermo швеция
Шведская компания имеет огромный опыт проектирования и изготовления кабельных систем обогрева, применяющихся в самых разных сферах. Владея рядом патентов и имея множество высокотехнологичных авторских разработок, она вот уже 25 лет задает тон в изготовлении электрических теплых полов.
Шведские теплые полы T hermo ассоциируется с экономией электроэнергии и пожизненной гарантией. Мы уверены, что после знакомства с продукцией Thermo подобные ассоциации за крепятся и у вас.
Наш каталог дает исчерпывающую информацию о реализуемой продукции, указывает на возможные сферы её применения, а при возникновении вопросов вы всегда можете обратиться к нашим специалистам, которые помогут подобрать оборудование для достижения желаемого комфорта.
Весь представленный ассортимент сертифицирован, находится на нашем складе и поставляется клиенту в кратчайшие сроки.
Комфорт — это состояние, а тепло — его неотъемлемая составляющая. З алог уюта – грамотный выбор нагревательных элементов, их правильное размещение и организация конвекционных потоков в помещении. Притом чем больше помещение, тем сложнее добиться равномерного прогрева всей его площади. Установка теплого пола решает эту задачу.
Правильная укладка теплого пола — залог его эффективной и долгой работы. Какими бы качественными ни были все компоненты по отдельности, без грамотного их монтажа надёжность всей системы будет поставлена под угрозу. Мы отлично это знаем, поэтому в нашем штате есть квалифицированная бригада монтажников. Мы ответственно относимся к своей работе, и пожизненная гарантия на устанавливаемые теплые полы — прямое тому подтверждение.
• лучшая цена, • пожизненная гарантия на теплый пол Термо, • тщательный предпродажный контроль, • бесплатная доставка, • 5% скидка при самовывозе, • принимаем заказы в любое время дня и ночи.
Мы ценим каждого клиента – квалифицированный персонал и индивидуальный подход подтверждают это.
Мы знаем своё дело и делаем его хорошо!
Купить теплый пол Thermo – Вы можете самостоятельно, оформив покупку на сайте или позвонив нашим менеджерам. Забрать заказ можно самовывозом из нашего магазина, либо воспользоваться бесплатной доставкой по Москве и Московской области, г. Балашиха, г. Видное, г. Дзержинский, г. Долгопрудный, г. Железнодорожный, г. Заречье, г. Котельники, г. Красногорск, г. Лобня, г. Люберцы, Митино, г. Мытищи, г. Одинцово, г. Путилково, г. Пушкино, г. Подольск г. Реутов, г. Химки.
Лучшие кабельные теплые полы
SpyHeat Эконом SH-300
Теплый пол, представляющий собой одножильный экранированный греющий кабель. Он имеет овальное сечение 7х4 мм. Эта модель теплого пола может использоваться как для дополнительного обогрева, так и для основного отопления. Во втором случае для получения полноценного тепла площадь обогрева не должна превышать 1,9 м2. Рекомендуется использовать для отопления проходных помещений, балконов, прихожих. Гарантия от производителя — 17 лет. Сделано в России.
Стоимость — от 1270 руб.
SpyHeat Эконом SH-300
Достоинства:
- соответствует заявленным характеристикам;
- при правильном использовании срок службы достигает 50 лет.
Недостатки:
- создает электромагнитное поле;
- не рекомендуется для отопления в жилых комнатах.
Fenix ASL1P 15960
Одножильный экранированный кабель с сечением 3-3,4 мм. Укладка данного теплого пола возможна под плитку, наливной пол, ламинат и др. Возможна укладка в стяжку. Для получения максимального эффекта можно проводить установку с шагом петель 4 см. Страна-производитель – Чехия.
Стоимость — 6350 руб.
Fenix ASL1P 15960
Достоинства:
- возможна укладка во влажных помещениях;
- подходит для прямого отопления.
Недостатки:
нельзя использовать для наружных работ.
SpyHeat Классик SHD-15-300
В основе данной модели лежит двужильный экранированный кабель с овальным сечением 7х4 мм. Рекомендуется укладывать данный теплый пол под бетонную стяжку толщиной от 3 см. Возможно использование в комнатах различной конфигурации, т.к. кабель может укладываться в нужной вам форме. Ширина шага между нагревательными элементами 7,5-14 см. Минимальная температура окружающей среды — не ниже 5°С. Страна-производитель – Россия.
Стоимость — от 990 руб.
SpyHeat Классик SHD-15-300
Достоинства:
- может укладываться на стены;
- может использоваться для обогрева помещений с высокой влажностью;
- низкое электромагнитное излучение;
- срок службы при правильной эксплуатации до 50 лет.
Недостатки:
- сушит воздух;
- начинать использовать можно только через месяц (после полной просушки стяжки).
Thermo SVK-20
Двухжильный экранированный кабель сечением 6,7 мм. Укладывается в стяжку под любое финишное напольное покрытие. Для большей надежности кабель армирован стекловолокном. Максимальная температура — 90°С. Родина торговой марки – Швеция.
Стоимость: 3380 руб.
Thermo SVK-20
Достоинства:
- пожизненная гарантия от производителя;
- минимальный срок службы – 50 лет;
- надежная изоляция нагревающих жил.
Недостатки:
- сушит воздух;
- дорогой.
DEVI DEVIflex 18T (DTIP-18)
Электрический двухжильный экранированный греющий кабель. Установка производится в бетонную стяжку толщиной от 3 см. Можно использовать для обогрева, как в помещениях, так и на улице (на крышах для предотвращения налипания снега и льда). Сечение кабеля составляет 6,9 мм. Подходит для любого финишного напольного покрытия. Максимальная температура кабеля 65°С. Гарантийный срок службы — 20 лет. Страна-производитель – Дания.
Стоимость: от 4750 руб.
DEVI DEVIflex 18T (DTIP-18)
Достоинства:
- огнеупорная наружная изоляция;
- может использоваться для наружных работ;
- минимальный радиус изгиба – 4 см.
Недостатки:
сушит воздух.
Теплолюкс 18ТЛБЭ2-23
Теплый пол на основе экранированного двужильного кабеля. Удельная мощность кабеля 18 Вт/пог.м позволяет использовать его как основной источник тепла, так и второстепенный
Важно при этом обратить внимание на шаг укладки кабеля. Минимальное расстояние между витками кабеля — 8 см. Монтаж производится в цементно-песчаную стяжку
Гарантия — 25 лет. Страна-производитель – Россия
Монтаж производится в цементно-песчаную стяжку. Гарантия — 25 лет. Страна-производитель – Россия.
Стоимость: от 2770 руб.
Теплолюкс 18ТЛБЭ2-23
Достоинства:
- в комплект входит монтажная лента и трубка;
- может применяться в системе антиобледенения.
Недостатки:
сушит воздух.
Сравнение технических характеристик, рассмотренных моделей кабельных теплых полов
| Модель | Длина, м | Потребляемая мощность, Вт | Удельная мощность, Вт/пог.м | Максимальная площадь обогрева, кв.м | Длина холодного кабеля, м | Цена за 1 пог. метр, руб. |
|---|---|---|---|---|---|---|
| SpyHeat Эконом SH-300 | 21 | 300 | 20 | 2,9 | 2 | 60,5 |
| Thermo SVK-20 165Вт | 8 | 165 | 20 | 1,5 | 3 | 422,8 |
| DEVI DEVIflex 18T (DTIP-18) 395Вт | 22 | 395 | 18 | 2,8 | 2,3 | 216 |
| Теплолюкс 18ТЛБЭ2-23 420Вт | 23 | 420 | 18 | 2,9 | 2 | 120,6 |
| Fenix ASL1P 15960 960Вт | 64 | 960 | 15 | 7,5 | 2,5 | 99,3 |
| SpyHeat Классик SHD-15-300 | 20 | 300 | 15 | 2,6 | 2 | 49,5 |
Разновидности тёплого пола
Электрические системы
Существует несколько главных технологических решений, с использованием которых каждый из видов теплых полов в доме нагревает помещение. Наибольшее распространение получили электрические модификации, которые предполагают укладку нагревательного кабеля, использующего электроэнергию для генерации тепла.
Благодаря сравнительной доступности, простоте монтажа и возможности точно регулировать температуру именно этот тип полов получил наибольшее распространение. Но в то же время использование такой системы как основной в отоплении помещения нерациональноиз-за стоимости электроэнергии. Именно поэтому учитывая все плюсы и минусы теплых полов этого вида они используются в основном как вспомогательный источник тепла и оборудуются таймером, который позволит приготовить помещение к нужному времени.
инфракрасный, работа которого направлена на нагрев предметов, отдающих в свою очередь тепло воздуху;

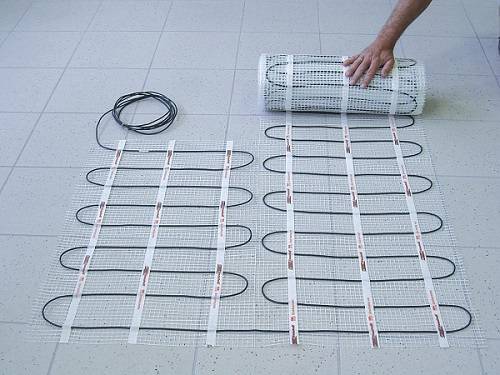

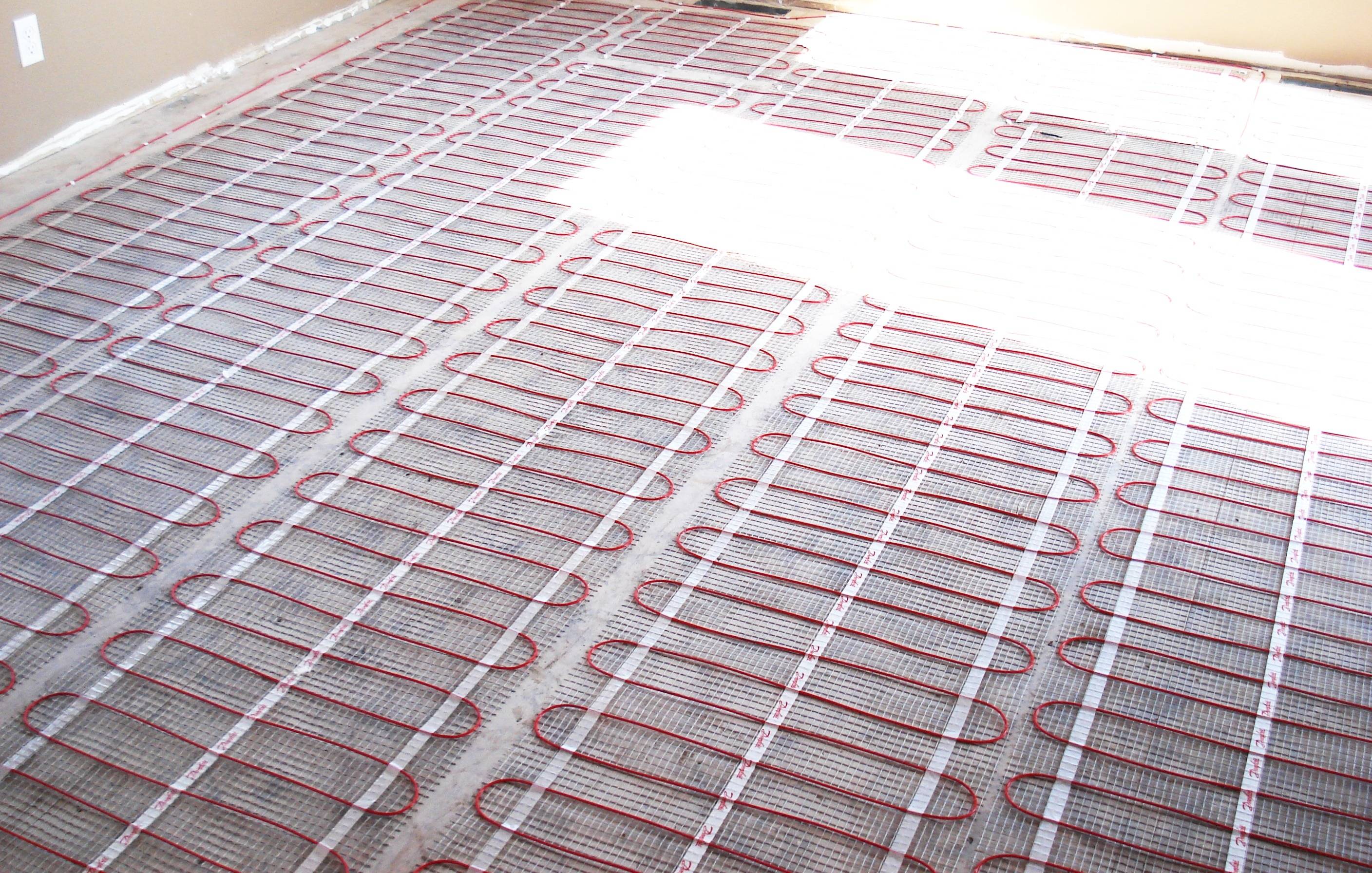

нагревательные маты с использованием в качестве основы полимерной сетки (материал просто укладывается на базовое покрытие без необходимости сооружения специальной стяжки);

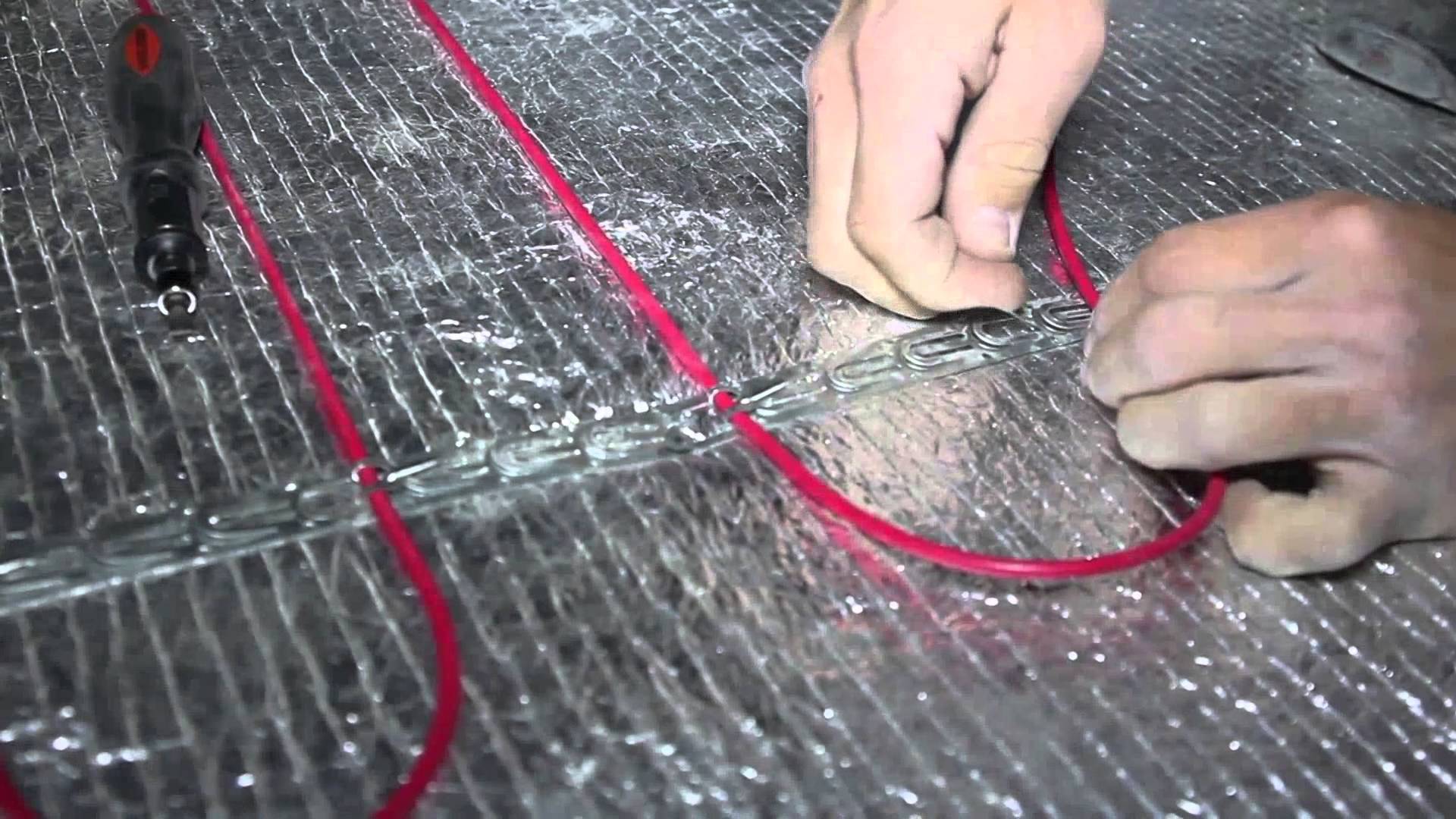

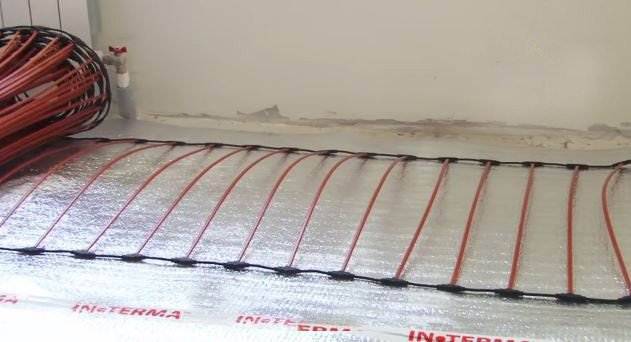

тёплый пол кабельного типа, который предполагает использование одно- или двухжильного кабеля, представленного в виде матов, секций или просто бухты (все их отличия между собой заключаются только в способе монтажа).
Водяные системы
Основным источником тепла в данном случае становится горячая вода, которая циркулирует по трубе. Температура воды может быть получена как из сети центрального водоснабжения, так и от водонагревательной установки (котла, колонки).
Стоит отметить, что с использованием этого типа полов в квартире второй вариант подключения будет предпочтителен, так как в этом случае у пользователя появится возможность избежать зависимости в отоплении от сезонных отключений, периодических аварий, ремонтов, технологической нестабильности в сети.
Как выбрать электрический пол
Купить лучший нагревательный мат или инфракрасную пленку для своей квартиры, загородного дома или дачи – мечта каждого владельца недвижимости. Выбирать продукцию необходимо не только с оглядкой на репутацию производителя и цену, но и с учетом особенностей эксплуатации. Какой вид теплых полов будет лучше для разных типов покрытий? Это зависит от типа нагревательного элемента, мощности и возможности подключения терморегулятора, класса защиты от пыли и высокой влажности.
Тип
Производители выпускают инфракрасную пленку, нагревательные маты и кабеля, панели. Выбор типа оборудования зависит от вида напольного покрытия и основания. Большинство видов финишного напольного покрытия укладывают на стяжку. Если основание уже готово, то можно использовать пленку – нагревательный элемент этого типа не поднимет финишное покрытие на большую высоту. Нагревательные маты и кабеля можно уложить в стяжку или в плиточный клей. Это обеспечит дополнительную защиту от статической нагрузки.
Инфракрасные полы нагревают не только пол, но и мебель, которая отдает тепло и делает микроклимат в комнате уютным и комфортным. Маты и кабеля нагревают только пол, это заставляет задуматься о максимально возможной температуре поверхности. Полы с инфракрасным излучением меньше всего влияют на здоровье человека. Для систем другого типа необходимо позаботиться о наличии защитного экрана от электромагнитного излучения.
Применение
Теплые полы используют в качестве основной и дополнительной системы обогрева. Основная система теплоснабжения должна иметь высокую удельную мощность – не ниже 220-230 Вт/кв.м. Для дополнительного отопления достаточно 150-180 Вт/кв.м.
Тяжелая мебель может стать причиной повреждения нагревательного элемента. Если теплый пол будет находиться под высокой статической нагрузкой, то лучше отдать предпочтение панелям в корпусе из алюминиевого сплава или матам, кабелям, которые укладываются в бетонную стяжку. Пленочные полы рекомендуется укладывать под финишное напольное покрытие там, где не планируется установка книжных шкафов, тяжелых комодов и стиральных машин.
При выборе продукции для укладки на балкон, в ванную комнату, на открытую террасу – необходимо уделить внимание степени защищенности. Преимущества у продукции с классом защиты от IP57 и выше
В регионах с суровым климатом, рекомендуется выбирать оборудование, рассчитанное на эксплуатацию в широком диапазоне температур.
Терморегулятор
Терморегуляторы поддерживают стабильную заданную температуру. Это положительно влияет на микроклимат в помещении, помогает снизить затраты на электроэнергию. Производители не всегда комплектуют этим оборудованием свои теплые полы определенных марок, предлагая выбрать наиболее подходящий к требованиям покупателя тип терморегулятора.
Выпускаются механические, электронные и программируемые терморегуляторы. Для контроля над температурой могут использоваться выносные или встроенные датчики. Конструктивные особенности позволяют выполнить встроенный или накладной монтаж, подключить терморегулятор к DIN-рейке. При выборе оборудования учитывается диапазон температур и максимальная мощность подключенной системы обогрева.
Наиболее функциональными являются программируемые терморегуляторы, совместимые с полами разного типа. Они имеют высокую точность настройки, защиту от детей, несколько режимов работы, информативную панель управления. Это помогает экономить максимальное количество электроэнергии без потери высокого уровня комфорта в помещении.
Мощность
Общая мощность нагревательных элементов определяет возможность поддерживать в помещении определенной площади заданную температуру. При вычислениях учитывается тип системы обогрева, количество мебели, высота потолков. Точный расчет может сделать теплотехник, который учтет все дополнительные параметры эксплуатации теплого пола.
При использовании электрических полов в качестве дополнительного обогрева, самые мощные нагревательные элементы рекомендуется монтировать на балконах и в ванных комнатах. Здесь мощность не должна быть меньше 180 Вт/кв.м. В жилых комнатах допускается мощность в диапазоне 110-130 Вт/кв.м. Этого достаточно для нагрева полов, создания комфортной температуре в комнате в короткий период межсезонья. При покупке оборудования для основной системы обогрева эти показатели мощности необходимо увеличить в 1,5-2 раза.
Принцип работы и устройство теплых полов
Теплый пол – это система обогрева жилого помещения путем преобразования электрической энергии в тепловую, или при задействовании теплообменника и теплоносителя, которые монтируются под настил. Укладывают их в спальню, зал, кухню, ванну, прихожую и лоджию.
Некоторые виды теплых полов можно размещать под любым финишным материалом. Другие сильно высушивают и деформируют деревянное покрытие, поэтому годятся лишь под керамику и камень. Используют эту систему с различными целями: для непродолжительного подогрева ванной комнаты на время принятия процедур, для сезонного дополнительного отопления детской комнаты или балкона, для постоянного обогрева дома или квартиры.
В структуру теплого пола входят:
- бетонное основание;
- утепляющий слой;
- фольгированная прокладка, отражающая излучение и направляющая его в комнату;
- нагревательный элемент;
- бетонная стяжка;
- финишный материал (плитка, ламинат, паркет, линолеум, камень).
Принцип работы заключается в подаче напряжения на электрические элементы в полу или запуска циркуляции теплоносителя, которые прогревают бетон, финишное покрытие и способствуют наполнению теплым воздухом всей комнаты снизу вверх. Регулировка температуры осуществляется датчиками и блоками установки мощности или количеством подаваемого топлива в котле.
Виды и типы электрополов
С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:
- классические кабельные, имеющие несколько разновидностей;
- инновационные инфракрасно-карбоновые, стержневые и пленочные;
- и термоматы, то есть тонкокабельные на сетке.
Все эти виды электрического пола имеют ряд обобщающих признаков:
- им требуется сухое монтажное основание;
- они нуждаются в теплоизоляции с заземлением;
- их оснащают специальным терморегулятором.
Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.
А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:
- особенностям монтажных технологий;
- сочетанию с различными видами напольных покрытий;
- качеству вырабатываемого тепла.
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита пленки от механического повреждения, возможного при перемещении по ней, достигается благодаря использованию мягкого укрывного материала (толщиной от 5 мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы, отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые предметы;
исключается монтаж пленки под низкостоящие предметы. Таковыми являются все предметы, имеющие воздушный зазор между нижней поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок риск частого попадания воды;
обязательная установка УЗО (устройство защитного отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика температуры) до пола и сверление отверстия для прибора. Питание на терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется, если его поверхность не вызывает нареканий.
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;
Ориентируется полоса медным нагревателем вниз;
пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не допускается);
полосы возле стен приклеиваются к утеплителю скотчем (квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей изоляцией и плотным обжимом. Также изолируются концы медной шины в месте отрезания. Соблюдается требование параллельного подключения проводов (правый с правым, левый с левым). Чтобы не путаться удобно использовать провод разных цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре второй секции под пленку. Чтобы датчик не повредился при движении, под него нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого пола
Подключение терморегулятора для инфракрасного теплого пола
