Теплый пол электрический своими руками: электрические теплые полы монтаж и фото

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

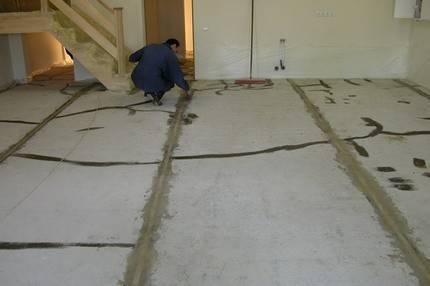

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Общие требования к монтажным работам

Есть одно очень важное правило, которое касается любых тёплых полов – горизонтальность поверхности должна быть идеальной. Это необходимо обеспечить ещё до начала укладки теплоизолятора и прочих работ

А причина здесь в том, что если выравнивание полов проводить стяжкой поверх кабеля, то может сложиться весьма неприятная ситуация, когда в разных углах комнаты, толщина стяжки будет разной. По результату для нагрева поверхности кабель будет работать в противоположных углах комнаты с разной интенсивностью. Такое положение очень быстро приводит к поломке оборудования.

Выравнивание полов проводят цементно-песчаной стяжкой с минимальной толщиной 4 см. Учтите, что время полного созревания стяжки рассчитывается по формуле 1 см толщины – 1 неделя. Для ускорения процесса, можно использовать быстросохнущие смеси, которые набирают полную прочность при толщине до 10 см, в течение 2-3 суток.

Внимание: все дальнейшие инструкции будут исходить из того, что в целевом помещении полы выровнены по горизонту

Пленочный теплый пол в каркасном доме. Типичные ошибки пользователей

Инфракрасный теплый пол в частном доме каркасного типа – незаменимая система. Такое отопление позволит в разы сэкономить, если подойти к процессу установки и дальнейшей эксплуатации грамотно, профессионально. Немногие представляют, как должен в идеале проходить процесс установки и уход за обогревом.

Стоит рассмотреть типичные ошибки, чтобы знать, как их избежать:

• Подбор греющего элемента по всей площади. Необходимо провести расчеты с учетом тех мест, где пленка не будет установлена. В ином случае можно остаться в холодном доме;
• Подключение кабеля в сеть, если не высохла стяжка или клеевой раствор. Чревато летальными последствиями;
• Нельзя ходить в твердой обуви по пленочному полу. Существует риск его повредить;
• Нельзя оставлять «воздушные карманы» вокруг теплой части системы. Ошибка допускается в случае монтажа инфракрасного пола в клей для плитки.

При монтаже конструкции в деревянном доме стоит быть предельно внимательным, и обогрев будет работать должным образом.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Удельная мощность теплых полов и ее расчет

Преимущества терморегуляторов Uriel

Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.

Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.

Потребление электроэнергии теплым полом можно контролировать

Дополнительно при расчете рекомендуется учитывать этажность. Если утепляется пол квартиры на первом этаже, то мощность нужно повысить на 10-15%. Во всех вышестоящих помещениях можно значения не повышать.

электрический теплый пол

Особенности и специфика монтажа

Если в качестве теплоносителя используется горячая вода, в этом случае монтаж теплых полов не представляет каких-либо сложностей. Вместо батарей отопления на пол укладываются специальные гибкие трубы, по которым и будет течь нагретая жидкость. Нагрев производится отдельным котлом или вода сразу поступает нагретой из центрального отопления. Второй вариант не совсем удобен, поскольку может использоваться только с началом отопительного сезона. Поэтому водяные полы применяются в основном владельцами частных домов, а в многоэтажных домах для их подключения должны быть предусмотрены отдельные стояки.

Нередко возникают проблемы у жильцов квартир, расположенных на первом этаже над подвальными помещениями. В этих случаях требуется устройство теплоизоляции по всему полу, чтобы тепло не уходило в пустоту.

Еще одной особенностью водяных полов считается невозможность их установки и нормальной эксплуатации с материалами, обладающими низкой теплопроводностью. Эффект от нагрева будет равен нулю, особенно, если такие материалы уложены в несколько слоев. Поэтому нужно заранее делать расчеты теплых полов, чтобы определить их работоспособность и эффективность.

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с P_уст.= 1960 Вт потребуется кабель длиной L_каб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет L_каб. = 110 м (P_уст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = S_у*100/L _каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

Способы подключения резистивных кабелей

Может быть интересно

Контуры подключаются между собой параллельно (рис. г).

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно P_уд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность P_уст. = 120*7 = 840 Вт.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается

Здесь важно не нарушить целостность кабеля

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

• Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
• С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
• Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
• Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

• Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если S_общ. = 24 м2, то может получиться, что S_у = 15 м2.
• Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
• При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
• Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами. При составлении схемы учитывайте следующие важные нюансы:

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

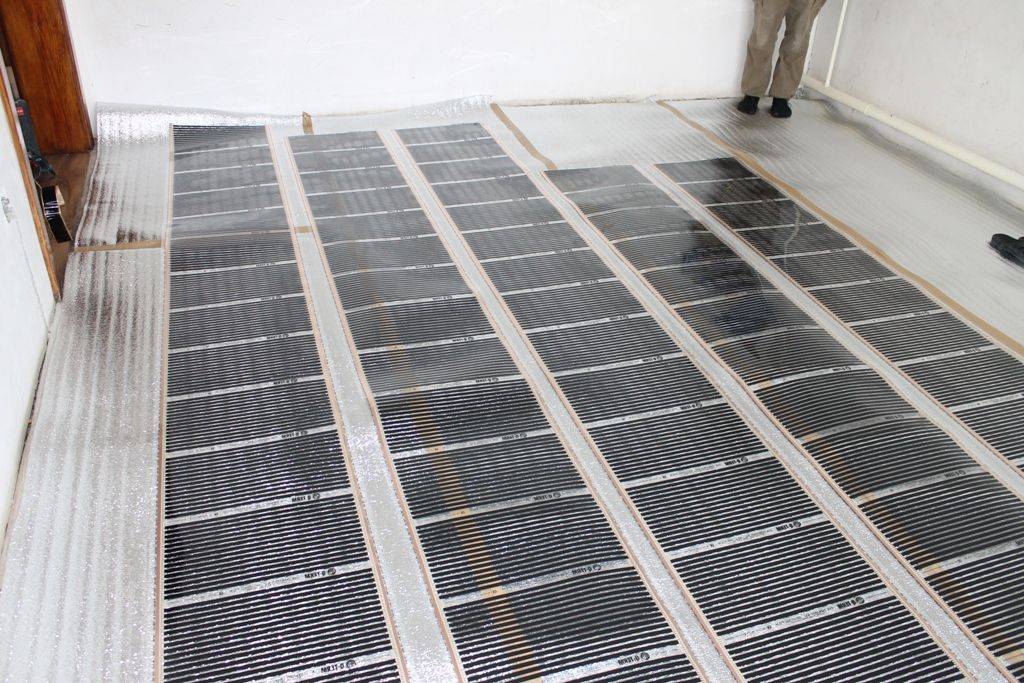

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Отделочные работы

Заключительный этап укладки тёплого пола в ванной под плитку – проведение отделочных работ.

Несколько нюансов, которым стоит уделить внимание:

• Качество плитки и официальный производитель. Плитка не должна лопнуть при нагреве помещения, а также не испортиться от выделения вредных веществ.
• Теплоизолятор используется не всегда.
• Перед укладкой плитку нужно поместить на несколько дней в обычную комнату, чтобы она прогрелась до оптимальной температуры.

Монтажные работы по укладке тёплого пола в ванной под плитку можно провести самостоятельно, не имея опыта. Обеспечивает дополнительный прогрев помещения, что необходимо в тёплое время года, когда батареи и обогреватели не справляются. По такому полу комфортно передвигаться босиком и в домашней обуви.

Подробная инструкция по укладке тёплого пола помогает сделать это быстро и качественно

Внимание стоит уделить и материалам, чтобы они прослужили долгие годы

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Управление электрическим теплым полом в загородном доме

Система может быть зональной, а может укладываться по всей комнате. Иногда нет нужды нагревать все помещение или хочется в целях экономии обогреть определенный угол (например, рабочее место). Да и постоянное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль необходим, если на несколько дней все семейство уезжает из дому.

Устройство электрических теплых полов в деревянном доме предусматривает монтаж датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать заданный температурный режим в помещении. Продвинутые вариации позволят следить за работой системы в автоматическом режиме. Так, можно задать параметры, чтобы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры следят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет опасная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу же распечатать для большего удобства при изучении.

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

• инфракрасный пленочный;
• проводной;
• нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Энергопотребление теплыми полами

Вне зависимости от того, на какой системе нагрева будет функционировать тёплый пол, энергопотребление зависит от:

• Качества подложки;
• Замкнутости помещения.

Мы проводили эксперименты, и выяснили, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. В частности, при качественной теплоизоляции основания и грамотно организованной вентиляции, для поддержания заданной температуры (+25˚C) в ванной комнате, тёплый пол (S=1,5 м2; W_общ = 135 Вт) в течение часа работал:

• 14 мин при закрытых дверях и отсутствии людей;
• 23 мин при закрытых дверях с 1 человеком внутри;
• 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

голос

Рейтинг статьи

Виды и характеристики

Теплый пол делится на два типа, но у них есть объединяющий фактор: поверхность пола обладает установленными проводниками тепла, не мешающими перекрытию вроде плит. И у каждого из них можно регулировать температурный режим. А виды теплого пола таковы:

Электрический – в качестве тепловых источников используются кабели (возможны плоские проводники на пленке). Пол нагревается при помощи электрического тока, который проходит по выше упомянутым проводникам.

Также нередко применяется система «теплый пол». Она актуальна в то время, когда погода теплая и полностью включать отопление бессмысленно. В частных домах отопление можно активировать самостоятельно, с минимальным режимом.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку ( полипропилен ), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

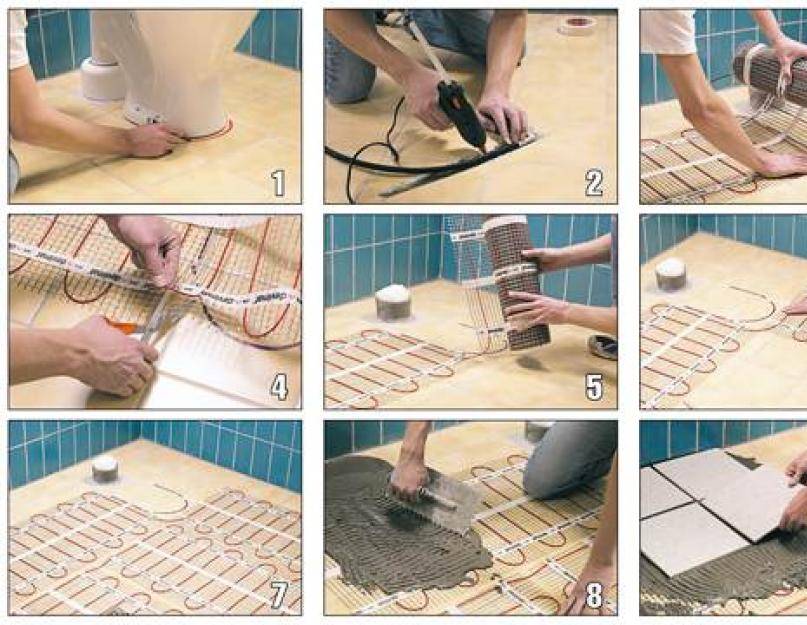

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

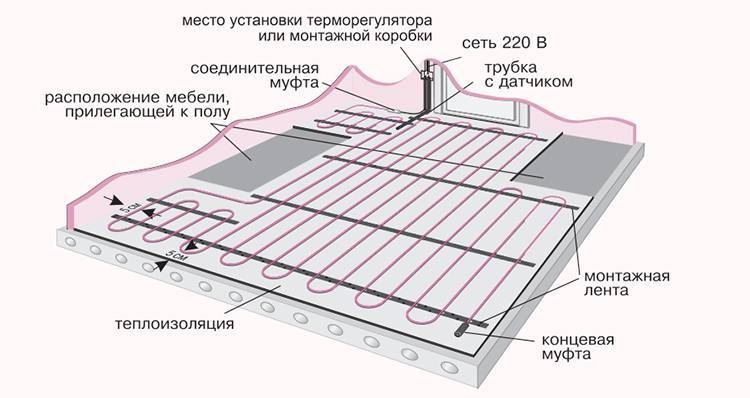

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
