Как подключить пленочный теплый пол своими руками

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется в следующем порядке:

  • Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
  • Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
  • Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
  • В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

  • Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
  • Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм 2. которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

  • Проверка работоспособности.
  • Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
  • Можно монтировать напольное покрытие.

Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя

Принципы работы

Функционирование ИК теплых полов, как это понятно из названия, основано в первую очередь на использовании инфракрасного излучения. Структура системы довольно проста: она состоит из электродов и специального покрытия, в которое встроены полосы, проводящие электрический ток. Прохождение тока через покрытие сопровождается излучением инфракрасных волн, что приводит к обогреву не только самого пола, но и всего помещения в целом.

Еще одним механизмом обогрева, посредством которого инфракрасные покрытия выполняют свою функцию, является теплопередача. Прохождение электрического тока через элементы теплого пола приводит к его нагреванию, после чего тепло передается напольному покрытию и воздуху в помещении.

Наконец, важную роль в осуществлении отопительной функции играет и процесс конвекции. Холодные слои воздуха возле пола нагреваются и поднимаются вверх, замещаясь новыми порциями холодных воздушных масс. Таким образом, непрерывно происходит постепенное прогревание всего воздуха в комнате.

Как подключить инфракрасный теплый пол — важность правильного монтажа

Теплое пленочное ИК-покрытие — это альтернативный широко используемый способ подогрева помещения любых параметров, который питается от электросети. В данной системе нагрев территории производится от специальной пленки (в составе которой имеется карбоновая смесь), подогреваемая медными проводниками по бокам. Дабы не возникло проблемы подгорания контактов, конструкция обладает защитным серебряным напылением.

Чтобы подключить теплый инфракрасный пол не понадобится очень много сил и затрат, важно лишь придерживаться определенных правил в монтаже. Все этапы подключения мы рассмотрим ниже и если их не соблюдать, то можно столкнуться с определенными поломками и неправильной работой системы

Причинами проблем могут быть:

  • Нарушение стандартов схем установки электрических систем.
  • Неправильные расчеты по соотношению площади комнаты и самого теплого напольного покрытия.
  • Применение при установке материалов, которые не предназначены для оборудования такой обогревательной системы.
  • Нарушение этапов монтажа паро- и теплоизоляционных слоев.
  • Использование при заливке стяжки смесей, которые не подходят для пленочных ИК-полов.
  • Неточный подсчет марки провода электрического питания и сечения касательно суммарной нагрузки.
  • Использование в качестве итогового слоя материалов с низкими показателями теплопроводности. Строго не рекомендуется применять на такой обогревательной системе натуральные ковровые текстильные покрытия.

Если придерживаться всех этих простых правил и правильно подключить инфракрасный теплый пол, вы получите экономную, долговечную и безопасную обогревательную систему.

С какими напольными покрытиями «дружит» пленочный теплый пол

Основой обогревательной системы выступает нагревательная углеродная пленка, которая при подключении к электросети начинает излучать инфракрасные лучи. За счет теплоотражающей подложки излучаемое тепло направляется на прогрев напольного покрытия. Это тепло может передаваться и другим предметам интерьера, которые располагаются в непосредственной близости.

Современную систему обогрева чаще всего устанавливают под паркетную доску, линолеум, ковролин. Они имеют оптимальную теплопроводность и отлично аккумулируют тепло. Но при монтаже пленочной обогревательной системы под ковролин и линолеум ее обязательно следует накрывать ДВП листами.

Обогревающую пленку можно без проблем стелить под плитку и ламинат

В сравнении с паркетной доской ламинат обеспечивает более низкую температуру пола. Чувствительное финишное покрытие быстро нагревается и также быстро остывает. Восполнить этот недостаток помогает система инфракрасного теплого пола, с которой отлично сочетается ламинат.

Кафель, несмотря на довольно презентабельный внешний вид, в качестве отделочного напольного материала применяется в домах нечасто. Причиной этому служит то, что холодная поверхность материала, по которой согласно отзывам хозяев, выбравших плитку в качестве напольного покрытия, особо не походишь в прохладное время года босиком. Но благодаря способности керамической плитки хорошо проводить тепло, в сочетании с инфракрасным теплым полом она обеспечивает превосходный эффект. За счет быстрого прогрева напольного покрытия и окружающих предметов создаются оптимальные условия для комфортного пребывания в доме.

Монтаж теплого пола

Плитку сажают на специальный клей для теплых полов. Чтобы увеличить качество связки нагревательной пленки и клея между ними прокладывают армирующую стекловолокнистую сетку.

Подготовка основания

Основание следует очистить и обеспылить

Для начала необходимо предусмотреть место подключения теплого пола, и сделать углубление в стене для установки термостата и размещения проводки.

После этого необходимо тщательно подмести пол. Поверхность должна быть чистая и ровная, недопустимо оставлять даже небольшие комочки грязи, торчащие шляпки гвоздей и другие неровности. На полу не должно быть резких перепадов по высоте больше 3 мм, например, в местах стыка досок или плит.

После этого весь пол необходимо застелить теплоизоляционным материалом. Лучше всего использовать тип теплоизоляции, рекомендованный производителем пленки. Края материала нужно закрепить при помощи скотча, чтобы он не смещался в процессе дальнейших работ. Толщина теплоизоляции должна быть не менее 3 мм.

Теплоизоляционный слой

Эксплуатация инфракрасного пленочного теплого пола

Инфракрасный пленочный пол имеет такие рекомендации к безопасной эксплуатации:

  • при попадании воды, поверхность естественным образом просушивают после выключения;
  • не включать систему сразу после влажной уборки;
  • нельзя крепить метизами двери или плинтуса, они могут повредить целостность покрытия;
  • запрещено настилать сверху одеяла, ковры, пленку из фольги, переставлять мебель.

Пленочные полы являются универсальными системами обогрева, они позволяют добиться оптимальной температуры воздуха при минимально возможном потреблении электрической энергии. Главное, приобретать материалы у надежных поставщиков, доверяя их установку профессионалам

Важно обращать внимание на сроки гарантии, наличие сертификатов, чтобы приобретенный товар отвечал высоким требованиям безопасности и установленным стандартам

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

  • неверная установка датчика температуры;
  • Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
  • отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
  • Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
  • Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В.  Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

№6. Крупные производители пленочного инфракрасного пола

Качество и соответствие реальных технических свойств указанным на упаковке зависит от имени производителя. Сегодня разных компаний, производящих теплые пленочные полы, становится все больше, но многие из них, к сожалению, предлагают не самые долговечные изделия

При покупке обращайте внимание на продукцию зарекомендовавших себя производителей:

  • Caleo — крупнейшая компания отрасли, ей принадлежат многочисленные инновации и разработки. Производитель из Южной Кореи занимается выпуском теплых пленочных полов с 2006 года, и с тех пор стал настоящим лидером сферы.
    Именно этой компании принадлежит разработка полов с антиискровой сеткой. Сегодня ассортимент включает несколько модификаций теплых полов: от бюджетных до элитных вариантов. Качество в любом случае на высоте, гарантия от 7 до 15 лет, в продаже также есть терморегуляторы, кабельные теплые полы и системы обогрева кровли, труб и водостоков;
  • Heat Plus — еще одна корейская компания, которая за несколько лет деятельности в России смогла сделать бренд узнаваемым, наладить продажи и сервисное обслуживание во многих крупных городах. Компания выпускает полосатую и сплошную инфракрасную пленку мощностью от 80 до 450 Вт;
  • TEPLOTEX — корейская компания, выпускающая только полосатую пленку, минимальная толщина 0,37 мм.
    При условии правильного монтажа пленка может эксплуатироваться в течение 30 лет. Ширина рулонов от 50 до 100 см;
  • Rexva — крупный корейский производитель, доля которого на родном рынке составляет около 60%. Отечественный покупатель не так давно познакомился с продукцией бренда, но уже успел оценить ее высочайшее качество. Компания также является одним из лидеров в плане инноваций. За счет двусторонней ламинации электротехническим полиэстером обеспечивается полная влагонепроницаемость. Кроме того, продукция выдерживает высокие температуры, трудно воспламеняется, не выделяет едкого дыма. Ширина пленки составляет 50, 80 и 100 см, толщина 0,338 мм;
  • Eastec — компания все из той же Южной Кореи, где была изобретена технология инфракрасных теплых полов и где сегодня производится большая часть подобной продукции. Компания предлагает пленку шириной от 30 см и мощностью от 65 Вт, поэтому ее продукция будет интересной в тех случаях, когда предложения других производителей не устраивают;
  • Monocrystal — украинская компания, которая позиционирует себя как единственного производителя пленочных инфракрасных полов на территории Европы и стран СНГ.
    В своей деятельности компания сочетает лучшие корейские разработки и достижения отечественных ученых. У производителя есть масса собственных решений, в числе которых пленка без серебряной пасты, но с увеличенным карбоновым слоем, что позволяет говорить о более стабильном электрическом контакте. Есть в ассортименте и специальная пленка под плитку, которая отличается наличием множества отверстий, что улучшает адгезию клея с черновым полом во время укладки плитки. Компания выпускает полосатое и сплошное покрытие 60 и 34 см мощностью 135-600 Вт. Есть пленка, где графитовое покрытие нанесено змейкой, а также изделия с шириной 24, 20 и даже 10 см, которые можно использовать на балконах, для монтажа на контур дверей, окон и т.д.

Особенности выбора

Относительно толщины пленки мы уже говорили. Кажется, более целесообразным покупать пленку не тоньше 3 мм. В США и Европе, где они используются давно, стандартом считается толщина 0,338 мм. Почему некоторые делают тоньше? Расходуется меньше материалов, следовательно, себестоимость ниже, а прибыли — выше.

Далее, нужно обратить внимание на равномерность графитного слоя. Он должен быть однородным и совершенно непрозрачным: чем больше толщина слоя, тем дольше срок эксплуатации

А если слой тонкий настолько, что светится, то вряд ли греть такая пленка будет долго. Так что смотрим через кусок пленки на свет, и если графит просвечивается — это не наш вариант.

При выборе обратите внимание на плотность карбонового слоя и на состояние шины

Обращаете внимание на медную шину сбоку пленки. Она должна иметь достаточную плотность и ширину, чтобы обеспечивать надежный контакт с карбоном

Нормальная ширина шины — 13-15 мм, меньшая может говорить о низком качество пленки. Если провести по пленке пальцем поперек, то шина ощущается как чуть более толстая — это нормально.

Существует еще одна тонкость в конструкции шины. В дешевых пленках в карбоновую пасту добавляют серебро, обеспечивая этим очень маленькое ее электрическое сопротивление. Это дает качественный контакт с шиной, но карбоновая часть горячая, а шина — холодная, что ухудшает контакт. Со временем шина может отслоиться и будет проскакивать искра, мощность нагрева упадет.

В результате работы над этой проблемой была разработана специальная конфигурация шины с антиискровой сеткой, которая выглядит как сеть полос из серебра на стыке карбонового покрытия и медной шины. При таком построении контакта расслоение практически исключено, и искры не будет. Серебряная сетка есть в пленочных теплых полах Caleo («Калео»). Судя по отзывам, работает такой обогрев надежно. Единственный минус — высокая цена.

При выборе греющей пленки обратите внимание на медную шину (кликните для увеличения размера)

Есть еще один нюанс. Продаются греющие пленки с прозрачными промежутками между блоками/полосами, и с мутноватыми, молочного цвета. Разница тут в принципе соединения. Прозрачные получаются при использовании клея, а мутные — при ламинировании. Не вдаваясь в тонкости: клеевые прозрачные через полгода эксплуатации становятся ломкими (клей пересыхает), а ламинированные эксплуатируются годами.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола

Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Технология укладки пола в домашних условиях

Для работы вам понадобится:

Рулон инфракрасной пленки;
При выборе пленочного пола следует обратить внимание на потребляемую мощность конструкции, температурные режимы и экологические параметры.
Качественное инфракрасное покрытие выделяет отрицательные ионы, которые наполняют комнату и препятствуют появлению плесени, пыли и разного вида грибков.
Идеальным вариантом станет пленка с двумя режимами работы: нагревом помещения и удержанием тепла. Приблизительный расчет расхода электроэнергии не должен превышать 40 Ватт/м².. Наиболее экономным вариантом станут механические модели

Они просты в использовании и отлично подойдут для небольших помещений

Контактные зажимы;
Зажимы представляют собой небольшие металлические крепления, которые пригодятся для соединения пленочного пола с сетевым кабелем.

Терморегулятор;
Терморегулятор не входит в комплект теплых полов, поэтому приобретать его придется отдельно.

Наиболее экономным вариантом станут механические модели. Они просты в использовании и отлично подойдут для небольших помещений.

Для масштабных площадей лучше использовать программируемые регуляторы. Так вы сможете контролировать температуру, задавая режимы работы системы самостоятельно, тем самым снижая затраты на электроэнергию.

Электронный терморегулятор всегда покажет вам точную температуру пола благодаря наличию дисплея. Его сенсорный аналог обеспечит вас информацией еще и о нагреве воздуха.

Электропроводка и изоляция;
Обычно входят в комплект вместе с инфракрасной пленкой.

Теплоотражающий материал;
Наличие подобной прослойки между полом и инфракрасными пластинами позволит максимально сократить тепловые потери.
При выборе учитывайте планируемое напольное покрытие. Для линолеума и ковролина выбирайте материалы с мягкой прослойкой, а для ламината и плитки – с твердой.

Обратите внимание, чтобы в состав не входила алюминиевая фольга. Лучше отдать предпочтение лавсановой пленке

Скотч;

Шумоподавляющая подложка.
Для ламината подойдет также полиэтиленовая пленка, а для ковролина – оргалит.

Пошаговая инструкция, как произвести укладку инфракрасного пола своими руками

  1. Замерьте участки, которые вы хотите обогреть. При этом учтите, что на них в дальнейшем не должны находиться предметы бытовой техники и мебели без ножек. Кроме того, все источники тепла вроде каминов, духовок и отопительных труб должны находиться минимум в 20 сантиметрах от пленки;

Выберите подходящее место на стене для установки терморегулятора;

Очистите поверхность пола от посторонних предметов и строительного мусора;

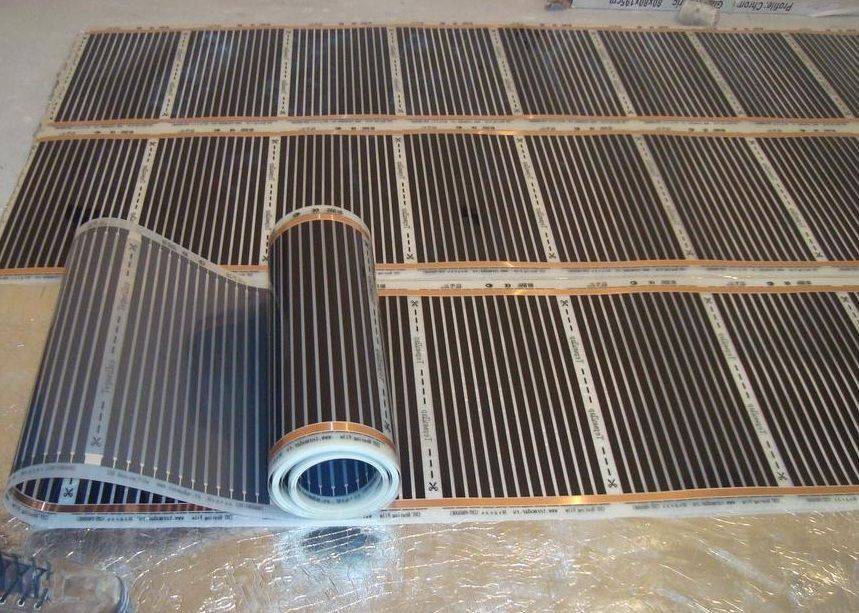

Разверните рулон инфракрасной пленки и разрежьте ее вдоль полос нагрева по специально выделенным линиям.
При этом старайтесь сохранить максимальную длину (в пределах 8 погонных метров). Это значительно уменьшит количество подключаемых проводов;

Разложите теплоотражающий материал на очищенную основу и закрепите листы между собой скотчем;

Поверх отражающей прослойки выкладывайте подготовленные полосы пленки так, чтобы медная полоса оказалась снизу.Все контакты направьте в сторону предполагаемого места расположения терморегулятора. Проследите, чтобы пленка нигде не пересекалась с плинтусами и прочими элементами декора;

Закрепите контактные зажимы с помощью пассатижей, молотка или специального заклепочника на металлические токоведущие полоски.
Клема должна разместиться таким образом, чтобы заклепка крепилась к токоведущей стороне, а сам зажим находился между слоями пленки (на медных вставках пленка двухслойная). Убедитесь в прочности крепления;

Используйте входящую в комплект битумную изоляцию на линиях отреза медной полосы и на срезе серебряных контактов внутри инфракрасной пленки;

Прикрепите пленку скотчем к теплоотражающему материалу.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Watch this video on YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

  1. От котла поступает горячая вода.
  2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
  3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
  4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой
