Взаимное расположение подземных коммуникаций

Уровень прокладки канализации

Несколько иные правила применяют, когда решают, на какую глубину нужно закапывать канализационную трубу в частном доме. Эта система работает иначе: стоки либо сливаются в септик самотёком благодаря уклону, либо прокачиваются насосом, поэтому не задерживаются в трубах и замерзать в них нечему.

Схема автономной системы канализацииИсточник www.alta-sib.ru

Тем не менее, глубину промерзания грунта нельзя не учитывать вовсе. В регионах с тёплым климатом сливные трубы заглубляют минимум на 70-80 см, и чем севернее расположена местность, чем суровее климат, тем глубже делают траншеи. Например, на вопрос, на какую глубину закапывать канализационную трубу в частном доме на Урале, специалисты отвечают: 2-2,5 метра.

Однако эта цифра носит рекомендательный характер и учитывает все возможные риски повреждения системы. Устранить их можно, если выполнить следующие требования:

• использовать трубы достаточного диаметра с минимальным количеством стыков;
• устроить уклон не менее 2-3 см на каждый погонный метр уличной магистрали;
• избежать образования «карманов» – провисов трубы относительно прямой линии;
• проложить трассу по прямой линии, без поворотов от точки выхода из дома до точки сброса стоков.

Такие колодцы устанавливают и на очень протяжённых прямых участках длиной более 15 метровИсточник postroikado.ru

На какую глубину закапывать канализационную трубу для септика, зависит и от её прочности. Используемые для таких систем полипропиленовые трубы могут иметь разную плотность. Их различают по цвету:

• оранжевые – более плотные и прочные, они могут выдержать давление грунта высотой до 3 метров;
• серые трубы не рассчитаны на такую нагрузку, их предел – 2 метра.

Глубина заложения септика – отдельный вопрос. Так как сам он обладает внушительными размерами, то его дно в любом случае опирается на незамерзающий слой грунта и подогревается им. Кроме того, внутри ёмкости постоянно идут процессы брожения с выделением тепла, поэтому его содержимое не замерзает.

На какую глубину закапывать септик, зависит от следующих факторов:

• его расположения и удалённости от дома и протяжённости канализационного трубопровода;
• высоты точки вывода трубы из здания;
• рельефа участка;
• глубины укладки труб.

Установка септиков в котлованИсточник cdelayremont.ru

Необходимо учитывать и модель самого септика: его общую высоту, высоту горловины, точки ввода канализационных труб, а также рекомендации производителя.

Иногда из-за низкого расположения конечной точки слива ёмкость требуется сильно заглублять, что не всегда целесообразно и не всегда возможно из-за особенностей грунта или высокого уровня грунтовых вод. В таких случаях можно включить в систему повышающий фекальный насос либо соорудить самодельный септик из бетонных колец.

Но лучше заранее составить проект системы в вертикальном разрезе и попробовать найти оптимальный вариант, чтобы сюрпризы не возникали в процессе работы.

Видео описание

О том, как выбрать глубину прокладки канализационных труб и септика, рассказывается в видеоролике:

Заключение

Если вам трудно определиться, на какой глубине прокладывать канализацию в частном доме или проводить водопроводную магистраль, проще всего пройтись по соседям и узнать, как это делали они, и какие проблемы возникли в том или ином случае. Чужой опыт – самый надёжный и недорогой способ исследований. Если же вы строитесь на малозаселённом участке, то лучше обратиться за советом к специалистам.

Септик расстояние по СНиП

Как известно локальное сооружение, это часть канализационной системы и необходимо ответственно подойти к выбору его местоположения.

Cептик – это устройство в котором накапливаются и очищаются сточные воды, поступающие из дома.

Для того чтобы на участке и около установки не чувствовался неприятный запах, необходимо не только выбрать модель, производительность которой соответствует условиям использования, но и правильно вычислить расстояние от септика до дома, питьевого колодца, дороги, деревьев, забора.

Место установки по СНиП

Место для локальной установки следует выбирать подальше от жилого здания, где-то на окраине участка, а если рельеф местности холмистый, то выбор ляжет на самую низкую площадку участка.

В таком случае, очищенные канализационные стоки будут выходить с участка с помощью подземных вод.

Если очистная установка сделана самостоятельно или приобретена, то расстояние от дома до септика, должно соответствовать СНиП нормам и санитарным требованиям, действующим на территории нашей страны.

В санитарных нормах и СНиП требованиях четко определено месторасположение септика на участке, например, расстояние от септика до соседского забора, питьевого колодца, фундамента дома и другие нормы.

В соответствии со СНиП-ом, локальные установки для доочистки воды необходимо расположить на 5-и метровом расстоянии от жилого дома, а отстойник можно расположить ближе.

Схема расположения септика относительно других объектов.

В ином случае фундамент здания не будет защищен от избыточной влаги.

Если хотите чтобы фруктовые и другие деревья не пострадали от избытка вод, а корни у них не подгнили, то расстояние от посадки до очистного сооружения должно быть минимум 4 м. В данном случае имеются в виду не влаголюбивые растения, которые можно разместить вблизи фильтрационного поля, разбив цветник.

Если на местности не проведен водопровод и воду берут из колодца или скважины, то (учитывая рельеф) необходимо расположить септик на расстоянии от 20 до 50 м от питьевого колодца или водозабора. Если смотреть реально, дачные участки достаточно малы, чтобы выдерживать такие нормы, поэтому септик от места забора воды, располагают как можно дальше.

Монтаж очистной установки необходимо согласовать с соседями, так как от неправильно расположенного сооружения (если расстояние до септика вычислено неверно и не соответствует нормам), это отрицательно сказывается не только на экологии всего участка и на здоровье соседей, но и на качестве колодезной воды.

При монтаже септика для его дальнейшего функционирования необходимо руководствоваться инструкцией по установке устройства.

Если на участке обустроена индивидуальная очистная станция, то СНиП строго не регламентирует ее месторасположение. Но учтите, что все производимые работы должны согласовываться с местной администрацией.

Септик и соседи

Септик можно соорудить самим. Он создается из бетонных колец, швы заделываются цементным раствором и гидроизолируются.

Если два соседних участка разделены забором, то расстояние от локального сооружения, расположенного на вашем участке, до соседского забора должно быть не менее 2 метров.

Также следует учесть, что если дом расположен на местности, где рядом проходит дорожная магистраль с частым движением машин, то локальную станцию следует разместить на 4-х метровом расстоянии от дороги.

По мере накопления в очистном сооружении осадка и отходов необходимо его периодически очищать, поэтому следует оставить место для подъезда ассенизаторной машины. Так как шланг машины бывает длиной до 10 метров, то септик должен иметь максимальную глубину около 4 м, чтобы шланг мог достать до дна станции.

Современные очистные станции не требуют монтажа специальных насосов и оборудования. Для того чтобы установка работала автономно, нужно обеспечить работу самотечной системы.

Именно это и определяет ограниченный промежуток от трубопровода до установки, которая не должна быть удалена от дома на большое расстояние, так как в этом случае локальное сооружение придется разместить глубже обычного.

Правильно определив расположение локальной станции от дома, фундамента, питьевого колодца, забора, дороги, водоема и др. локальная станция будет более надежной и долговечной. Так как полностью все нормы СНиП знают только профессионалы, то, начиная работу по установке септика или проведению канализационной системы необходимо обратиться к специалистам.

Специфика прокладки коммуникаций в частных домах

При создании систем водоснабжения и канализации частного дома могут быть использованы разные варианты — от подключения к централизованным сетям, до создания автономных комплексов. К наиболее ответственным случаям относят забор воды из скважины с одновременным использованием септика. Здесь необходимо не только выдержать правильное расстояние между трубопроводами канализации и водопровода, но и максимально разнести точки забора воды с участками фильтрации стоков. При создании проекта необходимо составить подробную схему прокладки коммуникаций, в которой должны быть отражены:

• уровни прокладки труб;
• расстояния между параллельными каналами;
• участки пересечения трубопроводов;
• точки ввода труб в дом и в наружные элементы систем.

Внутренняя часть системы практически ничем не отличается от устройства канализации многоквартирного дома. Единственной особенностью является сравнительно малое число сантехнических приборов, приходящихся на один стояк. Это снижает нагрузку на трубопровод, но не снимает никаких санитарных или технических требований в отношении допустимых расстояний.

Важный фактор — материал, из которого изготовлены трубы. Требования и нормативы для чугунных и пластиковых видов существенно отличаются друг от друга. Если участок небольшой, рекомендуется использовать современные полипропиленовые или ПВХ трубопроводы, которые можно размещать намного ближе друг к другу. Например, расстояние между водопроводом и канализацией по горизонтали для чугунных каналов — не менее 3 м, а для пластиковых — 1,5 м.

Коммуникации в частных домах

В отдельно стоящем сооружении обустройство систем для подачи и отведения жидкости существенно отличается от тех, что устраиваются для квартир. Вода в таких случаях обычно поступает из скважин или общей трубы. Подключаются трубы для ее введения в постройку, выполняется дальнейшая их прокладка в соответствии с инженерными расчетами.

Канализационный отдел коммуникаций может быть наружным или внутренним:

1. При обустройстве наружной системы выполняется отведение жидкости в отстойник или специально обустроенное очистное сооружение.
2. При внутренней системе стоки отводятся от сантехнических устройств за пределы дома.

Систему водоотведения нередко устраивают с обязательным наличием септика, который выполняет очистку стоков биологическими методами. Наиболее простым вариантом будет обустройство выгребной ямы, которую необходимо регулярно подвергать очистке. В этом случае целесообразным будет стены ямы обложить кирпичом или установить в нее бетонные кольца. Дно зачастую оставляют в естественном виде. При оборудовании такого резервуара для сточных вод необходимо будет использовать специальные насосы с целью откачки содержимого.

Расстояние от подземных коммуникаций до фундаментов

СНиП 2.07.01-89 допускает укладку подземных коммуникаций в границах опорных фундаментов и эстакад трубопроводов с условием обеспечения мер защиты при осадке фундаментной основы, авариях в линии.

Строительными актами СНиП 2.07.01-89 установлены следующие дистанционные пределы до опорных фундаментов домов:

• водопровод – 5 м;
• индивидуальная и ливневая (дождевая) самотечная канализация – 3 м;
• напорная канализация – 5 м;
• дренажный трубопровод – 3 м, сопутствующий дренаж – 0,4 м;
• газопроводы низкого, среднего и высокого напора – 2, 4, 7 или 10 м соответственно;
• теплосети – от стены тоннеля 2 м, от защитной оболочки труб при бесканальной укладке – 5 м;
• электрокабельные линии и кабели связи – 0,6 м;
• коммутационные каналы и тоннели – 2 м.

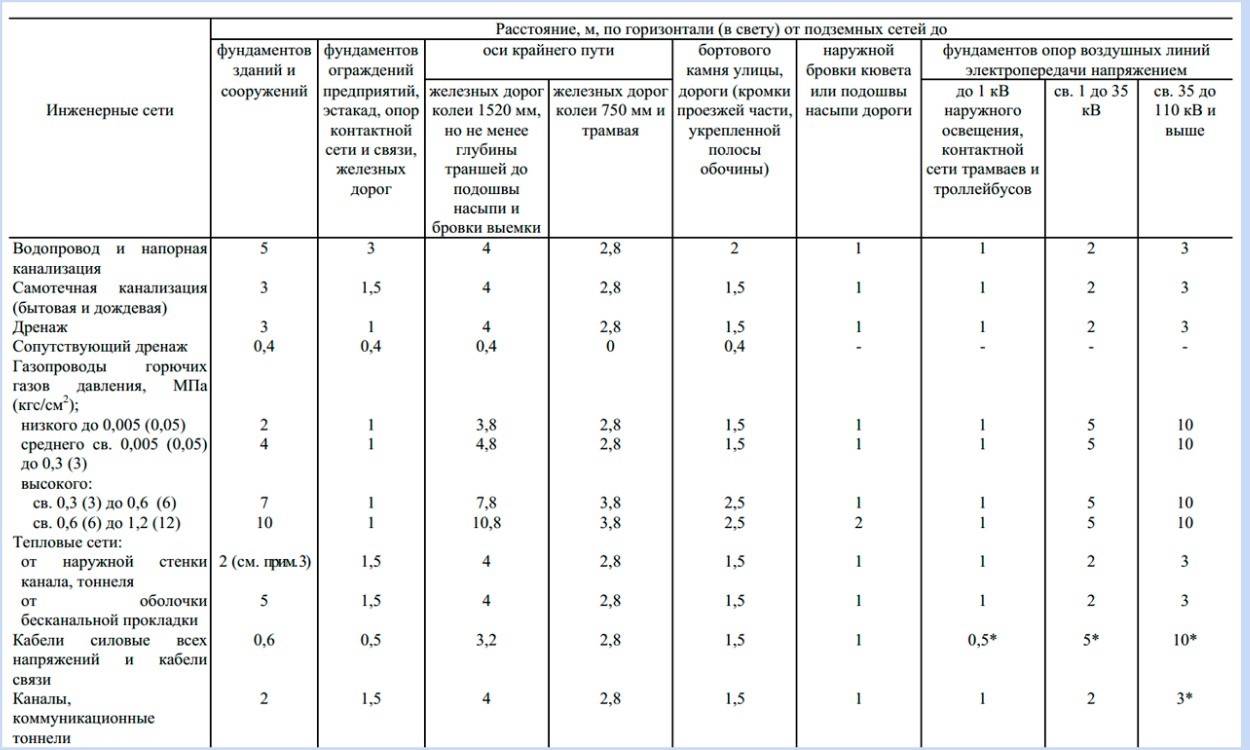

Рис.4 Строительные нормы дистанций между коммуникациями и подземными сетями

Глубина, ширина, размеры траншеи наружного водопровода

Для водопровода, в отличие от электрокабеля, нет строгой регламентации формы траншеи. Можно делать прямые, трапециевидные и смешанные траншеи.

Однако, рекомендовано делать траншею имеющей в сечении перевернутую трапецию, если траншея глубокая и/или грунт на участке сыпучий. Такое сечение уменьшает возможность обвала стенок траншеи и частично снижает вертикальную нагрузку на трубу, после засыпания. Ширина такой траншеи делается не менее 50 см на дне и 80 см (у поверхности).

Если глубина траншеи небольшая (о глубине чуть ниже) или вы используете машинную копку, можно сделать траншею прямой. При большой глубине прямой траншеи стенки придется укреплять щитами, до засыпки.

Важно! При устройстве траншеи не забываем про уклон в 5˚ водопровода в сторону источника

Расположение септика на участке

Планируя место под установку очистного устройства, нужно придерживаться правил, только так можно быть уверенным в отсутствии проблем в будущем. Ведь даже получив разрешение от соответствующих инстанций, нельзя делать как хочешь, не исключено, что в дальнейшем будет производиться проверка проведенных работ на соответствие проекту.

Видео: Санитарные нормы на обустройство скважин и септиков

https://youtube.com/watch?v=uKOJwWTqBuk

Нормативные документы

При установке септика придется придерживаться правил и норм, которые регулируются следующими документами:

1. Основополагающим документом, на который надо ориентироваться в первую очередь – СНиП 2.04.03-85, в нем регламентирован процесс строительства наружной сети канализации и сооружений;
2. Если в качестве водоснабжения используются скважина или колодец, дополнительно учитываются требования прописанные в СНиП 3.05.04-85 – наружные сети и сооружения водоснабжения и канализации и СНиП 2.04.01-85 – внутренний водопровод и канализация зданий;
3. СанПиН 2.1.5.980-00 – описаны требования к охранным мероприятиям направленным на соблюдение чистоты поверхностных вод;
4. СанПиН 2.2.1./2.1.1.1200-03 – регламентирует нормы по созданию санитарно-защитных зон возле опасных для экологии объектов.

Расстояние до колодца, скважины

Наиболее жесткие требования прописаны для размещения септика возле точек водозабора. Ведь не секрет, что попадание нечистот в грунтовые воды может привести к загрязнению большого количества источников и вызвать отравление у людей.

И даже с учетом того, что сегодня большинство заводских установок герметичны и производятся из сверхпрочных материалов, от аварии никто не застрахован. Именно поэтому, расстояние от септика до источника питьевой воды (колодец, скважина и т.п.) должно быть максимально большим.

Правильно расположенный септик должен находиться на расстоянии 20 и более метров от колодца или скважины. Кроме того, водозаборная точка должна находиться выше него по направлению течения грунтовой воды. Однако, если на участке преобладает такой вид грунта как: песчаный, супесчаный или суглинистый, то минимально допустимое расстояние увеличивается до 50 метров.

Расстояние до водопровода

В нормативных документах прописаны правила и для расположения септика вблизи труб централизованного водоснабжения. Там сказано, что отстойник должен быть не ближе 10 метров от водопровода. Это защитит водопровод от загрязнения в случае аварии.

Расстояние до дома

Расстояние от дома до очистного сооружения по правилам должно быть не менее 5 метров. Это требование в первую очередь должно соблюдаться для систем доочистки стоков (инфильтраторы, дренажные канавы, поля фильтрации и пр.). Локальные очистные станции, такие например как Топас, Юнилос, можно установить и ближе.

Располагать отстойники более чем на 5 метров так же не желательно, так как чем больше протяженность трубопровода тем выше риск его разгерметизации. Поэтому установка септиков более чем на 20 м. от фундамента дома не рекомендуется.

Расстояние до соседнего участка, забора

Конечно хочется расположить септик в стороне и подальше от своего дома, однако не стоит игнорировать интересы соседей. Поэтому при составлении проекта следует учесть следующие правила:

1. от забора соседнего участка до септика должно быть не менее 2 м;
2. до дороги с оживленным движением – 5 метров.

Расстояние до сада

От большого количества влаги растения могут погибнуть. Если рядом с садом будет находиться очистная установка, то от избыточного увлажнения деревья и кустарники могут заболеть и погибнуть. Поэтому, расположение септика, а особенно систем почвенной доочистки стоков, не желательно ближе чем в 5-ти метрах от деревьев.

Другие требования

Выбирая место под установку септика следует учитывать и такие факторы как:

• установку рекомендуется делать в местах с наличием мягкого грунта, это значительно облегчает земельные работы;
• от фундамента хозяйственных построек до септика должно быть не менее 3 м.;
• СНиП так же регламентирует и регулярную очистку камер отстойников, поэтому очистные сооружения должны иметь свободный подъезд для ассенизаторского автомобиля.

Объект	Расстояние от септика до объекта (м.)
Дом	5
Колодец, скважина	20 — 50
Водопровод	10
Забор, соседний участок	2
Проезжая часть	5
Хоз. постройки	3
Деревья	4
Водохранилище	30
Реки, ручьи	10

Пособие к СНиП 2.04.02-84

Основной проблемой просадочных, засоленных и набухающих грунтов является их низкая несущая способность при переувлажнении. Она может привести к просадке водопровода и его повреждению.

Эксплуатационная надежность обеспечивается:

Способностью трубопровода деформироваться без ущерба для герметичности;

Этим свойством в полной мере обладают полиэтиленовые трубы

• Контролем за утечками воды;
• Отводом воды при утечках в ливневую сеть или в складки рельефа;
• Высокой скоростью устранения утечек.

При проектировании водосети на проблемных грунтах приоритет отдается надземной прокладке. В зданиях водопровод прокладывается выше уровня пола или в водонепроницаемом подполье с отводом воды при утечках.

Проблемный грунт  вынудил проложить магистральный водопровод на опорах

Трубопроводы водосети и аккумулирующие емкости следует располагать на участках  с минимальной толщиной грунта, обладающего низкой несущей способностью, с обязательным обустройством дренажа.

Аккумулирующая емкость для воды

На участках с вероятностью просадки грунта на 20 см и более для систем водоснабжения 1 и 2 категорий обеспеченности подачи следует применять только трубы со сварными соединениями (как стальные, так и полимерные). Для водопроводов  3-й категории допустимо применение труб с раструбными соединениями при условии их уплотнения эластичными кольцами и манжетами.

Сварка соединения полиэтиленового магистрального водопровода

При прокладке стальных подземных трубопроводов на засоленных грунтах следует уделить особое внимание их защите от коррозии

Один из способов защиты: стальная труба помещена в полиэтиленовую оболочку с теплоизоляцией и греющим кабелем

Выбор места прокладки канализации

В частных домах обязательна установка очистного устройства, чья задача заключается в отведении загрязненной воды. Раздельная канализация подразумевает две траншеи для вывода сточных вод: ливневого дождеприемника и хозяйственно-бытового слива. Канализационные трубы сечением меньше 50 мм закапываются на 30 см от уровня, где грунт принимает нулевую температуру. От 50 мм и больше требуют полуметрового углубления ниже глубины почвенного промерзания.

Схему разведения трубопроводов и местоположения колодцев под канализацию продумывают заблаговременно

Для рационального размещения септика важно определиться с местом водозаборной скважины, также не забывать про все рекомендуемые СНиПами и санитарными нормами расстояния. Канализационные колодцы – это капитальные сооружения для продолжительной эксплуатации

Если изначально установить не в том месте, перенести их практически невозможно.

Подобный подход к возведению систем водоотведения позволяет понизить риски аварийных ситуаций, протечек и застоев стоков. При планировке требуется учесть:

• дистанцию между близлежащими магистралями;
• отдаленность от своих и соседских построек;
• расстояние до улицы и автотрассы;
• сечение канализационной трубы;
• местоположение водоносных источников.

Для точного определения глубины и расположения коммуникации под землей действуйте в следующем порядке:

1. Составьте точный план всех магистралей с учетом нормативов, указанных в СНиПах.
2. Перепроверьте, соответствуют ли проектные данные графическим схемам или чертежам.
3. Уточните перед укладкой новых коммуникационных линий – есть ли на месте их расположения старые трубопроводы или отрезки электросети.

Все эти действия помогут предотвратить проблемы с повреждением электрокабеля, если на месте прокладки труб он присутствует, а также не поломать имеющиеся магистрали во избежание аварийных ситуаций.

Основные правила расположения септика

Между источником питьевой воды и сооружением, в которое стекают стоки, предусматривается большое расстояние. Это обусловлено тем, что после очистки стоки часто выводятся через дренажный колодец в грунт (когда не предусмотрена возможность их вывоза из герметичного контейнера). Если рядом расположена скважина, в которой не предусмотрено герметичное дно, то забор воды в данном случае производится из водоносных слоев, куда могут попасть стоки.

Даже если был составлен и одобрен соответствующими инстанциями проект объекта, есть вероятность, что впоследствии будут проводиться проверки. В результате все равно придется разнести септик и гидротехническое сооружение по участку. Чтобы сразу правильно расположить источник воды относительно выгребной ямы, следует изучить, какие нормы введены с целью регулировки данного вопроса.

На основании данных нормативных документов реализуется монтаж фильтровальных сооружений, обеспечивающих очистку стоков, а также определяется вероятность проседания грунта, что приведет к нарушению целостности коммуникаций и загрязнению грунта, воды. Кроме того, благодаря перечисленным документам регулируется не только процесс монтажа очистного сооружения, но и его функционирование.

Какие объекты учитываются при размещении

Если на участке располагают септик, ответ на вопрос, сколько метров должно быть между сооружениями, которые расположены на участке, и выгребной ямой, зависит от количества объектов.

Кроме скважины/колодца следует учитывать местоположение других построек:

жилой дом: рекомендуется обустраивать септик не ближе 5 м от окон, дверей, такая необходимость обусловлена распространением запаха сточных вод, а еще соединений, которые высвобождаются в процессе брожения загрязненной жидкости, дополнительно принимают во внимание и возможность нарушения плотности почвы под постройкой из-за близкого соседства с очистным сооружением, при этом действует правило: чем дальше располагается септик, тем лучше;
если интересует, на каком расстоянии строить очистное сооружение, рекомендуется учесть и удаленность забора с каждой из сторон: со стороны дороги оставляют не менее 2 м, столько же необходимо отступить от ограждения, которое установлено на границе с соседями, опять же, в обоих случаях рекомендуется обустраивать септик как можно дальше;
газопровод должен находиться на расстоянии от 5 м и более;
до скважины/колодца оставляют от 20 до 80 м;
удаленность водоема — от 10 до 30 м.

Дополнительно учитывают расположение сада. Очистное сооружение должно устанавливаться не ближе 5 м относительно крайних деревьев.

Расположение на участке септика.

Это обусловлено высокой интенсивностью увлажнения почвы, т. к. от септика регулярно отводится очищенная вода через дренажный колодец.

Как определить расстояние с учетом характеристик грунта

В зависимости от плотности почвы определяют местоположение очистного сооружения. Если грунт плотный, можно устанавливать септик на минимально допустимом расстоянии до окружающих его объектов. Такое решение подходит в случае, когда участок небольшой. При этом не придется отказываться от идеи установки септика ввиду нехватки места.

Обустройство очистного сооружения лучше выполнять на более плотных грунтах, т. к. жидкость в данном случае не будет активно увлажнять соседние участки. Чтобы определить структуру почвы, можно заказать ее анализ. Это позволит более точно рассчитать расстояние до септика от источника воды.

Особенности установки в различных грунтах

Установленный септик в грунте.

Возможные варианты:

• глина — в данном случае можно сооружать скважину на минимально допустимом расстоянии от очистного сооружения, структура грунта плотная, поэтому создается надежный барьер между септиком и источником воды;
• суглинок — данный тип почвы уступает глине, поэтому рекомендуется увеличить это расстояние до 35 м;
• песчаная, супесчаная почва хорошо пропускает жидкости, а значит, источник воды сооружается не ближе 50 м от септика, а лучше обустроить скважину дальше — на расстоянии до 80 м.

Расположение колодцев

Владельцы часто используют водозаборные колодцы или скважины для обеспечения дома и участка водой в условиях отсутствия централизованных магистральных сетей водопровода. В этом случае приходится сооружать и автономную канализацию. Для устройства колодцев требуется выбрать удобное место, но не следует забывать о нормативных расстояниях между точкой забора питьевой воды и септиком – своим или соседским. Данное предостережение касается санитарных правил.

Водозаборное сооружение, предназначенное для автономного снабжения усадьбы водой, должно находиться на «чистом» участке неподалеку от дома. При этом требуется выдерживать расстояние не менее 50 метров от потенциальных источников заражения:

• выгребных ям,
• свалок,
• септиков,
• хозяйственных построек, предназначенных для хранения удобрений в виде навоза или химикатов,
• сараев для домашнего скота,
• мест мойки машин и т.д.

Лишь в некоторых случаях допускается уменьшать дистанцию до 20 метров.

Водозаборные колодцы и скважины не следует сооружать на заболоченных и затапливаемых в период паводков участках. Не рекомендуется их устанавливать и вблизи автодорог с интенсивным движением. Соблюдение вышеописанных правил позволит получать чистую питьевую воду, без загрязнений.

Несмотря на то, что колодцы при устройстве автономного водоснабжения можно приближать к подземной части строения на расстояние до 3 метров, следует учитывать тот факт, что малозаглубленные фундаменты плохо реагируют на подобное соседство. Правильным решением в этом случае станет увеличение дистанции между объектами на максимально возможную длину – до 15 метров.

Герметичные канализационные септики допускается устанавливать на расстоянии семи метров от фундамента дома. При отводе стоков в централизованную сеть, колодцы монтируют на поворотах трубопровода и в местах его стыковки с выпусками и коллектором.

Схему разводки продумывают заранее, выбирая наиболее рациональные варианты размещения труб и колодцев. Последние относятся к капитальным, долговременно эксплуатируемым объектам. Переносить их бывает довольно затруднительно, поэтому к вопросу расположения элементов водопроводной и канализационной сети следует подходить ответственно.

Расстояние от водопровода до фундамента и канализации – требования и нормы Расстояние от водопровода до фундамента и канализации – требования и нормы Функциональность жилого дома и удобство проживания в нем обеспечивает подведение к строению сетей водопровода и

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

Дистанция до здания должна давать возможность проведения монтажных и ремонтных работ, обеспечивать защиту смежных трубопроводов, при возникновении аварий, связанных с размывом грунта, размерные параметры должны обеспечивать сохранность фундаментной основы от подмывания.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

• зданий и сооружений – 3 м, при монтаже напорной канализации – 5 м;
• защитных оград предприятий, автомобильных эстакад, опор электросетей, железнодорожных путей -1,5 м;
• железных дорог шириной с колеи 1520 мм не меньше глубины траншеи до насыпной основы и края выемки – 4 м;
• рельсовых путей с колеей 750 мм – 2,8 м;
• бордюров улиц, усиленных обочин автодорог – 1,5 м;
• внешней кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор линий электрических сетей, проходящих по воздуху: – до 1 кВт (уличное освещение, контактные провода городского электротранспорта) – 1 м; – 1 – 35 кВ. – 2 м; – 35 – 110 кВ. – 3 м.

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

Рис.6 Примеры прокладки подземных инженерных коммуникаций
