Как рассчитать подходящее расстояние между колодцами канализации

Местные канализационные системы

Постройка локальной системы утилизации канализационных стоков – это практически единственный приемлемый вариант решения проблемы благоустройства частных домовладений и других загородных объектов.

Чтобы такая локальная канализация функционировала эффективно, важно при ее строительстве учитывать все требования строительных правил и нормативов. При проектировании системы водоотведения нужно учитывать следующие моменты:

• рельеф местности в области застройки;
• характеристики почв на месте строительства;

• нахождение вблизи строительной площадки источников получения питьевой воды и санитарных зон;
• наличие построек и других коммуникаций, уже имеющихся на участке.

Основная сложность при устройстве системы канализации заключается в постройке сооружения для приема и утилизации стоков. Такое сооружение может быть представлено:

• накопителями – герметичными емкостями для аккумулирования жидкости, которые нужно будет по мере наполнения откачивать при помощи спецтехники – машины ассенизаторов;
• отстойниками – это обычные септики, в которых происходит очищение стоков за счет отстаивания. Окончательная очистка происходит при фильтрации жидкости через почвенный фильтр;
• станциями глубокой биоочистки – современными установками, которые обеспечивают полный цикл очищения стоков.

В любую местную систему водоотведения обязательно входят колодцы. Это могут быть готовые пластиковые конструкции или самодельные сооружения.

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

Зачем нужен угол уклона

Чтобы сточные воды в канализации забирали с собой плотные частицы нужно укладывать трубы под определенным уклоном. Угол наклона должен устанавливаться по фиксированным, установленным нормам СНиПа. Для сокращения времени монтажа или при работе неквалифицированных мастеров многие получают канализационную систему, которая работает с нарушениями или совсем не справляется с задачей:

1. не обращая внимания на фиксированную норму установки уклона или при выдержке угла уклона в значении ниже минимального, происходит нарушение работы всей системы. При таких ошибках сток воды будет с пониженной скоростью. Это приведет к быстрому засору канализации. Нужно будет часто прочищать канализацию. К примеру, при установке унитаза меры выставления уклона трубы в правильном положении были проигнорированы, то остатки жизнедеятельности человека не будут смываться тщательно. Начнут скапливаться, разлагаться. Это приведет к молниеносному распространению неприятного запаха по всему жилому помещению;
2. если показатель наклона будет значительно превышен, то засора не избежать. Сточные воды с большой скоростью проходить коммуникациям, омывая твердые элементы, не унося с собой. Это приведет к скоплению зловонного запаха, распространению по дому;
3. при несоблюдении установленного показателя угла наклона труб произойдет заиливание магистральной системы. Прекратится работа всей канализации. Возникнет неприятный запах, появится повод для замены, чистки;
4. в многоквартирном доме, при отсутствии норм установки уклона может произойти протекание, прорыв коммуникации. Будут проблемы со сливом у всех жителей, пока не устранится проблема;
5. пластиковые трубы, установленные в неверном положении, будут страдать от заиливания, засоров. Чугунные коммуникации подвержены коррозии, что приводит к протечке – все отходы будут проникать в подвальное помещение, распространяя зловоние по всему подъезду.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Канализационные системы частных домов

В обустройстве загородных участков нередко используются автономные системы канализации, которые отличаются наличием большого количества положительных качеств. Некоторые системы оказываются более выгодными экономически по сравнению с использованием центрального коллектора, а другие оказываются единственным возможным решением проблемы канализации.Для нормального функционирования наружной канализации и обеспечения качественного обслуживания конструкция системы должна быть устроена с соответствием норм и правил, отображенных в соответствующих документах.Схема установки канализационной системы и ее работа во многом зависят от факторов, к которым относятся:

• топографические показатели выбранной территории;
• типы грунтов, находящиеся на участке;
• наличие неподалеку от участка источников водоснабжения;
• схема расположения инженерных подземных сетей, которые уже присутствуют на территории.

Устройство канализации может быть довольно простым: простейшая конструкция состоит из единственного отрезка трубопровода, который транспортирует стоки в яму или септик, находящийся за пределами здания. Нужно знать, на каком расстоянии от дома делать септик. Самый простой септик может быть сделан из автомобильных покрышек, уложенных вертикально друг на друга: стоки все равно будут фильтроваться, а твердые фракции периодически откачиваются ассенизаторской машиной. Такая конструкция хорошо подходит для установки на загородных или небольших городских участках. Чтобы канализация работала нормально, ей достаточно обеспечить постоянный уклон и периодически осуществлять откачку.

Смотровой дренажный колодец – виды и способы монтажа

Конструкция смотровых колодцев для дренажа

На фото можно увидеть, что у всех смотровых колодцев схожая конструкция.

• основа;
• лотковая часть;
• рабочая камера;
• горловина;
• люк.

Смотровые колодцы для дренажа могут быть круглой или квадратной формы. В основание конструкции обычно закладывают железобетонные плиты, помещая их на щебень. Их конструкционное решение представляет собой лоток – в него на входе переходит трубопровод.

В своей нижней части лоток принимает форму трубы. Этот элемент изготавливают из бетона, а его поверхность затирают. В ряде случаев еще выполняют железнение. По обе стороны лотка делают полки – на них в ходе проведения эксплуатационных мероприятий располагаются мастера.

Его горловина закрывается люком из чугуна или полимерного материала, который возвышается над поверхностью грунта на 7-20 сантиметров. Схема устройства традиционного смотрового колодца предусматривает, что верхняя часть с крышкой в любой момент должна быть доступной для наблюдения за уровнем жидкости.

Виды смотровых дренажных колодцев

В зависимости от конструкционных решений смотровые колодцы бывают:

• контрольными – их обустраивают в месте соединения дворовой сети с уличной, но только за красной чертой застройки;
• поворотными – они устанавливаются там, где меняется направление трубопроводов. Лоток в таких конструкциях должен обладать формой в виде плавной кривой и точно повторять изгибы поворота;
• перепадными – их монтируют на тех участках, где не совпадают уровни нахождения подводящей и отводящей труб;
• промывными – такие конструкции размещают на стартовых участках, на которых жидкость в результате невысокой скорости передвижения может преобразоваться в осадок. Его можно устранить путем промывки трубы;
• линейными – обустраивают их на прямых отрезках трубопровода. Между такими смотровыми колодцами необходимо рассчитать расстояние с учетом диаметра труб;
• узловыми – их устанавливают в месте, где пересекаются ветки трубопровода. Обычно в узле сходятся 3 подводящие трубы и 1 отводящая труба.

Материалы для изготовления смотровых колодцев

Материал, из которого будет строиться шахта колодца, определяют при проектировании дренажной системы.

Обычно применяют один из двух вариантов:

Особенности монтажа дренажного колодца

На каждом земельном участке, где существует необходимость в отводе сточных и почвенных вод, требуется обустройство дренажной системы. Ее составными элементами в обязательном порядке являются смотровые дренажные колодцы. Монтаж таких конструкций не является прихотью. Дело в том, что подпочвенные воды не отличаются чистотой и через время на дне коллекторов образуется илистый осадок, который обязательно следует удалять.

• гофротруба;
• пластиковое дно;
• резиновые уплотнители.

Для устройства простой смотровой конструкции чаще всего выбирают трубу, имеющую диаметр 46 сантиметров. Ее достаточно для промывки водой сооружения с помощью шланга. Когда в дальнейшем планируется опускаться в колодец, тогда его диаметр не может быть менее 92,5 сантиметра.

Канализационный колодец из кирпича

Кирпичная конструкция включает:

• Основание или дно. Находится с проходящей магистралью в одном уровне.
• Стенки.
• Лоток открытого типа, выполняется по направлению потока по виду плавного поворота.
• Плита перекрытия.
• Люк.
• Стеновые скобы предназначены для облегчения очистки насосов и удаления возможных засоров.

Использование современных пластмассовых изделий облегчает их строительство и обслуживание. Они выпускаются практически готовыми изделиями с отверстиями для входа и выхода труб, с лотком для стоков.
Инструкция позволяет монтаж сборных конструкция из пластика выполнить очень быстро, материал обладает экологической чистотой, долговечен, а цена готового сооружения будет достаточно приемлемой.

Как устроен фильтрационный колодец

После септика в системе канализации устанавливается колодец, который служит для фильтрации сточных вод. Основное его назначение в том, чтобы принимать стоки после предварительной очистки, и затем их пропустить через слой грунта, в данном случае он исполняет функцию фильтра.Этот элемент водоочистки, чаще всего, устанавливают при невозможности отведения в центральную канализационную систему или нижележащие грунты стоков.

Фильтрационный колодец

На схеме:

• 1 – крышка люка.
• 2 – труба для вытяжки.
• 3 – корпус горловины.
• 4 – крышка для утепления.
• 5 – труба для подвода.
• 6 – гравий с внешней стороны.
• 7 – корпус.
• 8 – щит.
• 9 – фильтрующий слой внутри.

Форма фильтрационного сооружения может быть самой разной, но при планировании устройства канализационного колодца из железобетонных колец, по периметру основания нужно сделать фундамент. В кольцах необходимо наличие отверстий, через них будет выходить отток отфильтрованной влаги.

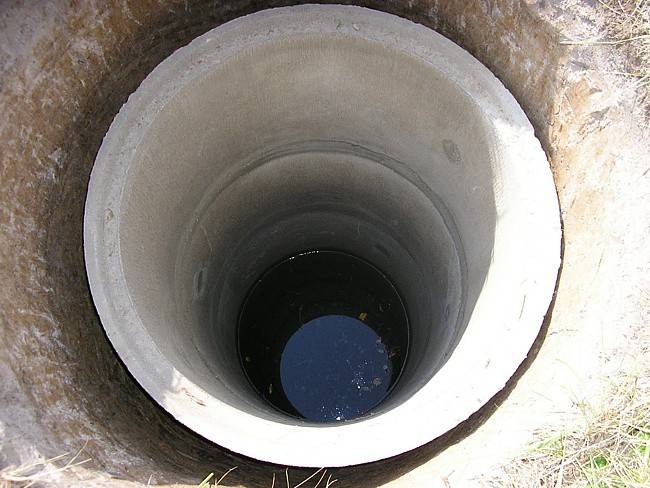

Устройство канализационного колодца из бетонных колец

Внутренняя часть засыпается гравием, керамзитом, кирпичным боем и другим материалом с размером фракции от 10 до 70 мм. Наружная часть по всему периметру подсыпается тем же составом, что и внутренняя, но не больше одного метра.
Примерно на 15 см выше фильтрующего слоя должна быть подводящая труба.

Как устроен накопительный колодец

По размерам это самый большой, он принимает слив от всех бытовых стоков.Особенности устройств:

• Устанавливается устройство чаще всего в пределах загородных участков, ближе к его границам. Это дает возможность удобно подъехать ассенизаторской машине.
• По нормативным документам, конструкция такого типа должна быть с бетонированным дном и гидроизолированными стенками.
• Накопительный тип изготавливается из различных материалов.
• На сооружение железобетонных канализационных конструкций влияют размер колец и расчетная глубина их залегания.
• На дно ямы укладывается готовая бетонная плита. Используя подъемный кран, на нее ставятся кольца.
• Для улучшения фиксации колодезных колец, они скрепляются между собой специальными скобами.
• Вся конструкция накрывается плитой, в которой есть отверстие для люка.

Накопительный колодец, покрытый битумом

Песчано-цементным раствором заделываются внутренние стыки, а снаружи сооружение покрывается битумом, что исключает возможные утечки.

При изготовлении можно использовать кирпич.Тогда:

• Бетоном заливается дно ямы.
• Возводятся стенки круглой или прямоугольной формы.
• Снаружи кладка изолируется гудроном или рубероидом.
• На самом колодце из бетона делается плита перекрытия.

Кирпичный накопительный колодец

Все большую популярность получают накопительные емкости из стеклопластика или пластмассы.

Накопительные колодцы из пластмассы

При монтаже таких устройств не нужна специальная техника:

• В ранее сделанную яму опускается емкость.
• Регулируется по глубине.
• Стыкуется с канализационной трубой.
• Засыпается грунтом с мелкими камнями, а крышка люка должна оставаться на виду.

Как выполняется сооружение канализационных колодцев хорошо видно на видео. В этой статье даны общие рекомендации по устройству таких сооружений.

Способы закладки подземных сетей

Для протягивания подземных инженерных коммуникаций в гражданском строительстве применяют коллекторы, тоннели и каналы, в бытовом хозяйстве для закладки трубопроводов используют вырытые в почве канавы. Если рытье траншей открытым способом невозможно, производят бестраншейную прокладку труб путем бурения, прокалывания или продавливания грунта гидравлическими домкратами. За рубежом (в Германии) широко используется эффективный метод укладки труб с помощью специальной техники, которая прорезает траншею и одновременно погружает в нее полимерный трубопровод.

По способу расположения коммуникаций в траншеях рассматривают:

Раздельный метод. При монтаже каждую магистраль монтируют в своем канале, метод затратен при укладке большого количества расположенных рядом коммуникаций.

Совместный метод.  По СНиП 2.07.01-89 в общих траншеях разрешено прокладывать тепловые магистрали размером от 50 до 90 см., водопровод до 50 см, больше 10 линий связи или силовых электрокабелей с напряжением до 10000 вольт, если для протягивания линий в отдельных траншеях недостаточно места на участке.

Разрешена укладка водопроводов в тоннелях с иными коммуникациями (СНиП 2.04.02-84) кроме трубопроводов с переносимой горючей и легковоспламеняющейся средой.

При закладке в земле трубопроводной арматуры ее размещают в технических колодцах.

Если на участке используются колодцы или скважины, от которых для транспортировки воды к дому проложена подземная трубопроводная магистраль, минимальное заглубление водопровода принимают равным нижней точке замерзания грунта в данном районе с добавлением 0,5 м. Слой почвы сверху во избежание нежелательного нагрева воды в трубах летом оставляют не менее 50 см.

Рис. 3 Протягивание подземных инженерных коммуникаций немецким трубоукладчиком

Виды канализационных колодцев

Первым делом нужно разобраться в видах этих устройств и какие функции они выполняют. Итак, к основным конструкциям относятся:

1. Смотровые – отвечают за контроль участков системы и для ее прочистки при возникновении засоров.
2. Поворотные – контроль за участками на которых стоки изменяют направление движения, облегчают доступ к поворотам и изгибам, в которых не редко образуются засоры.
3. Перепадные – компенсируют угол уклона трубопровода, слишком большой или маленький уклон приводит скоплению в нем твердых частиц.
4. Узловые – доступ к соединительным патрубкам.

Что касается расстояния между всеми видами канализационных колодцев регламентировано в СНиП 2.04.03-85.

Видео: Санитарные нормы на обустройство скважин и септиков

https://youtube.com/watch?v=uKOJwWTqBuk

Каменные колодцы

Изоляция труб в колодце при помощи битума После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Схема быстротока Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Назначение смотровых колодцев канализации

Узловой тип смотровой шахты предусмотрен на стыке нескольких трубопроводов. Соединение линии канализации с лотком выполняется плавным закруглением. Колодцы, предназначенные для осмотра на крупных коллекторах, называются соединительными камерами.

Конструкция, о которой идёт речь, монтируется на прямом участке проложенной рабочей сети и выступает в роли пункта осмотра и обслуживания системы. Рабочее расстояние, в первую очередь, определяется диаметром уложенной трубы. Исходя из показателей:

1. до 155 мм – 3500 мм;
2. от 200 мм до 450 мм – 500 м;
3. от 500 мм до 600 мм – 750 м;
4. от 700 мм до 900 мм – 100 м;
5. от 1000 мм до 1400 мм – 150 м;
6. от 1500 мм до 2000 мм – 200 м;
7. более 2000 мм – 250000-300 м.

Смотреть видео

Поворотный колодец для канализации монтируют на участках трубопровода с целью изменения направления участка сети. При этом угол поворота должен составлять более 450 (градусов).

Для понижения высокого гидравлического давления между выводящей и присоединённой трубой рабочий угол должен составлять не менее 900 (градусов). В радиус поворота закладывается от 1 до 5 труб, где лоток имеет плавное искривление. Его назначение: прочистка приёмных труб от возможных засоров.

Рассмотрим устройство

В комплект смотровой шахты входит определённый набор рабочих элементов:

1. Армирующий каркас, который может быть квадратного сечения или круглой формы. Внутри конструкции устанавливается лестница.
2. Дна конструкции – гладкого нижнего перекрытия. Возможно его оснащение профилями под каналы.
3. Верхнего перекрытия, где предусмотрено отверстие под люк.
4. Рабочего (защитного) люка. Он может выполняться в форме круга или квадрата. На его внешнюю часть наносится маркировка, говорящая о разновидности колодца.

Основным материалом армирующего каркаса выступает железобетон. Армирующий каркас монтируется с помощью бетонных колец. Дно – это плита круглой формы.

В верхней части конструкции предусмотрена установка люка.

Благодаря современным технологиям, устройство колодцев канализации можно изготавливать из других материалов. Сборка смотровой конструкции, возможна не только из железобетона.

Основным рабочим элементом и конкурентом ЖБИ выступает пластмасса. Отдельно нужно сказать о люках, имеющих большое значение. Они могут быть:

1. Чугунными.
2. Стальными.
3. Полимерными.

Естественно, что стальные люки более прочные, по сравнению с остальными элементами. Если смотровой объект расположен на трассе или дороге с интенсивным движением, на этом месте укладывается металлический люк или чугунная решетка.
