Электропроводка в деревянном доме: выбор материала, подводка к строению

Электрика в деревянном доме проводится таким образом, чтобы минимизировать риск возгорания.

Она должна соответствовать таким требованиям:

все кабельные изделия должны быть с огнеупорной оплеткой, а также изолированы огнеупорными материалами (для их укладки используются алюминиевые или термические пластиковые трубки (гофры) или короба);
токоведущие провода, должны быть с медными жилами и с таким сечением, чтобы выдерживать необходимую нагрузку (зависит от мощности подключаемых устройств);
также необходимо следить за тем, чтобы каналы для укладки кабелей (штробы) были обработаны огнезащитой (Неофлэйм, Фризол, Фукам) если монтируются непосредственно в деревянные стены

Если же в деревянном доме есть внутренняя теплоизоляция стен, то каналы для кабеля делаются в ней, важно обработать её, если она является горючей.

Внешняя проводка

Электрическая проводка в деревянном доме по типу монтажа разделяется на внутреннюю и внешнюю. Если деревянный дом находится в коттеджном городке или частном секторе, то проводка к дому чаще всего подводится по земляным кабель каналам и колодцам, а если в селе – то чаще всего навесом (по воздуху, путем крепления проводов к тросу).

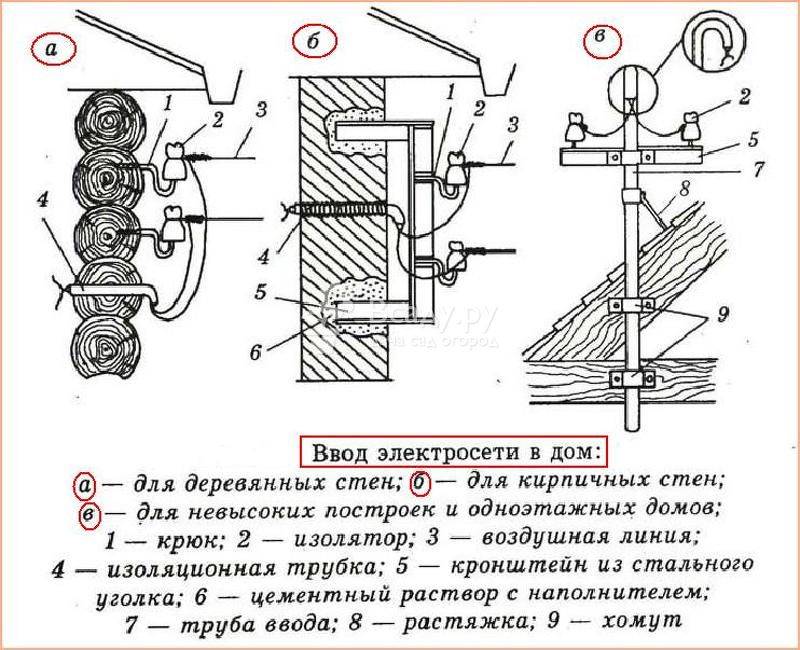

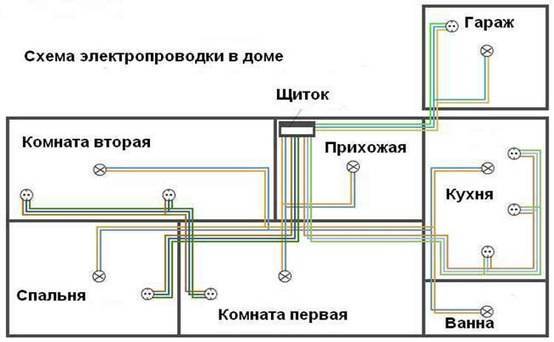

Схема ввода электропитания: внешняя проводка к частному дому

При подведении электрического тока от общей сети к строениям чаще всего выбирают самонесущие провода, где изоляционный материал не подвержен разрушительному воздействию внешней среды. Оптимальное сечение кабеля – от 16 мм, а разбег от точки его ввода до земли – от 2,75 м.

Схема ввода электропитания в частный дом

Самонесущие изолированные провода в большинстве своем алюминиевые, и они категорически не подходят по нормам противопожарной безопасности для строений из дерева, а значит перед вводом в помещение необходимо делать переход для медного кабеля. Это осуществляется путем размещения на наружной стене дома счетчика электроэнергии с подведенным к нему алюминиевым проводом, от которого к разводному щитку через специальную «гильзу» будет идти уже медный кабель (гильза – своеобразный фильтр и переходник).

Электрощит в деревянном доме с двухполосным автоматом защиты и УЗО

В электрощитах также устанавливается:

прибор аварийного отключения с автоматами на 25 или 16 Ампер (для автоматического отключения подачи питания при скачках напряжения внутри сети);
УЗО – устройство защитного отключения (для отключения электросети при скачках напряжения во внешней сети).

Выбор типа монтажа зависит в большей степени от вида и эстетичности декоративного оформления комнат. Электропроводка в деревянном доме своими руками монтируется достаточно просто, но, разумеется, и здесь имеются особые рекомендации и некоторые нюансы выполнения работ.

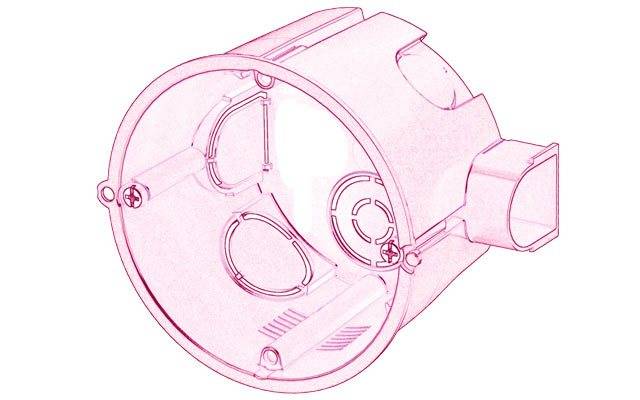

Для чего нужна распределительная коробка

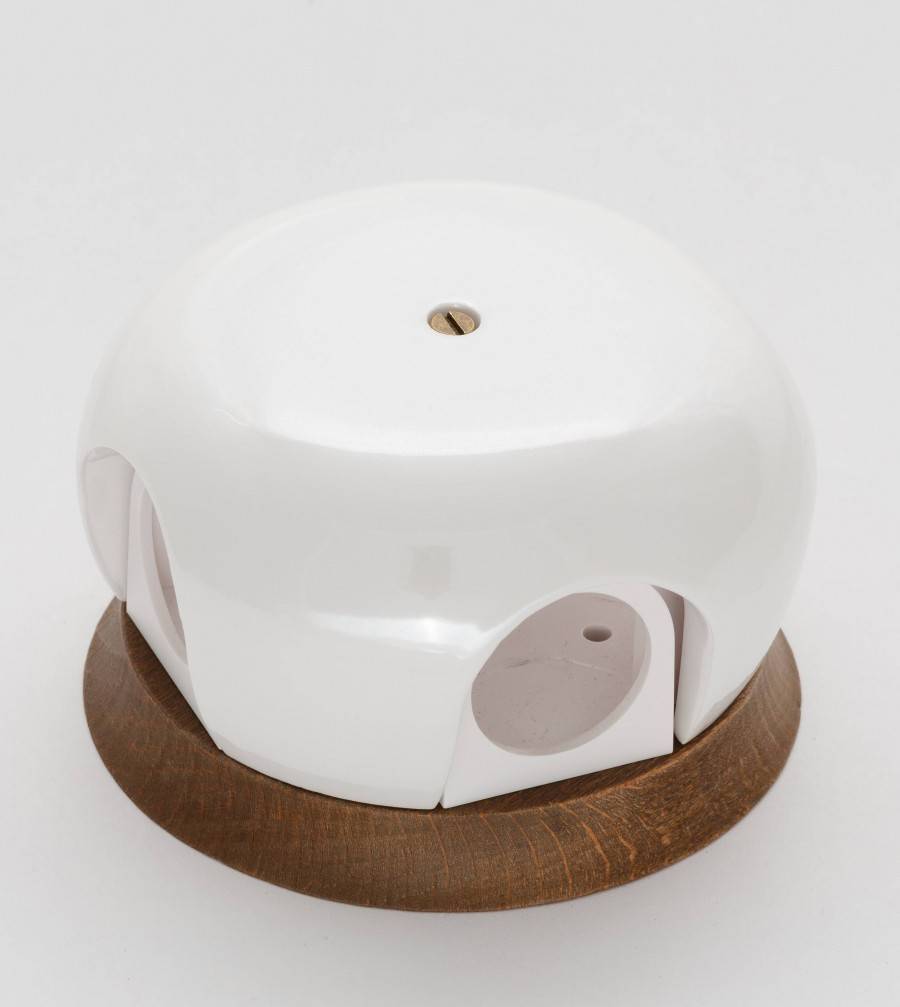

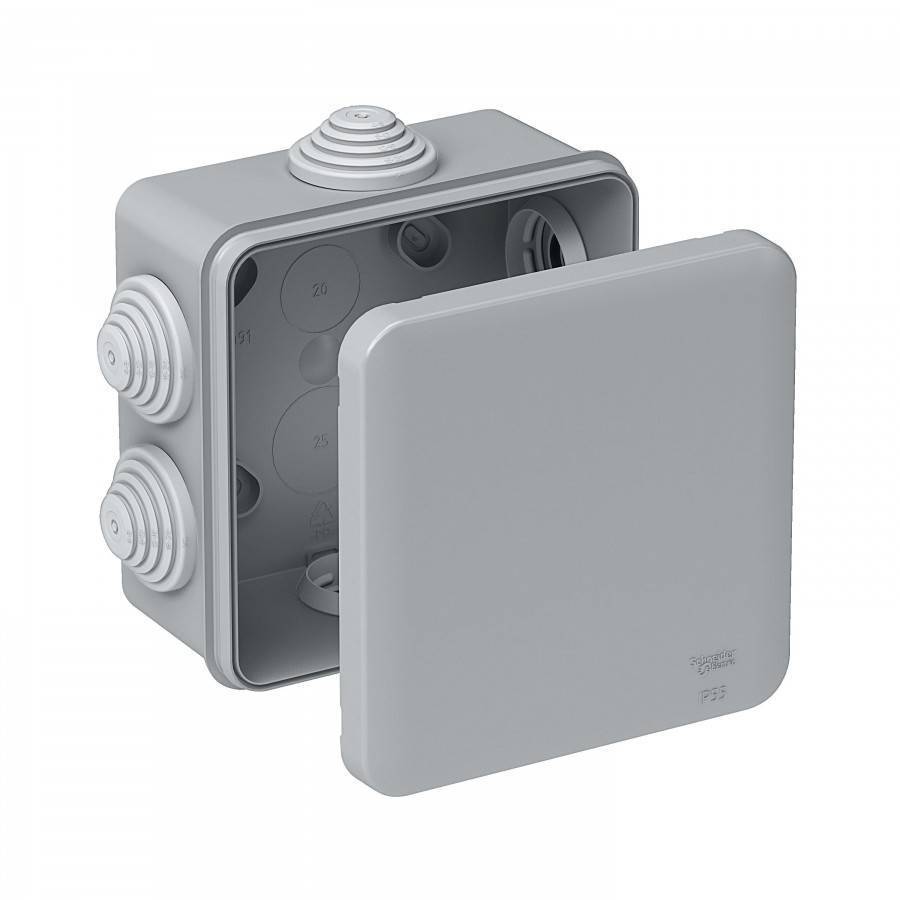

Коробки распаечные для открытой проводки

Распаечная коробка – это устройство, предназначенное для равномерного распределения электрического тока к точкам забора, например, выключателям и розеткам. Благодаря этому прибору удается условно делить электрическую сеть на магистральные направления. Основной кабель проводится в каждую комнату, а к нему уже подсоединяются все выключатели, розетки и осветительные приборы.

Помимо основной защиты от перегревания и горения, устройство способно сохранять соединения проводов от агрессивных факторов окружающей среды. Наличие электрической коробки позволяет предупредить попадание в проводку грязи, влаги и пыли.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

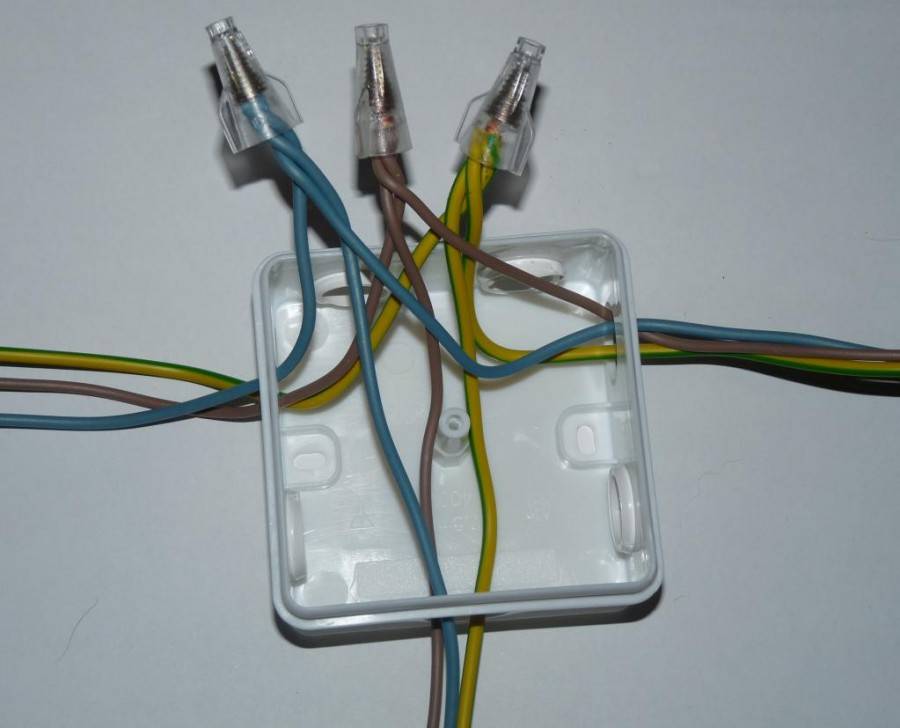

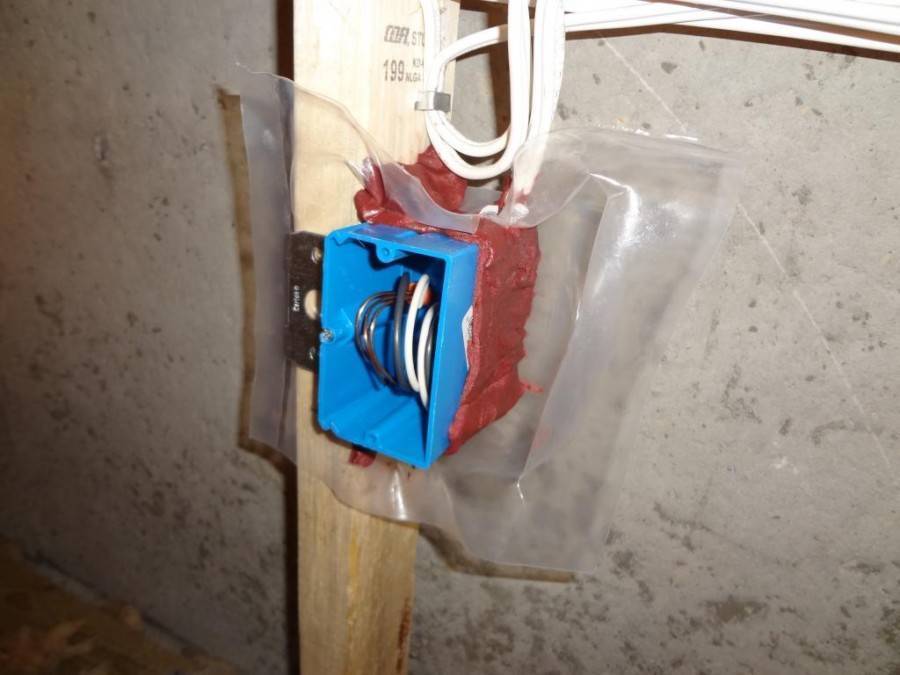

Крепление коробки к стене согласно схеме разводки.
Завод внутрь проводов с последующим их соединением между собой.
Проверка собранной электрической сети.
Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

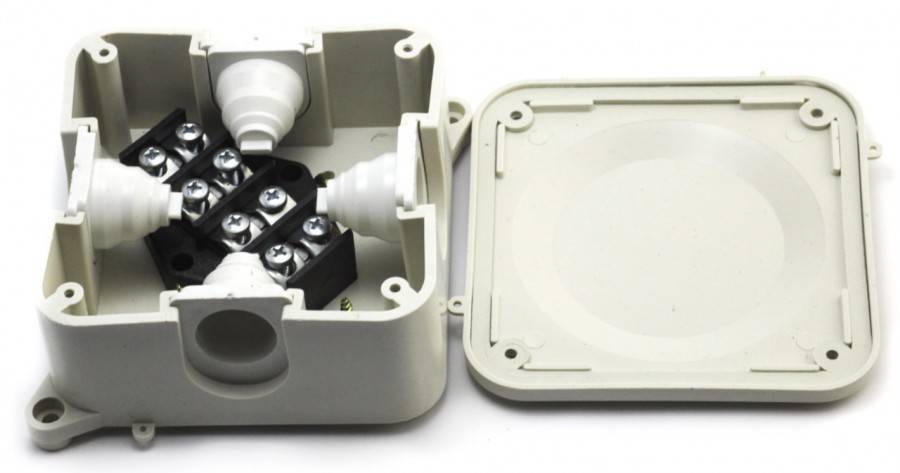

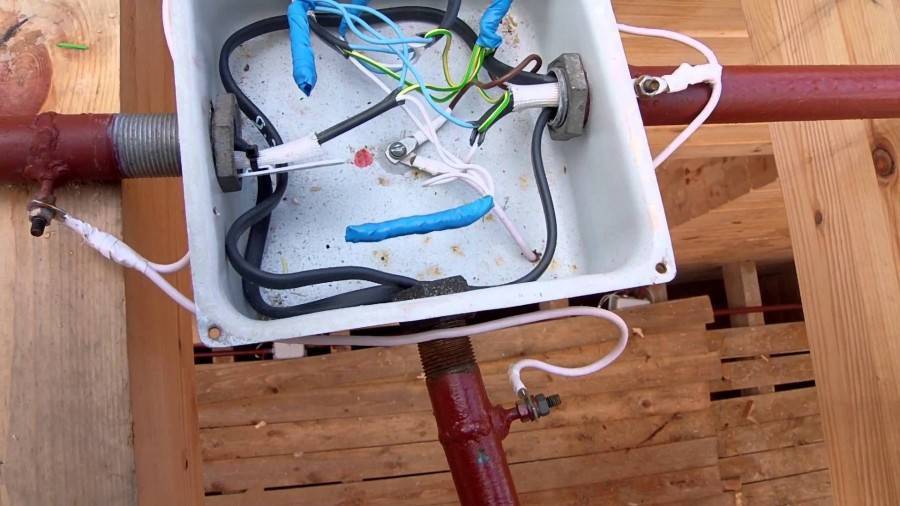

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

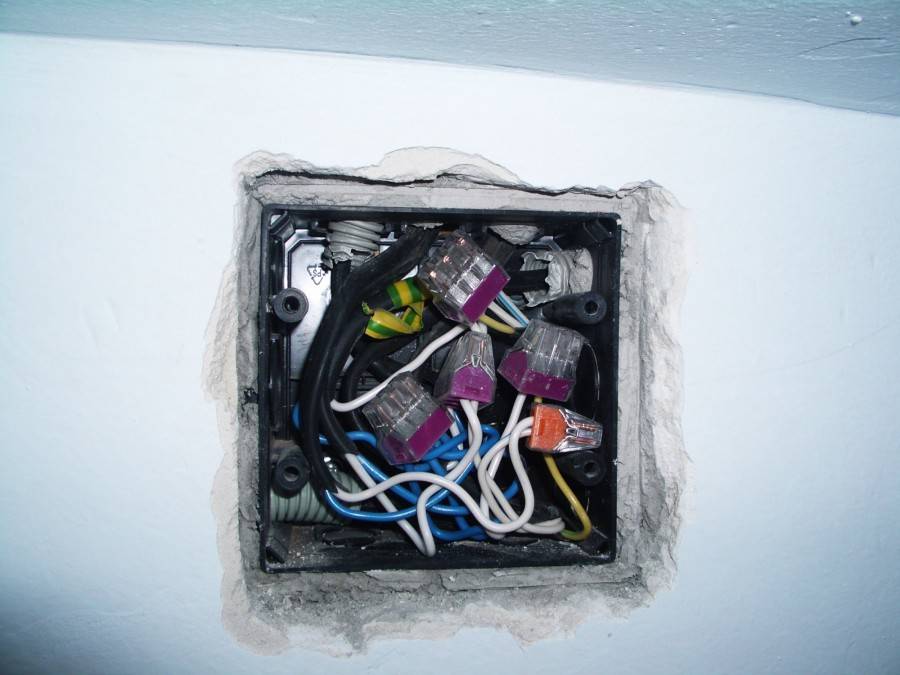

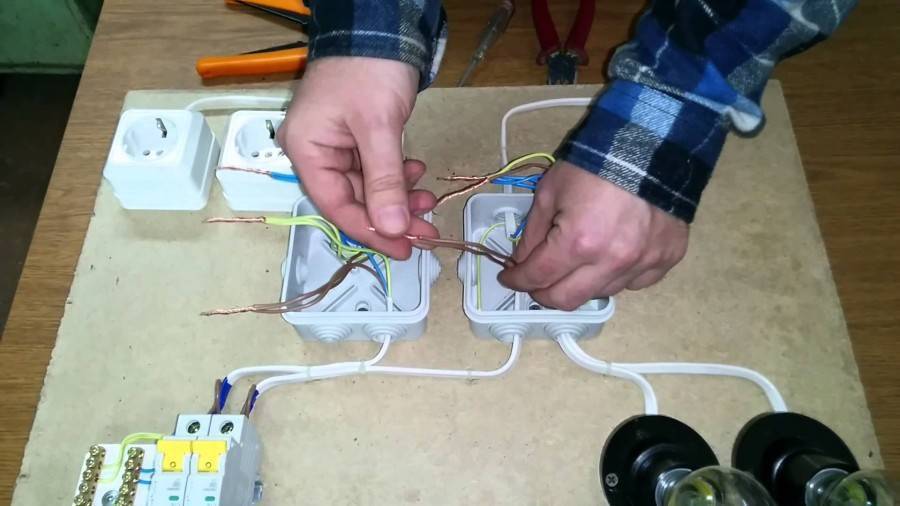

Как правильно соединять провода в распредкоробке

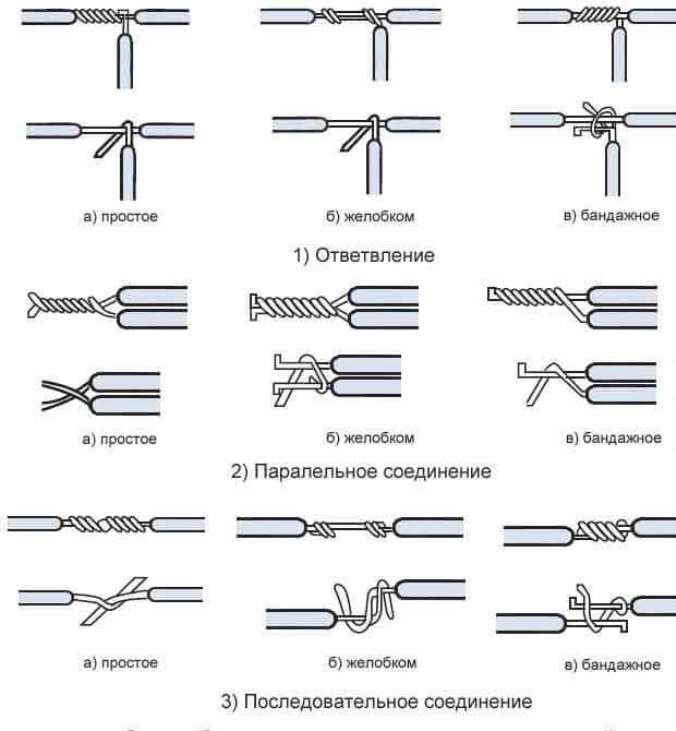

Скрутка

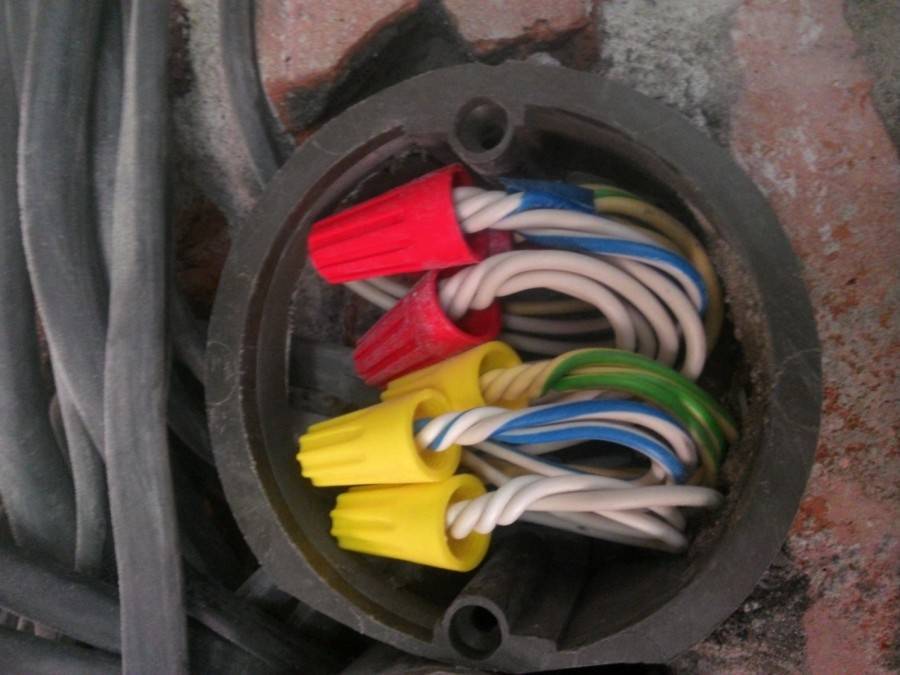

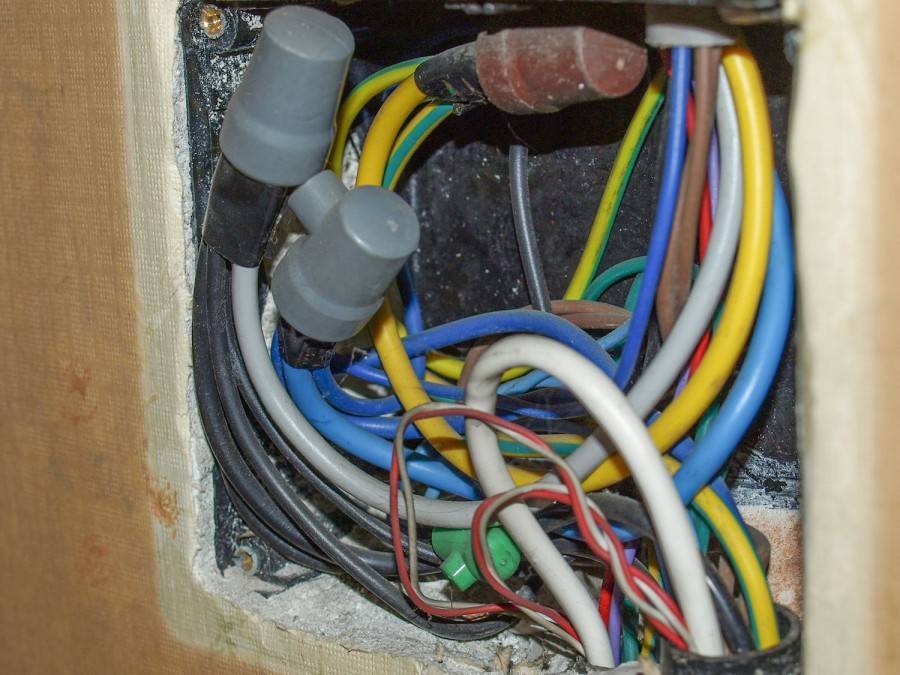

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

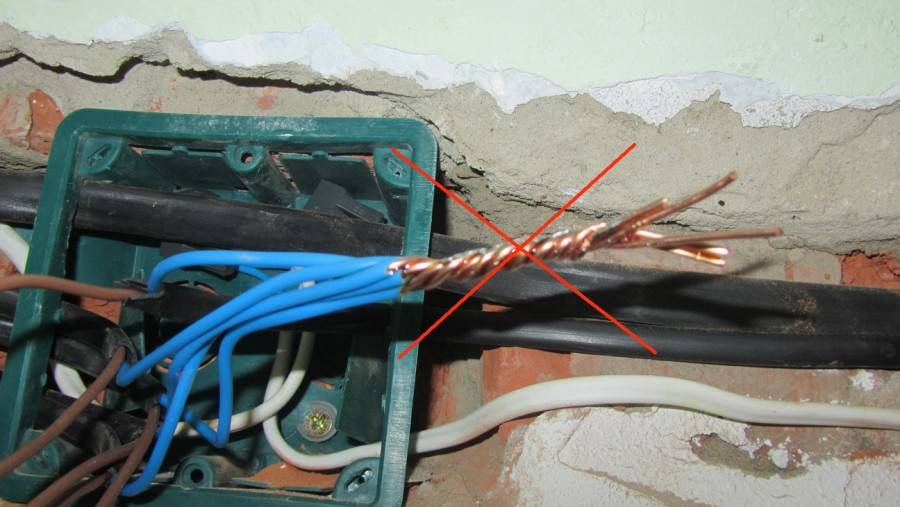

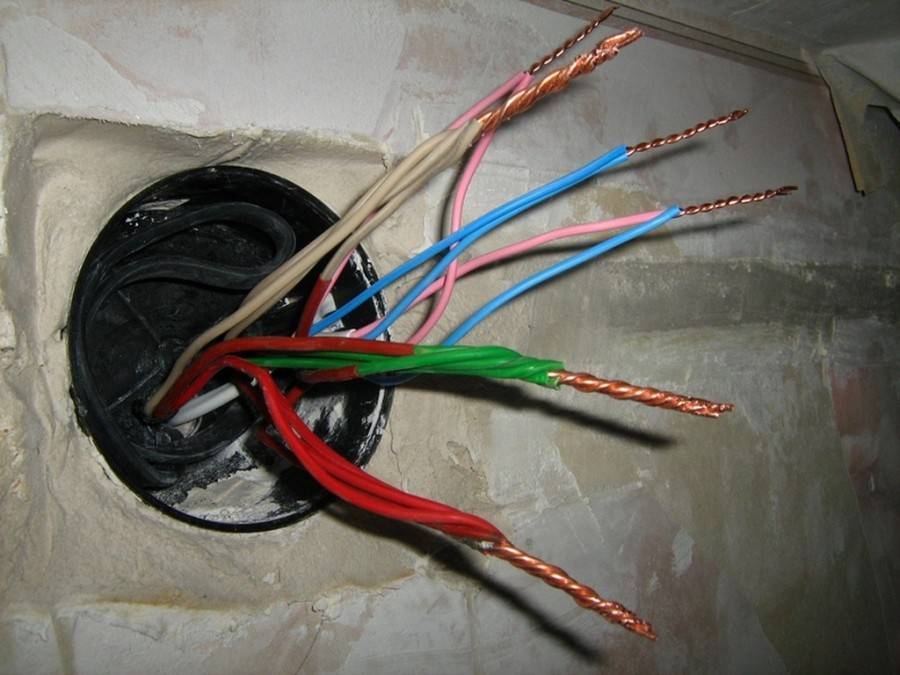

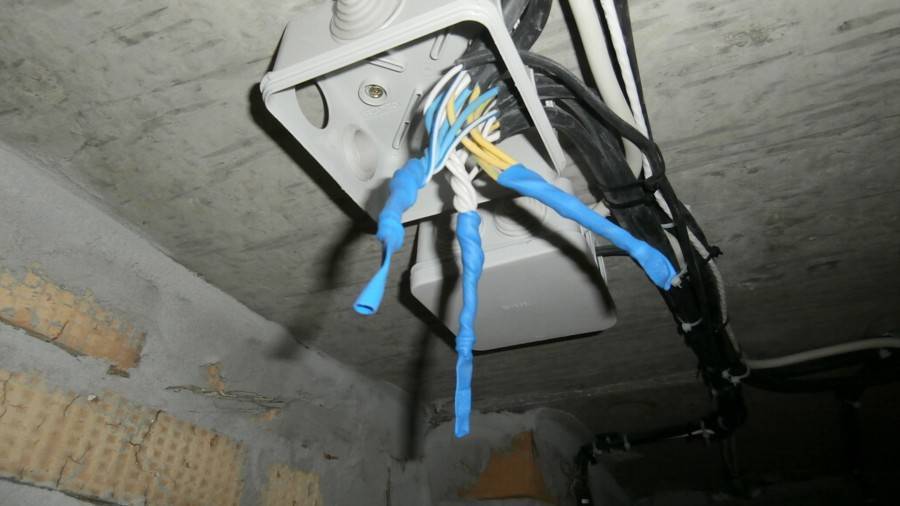

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

Клеммное соединение проводов

Опрессовка

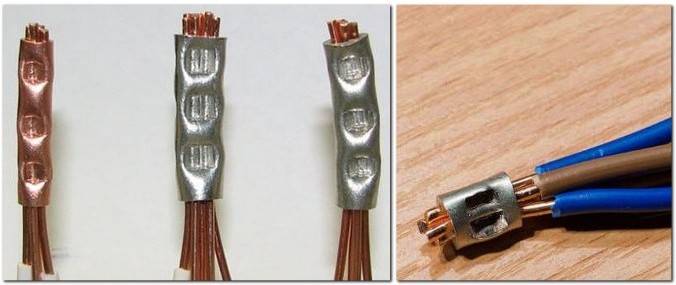

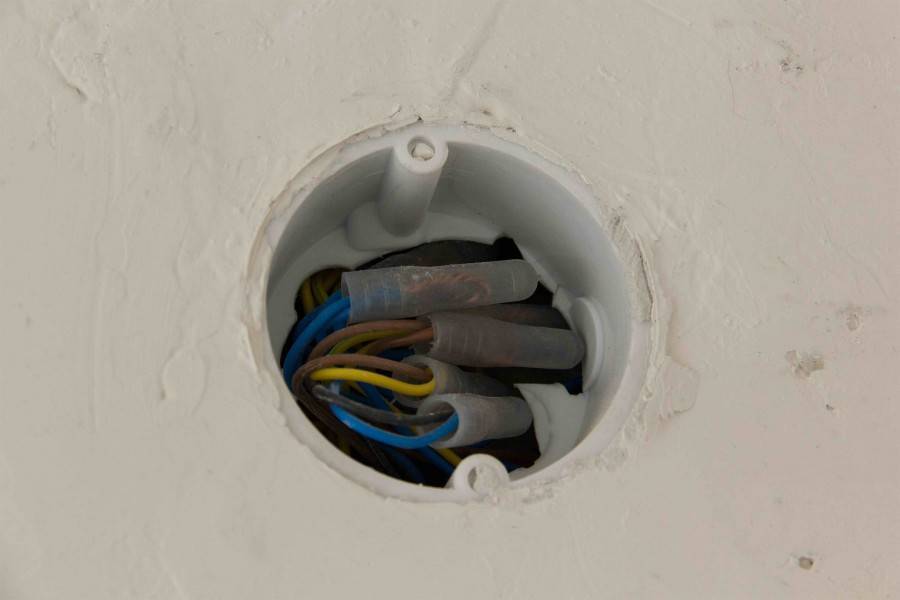

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

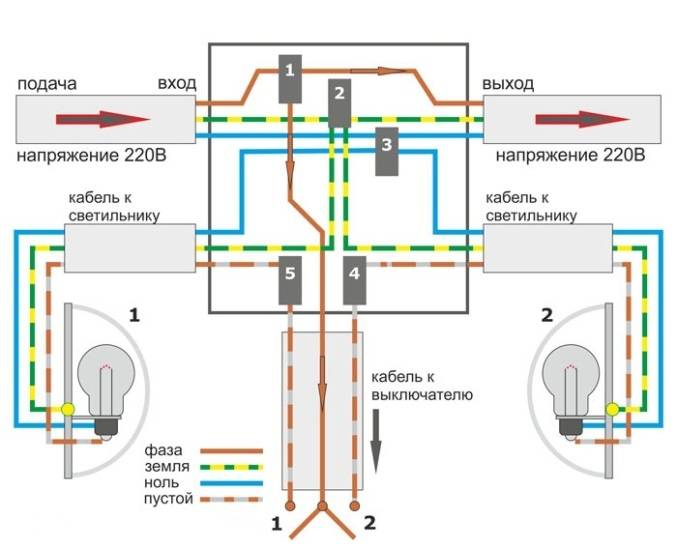

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Виды

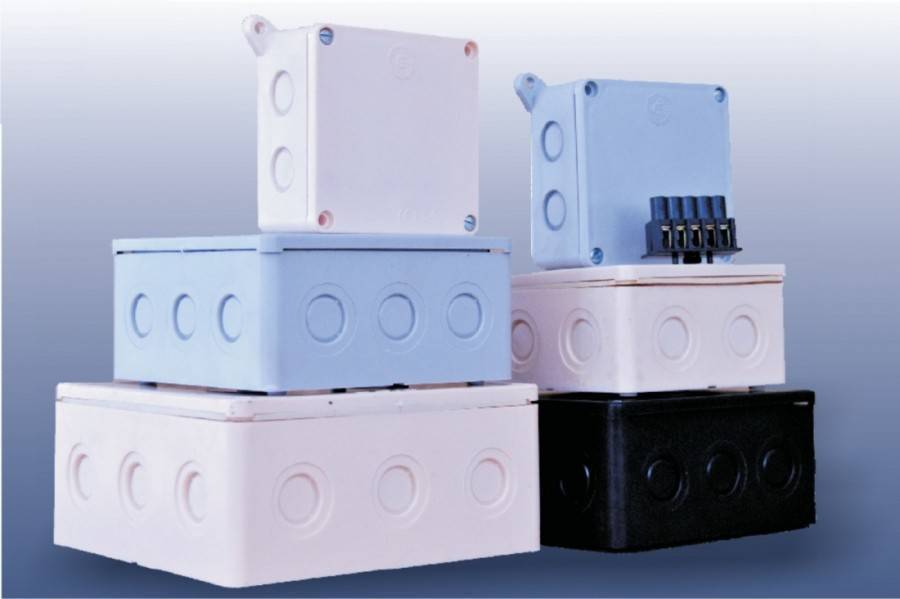

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

открытые;
скрытые.

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

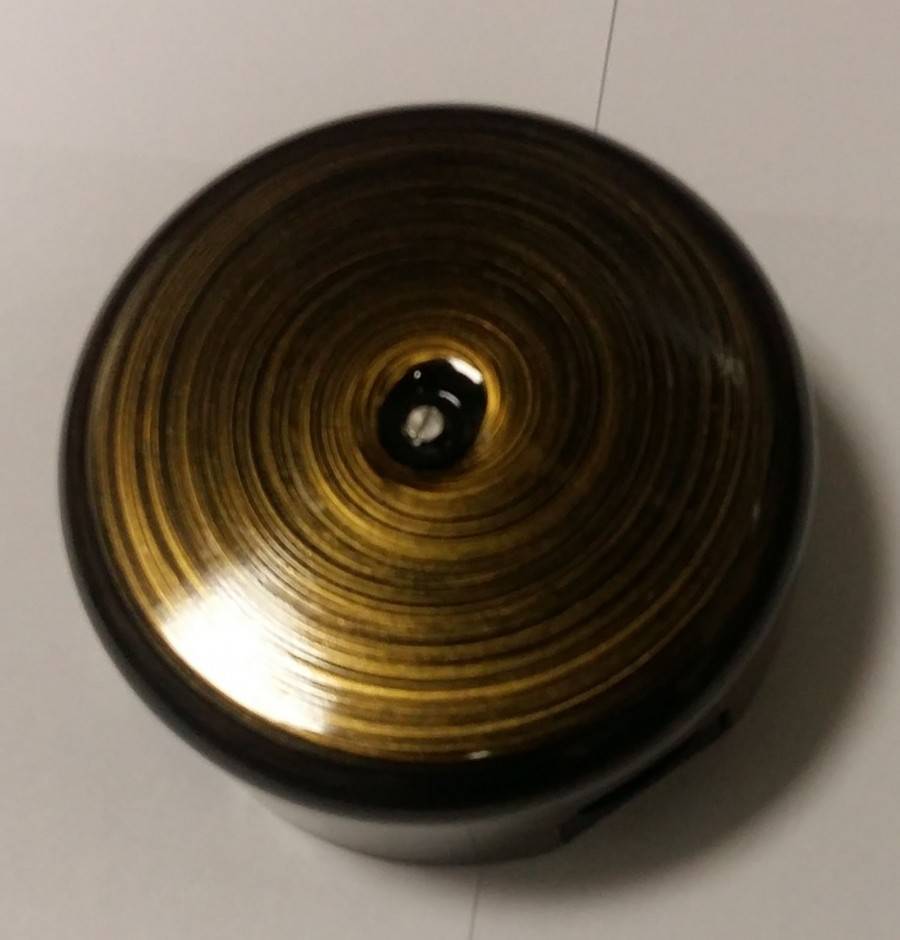

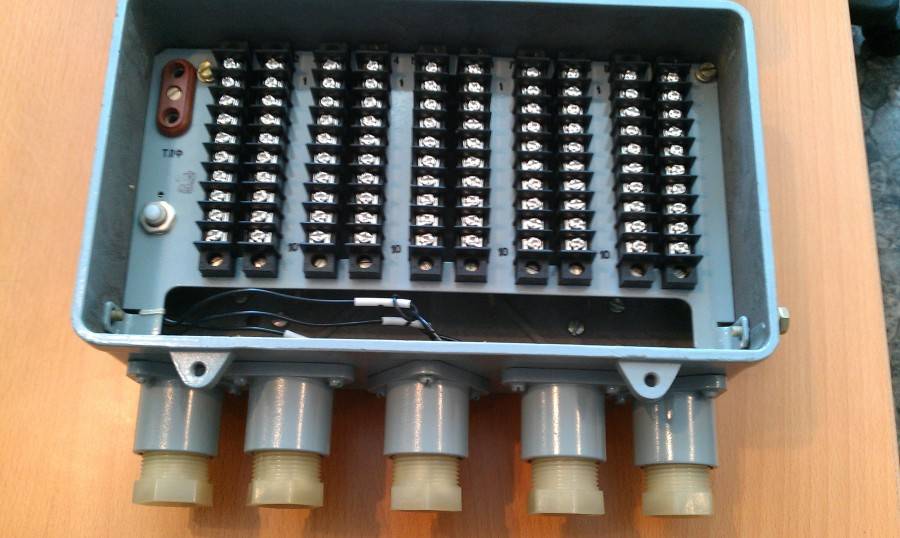

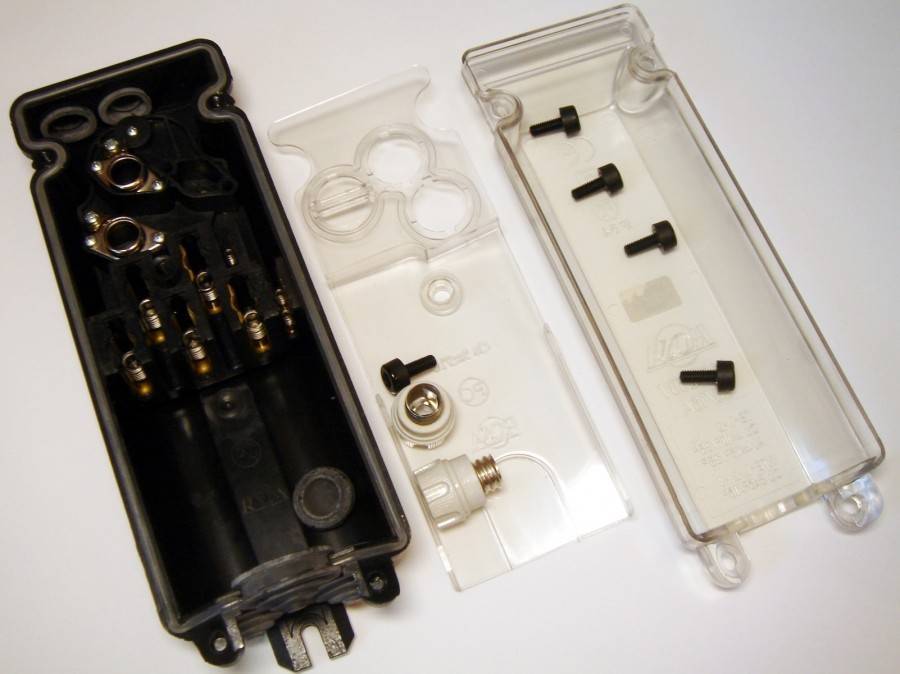

Другие коробки

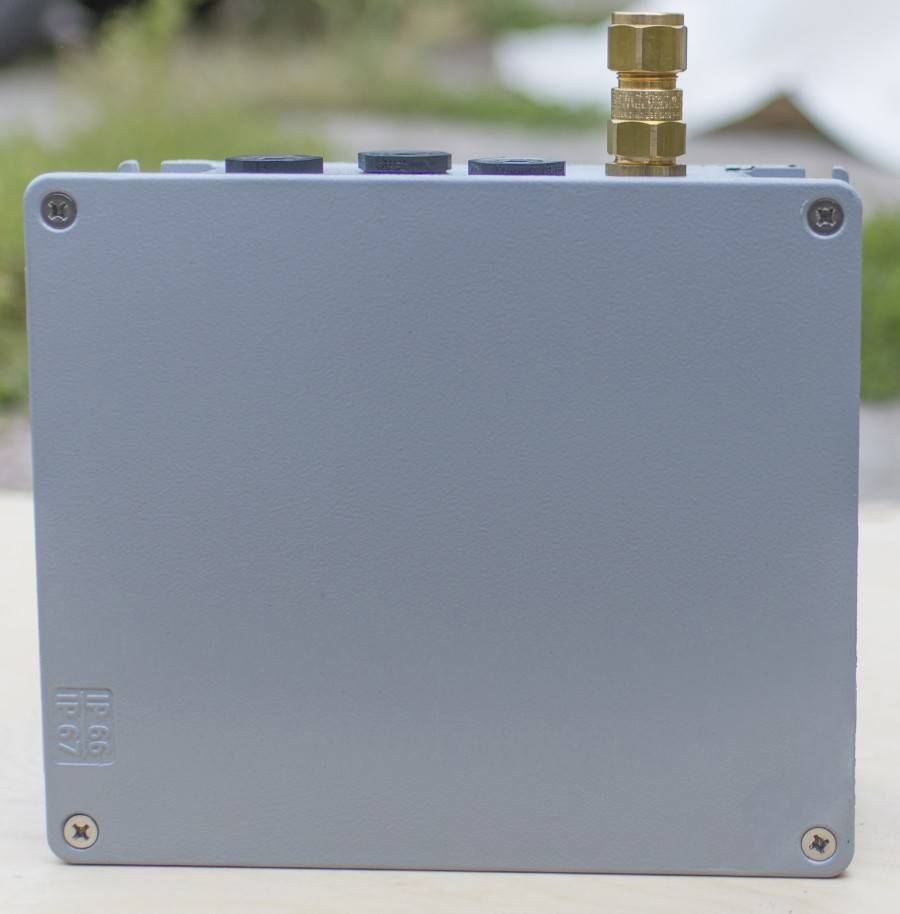

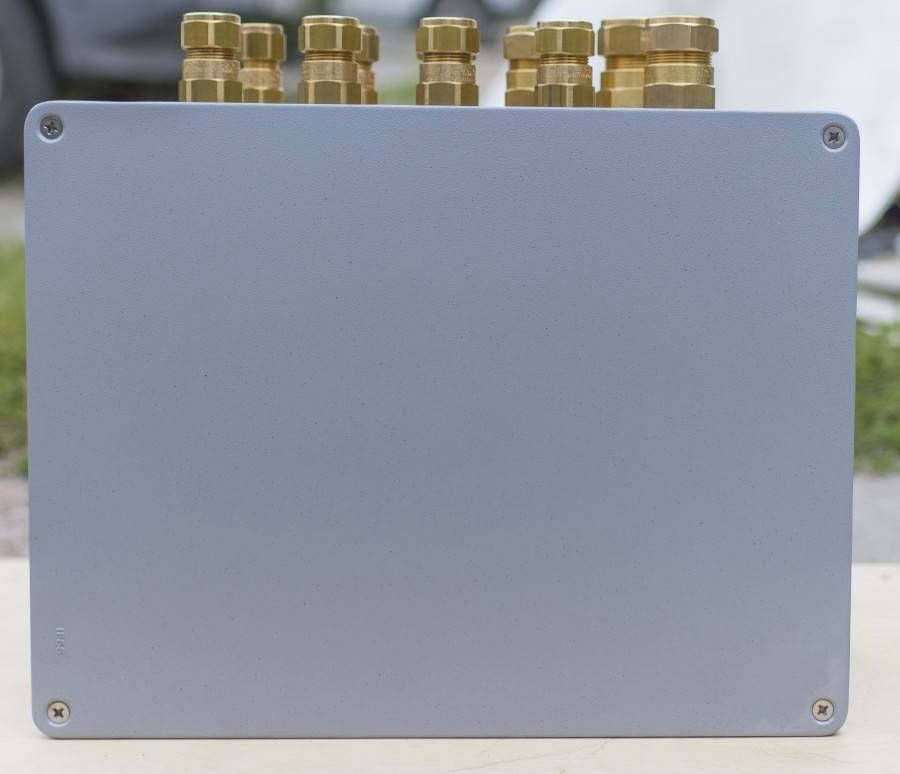

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

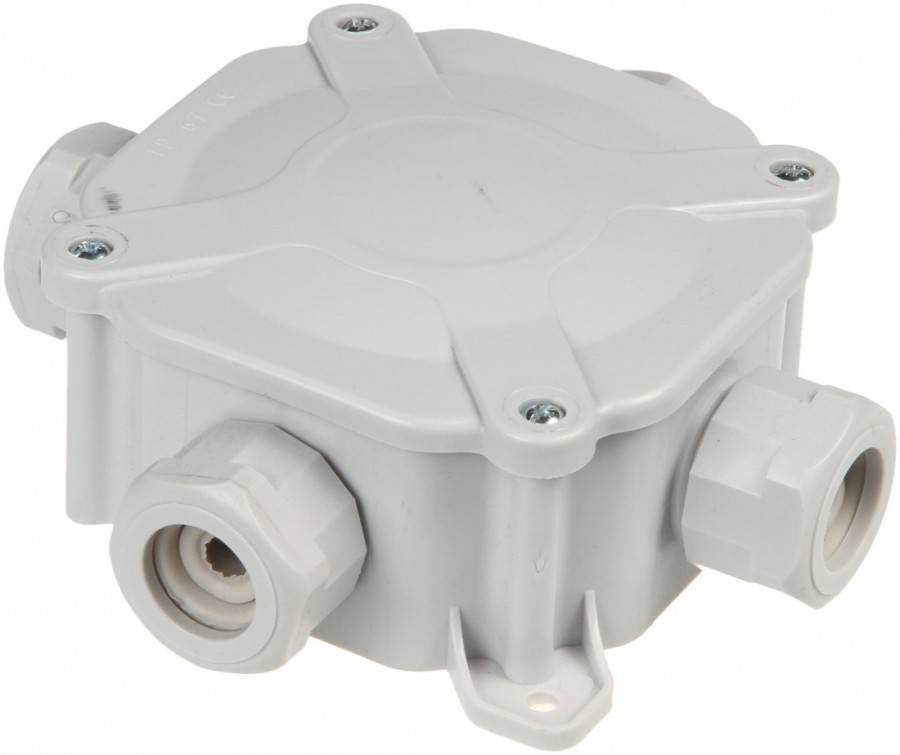

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

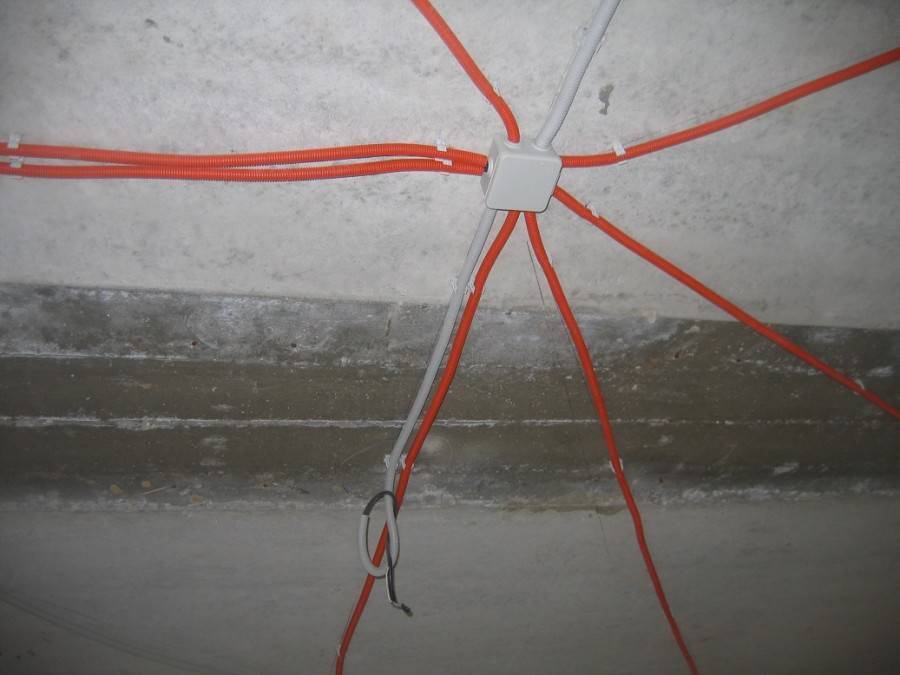

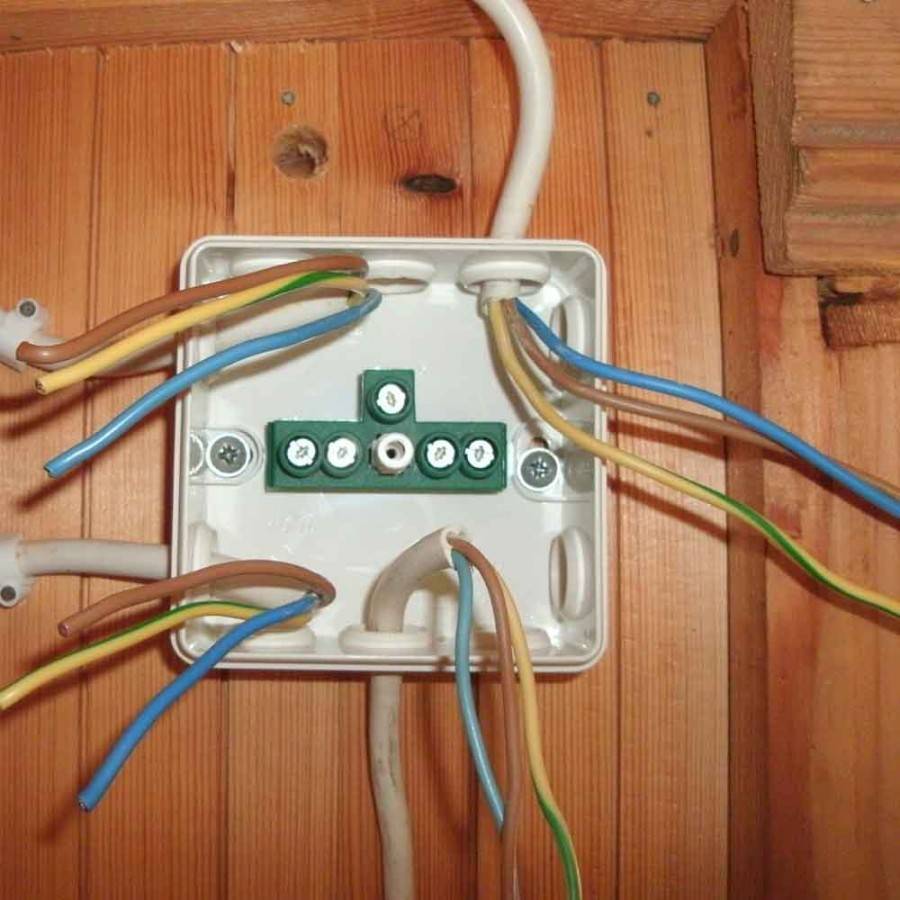

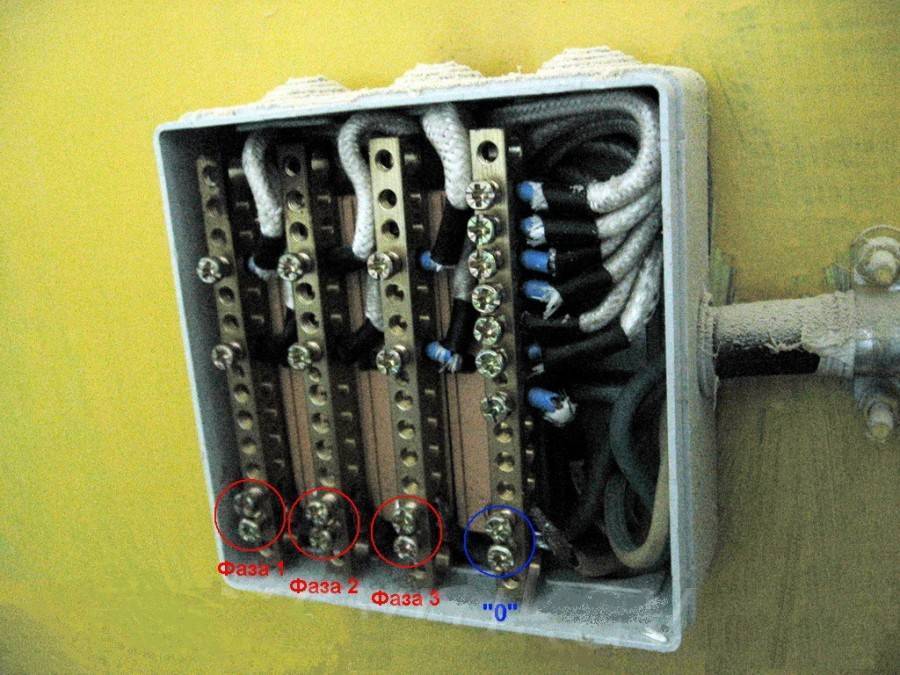

Распределение проводов в коробке

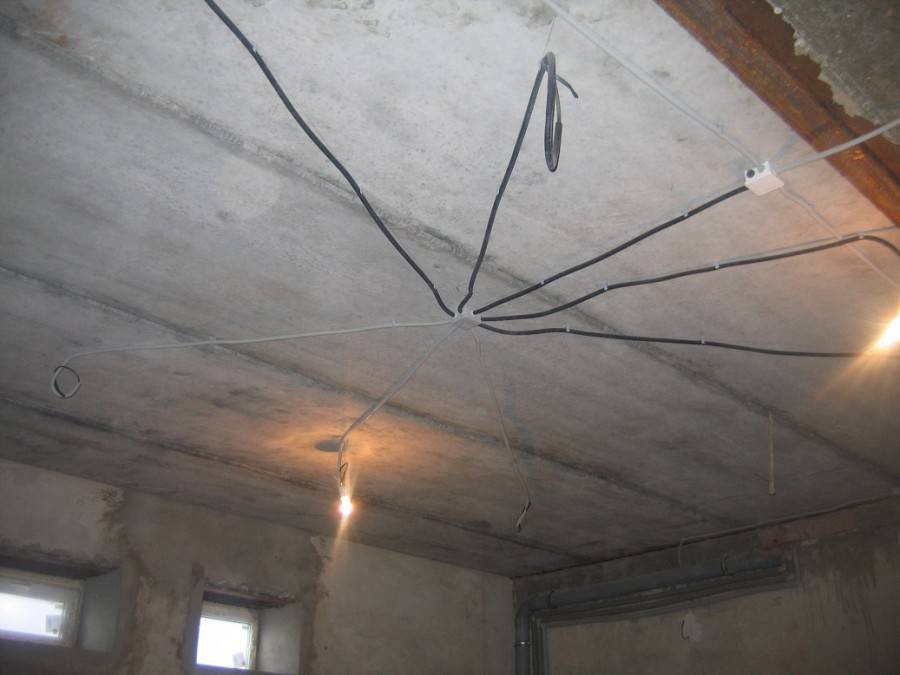

3 Варианты открытой проводки – как все сделать правильно

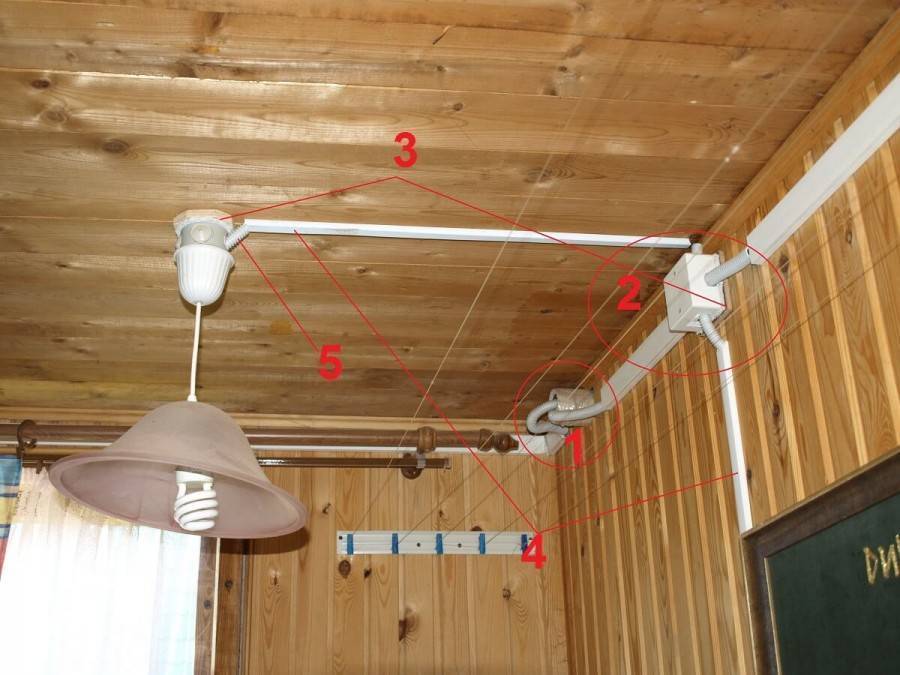

Открытую проводку можно выполнить нескольким способами:

1. Жестким кабелем с двойной, а то и тройной изоляцией, который электротехническими скобами надежно крепят к стене, потолку. Выглядит такая проводка страшно, годится разве что для сарая.
2. Витым кабелем на керамических роликах, подобно тому, как делалось это на деревнях в 60-е годы. Если дизайн дома в стиле ретро, то смотрится даже ничего.
3. Укрытие проводки в гофрированную трубу. Некрасиво, часто труба провисает, собирается пыль, удалить которую полностью невозможно.
4. Упрятать проводку в кабель-каналы или пластиковые коробы. С точки зрения надежности и эстетичности, это самый хороший вариант для наружной проводки.

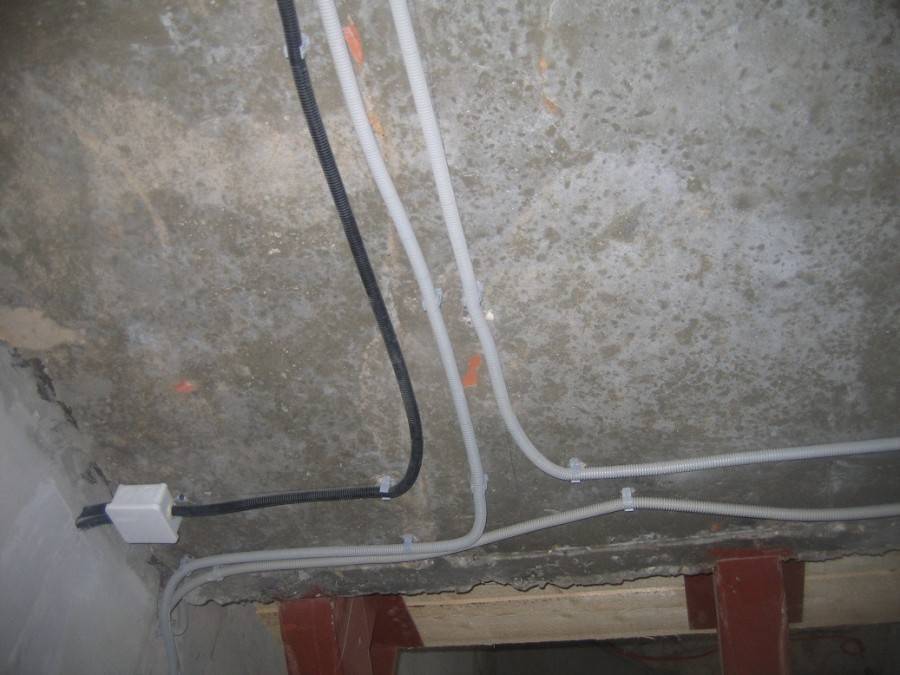

Рассмотрим последовательно способ монтирования открытой проводки в гофре и злектротехнических коробах. Внутри каждой гофрированной трубы находится стальной провод, к которому цепляем конец кабеля и протягиваем его на необходимое расстояние. Концы кабеля и гофры соединяем, намотав изоленту, чтобы проводка не выскакивала из трубы при монтаже. Гофра крепится к стенам и потолку специальными крепежными элементами – пластиковыми клипсами. Их располагают одну от другой не более чем через 0,5 м, чтобы хоть какое-то время труба не провисала.

Дополнительную защиту кабелю придадут высококачественные коробы из пластика, обладающие огнеупорными свойствами. Вместе с коробами требуется приобрести комплект дополнительных материалов – уголков, стыков, заглушек. Производители коробов представляют изделия различных цветов, так что можно выбрать подходящий оттенок. Сопутствующая инструкция подскажет, как установить короба и поместить в них проводку.

Одинаковое назначение, но разные названия

Придя в магазин, человек заметит, что там продается десятки различных моделей, а отличаются они не только формой, но и названиями, так существует 4 главных вида:

Расключительная;
Распаячная;
Распределительная;
Ответвительная.

Распределительную коробку можно сравнить с большой станцией, откуда отправляются десятки автомобилей. Элемент является распределительным пунктом для источника питания. Так как все провода расходятся по разным направлениям, то продукт и получил название «распределительный». Ответвительный вариант это не что иное, как обычный синоним, никаких новых функциональных возможностей изделие не добавляет, все остается на привычном уровне, даже материал используется один и тот же.

Следующее название «распаячная коробка» получилось по той причине, что провода, которые находились внутри изделия, скручивались, а после спаивались, так как этот метод гарантировал больше надежности. Поэтому большинство электриков дали устройству такое название. Функциональных особенностей здесь тоже никаких нет, это все та же стандартная коробка.

Последнее интересное название – «расключительная коробка». Как можно понять слова «расключение» вообще не существует в русском языке, поэтому перевести его на иностранный не получится. Такое название дали профессиональные электрики, которые соединили два слова: «распределение» и «подключение». Как ни странно, но именно такой вариант лучше всего охарактеризовывает принцип работы подобной коробки. Сначала провода распределяются внутри этого элемента, а потом подсоединяются согласно инструкции или схеме.

Сегодня встречаются сотни других способов соединения проводов, например, при помощи клеммника или сварки. Также некоторые пользователи используют специальные зажимы, которые отличаются высокой надежностью и прочностью. Несмотря на это в магазинах можно встретить еще одно название распределительной коробки: «распаячная», что тоже является странным, но привычным для некоторых пользователей.

Все эти названия описаны не просто так. Придя в магазин, человек убедится сам, что там используются такие варианты, хоть они не являются официальными. Выбрать коробку станет проще, так как будет общее понимание того, что независимо от этикетки, суть прибора одна.

Сверление в гипсокартоне

Для сверления бетонного основания подойдет болгарка. Но быстрее процесс пойдет, если использовать перфоратор, оснащенный коронкой с алмазными вставками.

В центр намеченного круга необходимо забурить сверло коронки, направив тело в нужное направление. Глубину бурения вычисляют, прибавляя к высоте подрозетника 1-1,5 см для укладки сцепляющей смеси.

Работая с гипсокартонными панелями, провода заводят заранее. В том месте, где будет монтироваться подрозетник делают запас кабеля. Снаружи положение отмечают удобным способом — карандашом или вкрученным саморезом.

Сверление производят шуруповертом или дрелью, заправленными корончатым сверлом по дереву. После чего находят проводку, которая должна находиться за лункой. Важный момент — вставлять кабели в стакан подрозетника необходимо до его установки.

Предлагаем ознакомиться Как правильно собрать и установить дверную коробку межкомнатной двери: видео и инструкция

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.
