Назначение и разновидности распределительных коробок для проводки

Обзор моделей на рынке

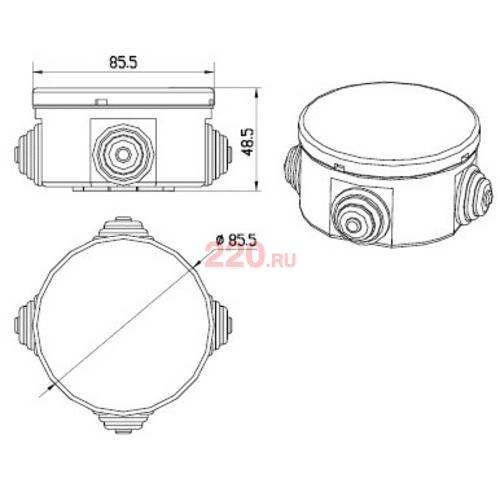

Распределительная коробка Тусо

• диаметр 60 мм, глубина 40 мм;
• монтажная, или разветлительная;
• круглой формы, состоящая из корпуса и крышки;
• материал корпуса и крышки — негорючая пластмасса;
• фиксация крышки на защелках в крышке и корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление в открытом виде на шурупы или саморезы;
• количество вводов – 4 с резиновыми уплотнителями;
• класс влагозащиты -;

Цена – от 20.00 до 35.00 рублей за штуку.

Коробка распределительная Legrand Atlantic IK10

• размеры 150*150*80 мм;
• прямоугольной формы для внутреннего монтажа,
• металлическая;
• фиксация крышки на винтах в корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление через корпус или на кронштейнах;
• поставляются с перфорированными монтажными рейками;
• класс влагозащиты — IP66;
• внутренне и наружное лакокрасочное покрытие — текстурированное покрытие цвета RAL 7035;

Цена – от 3173.00 до 3300.00 рублей за штуку.

Размеры, монтаж и популярные модели подрозетника для гипсокартона

Инструкция о том, как провести проводку в доме своими руками

VoltLand.ru

Распределительная коробка – это электротехническое изделие, внутри которого соединяются между собой жилы кабелей. Только при помощи ее можно правильно соединить розетку, выключатель или светильник с источником питания. Она также служит для защиты соединений от

попадания пыли, влаги, посторонних предметов и для предотвращения случайного прикосновения к ним.

Коробки бывают наружной (открытой) и внутренней (скрытой) установки. Наружные предназначены для соединения кабелей, проложенных открыто: в гофре, металлорукаве или пластиковых кабель-каналах. Для ввода гофры внутрь они оборудуются резиновыми сальниками, позволяющими обеспечить требуемую герметичность.

Уплотнительные сальники для распределительной коробки со степенью защиты IP68

Коробки, используемые совместно с кабель-каналами, не имеют четко обозначенных мест для ввода кабелей внутрь. Их пропиливают при монтаже самостоятельно, в некоторых моделях для облегчения этой процедуры в нескольких местах корпус выполняется более тонким.

Коробки для внутренней установки замуровываются в стены. Внутри выполняется монтаж кабелей скрытой проводки. Для их ввода внутрь предусматриваются места с более тонкой стенкой корпуса, обычно – круглой формы. При монтаже корпус проламывается в нужных местах, внутрь коробки вводятся кабели, а образовавшиеся свободные места в проемах между ними и корпусом коробки закрываются штукатуркой.

Распределительная коробка для внутренней установки

Все коробки снабжаются съемными крышками, через которые обеспечивается доступ к соединениям. Иногда внутри них находятся стационарно установленные клеммники для подключения жил кабелей.

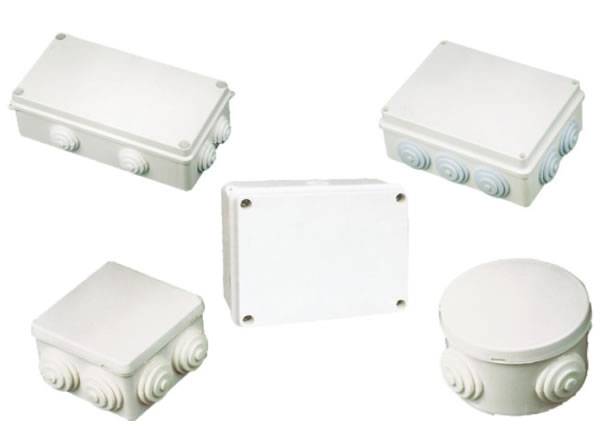

Какие бывают коробки для проводов

Как уже говорилось, распредкоробки могут подразделяться не только по внешнему виду, но и предназначению, материалу изготовления и т. д. Основные классификации представлены ниже.

По способу крепления

Если говорить о распределительных коробках наружного типа, то они обладают достаточно большим количеством вариантов исполнения самих коробов, креплений их к стене или на любые другие поверхности. Наружные (внешние) приспособления обладают:

• установочными отверстиями наружного типа;
• крепежными отверстиями внутреннего типа;
• фиксируются на специальных тросах, то есть имеют для этого специальные крепежные элементы.

Распредкоробки для внутренней установки отличаются от предыдущего вида тем, что размещаются внутри помещений в полых конструкциях из гипсокартона, фанеры или внутри стен. Крепятся они специальным раствором или методом шпаклевки. Для повышения надежности установки по бокам короба имеются специальные борозды, удерживающие его на месте вставки.

Распаячная коробка

Если установка производится в гипсокартонных перегородках, то можно воспользоваться винтами, которые встраивают в монтажные отверстия на днище короба. Также часто прибегают к использованию специальных зажимов или распорок.

В любом из этих вариантов крышка, которая скрывает разветвление проводов, может быть зафиксирована винтами или специальной защелкой, которая уже вмонтирована в короб. Винты чаще всего применяются для внешних распредкоробок, а защелки — для домашних вариантов.

Обратите внимание! Часто подобные коробки могут быть оснащены приспособлениями и проходами для протягивания заземления, а также иметь внутреннюю планку из металла с креплениями в виде винтов для фиксации кабеля заземлителя. Разветвительная коробка от «Промрукав»

Разветвительная коробка от «Промрукав»

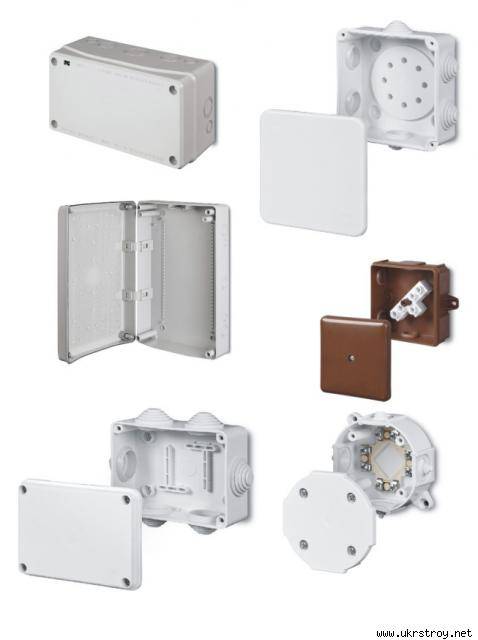

По материалу

Сегодня в большинстве случаев для выпуска распределительных коробок используют пластмассу различных видов. Она обладает целым рядом достоинств по сравнению с другими материалами:

• хорошая изоляция. Пластик не проводит электрический ток;
• дешевизна. Цена пластмассовой коробки не очень высокая;
• простота. Она проявляется не только в особенностях установки, но и при изготовлении коробок различных форм, размеров и предназначений;
• легкость. Это не только вес, но и возможность укомплектовать короб дополнительными элементами, креплениями и установочными планками;
• повышенный срок службы. Пластмасса не боится влаги и не покрывается ржавчиной. Она более стойкая к естественным факторам и практически не подвергается разрушению под их воздействием.

Пластиковый короб Saipwell

Также популярны и металлические распредкоробки. Их устанавливают в помещениях складов, заводов или мастерских, которые требуют не только надежной фиксации электрических соединений, но и продолжительного срока эксплуатации короба в подобных условиях. Именно в этих ситуациях и спасают коробки из сплава металлов. Чаще всего они делаются из стальных листов методом штамповки. Впоследствии их грунтуют и красят исходя из условий эксплуатации.

К сведению! На металлических распредкоробках крышка чаще всего крепится к основанию с помощью винтового соединения. Всю конструкцию пытаются сделать как можно более герметичной. Для этого применяют резиновые уплотнители и прокладки в тех местах, где кабель входит в коробку.

Металлические распределительные коробки для скрытой проводки

Из чего сделана распределительная коробка?

В зависимости от того, из какого материала изготовлены распредкоробки, они делятся на:

1. Металлические . Их производят из высококачественной луженной листовой стали либо из алюминиевых сплавов, не подвергающихся коррозии. Распределительная металлическая коробка зачастую устанавливается в гараже, сарае, подсобном помещении.
2. Пластиковые . Для их производства используют полипропилен, полиамид, литой фторопласт. Такие материалы не подвергаются разложению и являются отличной изоляцией от электротока. Кроме этого, распределительные пластмассовые коробки прочны, устойчивы к агрессивной среде и могут находиться во влажном помещении дольше, чем щитки из металла. Под действием открытого огня пластик не будет гореть, а плавиться.

Устройство

Конструктивные особенности характерного распределителя не вызывают сложностей при монтаже и демонтаже, доступны к пониманию профессиональными электриками и новичками.

Каждый пластиковый контейнер оснащен фиксаторами для проводов, которые состоят из двух элементов:

Зажим, специально предназначенный для закрепления главного кабеля большого сечения;

Клеммная колодка, необходимая для жесткой фиксации мелких жил из разделанного шнура

Указанный элемент крепится винтовым соединением.

При отсутствии клемм их успешно заменяют на изоленту или пластмассовые колпачки, которые после установки важно дополнительно обжать. Такое соединение называется «скруточным».

Главное преимущество соединения скруткой – отсутствие болтов, которые при ослаблении могут нарушить конструктивную целостность проводов и привести к обгоранию, потере контактного соединения.

Электрическая линия должна формироваться из одного металла, например, повышенным спросом пользуются медный, алюминиевый провод. Различное происхождение материала может привести к разрушению соединения при повышенной нагрузке, нагреве проводов, механическом или химическом воздействии. Соблюдение техники безопасности и правил эксплуатации пластиковых контейнеров исключают подобные аварии в быту, на производстве.

Для входа, выхода проводки или труб на коробке распределителя существуют специальные отверстия. В современных конструкциях присутствуют резиновые уплотнители, которые не допускают попадание воды или пыли внутрь.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

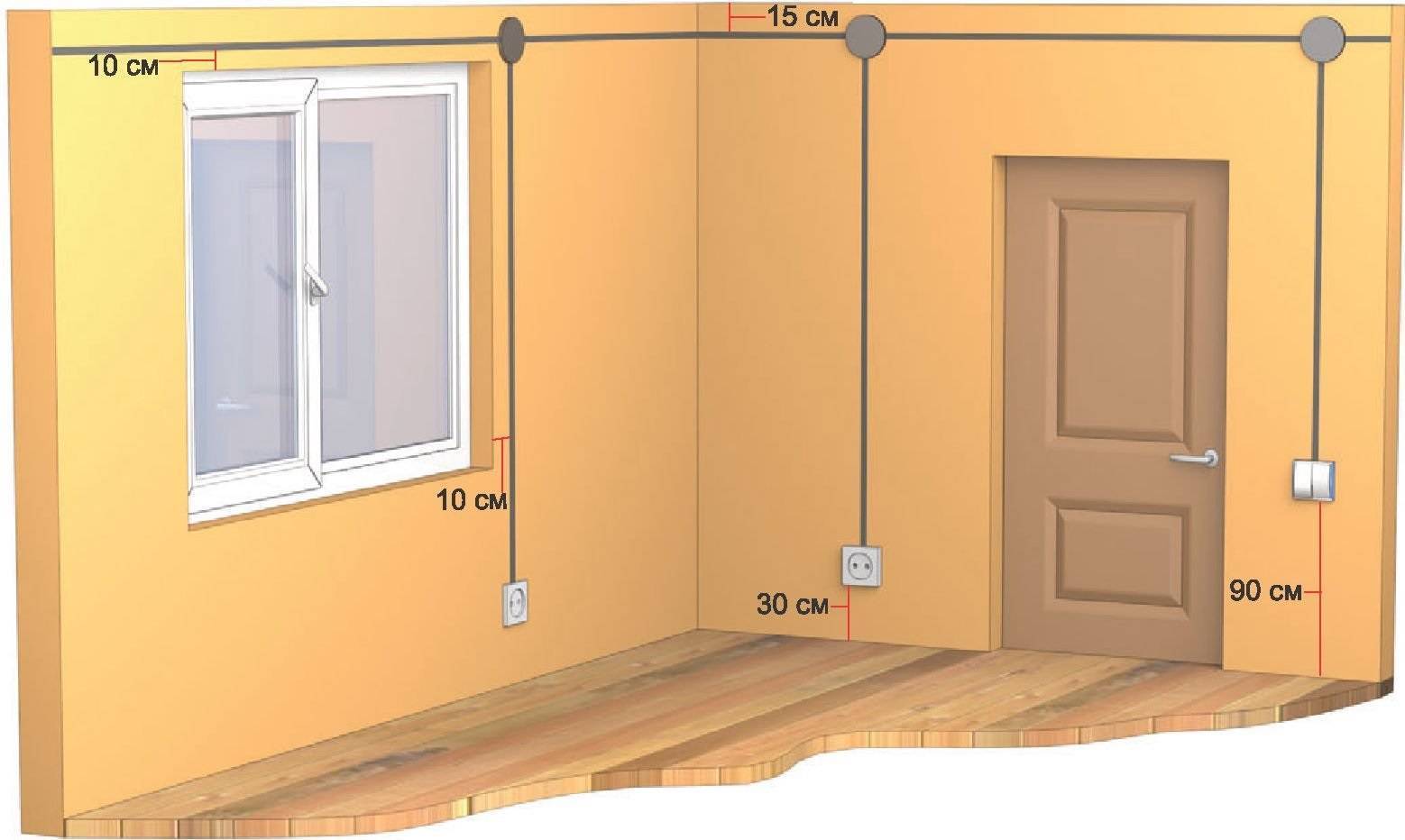

Выбор места под монтаж коробки

При монтаже электропроводки своими руками необходимо прокладывать ее параллельно или перпендикулярно поверхностям пола и потолка. Расстояние от потолка до прокладываемых кабелей должно быть равно 20-30 см. Коробки, питающие выключатель или розетку, желательно располагать над ними. Делается это для того, чтобы коробку можно было без труда найти. Чтобы не портить дизайн помещений, их обычно замуровывают вровень с поверхностью стен, а затем заклеивают обоями. Коробка, питающая розетку и находящаяся над ней, при необходимости будет найдена быстрее, чем расположенная произвольно.

Можно выполнить монтаж коробок над подвесными или натяжными потолками, но тогда необходимо обязательно обеспечить к ним доступ для возможного последующего ремонта. Ведь контактные соединения являются слабым местом электропроводки и со временем могут ослабнуть или вовсе сгореть. Для ремонта потребуется вскрывать потолок. Этот процесс приведет к необоснованным материальным затратам, а если место установки коробки неизвестно – к очень большим. То же самое относится и к расположению коробки, скрытой в стене. Она не должна быть закрыта слоем штукатурки. Чтобы открыть крышку, максимум, что допускается сделать – срезать обои напротив нее. Их можно потом наклеить на место или воспользоваться лоскутком из остатков, неизбежно появляющихся после оклейки.

Для доступа к коробкам, расположенным над подвесным потолком, на его поверхности встраиваются вентиляционные лючки.

Расположение коробок наружной установки определяется, в основном, дизайном и экономией длины кабелей. Для этого их тоже устанавливают напротив выключателей, розеток и светильников. Но и здесь не следует выполнять их монтаж в труднодоступных местах, чтобы не усложнять себе работу.

При установке коробок на улице своими руками нужно выбирать изделия со степенью защиты не ниже IP44.

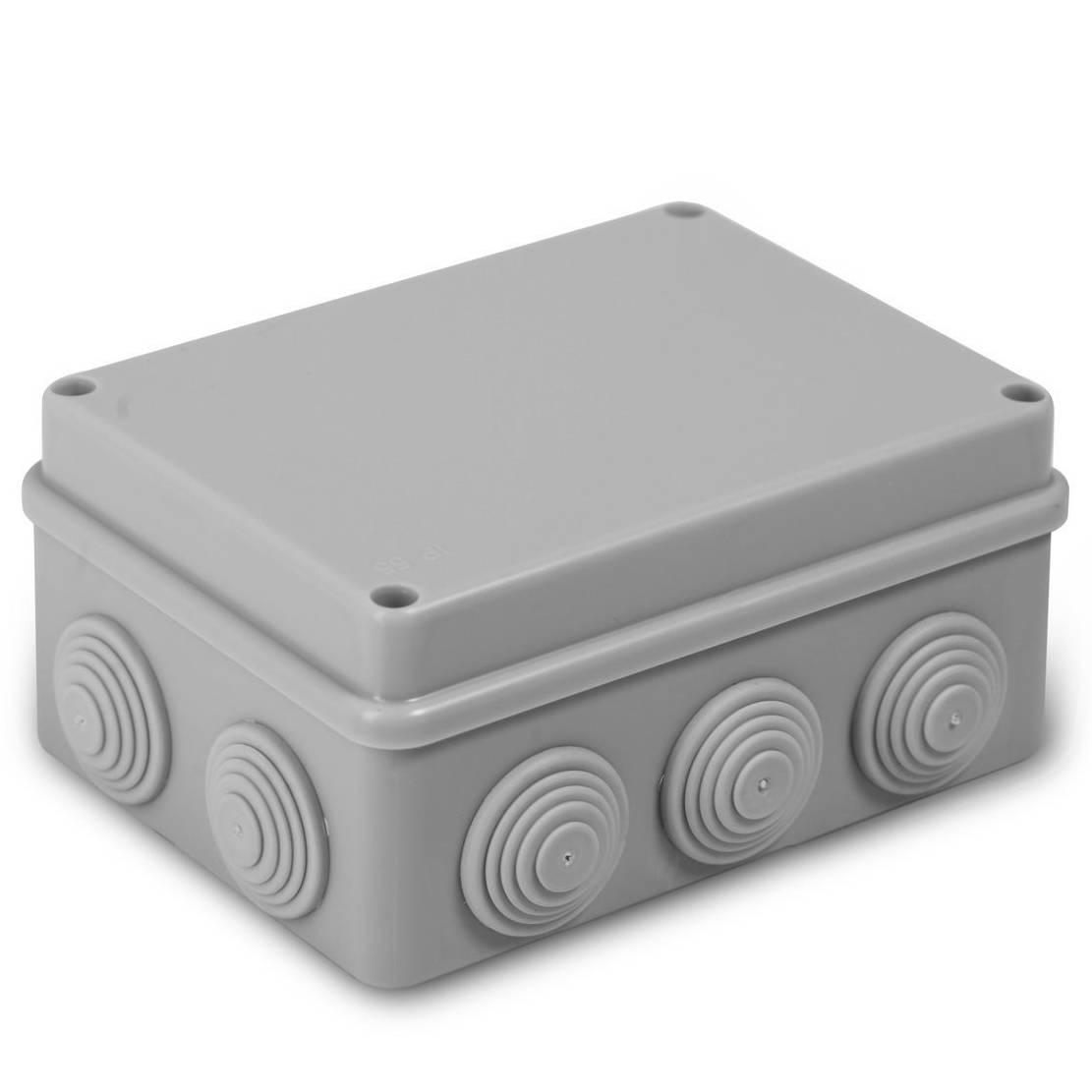

Распределительная коробка со степенью защиты IP44

Но для гарантированной защиты от проникновения атмосферных осадков лучше выполнять их монтаж под козырьками, крышами, навесами. Но степень защиты коробок, устанавливаемых на улице, нельзя ухудшать, даже если дождь и снег на них никогда не попадут. Влажный воздух, проникая внутрь, приводит к образованию конденсата, ухудшающему изоляцию между соединениями или приводящему к их коррозии. В первом случае возможно короткое замыкание, во втором – окисление и нарушение контактов.

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие

Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров

Порядок выполнения работ

1. Разметить лини прохождения каналов будущей проводки.
2. Выполнить штробление каналов скрытой проводки.
3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
6. От вторых концов клемм или от скруток развести провода по точкам потребления.
7. На всех розетках должно быть заземление соответствующим проводом.
8. Провода в коробках маркировать по назначению.
9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
10. Электроэнергию на щиток подавать в последнюю очередь.
11. При выполнении всех работ строго придерживаться правил безопасности.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

1. Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
2. рассчитать нагрузку на электросеть;
3. сечение проводов;
4. разделить потребителей на группы.

• В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

1. Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
2. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
3. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
4. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
5. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке?
