Использование радиаторов Керми для отопления дома

Модели Kermi FTV 11

Радиаторы с нижним подключением такого типа универсальные в дизайне и отличные по качеству, но подходят для небольших помещений. Батареи обеспечивают тепло конвекционным элементом и всего одной панелью. Данный вид отопительного оборудования обладает следующими свойствами:

  • высокопрочная углеродистая сталь имеет мощную теплоотдачу;
  • наличие гофрированной панели обеспечивает рассеивание тепла по всему периметру;
  • рабочее давление – 10 бар;
  • нижнее подключение через две внешних трубы.

Стоимость

Цена обогревателей зависит от индивидуальных особенностей каждой модели. На стоимость влияют высота, ширина, емкость, теплоотдача. Чем выше показатели, тем больше стоимость. Несколько примеров:

  • радиаторы отопления высотой 300 мм, шириной 400 мм, теплоотдачей 298 Вт и емкость 0,72 л стоят 2500 руб;
  • обогреватели 600х1200 мм с теплоотдачей 1615 Вт и емкостью 3,78 л стоят 5000 руб;
  • радиатор керми 900х3000 мм с теплоотдачей 5778 Вт и емкостью 13,5 л в среднем стоят 13000 руб.

Минимальная стоимость оборудования отопления составляет 2500 руб., максимальная может доходить до 21 000 руб.

Особенности

В отличие от стандартных обогревателей, имеющих давление 8,7 бар, радиаторы керми поддерживают давление в 10 бар. Все модели демонстрируют высокий коэффициент теплоотдачи и низкий поглощения энергии.

Основные достоинства нижней подводки

Как уже отмечалось ранее, такой способ предусматривает подачу горячей жидкости в радиатор с одной стороны, а вывод охлажденной – с другой. Благодаря этому трубы можно легко спрятать, практически не теряя в их эффективности. Да и сами батареи снизу быстрее прогреваются, нежели сверху ввиду большой скорости циркуляции воды.

Порой эффективность эксплуатируемого оборудования снижается по причине завоздушивания магистрали или ее засорения. Но даже после этого такой способ подводки обеспечивает равномерный прогрев приборов (эффективность не ниже, чем в случае верхней подводки).

Важно! Невзирая на то, какой способ подключения был выбран, при монтаже следует придерживаться ряда особых требований. И касается это в первую очередь соотношения между шириной радиатора и аналогичным показателем окна

Особенности

Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям

Немаловажной составляющей успеха стало и качество изделий

Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла. Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.

Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.

Компания предлагает батареи различных размеров. В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.

Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами. Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.

Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.

Больший расход теплоты приходится на комнату. Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.

Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.

Рекомендации по монтажу

Обратная сторона радиатора имеет 4 крепежных планки (или 6 — для радиаторов длиной 1800 мм или более). Монтажный комплект, поставляемый с радиатором, состоит из консолей, проставок и предохранительных плечиков, а также заглушек и пробок для удаления воздуха.

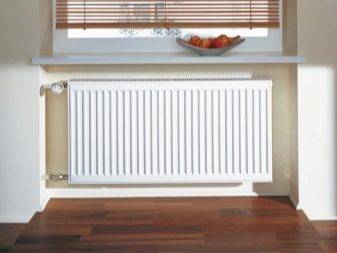

Для оптимальной конвекции расстояние радиаторов от пола 100-150 мм, от подоконника-100 мм (задается арматурою крепежа).

Присоединение осуществляется 4-мя отводами с внутренней резьбой 1/2². При этом необходимо правильно установить воздуховыпускную пробку (клапан). Она должна быть установлена в верхнем штуцере радиатора. При заполнении системы водой стравливание воздуха производится откручиванием винта в центре этой пробки. Это необходимо делать для эффективной работы отопительной системы и повышения долговечности работы радиаторов.

Краны устанавливаемые на входе выходе радиатора предназначены для:

— использования в качестве терморегулирующих элементов отопления;

— отключения и последующей профилактической промывки радиаторов от накопившихся грязевых компонентов магистралей отопления (примерно раз в 3 года);

— отключения радиаторов от магистрали отопления в аварийных ситуациях

Для радиаторов длиной более 1000 мм рекомендуется использовать схему подключения по диагонали. Это повысит его теплоотдачу.

В конце отопительного сезона, если существует вероятность слива воды из системы отопления, необходимо перекрыть радиаторные вентиль и задвижку. Это предотвратит попадание воздуха внутрь радиатора и повысит долговечность его работы.

В начале отопительного сезона вентиль и задвижку нужно открыть и через воздухоотводящий клапан удалить из радиатора воздух, который мог проникнуть при за­пуске системы.

Радиаторы поставляются в полной строительной готовности, упакованы в картон и обтянуты защитной пленкой. Упаковку можно не удалять до полного монтажа

Вниманию покупателя

Перед приобретением радиаторов необходимо уточнить параметры магистралей отопления Вашего дома в РЭО или диспетчерских пунктах по месту жительства. Отклонения от заданных параметров могут привести к выходу из строя радиаторов в процессе эксплуатации.

Запрещается использовать вентили (краны) в качестве терморегулирующих элементов отопления без установки перемычек в однотрубных системах отопления многоэтажных домов. В этом случае Вы нарушаете регулировку теплоотдачи всего стояка в Вашем доме

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации.

Во избежание выхода из строя радиатора категорически запрещается:

-отключать радиатор от системы отопления, кроме случаев, перечисленных в данной инструкции;

-резко открывать вентили, установленные на входе-выходе радиатора, отключен­ного от магистрали отопления, во избежание гидравлического удара;

— использовать воду, не соответствующую требованиям к теплоносителю, приведенных в «Правилах технической эксплуатации электрических станции и сетей Российской Федерации» РД 34.20.501-95.

Рh-кислотность — в пределах 7-9

содержание кислорода — до 0,02 мг/кг

общая жесткость -до 7 мг- экв/л

— использовать трубы магистралей отопления в качестве элементов электрических сетей

— допуск детей к запорно-регулирующей арматуре (вентилям, кранам).

при несоблюдении этих требований резко сокращается срок службы радиаторов:

Изделия, вышедшие из строя по вине пользователя, обмену или денежной ком­пенсации не подлежат.


Схемы подключения радиаторов

p>

Мудрые фразы:

Тропарь — церковное песнопение; тропари следуют за ирмосом в каноне, обращены к ирмосу, ведут от него ряд мыслей и подчинены ему по ритму и тону; по своему содержанию представляют молитвы в честь праздника данного дня или святого, которого в этот день чествуют. 53. Общее место средневековой литературы, описательно как бы материализующее богоугодное поведение прихожанина; неоднократно используется в древнерусских текстах, в том числе и в Домострое. Любопытно написание слова ангелы — «аггели», т. е. транслитерация греческого слова «aggelos»; в средневековых текстах с их символическими написаниями противопоставление форм ангела и аггели довольно часто было связано с обозначением «светлых» и «темных» ангелов; в данном случае предпочтение формы аггели свидетельствует о книжном происхождении формулы, попавшей и в обиходную речь.

«Домострой» — памятник русской литературы, литературное произведение в жанре «поучения», сборник правил, советов и наставлений.

Варианты повышения теплоотдачи

Любое регулировочное устройство способно понизить температуру батареи. Принудительно заставить радиатор отдавать большее количество тепла невозможно. Если же батареи в квартире холодные, а температура в помещении не соответствует нормам (для угловых помещений — это +20-22, для остальных — +18), её можно попробовать изменить следующими способами:

  • попытаться убрать воздушные пробки в батареях и прочистить трубы и фильтры;
  • проанализировать схему подключения и возможно изменить её;
  • добавить необходимое количество радиаторов.

Хотелось бы остановиться на последнем пункте. Когда на кону стоит комфорт в квартире, желательно избегать ошибок в выборе радиаторов, ведь изменить что-либо будет невозможно.

Хорошие результаты показывают стальные панельные устройства Purmo . Встроенные конвекционные элементы этих батарей дают ускоренный нагрев помещения, они могут применяться как в однотрубных, так и в двухтрубных вариантах отопления.

Достойную конкуренцию им составляет компания RIFAR Base , которая представляет целую линейку биметаллических и алюминиевых радиаторов. Эти батареи способны выдерживать высокое давление и нормально выполнять свои функции при значительных скачках в тепловых сетях. Процент теплоотдачи этих приборов отопления очень высок. Модель RIFAR Base 500 является наиболее мощной в ряду биметаллических приборов, и предназначена для обогрева больших помещений с плохой термоизоляцией.

Заслуженно пользуются хорошей репутацией немецкие радиаторы Kermi. Они бывают стальные или биметаллические. Для производства используют три вида металла различной толщины. Теплотехника « Kermi » в основном подходит для монтажа в коттеджах и частных домах.

Расчет

Чтобы произвести правильный расчет, можно сравнить размеры классической чугунной 12-секционной батареи с теплоотдачей 1444 Вт. Внутренний объем агрегата составляет 13 литров. Технические стандарты батареи Kermi предполагают эффективность теплоотдачи 2100 Вт, при этом рабочий объем агрегата – 6,3 литра. Указанная теплоотдача относится к односекционной батарее. Эти данные указаны в паспорте изделий 10 типа.

Известно, что если система содержит большой объем теплоносителя, то это обычно приводит к большим потерям тепла. Это неизбежно, так как элементов у системы много. Даже тщательно изолированные системы с большими объемами носителя не дают 100-процентной отдачи. Технические характеристики радиаторов Kermi выгодны из-за того, что по трубам можно пропускать меньший объем носителя. Чтобы пропустить аналогичное количество тепла в чугунной системе, по трубам нужно пропускать очень большой объем носителя. При таком объеме насосное оборудование получит очень высокую нагрузку.

Другие технически характеристики, которые пригодятся при создании схемы подключения, являются следующими:

  • рабочее давление – 10 бар;
  • испытуемое давление – 13 бар;
  • максимальные температурные показатели – +110 градусов;
  • выходные отверстия – ¾ и ½;
  • тепловая мощность обычно связана с типом, высотой и длиной радиатора.

Этот параметр удобнее высчитывать по таблице, обычно предоставляемой производителем, например, если решено установить одну из моделей популярной линейки Kermi Therm X2 Plan. Все выпускаемые производителем модели имеются в таблице, поэтому в процессе выбора остается найти подходящие значения. Специалисты допускают немного большие показатели, чем рассчитаны для конкретной системы. В таблице остается обозначить радиаторы приемлемой высоты и длины. Для расчета точной мощности нужны значения теплопотери помещения, температура подаваемого носителя, желаемая температура комнаты. Эти данные помогут точнее определить модели, которые полностью удовлетворят условиям системы. В таблице следует отметить все возможные варианты, подходящие по мощности, затем определиться с подходящими параметрами изделия.

Можно произвести примерный расчет для системы с исходной температурой +60 градусов, обратной – +50 градусов. Внутри при этом должно около +22 градусов. Дельта будет считаться так: (60+50) /2-22=33. В табличке с коэффициентами для показателя в комнате +22 градуса, применяемый коэффициент – 1,75. Теплопотери для помещения составят: 2150*1,75=3719,5. Подходящие варианты радиаторов по мощности можно определить по таблице мощностей.

Например, можно выбрать модели следующих габаритов:

  • при длине 3005 мм, допустимая высота изделия составит 305 мм;
  • при длине 2305, 2605 мм, высота изделия может составить – 405 мм;
  • при длине 1805, 2005 мм, допустимая высота изделия – 505 мм;
  • при длине 1605 мм, допустимая высота изделия – 605 мм;
  • при длине 1405 мм, допустимая высота изделия – 905 мм.

Из ассортимента изделий, которые подойдут под данную систему, стоит отметить следующие модели:

  • Kermi Therm-х2 FKV – представленные в линейке радиаторы имеют высоту от 300 до 900 мм, длину от 400 до 3000 мм;
  • Kermi Therm-х2 FKO имеют идентичные габаритные параметры. Разница заключается в присоединительной резьбе патрубка – 4х1/2. Присоединительная резьба первого варианта – 2х3/4.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

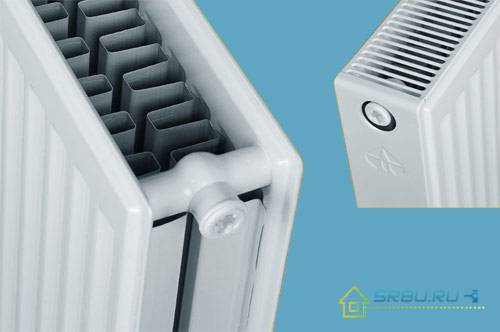

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

  • Присоединительная резьба: 4 х G1/2” (внутр.)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400мм до 3000мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Макс. температура теплоносителя: 110°C
  • Рабочая температура – 95°

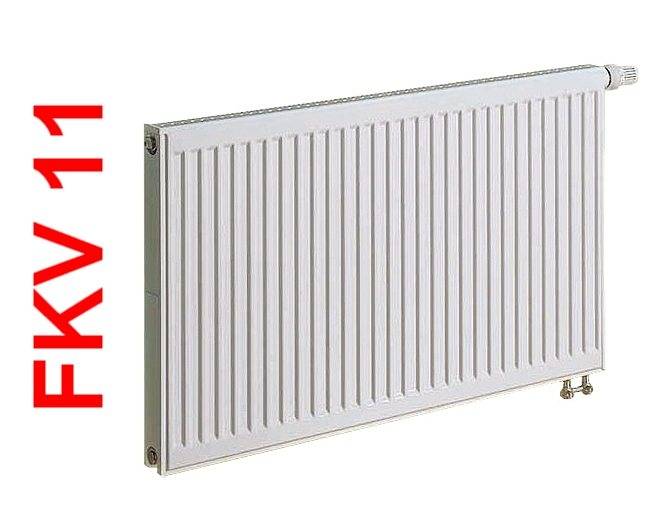

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 х G3/4” (наруж.),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400мм до 3000мм
  • Расстояние между подводящими трубами: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110°C
  • Рабочая температура – 95° С

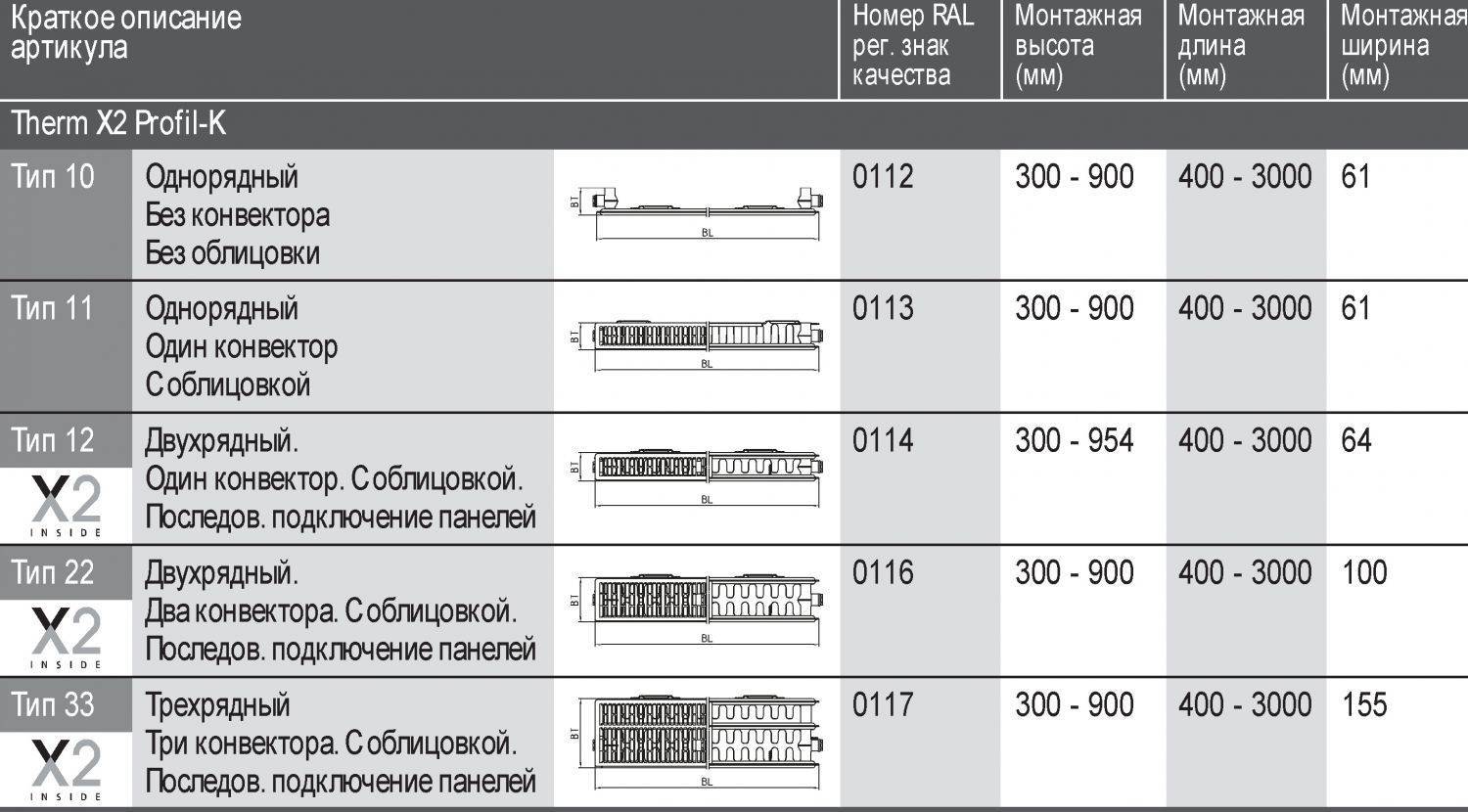

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

Разновидности и технические показатели

Выбирая Керми радиаторы технические характеристики придётся изучать досконально. Они имеют большой диапазон показателей, а конкретные значения зависят от дизайна, конструкции и размера устройств. Длина прибора может составлять от 40 см до 3 метров, а высота — 30-90 см.

Модели Kermi состоят из панелей, приложенных к изогнутым металлическим трубам, по которым циркулирует нагретая жидкость. Изготавливаются по технологии Therm X2, при которой тепло сначала поступает на переднюю панель, быстро разогревая её, а затем — на заднюю. То есть, заднюю часть радиаторов нагревает теплоноситель, который изначально отработал в передней. Такой процесс способствует увеличению мощности отдачи тепла. Ведь задняя поверхность экранирует тепло и экономит его, лишь слегка прогревая стену.

Радиаторы этой фирмы бывают одно-, двух- и трёхслойными. Чем больше слоёв, тем мощнее конструкция, и тем выше батареи отопления цены Керми продукции.

Приборы делятся на типы в зависимости от количества панелей:

  1. Тип 10 имеет одну такую панель.
  2. Тип 11 тоже имеет одну панель, оснащённую ребристой поверхностью (оребрением).
  3. Тип 21 представляет собой 2 панели с одним оребрением.
  4. Тип 22 включает две панели и два оребрения.
  5. Тип 33 – это трёхрядные устройства.

Популярны профильные компактные батареи Therm X2 Profil K, вентильные Profil V, гладкие компактные Therm X2 Plan K, вертикальные Verteo Plan и другие. Это не удивительно. Высокие на радиаторы Kermi технические характеристики – неотъемлемая черта этого товара. Любая модель имеет рабочую температуру 95 градусов, максимальную – 110 градусов. При рабочем давлении в 1 МПа радиаторы могут выдерживать во время испытаний нагрузку в 1,3 МПа.

Кроме того, Kermi батареи различаются по типу подключения. Так тип FKO имеет боковое подключение, а тип FTV/FKV – нижнее (удобно, когда нужно скрыть трубы под плинтусом или в полу).

Модели FKO имеют внутреннюю полудюймовую резьбу, а FTV/FKV – внешнюю резьбу в три четверти дюйма. Любой коллектор содержит термостатические клапаны, позволяющие прибору работать эффективнее. Они регулируют температурные показатели в зависимости от температуры окружающей среды.

Многие предпочитают купить радиаторы Керми, которые имеют диагональный способ подключения, позволяющий более эффективно циркулировать воде внутри них. При этом входящая труба подсоединяется в верхней части прибора. А выходящая (обратная) крепится внизу, да к тому же — с противоположной торцевой стороны устройства. Получается, что точки соединения труб можно мысленно соединить только по его диагонали. Похожими свойствами обладают и алюминиевые радиаторы отопления, о которых можно прочитать .

Как видим, выбор радиаторов – дело не простое. Поэтому перед покупкой обязательно изучить на Керми радиаторы отопления технические характеристики, и выбрать подходящий для конкретного помещения. При покупке товара вместе с батареями потребители в комплекте получают кронштейны, клапаны Маевского, заглушки и переходники.

Способы регулировки батарей отопления

Для правильной теплоотдачи радиаторов немаловажным фактором является правильное размещение. Батареи должны располагаться в местах наибольшей утечки тепла — под окнами и неподалеку от входных проёмов.

Схема подключения отопительных секций также работает как регулировка радиаторов отопления обратки или подачи.

Самой эффективной считается система, при которой горячая вода подаётся сверху прибора, а обратка выводится внизу. Такое подключение носит название диагонального, благодаря этой схеме все секции радиаторов получают тепло равномерно.

Иногда подключаются наоборот — подача производится снизу, а обратка подключена вверху. В этом варианте потери теплоносителя возрастают до 20% (в отличие от первого варианта, где максимум 5%). Применяется этот способ в основном в схемах с мощной принудительной циркуляцией.

Также велики потери и в системах с нижним подключением. Тут и подача, и обратка, включаются в нижнюю часть прибора отопления. Но если напор горячей воды достаточно велик, то создаваемые в батарее вихревые потоки дают хороший эффект.

В индивидуальных системах отопления необходима тщательная регулировка обратки радиаторов отопления. Большая разница в температуре подачи и обратки может привести к поломке котла.

В многочисленных видео в Интернете показаны детальные подробности всех вариантов подключения приборов отопления.

Не переборщите

Также следует отметить, что 14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене. В общем, на ваше усмотрение.

Со стальными радиаторами та же история. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Но, так как подобные радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

  • 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
  • 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
  • 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
  • 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
  • 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Kermi радиаторы − технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.


Радиаторы Керми выпускаются белоснежного цвета

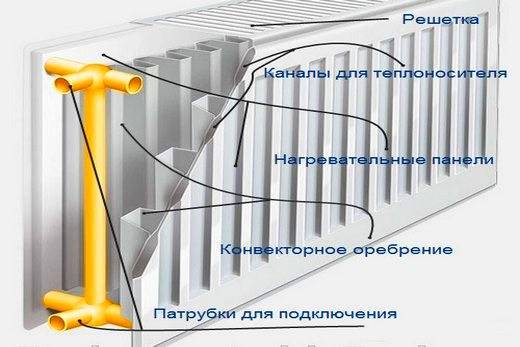

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.


Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.


Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

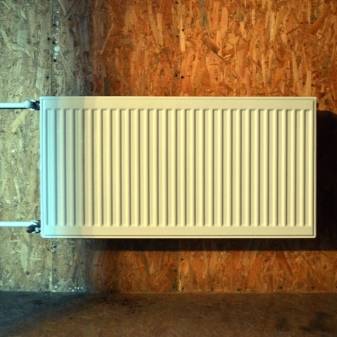

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.


Мощность радиаторов керми – таблица

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.


Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
