Принцип работы: конвекция vs. излучение
Принцип работы радиатора отопления является крайне простым. Вода, которая уже нагрета до необходимой температуры, из котла идет в помещение при помощи труб. Затем она попадает в отопительные приборы, которые и нагревают воздух в помещениях вашего дома.
Конвективный радиатор отопления
Стоит отметить, что если тепло передается конвекционным способом – это ускоренный нагрев воздуха, который протекает через поверхность обогрева, то такой прибор отопления будет носить название конвектора. Если же тепло передается излучением, то есть, нагревание окружающего воздуха производится поверхностью, которая имеет повышенную температуру и теплоемкость, то это будет радиатор.

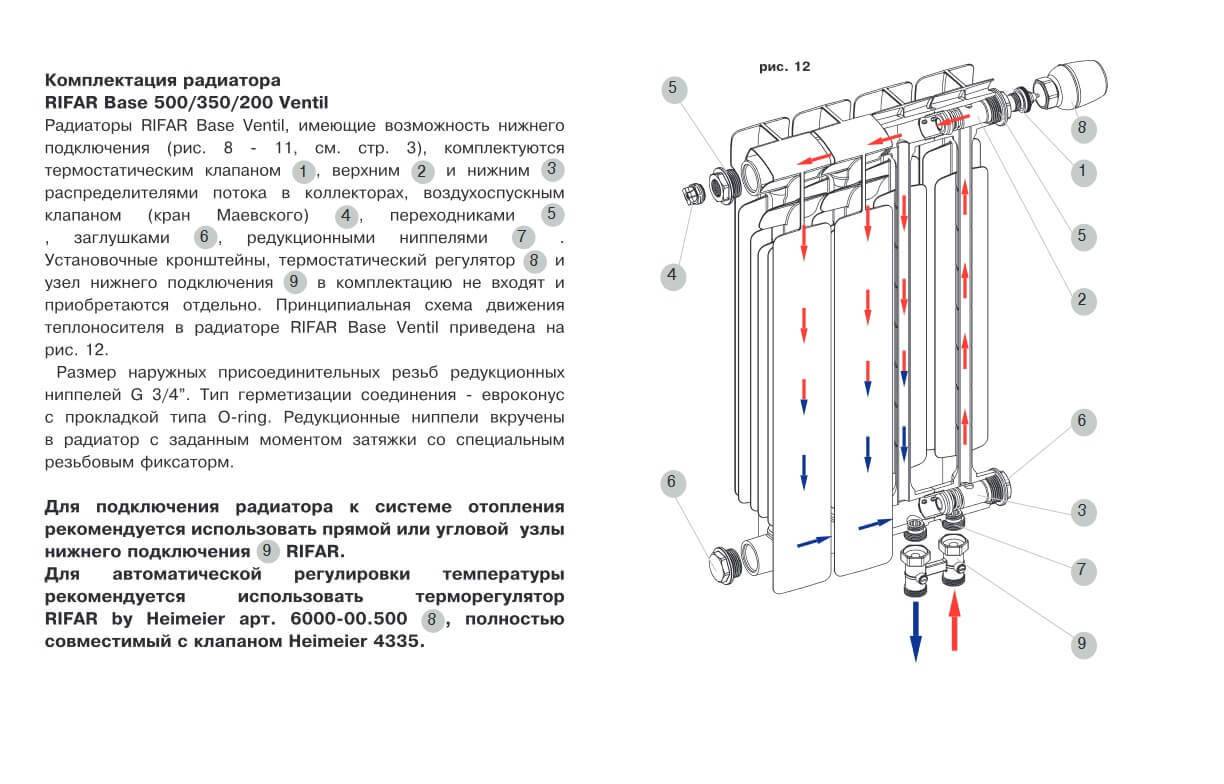

Рассматривая то, как устроена батарея отопления, стоит отметить, что для того чтобы быстро прогреть помещение, больше подойдет конвектор. Однако такая батарея отопления в разрезе имеет один недостаток – вследствие прохождения активной конвекции в воздух идет много пыли, что не самым лучшим образом будет сказываться на здоровье присутствующих людей. Именно поэтому конвекторные батареи применяются только там, где проблемные места отопительной системы. К примеру, для создания воздушной завесы в помещении с большой площадью остекления, там, где обычные приборы не смогут поместиться по размерам.
В независимости от того, какая температура в батареях отопления, они будут отдавать примерно 60 процентов тепла излучением теплоэнергии, остальная же часть будет отдаваться конвективным способом. Так, достигается минимум конвекции горячего воздуха и хорошо греются те объекты, которые находятся в помещении. В этом плане можно отметить, что то, как работает батарея отопления, подобно системе теплый пол.
Конвекторы или «внутрипольные» радиаторы отопления
Правила выбора электрической батареи
Правильный выбор батареи на электрическом питании предусматривает учет тепловой мощности прибора. Если обогреватель планируют использовать в качестве дополнительного, на обогрев 1 м² площади помещения высотой 2,6 м потребуется не более 80 Вт.
Инфракрасный потолочный обогреватель удачно сочетает в себе функциональность и безопасность. Недостаток его в том, что тепло только в зоне его нахождения
Для отопления помещения конкретной площади потребуется определенное число секций. Номинальная мощность одной — 0,13 кВт. Исходя из этого параметра и площади комнаты, легко вычислить оптимальное количество секций.
В отдельных случаях необходимо устанавливать несколько батарей. Рационально принимать такое решение в случае наличия в комнате от двух окон или превышения площади, нормой которой считаются 22 м²
Если конвективная электробатарея является единственным видом отопления, то комнату площадью 10 м² с потолком высотой 2,6 м² до комфортной температуры обогреет нагреватель мощностью 1 кВт. Когда потолок выше указанного значения, результат следует увеличить в полтора раза.
Это расчет усредненный, чтобы получить более точные данные необходимо принимать во внимание:
- материал, из которого возведены ограждающие конструкции дома;
- наличие системы вентиляции и ее вид;
- тип прибора и его функционал;
- параметры сети;
- требования к диапазону температур.
При выборе электрической батареи из определенной ценовой категории следует знать, что в большой степени на цену батареи оказывает влияние вид терморегулятора. Механический термостат в два раза дешевле электронного, но такая экономия относительна — наличие электронного термостата позволяет экономить около 4% электроэнергии.
Система отопления, собранная из электрических радиаторов, имеет более высокий КПД, чем у систем водяного и парового отопления на базе твердотопливного или газового котла
Выбор определяет и место предполагаемой установки батареи. От него зависят габариты прибора и свойства. Если под него предусмотрена специальная ниша, батарея должна свободно войти в это пространство.
Это же условие нужно соблюсти и в случае размещения радиатора под оконным проемом. Для установки в ванную комнату нужен радиатор, имеющий защиту от влаги. Чтобы электрическая батарея работала надежно, следует делать выбор среди моделей известных торговых марок. При установке нужно обязательно соблюдать требования, изложенные в инструкции.
В целях безопасности между батареей, размещенной на постоянном месте и стеной необходим зазор не менее 0,5 см, а провод, ведущий к розетке, не должен контактировать с нагретой поверхностью.
Верхний коллектор ни в коем случае нельзя ничем закрывать. Сушить вещи, таким образом, не получится — датчик просто отключит агрегат в аварийном порядке при малейшем перегреве
Монтаж приборов, для ввода которых в работу, предусмотрена штепсельная вилка, не требует никаких подготовительных мероприятий.
Сложнее решается этот вопрос, когда для подключения нескольких батарей и соединения их в одну систему нужно дополнительно подвести кабель.
Обязательное условие — включение в схему защитного включателя минимум 30 А, а основная жила кабеля должна иметь сечение, соответствующее сумме мощностей всех батарей. Такой системой отопления можно управлять при помощи пульта дистанционного управления.
3 Советы специалистов
Обычно многие не знают, какие краны лучше ставить на радиаторы отопления, и могут легко запутаться в их выборе. Поэтому стоит учесть мнения и советы людей, специализирующихся в этой сфере
А специалисты советуют, перед тем как выбрать регулировочный кран для радиаторов, сначала обратить внимание на некоторые условия, при которых вентили будут эксплуатироваться:
- Помещения с центральным теплоснабжением. В домах с таким отоплением необходимо ставить заслонки, сделанные из латуни или стали. Но регулировочные вентили ставить не стоит, так как из-за некачественной воды краны быстро засоряются, выходят из строя, и их регулировка становится невозможной.
- Частные дома с автономным отоплением. В таких домах специалисты советуют устанавливать на радиаторы терморегулирующие устройства. Подключение вентилей с термоголовкой эффективно помогает сэкономить энергию.
- Многоквартирные дома с индивидуальной котельной. В таких условиях идеально подойдет качественный шаровый кран, который способен выдержать до 200 ⁰C и давление от 16 до 40 Бар. А также вентиль должен быть устойчив к механическим повреждениям и коррозиям.
- Нужно учитывать и то, что у любого крана есть способность уменьшать поток воды, а это приводит к снижению температуры обогрева. И если энергии тепла изначально не хватает, то с помощью вентиля его можно будет только отключить. Регулировочные механизмы в таких ситуациях устанавливать бесполезно.
А для того чтобы во время эксплуатации избежать некоторых проблем, радиаторные запорные механизмы необходимо устанавливать на каждой батарее. Чтобы такие устройства прослужили как можно дольше, их нужно не только правильно подключить, но и качественно подобрать.
Типы
Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:
- шаровые краны с различной резьбой;
- запорные клапаны;
- поворотные затворы;
- фланцы и фитинги;
- обратные клапаны;
- задвижки.
Краны шаровые
Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.
Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.
Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.
Запорные клапаны
Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.
Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.
Шланговая насадка такой конструкции может поворачиваться в любую сторону.
Затворы поворотные
Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.
Обратные клапаны
Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.
Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.
Также такие элементы могут быть установлены на резервуары с высоким давлением.
Фланцы
Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).
Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.
Фитинги
Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:
- муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
- угольники (меняют направление на 45-90°);
- тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
- крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
- заглушки (одеваются на конец трубы).
Задвижки
Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».
Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.
На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

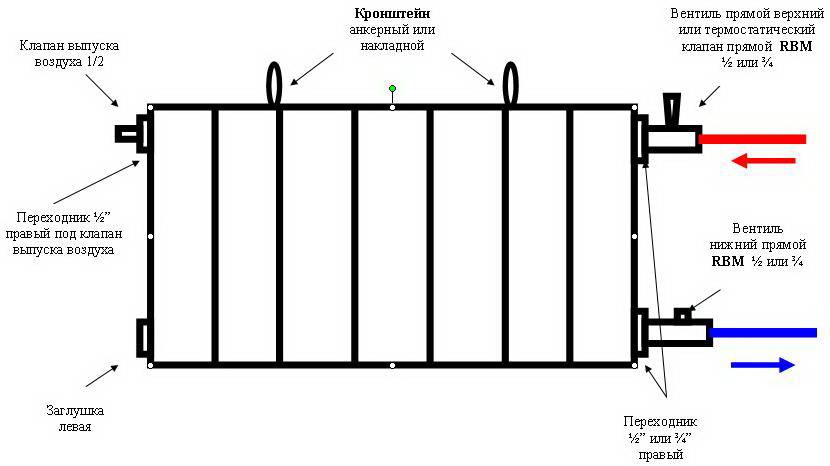

Как собрать радиатор?
Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:
- положить батарею на ровную поверхность;
- каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
- соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
- на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.
Способы повышения тепловой инерции системы
Чтобы батареи не остывали слишком быстро, следует повысить тепловую инерцию.
Если зимы в вашем регионе холодные и вы обеспокоены тем, что при использовании ГВС батареи будут остывать, мы дадим вам несколько советов, как этого избежать. Само собой, в первую очередь необходимо позаботиться о хорошей теплоизоляции стен и окон, кровли и пола, но речь не об этом.
Единственный способ приостановить остывание теплоносителя – это повышение его теплоемкости. Этого можно добиться увеличением объема теплоносителя за счет использования труб большего диаметра.
Трубы большего диаметра повышают инерционность.
Кроме того, можно использовать массивные чугунные батареи с напольной установкой. Такие отопительные приборы остывают очень долго, так как их масса может достигать 100 кг.
Массивные чугунные батареи остывают намного дольше.
Наконец, как уже было сказано, можно встроить в систему тепловой аккумулятор – бак на несколько сотен литров (до 2000), включенный между котлом и системой отопления. Однако это нивелирует все преимущества схемы: она станет дороже и будет занимать лишнее место.
Схема подключения теплоаккумулятора.
Производители панельных стальных батарей
Как мы знаем, уровень качества батарей зависит не только от типа конструкции, но и производителя. Исходя из этого не следует отдавать предпочтение наиболее недорогим изделиям от неизвестных производителей. Малый выгода может привести к тому, что уже в недалеком будущем придется своими руками поменять радиаторы.
Хорошо себя зарекомендовали панели следующих производителей:
- Будерус (Германия);
- Thermoplus (Италия);
- Лидея (Россия);
- Kermi (Германия) и др.
Помимо этого, покупать изделия следует в больших строительных магазинах, дабы избежать подделки и быть уверенным в исполнении гарантийных обязанностей продавцом.
Водяная система
Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.
Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.
В водяных системах отопления могут пользоваться следующими типами радиаторов:
- чугунными;
- стальными;
- алюминиевыми;
- биметаллическими.
Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).
Чугунные батареи
Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.
Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.
Радиаторы из алюминия
Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).
Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

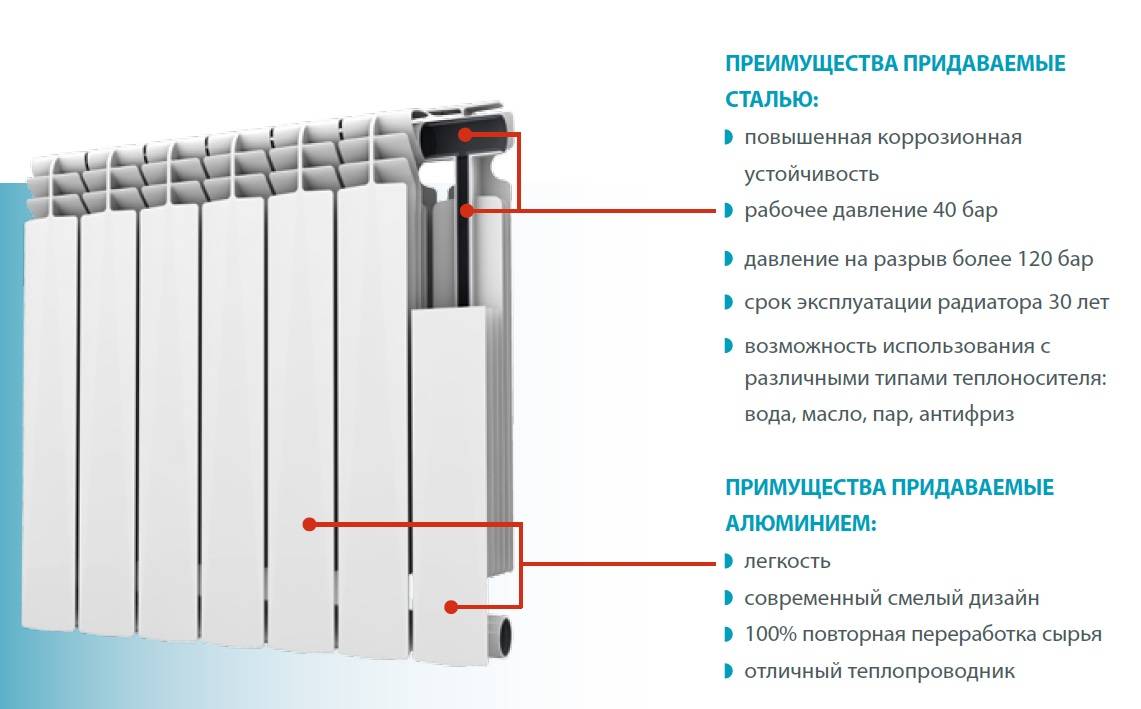

Биметаллические батареи
К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.
Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.
С этим читают
Как выбрать ТЭН для отопительного оборудования?
Выбирая ТЭН для замены в водонагревателе или в радиаторе, необходимо обращать внимание на его мощность, конструкцию, длину трубки и наличие дополнительных возможностей. Поэтому перед покупкой необходимо узнать как можно больше обо всех его характеристиках
Расчет мощности прибора
Большая мощность ТЭНа не всегда является положительным качеством.
При выборе важно учитывать несколько факторов, которые связаны с уровнем энергопотребления:
- предельная мощность теплоотдачи отопительного прибора в целом;
- возможности электропроводки;
- объем помещения.
Нельзя покупать устройство с мощностью, которая больше 75% максимального уровня теплоотдачи отопительного оборудования.
Например, имеется радиатор с 10 секциями, каждая из которых отдает воздуху 150 Вт тепла, всего 1,5 кВт. При установке в него электронагревателя с мощностью 2 кВт поверхность батареи не сможет быстро отдать всю образующуюся энергию. В результате ТЭН будет постоянно отключаться из-за перегревания.
Причиной быстрой поломки ТЭНа может быть неправильный выбор мощности прибора. В результате системного перегрева спирали она со временем перегорает
В квартирах с изношенной проводкой постоянная нагрузка на розетку не должна превышать 1,5-2 кВт, иначе она может загореться и привести к печальным последствиям. Поэтому перед покупкой ТЭНа нужно проверить состояние проводки и при необходимости демонтировать старую и проложить новую электросеть.
Когда вопрос с электрикой и возможностями оборудования решен, можно приступать к расчету требуемой мощности для поддержания комфортной температуры в помещении.
В хорошо утепленных домах и квартирах будет достаточно уровня 40 Вт/м3. А при наличии щелей в окнах мощность обогрева должна быть увеличена до 60-80 Вт/м3. Покупать конкретную модель можно только после учета всех вышеописанных энергетических факторов.
Учет особенностей конструкции
Большинство ТЭНов отопления имеет оболочку из легированной стали, которая обеспечивает прочность и стойкость к коррозии. Медные устройства применяются преимущественно в нагревателях воды, хотя ограничений на их использование в самодельных радиаторах нет.
В чугунных и стальных радиаторах использование ТЭНов из цветных металлов нежелательно. Это может привести к ускорению износа материалов и соединений
Также при выборе необходимо учитывать направление резьбы заглушки, которое может быть правым или левым. Разные модели электронагревателей отличаются и диаметром фланцев. Они могут иметь размер от 0,5 до 1,25 дюйма.
Обычно к ТЭНу хорошего производителя прилагается краткая инструкция, в которой описываются его конструкционные параметры. Их изучение поможет купить устройство, которое точно подойдет к имеющемуся отопительному оборудованию.
Длина нагревательной трубки
Протяженность трубки является одной из главных характеристик, которые определяют эффективность работы устройства.
Большая её длина при равной мощности приводит к увеличению площади поверхности электронагревателя и ускорению теплообмена с рабочей средой. Это положительно сказывается на долговечности ТЭНа и скорости циркуляции теплоносителя.
ТЭНы с длинной трубкой идеально подходят для установки в самодельные регистры, которыми удобно обогревать большие помещения и хозяйственные постройки
Желательно, чтобы трубка проходила по всей длине рабочей зоны отопительного прибора, не дотягиваясь до противоположной стенки на 6-10 см. Эта рекомендация позволит быстро и равномерно прогревать теплоноситель.
Наличие дополнительного функционала
Переплачивать за дополнительные возможности ТЭНов не всегда нужно. Если отопительный прибор используется в качестве вспомогательного и не имеет собственной встроенной автоматики, то покупка модели с термостатом имеет смысл.
Но при наличии в радиаторе или электроконвекторе собственных термодатчиков и механизмов контроля температуры дополнительные функции так и останутся невостребованными.
Встроенная в заглушку ТЭНа электроника должна иметь предохранительные механизмы, чтобы в случае поломки регулирующей платы не случился пожар
Поэтому приобретать дорогостоящие электронагреватели со встроенной автоматикой рекомендуется только при явной необходимости в таком оборудовании. При необходимости в индивудальном подборе температурного фона лучше купить терморегулятор в розетку, который можно использовать периодически.
Что касается производителей ТЭНов, то их выбор не принципиален. Основными поставщиками являются фирмы из России, Украины, Турции и Италии. Качество их продукции примерно одинаково, поэтому нет смысла переплачивать за бренд.
Варианты монтажа радиаторов
Как известно, устройство любой коммуникации в доме обязательно требует наличия проектного плана, а также нужной схемы установки того или иного прибора. Подключения радиаторов отопления может быть выполнено несколькими способами в зависимости от того, какой тип имеет система труб.
Одним из популярных вариантов подключения является односторонний монтаж батарей. Это значит, что все трубы отопительной системы монтируются исключительно с одной стороны. Особое распространение такой способ установки получил в многоквартирных домах. Еще один тип подключения – перекрестное, или диагональное. Суть такого устройства заключается в том, что монтаж трубы подвода осуществляется с одной стороны радиатора в его верхней части, а трубы отвода – снизу прибора с обратной стороны. Наиболее подходящим такой способ установки будет для тех батарей, которые оснащены большим количеством секций и имеют внушительную длину. В такой конструкции теплоноситель сможет распространиться по всей площади помещения, максимально увеличив параметры теплоотдачи.
Существует также вариант нижнего подключения. Монтаж труб подвода и отвода выполняется к расположенным внизу патрубкам на разных сторонах батареи. Эффективность такого способы подключения существенно ниже по сравнению с двумя вышеописанными типами монтажа, но этот вариант будет актуальным в том случае, если система теплоснабжения оборудована в полу.

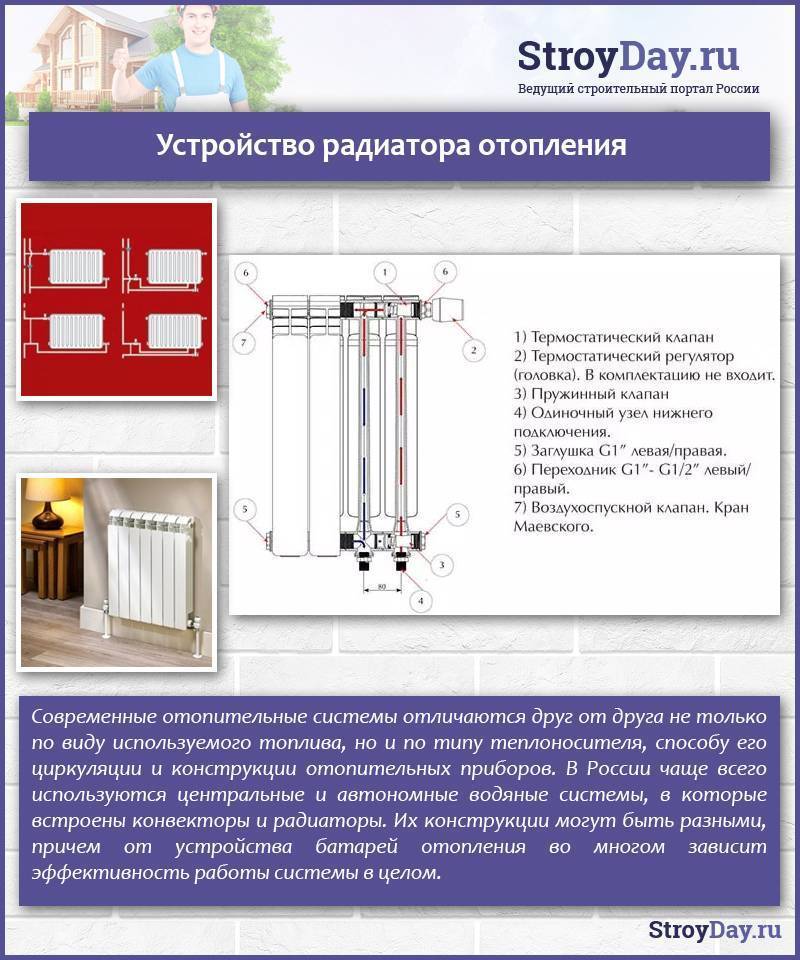

Устройство радиатора отопления на видео:
Виды головок по конструкции
Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.
Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.
В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.
Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.
Как собрать радиатор?
Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:
- положить батарею на ровную поверхность;
- каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
- соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
- на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.
Положительные и отрицательные качества приборов
В пользу применения радиаторов, не содержащих в полости газов, обычно приводят следующие аргументы:
- гарантированное отсутствие такого явления, как завоздушивание системы;
- низкое гидравлическое сопротивление;
- полное отсутствие или минимальная коррозия;
- стабильная теплоотдача, т.к. на внутренней поверхности корпуса не оседает грязь;
- минимальное число резьбовых соединений, что делает маловероятными случаи возникновения протечек;
- широкий выбор теплоносителя: антифриз, вода, пар и др.
Если сравнить эти изделия и привычные водяные, то в квартирах, отапливающихся централизованно, воздух будет нагрет не одинаково. Во втором случае вода, поступающая в систему, нагревает все тело радиатора напрямую. В вакуумном вода с центральной магистрали греет только нижнюю часть.
Применение вакуумных радиаторов дает экономию теплоносителя до 80%. Кроме того, при отключении батареи нагретые частицы газа замедляют движение, поэтому она остывает длительное время
Остальные секции батареи получают тепло от испарившейся жидкости. Из-за того, что трансформатор тепла имеет как температуру, так и теплопроводность ниже, чем у воды, стенки вертикальных секций радиатора прогреются меньше.
Чтобы обеспечить такой же температурный режим, как и при наличии водяных батарей, вакуумный радиатор должен иметь большую площадь.
Производители утверждают, что секции изделия прогреваются моментально. При небольшом объеме воды в 0,5 л один фрагмент имеет теплоотдачу в 300 Вт. Здесь следует отметить, что каждая секция, ставшего классикой, чугунного радиатора содержит 4 л жидкости.
Экономия особо заметна при применении антифриза. Затраты на его приобретение снизятся существенно. Незначительное количество теплоносителя, отсутствие потребности в дорогом оборудовании — главные преимущества от использования вакуумных радиаторов.
Достоинством этих приборов является и тот факт, что комната более плавно прогревается по вертикали. Согласно замерам, на каждый метр высоты разность составляет около 0,5 °C. В комнате с высотой потолка 2,5 м между прибором и полом это будет приблизительно 1,25 °C.
Эффективность вакуумных радиаторов проявляется при применении альтернативных ресурсов получения энергии, таких как тепловой насос, солнечные батареи.
Тогда как чугунные батареи смогут нагреть помещение при достижении теплоносителем температуры минимум 65 °C, для вакуумных приборов достаточно 35 °C
Следует знать, что если произойдет из-за каких-то обстоятельств разгерметизация секции, вакуумный радиатор работать не будет. Причина — показатели давления внутри и за пределами корпуса сравняются.
Такая поломка несет угрозу самочувствию и здоровью обитающих в доме людей, т. к. жидкость, находящаяся внутри, ядовита.
Конструкция
привод регулирующих клапанов ВД
Серводвигатель состоит из следующих функциональных частей:
Voith управляющий магнит VRM (A)
С интегрированной регулировкой положения и магнитной силы
Управляющая гидравлическая задвижка, состоящая из компонентов:
Корпус задвижки (B1)
Управляющий поршень (B2)
Регулирующая пружина (B3)
Стержень (B4)
Крышка (B5)
Блок привода, состоящий из компонентов:
Силовой цилиндр (D1)
Демпфер (D2)
Прижимная пружина (D3)
Поршневой стержень(D4)
Электронное определение положения, состоящее из компонентов:
Датчик положения (E1)
Магнит датчика (E2)
Крышка (E3)
(Visited 1 217 times, 1 visits today)
Обзор производителей алюминиевых батарей
Сегодня на рынке продается множество моделей алюминиевых радиаторов от разных производителей. Поэтому можно без труда подобрать такие радиаторы отопления алюминиевые какие лучше всего будут подходить по техническим параметрам, внешнему исполнению и финансовым возможностям.
Приобрести нужную модель можно на рынке, в специализированном магазине. Также продажа алюминиевых радиаторов отопления осуществляется через Интернет. Преимуществом такой покупки является экономия времени. Если возникают какие-то вопросы касательно параметров оборудования, их можно задать онлайн-консультанту либо позвонить по указанному на сайте телефону и пообщаться с менеджером.
Надо отметить, что на радиаторы отопления цены алюминиевые это, стальные или чугунные модели, в онлайн-магазине, как правило, ниже среднерыночных. Поэтому многие предпочитают заказывать обогревательные приборы именно в Интернете.
В продаже имеются как импортные, так и отечественные изделия. Естественно, цены на алюминиевые радиаторы отопления отечественного производства ниже, нежели на зарубежные аналоги. Но это не сказывается на качестве продукции. Поскольку многие современные отечественные батареи производятся по итальянской технологии. Среди отечественных производителей надо выделить компании Рифар и Термал. Они производят долговечные алюминиевые отопительные приборы по приемлемой стоимости.
Поскольку итальянские радиаторы отопления алюминиевые всегда славились самым высоким качеством, они являются очень востребованными на рынке, несмотря на высокую стоимость. Тут надо отметить продукцию фирм Fondital, Sira и Global. Эти компании выпускают еще и биметаллические радиаторы отопления. Популярны также отопительные устройства венгерского производства. Правда, по качеству они уступают итальянским моделям. Неплохие батареи из алюминия выпускает венгерская компания NAMI.
Как разобрать алюминиевую батарею?
Иногда возникают ситуации, когда нужно разобрать батарею. Например, необходимо добавить дополнительные секции к радиатору либо заменить одну из секций, которая дала течь. В любом случае, надо знать, как разобрать алюминиевый радиатор отопления правильно.
Алгоритм разбора батареи:
- провести демонтаж радиатора. Для этого следует предварительно перекрыть поступление теплоносителя в систему. Резьбовое соединение раскручивается при помощи гаечного ключа;
- снять радиатор и положить его на пол вверх лицевой стороной;
- разобрать устройство на отдельные секции. Отсоединить секции можно, используя радиаторный ключ. Вставить его в пазы ниппель-гайки верхнего отверстия и сделать несколько оборотов против часовой стрелки. То же самое проделать с нижним отверстием. Секция отсоединена.
Модификации настенных обогревателей для ванной
Сегодня в качестве отопления ванной комнаты часто выступает теплый пол. Решение разумное, но где сушить халаты и полотенца? Не на полу же. Решить дилемму помогут полотенцесушители и электрические обогреватели. Приборы отлично сочетаются с системой теплого пола – и полотенца быстро сохнут, и ноги всегда в тепле.
Водяные полотенцесушители
Изобретение это не новое. В каждой советской ванной был змеевик с облупленной от сырости краской. На нем сушили всякую мелочь вроде носков и платочков. Сегодня гнутую трубу сменил изящный хромированный прибор, выполняющий те же функции. Запитывается такое устройство от ГВС или системы отопления.
Змеевик должен быть сделан из нержавейки, т.к. стальная трубка во влажной среде быстро придет в негодность. К автономной системе отопления можно подсоединить полотенцесушитель из меди и латуни.
Водяной настенный полотенцесушитель
Электрические полотенцесушители
Если в доме нет ГВС и водяного отопления, в ванной устанавливают электрический обогреватель. Он подключается к сети переменного тока 220 вольт и работает по принципу масляного радиатора. По трубкам прибора циркулирует теплоноситель, нагревающийся от ТЭНа. Стандартная электрическая батарея в ванную комнату выполнена в виде змеевика или лесенки.
Электрический полотенцесушитель в виде змеевика
Современные модели расходуют энергии не больше, чем лампы накаливания. Для удобства прибор оборудован таймером и термостатом, с помощью которых можно задать расписание работы и диапазон температур.
В заключение. Выбирая радиатор для ванной, смотреть нужно не на дизайн – батарею при необходимости можно закрыть декоративным экраном. На первом месте должны стоять практичность, надежность, мощность обогревателя. Экономия здесь также неуместна. Дорогой качественный прибор, установленный специалистом, проработает долгие годы и многократно окупит свою стоимость.
