Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Достоинства

Закрытая система обладает следующими положительными характеристиками:

  • безопасное давление;
  • ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
  • применение специализированных баков для безопасности давления;
  • разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
  • безопасный процесс работы;
  • специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

  • Электрическим.
  • Газовым.

По типу теплоносителя:

  • Водяным.
  • Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

  1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
  2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

  • Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
  • Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

  • Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
  • Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
  • Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
  • Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Решения для тупикового отопления

В зависимости от особенностей строения, где монтируется такая система отопления, она может выполняться горизонтальной и вертикальной. Каждая из таких схем исполнения имеет свои определенные преимущества и недостатки. Выбирать то или иное решение необходимо с учетом площади строения, его этажности, а также мощности отопительных котлов и циркуляционных насосов.

К преимуществам горизонтального типа тупиковой системы относят:

  1. Простоту конструкции.
  2. Отличную эффективность.
  3. Легкость модернизации.
  4. Надежность и долговечность.

Вертикальная схема плечевой системы отопления применяется в двух и трехэтажных домах, когда необходимо обеспечить давление и высокую скорость движения теплоносителя в трубах. Реализация вертикальной разводки потребует использования специальных тройников и всевозможных фитингов, а правильно спланировать такую работу и выполнить грамотный монтаж под силу лишь профессионалам.

При выполнении вертикальной разводки первая ветка запитывает теплоносителем нижний этаж, а вторая отвечает за нагрев радиаторов на втором этаже дома. Выполняется вертикальный стояк, который имеет переходы на два горизонтальных контура для обогрева первого и второго этажа. Такая схема имеет ограничение на количество радиаторов в одной ветке, число которых не должно быть больше десяти. В противном случае эффективность обогрева существенно снижается, требуется устанавливать дополнительно автоматические регуляторы давления, необходимые для балансировки подачи нагретого теплоносителя.

Трубы тепловых сетей

В настоящее время отечественные находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Как работает тупиковая отопительная система

Тупиковая схема – это помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.

Полезные советы

Несмотря на то, какой вариант отопления выбран, главное, правильная эксплуатация системы теплоснабжения. Есть ряд правил и рекомендаций, как к закрытой, так и к открытой системе, которых стоит придерживаться.

Иначе оборудование не прослужит длительное время.

Для открытой конструкции очень важно в холодное время, если отопление не включено, сливать всю жидкость из системы. Это необходимо для того, чтобы трубы не замерзли

Также на период зимы лучше утеплить расширительную емкость, особенно если она установлена под крышей. При монтаже трубопровода в системе такого типа стоит свести к минимуму повороты, а также число соединений.

​​​​​​

Если в закрытую систему залить антифриз, то отопление станет еще лучше. К примеру, можно будет даже в зимнее время спокойно уехать надолго и не опасаться разморозки системы. В данном случае риск сводится к нулю.

Обзор простой системы отопления в частном доме смотрите в видео ниже.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

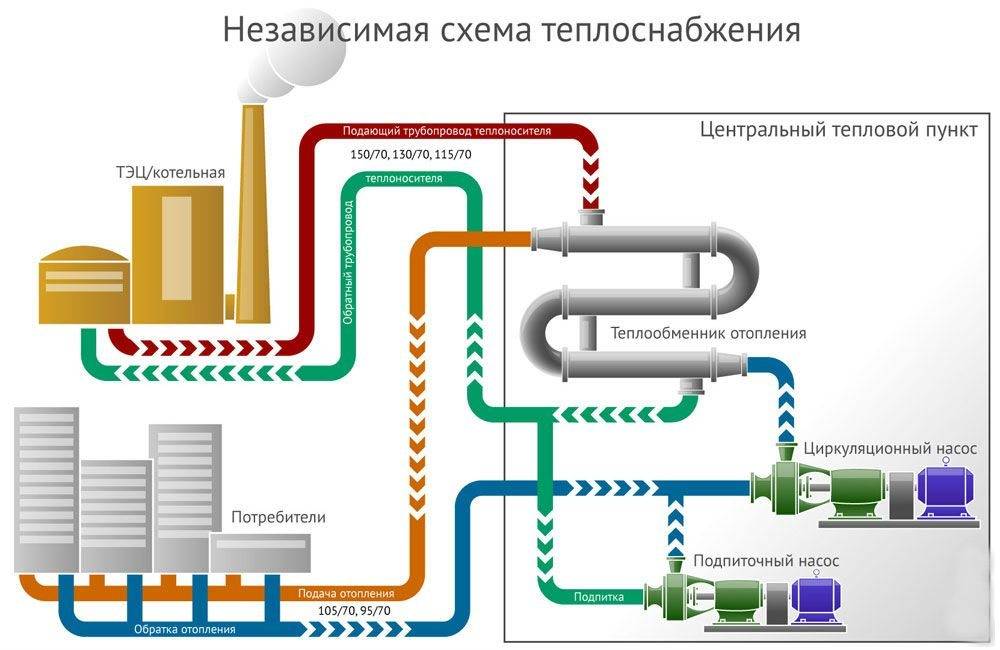

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
    Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

Есть одно условие — давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

Правовые основы отношений в области теплоснабжения

Отношения энергетических компаний и потребителей регламентирует ФЗ о теплоснабжении № 190, вступивший в силу с 2010 г.

В главе 1 излагаются основные понятия и общие положения , определяющие сферу правовых основ экономических отношений в теплоснабжении. В нее также входит обеспечение горячей водой

Утверждаются общие принципы организации поставки тепла, заключающиеся в создании надежных, эффективных и развивающихся систем, что очень важно для проживания в сложном российском климате.
Главы 2 и 3 отражают обширную область полномочий местных органов власти, которые управляют ценообразованием в сфере теплоснабжения, утверждают правила его организации, учет расхода тепловой энергии и нормативы ее потерь при передаче. Полнота власти в этих вопросах позволяет контролировать организации теплоснабжения, относящиеся к монополистам.
В главе 4 отражаются отношения между поставщиком тепловой энергии и потребителем на основании договора. Рассматриваются все правовые аспекты подключения к тепловым сетям.
Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников

В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям.
В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Рассматриваются все правовые аспекты подключения к тепловым сетям.
Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников. В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям.
В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Пользователи тепловой энергии должны знать положения ФЗ о теплоснабжении, чтобы отстаивать свои законные права.
