Освещение в гараже при помощи ленты со светодиодами: плюсы и минусы, фото
Светодиодная лента является гибкой лентой с самоклящейся основой, внутри которой расположены светодиодные лампочки. Её следует подключить к блоку питания на 12 В или 24 В. Толщина изделия составляет 2–3 мм, ширина — 10–20 мм. К одному блоку питания в большинстве случаев подключается одна бобина. Если необходимо подключить элемент большой длины, то понадобится подготовить несколько блоков питания или устройство для усиления.
Светодиодная лента может иметь цветовую температуру от 2800 К до 9000 К. Первый вариант имеет тусклый желтый оттенок, использовать его для гаражного помещения не рекомендуется. Необходим холодный яркий свет, поэтому цветовая температура должна быть от 6000 К до 8000 К.
Лента проста в подключении. В нижней части располагается клейкая основа, поэтому ее можно прикрепить к основанию из дерева или металла. Если стенка окрашена, то ленту можно с легкостью к ней приклеить. В качестве радиатора можно использовать металлический профиль.

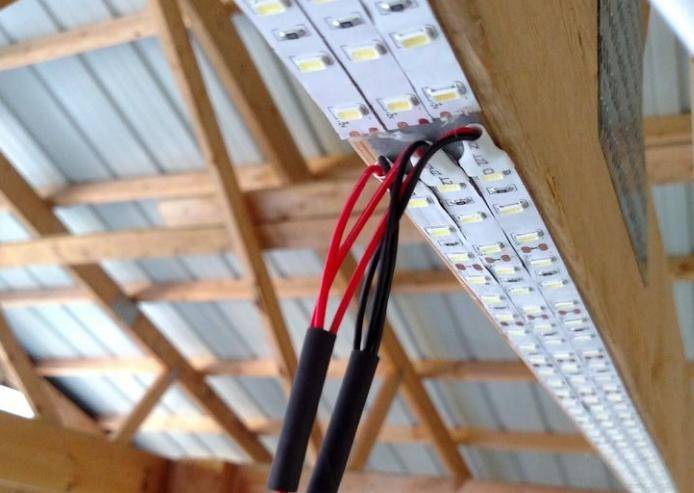

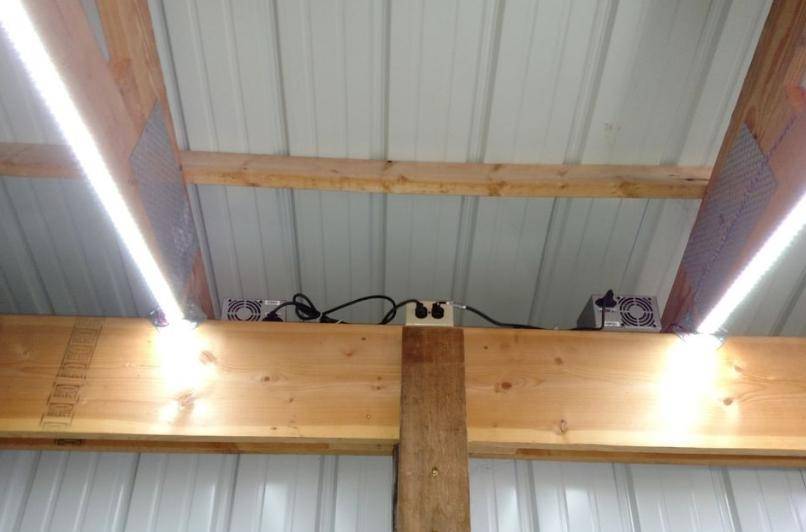

Монтаж светодиодной ленты на потолке
Чаще всего используются светодиодные ленты типа SMD 3528 или SMD 5050.
Основными преимуществами светодиодных светильников являются следующие:
- небольшое потребление электроэнергии;
- длительный период службы;
- минимальный нагрев;
- яркое освещение.
Недостатком является лишь то, что подобные конструкции стоят дорого.
Чтобы рассчитать подходящее количество светодиодных устройств для освещения гаражного помещение, следует воспользоваться формулой: О = М х П / К, где О — освещение, М — мощность устройства для освещения на 1 м2, П — площадь гаражного помещения, К — количество осветительных устройств.
На 1 м2 площади гаража должно приходиться 4 Вт мощности LED ламп.
Чтобы выполнить подключение светодиодного освещения, понадобится подготовить следующие элементы:
- блок питания;
- светодиодная лента;
- рассеиватель света.
Схема подключения светодиодной ленты к блоку питания
Последовательность действий по монтажу будет следующей:
- Светодиодные ленты известных производителей комплектуются специальными соединителями, которые подключаются в соответствующие разъемы в блоке питания.
- Далее ленту следует наклеить на потолке или стенках гаражного помещения в два ряда. Предварительно поверхность следует очистить и обезжирить.
- В конце выполняется монтаж светового рассеивателя. Подойдет неиспользуемый плафон лампы дневного света.
Освещение должно быть одинаковым во всех позициях.
Наружная проводка
Наружная электропроводка
Осуществляя разводку электропроводки в гараже своими руками, не применяйте алюминиевый и медный провод вместе. Это в будущем не может, точно создаст проблемы. Подключение алюминиевого и медного проводов на коммутационном стыке создаст зону окисления. Придется очищать ржавчину. И момент самопроизвольного отключения света по этой причине можно ожидать особенно зимой, ранней весной или осенью. Особенно, когда влажно.
Сечения проводов при зафиксированной мощности разные. Например, медный провод сечением 6мм² будет тождественным по этому показателю алюминиевому при нормативе 16мм².
На воздушном отрезке проводки электричества в гараже своими руками рациональнее применять гибкую медь. Монтаж такого провода через конструктивные элементы рекомендуется осуществлять через железную трубу диаметром в два, а то три раза толще, чем сам провод.
Какое сечение выбрать электропроводки для гаража можно узнать по максимальной нагрузке. Здесь специалисты должны произвести математические расчеты.
Как сделать заземление в квартире

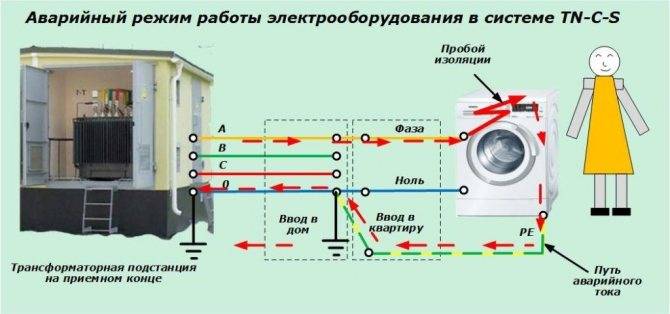

Перед тем как приступить, необходимо выяснить какой вид системы подачи тока используется по вашему адресу. Исходя из нормативных требований, каждый дом должен быть оборудован стояком, в который входит пять проводов, последний из которых- является заземлителем. Если ваш дом подходит под вышесказанные требования, то нужно распределить последний провод по квартире.

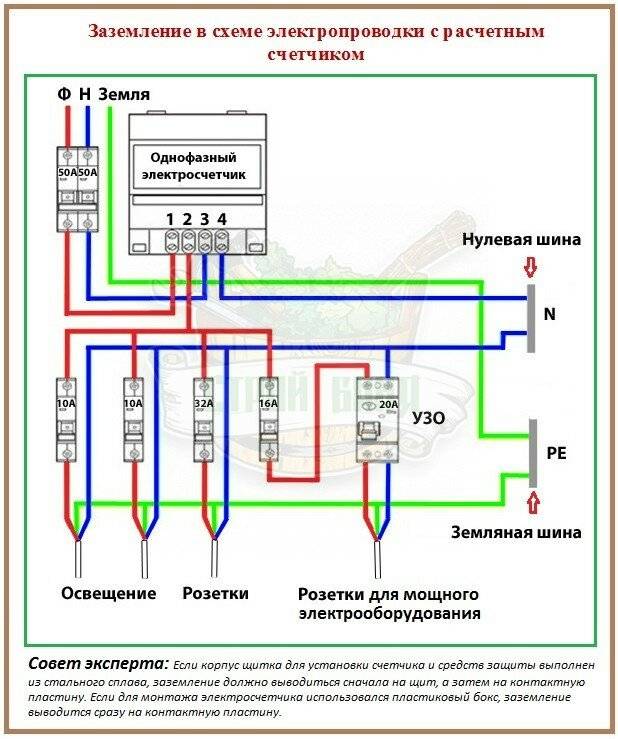

Розетки оборудовать со специальным заземлением. В ванной нужно будет установить систему уравнивания потенциалов. Если это новый дом, то, чаще всего, у вас будет стоять система с нулевым рабочим и защитным проводником. Они соединяются между собой в основном щите дома. При выходе из щита, они все разъединяются. К стоякам подсоединены три фазы и, в придачу, нулевой и защитный проводники. Из-за того, что в щитке есть отдельные шины, процесс будет очень простой. Они предусмотрены для подключения нулевой фазы и самого заземления.
Само заземление имеет связь с крышкой щита. Провод с фазой подключаем к шине, где раньше был устаревший провод, нулевой провод подключается к нейтральным проводам, защитный провод подсоединяем к крышке щита.
Это можно сделать несколькими вариантами. Самым надежным считается, установка заземления в главном щите дома. Но так как добиться разрешения из домоуправления не всегда удается, то установка заземления происходит в подвале при помощи личного контура. С помощи системы, нужно уравнять потенциалы. После этого провод выводим к главному щиту. Все электроприборы, подключается только к розетке с заземлением.
Еще понадобиться установка для защитного отключения. Там мы недопустим утекать току. Если система потенциалов уже предусмотрена, то все еще проще. Мы, просто, заземляем ванну и подключаем защитные установки. Провод, который будет идти из квартиры к щиту, должен быть зеленого цвета. Для заземления труб в ванной, так же, понадобятся хомуты.
Заземление стиральной машины
Для начала отключаем машинку от электросети. Провода не должны быть повреждены. Если они испорчены, то может возникнуть напряжение. Если вы попали в такую ситуацию, то лучшим решением будет установка автоматического отклонения. Так вас не ударит током. Можно заземлить корпус, чтобы было спокойнее. Чаще всего, в современных домах, в ванной уже установлено дополнительное заземление.
Если в стиральной машине оно отсутствует, то нужно самому создать контур для заземления или сделать полное зануление. В первом варианте, нам нужно, провод от машинки закрепить на стояке. Для этого мы выводим провод и прикрепляем его к металлическим заземлителям. Этот способ подойдет для жителей высоток.
Для зануления, выводим провод из трех жил от щита и вставляем в специальную заземленную розетку. Шины крепятся на нулевом проводе. При возникновении короткого замыкания, заземление остается на крышке прибора. Если на розетке нет крышки, в ванной ее устанавливать не желательно.
Как правильно произвести подключение своими руками
При самостоятельном заземлении проводки гаража лучше пользоваться системой ТТ, которую сделать проще всего. Работа выполняется в несколько этапов:
- Выкапывание ямок и траншеи. Для вкапывания электродного уголка в землю около гаража делается ямка глубиной около 50-55 сантиметров. Между каждым углублением выкапывают траншею, в которой будет проложена арматура.
- Установка электродов. При вкапывании электродов в грунт учитывают, что расстояние между ними должно быть около полутора метров. Чтобы уголки лучше входили в землю, их концы обтачивают болгаркой и делают острее. При установке проводников можно использовать кувалду или молоток.
- Установка соединителей. Вкопанные элементы соединяются железными полосками, изготовленными из профиля. В качестве соединителей используют металлические листы с толщиной от пяти миллиметров. Они соединяются с электродами сварочным аппаратом.
- Протягивание провода. В конце создания заземляющего контура провод от распределяющего щита подводится к гаражу, после чего его подключают к розеткам.
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

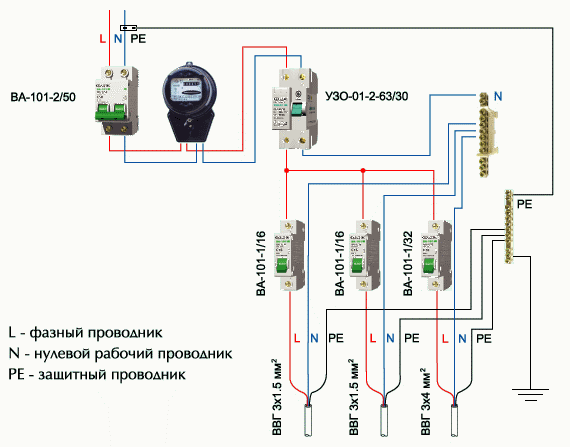

Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

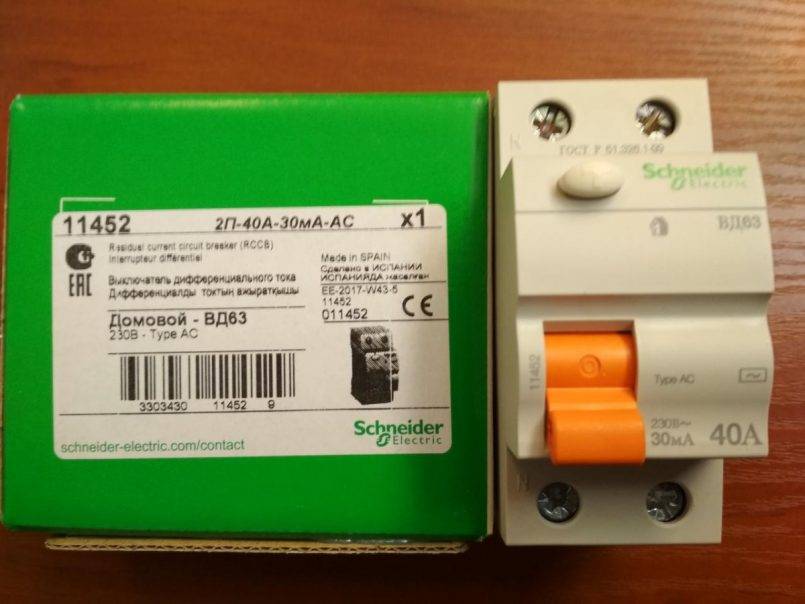

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Освещение в гараже при помощи ленты со светодиодами: плюсы и минусы, фото
Светодиодная лента является гибкой лентой с самоклящейся основой, внутри которой расположены светодиодные лампочки. Её следует подключить к блоку питания на 12 В или 24 В. Толщина изделия составляет 2–3 мм, ширина — 10–20 мм. К одному блоку питания в большинстве случаев подключается одна бобина. Если необходимо подключить элемент большой длины, то понадобится подготовить несколько блоков питания или устройство для усиления.
Светодиодная лента может иметь цветовую температуру от 2800 К до 9000 К. Первый вариант имеет тусклый желтый оттенок, использовать его для гаражного помещения не рекомендуется. Необходим холодный яркий свет, поэтому цветовая температура должна быть от 6000 К до 8000 К.
Лента проста в подключении. В нижней части располагается клейкая основа, поэтому ее можно прикрепить к основанию из дерева или металла. Если стенка окрашена, то ленту можно с легкостью к ней приклеить. В качестве радиатора можно использовать металлический профиль.
Чаще всего используются светодиодные ленты типа SMD 3528 или SMD 5050.
Основными преимуществами светодиодных светильников являются следующие:
- небольшое потребление электроэнергии;
- длительный период службы;
- минимальный нагрев;
- яркое освещение.
Недостатком является лишь то, что подобные конструкции стоят дорого.
Чтобы рассчитать подходящее количество светодиодных устройств для освещения гаражного помещение, следует воспользоваться формулой: О = М х П / К, где О — освещение, М — мощность устройства для освещения на 1 м2, П — площадь гаражного помещения, К — количество осветительных устройств.
На 1 м2 площади гаража должно приходиться 4 Вт мощности LED ламп.
Чтобы выполнить подключение светодиодного освещения, понадобится подготовить следующие элементы:
- блок питания;
- светодиодная лента;
- рассеиватель света.
Последовательность действий по монтажу будет следующей:
- Светодиодные ленты известных производителей комплектуются специальными соединителями, которые подключаются в соответствующие разъемы в блоке питания.
- Далее ленту следует наклеить на потолке или стенках гаражного помещения в два ряда. Предварительно поверхность следует очистить и обезжирить.
- В конце выполняется монтаж светового рассеивателя. Подойдет неиспользуемый плафон лампы дневного света.
Освещение должно быть одинаковым во всех позициях.
Проверка системы
Вне зависимости от выбранной схемы организации заземления после окончания работы требуется протестировать созданную систему на работоспособность.
С этой целью рекомендуется пригласить профессионального электрика, имеющего специальное оборудование. Результат проверки, дающий показатель свыше 47 Ом, указывает на необходимость установки еще нескольких электродов.
Описанные схемы актуальны для гаражей, находящихся на отдалении от жилых построек. Если гараж расположен рядом с частным домом, оборудованным заземлительным контуром, ситуация принципиально иная. Достаточно подтянуть к гаражному строению трехжильный кабель от распредщита.
Инструкция по подключению
Что учесть:
- Устройство защитного контура (УЗО) должно быть подключено к щитку. В случае аварийных ситуаций УЗО отключает электроэнергию на самом вводе.
- Схема заземления металлического гаража выполняется в виде треугольника или по прямой линии. Система Т предполагает расположение нескольких электродов перед гаражом, а также двух, вкопанных в смотровой яме. Далее электроды соединяются между собой и подключаются в щитке.
- В качестве электродов берут металлические уголки, длиной около двух метров. Диаметр металлических труб для работы должен составлять примерно три с половиной сантиметра, толщина стенок – около четырех миллиметров.
- Для соединения всей конструкции понадобится гибкий провод. Обычно берется медный или алюминиевый провод.
схема подключения
Создание схемы
Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.
Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:
- Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
- Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
- Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
- Установка розеток осуществляется на высоте 60 см от пола.
- В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
- Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
- Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
- В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
- В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
- Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
- Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
- Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

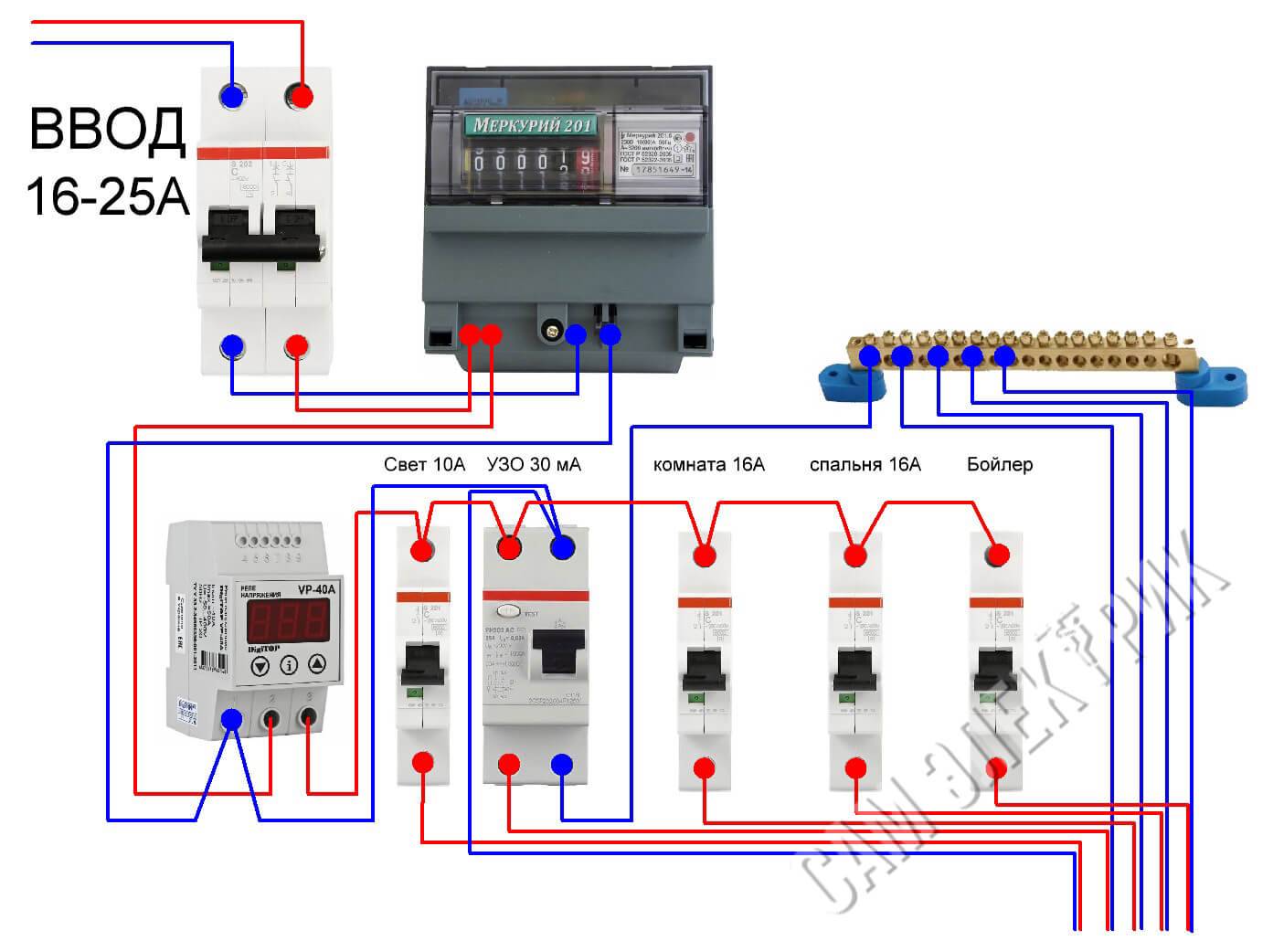

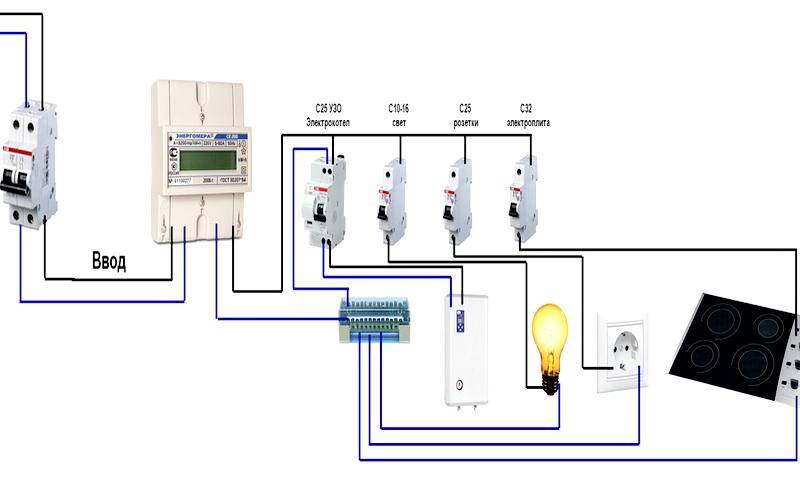

Общая схема электропроводки в гараже:
Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!
Как выполнить освещение ямы
Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.
Монтаж осветительных конструкций в подвале или яме
Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.
Осветительные приспособления должны быть рассчитаны на небольшое напряжение.
Светильники должны иметь низкий вольтаж
Безопасность при проведении работ
Основное правило при выполнении электромонтажных работ – отключение подачи электричества. На рабочем участке следует проверить, что напряжение отсутствует, с помощью тестера или мультиметра. Рекомендуется заранее обеспечить себя автономным источником света.
При подключении к домашней сети в распределительный электрический щиток нужно заранее узнать материал провода электропроводки. Нельзя напрямую соединять медные и алюминиевые жилы – это приводит к окислению и разрушению контактов. Соединение выполняется с помощью специальных колодок.
Нельзя подключать в смотровую яму розетки на 220 В. Это запрещено правилами ПУЭ. В яме может накапливаться жидкость, которая может повредить электрическую сеть. Для освещения в яме устанавливаются лампы на 12 Вольт. В качестве подсветки может использоваться светодиодная лента.
Порядок проведения электричества в гараже

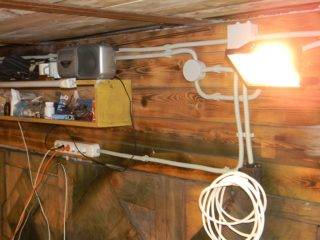

Электропроводка открытого типа
Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.
Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!. Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей
Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене
Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.
Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.
Чтобы ничего не перепутать, каждый провод необходимо подписать
Пошаговая инструкция, как сделать проводку в гараже:
- По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
- Устанавливают электрический щиток в заранее выбранное место.
- Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
- Подключают модули к проводам.
- Подключают УЗО, автоматы, счетчик.
- Подключают силовой кабель.
- Проводят провода по кабель-каналам или ПВХ трубе.
- Монтируют коробку и протягивают провода на розетки в гараже.
- Аналогичным образом протягиваются провода к осветительной группе.
Вертикальный заземлитель
В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.
Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.
Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.
Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.
Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.
Пошаговая инструкция монтажа проводки в гараже
Подготовительный этап
Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.
При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.

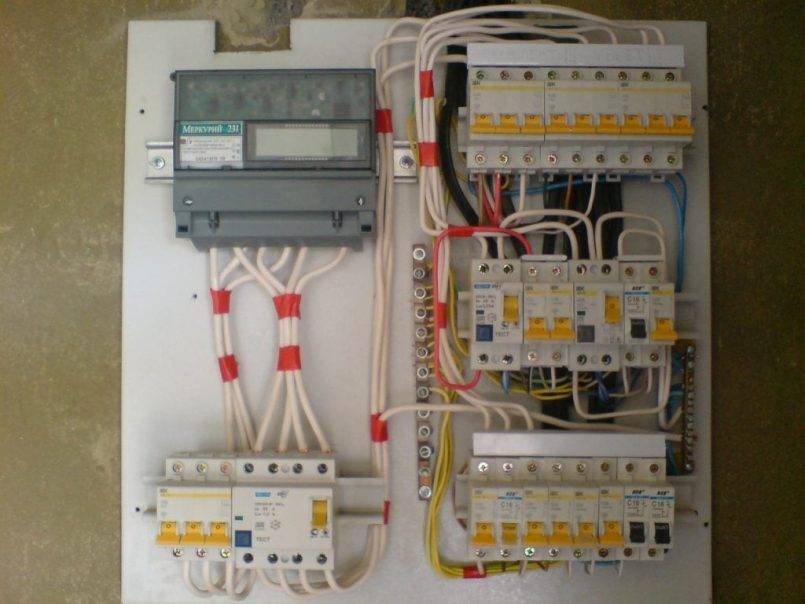

Установка электрощита
Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.
Прокладка наружной части электропроводки
Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.
Внутренняя проводка в гараже
Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.
Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.
| Напряжение 220 В | Напряжение 380 В | |||
| Сила тока, А | Мощность, кВт | Сила тока, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4,0 | 38 | 8,3 | 30 | 19,8 |
| 6,0 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
Освещение смотровой ямы
Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.
Разводка розеточной сети
Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.
Правильная организация заземления
Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.
В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.
Проводка в металлическом гараже и яме с использованием разделительного трансформатора
Для того чтобы сделать проводку в гараже своими руками с использованием трансформатора, нужно учесть тот факт, что он устанавливается сразу после электронного прибора учета, а значит последующее соединение осуществляется кабелем увеличенного сечения чем при схеме питания под рабочим показателем 220 V. Напряжение снижается для обеспечения безопасности, а толщина жил кабеля увеличивается по причине, что с уменьшением напряжения возрастает протекающий ток, а увеличенное сечение снижает возможный нагрев кабеля. А в остальном схема питания не отличается от схемы для гаража из кирпича.
Безопасность при проведении работ
Основное правило при выполнении электромонтажных работ – отключение подачи электричества. На рабочем участке следует проверить, что напряжение отсутствует, с помощью тестера или мультиметра. Рекомендуется заранее обеспечить себя автономным источником света.
При подключении к домашней сети в распределительный электрический щиток нужно заранее узнать материал провода электропроводки. Нельзя напрямую соединять медные и алюминиевые жилы – это приводит к окислению и разрушению контактов. Соединение выполняется с помощью специальных колодок.
Нельзя подключать в смотровую яму розетки на 220 В. Это запрещено правилами ПУЭ. В яме может накапливаться жидкость, которая может повредить электрическую сеть. Для освещения в яме устанавливаются лампы на 12 Вольт. В качестве подсветки может использоваться светодиодная лента.
Дифференциальные автоматы
Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.
Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.
Зачем нужен контур заземления
Многие электрические приборы нуждаются в розетках с заземляющим контактом. С помощью этого контакта корпуса техники присоединяются к заземлительному контуру. Изоляционный слой, нанесенный на токоведущие элементы приборов, иногда повреждается, вовнутрь проникают вода или влажный воздух. Результат — образование конденсата на металлических поверхностях электробытовой техники. Вода — отличный проводник электричества.
Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности.
Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен.
Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.
Бюджетный способ освещения светодиодной лентой
Если не хочется заморачиваться с проводкой и установкой светильников, можно сделать безопасное низковольтное освещение, для питания которого хватит одного выключателя или розетки. В первую очередь понадобится светодиодная лента в достаточном количестве (надо знать характеристики одного диода, чтобы разделить на этот показатель требуемую мощность, результат и будет количеством диодов, которые потребуются).
Три ряда светодиодов дают отличный световой поток.
Диоды могут располагаться на ленте с разной частотой, чем их больше – тем лучше. Выбирать варианты с холодным белым светом. Цветные ленты RGB лучше не брать, так как у них характеристики света на порядок ниже, чем у однотонных.

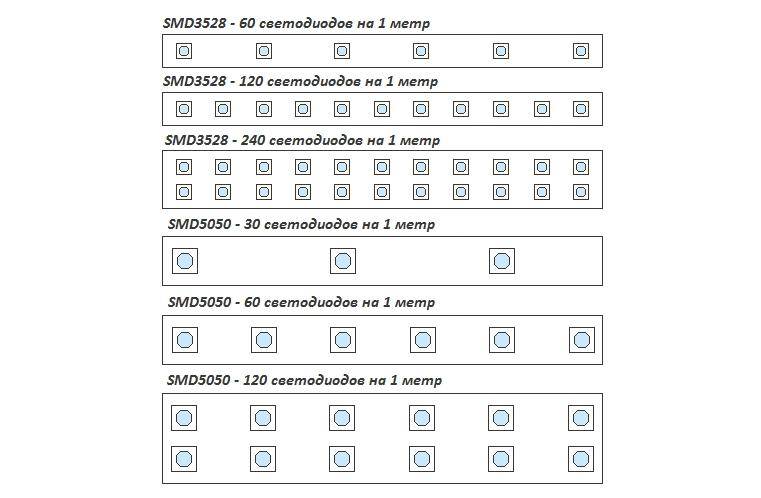

Плотность расположения светодиодов на ленте.
Для питания можно купить готовый модуль, а можно приспособить блоки питания от компьютера, чтобы еще больше удешевить проект. Также потребуются провода для подключения, коннекторы или паяльник для соединения контактов.
Пошаговая инструкция
Провести работу по силам даже тем, у кого минимальный опыт в электрике. Чтобы сделать свет в гараже с использованием ленты, надо соблюдать несколько простых рекомендаций:
- Подобрать место расположения светодиодной ленты. Хорошо подойдут балки, или любые ровные поверхности. Если потолок или стена кривая, стоит закрепить на ней ровную рейку или алюминиевый профиль, чтобы было основание для будущей системы освещения. Проще закрепить ленту на балке или другом не очень гладком деревянном элементе. Если вначале приклеить строительный двухсторонний скотч на вспененной основе – он обеспечит надежность монтажа.
Светодиодную ленту отрезать в подходящем месте (оно отмечено на поверхности) и аккуратно приклеивать, постепенно снимая защитную пленку с задней части. Если использовался двухсторонний скотч, снимать с него защитный слой, на такую основу лента крепится очень прочно.
- Если одной линии диодов мало, можно закрепить две или даже три. За счет этого обеспечивается качественный свет, чтобы не ставить светильники. Далее нужно припаять провода или коннекторы. Подключать каждую ленту отдельно, если соединить их последовательно, свет будет тусклым. Все соединения пропаивать и помещать в термоусадочную трубку для защиты от влаги.
- Провода подводить к месту расположения блока питания, крепить их на стенах можно скобами или специальными зажимами. Если используются блоки питания от компьютера, то рассчитать нужное количество следует по их мощности. Проще поставить готовый вариант, через который подключается свет.
Подключать каждую ленту нужно отдельно, последовательно соединять их нельзя.
Если в гараже есть светильники с отражателями, можно вклеить туда ленту, чтобы увеличить интенсивность освещения.
Провести свет в гараже несложно, если разобраться в теме, составить подробную схему и прокладывать проводку в соответствии с ПУЭ. Лучше всего использовать светодиодные лампы или ленты, так как они работают от низкого напряжения, потребляют мало электричества и имеют большой ресурс.
