Крепление воздуховодов: прямоугольных, горизонтальных и вертикальных

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

  • все системы работают правильно;
  • проектная производительность достигнута;
  • воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
  • дымоудаление эффективно;
  • вибрации нет;
  • крепление к стене и потолку изъянов не выявило;
  • электрические цепи не искрят, не нагреваются, не замыкают.
  • Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

  • оборудование, установленное фактически, совпадает с заявленным в проекте;
  • монтажные работы осуществлялись согласно техническим условиям и стандартам;
  • степень готовности установок соответствует инструкции по эксплуатации от производителя;
  • все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
  • все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

  • Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
  • Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
  • Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

  • потолочная плита
  • потолочные фермы или несущие элементы, закрепленные на них
  • стены
  • пол

При установке системы необходимо соблюдать следующие нормативы:

  • расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
  • расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
  • от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
  • расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
  • все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Особенности гибких воздуховодов

На крупных предприятиях нередки такие случаи, когда для проведения воздуховода в отдаленную часть помещения необходимо изогнуть конструкцию под достаточно большим углом. Именно для таких случаев и существуют гибкие воздуховоды. Несмотря на название, нужно сказать, что материалом для этого вида воздухорегулирующего устройства является металл, хотя ранее использовались также резина и текстиль, но эти материалы слишком недолговечны, поэтому их использование не является целесообразным. Для соединения частей гибких воздуховодов чаще всего используется круглое сечение. Гибкие воздуховоды, сделанные из металлических элементов, представляют собой круглую полую трубку, образованную из алюминиевой проволоки, части которой соединяются с помощью фальцевого замка.

Схема теплоизолирующего воздуховода.

Такая конструкция обеспечивает прекрасную гибкость устройства, оно может изгибаться даже под большим углом. К тому же гибкий воздуховод может работать при температуре от -30°С до +300°С.

Столь прекрасная гибкость и отличная выносливость позволяют устройству работать даже в очень тяжелых условиях. Но подобные конструкции не отличаются высокой прочностью в плане физических воздействий. Эту проблему можно решить с помощью использования гибких армированных воздуховодов, материалом для которых служат пластмасса и металл. Существует не один вид подобного гибкого воздуховода, ведь это устройство может служить для разных целей. Одной из наиболее распространенных основ для подобного устройства является ламинированная алюминиевая фольга. Этот материал обретает еще более высокую прочность благодаря обмотке из стальной проволоки, которая дает возможность несколько раз гнуть трубку в одном и том же месте и даже формировать из нее витки и узлы без каких-либо последствий для функционирования устройства.

Альтернативой ламинированному алюминию может служить такой материал, как полиэфирная металлизированная лента. Их отличие не столь значительное и заключается в стойкости: ламинированная алюминиевая фольга имеет диапазон температур от -30°С до +140°С, в то время как воздуховоды, в которых используется полиэфирная металлизированная лента, способны нормально функционировать при температуре от -30°С до +90°С.

Другие способы соединения

Фланцевое соединение воздуховодов достаточно надежное, но не особо актуальное в связи с высокой стоимостью. Оно имеет высокий уровень жесткости. С одной стороны это плюс, но с другой – минус, так как при малейших изменениях конфигурации неподходящие детали можно попросту отправить на переплавку.

Есть множество вариантов крепежа такого соединения. Но, самый распространенный – точечная сварка. Этот метод наиболее быстрый и простой. Минус такого соединения в том, что оно не достаточно надежное, в особенности при работе с оцинкованными деталями. Поскольку цинк во время сварки может прогореть, то велика вероятность коррозии сварочного шва, в следствии ослабиться фиксация конструкции. Дабы избежать таких последствий, рекомендуется вместо сварки для крепежа использовать устойчивые к коррозии заклепки.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

  • Жесткость (гибкие, полужесткие, жесткие)
  • Форма (круглые, прямоугольные)
  • Материал (пластик, алюминий, сталь и пр.)
  • Изоляция (неизолированные либо с изоляцией)

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

  • Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
  • Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Расчёты

По количеству человек

В многоквартирном доме при сооружении системы вентиляции необходимо рассчитать правильно параметры и учесть количество человек, которые там проживают. Сделать это можно в частном варианте или заказать такие расчёты в специализированных фирмах. При проведении мероприятия нужно учитывать общую схему сети, площадь помещения, их назначение и количество жителей

Также важно учесть количество воздухообмена. Оно измеряется в кубометрах

После этого надо рассчитать скорость движения воздуха, которая должна составлять 1 м/с.

По площади помещения

На основании указанных выше параметров производится расчёт экспертами с помощью составления диаграмм, что позволяет выявить оптимальное сечение магистрали для тех или иных сооружений в зависимости от их площади. Например, оптимальным для системы вентиляции промышленного помещения с объемом 300 квадратных метров будет воздуховод с круглым сечением короба с диаметром 150 мм или прямоугольного – 200 мм.

По кратности воздухообмена

При прокладке и сооружении воздуховода также нужно принимать во внимание кратность обмена воздуха и изолировать коммуникации, что поможет предотвратить появление конденсата в сети и станет важной составляющей для бесперебойной работы магистрали. Иногда может потребоваться дополнительная шумоизоляция воздуховода для обеспечения подачи достаточного количества воздуха в сооружение. Чтобы система функционировала длительно и бесперебойно, необходимо периодически чистить каналы

Часто это делается без демонтажа коммуникаций

Чтобы система функционировала длительно и бесперебойно, необходимо периодически чистить каналы. Часто это делается без демонтажа коммуникаций.

Крепление горизонтальных воздуховодов

Для неизолированных круглых воздуховодов

Горизонтальные металлические воздуховоды без изоляции, крепятся с помощью хомутов, подвесок, опор.

Эти элементы рекомендуется размещать между собой на расстоянии меньше 4-х м один от другого. Это правило справедливо, когда диаметр воздуховода не больше 400 мм.

Один из способов крепления круглых воздуховодов — с помощью шпилек

При условии, что диаметр круглого воздуховода превышает 400 мм, элементы крепежа следует размещать не больше 3 метров между собой

Для больших диаметров

Если диаметр воздуховода превышает 2 м, элементы крепежа следует размещать не больше 6 метров между собой

Для неизолированных прямоугольных воздуховодов

В случае выполнения крепления прямоугольных воздуховодов учитываются аналогично все правила, приписанные к круглым воздуховодам, но при этом, крайние величины диаметров круглых воздуховодов численно соответствуют величине размера большей стороны прямоугольного воздуховода (до 400 мм, 400-2000 мм, больше 2000 мм).

Общие правила по монтажу воздуховода

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:

Акт нормативныйНазвание документа
СП 60.13330Отопление вентиляция и кондиционирование
СП 73.13330.2012Внутренние санитарно-технические системы зданий

Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

  1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
  2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
  3. Канал систем вентиляции должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
  4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
  5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
  6. Жесткие вентиляционные отводы должны устанавливаться в подвальных, цокольных помещениях.
  7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
  8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
  9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Способы закрепления вентиляции

Монтаж вентиляции представлен следующими вариантами:

Монтаж вертикальных воздуховодов методом выдавливания.

  1. Использование L-образного кронштейна. Части воздухопровода крепят к нему винтами или шурупами.
  2. Для установки прямоугольного, воздушного канала возможно применение Z-образного кронштейна. Это также делается шурупами или винтами.
  3. Монтаж с использованием профиля и шпилек: вентиляция упирается в траверсу, а резьбовые детали ограничивают боковые смещения. Часто применяют резиновый профиль, который дополнительно обеспечивает звуковую .
  4. Если надо закрепить трубу круглого сечения, то это можно сделать перфолентой. Это делается либо с помощью петли, либо креплением к винту на местах зацепления. Этот метод имеет крупный недостаток – отсутствие нужной жесткости.
  5. Уровень шума воздухопровода можно резко уменьшить, если при укреплении круглых воздушных каналов использовать вместе с перфолентой хомут. Но этот способ применим для труб калибром менее 20 см.
  6. Для монтажа можно использовать шпильки и хомут.
  7. Иногда применяют латунный анкер (распорный), который вставляют в заранее сделанное отверстие, и закручивают шпильку.
  8. При невозможности крепления воздуховодов к потолку для монтажа используется металлическая балка со струбциной, на которой закреплена шпилька.

Применяемые для крепления воздуховодов делали, материалы, приспособления:

  • кронштейны разной формы;
  • траверсы и профили;
  • перфолента, шпильки;
  • струбцины и хомуты;
  • листовое железо;
  • стальные уголки;
  • металлические рейки;
  • подъемные механизмы.

Надежные способы крепления воздуховодов и их установка осуществимы только при выполнении всех рекомендаций, которые были даны выше.

III. Ограничение на использование гибких воздуховодов

Ограничения на применение гибких воздуховодов обусловлены, в большинстве случаев, различиями в национальных и отраслевых стандартах и нормах. В числе прочих общих ограничений на использование гибких воздуховодов можно назвать следующие:

использование в вертикальных стояках высотой более двух этажей;

использование в системах с температурой входящего воздуха более 120°С;

применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий;

использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий;

несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла;

монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления;

использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем;

применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.

Монтаж гибких рукавов:

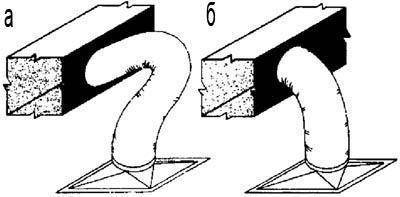

а) неправильно; б) правильно

Статья подготовлена специалистами

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Типы соединений


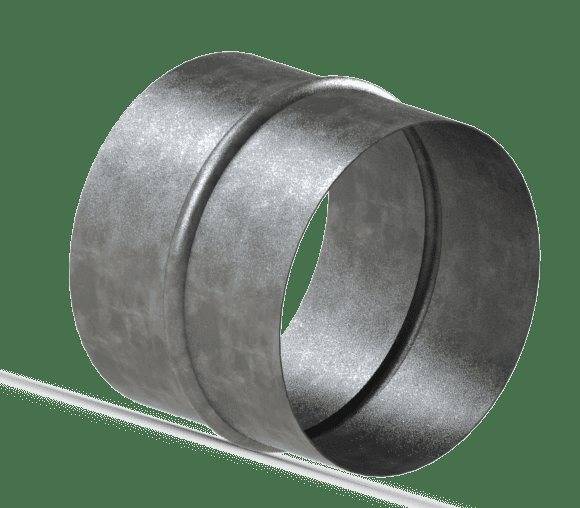

Ниппельное соединение воздуховода

Соединение вентиляционных труб между собой осуществляется сварным или фланцевым методом. Кроме того, фиксировать элементы можно бандажом, ниппелем или муфтой.

Сварное

Соединять фрагменты воздуховода при помощи сварки можно, если они металлические, при этом толщина их стенок превышает 1,5 см. Чаще такой способ применяется в промышленных помещениях, в которых скапливаются вредные газы. В этом случае швы должны быть максимально герметичными. Для оцинкованных материалов требуется высокопрофессиональная сварка, чтобы избежать коррозии в области шва.

Ниппельное

Ниппель – это часть трубы, посередине которой присутствует выпуклое ребро. Она вставляется в основную конструкцию. Для фиксации используется то самое ребро. На изделие надевается другой участок воздуховода. Стык герметизируется металлизированным скотчем.

Ниппельное соединение осуществляется при помощи муфты. Ее диаметр больше основной трубы. Муфта может объединить 2 фрагмента конструкции. Ребро в этом случае находится на внутренней поверхности элемента. Такой способ используется для соединения круглых воздуховодов.

Фланцевое


Фланец для стыковки двух частей воздуховода

По ГОСТу трубы можно соединять фланцевым методом. Для крепления деталей применяется точечная или сплошная сварка. Между собой фланцы фиксируются гайками и болтами, а также заклепками. Чтобы обеспечить надежную герметизацию сварного шва, его нужно прокрашивать. Между стальными элементами укладывается уплотнительная прокладка. Несмотря на эффективность, фланцевое соединение воздуховодов является трудоемким в изготовлении и дорогостоящим.

Бандажное

Бандажный способ соединения конструкции востребован на предприятиях химической промышленности. Он обеспечивает высокую надежность стыка, но сам процесс изготовления дорогостоящий, поэтому для бытового применения непопулярен. Бандаж крепится поверх соединительного шва. Перед этим торцы требуют отбортовки. Бандажное пространство заполняется химически инертным герметиком. Этот способ применяется для соединения пластиковых воздуховодов меж собой.

Общие правила монтажа

Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков

На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты

Крепление вентиляции проводится в последовательности:

  • перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
  • на деталях ставятся точки соединений и сверлятся отверстия;
  • элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.

Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.

Крепление к стене

Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.

Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.

Крепление к потолку

К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.

Варианты крепления:

  • L – образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
  • Z – образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
  • V – образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.

Нормативные расстояния по ГОСТу

Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.

Выдерживаются нормативные расстояния:

  • от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
  • от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
  • от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
  • при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).

Как зафиксировать горизонтальную систему вентиляции?

Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.

Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.

Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.

Что такое вытяжка

Вытяжная система – это механизм, очищающий воздух от запахов еды и жира, который выделяется при готовке. Грубо говоря, это вентилятор с фильтром, который «проветривает» кухню и защищает вашу технику и мебель от загрязнений.

Традиционно считается, что вытяжка – обязательный элемент в кухне с газовой плитой. Ведь запах гари и излишки газа, не сгоревшие во время готовки, лучше убираются специальной вентиляцией, чем обычным проветриванием.

У электрических плиток проблемы с несгоревшим излишком газа нет, так нужна ли вытяжка на кухне с электроплитой? Ответ — да, не помешает. Если исключить вопрос неприятного запаха, все остальные процессы готовки происходят одинаково как на электрической, так и на газовой плите – выделяются жир и копоть, которые со временем оседают на мебели и образуют налет. Кстати, и от пригоревшей яичницы или каши электроплита вас не застрахует, а значит, вытяжная система пригодится вне зависимости от вида плиты в кухне.

Но не все так очевидно, как кажется. Вытяжная система на кухне имеет как преимущества, так и недостатки. Поэтому перед покупкой внимательно изучите все нюансы и решите лично для себя – действительно ли она вам нужна.

Достоинства и недостатки

Кухня с вытяжкой смотрится красиво и уютно. Но нужна ли она на самом деле? Кто-то считает, что она необходима, а кто-то категорически против ее установки на своей кухне. Откуда такие разносторонние взгляды?

Какие преимущества у использования вытяжки на кухне:

  1. В кухне с вытяжной системой всегда свежо. Кроме того, запах готовки или подгоревшей еды не покинет пределы кухни, что особенно удобно для квартир-студий.
  2. С ней кухня выглядит полноценно, нет пустой «дыры» над плитой.
  3. Если постоянно пользоваться вентиляцией, на одежде, мебели и других поверхностях не будет оседать жир, который со временем превращается в сложно выводимый налет. А значит, и генеральные уборки можно проводить не так часто.
  4. Вентиляционная система обновляет воздух в помещении, тем самым поддерживая постоянный воздухообмен даже при закрытых окнах.
  5. Не нужно постоянно открывать окно, чтобы проветрить кухню. Особенно это удобно в холодное время года.

Минусы устройства:

  1. В первую очередь, это дополнительные траты.
  2. Вытяжки – шумные приборы. Можно выбрать и бесшумную модель, но такая стоит в разы дороже.
  3. Любителей минимализма смущает громоздкость устройства. Особенно оно выделяется в маленьких кухнях, где пространство и без того перегружено.
  4. Иногда вытяжную систему покупают, устанавливают, но так и не пользуются ею. Тогда она становится не только бесполезной декорацией, но и предметом, требующим дополнительного ухода.
  5. При неправильном уходе или его отсутствии фильтры системы забиваются, накапливают в себе много жира и грязи, в которых любят заводиться и жить болезнетворные бактерии.
  6. Вытяжка подводится к домовой вентиляции, и при ее работе может возникнуть смежная тяга с вентшахты санузла. В вашей квартире проблем не возникнет, а вот испортить воздух соседям можно в буквальном смысле.

Преимуществ у вытяжки много, как и недостатков

Отметьте для себя, что из перечисленного важно конкретно для вас, и только после этого принимайте решение об установке вытяжки

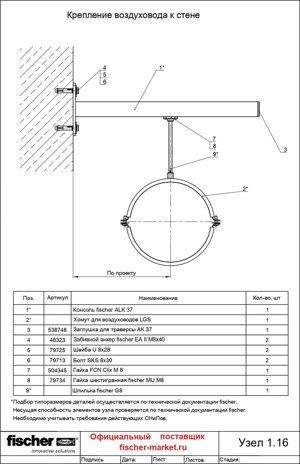

Узел 1.16 Крепление воздуховода к стене

Описание

Установка воздуховода круглого сечения небольших диаметров (без изоляции) на стену помещения делается при помощи хомута, зафиксированного шпилькой на траверсе. Такой монтаж снижает усилие на консоль, исключает ее прогиб или отрыв от основания. Крепежный узел полностью сохраняет геометрическую форму воздуховода и предотвращает повреждение его стенок в процессе монтажа, т.к. вентиляционный канал вывешен и соприкасается только с полухомутами. Используется в бытовых условиях для приточно-вытяжной вентиляции индивидуальных домов, а также небольших автосервисов, моек, пищеблоков кафе и ресторанов.

Траверса через опорную плиту забивными анкерами прикреплена на стене. В консольной ее части установлена шпилька с хомутом. Для закрепления круглый воздуховод вставляют в хомут и обжимают его невыпадающими винтами.

Комплектующие

Из качественной жаропрочной стали, защищенной от коррозии оцинковкой. Используются в узлах крепления с воздействием влажного воздуха, высоких температур и агрессивных соединений.

  • Перфорированная установочная траверса. На нее через хомут подвешивают воздуховод.
  • Хомут круглой формы. Охватывает воздуховод, равномерно передавая усилие от его массы на шпильку и, далее, к консоли. Прочный крепежный элемент с длительным ресурсом работы.
  • Заглушка торца траверсы. Улучшает внешний вид, не допускает появления влаги в ее скрытой полости. Исключает травмы исполнителей во время работ по монтажу или обслуживанию.
  • Забивные анкеры с болтами и плоскими шайбами. Фиксируют консоль, тем самым перераспределяя на стенку нагрузку от узла крепления воздуховода.
  • Гайка консоли. Надежно определяет место шпильки на траверсе, зажимается болтом.
  • Гайка шестигранная. Предохраняет шпильку с хомутом, закрепленную в шине, от самопроизвольного отворачивания при эксплуатации.
  • Резьбовая шпилька. Основной элемент, обеспечивающий прочность крепежного узла, а также связь консоли с хомутом и воздуховодом.

Монтаж решетки вентиляции

Является заключительным этапом монтажа элементов вентиляционной системы. Монтирование вентиляционной решетки является относительно простым процессом. Монтаж решетки вентиляции можно осуществить следующими методами:

Самый надежный и простой способ – крепление шурупами (дюбелями) к стене. При этом вентиляционная рама устанавливается в воздуховод. Во избежание дребезжания используют прокладки из прорезиненных материалов.

Второй способ крепления – крепление на монтажный клей, жидкие гвозди, силикон. Для надежности контакта необходимо предварительно обезжирить поверхность решетки. Важным моментом клеевого соединения также является обеспечение плотного контакта материалов в начальным промежуток времени.

Установить решетку также можно с помощью пружинных распорных деталей. Иногда данные соединительные элементы идут в комплекте с решеткой при ее покупке. Преимуществом данного соединения является возможность неоднократного снятия решетки.

При любом из перечисленных методов важно обеспечить плотное прилегание решетки к стене. При необходимости для изолирования канала нужно использовать силиконовый герметик

Монтаж вентиляционной системы – ответственный и сложный процесс. Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи.

Получить бесплатную консультацию инженера по монтажу вентиляции

Получить!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
