Самостоятельный монтаж электропроводки в гараже

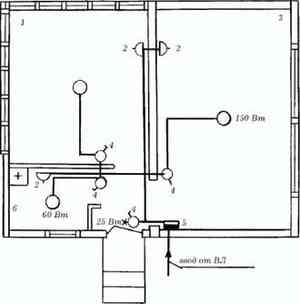

Схема проводки

Монтаж гаражной проводки значительно отличается от выполняемой в жилых помещениях. Тем более, что для выведения наружного кабеля к центральной ЛЭП надо иметь квалификацию. В любом случае, разрешение на монтаж уже получено, поэтому можно приступать к планированию.

Существует два основных вида электропроводки, прокладываемой в гаражах:

  1. наружная проводка при соединении с ЛЭП, когда провода тянут к стенам гаража. Для такого типа монтажа нужен чертеж, который утвердит электронадзор. А еще понадобится лицензия к внешним электромонтажным работам и электрик, даже если внутри гаража вы всё сделаете дальше сами;
  2. внутренняя электропроводка в гараже, которую сделать намного прозе. Бывает как скрытой, так и открытой. В этом случае составные части электроснабжения собираются внутри гаража. Единственная трудность – монтаж счетчиков, автоматов и подводка к щитку.

Любой монтаж надо начинать, когда у вас на руках схема электропроводки в гараже. Во-первых, надо сразу продумать освещение гаража, то есть сколько светильников понадобятся и в каким местах вы их разместите

А еще внимание надо уделить просчёту проводки под планируемый понижающий трансформатор. Это необходимо, чтобы в будущем не воспламенились пары бензина или промасленные материалы

Рекомендуют сделать одну линию проводки на два осветительных прибора (лампочки) и еще одну на освещение смотровой ямы и погреба, если он имеется. Разводку розеток желательно сделать в две стороны, то есть на левую и правую линии. В этом случае без электричества вы никогда не останетесь.

Есть и общие рекомендации к составлению схемы проводки:

  1. выключатель желательно фиксировать в полутора метрах над землей и в 10 см от дверного косяка;
  2. оптимальная высота розеток от пола – 60 см. Советуют делать монтаж их по длине стен, каждые 4 м.;
  3. трасса проходит или строго горизонтально, или вертикально по стенам, и любой поворот делается под углом в 90 градусов;
  4. чтобы не было повреждений, разводку надо делать в 15 см от потолка и отопительных труб, если они есть;
  5. на розетки и освещение желательно ставить УЗО и автовыключатели. Когда в будущем понадобиться чинить или заменять их, свет в гараже будет;
  6. никогда не устанавливайте выключатели или розетки в погребе и смотровой яме, так как там чрезмерная влажность.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Особенности

Электроэнергия в гараже необходима всегда. Даже те, кто не собирается ремонтировать свое авто или мотоцикл, вынуждены подзаряжать там аккумуляторы и освещать помещение в темное время суток. Если же гараж используется и для ремонта, для обслуживания авто, придется точить инструмент, сверлить и резать, шлифовать, паять, варить металл… Но неизбежное размещение поблизости топлива и смазочных материалов, неизменная сырость и контакт с землей требуют делать проводку очень тщательно.

Далеко не каждый владелец гаража имеет достаточно свободного времени и знаний, чтобы изучить строительные нормы и правила устройства электроустановок. В отличие от электрических работ в доме и в квартире, нужно обязательно получать разрешение у правления гаражного кооператива или у собственника арендуемого машиноместа. Подсоединение к трехфазным сетям на 0,4 кВ потребует также согласования с поставщиком электроэнергии, та же организация должна составить по вашей заявке проект.

Схемы электропроводки в квартире

В самой квартире электропроводка может быть разведена по квартире, как угодно, но электроснабжение квартиры осуществляется по следующей схеме соединения:

В приведенных ниже схемах электропроводки квартир показаны наиболее часто используемые варианты электрообеспечения  квартир.

  • Схемы электропроводки в квартире: схема электрощитка(электропитантие) стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения(решение для старого жилого фонда).
  • Схема электрощитка(электропитантие) квартиры с электроплитой ,защитным РЕ проводником и рекомендоваными  сечениями  медных проводов.
  • Схема  электрощитка(электропитантие)  квартиры с газовой плитой,защитным PE проводникоми рекомендоваными сечениями медных проводов.
  • Схема электрощитка(электропитантие) малогабаритной квартиры с защитным PE проводником.
  • Схема электрощитка(электропитантие)  2-х комнатной квартиры с защитным PE проводником(снизу) и самой схемой электропроводки(сверху).

В конце части хочу привести визуальную схему электрики в квартире, которая мне понравилась своей наглядностью и правильностью. Также вы можете посмотреть другие схемы электропроводки квартир в статье : Схемы электропроводки квартир.

Проводка в металлическом гараже и яме с использованием разделительного трансформатора

Для того чтобы сделать проводку в гараже своими руками с использованием трансформатора, нужно учесть тот факт, что он устанавливается сразу после электронного прибора учета, а значит последующее соединение осуществляется кабелем увеличенного сечения чем при схеме питания под рабочим показателем 220 V. Напряжение снижается для обеспечения безопасности, а толщина жил кабеля увеличивается по причине, что с уменьшением напряжения возрастает протекающий ток, а увеличенное сечение снижает возможный нагрев кабеля. А в остальном схема питания не отличается от схемы для гаража из кирпича.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

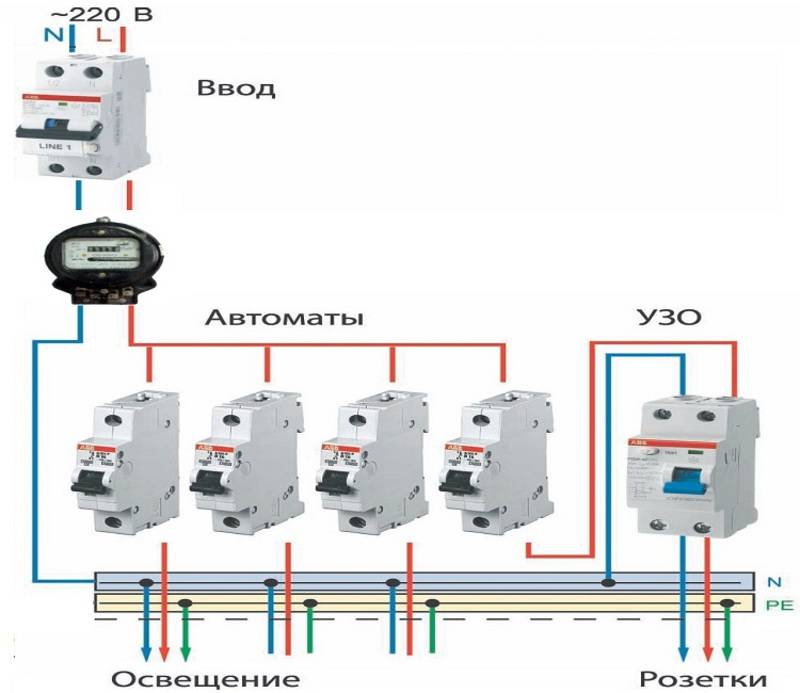

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

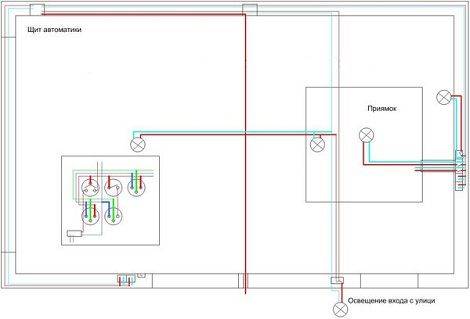

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Электропроводка в гараже: виды монтажа

Как соорудить наружную или подземную разводку к постройке самостоятельно? Просто нужно учесть ряд факторов.

Наружная линия

Требуется рассчитать как правильно и безопасно сделать подвод от линий электропередач к основной коробке. Используется только гибкий надежно изолированный кабель — не менее 6 мм2 для меди и 16 мм2для алюминия. Но эластичная медь обладает улучшенными характеристиками, поэтому разумнее взять на заметку этот вариант. Для длительной эксплуатации приобретают тросовые провода с изолирующим слоем или самонесущие.

Ввод делают через стену (перекрытие), применяя изоляторы, расстояние между подводами — от 200 мм. Входное отверстие предусматривает уклон наружу для отвода влаги. Не забывайте устанавливать изолирующие гильзы: разводка электропроводки в гараже безопасна, если исключить механические повреждения проводников.

При расстоянии от строения до основной силовой линии более 25 метров выполнение электропроводки своими руками возможно исключительно в гараже. При наружном подводе привлекают специалистов: проведение воздушных линий потребует наличия опор с минимальной высотой 3,75 м, отступ от зданий предусмотрен — 2,75 м. Вводной щит можно разместить снаружи, но этот способ нерационален.

Подземная линия

Перед тем, как сделать подземный подвод кабеля, стоит предусмотреть ряд требований:

  • Готовим отверстие в фундаменте на глубине полметра.
  • Подвод кабеля защищаем металлической трубой (традиционно Г-образной).
  • Если траншея на глубине до 2 м, подвод делаем в стальном коробе.

Для безопасности наверх укладывается резиновая сигнальная лента с надписью: «Не копать, кабель». Под фундаментом проводку защищаем трубой с диаметром в два раза превышающим сечение жилы. Недостаток способа — это трудоемкость и расходность, но подземный подвод безопасен, надежен и долговечен.

Правила создания схемы

Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.

Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.

Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.

Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.

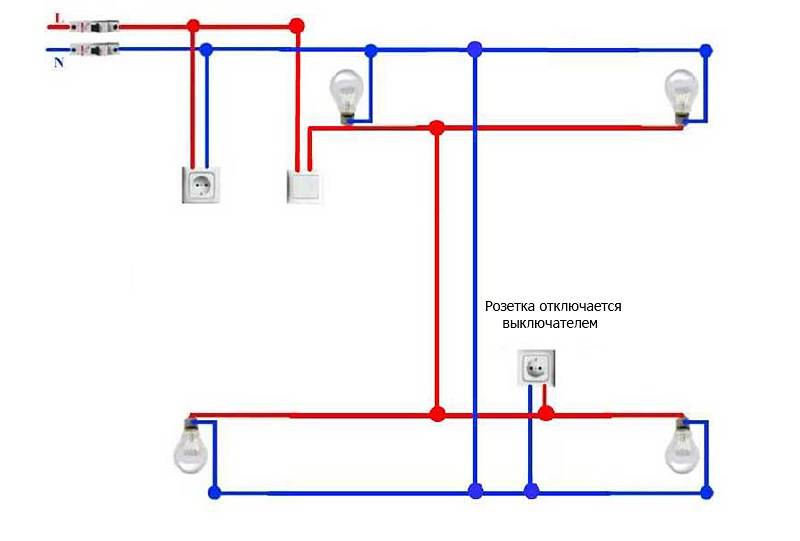

Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.

Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.

Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.

Также необходимо обратить внимание на следующее:

  • Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
  • Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
  • Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
  • В смотровой яме розетки и выключатели для лампочек не устанавливаются.

Начальный этап проведения электропроводки

В процессе проведения электрических проводов необходимо следовать следующим нормам:

Обеспечение свободного доступа к коробкам распределения и электроучётному оборудованию.

Монтирование розеток и выключателей проводится на полутораметровой высоте от половой поверхности, при этом необходимо обеспечение свободного доступа к ним. Для того чтобы обезопасить маленьких детей возможно приобретение специальных заглушек, которые устанавливают на розетки.

При открытии дверей не должна снижаться степень доступности к оборудованию. На 6 квадратных метров показана установка одной розетки.

В зависимости от числа единиц электрооборудования проводится монтирование розеток в кухне.

Прокладка кабеля должна быть чёткой с соблюдением вертикального, горизонтального и диагонального положения, при этом электрошнур не должен провисать и прогибаться. Если это правило игнорируется, то становится возможным повредить электрокабель при проведении установочно-монтажных работ и использовании перфоратора.

При прокладке горизонтальных кабелей следует отступить от 5 до 10 сантиметров от потолочных перекрытий и карнизных конструкций. От половой и потолочной поверхности необходим отступ на 15-сантиметровое расстояние.

При установке вертикальных кабелей необходим 10-сантиметровый отступ от окон и дверей и 40-сантиметровый от труб газового отопления.

Чтобы развести и соединить электрические кабеля, показано применение специальных коробов.

Изолирование любого проводящего электросоединения, что поможет предотвратить возможное замыкание и возникновение пожара.

Запрет соединения алюминиевого и медного проводов.

Монтируем питающую схему

Монтаж проводки

Допустим, вам нет нужды осуществлять монтаж электропроводки по трехфазному исполнению и окажется хватит однофазной. Тогда проводка в гараже своими руками, схема которой вы утвердили, начинается с подготовки трасс для укладки кабеля. В кирпичной кладке с применением перфоратора или штробореза производятся штробы, размер штробы варьируется от толщины купленного вами кабеля.

При железном исполнении гаража или при желании возможно проложить трассы, используя кабельканалы или специализированные гофро — шланги металлического, а так же пластмассового исполнения. Распределительные коробки монтируются по классу защищенности не менее IP 44. Этот класс позволяет защитить скрутки от излишнего окисления. В распределительной коробке крепить жилы кабеля желательно с использованием специальных ваго — разъемов, но использование классических скруток так, же допустимо.

На каждую группу электроприборов выделяем собственный автомат: то есть освещение — автоматический выключатель, розетки — автоматический выключатель, компрессор — автоматический выключатель (компрессор выделяем отдельное питание, так как он относится к энергозатратнымприборам).

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

  • При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
  • Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
  • Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
  • Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
  • Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
  • Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

  • Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
  • Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
  • При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Схема электропроводки

Схема электропроводки в гараже

Чтобы монтаж электропроводки в частном гараже был выполнен максимально быстро и в полном соответствии всем требованиям, предварительно подготовьте простую схему с указанием мест расположения всех кабелей, выключателей, электророзеток и прочих сопутствующих элементов.

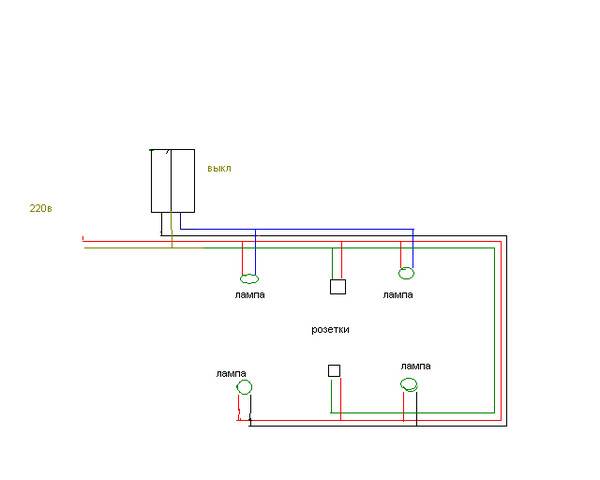

Пример схемы электропроводки в гараже

В процессе составления схемы придерживайтесь следующих правил:

  • на плане должны быть максимально точно отмечены места размещения всех светильников, розеток, защитных коробок, различных выключателей;
  • соединения элементов обозначайте только перпендикулярными и прямыми сплошными линиями. Соединение начинайте прокладывать от щитка;
  • отметьте в плане метод подсоединения каждого используемого элемента. Так, лампы и выключатели подключаются исключительно последовательно. Розетки же можно размещать только до выключателей;
  • минимально допустимое расстояние между потолком и проводами – 10 см, между полом и электророзетками – 50 см;
  • общий выключатель устанавливается справа от гаражных ворот на расстоянии 1,5 м от пола.

Перенесите готовую схему на стены вашего гаража. Для создания ровных линий можете использовать длинную веревку. Достаточно окунуть ее в любой краситель и приложить к нужному участку стены. Либо же используйте другие удобные вам методы разметки.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные. Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки

Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

  • Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
  • Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

  • Штукатурка уже нанесена.
  • Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистралиОсобенности
По верхнему краю стены в штробе или гофротрубеИспользуется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолкуЗдесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Расчет мощности и тока

Чтобы определить необходимую мощность сети частного дома, нужно знать характеристики всех тех приборов, которые в нем в последующем будут использоваться. Производят расчет этого показателя для электросистемы в несколько этапов:

  • составляют список приборов и электрооборудования, используемого в доме;
  • напротив каждого прибора указывают его мощность в соответствии с данными, полученными из техпаспорта.

Затем подсчитывают суммарную мощность приборов освещения. Для выполнения такой процедуры при этом используют очень простую методику. Мощность всех используемых в доме лампочек и светильников просто умножают на их количество. Полученный результат округляют в большую сторону.

На следующем этапе складывают мощности всех остальных приборов в доме. К полученному результату прибавляют найденное ранее значение для освещения. Затем снова округляют результат в большую сторону, а также увеличивают его на 10-20%. Полученная после выполнения всех этих расчетов цифра и принимается за необходимый показатель мощности домашней электросети.

Проводка в металлическом гараже и яме с использованием разделительного трансформатора

Для того чтобы сделать проводку в гараже своими руками с использованием трансформатора, нужно учесть тот факт, что он устанавливается сразу после электронного прибора учета, а значит последующее соединение осуществляется кабелем увеличенного сечения чем при схеме питания под рабочим показателем 220 V. Напряжение снижается для обеспечения безопасности, а толщина жил кабеля увеличивается по причине, что с уменьшением напряжения возрастает протекающий ток, а увеличенное сечение снижает возможный нагрев кабеля. А в остальном схема питания не отличается от схемы для гаража из кирпича.

Что нужно для хорошей электрификации гаража?

  1. Все материалы подобрать по окпд.
  2. Толком составлена смета.
  3. Правильно произведена разметка размещения энергопотребителей.
  4. Подбор качественных материалов.
  5. Низкий расход электричества.
  6. Произведен точный расчёт мощности.

Если принят в работе этот расчёт действий, то с зданием может справиться и любой автолюбитель. Составленная и смета может быть небольшой и экономной. Есть шанс при эксплуатации «автодома» сделать так, что экономия электричества может быть существенной. Вместо двух, можно в целях экономии поставить один выключатель. Если такой вариант рекомендует рациональная разметка. В гараже один выключатель должен быть размещен непосредственно за дверью или поставлен его снаружи в метеозащитном футляре. И главное. В целях экономии денег стоит приобретать столько материалов, сколько необходимо. То есть на сумму, на какую сверстана смета. Впрок покупать не стоит. Для обеспечения безопасности необходимо защитить электропроводку на гараже. Ее нужно спрятать или в штробы, или в специальные трубы, или в короба из пластмассы. Все варианты хороши.

Итог

Зачастую автолюбители используют гаражное помещение как мастерскую. Ремонт и обслуживание автомобиля невозможны без освещения и электричества, для чего потребуется разводка электропроводки. Чтобы электрифицировать помещение своими руками понадобится создать схему, в которой будут указаны все необходимые элементы.

Этот этап важен, поскольку позволяет правильно определить количество материалов и рассчитать их стоимость.

Непосредственно перед монтажом следует провести подготовительные работы, отличающиеся в зависимости от способа проведения электричества

Крайне важно выполнять работу качественно и тщательно обдумывать следующий шаг, ведь от этого зависит личная безопасность

Если вы не уверенны в собственных силах, лучше обратиться за помощью к квалифицированному специалисту.
