Как правильно подключить провода к мультиметру своими руками

Тестирование

По отзывам многих пользователей в интернете, представленные выше самодельные щупы — устройства, которые по эксплуатации и характеристике ничем не хуже бытовых моделей. Ими можно проверить напряжение в любом электроприборе. Первое тестирование советуют проводить, используя средства личной безопасности и на незначительном приборе. Впоследствии уже можно использовать самодельные изделия для других нужд.

Вам это будет интересно Измерение изоляции

В целом, щупы — незаменимые устройства мультиметра, выпускаемые на рынке в большом объеме, несмотря на то, что во многих случаях они идут в комплекте к измерительному прибору. Бывают разных видов, отличаются друг от друга, в основном, качеством и долговечностью. Сделать их можно своими руками, соблюдая все предписанные рекомендации пользователями.

Щупы для SMD-монтажа

Во время работы с SMD-элементами периодически требуется проводить измерения, справиться с которыми можно только при помощи подключенных к тестеру тонких щупов. Эти изделия оснащаются острыми латунными или нержавеющими стальными наконечниками в форме иглы. Они в обязательном порядке защищены колпачками, которые сводят к минимуму опасность перелома электрода или случайных ранений мастера.

Для специалистов по SMD-монтажу такие элементы наиболее удобны в работе. Острыми щупами можно не только прокалывать изоляцию провода, но и соскабливать с нужного участка поверхности платы паяльную маску с дальнейшим проведением измерительных работ. Хотя толщина этой иглы совсем невелика, элемент легко выдерживает напряжение 600 В в течение длительного времени.

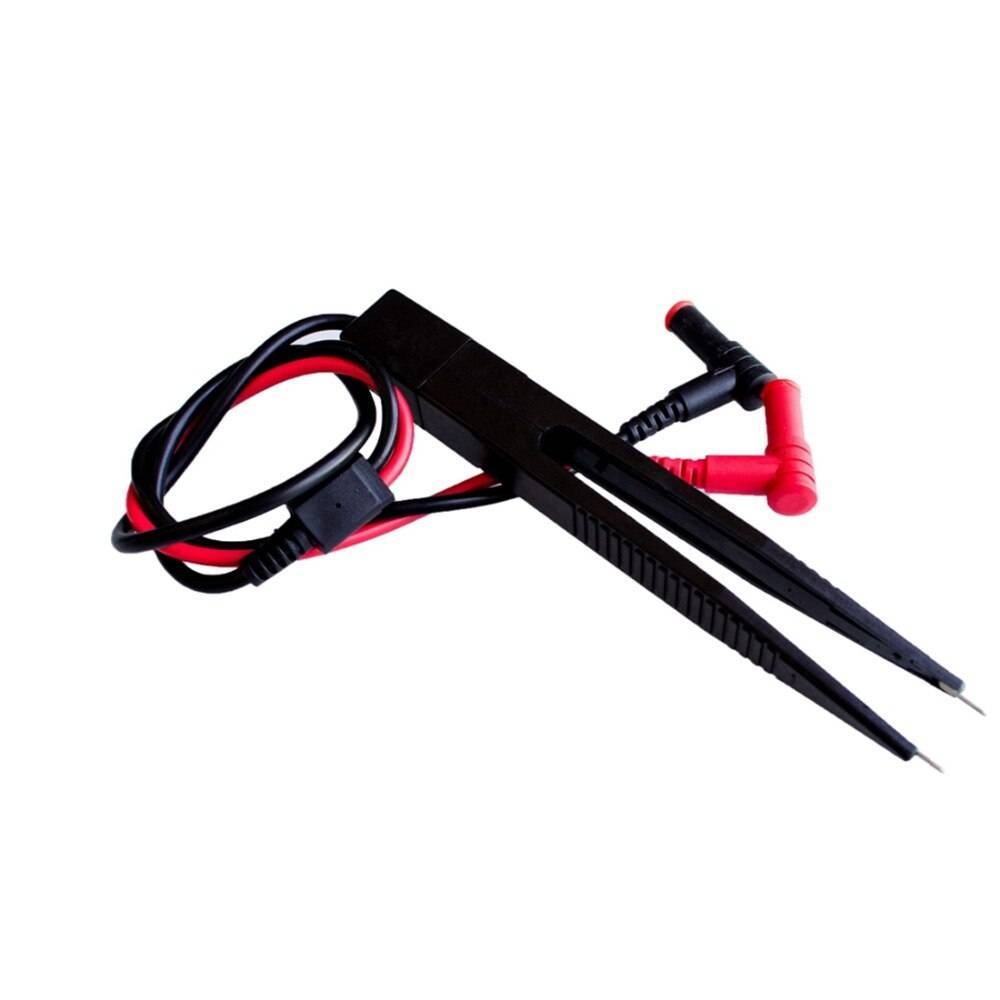

Для измерительных работ при монтаже SMD-компонентов предусмотрены также щупы-щипцы для мультиметра. Они позволяют измерить нужные параметры детали как на рабочем столе, так и непосредственно на плате.

На время измерения компонент зажимается щипцами, что гарантирует качество контакта. Эти изделия имеют достаточно короткий кабель, но длинный для работы с SMD и не нужен.

С их помощью можно производить измерения как на печатных платах, так и в ходе электромонтажных работ, не боясь случайно спровоцировать короткое замыкание.

Классификация по материалу изоляции

Дешевый вариант изготовлен из поливинилхлорида. Диапазон рабочих температур такого исполнения варьируется в высоких пределах: от -20*С до +120 *С. Защита, которая сделана из эластомеров, очень устойчива к воздействию агрессивных сред. Отличается расширенным диапазоном значений рабочих температур, который составляет -30 до +180 *С, что значительно превосходит бюджетный вариант исполнения. Самыми дорогими и надежными в эксплуатации являются кабели на основе силиконовой изоляции, которая является долговечной и выдерживает температурное воздействие от -50 до +250*С.

Читать также: Шланг для подключения газа к плите

Проверка

Чтобы проверить устройство на работоспособность, нужно произвести замеры на сопротивление щупов. Для этого нужно подключить мультиметр к сети и установить переключатель на измерение сопротивления.

В случае, когда на мультиметре нет автоподстройки диапазонов, нужно переключить на измерение самого низкого предела.

Вставить выводы щупов в гнёзда прибора, после чего соединить щупы друг с другом. Должна быть отображена цифра на сопротивление 0, или максимально близкая к нулю. Если мультиметр автоматический, то через пару секунд после замыкания прибор сам установит 0.

Если знать последовательность процесс, то вся работа не вызовет сложности. Нужно иметь минимальные навыки пайки, и тогда всё будет сделано быстро, а прибор прослужит не один год.

Разновидности

Щупы делятся на бюджетные и профессиональные модели, пластмассовые и силиконовые. Также бывают измерительные проводы с подпружиненным крючком, зажимом крокодил и насадкой с клеммным переходником. Есть также общепризнанная классификация измерительных проводов. Она показана далее.

Универсальные

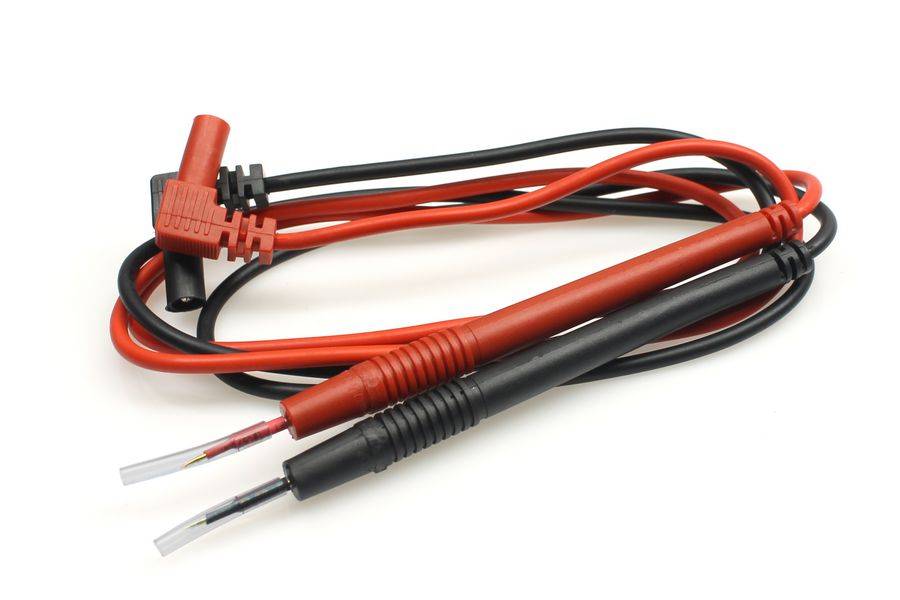

Измерительные провода универсального типа являются самыми простыми и дешевыми. Они идут в большинстве недорогих измерительных устройств. Обладают неодинаковой длиной центрального штекерного электрода и выступающей корпусной частью. Отличаются тем, что имеют разную посадочную штекерную глубину.

Универсальные изделия

Фирменные

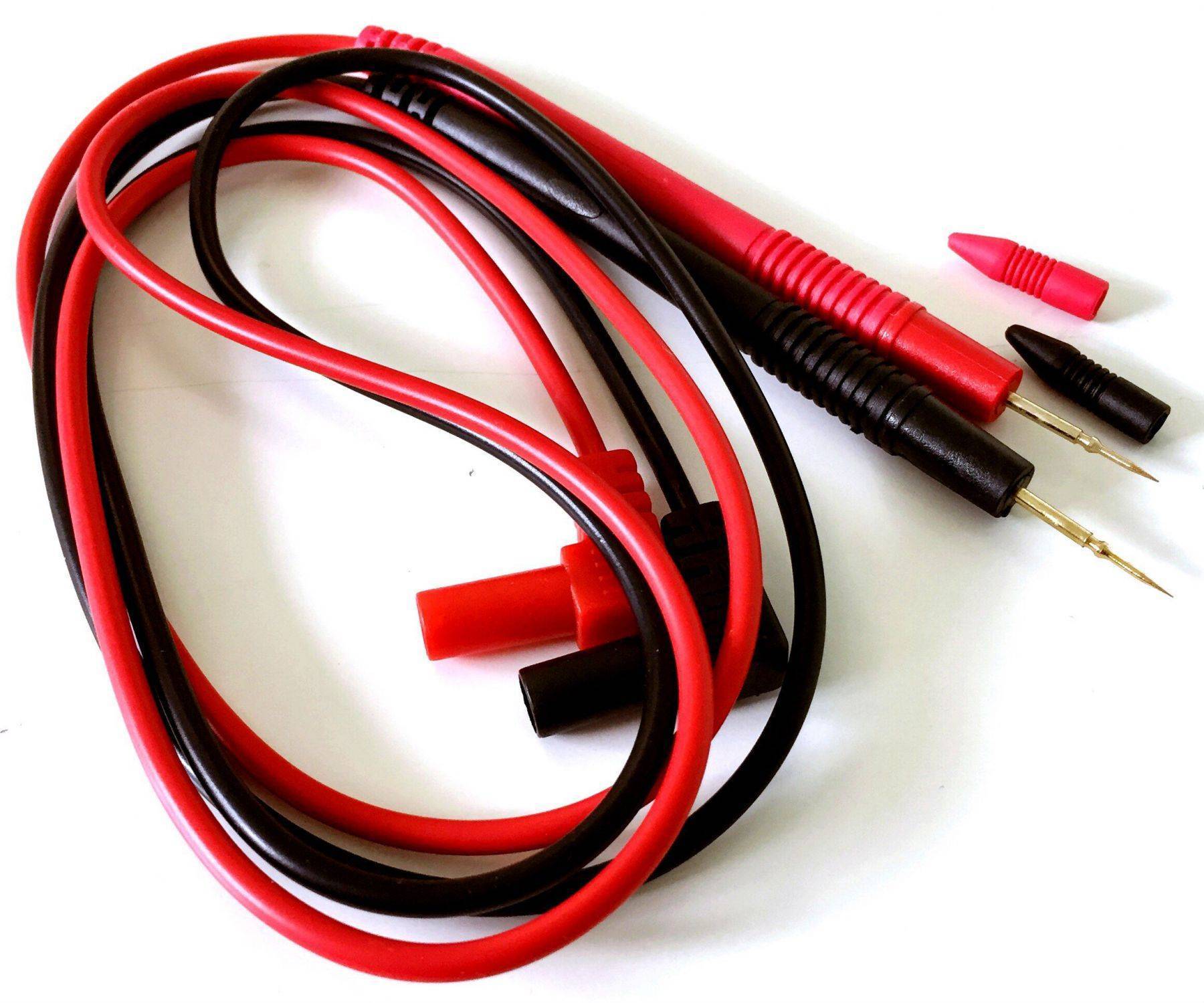

Фирменные щупы отличаются повышенной надежностью и высоким качеством. Они сделаны из материала, который имеет высокую гибкость. Ввод держателя гибок и герметичен. Жила его крепкие, и неподатливые из-за случайных рывков. Поверхность изделия основания не скользящая и при измерениях ее удобно удерживать при помощи пальцев.

Нередко фирменные изделия создаются из пластика, но тогда они оснащены специальными выемками. Практически все модели имеют колпачки, защищающие щупы от грязи с пылью. Кроме того, они позволяют в момент работы с мультиметром защищать пальцы. Изделия удобны и хорошо продуманы. Провода такие высокопрочные и не трескаются в момент сгибания.

Фирменные изделия

Для SMD-монтажа

Щупы для SMD-монтажа — изделия, имеющие острые латунные или нержавеющие стальные игловые наконечники с колпачками, благодаря которым при переломе электродов пользователь не получит микротравмы. Острые щупы предназначены не только для проколов изоляции проводов, но и соскабливания паяльной маски при дальнейших измерительных работах. Несмотря на то, что щупы имеют небольшую иглу, они выдерживают напряжение в 600 ватт.

Обратите внимание! Стоит отметить, что есть щипцы для SMD-монтажа мультиметра. С помощью них можно проводить нужные измерения параметров, как на работе, так и на плате

При измерениях компонент нужно сжать при помощи щипцов для гарантии качественного контакта. Подобные изделия обладают достаточно коротким кабелем. В момент работы требуется максимально аккуратно работать с щипцами. В противном случае, можно их повредить. Они предназначены для проведений измерений на печатных платах и в электромонтаже.

Для SMD-монтажа изделия

С различными насадками

Сегодня щупы, имеющие различные насадки, особенно популярны на рынке. Их размер различный, но в любом случае каждый щуп обладает надежной диэлектрической оболочкой

Важно, что такие устройства позволяют значительно облегчить процесс измерений, поскольку мастер может сам выбрать насадку под определенное устройство и ввинтить его в мультиметр. Интересно, что каждая насадка выпускается отдельно

С различными насадками изделия

Силиконовые щупы

Силиконовые щупы — удобные, практичные измерительные средства, которые выпускаются как в большом, так и малом размере. Последние созданы для мультиметров компактной формы. Данные щупы подходят на устройства любых производителей. Длина их составляет не больше семи миллиметров. Работа с этими щупами безопасная. Случайных замыканий при измерениях нет. Во избежание изломов и перетирания проводов, на входе они герметичные и гибкие. Стоит отметить, что благодаря силикону в качестве материала, срок их эксплуатации больше, чем у других моделей.

Силиконовые щупы

Измерение сопротивления мультиметром

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй — по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Как устроены и работают токовые клещи и как ими правильно пользоваться

Для диагностики неисправностей в электрооборудовании или электроустановок часто необходимо провести измерение токов. Есть два варианта: воспользоваться амперметром или с помощью токовых клещей.

Первый вариант можно сделать с помощью обычного мультиметра, но он плох тем что нужно делать разрыв цепи, а это не всегда возможно и не всегда удобно для проведения корректных измерений.

Второй способ, токоизмерительные клещи, позволяет узнать ток в цепи не разъединяя её. В этой статье мы рассмотрим, как пользоваться токовыми клещами и как они устроены.

Устройство

Совет

Принцип работы токовых клещей основан на явлении электромагнитной индукции. Проводник, в котором измеряется ток, вводится в магнит провод, на котором намотана вторичная обмотка.

Измеряемый ток в этом случае называется первичным, а ток в измерительной катушке (вторичной обмотке) – вторичным. При этом его величина пропорциональна первичному току и его можно рассчитать.

Магнитопровод клещей состоит из двух частей, одна из которых подвижна, такая конструкция нужна для того, чтобы, раскрыв магнитопровод с помощью рычага, ввести проводник для измерений.

Аналогично работают и трансформаторы тока, но их магнитопровод цельный и надевается на шину или жилу кабеля.

Большинство же современных, даже самых дешевых моделей, способно измерять как постоянный, так и переменный токи. Измерение постоянного тока стало возможным благодаря использованию датчика Холла.

Также поддерживаются функции стандартные для мультиметров – измерение сопротивления, напряжения, частоты, прозвонка цепей, а иногда есть возможность подключения термопары для определения температур.

Итак, клещи для измерения тока состоят из:

1. Составного подвижного магнитопровода.

2. Основной части корпуса с дисплеем, селектором выбора пределов или выбора измеряемой величины (если пределы выбираются автоматически), а также разъёмами для подключения щупов, для работы в режиме Омметра, прозвонки или вольтметра.

Обратите внимание

3. Внутри корпуса расположена плата с микросхемами, иногда и с переменными резисторами для точной подстройки точности измерений.

Для измерения тока в труднодоступных местах некоторые клещи комплектуются дополнительным измерителем с гибким чувствительным элементом. Примером является продукция фирмы Fluke, он может идти в комплекте или продаваться отдельно.

Технология измерений

Для определения тока в цепи нужно ввести в раствор магнитопровода ОДНУ жилу проводника или токопроводящую шину. Чтобы раскрыть магнитопровод выжмите рычаг на торце клещей.

После введения проводника отпустите рычаг и магнитопровод закроется. На измерительном приборе должен быть выбран соответствующий предел измерения и режим, для переменного тока он обозначается так «I~», а для пистонного «I=».

Подробно процесс использования токоизмерительных клещей рассмотрен здесь:

Как пользоваться токовыми измерительными клещами

и здесь:

Примеры применения токовых клещей на практике

Как устроены и работают токовые клещи и как ими правильно пользоваться

Как измерить напряжение

Разобравшись, какое, где бывает движение тока, можно начинать непосредственный процесс измерения:

  • напряжения в розетке;
  • аккумуляторах, батареях.

Разберем последовательность действий для каждого из них.

Измерение напряжения в розетке

Взяв мультиметр, подключив в него провода согласно приведенной выше технологии, остается только сделать несколько простых шагов:

  • выставить его значение на пункт «Переменное напряжение». Значок буквы «V», над которой находится небольшая синусоида. Или в некоторых случая — «ACV»;
  • узнать ориентировочную силу тока своей розетки (в большинстве случаев, если проверить напряжение, оно будет 220 Вольт в стандартной сети);
  • установить приблизительный диапазон, отталкиваясь от прошлого значения. Желательно не делать больших разбегов, иначе есть вероятность получить неверный итог. Ориентир — 700-750В.
  • подсоединить вторые окончания клемм к розетке, нащупать ими провод внутри. У переменного тока нет разницы в расположении полюсов (плюс/минус), поэтому об этом можно не думать и ставить их к любому отверстию.

Таким образом получится замерить напряжение мультиметром в розетке и получить правильный ответ, высветившийся на дисплее устройства.

Инструкция для измерения постоянного напряжения в аккумуляторе или батарее

Чтобы проверить вольтаж мультиметром, для постоянного тока аккумуляторов, схема будет немного схожа с переменным:

  • выбрать устройство, которое нужно продиагностировать на наличие напряжения;
  • на приборе выбрать значок, отвечающий за постоянный ток;
  • все батарейки имеют свои пределы значений, их данные расположены на корпусе. Внимательно изучить информацию;
  • выставить на мультиметре требующиеся пределы;
  • подключить штекеры к измерительному прибору (как было указано ранее);
  • вторые концы проводов подсоединяются к клеммам аккумулятора: черный щуп к минусу, красный – плюсу источника, который в данный момент нужно померить;
  • держать в установленном положении провод и батарейку до тех пор, пока цифры на экране не перестанут возрастать;
  • после этого, на мониторе мультиметра, появится последнее наивысшее значение, оно и будет правильным, указывающим на соответствующий запас энергии.

Устройство

Мы будем рассматривать цифровые мультиметры (они же — тестеры), поскольку. аналоговые (снабженные стрелкой и полем со шкалой значений) в настоящее время уже почти вышли из обихода.

На рынке существует большое разнообразие мультиметров, но у всех из них есть следующие элементы:

  • цифровой дисплей;
  • переключатель для выставления параметров;
  • 2-4 гнезда для подключения контактных щупов;
  • два контактных щупа.

Работает прибор от батарейки. Мы будем рассматривать самое простой мультиметр для домашнего использования, измеряющий три основных параметра – напряжение, силу тока и сопротивление электрического проводника. Подавляющее большинство других функций в быту не нужны, за исключением функции прозвонки. Но прежде чем переходить к измерению напряжения, разберемся, какое оно бывает.

Подсоединение штекеров

Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.

Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.

Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.

Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.

Видео

Щупы – это неотъемлемая часть всех мультиметров, которая поставляется в комплекте с измерительным прибором независимо от его модели. Хорошие щупы на протяжении многих лет исправно выполняют свою задачу. Но бывает и так, что через несколько дней после покупки мультиметра один или даже оба контакта выходят из строя из-за обрыва провода, обламывания наконечника или растрескивания изоляции. Чтобы обезопасить себя от такой неприятности, нужно приобрести качественные и надежные щупы для мультиметра, с хорошими проводами и прочными наконечниками. Многие вообще предпочитают изготавливать их самостоятельно. В этом материале мы поговорим о разновидностях и особенностях этих элементов, а также разберемся, как сделать самодельные щупы для мультиметра.

Как изготовить самодельные щупы?

Как мы говорили выше, многие предпочитают при поломке заводских щупов не покупать новые, а сделать их самостоятельно. Рассмотрим два популярных варианта изготовления самоделок.

Стандартные самодельные щупы

Для их изготовления понадобятся разборные авторучки (без стержней) и наконечники от дротиков для дартса.

Порядок работы таков:

  • Разобрать авторучки и примерить к ним наконечники дротиков.
  • Подобрав подходящие по размеру компоненты, вставить наконечники дротиков в ручки вместо стержней, предварительно нагрев их с помощью газовой горелки.
  • Положить внутрь ручки кусочек припоя, предварительно смочив его паяльной кислотой и разогрев.
  • Опустить туда кабель.
  • Дождаться остывания припоя и фиксации элементов щупа.

Наглядно все устройство на видео:

Тонкие самодельные щупы для прокалывания изоляции

Теперь разберемся, как можно сделать тонкие щупы для мультиметра своими руками. Для этого нам понадобятся цанговые карандаши, использующие сменные грифели, и швейные иглы, подходящие по толщине.

Изготовление тонких щупов производится следующим образом:

  • Припаять кабели к иголкам.
  • Вставить иглы внутрь карандашей до попадания в центральную часть цанги. Чтобы при надавливании они не ушли внутрь, их в цангу следует вклеить.
  • Припаять к кабелям штекеры.

На полученные изделия желательно натянуть цветную термоусадку. При работе с феном нужно быть осторожным, так как поток горячего воздуха может вызвать деформацию пластика.

В качестве защитных элементов можно использовать колпачки от ручек и карандашей.

На видео пример изготовления игольчатых щупов для проверки мелких деталей:

Тестирование

По отзывам многих пользователей в интернете, представленные выше самодельные щупы — устройства, которые по эксплуатации и характеристике ничем не хуже бытовых моделей. Ими можно проверить напряжение в любом электроприборе. Первое тестирование советуют проводить, используя средства личной безопасности и на незначительном приборе. Впоследствии уже можно использовать самодельные изделия для других нужд.

В целом, щупы — незаменимые устройства мультиметра, выпускаемые на рынке в большом объеме, несмотря на то, что во многих случаях они идут в комплекте к измерительному прибору. Бывают разных видов, отличаются друг от друга, в основном, качеством и долговечностью. Сделать их можно своими руками, соблюдая все предписанные рекомендации пользователями.

Основные правила пользования мультиметром

Профессиональный мультиметр – прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество.

Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.

Принципы измерений.

Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:

Прямыми. Осуществляются непосредственным подключением щупов к измеряемой цепи, или к отдельному компоненту, с моментальным отображением данных на дисплее или шкале прибора в единицах измеряемой физической величины. Например, измеряя ток, видеть значение силы тока в амперах, мерить напряжение, сразу отображаемое в вольтах, или проверять резисторы, получая сопротивление в Омах.

Косвенными. Осуществляются путём нескольких последовательных измерений различных величин, с последующим вычислением искомой взаимосвязанной величины. Для примера: требуется измерить мощность потребляемой нагрузки постоянного тока. Для этого нужно измерить напряжение, потом силу тока, и умножить данные значения. Подобным образом можно узнать индуктивность катушки, имея генератор переменного тока – при увеличении частоты будет увеличиваться активное сопротивление индуктивности, соответственно, будет падать сила тока. Часто для косвенных измерений необходима работа нескольких приборов одновременно

С помощью измерительных преобразователей – шунтов, аттенюаторов, электродов, усилителей, датчиков – можно производить прямые измерения величин, напрямую не связанных с электротехникой. Например, некоторые мультиметры поддерживают подключение датчиков температуры, освещённости, давления и т.д.

При помощи специальных электродов, замеряя сопротивление, вычисляют влажность древесины, соленость растворов, кислотность почвы, пользуясь специальными таблицами.

Преобразователи, как правило, поставляются отдельно. Но некоторые специализированные мультиметры могут быть оборудованы различными датчиками и преобразователями – токоизмерительными клещами, люксметром, термометром.
