Особенности подбора и размещения вентиляционного оборудования для вентиляции каркасного дома:

  1. Энергоэффективность систем отопления, вентиляции и кондиционирования следует обеспечивать за счет применения приточно-вытяжных вентиляционных систем с механическим побуждением, с утилизацией теплоты удаляемого воздуха (п. 11.3  СП).
  2. Вентиляторы (в том числе канального типа), фильтры, клапаны, шумоглушители и др. оборудование следует выбирать по расчетному расходу воздуха с учетом подсосов и потерь через неплотности:
    • в оборудовании — по данным завода-изготовителя или по расчету (по классу герметичности А согласно 7.11.8);
    • в воздуховодах вытяжных систем и приточных систем — в соответствии с требованиями 7.11.8 (согласно ГОСТ Р ЕН 13779 плотными класса герметичности В).
  3. Оборудование вытяжных систем, удаляющих воздух с резким или неприятным запахом (из уборных, курительных комнат и др.), не допускается размещать в общем помещении для вентиляционного оборудования вместе с оборудованием для приточных систем (п. 7.9.14 СП).
  4. Через жилые комнаты, кухни, а также через квартиры жилых многоквартирных зданий не допускается прокладывать транзитные воздуховоды систем, обслуживающих помещения другого назначения (п. 7.11.10  СП).
  5. Воздуховоды, в которых возможны оседание или конденсация влаги или других жидкостей, следует выполнять с уклоном не менее 0,005 в сторону движения воздуха и предусматривать дренирование (п. 7.11.14  СП).
  6. Все воздуховоды, их соединительные элементы, клапаны, фильтры и другая арматура, а также воздухораспределители, решетки и т.п., используемые в системах воздуховодов, должны изготовляться из негорючих материалов. Применение горючих материалов допустимо только (п. 13.2.2 СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»):
    • в системах воздуховодов, в которых температура воздуха не превышает 120 °С;
    • в горизонтальных воздуховодах, обслуживающих один этаж.
  7. В системах вентиляции с температурой перемещаемого воздуха ниже 120 °С допускается применение воздуховодов из горючих материалов (любой группы горючести), за исключением вертикальных воздуховодов, проходящих через междуэтажное и чердачное перекрытия; указанные участки вертикальных воздуховодов должны выполняться из негорючих материалов (п. 13.2.4 СП 31-105-2002).

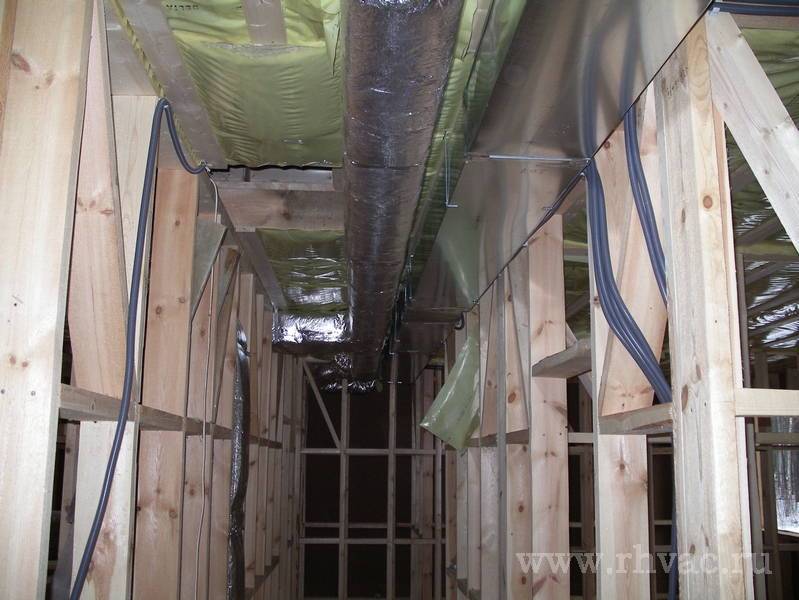

  8. Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса. Размер отверстия в балках (например, при выполнении электропроводки к вентиляторам системы вентиляции) не должен быть больше четверти высоты балки. Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять, для чего с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка.

Естественный пассивный и активный воздухообмен в частном доме

Несмотря на простоту устройства естественной вентиляции в частном доме, существуют некоторые правила, которые следует соблюдать, выполняя работу своими руками. В первую очередь следует знать законы физики, описывающие закономерности движения воздуха при различных температурах и давлении. Если же в физике вы не особо разбираетесь, используйте уже готовые схемы.

Начинается установка вентиляции с устройства простой конструкции, представляющей собой канал в несущей стене в центре дома. Этот канал должен иметь размер около 140 мм. От главного канала отводятся ответвления по всем остальным помещениям здания.

Вентиляция в сан узлах — важный элемент вентиляции

В каналы закладываются пластиковые трубы подходящего диаметра, именно по ним будет осуществляться необходимое движение воздуха при теплообмене. Вывод этих труб на улицу обеспечит постоянный приток свежего воздуха в дом, и вывод загрязненного наружу. Движение потоков будет осуществляться за счет давления и силы тяги, которые вытянут наружу отработанный воздух. Свежий приток будет осуществлен через естественные отверстия (дверные проемы или окна) или искусственно сделанные каналы.

Втяжные каналы устанавливаются прямо в стены, и оснащаются специальными фильтрами. Эти фильтры пропускают только чистый воздух, и периодически нуждаются в чистке. Фильтры устанавливаются внутри стены в пластиковой трубе.

Схема каналов вентиляции

Чтобы движение воздушных потоков было лучше, в отводные каналы, идущие от главного, устанавливаются вентиляторы. Они помогают потокам двигаться более продуктивно, однако увеличивают потребление электроэнергии. Это активная вентиляция.

Для сохранения электричества в частных домах иногда устанавливают пассивную вентиляцию, которая не потребляет энергию, но способно продуктивно работать при каналах не более 5 метров. Теплые потоку выводятся через вытяжку в стене, а холодные поступают через естественные отверстия – окна и двери.

Обмен воздуха посредством вентиляции в частном доме

Выбор вентилятора для вентиляционной системы каркасного дома

Для выбора вентилятора мне потребуется проанализировать значения двух параметров:

  1. общей производительности вентилятора;
  2. сопротивления воздухопроводной сети.

Для выбора подходящей модели мне нужно отобрать вентиляторы, максимальная производительность которых несколько больше значения, которое я рассчитал для своего дома. После этого по вентиляционной характеристике конкретного вентилятора я определю производительность вентиляционной системы при рассчитанном ранее сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель мне подходит.

Например, на сайте приводится следующий график для вентиляторов типа ВКК:

График производительности вентиляторов ВКК — График производительности вентиляторов ВКК

Приму расчетное значение производительности — 300 м³/ч, а сопротивление сети воздухораспределения — равным 160 Па. Исходя из графика, модель вентилятора ВКК-160 мне подходит: при сопротивлении сети в 160 Па он обеспечит воздухообмен около 480 м³/ч. Фактическая производительность этого вентилятора заметно больше потребной расчетной, но с учетом того, указанные вентиляторы поддерживают регулировку оборотов симисторами, я смогу снизить максимальную производительность системы до заданного уровня (или с помощью выносных регуляторов скорости типа MTY, или автоматизировав управление . Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Практические рекомендации

При устройстве вентиляции нужно учесть такие моменты:

  • Воздушные каналы в перекрытиях и стенах устанавливают, используя пластиковые трубы. Изделия из металла дороже, они боятся воздействия конденсата и становятся «мостиками холода», которые способствуют потере тепла;
  • Диаметр каналов расположенных по горизонтали минимально сечением 100х100 мм, магистральные воздуховоды расположенные вертикально минимально сечением 120х120 мм;
  • Кроме стен приточные клапаны устанавливают в оконные рамы;
  • Если здание с воздуховодом газового котла или с трубой от печи, то необходимо устанавливать вентиляционную трубу рядом с ними;

Вентиляция плохо функционирует если:

  • Во внутренних помещениях трудно дышать, спертый воздух. Войдя в дом, появляется желание проветрить помещение;
  • На кухне и в санузле быстро развивается грибок по углам помещения. Естественная вентиляция не может снизить высокую влажность;
  • Появляется конденсат на окнах;
  • Правильно устроенная естественная вентиляция постоянно поставляет в жилые комнаты свежий воздух. Так организуется благоприятный микроклимат и стабилизируется влажность воздуха.

Инженерные системы

Для грамотной установки инженерных коммуникаций в каркасном доме необходимо предусмотреть еще на первом этапе. Этапы каркасного строительства включают в себя необходимость составить проект, подобрать желаемые материалы для организации систем и выбрать для них подходящее расположение.

Кабель монтируется во внутрь стены каркасной перегородки.

Документация по инженерным системам включает в себя все расчеты по необходимым коммуникациям для конкретного помещения. Например, нужно заранее подобрать сантехнические ревизионные лючки, которые облегчат доступ к коммуникациям.

Лучше доверить данный этап профессионалам, они не только помогут подобрать подходящее оборудование, но и учтут пожелания и финансовые возможности заказчика.

Отопление

Отопление в каркасном доме организовывается таким образом, чтобы горячий воздух максимально рассеивался по всему помещению

Крайне важно позаботиться о надежной тепловой изоляции стен, в ином случае будет происходить постоянная утечка тепловой энергии в окружающую среду

Отапливать каркасный дом можно следующим образом:

  1. Путем сжигания природного или сжатого газа;
  2. С помощью твердого топлива в специальных твердотопливных котлах;
  3. Используя электричество для нагрева воды и воздуха;
  4. Применяя современные альтернативные методики получения тепла и электроэнергии.

Система отопления в каркаснике.

Оптимальным вариантом считается комбинированная схема отопления каркасного дома. Так, для экономии можно совместить энергию солнца, электрическое отопление и твёрдотопливный котел, при этом используется скрытая электропроводка в каркасном доме. Ночью нагрев воздуха и вод осуществляется с помощью электрического котла, потому что в ночное время суток затраченная электроэнергия рассчитывается по более выгодному тарифу. А вечером и в пасмурные дни для отопления применяется твердотопливный котел, а в безоблачную погоду для нагрева используется энергия солнца.

Главное преимущество описанной схемы – простота в организации отопления в каркасном доме своими руками. Вы можете посмотреть этапы строительства каркасного дома, видео поможет убедиться в простоте всей процедуры.

Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на котором собирается каркас из деревянных брусов или металлических профилей, между элементами закладывается утеплитель, и вся конструкция с двух сторон обшивается плотным материалом: фанерой, гипсокартоном и прочими. Конечно, проводится финишная отделка.

Обязательно возводятся перегородки по такому же принципу, а также устанавливаются перекрытия и крыша. Если каркасный дом одноэтажный, то проблем с обустройством вентиляции возникнуть не должно. Вот пошаговая инструкция, как сделать вентиляцию в каркасном доме своими руками (схема и последовательность проведения операций).

  1. Еще на стадии проектирования надо сделать расчеты, касающиеся воздухообмена, а соответственно и размерных параметров вентиляционных каналов. Если обустраивается принудительная вентиляция, тогда надо будет сразу подсчитать и мощность устанавливаемых вентиляторов.

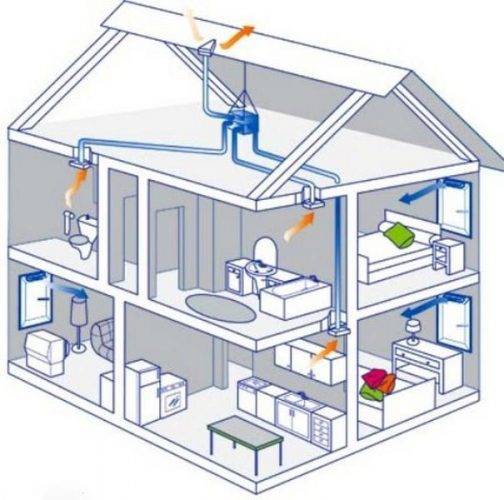

  2. Самая простая схема – приточно-вытяжная. Для этого в первую очередь еще на стадии сооружения каркасного дома между обшивками устанавливаются пластиковые трубы. Для вытяжки – вертикальная, для притока – горизонтальная.
  3. Первая устанавливается в перекрытие, сопряженное с чердаком. Этот воздуховод обязательно выводится выше кровельного покрытия минимум на полметра. Оптимальное месторасположение – кухня или санузел. А лучше провести установку двух воздуховодов из двух разных комнат.
  4. Вторая устанавливается в нижней части стены любого помещения, или проводят монтаж нескольких труб в разных жилых помещениях.
  5. Остается только снаружи дома установить вентиляторы на приточные каналы, а на вытяжные врезать приборы на уровне чердака.
  6. Все вентиляторы запитываются к бытовой электрической сети напряжением 220 вольт.

Если каркасный дом – это многоэтажное строение, то вытяжную трубу укладывают в одну из перегородок, лучше центральную. От нее во все комнаты делаются ответвления, которые закрываются по стенам декоративными решетками. Главное – все вентиляционные отверстия должна располагаться под потолком.

Что касается приточных каналов. То здесь все остается по-прежнему – в нижних частях стен в каждом помещении. Монтаж вентиляторов проводится по каналам. Единственное отличие – это один мощный вентилятор на вытяжной трассе.

Виды вентиляционных систем

Естественная

В постройках каркасного типа нередко применяют естественную вентиляцию, работа которой основана на разности температур и давления внутри помещений и снаружи. Согласно такой схеме, чистый воздух поступает в дом с улицы через приточные клапана, которые могут быть установлены в стенах и окнах.

Схема каркасной стены

Вывод старого воздуха из помещений осуществляется через вытяжные каналы.

Чаще всего их располагают в таких помещениях как:

  • Кухня;
  • Санузел;
  • Ванная комната.

Вентиляционные короба прячутся под обшивкой

Чтобы естественная вентиляция была эффективной, ее необходимо выполнять по определенным правилам, иначе воздухообмен не будет затрагивать все воздушные массы в помещении. Для этого, чаще всего, входные отверстия располагают снизу, а вытяжные – под потолком. Детально узнать основные требования к такой вентиляции можно из СНиП 2.04.05-91.

Схема принудительной вентиляции

Механическая

Зачастую эффективности естественной вентиляции бывает недостаточно, чтобы обеспечить воздухообмен в нужном объеме. В таком случае решением проблемы может стать принудительная вентиляция.

Такая система подразумевает задействование специального оборудование, которое чаще всего состоит из следующих элементов:

ВентиляторовОбеспечивают принудительный подсос и вытяжку.
ФильтрыОбеспечивают очищение воздушных масс от пыли, насекомых и прочего мусора.
Подогревающие устройстваОбеспечивают подогрев воздушных масс при эксплуатации системы в зимний период. Благодаря им не происходит охлаждение помещений свежим воздухом, который заходит с улицы.

Вентилятор для притяжной системы

Существует несколько схем принудительной вентиляции:

  • Вытяжная – принудительно осуществляет вывод старого воздуха из помещения, в результате чего происходит разряжение давления. За счет разницы последнего, осуществляется подсос воздуха через вентиляционные клапана.
  • Приточная вентиляция – в отличие от предыдущей схемы, принудительно засасывает свежий воздух в помещение. Вследствие этого давление в помещении повышается, и старый воздух выталкивается наружу.
  • Приточно-вытяжная – в этом схеме воздух принудительно засасывается в помещение и принудительно вытягивается в одинаковом количестве.
  • С рекуперацией тепла – такая система подразумевает наличие подогревающих устройств, расположенных во входных отверстиях.

Надо сказать, что цена обустройства принудительного воздухообмена значительно выше естественной, кроме того, эксплуатация такой системы связана с расходами на электроэнергию. Однако, она на много эффективнее, проще и надежнее естественной.

Вытяжной вентиляционный клапан

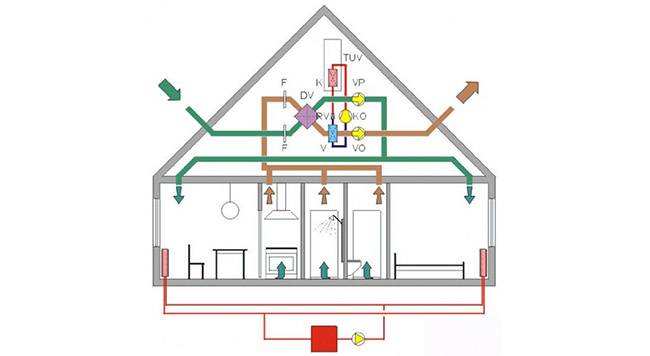

Устройство вентиляционной системы

Герметичность здания, являющаяся бесспорным преимуществом и обеспечивающая тепло- и водонепроницаемость строения, одновременно является препятствием для проникновения внутрь свежего воздуха. Она же затрудняет отток избытка влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентсистема состоит из 3 основных частей, независимо от наличия или отсутствия дополнительных приспособлений и механизмов, это:

  1. Приточные каналы и/или отверстия.
  2. Вытяжные каналы и/или отверстия.
  3. Переток, переточные решетки, отверстия, зазоры.

Приточные каналы обеспечивают поступление с улицы в дом свежего воздуха, которые поставляется непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации ее заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркаснике бывает канальной и бесканальной. Согласно канальным схемам воздух поставляется и отводится по воздуховодам. В бесканальной системе все происходит через отдушины, зазоры и отверстия

Вытяжные каналы служат для удаления застоявшегося “отработавшего” воздуха, насыщенного углекислотой, влагой и другими вредными для здоровья летучими компонентами. Заодно утилизируются испарения, образующиеся в доме, где живут люди.

Грамотно спроектированная вытяжка, устроенная в каркасном доме, обязательно должна быть в подсобных и бытовых помещениях типа кухни, чулана, ванной, кладовой, душа, туалета.

Переток в вентсистеме нужен для того, чтобы поступивший в дом воздух мог беспрепятственно распределяться по всем комнатам.

Система вентилирования имеет в своем составе системы для притока, вытяжки и перетока воздуха. Каждая составляющая играет важную роль

При необходимости, основные каналы движения воздуха оснащаются дополнительным оборудованием – вентиляторами, рекуператорами, калориферами, приспособлениями для вытяжки, измерительными устройствами.

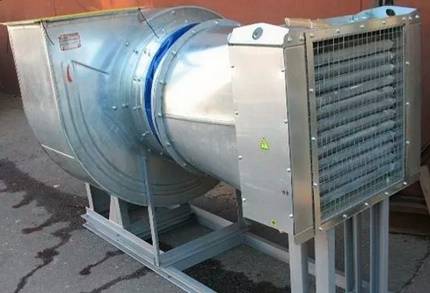

Вентиляторы устанавливают для достижения необходимого воздухообмена. Их выбирают согласно техническим характеристикам после проведения необходимых расчетов, с учетом объема помещения, количества проживающих людей и прочих важных вводных.

Рекуператоры служат для повышения температуры входящего воздуха. Внутри рекуператора холодный воздух нагревается от стенки приточного канала, соприкасающейся со стенкой канала, выводящего нагретый использованный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Калориферы в системах вентиляции используются преимущественно в северных регионах, где зимняя температура часто достигает отметки -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраиваются продухи, а в самом полу вырезаются отверстия диаметром от 0,04 м2. Вентиляция пола может осуществляться как посредством воздуховодов, так и без них

Естественный пассивный и активный воздухообмен в частном доме

Несмотря на простоту устройства естественной вентиляции в частном доме, существуют некоторые правила, которые следует соблюдать, выполняя работу своими руками. В первую очередь следует знать законы физики, описывающие закономерности движения воздуха при различных температурах и давлении. Если же в физике вы не особо разбираетесь, используйте уже готовые схемы.

Начинается установка вентиляции с устройства простой конструкции, представляющей собой канал в несущей стене в центре дома. Этот канал должен иметь размер около 140 мм. От главного канала отводятся ответвления по всем остальным помещениям здания.

Вентиляция в сан узлах — важный элемент вентиляции

В каналы закладываются пластиковые трубы подходящего диаметра, именно по ним будет осуществляться необходимое движение воздуха при теплообмене. Вывод этих труб на улицу обеспечит постоянный приток свежего воздуха в дом, и вывод загрязненного наружу. Движение потоков будет осуществляться за счет давления и силы тяги, которые вытянут наружу отработанный воздух. Свежий приток будет осуществлен через естественные отверстия (дверные проемы или окна) или искусственно сделанные каналы.

Втяжные каналы устанавливаются прямо в стены, и оснащаются специальными фильтрами. Эти фильтры пропускают только чистый воздух, и периодически нуждаются в чистке. Фильтры устанавливаются внутри стены в пластиковой трубе.

Схема каналов вентиляции

Чтобы движение воздушных потоков было лучше, в отводные каналы, идущие от главного, устанавливаются вентиляторы. Они помогают потокам двигаться более продуктивно, однако увеличивают потребление электроэнергии. Это активная вентиляция.

Для сохранения электричества в частных домах иногда устанавливают пассивную вентиляцию, которая не потребляет энергию, но способно продуктивно работать при каналах не более 5 метров. Теплые потоку выводятся через вытяжку в стене, а холодные поступают через естественные отверстия – окна и двери.

Обмен воздуха посредством вентиляции в частном доме
