Как сделать прокладку труб системы отопления: в частном доме, в полу, в земле

Подробное описание каждого способа

Резьбовое

Выполнятся несколькими способами, самый распространенный – сгон.

Выполнить эту работу помогут такие инструменты:

• Трубный, гаечный ключ.
• Муфта с внутренней резьбой.
• Уплотнители для герметизации. Может быть: пеньковая веревка, лента ФУМ или герметик.
• Контргайка.

Две трубы имеют наружную резьбу. Наносим на них герметик. На одной длина резьбы больше чем на другой. Туда где больше витков накручивается гайка, до конца. Потом муфта. Затем накручиваем её на вторую часть, походу скручивая с первой. Когда муфта перестанет накручиваться, подпираем контргайкой

Затягиваем ключами, осторожно, что бы ни лопнула муфта

Фланцы

Для фланцевого стыка потребуется:

• два фланца;
• паронитная прокладка;
• болты, шайбы, гайки;
• ключи;
• ручная дуговая сварка;
• уровень.

Надо приварить фланцы. Не допускать смещения, они должны быть в одной плоскости.

Ловим с помощью уровня горизонталь. Прикручиваем два болта в верхние отверстия. Надеваем деталь на край тубы, так чтобы болты были вверху. Ставим на них уровень и ловим положение пузырька между полосок посередине. Когда поймали, делаем прихватку сваркой на верхней точке. Горизонтальная плоскость готова.

Переставляем уровень, в вертикальное положение, прислонив его к зеркалу фланца. Ловим уровень, слегка регулируя нижний конец фланца который еще не прихвачен. Установив вертикал, поставили вторую прихватку. И затем еще две получив четыре равномерных участка.

Затем сварщик обваривает фланец с двух сторон. Аналогично проделываются манипуляции со второй трубой.

Подклейка

Этот способ в металлических деталях применяется очень редко. Сам процесс не требует особого навыка от человека, но занимает очень много времени.

Для этой работы требуется:

• клей. БФ-2 или 88Н или ЭДП;
• кисточка.

Перед тем как клеить детали сначала наносят первый слой на их поверхности и дают обсохнуть. Этот слой будет скрепляющим. У каждого клея в инструкции написано время сушки. Дальше мажут второй слой и детали укладывают под пресс на сутки и даже более. Все зависит от клея.

После зачистить шов от подтека клея.

Сварка

Сварочный процесс используется практически во всех состыковках металлических труб.

Для того чтобы получить шов применяют такие способы сварки, как:

Газовая сварка служит для получения неразъемных соединений в трубах малого диаметра с минимальной толщиной.

Пост газовой сварки состоит:

• баллона кислорода;
• ацетилена;
• резиновых шлангов;
• горелки.

Контактная сварка мало применяется. Больше этот способ зарекомендовал себя в работе с пластиковыми трубами.

Самый ходовой способ получения неразъемных соединений электродуговая сварка, делится:

• ручную
• полуавтоматическую в среде защитных газов

При строительстве трубопроводов соединения получают только сварочным путем

Важной частью является подготовка стыка к сварке

Труба должна соединяться с другой:

• без переломов и смещений;
• стык должен быть зачищен;
• сделать фаску;
• выставить зазор 1-3 мм.

Необходимое оборудование для сварки:

• электроды;
• источник питания (трансформатор или выпрямитель);
• кабеля;
• средства индивидуальной защиты сварщика спецовка, рукавицы, щеток.

Пайка полиэтиленовых труб встык и с помощью электромуфты

Раструб

Данный вид соединения получил широкое применение в чугунных трубах для нефтегазодобывающей промышленности, жилищно-коммунальном хозяйстве. Один из самых простых вариантов неразъемных стыков.

Основным процессом получения стыка является заделка зазора между раструбом и поверхностью конусной трубы. Для этого используется цементный материал.

Для заделки раструба применяют цемент марки 300—400, который тщательно перемешивают с водой в пропорции девять частей цемента на одну часть воды. Раструб заполняют цементным раствором с помощью совка и начеканивают чеканкой до тех пор, пока последняя не начнет отскакивать от цемента.

Прессование

Этот способ получения неразъемного шва стал нужным при соединениях малого диаметра из цветных металлов. Обычная электродуговая сварка не способна по своим техническим параметрам сварить такие металлы, поэтому в этом случае нашли другой подход.

Для состыковки таких тонкостенных труб цветного металла используют пресс-фитинги с обжимными гильзами. Они выполняют обжим во внутренней части трубы, а наружные уплотнители обеспечивают стыку герметичность.

Когда применяют способ укладки труб?

Как уже отмечалось выше, траншеи целесообразнее копать для таких видов трубопровода как газопровод, канализация, водопровод.

Под газопровод

Для прокладки газовых труб часто используют открытый метод

При прокладке газовой трубы ее укладывают ниже уровня промерзания грунта – это является одним из главных требований к организации газопровода.

Во время выполнения работ на участке должен присутствовать представитель газоэксплуатирующей организации. Копка осуществляется ручным методом или с помощью специализированной техники.

Если на участке уже есть линии коммуникаций, копают только вручную лопатами. Если участок чистый и строительство только начинается, можно использовать бульдозер. По закону самостоятельная прокладка газопровода в траншеи запрещена.

Для этого обязательно нужно воспользоваться услугами соответствующих фирм и вызвать инспектора газовой службы. Трубы, используемые для газопровода под землей, должны быть полиэтиленовыми.

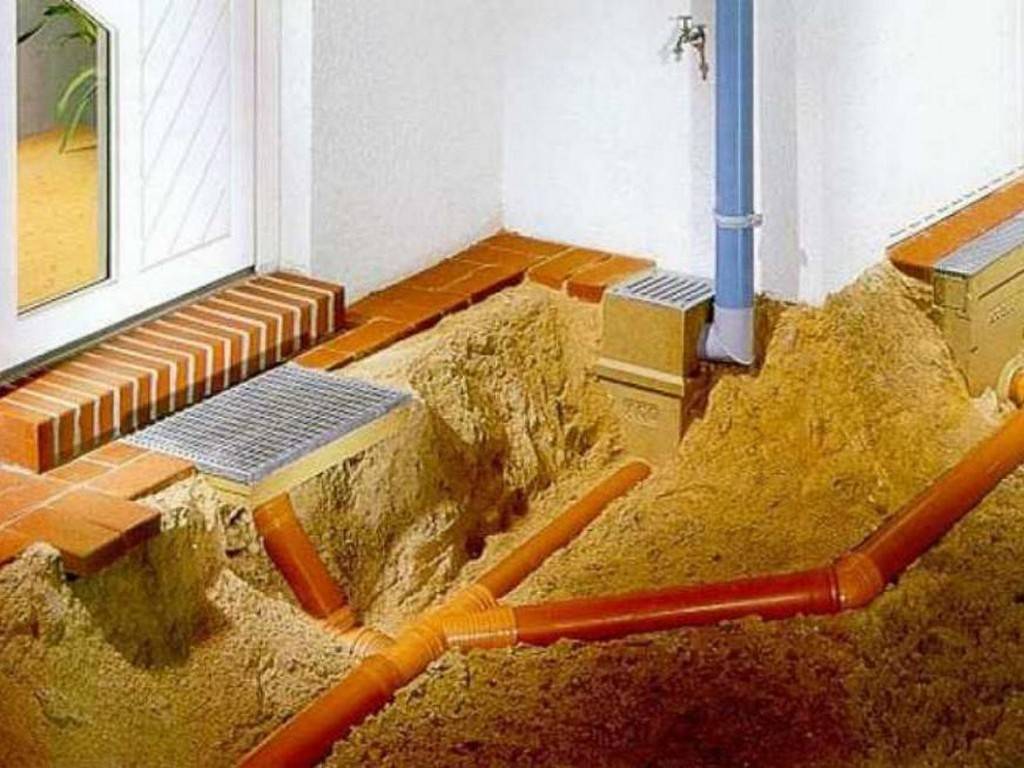

Под канализацию

Чтобы подвести канализационную трубу к септику, можно также вырыть траншею. Скрытый метод прокладки системы под землей защищает ее от повреждений и промерзания зимой.

В итоге на конечном этапе должно получиться приблизительно 40 см уклона от стартовой точки выхода трубы из дома. В регионах с умеренным климатом, где земля замерзает только зимой, а после быстро оттаивает, такой способ прокладки канализационной трубы самый приемлемый.

Причинами такого решения становятся:

• стандарты нормативных документов;
• защита от повреждений;
• экономия площади участка.

На небольших дачных участках организовать прокладку канализации на поверхности земли сложно, так как не хватает места. Решение заложить трубу под землю в траншею будет актуальным и позволит использовать свободную площадь под другие нужды.

Водопровод

Водопроводную трубу также часто заглубляют в траншеи, чтобы избежать повреждений. Трубы для системы выбирают, исходя из влажности и уровня промерзания почвы. Также на данный параметр влияет длина трубопровода.

Для прокладки водопровода под землей используют полиэтиленовые трубы низкого давления или полипропиленовые трубы.

Монтаж пластиковой трубы несложный, соединение происходит через резьбовые фитинги из того же материала. Их можно применять как для горячей, так для холодной воды. Водопровод перед засыпкой траншеи утепляют.

При использовании металлических труб выбирают оцинкованные или из нержавеющей стали. Такое решение считается не самым лучшим, так как со временем металл подвергается коррозии и качество воды ухудшается.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

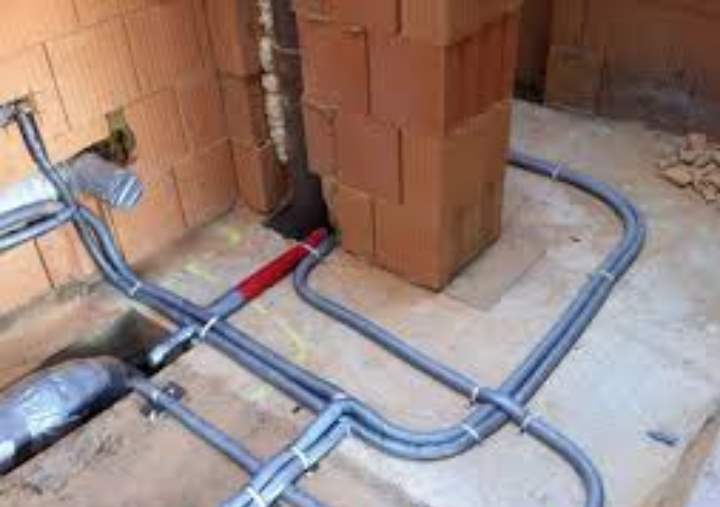

Причины использования стяжки

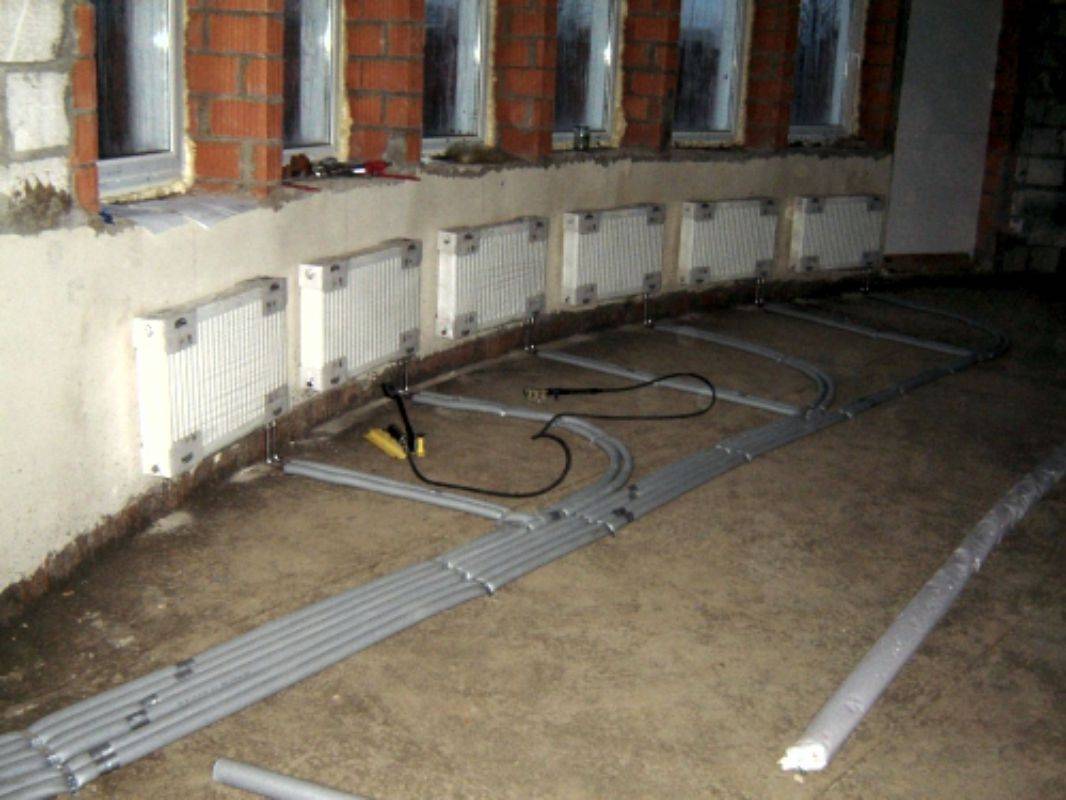

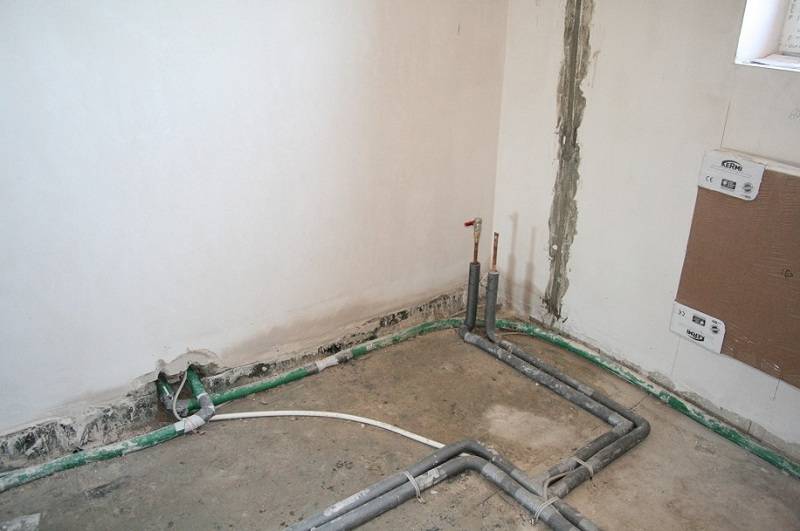

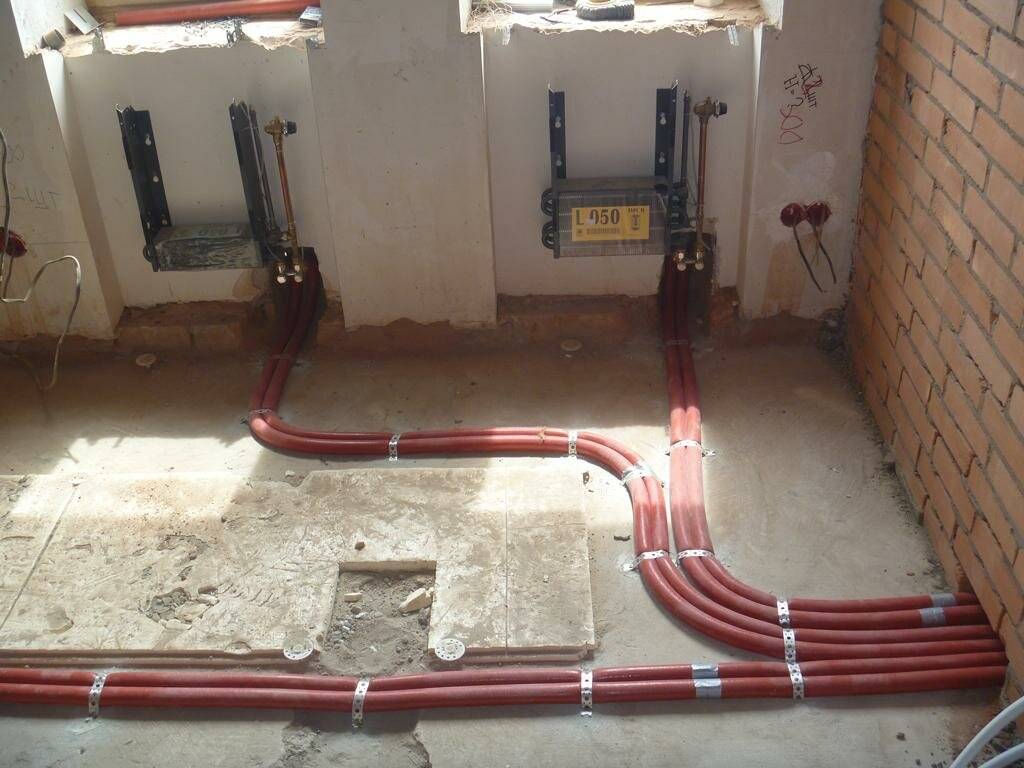

Прокладываться трубы отопления в помещении могут открытым и закрытым методом. Используется часто закрытый метод, когда трубы скрываются в стяжке и заливаются бетоном. Проводятся такие действия по следующим причинам:

• эстетический внешний вид. Трубы, скрытые в стяжке, делают помещении более аккуратным и просторным;
• отсутствует риск ожогов, так как температура воздуха в отопительном устройстве высокая, возникает риск образования травм;
• увеличивается срок службы труб. Так как в процессе эксплуатации не возникает повреждений;
• коммуникации не скапливают пыль в помещении;
• помещение сохраняет тепло в течение длительного периода;

В случае поломки необходимо долбить стену, чтобы добраться до места повреждения. Работа сложная и требует финансовых вложений.

Внешняя прокладка

Считается самым простым способом монтажа нужных труб. С другой стороны, трубопроводные системы остаются на виду, что не всегда уместно, с точки зрения привлекательности постройки. Среди преимуществ описываемого способа имеет смысл выделить следующие:

• Простота. Прокладка отопления осуществляется достаточно быстро и не предполагает проведение различных подготовительных мероприятий.
• Доступность. При необходимости трубопроводы чинятся без особых проблем, поскольку к ним нетрудно получить доступ.
• Отсутствие теплопотерь. Поскольку поверхность труб не соприкасается со стеновыми конструкциями или полом, теплота никуда не пропадает, а распространяется по тем или иным комнатам.
• Экономичность. Чтобы проложить трубы по внешним участкам различных элементов строения, требуется небольшое количество различных материалов. Не нужны ни переходники, ни утеплительные изделия, ни шпаклёвка.

Правильный выбор уклона труб отопления

Илья Платонович, Казань задаёт вопрос:

Здравствуйте. Помогите решить проблему. Я хочу смонтировать систему отопления в частном доме, но не знаю нужно ли соблюдать уклон труб

Важно, чтобы дом хорошо прогревался и не было проблем из-за воздушных пробок. Какой уклон труб отопления будет оптимальным для качественной и эффективной работы системы? Установка насоса не планируется, но желательно, чтобы это не повлияло на качественный обогрев дома

Хочу получить профессиональную консультацию специалиста, чтобы избежать ошибок при монтаже.

Отопление с естественной циркуляцией не требует использования дополнительного оборудования. Его чаще всего используют для обогрева дач, коттеджей и загородных домов, если радиус контура не превышает 30 м. Преимущества: экономичность, простой монтаж и эксплуатация.

В состав системы с естественной циркуляцией входят котел, трубопровод, радиаторы, расширительный бак. Главные характеристики отопительных труб. диаметр, материал изготовления, уклон.

Правильный выбор уклона магистралей позволяет обеспечить быстрое перемещение воды от котла к приборам и удаление воздуха. Магистрали подачи воды и обратная магистраль должны иметь наклон в сторону движения воды не менее 10 мм на 1 м трубы.

Без наклона отопление с естественной циркуляцией может не работать, ведь давление в таких системах незначительное. Наклон позволяет избавиться от воздушных пробок, увеличить теплоотдачу, снизить нагрузку на котел, уменьшить расходы, увеличить срок службы отопительного агрегата.

Если наклон труб канализации по санитарным стандартам составляет 2 см на 1 м, то для отопительных магистралей должен быть не менее 5-10 мм.

Скорость циркуляции определяется рядом факторов: напором, диаметром и материалом труб, количеством и радиусом поворотов, наличием, типом и количеством запорной арматуры.

Главные условия выбора уклона труб отопления: обеспечение хорошей циркуляции теплоносителя за счет уклона в 10 мм на 1 м магистрали и качественный монтаж с использованием специальных приборов — ватерпаса или гидроуровня. Если горизонтальный отвод имеет длину меньше, чем 0,5 м, можно наклон не устраивать.

Разводка может быть верхней или нижней, но при любой схеме лучше, если отопительный агрегат будет находиться ниже уровня труб. Циркуляционный напор зависит от разницы в высоте между нижним радиатором и котлом, и чем он ниже находится, тем быстрее вода будет самотеком переливаться в него.

Точный расчет сделать невозможно, но если учесть рекомендации, отопление в доме будет эффективным и качественным. Естественное отопление медленно прогревается, но и медленно охлаждается, и это огромный плюс в зимнее время.

Монтаж комплекса устройств — сложная задача, и лучше работы доверить профессионалам, но если дом небольшой, можно сэкономить и выполнить работы самостоятельно.

Поделитесь полезной статьей:

Комментарий

Уклоны в СО служат для свободного выпуска воздуха и полного опорожнения системы.

Опорожнения системы, да. А вот с воздухом засада. Скорости теплоносителя в гравитационках очень низкие. И воздух может двигаться против движения теплоносителя.

Комментарий

Комментарий

Ответ: Оптимальные углы наклона в гравитационной системе отопления

Как будет работать система с ЕЦ если трубу горизонтального розлива сделать со значительным уклоном,к примеру 20-30 град? Ну и вопросы. Страницы на 2 займет ответ на каждый. Во-первых, что имеется в виду? 2 или 1- трубная система, и как это будет выглядеть на стене? . Понятно в случае чердака. Но работать будет в любом случае.

Если уклон будет достигаться опусканием конца трубы со стороны, куда направлен поток, то, соответственно, с центром охл. будет наоборот.

P.S. Укажите,если можно,грамотную литературу по системам отопления. В сети масса всяких популярных рассуждений и «пособий» по системам с ЕЦ. В основном, все сводится к разнице удельных весов «столбов воды» в стояках. «Научные» разработки крайне громоздки и, к сожалению, весьма приблизительны в своих методиках расчета, то же относится и к программам компьютерного расчета.

Прокладка магистральных трубопроводов отопления

Прокладка стальных трубопроводов отопления является сложным технологическим процессом, требующим тщательного подхода и достаточного опыта для проведения данных работ. Для повышения эффективности работ мы используем современные технологии и материалы, например — трубы в ппу изоляции, которые обладают высокими теплоизоляционными качествами и практически не подвержены коррозии.

• Открытие ордера на проведение работ в ОАТИ;
• Разработка и согласование Проекта производства работ;
• Разработка и согласование проекта организации движения;
• Заключение договора на технический надзор;
• Оформление порубочного билета;
• Производство строительно-монтажных работ;
• Диагностика сварных швов с выдачей заключения;
• Гидравлические испытания, промывка сетей;
• Подготовка исполнительной документации со сдачей в Мосгоргеотрест;
• Окончательная сдача и запуск объекта в эксплуатацию.

Теперь ответы на любые вопросы Вы можете найти на строительном портале .

Трубы из полипропилена – это самое оптимальное решение для обеспечения дачного участка или частного дома системой водоснабжения. Они просты в монтаже и устойчивы к коррозии. Однако прокладка полипропиленовых труб в земле для канализационного наружного водопровода и систем отопления должна проводиться по строго определенным правилам.

Устройство наружных канализационных и водопроводных систем из полипропиленовых труб

Для прокладки наружной канализации роют траншею

2. При обустройстве водопровода закопать полипропиленовые трубы в землю можно на 20-30 сантиметров. А вообще глубина траншеи зависит от климатических условий в районе строительства. Для водопроводных труб уклон не нужен, а для канализационных труб он должен составлять на 1 см трубопровода в пределах от 2 до 2,5 сантиметров.

3. При кладке в грунт полипропиленовые трубы не требуют дополнительной изоляции. Вредных веществ они не выделяют, не токсичны и отлично перенесут перепады температуры и химическое воздействие. Показатель морозостойкости у них высокий и такие трубы могут перенести температуру от 15 до 60 градусов мороза.

4. Пространство между стенками траншеи и самой трубой засыпают песком или смесью из глины и песка. Этой смесью нужно засыпать и саму трубу и плотно утрамбовать ее слой, чтобы не было деформации трубопровода. После этого можно укладывать землю, которая была ранее выкопана из траншеи.

5. Промаркируйте место прокладки трубы на вашем участке. Это позволяет избежать случайных повреждений труб при земляных работах.

Полипропиленовые трубы для отопления отличаются от армированных стандартных труб

2. Труба отопительной системы тоже прокладывается ниже уровня промерзания почвы. За городом, где газоснабжение и электроснабжение работают нестабильно, часто замерзают системы отопления. Но полипропиленовые трубы, в особенности армированные, это испытание выдерживают легче, ведь при замерзании воды в них они не растрескаются, как железные, а лишь немного изменятся в объеме, а после оттаивания принимают свой первоначальный вид.

Достоинства полипропиленовых труб для наружных трубопроводов:

— стойкость против большей части агрессивных сред, которые вызывают коррозию металлических труб;

— диэлектрические свойства, которых нет у стали и чугуна;

— небольшая подверженность к гидроабразивному воздействию и это позволяет использовать полипропиленовые трубы для отвода и транспортировки жидкости с твердыми частицами;

— небольшой уровень шероховатости, поэтому трубы из полипропилена можно укладывать при небольшом уклоне и зарастания труб не будет.

Канальная прокладка труб

Такой способ прокладки трубопровода используется для защиты труб от внешних воздействий. При канальной прокладке труб используются различные типы каналов:

• Проходные каналы. Применяются в случае одновременной прокладки большого количества труб. Такой канал позволяет осуществлять быстрый доступ к трубам для осмотра и ремонта.
• Полупроходные каналы. Сооружение каналов такого типа требуется, если к трубопроводу необходим редкий доступ.
• Непроходные каналы. Такие каналы имеют затрудненный доступ, и используются для прокладки одного типа трубопровода, например подающий и обратный теплопроводы.

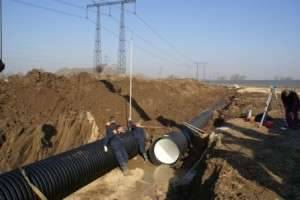

Бесканальная прокладка труб

Прокладка труб в земле значительно сокращает затраты на строительство, сокращается объем земляных работ, и, соответственно, сроки строительства. К недостаткам беcканальной прокладки труб относится усложнение ремонтных работ, однако современные усиленные оболочки трубопроводов способны гарантировать высокую надежность таких трубопроводов.

Правильная укладка изоляции

Итак, начнем с того, что утепление труб водопровода в земле стекловатой производится чаще всего на дачах. Сначала, данным материалом оборачивают трубы и затем закрепляют его специальной лентой. Далее, с помощью рубероида или других гидроизоляционных материалов, обеспечивают защиту от влаги.

Что касается пенопластового или базальтового утеплителя, или как его еще называют «скорлупы», то тут все просто. Их половины надевают с одной стороны трубы, с небольшим смещением относительно друг друга. Затем, половинки скрепляются скотчем, который для надежности проклеивается специальным водостойким клеем. Следующий слой – защитный материал.

Для того чтобы произвести утепление водопроводной трубы в земле, с учетом закрытия всех поворотов и углов, используются фасонные скорлупы. Диаметр скорлупки следует подбирать так, чтобы утеплитель вплотную прилегал к трубам.

Давление или греющий кабель: добавим тепла

Как известно, вода, находящаяся под постоянным сильным давлением, не замерзает. Из этого следует сделать определенный вывод – греющий кабель позволит предотвратить замерзание воды в трубах. Для реализации такого метода достаточно будет установить ресивер. Также, для поддержания постоянного давления на протяжении всей водопроводной линии (от насоса до ресивера) необходимо к насосу подключить обратный клапан. Затем закрыть кран перед ресивером и запустить насос.

Когда вы решите покинуть дачу или коттедж на неопределенное время, необходимо включить насос и тем самым создать рабочее давление не менее 3-5 атмосфер (в зависимости от мощности насоса). При таких условиях можно не опасаться, что вода в вашей водопроводной системе замерзнет.

Если вы хотите утеплить водопровод греющим кабелем, то, пожалуй, вы сделаете правильный выбор. Почему? Потому что это самый надежный способ обогрева подземных коммуникаций. В связи с тем, что трубы (даже закопанные на глубину 2-х и более метров) самостоятельно смогут оттаять лишь к маю, с помощью греющего кабеля вы сможете их оттопить за один день.

При использовании данного способа прогрева, не обязательно углублять трубы в почву на 2 метра – при наличии греющего кабеля, глубина траншеи может не превышать 50 сантиметров. Со средним шагом в 10-15 см труба обматывается кабелем, мощность которого составляет 10-12 ВТ на 1 м. Расположение его никак не повлияет на работоспособность системы – будь он внутри трубы, или же намотан снаружи.

О» width=»640″ allowfullscreen=»» frameborder=»0″>

Еще не так давно люди активно пользовались колодцами для получения воды, когда вопрос об изоляции их еще не стоял. Сегодня же вода поступает в дома по трубам и соответствующей построенной системе, при этом зачастую источником является либо тот же колодец, либо скважина.

Рисунок №1. Промерзшая труба может лопнуть

Как правило, трубы прокладывают в земле. Если в летнее время проблем с их использованием абсолютно никаких, то в зимний период велика вероятность промерзания водопровода

Здесь особенное внимание следует уделить утеплению водопроводной и канализационной системы, поскольку в противном случае может потребоваться капитальный ремонт указанных коммуникаций

Ввиду того, что трубопровод находится в земле, важно озаботиться об его качественном утеплении

Комфортабельные условия вашего дома, в первую очередь, зависят от исправности канализационной и водопроводной системы. Любые, даже самые незначительные прорывы на магистрали могут обернуться существенными проблемами и высокими затратами. В данном аспекте имеет смысл вести контроль не только правильной укладки труб, но и качественной их теплоизоляции.

Рисунок №2. Схема утепления трубы в земле

Обозначим главные моменты, которые должны быть учтены в преддверии предстоящего выбора изоляции:

Соединение металлопластиковых труб отопления

Для металлопластиковых труб могут быть использованы аналогичные способы соединения, за исключением резьбового. Поскольку их принцип работы был описан выше – повторяться не имеет смысла.

Принципиально новый вариант соединения представляют пресс-фитинги. Они подразделяются на обжимные и напрессовочные или надвижные.

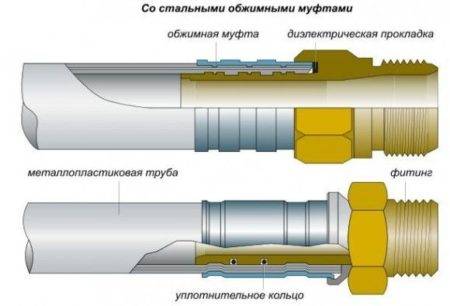

Обжимные пресс-фитинги

Гильза, обжимающая трубу, может быть закреплена сразу на корпусе или располагаться отдельно. Такой вид работ выполняется при помощи специальных клещей. Инструмент имеет съемную головку, которая подбирается исходя из диаметра гильзы.

Разводка отопления без сварки труб путем обжима пресс-фитинга выполняется так:

1. Отрезать трубу с использование трубореза.
2. Зачистить место среза.
3. Применить калибр для устранения овальности, возникающей после обрезки инструментом.
4. Надеть обжимное кольцо.
5. Надеть на штуцер диэлектрическую прокладку и уплотнительное кольцо, после чего вдавить элемент во внутреннюю полость трубы.
6. Выполнить обжим, используя клещи.

При правильном выполнении работы на внутренней стороне гильзы будут отчетливо видны две полоски, где произошло сдавливание. Эти зоны не должны совпадать с местами расположения уплотнительных прокладок, в противном случае со времени произойдет их разрушение, что существенно сократит срок службы соединения (5-10 лет вместо 20-30).

Надвижной фитинг

Отличие этого варианта соединения заключается в том, что происходит не обжатие кольца, а его натягивание на трубу. Для выполнения работы потребуется специальный пресс, а не клещи.

Инструкция по соединению:

1. Обрезать трубу и надеть на нее металлическое кольцо.
2. Расширить конец детали с помощью экспандера.
3. Вставить штуцер до упора.
4. Надвинуть муфту с помощью губок пресса и выполнить напрессовку на штуцер.

Посмотреть как монтируется надвижной фитинг можно на этом видео:

https://youtube.com/watch?v=KKjkMvK5HZ4

Представленные в статье рекомендации помогут выполнить ремонт или разводку труб отопления без сварки. Самым часто используемым вариантом являются компрессионные фитинги, которые не требуют предварительной подготовки и использования специального инструмента.

Последовательность действий при прокладке труб

Рассказать, как нужно прокладывать трубы в вашем конкретном случае я не могу. Все зависит от выбранной схемы, количества радиаторов, типа котла и многих других факторов. В целом инструкция следующая:

• устанавливается котел в специально отведенном для этого помещении;
• монтируются радиаторы отопления;
• устанавливаются гребенки в коллекторном шкафу;
• ставятся дополнительные элементы (насосы, расширительные баки и так далее);
• все эти части соединяются трубами.

Поэтому дальше я основное внимание уделю тому, как правильно прокладывать трубы между отдельными элементами системы обогрева жилого дома
