Как пробить отверстие в фундаменте под канализацию

Пробивка фундамента

Бурение основание дома требуется в следующих случаях:

  • При глубоком расположении дна основания.
  • В монолитном фундаменте.

Разновидности применяемого оборудования определяются сложностью проекта и временем, отведенным на его завершение. Простейшую конструкцию с большим расстоянием между элементами армирующего каркаса можно просверлить электродрелью. В случае толстостенного фундамента и плотном расположении арматуры без специализированной бурильной установки не обойтись.

В этом ролике смотрите, на какую глубину погружать канализационную трубу:

Этапы технологии

Инструкция, как пробить основание под трубопровод канализации, выглядит следующим образом:

  • Составляется план-проект.
  • Подготавливаются трубы, материалы и необходимые рабочие инструменты.
  • Выполняются грунтовые работы – роется траншея, копается яма-приемник с внутренней стороны фундамента.
  • Высверливается, пробуривается или пробивается отверстие в массе основания.
  • Прокладывается труба по траншее через отверстие.
  • Осуществляется соединение трубопровода внутри дома с приемным патрубком и снаружи – в месте подвода к септику или магистрали.
  • Проверяется герметичность и прочность всех соединений.
  • Траншея и приямок зарывается.

Смотрите видео о том, как сверлится фундамент алмазной установкой:

Коротко о главном

Проделывать отверстие в фундаменте дома требуется в различных случаях – от отсутствия опыта у строителей до перепланировки помещения. При этом чтобы система канализации, проложенная таким образом, выполняла свои функции и долго служила, необходимо соблюдать ряд требований:

  • Правильно составить план-схему и проект.
  • Определить и выставить уровни.
  • Снизить до минимума размеры водозаборных точек.
  • Исключить повороты канализационной трассы.
  • Применять высококачественное соединение труб.
  • Проверить надежность сборки системы в конце работ.

Пробить отверстие нужного диаметра можно как ручным методом, так и с помощью специальных установок. Если фундамент неглубокий, трубу можно проложить прямо под ним. Канализационные трубопроводы могут быть из стали, чугуна и пластика. У каждого материала есть свои плюсы и минусы. Выполнять процедуру прокладки следует по инструкции с учетом рекомендаций, и лучше доверить ее профессиональной команде.

Проблемы и их решение

Как минимум, трубы и кабеля могут прийти в негодность по причине естественного износа.

При этом всегда остается риск, что возникнут проблемы в определенное время с коммуникациями в виде повреждения уплотнителя, рассоединенных контактов или засорившихся труб. Поэтому открыто стоит вопрос о ремонтопригодности закладываемых в плитный фундамент коммуникаций.

Заложить ремонтопригодную систему можно, если изначально вести трубы и кабеля в специальных футлярах и выводить их в специальный приямок – смотровой колодец, оборудованный в техническом помещении. При желании кессон можно закрыть декоративной крышкой и пользоваться им лишь по мере необходимости.

Как правило, приямок должен быть расположен за периметром отмостки. Таким образом, в случае аварии в трубопроводе, стоки будут скапливаться не под фундаментом, а течь сразу в приямок. При желании собственник может заменить или отремонтировать коммуникационные сети в любое время.

Монтаж приямка влечет за собой усложнение конструктива плиты фундамента и удорожание строительства. Но как показывает практика, стоимость замены труб не соизмерима с риском строительства нового фундамента или дома, если из-за бытовой аварии с коммуникационными системами вся силовая конструкция потеряет прочность.

Как просверлить бетонную стену?

Чтобы сделать отверстие в стене из такого непростого материала, используются сверла с наконечником из победита. Если надо просверлить отверстие в бетоне меньше чем 13 мм в диаметре, это можно сделать и с использованием дрели. Чтобы получить более широкое отверстие, использовать придется перфоратор. Данный инструмент намного производительнее дрели за счет усиления ударной функции.

Благодаря специальной конструкции перфоратора скорость сверления бетона получается намного более высокой. Бур в патроне можно быстро поменять, и сроки выполнения работы за счет этого получится сократить. При отсутствии перфоратора и плохом качестве работы ударной дрели легче будет с использованием сверла из твердого сплава, который заточен асимметрично.

Чтобы начать сверление, надо сделать наметку: для этого используется сверло с простой заточкой. Во время сверления будет много пыли. Можно надеть на него колпак, который изготавливают из консервной банки, пробив в ее центре отверстие. Вся получившаяся при работе пыль будет попадать в эту банку. Отверстие для пластмассовых дюбелей делают на сантиметр больше, чем длина элемента. Тогда дюбель можно вставить в отверстие до конца.

Во время сверления сверло сильно нагревается (из-за трения). Его рабочие свойства при этом намного снижаются, и сверло время от времени смачивают маслом или просто водой, чтобы немного облегчить работу.

При высверливании отверстия в бетоне держать дрель в одном положении не особенно удобно. Поэтому лучше выбирать инструмент, оснащенный уровнем. Если дрель уровня не имеет, можно взять небольшой строительный и с помощью изоленты закрепить его на корпусе.

Иногда сквозное отверстие в стене не получается сделать потому, что сверло слишком короткое, а другого не оказалось. В этом случае можно сделать так: с внутренней стороны сверлят глухое отверстие на ту длину, на какую хватит сверла, и в нее кладут магнит. С наружной стороны при помощи компаса засекают, где в точности находится магнит, и просверливают в этой точке.

Если на пути высверливаемого канала встретится препятствие в виде арматуры, надо поменять сверло на специальное (для работы с металлом). После этого надо продолжить сверление со сверлом по бетону, изготовленным из твердого сплава.

Бетон – это неоднородный материал, который состоит из песка, цемента, щебенки, иногда с добавлением стальной арматуры. На любом твердом камешке, встреченном в толще стены, сверло может «поплыть». Из-за этого возможность получения правильных отверстий сильно осложняется, поэтому для такой работы потребуются определенные навыки.

Как провести внутреннюю канализацию

Перед началом монтажных работ определяют, где будет находиться септик и, где труба выйдет наружу. Далее требуется сделать отверстие, через которое пройдет канализационная труба в фундаменте. Трубопровод для стоков в доме укладывают с уклоном в сторону слива. Трубы прокладывают к стояку, для которого берут 100-миллиметровое изделие.

Самый нижний край трубы стояка направляют в подпол, где прокладывают магистраль, соединенную с трубой, расположенной в фундаменте и выходящей наружу строения. В месте, где стояк подсоединяют к горизонтальному трубопроводу, оборудуют ревизионным колодцем.

Способы прокладки

Существуют два основных способа проделывания отверстий в фундаменте для канализации:

  • Вручную.
  • С применением автоматизированного оборудования.

В первом случае используются приборы или инструмент, с помощью которых можно просверлить или пробить отверстие для прохождения трубопровода, например, дрель и перфоратор. При этом ввиду сложного устройства современных фундаментов, требуется применение как минимум двух режимов работы – сверления для металлических элементов каркаса и пробивания, когда на пути попадаются части наполнителя – щебня, гравия и т. д.

Пробивание фундамента вручную

Использование ручных приспособлений и электроинструментов позволяет проделывать отверстие в железобетонной массе на глубину не более 20-25 см. При большей толщине фундамента потребуется применять специальную бурильную установку. Среди плюсов применения профессиональной буровой установки выделяются:

  • Возможность точного подбора диаметра проделываемого отверстия по поперечнику прокладываемой трубы благодаря наличию широкого разнообразия буровых коронок.
  • Геометрическая точность отверстия устраняет развитие разрушающих факторов в структуре основания и минимизируется повреждения материала самого трубопровода при его протаскивании.
  • Сверловка фундамента толщины даже больше стандартной занимает несколько минут – экономит время и силы застройщика.
  • Профессиональной установке поддается даже конструкция с массивным армировочным каркасом.

От выбора метода пробивки фундамента, применяемого оборудования и материалов во многом будет зависеть функциональность и долговечность канализационной системы.

Профессиональная установка для пробития фундамента

Полезные советы

Результативность и безопасность проведения работы по пробитию основания дома под канализацию можно повысить, выполняя следующие рекомендации:

  • Перед началом работ необходимо удостовериться в отсутствии в месте засверловки уже установленных систем коммуникаций – водопровода, кабелей.
  • Удалять мелкодисперсные отходы из места действия сверла лучше всего с помощью пылесоса, либо шприца или груши.
  • Рабочий инструмент, непосредственно высверливающий материал фундамента, не должен иметь сколов, трещин и прочих дефектов.
  • Сверло или коронка во время работы не должны чрезмерно перегреваться.
  • Лучше и быстрее всего бетонная масса поддается режущему инструменту с победитовым или алмазным покрытием.

Совет! Прокладка трубопровода через отверстие в фундаменте – достаточно затратное по времени и прилагаемому труду мероприятие. Поэтому чтобы избежать при дальнейшей эксплуатации доработки или ремонта системы, необходимо для укладки подбирать только усиленные трубы. Наличие же в ней клапана обратного действия при необходимости позволит предотвратить возврат сточных вод к приемнику.

Монтаж канализационной трубы в основание дома

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.

Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Глубина расположения коммуникаций

Трубы укладываются в заблаговременно выкопанный ров на песчаную подушку и теплоизоляционными стройматериалами. Наклон необходимо выполнить, исходя из расчета не меньше 2 см на метр коммуникации.

Прокладка магистрали внутри дома зависит от места, высоты и типа санитарно-технических устройств. Основное требование — соблюдение наклона для быстрого самостоятельного прохождения канализационных стоков. Сливы сантехприборов необходимо располагать выше подключения к главному стояку. Нижний его конец выводится в подвал либо цоколь, где монтируют горизонтальную часть магистрали и подсоединяют к трубе, выходящей наружу через отверстие в фундаментной части.

На длинной магистрали через каждые 5 м обустраиваются ревизионные колодцы. Для этого устанавливается тройник и выводится вертикальный трубный отрезок вверх. Чтобы через ревизию не поступал холод, ее закрывают заглушкой из теплоизолятора.

Практика

Работа может начинаться одновременно с началом строительства или в уже построенном доме. В новостройке легче прокладывать коммуникации.

Первым делом рисуется полная схема системы канализации, определяются точки соединения различных участков с главной трубой. Определяется номенклатура и количество различных изделий для монтажа системы. На площадке выкладывается будущий трубопровод.

При прокладке труб необходимо предусмотреть ревизионные отводы. Их, как правило, устанавливают на вертикальных участках. Кроме того, рекомендуется устанавливать их перед любыми поворотами трубы. Они пригодятся при аварийной прочистке труб.

В любом случае канализация начинается в доме, а продолжается по территории. Гораздо легче прокладывать все коммуникации на этапе проекта дома и затем при его строительстве. Но если дом уже построен, то в фундаменте или в стене для трубы нужно пробить отверстие. Самая сложная часть работы – это пробивка отверстия сквозь фундамент. В зависимости от конструкции и материала фундамента придётся использовать перфоратор, болгарку, алмазные и обычные диски, электродрель. Если фундамент неглубокого заложения, то траншея роется прямо под домом. При разметке и при прокопке траншеи нужно контролировать положение точек входа и выхода трубы.

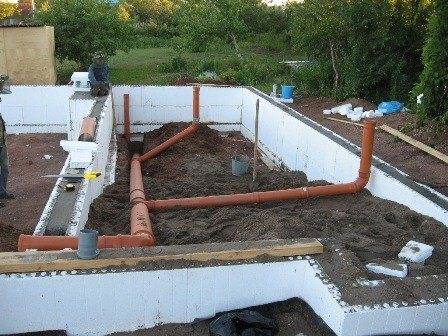

Если фундамент дома планируется в виде сплошной бетонной плиты, то все поддомовые коммуникации следует предусмотреть до заливки бетона. Туннели для них следует делать на этапе изготовления опалубки для заливки бетона.

ФОТО: tgorlovka.comРазветвления канализационного трубопровода и ревизионный отвод

Прокладка канализационного трубопровода жёстко регламентирована Правилами, зафиксированными в СНиП 2.04.01-85. По этим правилам ‒ не должно быть жёсткого соединения между стеной и фундаментом дома с трубой. Обязательно должен быть зазор, который заделан уплотняющими сальниками из негорючих эластичных материалов. В сейсмических зонах диаметр проходного отверстия должен быть примерно на полметра больше диаметра трубы. Такое нежёсткое соединение компенсирует все движения грунта и элементов строения при естественной усадке дома. Небольшой участок трубы, выходящий из дома, помещается в защитную гильзу, которая служит для отвода любых протечек от фундамента дома. Сама гильза представляет собой отрезок трубы большего диаметра, примерно 150-200 мм.

Трубы, которые проходят внутри здания, выбирают серого цвета. Те, которые проходят по территории, имеют оранжевый цвет. Они более прочные.

ФОТО: avatars.mds.yandex.netГильзование трубы

ФОТО: sdelai-lestnicu.ruОтверстие в фундаменте для провода канализационной трубы

За пределами дома канализационная труба укладывается в траншею, которая ведёт к месту установки септика. Дно траншеи просыпается слоем песка, который облегчает укладку трубы под заданным уклоном. Глубина траншеи должна быть по крайней мере на 0,5 м ниже глубины промерзания грунта. В противном случае трубу надо хорошо утеплять либо делать электрообогрев.

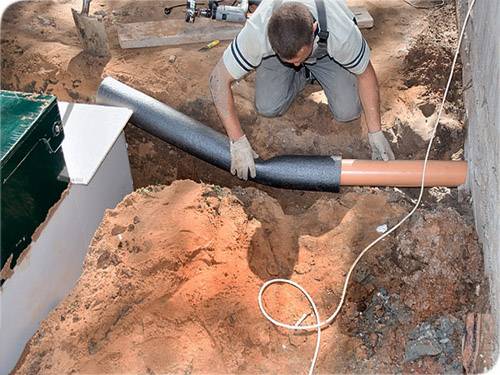

ФОТО: sdelai-lestnicu.ruПрокладка труб в траншее

Требования к выполнению прокладки

Чтобы избежать грубых ошибок при прокладке канализационной трубы через основание дома, необходимо сделать проект работ с учетом следующего ряда требований:

  • Обозначить на схеме места расположения всех элементов.
  • Выполнить расчет уровней.
  • Обеспечить минимальность размеров точек водозабора – для снижения расходов на материалы.
  • Установить положение приемного колодца или точки подвода к магистрали, а также фильтра.
  • Задать необходимый уклон канализационным трубам для естественного и беспрепятственного прохода стоков.
  • По возможности устранить резкие перепады и повороты трубопровода – в идеале канализация должна располагаться линейно.
  • Обеспечить высокое качество всех стыков – механических, сварных, паяных.
  • Удостовериться в конце работ в надежности, прочности и долговечности установленной канализационной системы.

Система канализации через фундамент

Обратите внимание! Независимо от того, какую протяженность будет иметь стоковая труба, уровень между местом соединения с приемником и точкой входа в септик или магистраль должен быть всегда выше. Его значение должно быть не менее 2 см на каждый метр трубопровода

Соблюдение этого условия обеспечит быстрое и беспрепятственное прохождение стоков и исключит образование заторов.

Параметры, влияющие на проект

Помимо строгого соблюдения выше приведенных требований, состав проекта также зависит от следующих факторов:

  1. Тип сборного колодца или магистрали, их место нахождение.
  2. Возможность подключения к очистным сооружениям.
  3. Число людей, живущих в доме.
  4. Сезонность использования канализации (постоянно, летом, в отпуске, на выходных).
  5. Финансирование проекта.
  6. Возможность привлечения профессионалов-установщиков.

Полезная информация! Расположение колодца для приема канализационных стоков задается установленными строительными и санитарными нормами. Он должен находиться на расстоянии как минимум 2-х метров от ограждения соседнего участка и 30 метров до источника питьевой воды.

Колодец канализационной магистрали

Выполнение работ повышенной сложности

Особенную осторожность во время прорезки отверстий под коммуникации следует соблюдать при работе со сложными материалами, такими например, как кафельная плитка. Из-за достаточной хрупкости данного материала буравить в ударном режиме ее нельзя

Если требуется проделать дырку достаточно большого размера, вам пригодится знание некоторых приемов:

  • для работы с такими материалами нужны специальные алмазные коронки, которые используют для сверления на малых оборотах;
  • для просверливания отверстия вам может пригодиться такое приспособление, как балеринка;
  • во избежание соскальзывания алмазной насадки или балеринки с гладкой, покрытой твердой глазурью, поверхности, в месте работы желательно предварительно немного соскрести напильником глянцевый слой, либо наклеить малярный скотч, чтобы не повредить остальную плитку.

Однако есть и альтернативный способ работы с кафельным покрытием пола. Хотя он и более дешевый, тем не менее, риск повредить материал намного выше. В данном случае в поверхности плитки с помощью 3-4 мм сверла проделывают по окружности несколько отверстий

Участки между дырками начинают осторожно разбивать хорошо заточенным зубилом и молотком, формируя таким способом отверстие. Для получения точного размера отверстия, края плитки стесывают все тем же зубилом

Выбор насадок

Правильный выбор насадок крайне важен. Для работы необходимы специальные насадки повышенной прочности.

Используют следующие виды:

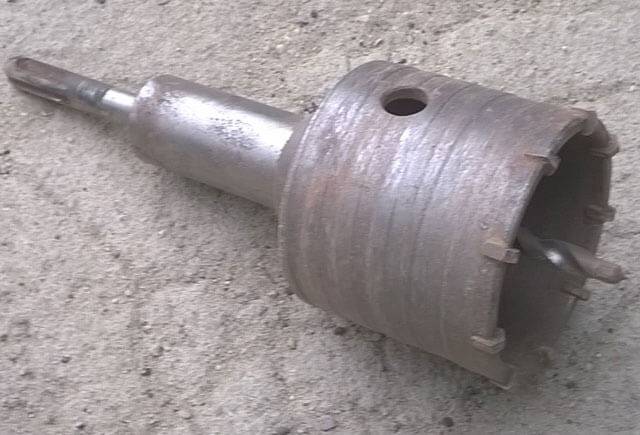

  • Зубчатые насадки для сверления ударным способом.

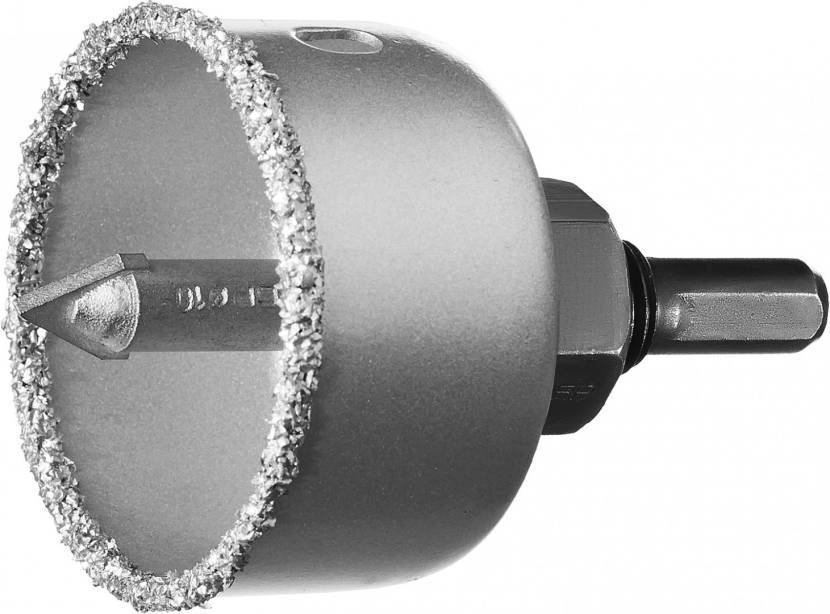

  • Алмазные насадки. Их кромка имеет специальные вырезы и покрыта напылением из алмазной крошки или корунда. Отличаются повышенной прочностью (режут даже арматуру) и аккуратностью: поверхность отверстия получается идеально гладкой. Они работают без ударов.

При работе с дрелью может потребоваться пробойник. Это специальный прочный штырёк, который применяют для крошения бетона. Вместо него можно использовать штырь, керн или даже старое сверло.

Пошаговая инструкция «Как вывести канализационную трубу из дома»

Вывод канализации из частного дома заключается в том, что выполняется монтаж пограничной части системы, соединяющей отходящие от стояков трубы с септиком.

Выводить их стоит через толщу фундамента на глубине ниже промерзания грунта.

Так выглядит схема (чертеж) вывода трубы

Итак, как обеспечить выход канализационной трубы из дома правильно? Пошаговая инструкция:

  • сначала роется траншея в месте, где по схеме должны быть соединены внутренняя и наружная системы;

    Так делается траншея для вывода трубы

  • затем, при условии отсутствия специального отверстия, пробивается дырка в фундаменте. Ее диаметр должен быть чуть больше, чем сама труба, потому что туда еще будет вставляться гильза. Достаточным для беспрепятственного выведения стоков является 130-160 мм;

    Так выглядит отверстие, пробитое в фундаменте

  • с целью обеспечения максимальной защиты выходящей трубы, расположенной под определенным уклоном, следует позаботиться об установке гильзы из металла. Ее диаметр должен быть несколько большим, чем сама канализационная труба.

Гильзы, установленные в фундамент

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

  • При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
  • Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

  • На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
  • С помощью перфоратора в бетоне выдалбливают отверстие.
  • Встречающиеся прутья арматуры высверливают посредством дрели.
  • В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
  • Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

  • Согласно схеме расположения канализационных труб копают траншеи.
  • Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Нюансы прокладки канализации под фундаментной трубой

Самостоятельное проведение канализационной системы в загородном доме – работа сложная, но вполне выполнимая. Однако, чтобы сделать ее максимально легко и быстро, необходимо составить проект будущей системы канализации дома еще до того, как вы зальете фундамент. Ведь трубопровод в данном случае располагается в доме, а затем выходит на улицу и подсоединяется к централизованной канализации или септику. Поэтому еще на этапе формирования фундамента необходимо позаботиться о выходном отверстии для трубы. Если вы будете все делать правильно, то сложностей возникнуть не должно. Однако не всегда удается заранее построить подготовленный к выводу канализации фундамент. Иногда приходится производить такие работы, когда дом уже построен.

Проведение трубы под основанием

Наиболее простым и доступным способом прокладки канализационной коммуникации является проведение трубы под основанием. Метод доступен при наличии мелкозаглубленного фундамента. При этом вся суть работы заключается к разработке грунта. Бетон потребуется сверлить лишь в том случае, если имеется стяжка пола. Процедура может выполняться в двух вариантах:

  • Открытой траншей – от фундамента до колодца или магистрали.
  • Горизонтально-наклонным бурением – созданием подземной скважины с заданным наклоном и протяжкой в нее трубы.

Видео о том, как выполняется бурение фундамента под канализацию:

Первый способ более дешев и пригоден, когда расстояние от дома до приемника стока небольшое, второй – актуален, когда до септика или магистрали далеко и, кроме того, на пути могут находиться различные препятствия, не позволяющие вести открытую разработку грунта.

Пробивка фундамента

Бурение основание дома требуется в следующих случаях:

  • При глубоком расположении дна основания.
  • В монолитном фундаменте.

Разновидности применяемого оборудования определяются сложностью проекта и временем, отведенным на его завершение. Простейшую конструкцию с большим расстоянием между элементами армирующего каркаса можно просверлить электродрелью. В случае толстостенного фундамента и плотном расположении арматуры без специализированной бурильной установки не обойтись.

В этом ролике смотрите, на какую глубину погружать канализационную трубу:

Этапы технологии

Инструкция, как пробить основание под трубопровод канализации, выглядит следующим образом:

  • Составляется план-проект.
  • Подготавливаются трубы, материалы и необходимые рабочие инструменты.
  • Выполняются грунтовые работы – роется траншея, копается яма-приемник с внутренней стороны фундамента.
  • Высверливается, пробуривается или пробивается отверстие в массе основания.
  • Прокладывается труба по траншее через отверстие.
  • Осуществляется соединение трубопровода внутри дома с приемным патрубком и снаружи – в месте подвода к септику или магистрали.
  • Проверяется герметичность и прочность всех соединений.
  • Траншея и приямок зарывается.

Смотрите видео о том, как сверлится фундамент алмазной установкой:

Коротко о главном

Проделывать отверстие в фундаменте дома требуется в различных случаях – от отсутствия опыта у строителей до перепланировки помещения. При этом чтобы система канализации, проложенная таким образом, выполняла свои функции и долго служила, необходимо соблюдать ряд требований:

  • Правильно составить план-схему и проект.
  • Определить и выставить уровни.
  • Снизить до минимума размеры водозаборных точек.
  • Исключить повороты канализационной трассы.
  • Применять высококачественное соединение труб.
  • Проверить надежность сборки системы в конце работ.

Пробить отверстие нужного диаметра можно как ручным методом, так и с помощью специальных установок. Если фундамент неглубокий, трубу можно проложить прямо под ним. Канализационные трубопроводы могут быть из стали, чугуна и пластика. У каждого материала есть свои плюсы и минусы. Выполнять процедуру прокладки следует по инструкции с учетом рекомендаций, и лучше доверить ее профессиональной команде.

Прокладка канализации

Выбрав подходящие трубы, и ознакомившись с методом установки, приступают к монтажным работам. Для максимально качественной установки следует придерживаться установленных правил по технологии установки.

Внутри дома

Грамотная разводка внутри дома – это установка конструкции соединения труб для формирования плавного канализационного стока вод.

Начинать установку рекомендуется от сантехники, и далее вести до области соединения к внешней трубе. В здании с двумя и более этажами на первом трубы устанавливают под полами, на втором и остальных – над ними.

  • с сантехникой соединяются гидрозатворы;
  • к ним подсоединяют канализационные трубы;
  • далее 2 колена по 45 градусов используются для соединения трубы с горизонтальной, но если сантехника установлена рядом со стояком, то для соединения используется 1 колено и косой тройник от стояка;
  • если сантехника расположена далеко от стояка, то на каждый метр длины трубы делается уклон в 30мм до трубы от другой сантехники или стояка;
  • для соблюдения уклона потребуются хомуты, устанавливаемые на расстоянии 2 метров друг от друга, и закреплённые в полу или стене;
  • в случае установки канализационной сети над полом после каждого поворота монтируется тройник с крышкой для очистки, её же монтируют на каждом этаже;
  • от унитаза устанавливают 45о трубу или с меньшим градусом, соединяя с канализационной сетью перпендикулярным тройником;
  • при отсутствии стояка в доме и монтаже канализации над полом требуется от горизонтальной трубы сделать слив, переходящий в трубу, используя 2 колена;
  • трубы через перекрытие проходят с помощью металлической гильзы с помещённой в неё обёрнутой утеплителем трубой. В перекрытии гильза устанавливается с помощью цементно-песчаного раствора;
  • если требуется соединение трубы диаметром в 5см с трубой с диаметром в 10см, используют соответствующий переходник;
  • далее выводится одна внутренняя труба, и если её уровень высоты значительно отличается от нахождения внутренней, используют колена от 45о до 135о для плавного стыка.

Какие трубы используются для внутренней сети:

  • от унитаза, душа, бассейна, ванной – 100-110мм;
  • от раковин – 50мм;
  • для стояка – не менее 110мм.

Что ещё следует учесть при прокладке труб внутренней сети:

  • для эффективного соединения стыки смазывают клеем для труб или герметиком;
  • после укорачивания трубы её края следует сгладить, чтобы та плотно вошла в принимающую трубу;
  • при соединении 2 сложных систем пользуются и трубой, и хомутом для жёсткости конструкции;
  • при установке канализации до заливки фундамента от внешней трубы прокладывают внутренние в зоне будущего фундамента, заранее обёрнутые утеплителем и установленные в гильзы;
  • перед монтажом перекрытия определяются с точным положением сантехники в доме, дабы знать, каким образом подвести к ней трубы.

Снаружи

Технология монтажа внешней канализации:

  • сначала выкапывается котлован для септика, его расстояние зависит от размера земельного участка, но не менее 5м;
  • частота пользования сантехникой и количество человек в доме – факторы, которые следует учитывать для размеров ямы для септика: для семьи из 4 человек обычно достаточно покупки 3 колец диаметром по 150см;
  • за пару суток перед монтажом бетонных колец на дне делается песчаная подушка и заливается бетонным слоем, затем стыки залитого бетона для герметизации смазываются битумом или смолой, а после установки колец укладывают бетонный круг с отверстием для люка;
  • при нежелании приобретать бетонные кольца после выкапывания котлована на дне следует выполнить 15-20 сантиметровую песчаную подушку, и залить поверх бетон такой же высотой, и как только бетон схватится (это займет не более 2 суток), выкладывают стены септика;
  • от стен септика до краёв котлована выдерживают расстояние в 100-150мм для засыпки глиной;
  • уклон трубы – 20-30мм на каждый метр трубы;
  • после кладки трубы соединяют с септиком путём просверливания отверстия;
  • в канализационной системе используют колена для плавного поворота;
  • к дому подсоединяется через подвал или фундамент;
  • далее устанавливают фильтрационный колодец на 200-300мм ниже септика, колодец должен быть или меньще септика по объёму, или соразмерно;
  • дно фильтрационного колодца следует засыпать30-сантиметровым слоём щебня.

При соединении всех труб можно выполнить пробный пуск воды для проверки герметичности и правильности соединения системы. Завершающим этапом работ будет устранение всех недочётов в соединении.

Как грамотно проложить трубы под фундаментом?

Правильно проложить канализацию под фундаментом – непростая задача даже для квалифицированных строителей, не говоря уже о дилетантах и непрофессионалах. Это сложный процесс, который требует предельного внимания и профессионального подхода на каждом этапе и строгого следования технологиям: соблюдение уклона, соединения отводов, установка ревизий и так далее.

В соответствии со всем вышеперечисленным, определяется масштаб работ и составляется чертеж, где указываются расположение канализационных стояков, места сочленения труб и их повороты, место установки септика или выгребной ямы;
Плюс ко всему необходимо просчитать диаметр трубы в зависимости от предполагаемого объема проходимой жидкости (чаще всего 110 см), а также угол наклона для отвода сточных вод;
Очень важно, чтобы уклон попадал в диапазон от 1 до 4 см на метр, т.к. маленький угол наклона станет причиной застоя, а при слишком большом наклоне жидкость будет уходить быстрее и не очищаться, что вызовет засор.. Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается

Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается.

Если вы планируете проложить канализацию в фундаменте дома самостоятельно, то вам придется освоить инженерные азы, составить план/чертеж, и при этом не забыть соблюсти все санитарные требования и нормы. На все это уйдет много времени, сил и средств, чтобы устранить неизбежные ошибки и просчеты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
