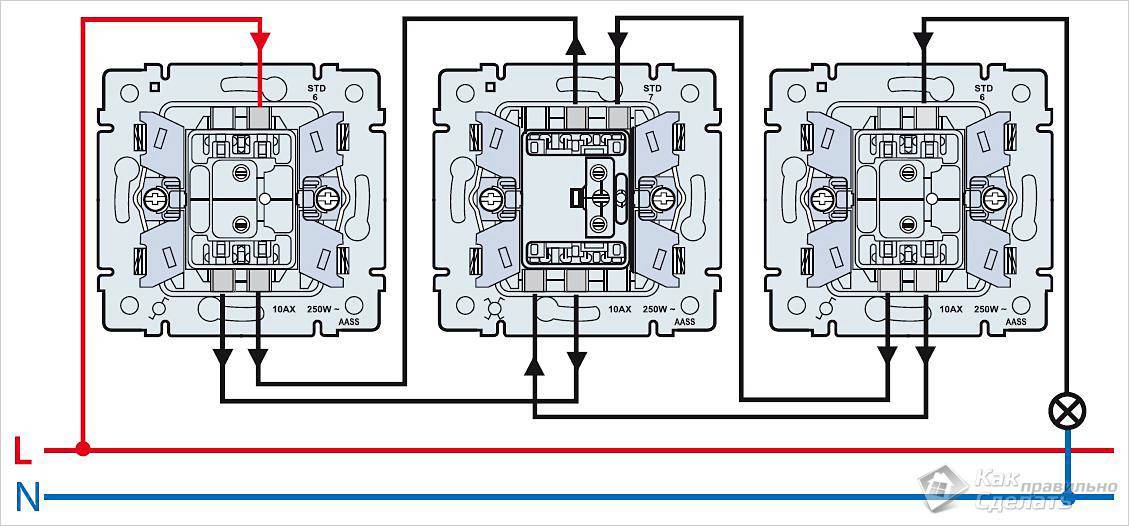

Схема управления освещением с трех мест
Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.
Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.
Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.
Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.
Практичность выключателей с подсветкой
Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.
В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.
Особенности и преимущества электрофурнитуры Legrand
Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:
- электробезопасности;
- отказоустойчивости;
- пожаростойкости;
- энергосбережения.
В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.
Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
https://youtube.com/watch?v=9cG_VmdR4uk
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

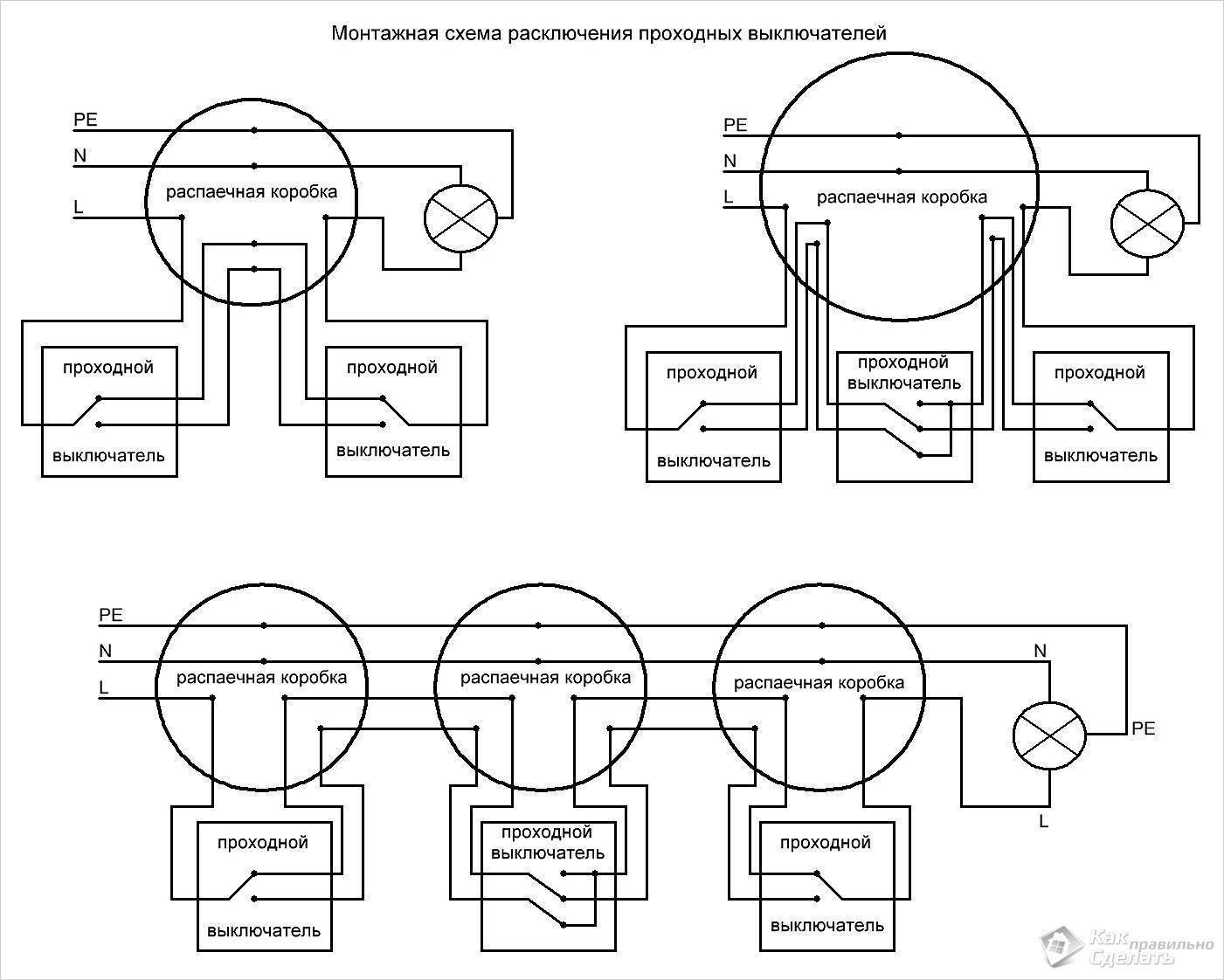

Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Схема подключения двухклавишного выключателя
Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:
Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.
На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.
Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:
С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;
С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;
С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;
С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.
Обзор производителей, предлагающих подобное оборудование
- «Legrand»;
- «ABB»;
- «SchneiderElectric»;
- «Viko»;
- «Lezard».
Это наиболее популярные марки на российских прилавках, а потому стоит рассмотреть установленные ими цены проходных выключателей.
Обычно переходные переключатели используют при подобных дизайнах
«Legrand» – наиболее популярный бренд
Проходные выключатели «legrand» имеют довольно широкую линейку моделей, отличающихся как по цвету, так и по видам. Попробуем привести лишь некоторые из них.
Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
---|---|---|---|---|
Legrand Mosaiс 2М | Белый | 1 | 1200 | |
Legrand Valena | Слоновая кость | 1 | 600 | |
Legrand Celiane | Бежевый | 1 | 250 | |
Legrand Valena | Белый | 2 | 450 | |
Legrand Quteo | Слоновая кость | 1 | 250 | |
Legrand Etika | Белый | 2 | 400 |
Можно понять, что покупка проходных выключателей «Легранд» урона бюджету не нанесет. Хотя есть модели и дороже. В любом случае, качество этого бренда нареканий не вызывает, а значит служить они будут достаточно долго.
А вот сенсорные переключатели – нечто новое на рынке
«ABB» – какова стоимость моделей этой марки
Довольно известный бренд, который славится своей защитной автоматикой. Ценят его, в основном, за качество и безотказность. К тому же и ценовая политика этого производителя достаточно демократична. Нельзя сказать, что модельный ряд его достаточно широк, да и расцветками корпусов бренд не поражает.
Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
---|---|---|---|---|
ABB BJB Basic 55 | Белый | 1 | 600 | |
ABB BJB Basic 55 | Бежевый | 1 | 200 | |
ABB BJB Basic 55 | Бежевый | 2 | 400 | |
ABB BJB Basic 55 Шато | Черный | 3 | 2500 | |
ABB BJB Basic 55 Шато | Черный | 1 | 700 |
Конечно, можно сказать, что некоторые из моделей имеют довольно высокую стоимость, но качество и безопасность более дороги.
Модельный ряд «Schneider Electric»
По качеству изделий предыдущим не уступает, но менее известна. А значит и стоимость продукции несколько ниже.
Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
---|---|---|---|---|
Schneider Electric SE GSL000161 | Белый | 1 | 70 | |
Schneider Electric SE GSL000163 | Белый с подсветкой | 1 | 90 | |
Schneider Electric SE GSL000165 | Белый | 2 | 120 | |
Schneider Electric SE GSL000171 | Белый | 2 | 100 | |
Schneider Electric SE GSL000261 | Бежевый | 1 | 70 | |
Schneider Electric SE GSL000565 | Дуб | 2 | 220 |
Примерно такова стоимость на изделия этого бренда.
Здесь подобный совмещен с розеткой. В черном цвете смотрится шикарно
Марка «Viko» и стоимость ее на изделия
Модельный ряд бренда достаточно скуден. В основном различия лишь в цветах изделий. Средняя стоимость их проходных и перекрестных переключателей варьируется от 150 до 350 руб. Форма классическая, никаких изысков не наблюдается. Вполне приемлемое качество по доступной цене.
Модели «Lezard»: в чем их отличия
Так же не отличается от предыдущего бренда по величине модельного ряда, однако стоимость на изделия гораздо ниже.
Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
---|---|---|---|---|
Мира | Золото-металлик | 1 | 110 | |
Мира | Белый | 1 | 70 | |
Мира | Золото-металлик | 2 | 150 | |
Ната | Белый | 1 | 70 | |
Ната | Вишня | 1 | 140 |
Статья по теме:
Двухклавишный выключатель: схема подключения
Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.
Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.
Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.
Переключатели Валена для чего нужны и как их подключать
Переключатель это старший брат выключателя. С виду он ничем от него не отличается: те же черты и формы. Вся разница кроется внутри. Чтобы распознать кто находится перед вами, достаточно взглянуть на обратную сторону механизма. Сразу станет понятно, что за зверь: выключатель, переключатель или вовсе перекрестный переключатель. Давайте разбираться.
Одноклавишный выключатель
У такого механизма два рабочих контакта. Его задача замыкать и размыкать цепь. Места подключения указаны стрелочками. Именно туда надо заводить фазный провод. Контакты самозажимные, винтов нет. Нажали лапку, завели провод и отпустили.
Одноклавишный переключатель
На его борту уже три контакта. Два из них всегда замкнуты. Какие? Зависит от того в каком положении находится клавиша. При работе механизма происходит смена замкнутых контактов, то есть переключение. Отсюда переключатель. Другое название — проходной выключатель. Видимо от того, что прошел и выключил. Управление освещением из двух точек главная задача трехконтактников. Переключатели изначально заточены под работу в паре.
И да, переключатель может заменить выключатель, но не наоборот. Это удобно, если в наличии нет простых выключателей, а механизм очень нужен. На первый план выступает только вопрос цены.
Вот такое обозначение присутствует на задней части механизма. По леграновской маркировке это схема STD 6
Как подключить?
Места подключения указаны стрелочками. К одинарному контакту какого-либо переключателя подводится фаза, затем парные контакты соединяются между собой, к одинарному контакту второго механизма подключается один из контактов нагрузки. Схема собрана.
Схемы
Давайте посмотрим леграновскую брошюру со схемами. Работа переключателей на ней выглядит следующим образом.
Если перерисовать наглядно, получится следующая картина.
Допустим мы находимся слева. Через контакты 1-3-5-6 ток не проходит. Лампочка не горит. Перещелкнули левый переключатель и свет зажегся. Ток потек через 1-2-4-6. В помещении стало светло. Идем, к примеру, по коридору. Теперь задача свет выключить. Щелкаем клавишей правого выключателя и вуаля, цепь разомкнулась, свет погас. Через 1-2-5-6 ток не протекает. Можно повторить в обратную сторону.
А вот так обозначается одноклавишный переключатель с индикацией.
Одноклавишный перекрестный переключатель
Самое длинное название. Из него понятно только то, что он будет что-то перекрещивать. Разберемся в этом.
Как видно по схеме, внутри у механизма четыре контакта. Перекрестник ставится между двумя одноклавишными переключателями. Каждая пара его контактов соединяется с «парными» контактами переключателей. При подключении такого механизма в цепь, появляется дополнительная точка, откуда можно включать и выключать освещение.
Вот схема подключения.
Двухклавишный переключатель
По сути это два переключателя в одном корпусе. У него шесть рабочих контактов.
Схема подключения будет такая. Смотрим слева направо. К «одинарному» контакту первого (левого) переключателя, как в случае с одноклавишным, подводим фазный провод, два соседних контакта с другой стороны подключаем к двум соседним контактам второго механизма, снизу клавишы уводим провод к нагрузке. Проделываем то же самое в другую сторону, начиная со второго (правого) переключателя. На этом схема собрана.
Двухклавишного перекрестного переключателя у Валены нет. Хотя штука интересная. У него было бы восемь контактов. По четыре на каждую клавишу.
Зато такой механизм есть у шнайдеровской Уники (Unica).
Источник
Ошибки при подключении
При подключении бывают недочеты
Важно их не допускать. В противном случае возникнет опасность короткого замыкания
- Распространенная ошибка при подключении трехклавишника – когда при работе розетки выключатель не срабатывает. Причина скрывается в путанице фазы и нуля на розетке. Перемычка запускается не на общую клемму, а на фазу. Последняя оказывается на нуле. Индикаторной отверткой необходимо проверить направление проводника.
- При замене блока переключателя стоит проверять напряжение на проводах. Правило не подходит для монтажа на новом участке. Специалисты заводят фазы на розетку и переключатель. В блоке при этом окажутся сразу 2 питания. Данная схема тройного электровыключателя вызовет короткое замыкание.
- Свет не горит на 2 клавишах до включения третьей. При ее активации все функционирует исправно. Проблема в неверном присоединении жилы. Она направлена на выходной контакт последней клавиши, а должна на общий вход. Чтобы исправить ошибку, требуется проверка отверткой с индикаторами.
- При замене отслуживших блоков на новые возникают проблемы. Проверка напряжения на контактах показывает все фазы. Свет загорается на всех контурах сразу. Переключатель разрывает ноль вместо фазы. Промахнуться мог как электрик, так и кто-то иной. Он перекинул жилы в счетчике или щитке на чужую квартиру.
- Индикаторы контактов светятся из-за вкручивания лампочек в патроны. Цепь замкнута нитью накаливания. После выкручивания ламп надо проверить проводники. Свечение пропадет, если отыскать общий нуль и подкинуть на центральный контакт нового прибора.
- Подключение в блоке одной клавишей производить нельзя. Способ является удобным, но он ошибочный. Через контакты розетки подключают нагрузку. В качестве примера можно привести фен 1,5–2 кВт.
Подробнее об ошибках при подключении стоит посмотреть в видео:
Проходной выключатель Legrand – схема подключения, нюансы монтажа, а также его конструкционные особенности
Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.
Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.
Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.
Особенности этого выключателя
Проходной выключатель Легранд на две клавиши
Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.
Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.
Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.
https://www.youtube.com/watch?v=oLijwRPXhaA
Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:
- Фарфора.
- Дерева.
- Может быть покрытой кожей.
Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:
Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.
Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов. Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции. Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции
Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.
Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.
Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.
Еще одна особенность, которая является важным плюсом, – это наличие у некоторых моделей светового индикатора.
Схемы подсоединения
В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой – в конце. Их подключение зависит от количества клавиш. Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.
Проходной выключатель Legrand. Схема подключения
К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.
Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.
Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:
Подключение выключателей/переключателей Legrand
Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.
Как подключить Legrand выключатель
У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном – положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.
Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.
Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.
Подключают выключатель в следующем порядке:
- Обесточивают электросеть.
- При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
- Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
- Подсоединяют электрические провода к соответствующим клеммам выключателя.
- Устанавливают выключатель в монтажную коробку.
- Возвращают на место рамку и клавиши.
Подключение выключателя Legrand с подсветкой и индикацией
Дополнительная лампа в выключателях используется для таких целей:
- Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
- Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Подключения проходного выключателя с подсветкой
Рассмотрим, пожалуй, самую нетребовательную схему, с помощью которой можно подключить такие выключатели. Ноль в схеме обозначен синим цветом. Он, попав в распределительную коробку, затем направляется на лампу освещения. Оранжевый провод — это фаза. Он проходит из той же коробки на вход первого из выключателей. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. А затем, уже всего одним проводом пройти к лампе.
Двойной выключатель с подсветкой, схема подключения которого идентична рассмотренным, применяется в качестве устройства для управления источниками освещения, которые разнесены друг от друга и могут находиться на значительном расстоянии. Но управлять ими требуется из конкретного места, а порой из двух или трех.
Особенно ощутим эффект комфорта, когда используется двухклавишный выключатель с подсветкой, схема подключения которого прилагается в комплекте, на лестницах, в больших комнатах, когда не хочется вставать, например, с кровати, чтобы выключить в спальне свет. Если выключатель находится у двери — это неудобно перед сном. Поэтому логичней использовать проходной выключатель. Один устанавливается как обычно, у двери в помещении, а второй около кровати, чтобы можно было выключить свет, не вставая.
Часто используют автоматическую регулировку выключения и включения света. Для этого к лампочкам подключают детекторы, которые реагируют на движение или на звук. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
Таким образом, если используется одноклавишный выключатель с подсветкой, схема подключения которого уже рассмотрена, а также проходные выключатели с различным количеством клавиш, легко достигаются любые результаты в реализации дизайнерских задумок и проектов. А простота монтажа обуславливает возможность самостоятельного проведения работ, не прибегая к услугам дорогих специалистов.
