Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Cоединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода
При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке
Схемы подключения двойного выключателя
Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).
Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.
Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)
К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.
Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.
Модель выключателя выбирают, исходя из особенностей дизайна помещения. Также нужно учесть надежность всех элементов конструкции и удобство пользования клавишамиРаспредкоробку устанавливают над выключателем, в месте, рекомендованном нормами ПУЭ. Она должна быть достаточно объемной, чтобы вместить соединения проводов (скрутки или клеммники). В идеале для каждой группы освещения в квартире предназначен отдельный автомат. Все автоматические устройства устанавливают на DIN-рейках в общеквартирном электрощитке.
Чтобы объединить все приборы в единую цепь, потребуются медные провода в негорючей изоляции. Лучшим вариантом для подключения осветительных групп признан трехжильный провод ВВГнг. Накладной или внутренний двухклавишный выключатель. Распределительная коробка для соединения проводов. Автоматическое устройство защиты осветительной группы. Провода для создания электрического контура
Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.
Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.
С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких)
Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.
Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов
Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.
Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек

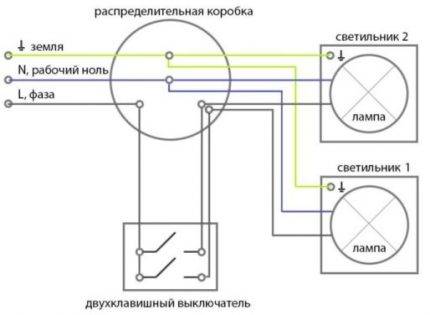

Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.
Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп
После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.
При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.
Подготовительные работы
Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:
- отвертка плоская и крестовая;
- плоскогубцы;
- бокорезы;
- изоляционная лента;
- хороший строительный нож с острым лезвием (для зачистки концов проводов);
- для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
- выключатель;
- провода.
Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку
В схему должны входить такие три провода:
- Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
- Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
- Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).
Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.
Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам
Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).
Как работает раздельное питание люстры?
Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.
Строение люстры
Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.
Клеммная колодка в основании люстры
На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.
Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель
Схема подключения светильников к двухклавишным выключателям
Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.
Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.
Светильник с 3-мя проводами
На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.
Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.
Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.
Люстра с 6-ю проводами
На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.
Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.
Схема на три провода
Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.
Плюсы и минусы подключения
Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.
Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.
Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.
Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.
Монтаж выключателя с одной клавишей: разбор схемы и последовательности
Казалось бы, соединить проводки в выключателе с имеющейся проводкой − дело нехитрое, тем не менее, для этой работы необходим теоретический навык и практика, а чтобы его получить, советуем внимательно изучить этот раздел.
Изначально изучите правила работы с электричеством:
- Ваши руки должны быть обязательно защищены, для этого используйте специальные прорезиненные перчатки или монтажные рукавицы для электриков.
- Вспомните, как нужно вести себя с оголёнными проводами: ни в коем случае не касайтесь их голыми руками.
- Убедитесь, что вся проводка обесточена. Для достоверности проверьте наличие напряжения на предполагаемом участке индикаторной отвёрткой и мультиметром.
- Не путайте цвет изоляции во время коммутации проводников. Синий − к синему, зелёный − к зелёному и т.д.
- Обязательно ознакомьтесь со схемой монтажа относительно конкретного типа выключателя.
Важно соблюдать эти рекомендации постоянно, когда имеете контакт с электрическими работами. Пользоваться подручными средствами для работы запрещено, необходимо иметь: пассатижи, щипцы для среза изоляции, изоленту или термоусадочные трубки, колпачки для скрытия коммутации, отвёртку с индикатором
Схема подключения выключателя с одной клавишей накладного типа
Схема подключения однокнопочного регулятора достаточно простая, так как занимает минимум времени, где отсутствует риск совершить ошибку. Рассмотрим её подробнее.
От электрического щитка к распределительной коробке приходят две жилы (L − фаза и N − ноль). От выключателя фазный провод приходит в распределительный короб и соединяется с жилой L от щитка. Фаза от выключателя также в распределителе коммутируется с фазой лампочки, а нейтральный проводник от светильника скручивается с нулём от электрощита.
ОБРАТИТЕ ВНИМАНИЕ!
Фаза выключателя обязательно соединяется на разрыв. В противном случае не ждите правильной работы прибора.
Где расположить выключатель: делаем выбор по правилам
В случае если вы ещё мало знакомы с работой электрической сети, разумеется, не будете знать, почему важно соблюдать рекомендации по месту размещения электроприбора. Принцип расположения зависит от комнаты, в которой требуется выполнить монтаж. Кроме того, есть конкретные нормы, касающиеся именно выключателей:
Кроме того, есть конкретные нормы, касающиеся именно выключателей:
- Устройства регулировки освещения лучше устанавливать возле дверных проёмов, не менее 750 мм от пола и 150 мм от края стенки. Это делается не только для удобства пользования, но и потому, что такое требование записано в технических нормативах.
- Располагайте одноклавишный выключатель так, чтобы он находился со стороны ручки при закрытой двери. Кроме того, старайтесь не перекрывать к прибору пространство предметами мебели.
- Точки управления светом в ванных, кладовках, уборных комнатах стоит размещать снаружи на высоте не менее 800 мм.
- Выключатели в жилых комнатах лучше устанавливать внутри помещения для удобства регулировки источников на аналогичной высоте.
- Если необходимо установить кнопочные выключатели для подсветки в гостиной, аквариумов или другого типа декоров, принимается правило размещения в удобном месте.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ!
Штробы для проводки от выключателя к распределителю необходимо делать глубиной не менее 1,5 см, чтобы их можно было скрыть под штукатуркой без видимых дефектов.
Основные выводы
Если под рукой имеется схема подключения, при наличии минимальных знаний в электрике правильно установить переключатель реально. Достаточно помнить, что такие работы проводятся при отключенном электропитании и требуют повышенного внимания к качеству соединения проводов. Их желательно спаять и заизолировать, предварительно проверив работоспособность схемы.
Ломать голову над тем, как правильно подключить двухклавишный выключатель, не придется, если привлечь квалифицированного электрика. Это лучший вариант, если нет уверенности, что в будущем не возникнут проблемы с осветительным оборудованием или проводкой. Рисковать не стоит, так как желание сэкономить может привести к короткому замыканию и пожару.
