Установка стропил двухскатной крыши своими руками: пошаговый процесс установки стропил на мауэрлат

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

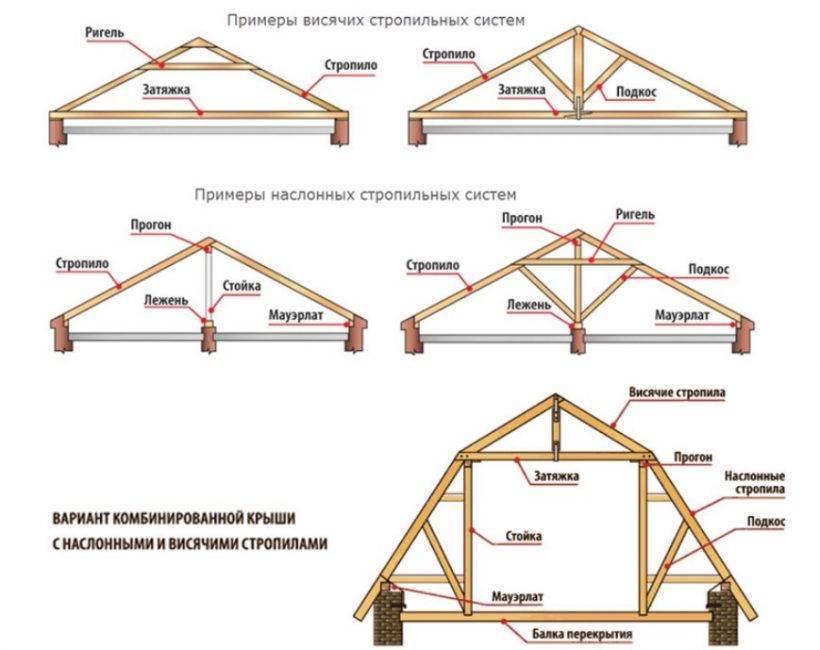

Виды стропильных систем

Монтаж двухскатной крыши во многом зависит от того, какая стропильная система будет использоваться в этой конструкции. Основное отличие заключается в способе фиксации стропильных ног, обеспечивающих опору всей крыши.

Существует две основных схемы стропильных систем:

  1. Система с висячими стропилами. Стропильные ноги в данном случае опираются только на стены постройки.
  2. Система с наслонными стропилами. Такая конструкция предполагает создание дополнительных точек опор для стропильных ног.

Для перекрытия широких пролетов используется ферма, включающая в себя две стропильных ноги, нижнюю затяжку или верхний ригель. Нагрузки, приходящиеся на такую конструкцию, компенсируются за счет расположенной горизонтально перемычки. Монтируя затяжку на большой высоте, стоит увеличить жесткость ее крепления.

Висячие стропила своими руками сверху крепятся по-разному. Для фиксации верхних краев стропил обычно используются деревянные или металлические накладки, повышающие жесткость всей стропильной системы. В нижней же части стропила вырезаются под необходимым углом и устанавливаются на мауэрлат, а соединение деталей осуществляется за счет гвоздей и проволоки.

В том случае, если опорой для стропил будет балка перекрытия, то в последней нужно вырубить упор, а в самих ногах сделать зубья – такая врубка предотвращает движение стропильных ног. Для фиксации элементов конструкции используются металлические крепежи.

Наслонная стропильная система используется в тех случаях, если здание имеет среднюю несущую стену или другие опорные элементы, шаг установки которых не превышает 7 метров. При необходимости ширина перекрытия увеличивается за счет дополнительно установленных опор. Если имеется одна опора, то пролет увеличивается до 12 метров, а две опоры позволяют расширить перекрытие до 15,5 метров.

Для увеличения шага установки опор и повышения прочности конструкции двухскатной крыши можно воспользоваться вертикальными опорными стойками, расположенными непосредственно под коньковым прогоном. Такая установка стропил двухскатной крыши своими руками добавит в список опор, принимающих нагрузку, еще и внутренние несущие элементы здания.

Как показывает практика, наслонная стропильная система достаточно проста, поэтому при возможности стоит выбирать именно ее. Впрочем, выбор всегда осуществляется индивидуально в зависимости от множества параметров. Чтобы монтаж двухскатной крыши прошел успешно, нужно также позаботиться о грамотном подборе материалов. Для досок и брусов обязательна правильная геометрическая форма без каких-либо дефектов, вроде сколов или трещин. Перед тем, как установить стропила для двухскатной крыши своими руками, деревянные элементы нужно высушить, а после этого обработать антипиренами и средствами биологической защиты.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

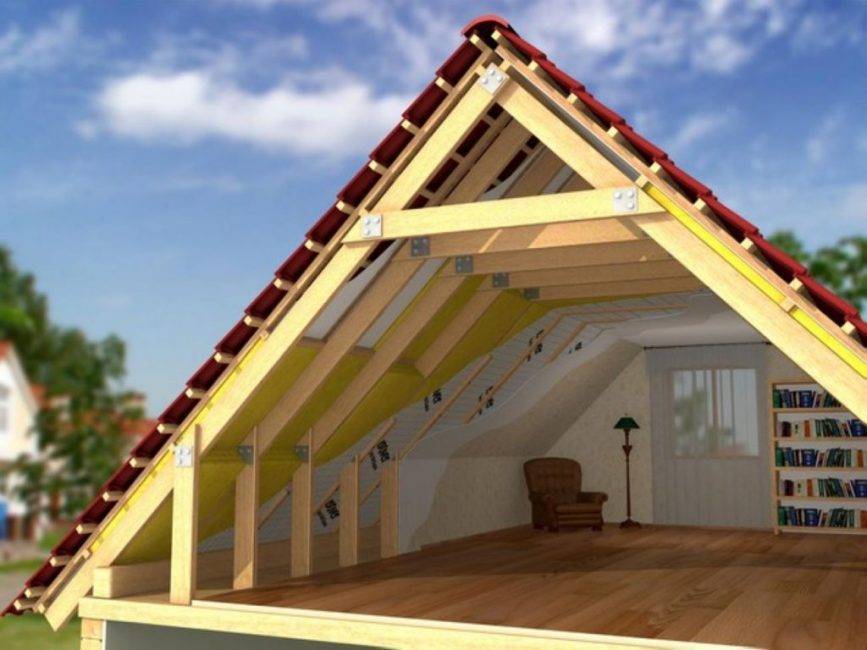

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Приступаем к работе

Перед тем, как сделать двухскатную крышу, необходимо выбрать материал.      Основание – дерево.

Советы по выбору деревянного основания:

  • идеально подойдут елка, лиственница, сосна. Они не подвергаются резкому гниению, воздействию грибка, плесени;
  • для строительства необходим только сорт дерева номер один или два. Ни в коем случае (даже если бюджет ограничен, нет выбора) третий недопустим (разрушается быстрее всего);
  • если есть возможность, стоит выбирать древесину из северных регионов. Там (так утверждают эксперты) материал плотнее. В нем меньше пор;
  • время рубки – с февраля по март. Дерево в это время «спит», древесина плотная и достаточно сухая, именно такая нужна для возведения крыши.

Начинаем работу с того, что мастерим стропила самостоятельно без профессиональных строителей.

Система стропильного типа – это, по сути, несколько досок (количество зависит от длины и ширины), на которые идет упор всей кровли.

Важно правильно подобрать сечение и шаг стропил (на каком расстоянии будут расположены доски). Величина шага напрямую зависима от размера доски

Длина стропил (м)
Установочный шаг стропил (м)3456
0,640×15050×15050×17550×200
0,950×15050×20075×17575×200
1,175×12575×17575×200100×200
1,475×15075×20075×200100×200

Также в расчет берут:

  • нагрузку от снега в холодное время года;
  • массу материала, который будет покрывать конструкцию сверху;
  • пролеты;
  • толщину утеплительного материала.

Всегда ли нужна теплоизоляция, которая поможет сохранить тепло под кровлей? Нет. Она необходима, если планируется обустройство мансарды, жилой комнаты, чердака. В противном случае нет необходимости тратить деньги.

Если под крышей предусмотрена жилая комната, то требуется внутреннее утепление кровли

Если теплоизоляция нужна, то изнутри делают обшивку минеральной ватой. Это самый дешевый утеплитель. При этом он хорошо выполняет свои функции, служит долго, работать с ним просто – справится даже начинающий строитель.

В деле устройства двухскатной крыши дома большую роль играет не только выбор, но и обработка древесины:

  • антисептиком. Она предотвращает образование грибка, плесени. Чем раньше провести обработку, тем больше вероятность того, что дерево останется целым и невредимым;
  • антипереном. Состав продается в любом строительном магазине. Он повышает устойчивость древесины к огню. Обработка этой смесью не обязательна, но желательна с целью повышения безопасности.

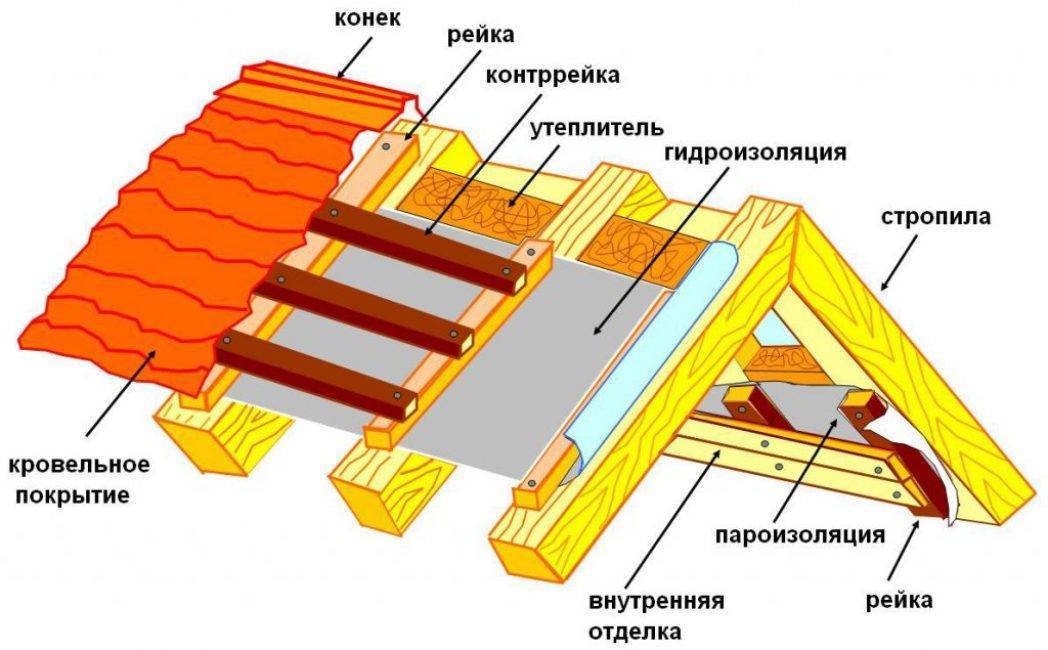

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

  • наслонная
  • висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

  • Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
  • Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
  • Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
  • Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

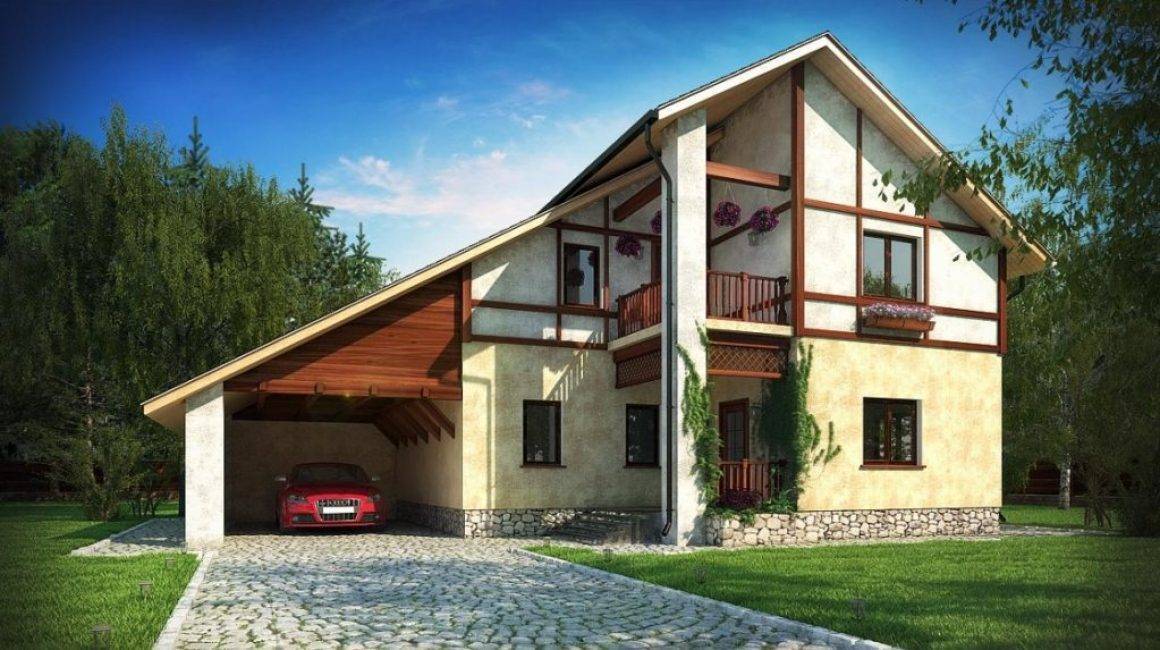

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

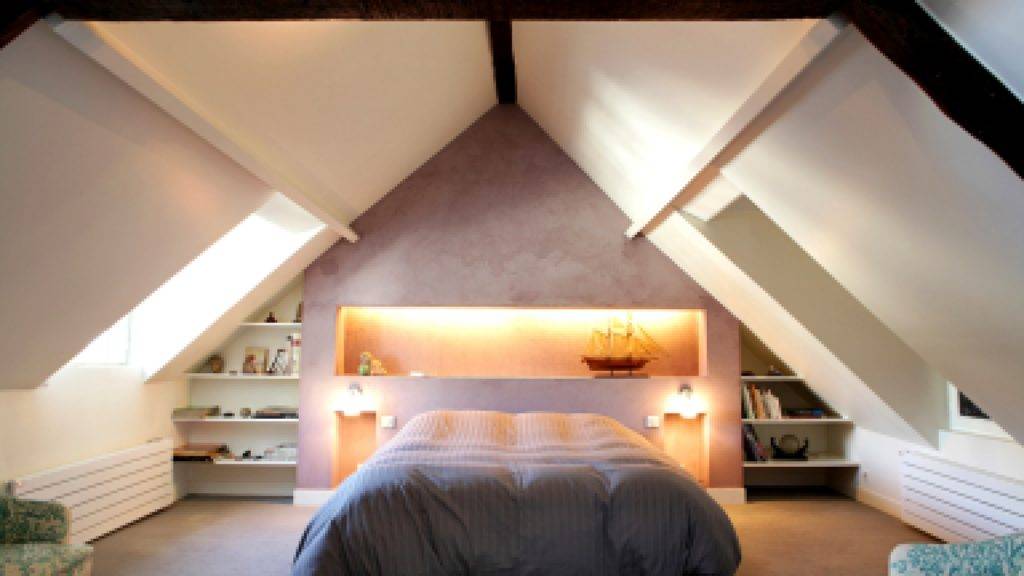

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

  • Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
  • Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

  • Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
  • Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
  • Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
  • Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
  • Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться


Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Пошаговое устройство крыши

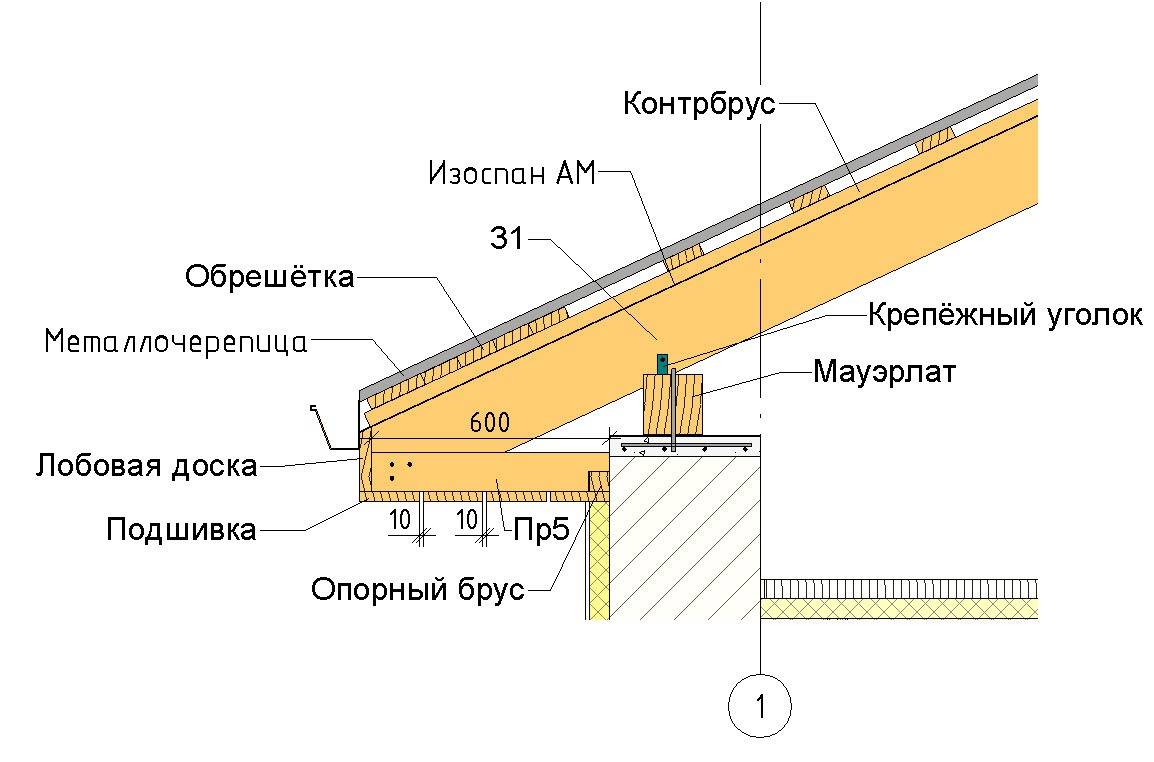

Мауэрлат

В предыдущей статье по устройству стен из газоблоков, мы закончили на устройстве армопояса под мауэрлат. (смотри здесь)

И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.

Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.

Для монтажа следующего бруса выполняется прямой замок для стыковки  брусьев.

Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:

  • равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
  • крепление стропил к “коробке” дома.

Оптимальные размеры мауэрлата – 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.

Стропильная система

Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.

В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 – 45 градусов.

Варианты крепления стропил

1-ый.

Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.

В верху стропилы выполняют пропиленный скос. Или конец стропилы  подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.

2-ой.

Низ стропилы крепится вольготно, а вверх – жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.

Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.

Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.

Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.

Стропильные системы ↑

Наслонные или висячие ↑

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

  • размеры самого строения;
  • уклон и форма кровли;
  • нагрузка.

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Распорные или безраспорные ↑

Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .

Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:

  • соединяет стропила,
  • служит для них опорой,
  • не позволяет разъехаться основаниям балок.

Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм , то есть устанавливают не только затяжки, но другие дополнительные элементы.

Безраспорная

Опорой нижних концов стропильных ног в этой системе служат:

  • стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
  • опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами

Элементы системы функционируют, как балки, то есть исключительно на изгиб.

Способы крепления ↑

Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды .

  • Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
  • Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.

В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.

Распорные . Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».

Для небольших легких крыш можно устраивать без мауэрлата , однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.

Устройство

Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.

Мауэрлат необходим для правильного распределения нагрузки на несущие стены от стропил. С этой целью обычно выбирают прочную древесину – брус (это может быть дуб, лиственница, сосна). Выбор бруса по сечению определяется видом древесины (цельный или склеенный). Например, 100 на 100 мм или 150 на 150 мм. Стоит отметить, что при выборе металлической стропильной системы мауэрлат также должен быть выполнен из металла.

Основным элементом системы двускатной крыши является стропильная нога. Эти элементы изготавливаются из прочного бруса и бревен. При соединении стропильной ноги сверху формируется ферма с различным типом промежуточной опоры. Важную роль здесь играют параметры стропил и узлы конструкции.

Затяжка необходима для соединения стропильной системы (стропильной ноги) и для придания прочности и необходимой жесткости конструкции.

Прогон бывает двух типов: коньковый, при котором монтаж производится в месте примыкания стропил (в этом месте далее устанавливается конек кровли), и боковой прогон, который обеспечивает кровельным элементам (ферме) дополнительную жесткость (размеры и количество таких прогонов будет зависеть от нагрузки на конструкцию).

Стойки для стропил в виде вертикального бруса также принимают на себя значительную часть нагрузки от крыши. Стойку для стропил двускатной крыши обычно располагают по центру. Если ширина пролета больше обычной – то еще и по бокам. При возведении несимметричной крыши стойки ставятся в зависимости от длины стропил. Для ломаной кровли установка стоек выполняется по бокам, при этом остается свободное пространство. Если планируется две комнаты под крышей, то стойки стропил ставят по центру и по бокам.

Подкосы – это опоры для стоек. При подкосе под углом более 45 градусов кровля лучше защищена от деформации (снег, ветер). В зависимости от климатической зоны могут быть установлены как продольные, так и диагональные подкосы стропильной парой на одной плоскости.

Лежень служит надежной опорой стоек. Это место крепления подкоса.

Обрешетка необходима для фиксации материалов и конструктивных элементов кровли. Обрешетку устанавливают перпендикулярно к стропильным ногам. Одно из важных предназначений обрешетки – перераспределение нагрузки от кровли на стропильную систему.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы . На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.
