Рекомендации по устранению неисправности
Примеры обрывов нуля
Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.
Когда проблема касается всех розеток жилых помещений подъезда или определенной квартиры, следует вызвать электрика, который имеет доступ к распределительному шкафу и вводному автомату. Если неисправность наблюдается только в квартире (на одной/нескольких распределительных коробках или в отдельной розетке), возможен вариант самостоятельного ее устранения. Для этого потребуется проделать следующие операции:
- Отключить вводный автомат, расположенный в общем коридоре и подающий напряжение на всю квартиру.
Обследовать распредкоробку, на входе которой или внутри предположительно скрывается неисправность.
- При обнаружении явного обрыва (плохого контакта) входящего или отводимого от коробки провода необходимо восстановить разорванную цепь, воспользовавшись простейшим инструментом – паяльником или отверткой.
- Если неисправность проявилась только на одной из розеток, следует снять ее крышку и внимательно обследовать все контакты.
- При обнаружении ослабленного крепления на нулевой клемме необходимо подтянуть его, воспользовавшись отверткой.
Чтобы из розеток исчезла вторая фаза и люстра снова начала гореть, потребуется также изолировать поврежденную фазную жилу от уже восстановленного «нуля».
Рекомендации по устранению неисправности
Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.
Когда проблема касается всех розеток жилых помещений подъезда или определенной квартиры, следует вызвать электрика, который имеет доступ к распределительному шкафу и вводному автомату. Если неисправность наблюдается только в квартире (на одной/нескольких распределительных коробках или в отдельной розетке), возможен вариант самостоятельного ее устранения. Для этого потребуется проделать следующие операции:
- Отключить вводный автомат, расположенный в общем коридоре и подающий напряжение на всю квартиру.
- Обследовать распредкоробку, на входе которой или внутри предположительно скрывается неисправность.
Чтобы из розеток исчезла вторая фаза и люстра снова начала гореть, потребуется также изолировать поврежденную фазную жилу от уже восстановленного «нуля».
Основные причины неполадки
Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является обрыв нуля. Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.
Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.
Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить соединение проводов.
Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с нулевой шиной.
Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, как защитить проводку от грызунов, мы рассказывали в соответствующей статье.
Рекомендуем просмотреть видео, на котором наглядно предоставлена неисправность:
Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.
Две фазы в розетке и причины возникновения неисправности
Причин такой неисправности в розетке может быть несколько.
Обрыв нулевого провода в квартире
При обрыве нулевого провода в электропроводке возникает большая вероятность появления двух фаз в розетке. К розетке подходит фазовый и нулевой провод. Возможно, в момент сверления стены, вы зацепили нулевой провод и оборвали его.
В этом случае вторая фаза может попасть на нулевой контакт розетки через включенные бытовые приборы и освещение. Как проверить напряжение в розетке? Для проверки наличия двух фаз в розетке нужно взять индикатор напряжения и по очереди коснуться двух контактов розетки.
Если фаза попала на нулевой провод розетки, то индикатор покажет это сигнальной лампочкой. При отключении всего освещения и вынутых вилках бытовых приборов из розеток, если провод перебит, вторая фаза исчезнет. В этом случае отключайте вводной автомат и ремонтируете перебитый провод, перед этим вскрыв штукатурку.
Нахождение фазы индикатором напряжения
Также причиной появления двух фаз в розетке может быть нарушение соединения нулевого провода в распределительной коробке, для чего по очереди нужно вскрывать крышки коробок, и проверять соединение на обрыв, перегорание.
Перед поиском неисправности нужно выключать вводной автомат. Если перегорел предохранитель в щите, выбил автомат или отвалился ноль в электрощите, при включенных нагрузках, также в розетке может появиться вторая фаза.
При нарушении соединения нулевого провода в электрощите, устранять неисправность самим не следует. Вызывайте обслуживающего вашего ваш дом электрика. Проверить наличие второй фазы в розетке можно тестером.
При нормальном рабочем нуле тестер покажет 220 В, а при обрыве нулевого провода, при наличии одноименной фазы или ее отсутствии, на втором контакте розетки ничего не покажет.
Сырые стены
Сырые стены также могут стать причиной появления такой неисправности. В старых постройках и отслуживший свой срок электропроводке, при сырых стенах, может произойти короткое замыкание. Через трещины старой изоляции электропроводки по сырой стене будет течь ток, сначала небольшой, затем с увеличением нагара ток возрастет и возникнет короткое замыкание. Нейтральный провод может отгореть или привариться к фазному проводу.
Определить место неисправности будет не легко. Искать нужно по месту сырости или поочередно отключать комнаты в распределительных коробках. Когда нашли комнату с неисправностью по очереди отключайте розетки и освещение. Определив место неисправности, убирайте штукатурку и меняйте весь провод под розетку или освещение до самой распределительной коробки. Причины сырости стен нужно обязательно устранять.
Обрыв нулевого провода на подстанции
Этот вид исправности электросети очень опасен для электробытовых приборов и электроники. Все дома подключены к трехфазной сети 4-х или 5-ти жильным кабелем. Четвертая жила кабеля является рабочим нулем. Три фазы равномерно распределены по всем квартирам многоэтажки.
Если этот нулевой провод отгорел или оборвался где-то на подстанции, в электрощите дома или в подъездном щите, тогда через включенную нагрузку соседа (электрочайник, электрическая плита, бойлер) который подключен к другой фазе, на ваш нулевой провод (общий для всего дома) попадет другая фаза. В результате напряжение в розетке будет не 220 В, а 380 В, ваша подключенная техника сгорит, и вряд ли будет подлежать ремонту.
Убыток будет немаленький. Вот почему лучше потратиться на недорогое реле напряжения или стабилизатор напряжения, которые имеют защиту от перенапряжения. Это особенно касается владельцев частных домов, где имеются воздушные линии электропередач. Нередко порыв ветра обрывает фазный провод и замыкает на нулевой, что приводит к появлению двух фаз в вашей розетке и куче сгоревший бытовой техники.
Как это происходит?
Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:
Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:
Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.
Видео по теме
Обрыв нулевого провода (N) – очень опасное явление, возникающее в электроустановках. Случается, что в одних квартирах выгорают электроприборы, а в других остаются работоспособными. Рассмотрим, с чем связано это явление.
Все многоквартирные дома имеют трехфазный ввод. В новых домах все сети уже пятипроводные L1+L2+L3+N+PE, т.е в каждую квартиру приходит три провода, а в старых домах сети выполнены четырехпроводными L1+L2+L3+PEN. В таких домах все квартиры (потребители) равномерно распределяют на три фазы.
Но, у трехфазных сетей есть два существенных недостатка: обрыв нулевого провода и перекос фаз, когда одна или две фазы нагружены больше, чем остальные.
В зависимости от того, в каком месте произошел обрыв нулевого провода, возможны различные последствия от этой аварийной ситуации.
1 Обрыв нуля (PEN-провода) в питающем кабеле, например на подстанции питающей наш дом.
В таком случае, наверное, мы даже и не заметим, что произошел обрыв нулевого провода, поскольку все электроустановки должны иметь повторное заземление. В нормальных условиях заземлитель будет состоять из двух контуров: на подстанции (4 Ом) и контура повторного заземления (около 30 Ом), которые соединены через PEN-проводник. При обрыве нуля у нас останется один контур, что вполне безопасно, если сделано так, как показано на картинке ниже:
Обрыв нулевого провода на ТП

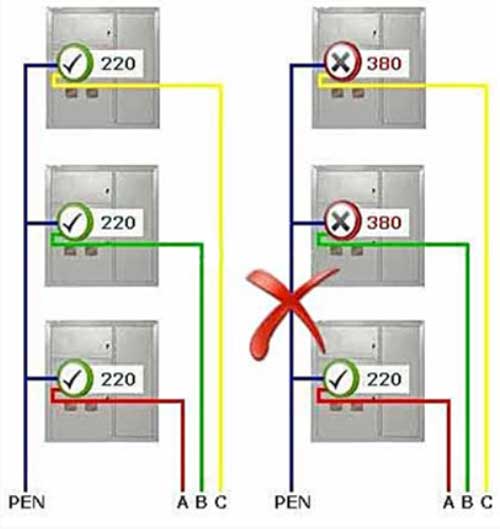

2 Обрыв нуля в кабеле, питающем этажные щитки, например «отгорел» N-провод (PEN-провод) в вводно-распределительном щите здания (ВРУ, ГРЩ).
Такое явление очень опасно. Именно в таких случаях происходит массовый выход из строя электроприборов. При обрыве нуля или значительном увеличении сопротивлении (плохой контакт между проводом и шиной N) происходит «перекос фаз». В квартирах, где включено мало электроприборов напряжение увеличивается и может достигать чуть ли не 380В, а в других квартирах, где в это время включены мощные электрические приборы, наоборот напряжение может упасть ниже 220В. Низкое напряжение может также привести к выходу из строя некоторых приборов.
Обрыв нулевого провода после ВРУ
Для защиты рекомендуется в квартирном щитке установить расцепитель минимального/максимального напряжения.
3 Обрыв нуля в квартирном щитке.
Этот случай повлияет только на вашу квартиру. Электроприборы работать не будут, но в розетках может наблюдаться вторая фаза, которая может попасть в нулевой провод через лампочку. Вернее это одна и та же фаза. Мультиметр покажет в розетке 0 В, а индикаторная отвертка будет светится в двух полюсах розетки. А если еще вы решили заземлить, например, вашу стиральную машину нулевым проводом, то на корпусе машины будет опасное напряжение.
В каком гнезде должна быть фаза в розетке?
Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).
Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.
Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.
Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (L) , во втором – нулевой (N). И больше никаких прикрас.
Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.
Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.
Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.
На этом терморегуляторе для электрического теплого пола положение фазы и нуля строго оговорено. Но подобные приборы обычно устанавливаются и подключаются по стационарной схеме, а не через розетки.
Так на каком же гнезде искать фазу при проверке розеток?
Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.
То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.
На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.
Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.
Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки
Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…
Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.
И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.
Почему обрыв нуля трехфазной схемы создает самый опасный режим и как от него защититься
Преимуществом и одновременно недостатком бытовых однофазных цепей является то, что они все взаимосвязаны и объединены в общую трехфазную схему от питающего трансформатора.
А не ней используется общий ноль (нейтраль), по которому протекают токи всех трех фаз. Он требует очень надежного подключения на вводе в здание, да и на всем протяжении воздушной или кабельной линии.
Однако провода иногда отрываются при неблагоприятной погоде и стихийных бедствиях. Да и качество монтажа иногда страдает, как показано на фото, кочующего по интернету сурового русского светодиода. На нем высокое переходное сопротивление вызвано не достаточным усилием затяжки резьбового соединения.
Встречаются другие дефекты, связанные с подключением алюминиевых жил.
Такой монтаж часто приводит к перегреву провода, отгоранию ноля с разрывом цепи и перераспределением потенциалов напряжения на подключенных потребителях.
Каждые две квартиры здания оказываются последовательно подключенными под линейное напряжение 380 вольт.
Их общее сопротивление складывается и создает единый ток нагрузки, который обеспечивает в каждой квартире свое напряжение (схема делителя).
Поскольку у одного хозяина может работать только холодильник, а у другого дополнительно большое количество мощных электроприборов, то один из них окажется подключенным практически под 380 вольт, а второй не получит почти ничего из-за смещения нейтрали
В одной квартире погорит холодильник, морозильник и вся подключенная бытовая техника, а в другой возникнут неисправности, связанные с недополучением электроэнергии.
Все эти процессы проходят очень быстро, буквально за считанные секунды. На них человеку сложно среагировать отключением коммутационных аппаратов: мало времени.
Исправить положение дел и спасти свою технику могут только автоматические защитные устройства. Эту функцию выполняет реле контроля напряжения РКН. Оно быстро отключает питание при отклонении напряжения выше или ниже допустимого уровня.
Обрыв нуля трехфазного электроснабжения устраняют не домашние мастера, а специалисты, обслуживающие промышленные электроустановки. Это их зона ответственности.
Владелец видеоролика Заметки электрика популярно объясняет, как появляются две фазы в розетках. Рекомендую посмотреть.
Источник
Рекомендации по решению проблемы
Для выхода из возникшей ситуации и решения проблемы с наличием двух фаз, прежде всего, нужно определиться с причиной их появления. Если это произошло из-за обрыва нуля – сначала следует отыскать место повреждения с помощью прозвонки нулевой жилы посредством мультиметра.
Одновременно с этим необходимо надежно изолировать фазную жилу от уже проверенного и восстановленного «нуля». Для устранения неисправности, возникшей по вине старых пробок, потребуется срочно заменить их автоматическими выключателями, исключающими возможность выгорания проводов.
Убедиться в том, что на оба контакта розетки ошибочно подключены фазные провода, можно с помощью индикаторной отвертки. Если при прикосновении ее рабочим концом к обеим клеммам розетки индикатор показывает фазу (встроенная неоновая лампочка светится) – это значит, что при монтаже произошла ошибка. Для того чтобы устранить ее потребуется отсоединить один из проводов и подключить на его место нулевой проводник.
Самый сложный случай – описанное ранее смещение нуля в сторону одной фазы или обрыв (повреждение) нейтрального провода. Чтобы исправить это ненормальное положение можно сделать следующее:
- В частном доме необходимо будет замерить тем же мультиметром напряжения каждой фазы по отношению к нейтрали, которая ранее была проверена на целостность.
- При разнице в показаниях следует промерить токи в нагрузках.
- В случае отличия токовых величин необходимо попытаться выровнять их, правильно распределив нагрузки по фазам.
- При обнаружении повреждения нейтральной жилы потребуется заменить ее новым проводом большего сечения
В ситуации, когда индикатор показывает две фазы на розетке в городской квартире, а все рассмотренные варианты уже исключены – нужно обратиться в жилищное управление с просьбой пригласить бригаду электриков. Только специалисты смогут разобраться с возникшим перекосом фаз и при необходимости согласовать вопрос исправления ситуации с технической службой местной подстанции.
По данной проблеме в интернете представлено большое количество видеообзоров, в которых подробнейшим образом разъясняются вопросы появления двух фаз на розетках и контактах бытовых источников света. Представляем вашему вниманию некоторые из них:
В заключительной части обзора отметим, что после ознакомления с представленными материалами даже неспециалист сможет попытаться самостоятельно устранить простейшую неисправность. Все, что ему для этого потребуется – это научиться обращаться с индикаторной отверткой и измерительным прибором (мультиметром).
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
Две фазы в нескольких розетках
Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.
Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.
Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.
Поиск распределительной коробки
Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.
Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.
Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…
Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.
Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.
