Как составить проект электропроводки в квартире

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

  • Выполнить расчет электроснабжающей линии.
  • Подсчитать вероятные потери напряжения на линии.
  • Подобрать подходящее сечение проводов.
  • Спрогнозировать необходимое количество кабелей (плюс запас).
  • Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

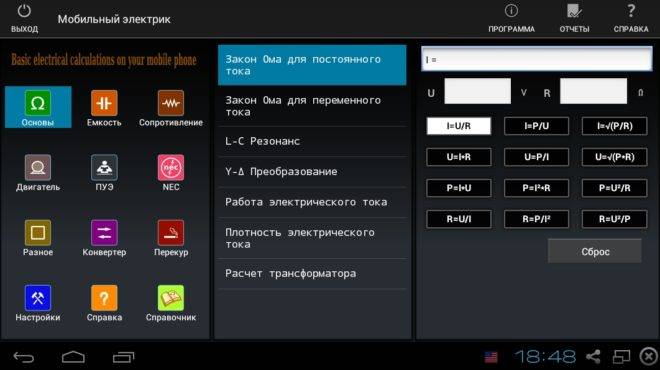

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Особенности электроснабжения многоквартирного дома

М¾Ã½ÃÂðö ÃÂûõúÃÂÃÂþÿÃÂþòþôúø úòðÃÂÃÂøÃÂàøüõõàÃÂÃÂô þÃÂþñõýýþÃÂÃÂõù ò þÃÂûøÃÂøõ þàÃÂðÃÂÃÂýþóþ ôþüð. ÃÂðôÃÂöýþÃÂÃÂàÃÂûõúÃÂÃÂþÃÂýðñöõýøàüýþóþúòðÃÂÃÂøÃÂýþóþ ÿþüõÃÂõýøàþñõÃÂÿõÃÂøòðõÃÂÃÂàÿþ ÃÂÃÂÃÂü úðÃÂõóþÃÂøÃÂü:

  1. ÃÂðÿøÃÂúð ÃÂûõúÃÂÃÂþÃÂýõÃÂóøõù þÃÂÃÂÃÂõÃÂÃÂòûÃÂõÃÂÃÂàôòÃÂüàúðñõûÃÂüø. ÃÂÃÂø ýõøÃÂÿÃÂðòýþÃÂÃÂø þôýþóþ ÃÂÃÂðýÃÂÃÂþÃÂüðÃÂþÃÂð ÃÂÃÂà þñõÃÂÿõÃÂøòðõàýðóÃÂÃÂ÷úø ôþüð ò ÃÂõûþü ÿþÃÂÃÂõôÃÂÃÂòþü ÃÂðñþÃÂþÃÂÿþÃÂþñýþóþ òÃÂþÃÂþóþ úðñõûÃÂ. ÃÂÃÂø ÿõÃÂòþù úðÃÂõóþÃÂøø ðúÃÂøòýàÃÂõ÷õÃÂòýÃÂõ øÃÂÃÂþÃÂýøúø: ÃÂûõúÃÂÃÂþÃÂÃÂðýÃÂøø üõÃÂÃÂýþóþ ÷ýðÃÂõýøÃÂ, ñðÃÂðÃÂõø ðúúÃÂüÃÂûÃÂÃÂþÃÂð. âðúøü ÃÂÿþÃÂþñþü ÃÂýðñöðÃÂÃÂÃÂàüýþóþúòðÃÂÃÂøÃÂýÃÂõ ôþüð, þñÃÂõÃÂÃÂòõýýÃÂõ ÷ôðýøààñþûõõ 2000 ÃÂðñþÃÂðÃÂÃÂøüø ûÃÂôÃÂüø, ñþûÃÂýøÃÂàø ÃÂ.ô.
  2. ÃÂøÃÂðýøõ öøûþóþ ÿþüõÃÂõýøààÿþüþÃÂÃÂà2 úðñõûõù, 2 ÃÂÃÂðýÃÂÃÂþÃÂüðÃÂþÃÂþò ôûàÃÂÃÂÃÂðÃÂþòúø ýð ÃÂûÃÂÃÂðù ýõøÃÂÿÃÂðòýþÃÂÃÂø. íûõúÃÂÃÂþÃÂýðñöõýøõ ÿÃÂõÃÂÃÂòðõÃÂÃÂàûøÃÂàôûàÿþôúûÃÂÃÂõýøàú úðñõûàýðóÃÂÃÂ÷þú ÿþûýþóþ þñÃÂÃÂüð. âðúøü ÃÂÿþÃÂþñþü ÃÂýðñöðÃÂÃÂÃÂàôþüð ñþûõõ 5 ÃÂÃÂðöõù ø 8 úòðÃÂÃÂøÃÂ.
  3. ÃÂðøñþûõõ ÿÃÂþÃÂÃÂðàúðÃÂõóþÃÂøÃÂ. ÃÂøÃÂðýøõ þñõÃÂÿõÃÂøòðõÃÂÃÂàþàÿþôÃÂÃÂðýÃÂøø, ÃÂûõúÃÂÃÂþúðñõûàþôøý. ÃÂòðÃÂøø ÃÂÃÂÃÂÃÂðýÃÂÃÂÃÂÃÂàò ÃÂõÃÂõýøõ ÃÂÃÂÃÂþú. âðúøü ÃÂÿþÃÂþñþü ÃÂýðñöðÃÂÃÂÃÂàôþüð ôþ 5 ÃÂÃÂðöõù, ôþ 9 úòðÃÂÃÂøÃÂ, ÃÂðôþòþôÃÂõÃÂúøõ öøûÃÂõ ÿþüõÃÂõýøÃÂ.

Техническое задание на проектирование

После осмотра, полученные данные обрабатываются, после чего они используются при составлении задания на проектирование. Само техническое задание представляет собой краткое описание всех требований, которые должна отражать схема электроснабжения квартиры.

В качестве примера можно привести следующие параметры, которые были установлены в ходе обследования квартиры:

  • Объект имеет третью категорию электроснабжения.
  • В квартире имеется один электрощит, размещаемый в прихожей.
  • Электропроводка укладывается скрытым способом, под слой штукатурки стен. Для проходов в стенах используются ПВХ трубы с уплотнением.
  • На схеме планировки квартиры отмечены все места и точки установки щита, розеток, выключателей и других элементов.
  • В каждом помещении перечислены приборы и оборудование, которые будут установлены, с указанием их мощности.
  • Отдельным списком выделяется электрооборудование повышенной мощности, для которого требуется подводить отдельные кабельные линии.

На основании полученных данных, специалисты нашей электромонтажной организации разработают и составят перечень необходимых документов, необходимых для технического задания. Основная документация состоит из следующих позиций:

  • Пояснительная записка.
  • Электрическая схема щита.
  • Схемы групп освещения и силовых розеточных сетей.
  • Распаечные схемы в распределительных коробках.
  • Спецификация оборудования и материалов.

После составления технического задания можно переходить к непосредственному проектированию.

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

  • Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
  • А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
  • Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.
  • Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
  • От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Безопасность

Под безопасностью квартирной сети электропитания подразумевают уровень защищённости проживающих в квартире людей от поражения электротоком, а также пожарную и механическую устойчивость электропроводки.

Отметим, что по современным меркам безопасность проводки в хрущёвках, брежневках и даже в квартирах панельных домов весьма низкая, поскольку в советское время в таких домах не предусматривался заземляющий провод для внутренних подсетей.

Сегодня стандартный «арсенал» пожарной и электротехнической безопасности включает следующие приборы и мероприятия:

  • устройства автоматического отключения при коротких замыканиях во внутренней сети;
  • основная и дополнительная системы уравнивания потенциалов;
  • заземление по схеме TN-C-S;
  • устройства контроля дифференциальной разности токов (УЗО).

Необходимый уровень безопасности электросети обеспечивается не только аппаратными средствами, но и регламентом на допустимые электротехнические материалы (огнестойкие марки проводов и кабелей, специальные виды гофрорукавов и др.).

Также надо учитывать, что пожарная и электротехническая безопасность напрямую зависит от механической устойчивости элементов электропроводки, поэтому сборка сети выполняется с соблюдением следующих правил:

  • прокладка электропроводки в квартире, проходящей сквозь стены в поперечном направлении, выполняется с использованием жёсткой металлической трубы (что обязательно должно быть указано в проекте);
  • сборка коммутационных узлов выполняется с использованием специальных клеммных колодок или устройства для контактной сварки (скрутки недопустимы!).

С точки зрения проектирования различают основную и дополнительную системы защиты.

К основной системе относят защитные автоматы и базовые системы уравнивания потенциалов, и их расположение указывается на однолинейной принципиальной схеме. В качестве дополнительной меры, направленной на повышение электробезопасности, в проект электрики может быть включена добавочная схема уравнивания потенциалов (оформляется на отдельных чертежах).

Упрощённые варианты

Расположение электропроводки

Изначально любой электропроект должен был завизирован во всех перечисленных выше организациях. То есть, даже для небольшого коттеджа, мощность электросети которого вписывается в диапазон до 15 кВт, требовалось в течение нескольких месяцев собирать подписи в каждой контролирующей организации.

Значительная часть времени, теряемого на согласующие проверки, приходилась на вызов инспекции Ростехнадзора.

После принятия в 2009 году постановления № 334 (об оптимизации методов подключения к электросетям) для электроустановок, мощность которых не превышает 50 кВт, согласование электропроекта в Ростехнадзоре не требуется.

В 2013 году правительством РФ было принято ещё одно постановление №640 (от 29 июля 2013 года, об изменении в правилах технологического подключения), согласно которому электроустановки с мощностями до 150 кВт могут быть подключены к электросети без согласования в сетевой компании.

Ввиду чего, порядок согласования проектов электрики для квартир сократился до следующих пунктов:

  • получение штампа в управляющей компании, которая выдавала технические условия;
  • получение допуска на технологическое подключение в энергосбыте.

Аналогичным образом упрощается последовательность согласования электропроектов для коттеджей. Но в отличие от квартир, технические условия на подключение выдаёт управляющая компания, на балансе которой находится наружная электросеть посёлка.

Отметим, что приведенные выше выводы об упрощении подключения к электросети сугубо теоретические и базируется на перечисленных документах.

На практике во многих регионах страны до сих пор действуют «собственные» схемы обеспечения безопасности в распределительных сетях, поэтому точную информацию о том, нужно ли согласовывать проект, с кем надо его согласовывать, и какова цена этой операции, необходимо узнавать в той организации, которая выдаёт технические условия на подключение.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

  • Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
  • Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
  • Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
  • Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.

Схема квартирного щитка

  • По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
  • Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
  • Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного.  Электропроект квартиры своими руками, для личного пользования, под силу каждому.

Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Проектирование как способ обеспечения ремонта и модернизации

Даже в тех случаях, когда электротехническая документация не является объектом проверки, предварительная разработка систем домашнего энергоснабжения может быть весьма полезной.

Во-первых, наличие упорядоченной документации позволит в любой момент быстро ликвидировать возникшую неисправность. Особенно актуально это в тех случаях, когда для ремонта привлекаются подрядные организации, которые без наличия проектной документации редко заключают договор на обслуживание.

Во-вторых, в случае возникновения необходимости перехода на новые лимиты мощности, сделать это будет гораздо проще и быстрее при наличии готового проекта.

В-третьих, без электротехнического проекта не обойтись при проведении любого другого вида ремонта:

  • при перепланировке комнат;
  • установке тёплых полов;
  • в ходе монтажа систем отопления;
  • подключение централизованной вентиляции;
  • при обустройстве бассейнов и саун.

Также стоит учитывать, что неправильный монтаж электропроводки, который часто является отличительным признаком непрофессионального проектирования, является основной причиной пожаров и несчастных случаев.

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Виды электроснабжения

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>on class=”infoblock”>

При монтаже электроснабжения в жилом доме учитывается снабжение двух видов: внешнее и внутреннее.

Внешнее электроснабжение жилого дома включает промежуток от места подключения жилища к сети до аппарата вводной коммутации распределительного щитка. Проще говоря, это всё то, что находится «вне дома». На данном участке определяются:

  • сечение, марка, тип линии;
  • количество линий для многоквартирных домов;
  • параметры расположения;
  • параметры защитных коммутаций в щитках.

Внутреннее электрооборудование – то, что находится «внутри помещения».

В многоквартирных домах оно исполняется по специальным проектам от щитов при учёте:

  • количества потребителей;
  • мощностей;
  • мест и типов установки отдельных компонентов: розеток, светильников, выключателей и др.

Выбор фурнитуры и автоматики

При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа. Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы

Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом

Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.

Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

Если в квартире предусмотрено заземление, схема будет следующей:

Строительные нормы и правила электроснабжения

y http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>le=”padding-left: 20px; margin-left: 22px; border-left: 4px solid #cb504f;”>Как спроектировать, смонтировать в жилых помещениях электроустановки, регулирует СНиП. Среди документов необходимо наличие теплоэнергетического паспорта, в который входят характеристики энергопотребления с указанием энергетической эффективности.

Требования к электропроводке.

Особые предписания предъявляются к электропроводке:

  • монтируется она по поверхности либо внутри строения;
  • осуществляется изолированными проводами либо кабелем с жилой из меди;
  • на проводах предусмотрены оболочки, препятствующие распространению горения.

Виды применяемых электропроводок.

Проводки бывают открытого и закрытого типов.

Открытые варианты прокладываются:

  • в коробах;
  • внутри плинтусов;
  • по строительным конструкциям;
  • на лотках.

Такая проводка практикуется при использовании сгораемых стройматериалов в сырых бытовых и чердачных помещениях, в подвалах (ПУЭ – 7.1.37).

При скрытом варианте провода прокладываются по стенам перед оштукатуриванием. Применяется такой способ, например, в саунах, ванных (ПУЭ – 7.1.40). Прокладываются такие проводки:

  • в любых по высоте перекрытиях;
  • в стенах;
  • в строительных пустотах.

Провод толщиной не меньше 1 см закрывается несгораемыми материалами со всех сторон (ПУЭ – 2.1.49).

Места ответвлений.

В них к изолированной проводке не могут прилагаться механические усилия. Запас длины проводов в зонах соединения со светильниками должен превышать 50 мм. Скрытые элементы заключаются в коробки.

Требования к вводящему кабелю.

Его характеристики:

  • четырёхжильный;
  • желательно медный;
  • толщина – 4 мм;
  • с толстым изоляционным слоем;
  • соответствует установленным сертификатам.

Проведение кабеля осуществляется в гофрированной трубе.

Скрытая и открытая разводка электрики

Не важно, какую схему разводки электрики в квартире в новостройке вы выберете, кабель укладывается либо скрытым, либо открытым способом. При скрытом способе провод прокладывается в стенах либо полу (под штукатуркой) или же в пустотах конструкций из гипсокартона

При скрытом способе провод прокладывается в стенах либо полу (под штукатуркой) или же в пустотах конструкций из гипсокартона.

Если способ проводки открытый, то провод прикрепляется на стены или потолок с использованием скоб.

Преимущества скрытого способа:

  • Провода не видно.
  • Невозможно повредить проводку.
  • Даже если возникнет короткое замыкание, толстый слой штукатурки не даст произойти возгоранию, максимум оплавятся провода. При открытом способе проводки может загореться финишное покрытие.
  • Легко проводить косметическую отделку.
  • Если разводка электрики в новостройке спланирована оптимальным образом и выполнена качественно, то прослужит долгие годы.

Недостатки:

  • На создание разводки электрики в новостройке закрытым способом вы потратите много денег и сил. Придется штрабить и отделывать поверхности, а это дополнительные траты.
  • Чтобы заменить поврежденный провод, придется изрядно потратиться.
  • Скрытая проводка плохо охлаждается. Это значит, что допустимое напряжение ниже (по сравнению с открытой).

Преимущества открытого способа:

  • Легкость монтажа.
  • Бюджетность.
  • Можно быстро изменить схему электрики в новостройке.

Недостатки:

  • Интерьер будет испорчен.
  • Повышенный риск повреждений проводки.
  • Может произойти возгорание.

Проанализируйте преимущества и недостатки обоих способов, прежде чем выбрать подходящий. Однако специалисты рекомендуют делать разводку электрики в новостройке закрытым способом.

Особенности электроснабжения частного дома

К частному дому предъявляются особые правила электроснабжения. Это связано с наличием подсобных помещений, уличного освещения, другими факторами. Выделяется несколько компонентов сети индивидуального жилого помещения.

Ввод в дом.

За подключение жилища к электричеству отвечает предприятие энергосбыта. Оформляется проект электроснабжения, разрабатываются технические условия.

Подземный вариант дороже, сложнее. Выкапывается траншея 70-100 см в глубину для прокладки кабеля. Деревья располагаются к нему не ближе 2 м, кустарники – не ближе 0, 75 м. Провод под зданием тянуть запрещено.

Воздушный вариант при использовании СИП легче проверяется на хищения. Способ прост в монтаже и обслуживании. Для обычного ввода, как правило, используется вариант проводов сечением в 16 мм 2.

Используемые параметры на стадии ввода в дом.

ПараметрНорма
Расстояние от столба до домаНе более 25м, при большем расстоянии устанавливается ещё один столб
Высота креплений к домуНе менее 2, 75 м
Удалённость провода от козырька на крышеНе менее 20 см
Расстояние от СИП до глухих стен сооруженийНе меньше 20 см
Расстояние от СИП до террас, балконов, оконных проёмовНе менее 100 см

Предусматривается исключение соприкосновений провода с элементами из металла. Рассчитывается возможность колебания провода.

Установка счётчика.

Практикуется она на фасаде здания. Это способствует выполнению подключения до щитка удобным кабелем. Через наружную стену протягивание провода выполняется в металлической трубе, исключающей накопление влаги. Счётчик должен соответствовать ТУ. В жилом секторе рабочий ток не ниже 30 А. Показатели рабочего тока, количество фаз, остальные параметры устанавливаются в индивидуальном порядке.

Щит распределительный.

Щит называют сердцем домашней электрической сети жилого дома. Щиток закрывается на ключ, если в нём устанавливается счётчик. Для снятия показаний предусматривается стекло.

Предъявляемые требования:

  1. Место для распределительного щитка (встроенного либо навесного) должно быть удобным, сухим, не подверженным затоплению.
  2. Располагаться щит должен не ближе, чем в 1 метре от труб газовых, водопроводных (ПУЭ – 7.1.28).
  3. Без гидроизоляции запрещено располагать щиток над баней, санузлом, кухней (ПУЭ – 7.1.29).
  4. Для горючих стен щиты изготавливаются несгораемые.
  5. Отдельные распределительные устройства могут быть установлены в гаражах, хозяйственных помещениях, мастерских и для уличного освещения (ПУЭ — 7.1.22).

От распределительного щита электричество передаётся потребителям по электропроводке.

Конструктивные элементы ВРУ:

  • трёхфазные либо однофазные провода;
  • контакты для подключения кабелей;
  • рубильник (автоматический выключатель);
  • защитная автоматика (УЗО);
  • заземление с нулевым проводом.

Через щит проходит кабель ввода, электричество подключается к дому.

Разводка по дому.

Разводка осуществляется до отделочных работ. Основные правила:

  1. Проводка по стенам (внутри и снаружи) прокладывается вертикально или горизонтально, не соприкасаясь с металлическими конструкциями.
  2. Выключатели устанавливаются в 60-140 см от пола. При открывании дверь не мешает доступу к ним. Провод прокладывается сверху вниз.
  3. Расстояние от пола до розеток – 50-80 см. Провод протягивается снизу вверх. На 6 м 2 рекомендуется одна розетка, не считая кухни. Не предусматриваются розетки в туалете. От приборов отопления, плит газовых, электрических розетки отстоят не менее чем на 50 см.
  4. Для соединений проводов предусматриваются распределительные провода и тщательная изоляция.

В некоторых случаях провода укладываются под пол или под плиты перекрытия.

На монтажной схеме дома указывается расположение электропроводов, монтажных узлов, разъёмов электропитания. Энергоёмкими считаются кухня, ванная, достаточно ёмкими – гостиная, мастерская. К экономным помещениям относят детские, спальные, санузлы, подсобные комнаты.

Разводка вне помещения.

За пределами зданий проводка монтируется линией кабельной либо воздушной. Отдельная секция для этого определяется в щите. На садовых участках чаще практикуется разводка под землёй.

При разводке по фасаду исключается вероятность скапливания влаги (даже от росы). С этой целью на уровне земли оборудуется дренажная система.

После завершения разводки проводятся пусконаладочные работы, проверка изоляции кабелей.

Монтаж электропроводки

Перед любой ответственной работой нужен инструктаж по технике безопасности, который нельзя игнорировать.

  1. Все работы следует проводить при снятом напряжении, включение электроинструментов и переносок для освещения должно производиться в исправные удлинители. Каждый день следует проверять отсутствие напряжения отверткой-индикатором или электротестером.
  2. Неисправный инструмент недопустим.
  3. Все ручные инструменты: пассатижи, отвертки и т.д. должны иметь на ручках изоляцию.
  4. Работы нужно производить в специальной рабочей одежде, но не в шлепанцах или тапочках.
  5. Работая с перфоратором, болгаркой нужно использовать защитные средства: респиратор, перчатки, маску.
  6. Присутствие посторонних недопустимо.
  7. Работать в одиночку также не рекомендуется.
  8. На месте работы следует иметь аптечку.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные. Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки

Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

  • Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
  • Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

  • Штукатурка уже нанесена.
  • Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистралиОсобенности
По верхнему краю стены в штробе или гофротрубеИспользуется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолкуЗдесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Составление электрической принципиальной схемы

В схеме обязательно отображаются все группы электрических нагрузок, имеющиеся в квартире, с указанием мощности каждой из них. Кроме того, проектирование электроснабжения квартиры должно выполняться с учетом максимальных расчетных токов, типов и марок проводов и кабелей. Обязательно учитывается сечение жил и общая длина кабельных линий.

Все автоматические выключатели и другие защитные устройства, отображаемые на схеме, указываются с их маркировкой, облегчающей выбор при последующей покупке. Значение их номинального тока не должно быть выше токовой нагрузки, допустимой для кабелей домашней цепи.

Проект электроснабжения квартиры должен содержать расчетные данные, характеризующие электрический ввод, с указанием установочной и расчетной мощности, расчетной силы тока и других параметров. Квартирный щит отображается отдельно, с помощью однолинейной расчетной схемы. Это очень ответственная работа, поскольку от электрического щита зависит все электроснабжение квартиры, дальнейшая безопасная и надежная эксплуатация сети. Выполнение данной схемы рекомендуется поручить квалифицированным специалистам нашей проектной организации.

Кроме того, специалисты потребуются для правильного оформления в окончательном варианте чертежа проекта электроснабжения квартиры. Все элементы, определенные заранее, наносятся на общий чертеж квартиры, сделанный в соответствии с планом БТИ.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
