Проектирование и монтаж отопления из полипропилена для дома или квартиры своими руками

Выбор наиболее дешевого топлива

Второй вопрос в экономии на отоплении – это тип используемого горючего. Причем надо смотреть не столько на стоимость килокалории на выходе из котла, сколько на совокупные затраты на топливо, нагревательное оборудование и его обслуживание. Необходимо считать все в комплексе.

Если сравнивать различные водогрейные агрегаты, то наиболее дешевыми будут электрические котлы. Однако счета за электроэнергию потом вряд ли кого обрадуют. Плюс для большого коттеджа в большинстве случаев придется прокладывать дополнительный кабель.

Для хорошо утепленного домика в 100 квадратов существующих мощностей возможно и хватит. А вот для обогрева двухэтажного жилища электрического “топлива” потребуется значительно больше. При этом стандартные сети изначально на подобные нагрузки не рассчитаны.

Природный газ в России считается одним из самых экономичных способов отопления частных домов. Однако здесь есть несколько нюансов. Если магистраль в поселке уже есть, то подключение к газопроводу происходит достаточно быстро и недорого.

Но если от дома до нее расстояние в 200 м и более, то врезка в эту трубу обойдется в круглую копеечку. Плюс все согласования и получения техусловий могут занять до года.

За монтаж газгольдера и оборудование к нему придется выложить от 150 до 250 тысяч рублей. Благо еще все работы большинство компаний, занимающихся подобной техникой, выполняют за пару дней.

Еще один достаточно дешевый котел – это работающий на отработке или дизеле. При этом если горючку можно достать по сходной цене, то подобное жидкотопливное котельное оборудование вполне может стать наиболее экономичным способом обогрева частного жилья.

Усреднено по России варианты отопления загородного дома по совокупности всех затрат расположены в следующем порядке:

  1. Печь на древесине или угле.
  2. Газовый котел на магистральном газе.
  3. Дровяной котел на пеллетах.
  4. Котельное оборудование на жидком горючем.
  5. Электрокотел.

Самым экономным вариантом является обычная дровяная или угольная печь, при условии правда, что с топливом в районе проживания нет проблем. Здесь сказывается и дешевизна горючего, и дешевизна оборудования.

Однако такая печь требует постоянного присмотра. А это отнимает немало времени и сил. Плюс особо повысить эффективность подключенной к ней отопительной системы вряд ли удастся. Что-либо подрегулировать или как-либо проконтролировать экономный расход поленьев (угля) там сложно.

Многое в вопросе дешевизны топлива зависит от доступности оного в районе, где стоит дом – в одних регионах дешевле всего обходятся уголь или дрова, а в других газ готов им будет дать немалую фору

Наиболее удобен и безопасен в эксплуатации котел электрический. Дымоход ему не нужен плюс автоматика сама за всем следит и по мере необходимости подогревает теплоноситель в системе.

При грамотном монтаже электропроводки вероятность пожара при таком способе отопления сводится практически к нулю. Других проблем он точно не должен преподнести.

Однако затраты на электроэнергию откровенно высокие. Хорошо еще если можно подключить двухтарифный счетчик с пониженной ночной ставкой. В противном случае останавливать свой выбор на электрическом котле стоит только в крайнем случае. Самым «экономичным» из-за высоких затрат на “сжигаемые” киловатты электричества назвать его сложно.

Разновидности «Ленинградки»

Вертикальное подключение.

Горизонтальное подключение.

В зависимости от расположения стояков, «ленинградка» подразделяется на горизонтальную и вертикальную схемы. Первая используется для одноэтажных домов, а вторая устанавливается в строениях с двумя этажами.

По способу движения теплоносителя данная система отопления может быть с естественной и принудительной циркуляцией. Естественное движение жидкости по цепи осуществляется за счет определенного расположения нагревательного элемента, расширительного бака и труб. Как правило, контур, по которому циркулирует вода, устанавливается под наклоном.

Принудительное движение теплоносителя обеспечивается при помощи специального насоса, который встраивается в конструкцию. Обычно данный прибор монтируется в контур, который отвечает за обратное направление жидкости в систему.

Кроме вышеперечисленных, система отопления «ленинградка» разделяется на открытый и закрытый типы конструкции.

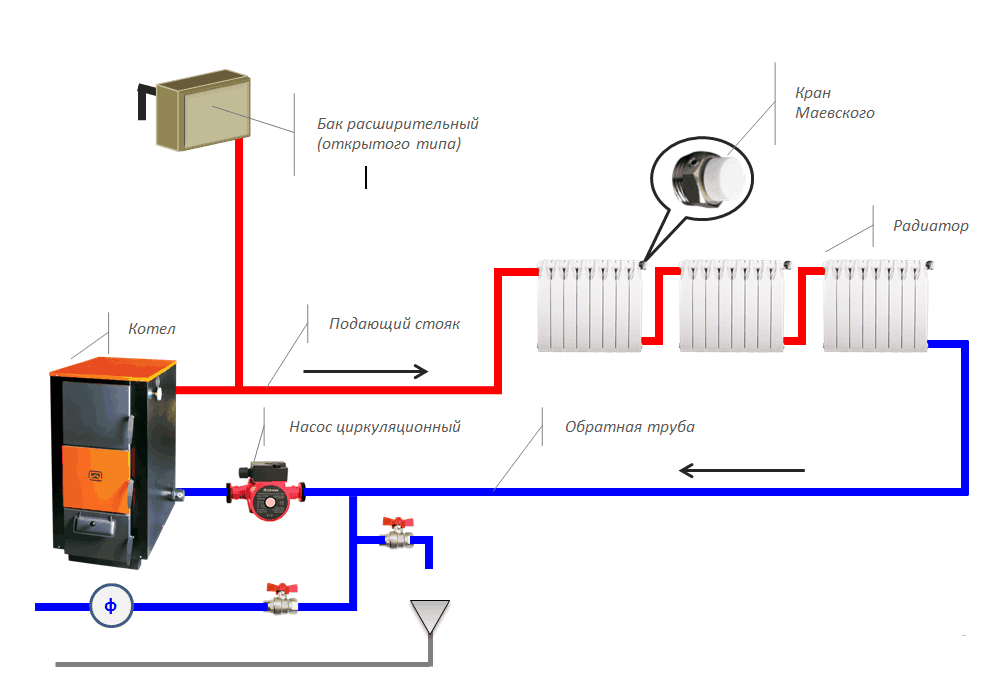

Открытая разновидность отопительной системы

Однотрубная «ленинградка» с нижним подключением радиаторов.

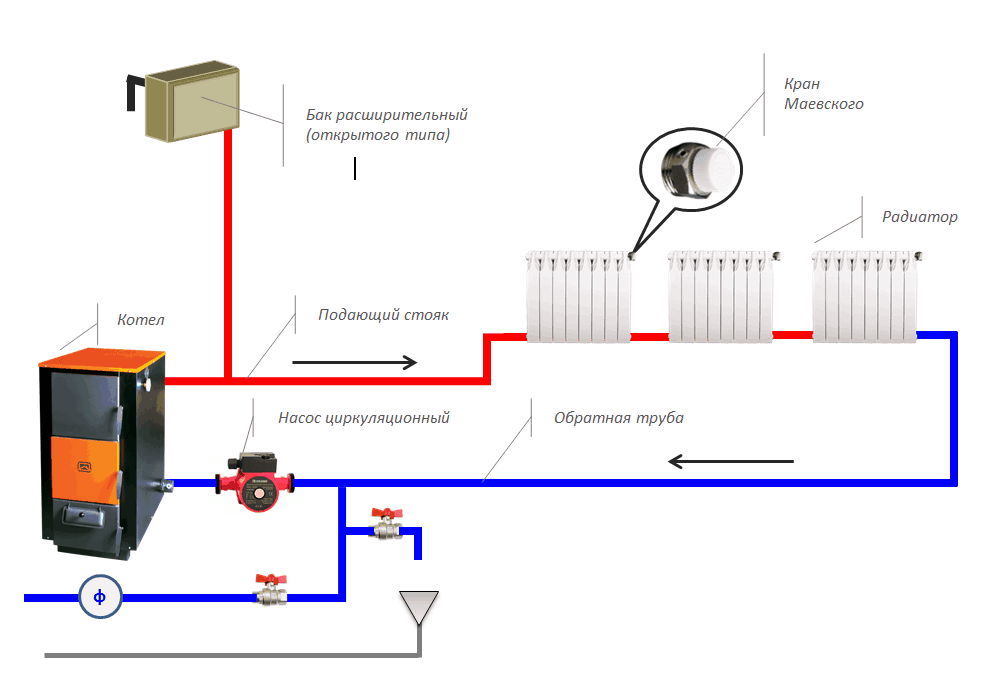

Отопительная система «ленинградки» открытого типа представляет собой конструкцию, где теплоноситель от нагревательного прибора поступает по магистрали в первый радиатор в цепи, затем в следующий и так доходит до конечного. После чего жидкость идет по обратному стояку снова в котел и далее по той же схеме.

Данный процесс циркуляции подразумевает, что объем теплоносителя при нагревании увеличивается, соответственно, его излишки должны выходить в специальный прибор.

При подключении радиаторов к системе могут быть использованы такие способы как последовательный, диагональный и параллельный. Самым оптимальным вариантом считается последний из них, так как каждый радиатор подключается отдельно к стояку, что позволяет демонтировать его при необходимости, при этом не отключая полностью отопительную конструкцию.

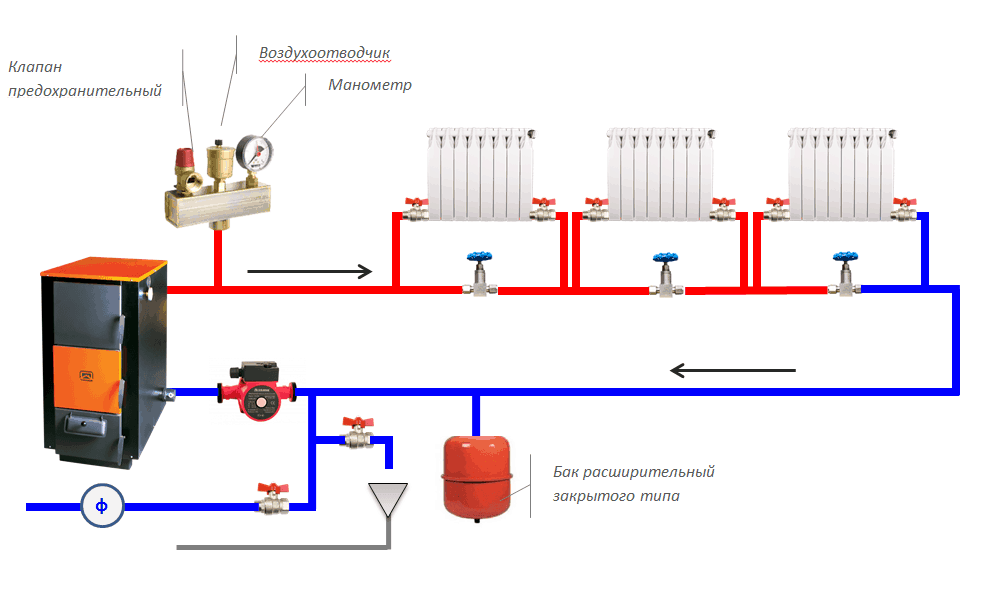

«Ленинградка» закрытого типа

Схема «ленинградки» закрытого типа.

Данная схема предполагает установку мембранного расширительного бачка, который создает в конструкции избыточное давление в пределах 1,5 атмосфер. Система закрытого типа нуждается в монтаже дополнительного оборудования, такого как манометр, воздухоотводчик и предохранительный клапан.

Как сделать отопление из полипропилена своими руками в частном доме

Перед установкой трубопровода разрабатывают схему всей конструкции, делают расчеты. Для монтажа понадобится котел, генератор, насос, трубы, а также группа безопасности, расширительная емкость, механизм для регулировки давления. На возвратной линии магистрали встраивают насос. Расширительный бак ставят впереди насоса. Систему безопасности размещают возле котла на подающей ветке. Трубы соединяют при помощи коллекторной гребенки и гидроразделителя. Если котел мощностью выше 50 кВт, крепят его с помощью металлических соединений. Между котлом и развилкой устанавливают трубы из металла, потом ставят армированный материал.

Монтируют отопление из полипропилена своими руками в теплом здании, температура не должна быть меньше +5°С. Перед работой рассчитывают пропускную способность труб, определяют их диаметр, от этого зависит теплоотдача. В маленькой котельной стенки покрывают огнестойким материалом.

Правила установки:

  • между стенами и прибором крепят теплоотражающий материал;
  • все батареи монтируют на одинаковом уровне;
  • ребра радиаторов должны располагаться вертикально;
  • возле оконного проема длина батареи должна составлять 75% размера окна;
  • центр радиатора располагают так, чтобы совпадал с серединой окна;
  • батарею от пола размещают на высоте 6-12 см, а от подоконника – 5-7 см.

При боковом соединении труб применяют двухтрубный и однотрубный тип отопления. Присоединение одностороннее, так как монтируют с одной стороны батареи. Ставят перед трубопроводом байпас и краны, это перемычки для легкого демонтажа батареи. Циркуляционный насос устанавливают на подающем трубопроводе, но можно его поставить и на обратной ветке. Для спуска воздуха понадобятся спускники или краны Маевского (они часто продаются уже встроенные в батареи).

Отопление из полипропилена своими руками со схемой нижнего подключения нужно для дизайнерского решения, чтобы труб не было видно. Внутри батареи есть встроенные шаровые краны, предназначенные для демонтажа приборов или установки их в систему. Нижнее подключение не применяют при обычной циркуляции воды. Чтобы избежать потери тепла, приобретают мощные радиаторы.

Диагональное подключение имеет минимальные теплопотери. Жидкость подается с одной стороны батареи, протекает по секциям и выходит с другой стороны прибора. Такое подключение эффективно для длинных радиаторов.

Монтажные работы:

  1. Для пайки трубопровода нужен паяльник. Устанавливают температуру на инструменте 270°С. Чем больше диаметр трубы, тем дольше нагревается деталь.
  2. Двумя насадками одновременно на паяльнике нагревают внешнюю и внутреннюю стороны трубы. Равномерно надавливают на обе детали, сгибают, инструмент не должен смещаться.
  3. Детали снимают с паяльника и состыковывают друг с другом, фиксируют на 1 минуту, чтобы полипропилен затвердел.

Сборка системы поэтапно:

  1. Батареи устанавливают в назначенном месте: у стен, у входа, под окнами, так чтобы тепло распределялось в доме равномерно.
  2. Определяют места расположения труб. Делают компенсационные петли, т. к. длина при нагреве полипропилена меняется.
  3. Навешивают котел и обвязывают его. Подсоединяют водопровод, газовый термостойкий котел крепят полипропиленовыми трубами.
  4. При коллекторной схеме подключают распределительную гребенку. При двухплечевой системе обходятся тройниками.
  5. Монтируют расширительный бак и компоненты безопасности. Объем бачка рассчитывают исходя из количества воды во всей системе.
  6. Крепят к стене или полу прибор. Если система с гравитационной циркуляцией, нужно соблюдать уклоны.
  7. Распределяют и монтируют трубы, присоединяют к ним радиаторы.
  8. Отключают приборы, закрывают все выходы заглушками. Пускают воздух (8-10 атм.). Если появились свищи, устраняют неполадки.
  9. Включают радиаторы, котел, бачок.
  10. Подают воду в систему, выпускают воздух, скопившийся в дальних точках.
  11. Проводят пробный пуск отопления. Проверяют трубы, стыки, батареи, чтобы нигде не протекало.
  12. Контролируют нагрев батарей.
  13. Трубы монтируют в пол, в стены или в короба.

Благодаря свойствам полипропилена пайка и монтаж труб происходит быстро, несложно, справиться с работой способен каждый. Нужно только приобрести паяльный аппарат для труб и закупить необходимые элементы отопления. Цена оборудования и инструментов гораздо ниже, чем стоимость услуг мастера, поэтому отопление в доме выгодно делать самостоятельно. В интернете много видео- и фотоматериалов, которые помогут смонтировать отопление.

Этап третий. Монтаж трубопровода

Пайка полипропиленовых труб по шагамСварка полипропиленовых труб враструб

При прокладке магистрали понадобятся:

  • трубы;
  • тройники;
  • шаровые краны;
  • заглушки;
  • переходники;
  • отводы;
  • муфты;
  • разъемные соединительные элементы;
  • резьбовые фитинги;
  • пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

Результат работыРезультат работыРезультат работы

Схемы систем по типам подвода теплоносителя

Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его секциям. Теплая вода имеет меньшую плотность, поэтому стремится вверх батареи, вытесняемая холодной — с большей плотностью.

Подвод теплоносителя может осуществляться множеством способов.

Распространенные варианты:

  • нижняя подводка;
  • верхняя;
  • диагональная;
  • боковая.

Визуально все выглядит так, как и называется: при нижней подводке трубы подключены к радиатору снизу, при верхней — сверху и так далее.

Однако все не так очевидно в конструкции самого радиатора. Для управления движением горячей воды по необходимому маршруту используются разного рода перемычки.

Разные способы подключения также предполагают использование конструктивных решений всей системы отопления. В одних случаях необходим расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы, техническое помещение должно быть обустроено над или под отапливаемым помещением.

С верхней подводкой

Радиатор имеет верхний и нижний горизонтальные коллекторы и вертикальные каналы, которые их соединяют.

При подключении труб в верхней части батарей существует опасность, что теплая вода будет обогревать только верхний коллектор. Для того чтобы этого избежать, перед последним ребром ставится перемычка. Таким образом, теплоноситель, перед тем как попасть в обратку, принудительно проходит через все секции. По сути, эта перемычка трансформирует верхнюю подводку в диагональную, что повышает теплоотдачу.

Если перемычка отсутствует, практикуется диагональная обвязка: труба, подающая теплоноситель, подключается вверху, а обратка — внизу.

С нижней подводкой

Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном этаже или подвале, главная труба подачи уходит вверх к расширительному баку, от которого обустраивается разгонный или стартовый участок. Высота этого участка трубы должна быть расположена на расстоянии не менее полутора метров выше первого радиатора. Труба подачи подключается в нижней части батареи, а с противоположной стороны подключается обратка. Таким же способом последовательно подключаются остальные радиаторы.

Если предполагается естественная циркуляция, при прокладке труб должен быть обеспечен уклон. Последний радиатор в цепочке должен быть выше котла, но не более, чем на три метра.

Оптимальным является установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.

Стоит учитывать, что в случае перебоев с электричеством, насос будет отключен, и полноценный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае наклон труб призван ее улучшить.

Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае отключен будет только аварийный участок.

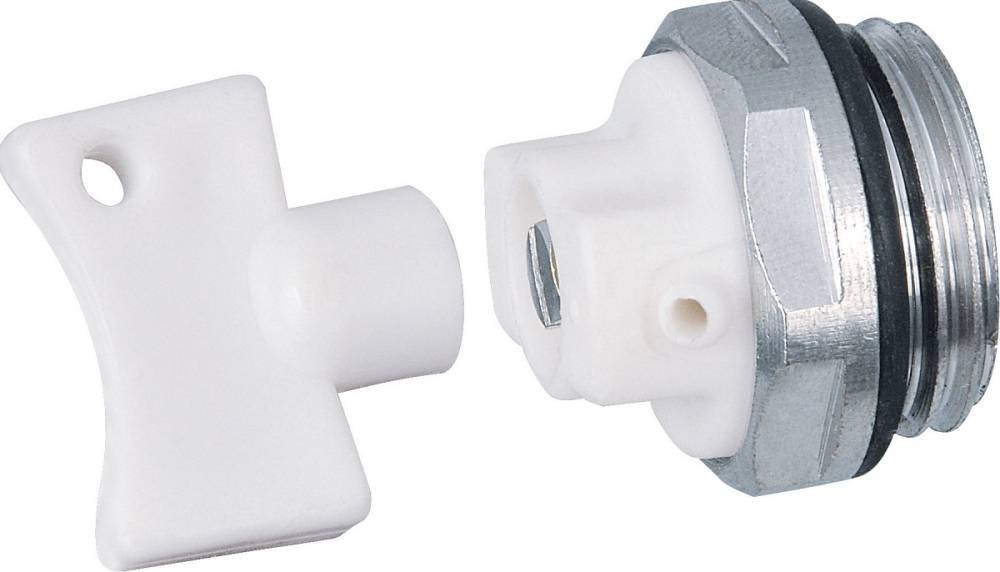

Кроме этого, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.

1 Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

  1. 1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
  2. 2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
  3. 3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
  4. 4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
  5. 5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск «разморозки» отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели

Стоит отметить, что недостатков у полипропиленовых трубопроводов практически нет, они скорее относятся к человеческому фактору: приобретать продукцию необходимо у проверенных поставщиков и при эксплуатации соблюдать рекомендуемый температурный режим. Также полипропилен чувствителен к механическим воздействиям и применение продукции на его основе в помещениях с существенными рисками повреждений (мастерских, цехах, сварочных) нецелесообразно, а порой и небезопасно.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

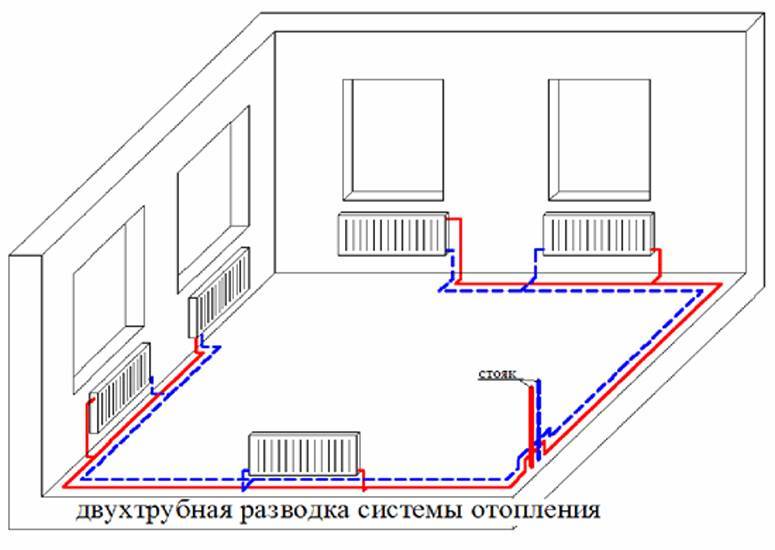

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

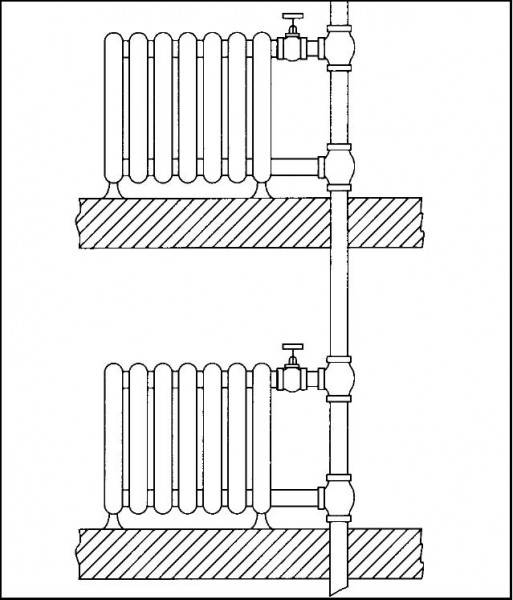

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

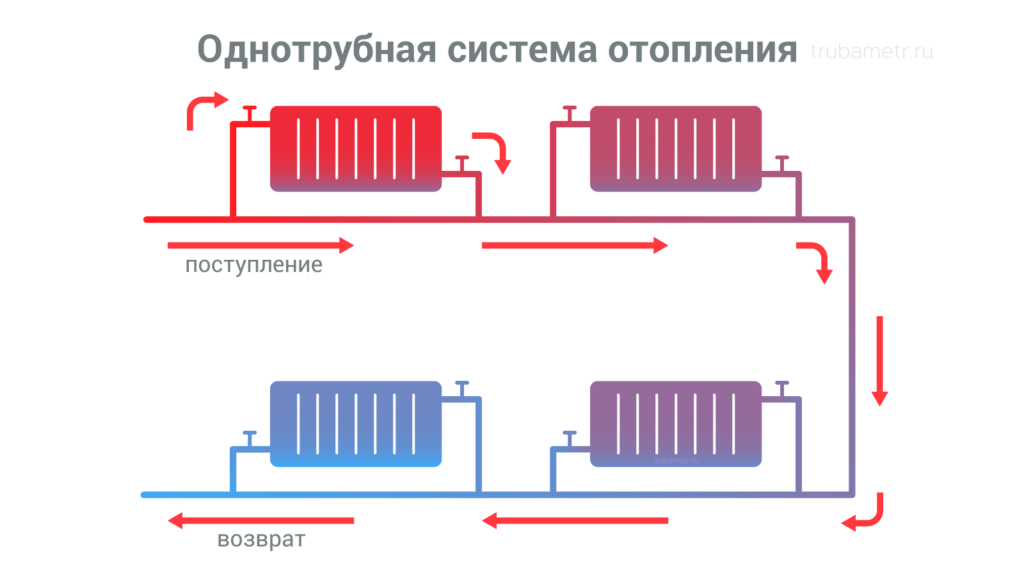

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

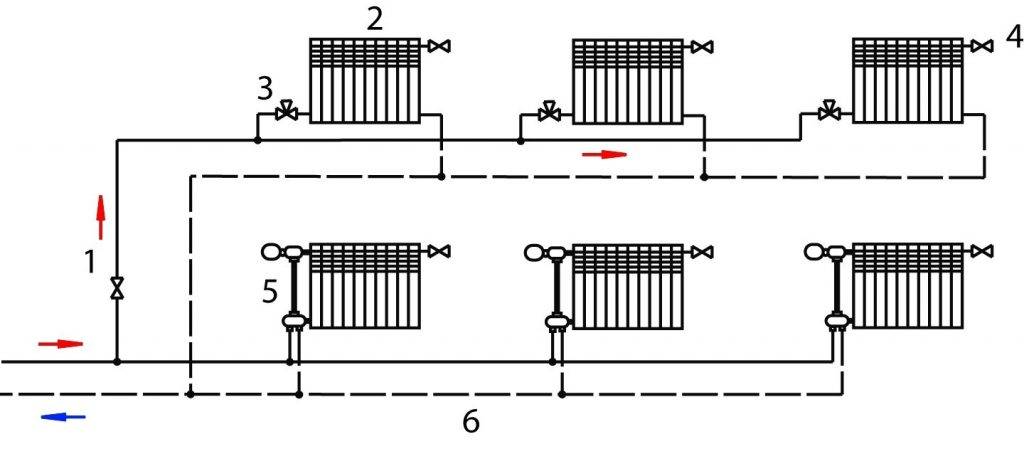

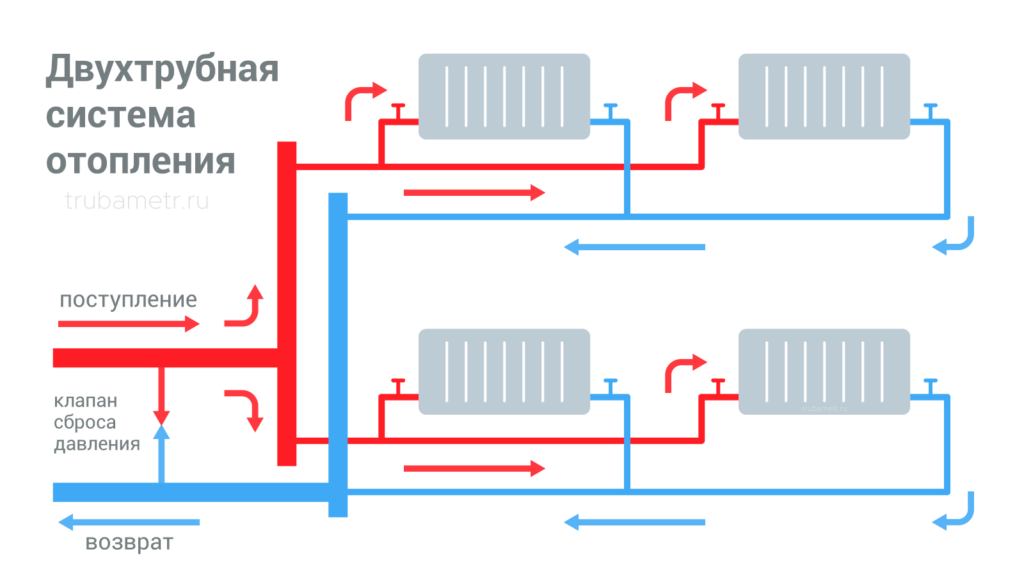

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

  • Равномерное распределение тепла по всему объекту.
  • Минимальные потери давления.
  • Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
  • Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

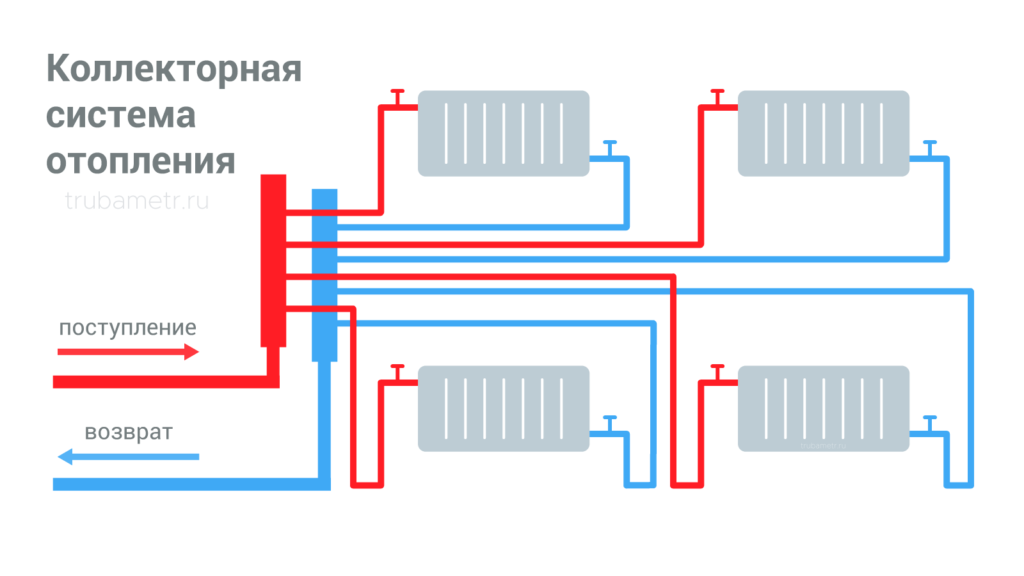

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

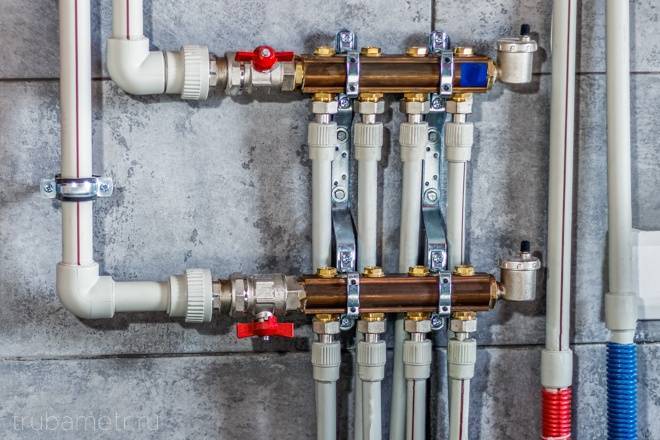

Коллектор

Достоинства коллекторной сети:

  • Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
  • Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
  • Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
  • Простой проектный процесс, без сложных расчетов.
  • Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что  собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Проектирование отопительных систем

Перед тем как провести отопление в частном доме своими руками, необходимо его грамотно запроектировать.

Если монтаж отопления осуществляется в загородном доме, то котел следует устанавливать в отдельном помещении. В квартире допускается его размещение на кухне или в прихожей. Помещение обязательно должно быть оборудовано вытяжной системой.

При планировании отопительной системы важно учесть, что обратный трубопровод не должен быть ниже подачи в котел, иначе циркуляция будет несколько затруднена или же совсем невозможна. Для этого нужно составить трехмерную схему трубопроводов с указанием нагревательных приборов, уровней прохождения ограждающих конструкций и углов поворотов

Стоит заметить, что выполнить отопление из полипропиленовых труб своими руками в частном доме значительно проще, чем любой другой системы. По плану рассчитывается длина трубопровода, количество соединительных и поворотных деталей.

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Заключение

Отопительная система из полипропиленовых трубопроводов на сегодняшний день получила свое довольно широкое распространение среди потребителей благодаря своим достоинствам, невысокой стоимости, надежности и простоте. Теперь и вы знаете, как производится монтаж системы отопления своими руками – из полипропиленовых изделий. Данная статья помогла вам убедиться, что осуществить монтаж данной системы отопления, в том числе сварку труб, можно самостоятельно, совершенно не прибегая к посторонней помощи. А главное, что применение такой системы возможно не только в одноэтажном строении, но и в многоквартирных домах.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
