Кондиционер для приточно-вытяжной вентиляции

Этапы монтажа вентиляции

При правильной установке систем вентиляции и кондиционирования происходит удаление из помещения загрязненного воздуха, обеспечивается равномерная подача и постоянная циркуляция, поддерживается оптимальный уровень температуры и влажности. Этот процесс производится в несколько этапов:

  1. выезд технолога;
  2. составление проекта;
  3. производство воздуховодов;
  4. поставка оборудования;
  5. монтаж вентиляции;
  6. установка систем автоматики;
  7. пусконаладочные работы;
  8. сдача объекта;
  9. акт прокрутки.

Каждый из этапов требует особого внимания и должен быть произведен с учетом нормативных актов. Вместе с этим согласуются с заказчиком график работ и монтажные схемы. Объем определяется типом оборудования и его производительностью. На стоимость проводимых работ влияет уровень сложности объекта, используемое оборудование, она рассчитывается в индивидуальном порядке. По завершению монтажа систем вентиляции и кондиционирования проводится пусконаладочная работа. После этого заказчик получает документацию, включающую в себя:

  • паспорт производителей;
  • инструкцию по пользованию оборудованием;
  • исполнительные
    схемы;
  • сертификаты;
  • акты испытаний и другие документы.

Монтаж вентиляции в Москве лучше доверить квалифицированным специалистам, обладающим необходимыми знаниями и навыками.

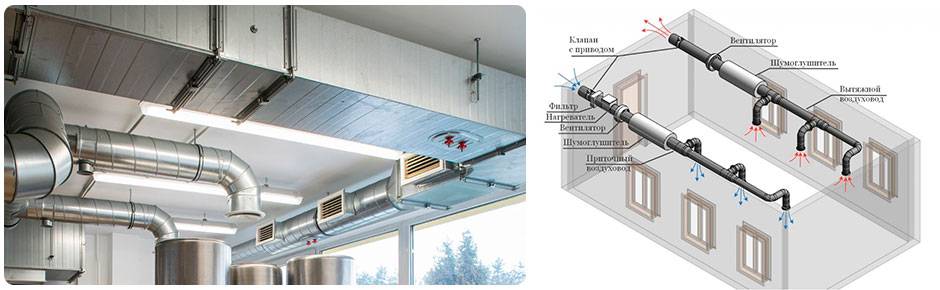

Системы приточной вентиляции

Системы вентиляции бытовых помещений могут иметь различную комплектацию и стоимость от нескольких сотен до десятка тысяч долларов. Самые простые и недорогие из них:

  • Оконный клапан, устанавливаемый в верхней части рамы пластикового окна и позволяющий свежему воздуху естественным путем попадать в помещение.
  • Приточный вентилятор, который монтируется в окне или отверстии в наружной стене. В нашей климатической зоне такие вентиляторы в жилых помещениях практически не используется.

Недостаток подобных простейших систем заключается в том, что зимой в помещение будет
поступать слишком холодный воздух, что может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета. Чтобы этого не происходило, в жилые помещения должен подаваться  воздух с температурой не ниже +18°C
(это, кстати, требование СНиП), поэтому в вентиляционной системе обязательно
доложен присутствовать калорифер с системой автоматики, которая регулирует его мощность и защищает от перегрева. Кроме этого, вентиляционная система должна иметь легкосъемный воздушный фильтр (иначе в дом вместе со свежим воздухом
будет попадать большое количество пыли) и хорошую шумоизоляцию. Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов: вентилятора, шумоглушителя, фильтра, калорифера и системы автоматики. Однако наборные системы занимают много места (обычно для их размещения необходимо отдельное помещение — венткамера) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Именно поэтому для вентиляции загородных домов, квартир и небольших офисных помещений чаще используют моноблочные приточные установки.

Приточная установка (ПУ) — это компактная система вентиляции, все компоненты которой собраны в одном шумоизолированном
корпусе (моноблоке). Благодаря такой конструкции моноблочные приточные установки  избавились от многих недостатков, свойственных наборным системам. Небольшие размеры и низкий уровень шума позволили размещать их на балконах или даже непосредственно в жилых помещениях, а подбор и настройка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку.

Далее мы расскажем о том, какие они бывают, а также о том, как
правильно выбрать приточную установку для квартиры, загородного
дома или офисного помещения.

Как работает режим вентилирования «Fan»и для чего он нужен

После включения вентилирования «Fan» в устройстве задействуется так называемый «вал» (он же вентилятор, он же барабан с лопастями), расположенный во внутреннем блоке. Воздух забирается из комнаты, фильтруется и снова подается в помещение. При этом разные по температуре слои воздуха перемешиваются и вся комната (квартира) имеет равномерный «градус». Это удобно когда, например, в сан узлах прохладнее, чем в жилых комнатах (или наоборот).

Так же опция актуальна когда, например, человек болеет – поток воздуха комнатной температуры может его освежить. Холодный же поток может только навредить. При наличии маленьких детей эта функция так же может спасти. Зная, что значит режим вентиляции в кондиционерах, проще разобраться, как и когда ей пользоваться. Режим включают в следующих случаях:

  • когда в помещении застоялся воздух – чувствуется, что рядом с батареями воздух горячий, а в коридоры не доходит тепло (или холод в зависимости от потребностей). У пола собрался холодный воздух, а у потолка более теплый, для комфорта человека температуру лучше выровнять;
  • в комнате присутствует неприятный запах или сырость – устраняется включением вала. При этом воздух прогоняется через имеющиеся фильтры (угольные, катехиновые, плазменные, бактерицидные и другие);
  • когда в комнате оптимальная температура и просто хочется побыть под потоком воздуха (не холодного и не горячего);
  • в помещении находятся больные люди или маленькие дети, которым холодный воздух противопоказан, а поток комнатной температуры не навредит.

Приточно-вытяжная вентиляция и канального кондиционирование квартиры

Достаточно простая, но эффективная система. Без изысков. Но куда лучше, чем отсутствие подобной в принципе. На момент фотографирования вентиляционная установка ещё не пришла (заказная позиция). Так что на балконе вы видите только предполагаемое место под её монтаж. При выборе системы кондиционирования для упрощения и удешевления объекта остановились на одном канальном кондиционере (который обеспечивает скрытый монтаж) и двух классических настенных инверторных кондиционера. При этом в качестве внешнего блока — мульти сплит-система на 3 кондиционера: экономим место под вывеску внешних блоков.

До момента выхода на объект создан проект вентиляции и кондиционирования. Ниже представлены четыре листа (значительно больший объём, конечно же, приходится на расчётную и результативную его часть):

Сводный план систем вентиляции и канального кондиционирования воздуха


Раздел проекта, посвящённый реализации канальной системе


План создания приточной вентиляции в городской квартире


Аксонометрическая схема каждой в отдельности систем

После согласования, утверждения со стороны заказчика, составления итогового коммерческого предложения (с подбором уже конкретного оборудования под проект) — заключение договора и выход на первый этап реализации.

Советы по выбору

Но правильно отобрать канальное вентилирующее устройство для квартиры или для дома, просто знакомясь с представленной производителями информацией, крайне сложно

Вернее, выбор сделать можно, вот только вряд ли он будет правильным Необходимо обязательно обращать внимание и на отзывы иных потребителей. Именно их мнение позволяет выявить сильные и слабые места каждого варианта

По понятным причинам лучше обращаться к независимым инженерам и проектировщикам, а не к тем, которых предлагает производитель, дилер или торговая организация

Профессионалы примут во внимание:

  • характеристики остекления;
  • площадь остекленного пространства;
  • общую обслуживаемую площадь;
  • целевое назначение помещения;
  • необходимые санитарные параметры;
  • наличие системы вентиляции и ее параметры;
  • способ обогрева и технические свойства оборудования;
  • уровень тепловых потерь.

Правильный расчет всех этих параметров возможен только после изучения особенностей самого объекта и целого ряда измерений. Подчас приходится использовать специальное программное обеспечение для проектирования воздуховодов и подбора хорошего канального оборудования. Только когда определены необходимые свойства каналов, потребности в поступлении воздуха и оптимальные места монтажа, можно браться за выбор самого кондиционера. Браться за этот выбор без проекта вовсе нет никакого смысла – проще выбросить деньги на ветер в прямом смысле

Также надо обращать внимание на:

  • функциональность;
  • потребление тока;
  • тепловую мощность;
  • возможность сушки воздуха;
  • комплект поставки;
  • наличие таймера.

Сравнение обычных и приточных кондиционеров

Распространенная среди пользователей ошибка заключается в том, что они считают любую систему кондиционирования вентиляционной. На самом деле в режиме активного воздухообмена с уличными воздушными массами могут работать только некоторые виды оборудования. Чтобы стало понятнее, для начала рассмотрим устройство обычной сплит-системы.

Кондиционеры бытового назначения, которые принято называть сплит-системами, представляют собой комплект из двух отдельных модулей, имеющих отличное друг от друга строение и расположенных в разных местах.

Первый модуль – испарительный блок, который устанавливают на пол, подвешивают на стену или частично маскируют потолочной облицовкой. Второй модуль – это выносное компрессорно-конденсаторное устройство, обычно монтируемое на фасаде здания.

Схема сплит-системы с настенным модулемСхема сплит-системы с настенным модулемСхематичное изображение устройства с внутренним модулем, закрепленным на стене. Два модуля соединены друг с другом тонкими трубками из меди, по которым перемещается фреон. Трубки прячут в штробы за декоративной отделкой или в пластиковые короба (+)

Принцип работы кондиционера прост. Через заборные решетки комнатный воздух поступает внутрь блока, где он охлаждается, а затем выводится через воздуховоды наружу. Смена температуры воздуха основана не на производстве холода, а на переносе тепловой энергии.

Носителем является фреон, поступающий в выносной модуль в газообразном состоянии, а возвращающйся в жидком. Чтобы перейти в газообразную фазу, фреон забирает часть тепла у отработанного воздуха в испарителе.

По сути дела, никакой замены воздушных масс не происходит, а охлаждение (а также нагрев и фильтрация) осуществляется путем рециркуляции. Приточное оборудование устроено иначе. Примером сплит-системы с организацией притока свежего воздуха является устройство канального типа.

Схема конструкции канального кондиционераСхема конструкции канального кондиционераСхема конструкции канального кондиционера, который выполняет функции вентиляции и регулировки температуры внутри помещения. Обязательный элемент конструкции – нагреватель, встроенный в трубу (+)

Конечно, обыкновенные сплит-системы просты в монтаже, обладают множеством дополнительных функций, имеют красивый современный дизайн, но они, в отличие от приточных, не освежают воздух в помещении – и это их главный минус.

Конструкция

Агрегат представлен в виде моноблочного узла, состоящего из корпуса, теплообменника, каплеуловителя, поддона для сбора конденсата.

  • Корпус оцинкованный. Размеры его стандартные, соответствуют типоразмерным рядами прямоугольных воздуховодов. Простоту установки обеспечивает фланцевое болтовое крепление
  • Непосредственно в стане расположены составляющие теплообменника. Он состоит из ряда медных трубочек, по которым проходят различные хладагенты, а также алюминиевых пластин, обеспечивающих расширение пространства охлаждения.
  • Идущие по теплообменнику воздушные массы, отдав свою энергию охлаждаются, преобразуюсь на холодной поверхности медных труб и алюминиевых пластинок в конденсат.
  • Сбор лишней влаги обеспечивает каплеуловитель. В него включены пластиковые ребра, по которым конденсат поступает в поддон, находящийся внизу корпуса. Эффективность каплеуловителя обеспечивается движением воздушных потоков больше чем 2,5 м/с, при минимальных показателях его можно не использовать.

Для бесперебойного спуска конденсата поддон монтируется только в горизонтальном положении. Слив лишней влаги осуществляется в поддоне, где предусмотрена дополнительная теплоизоляция и дренажная трубка.

Виды оборудования с подмесом

Как вы уже поняли, с заменой воздуха на свежий полноценно справляется только канальное оборудование с воздуховодами и нагревом. Однако некоторые модели других типов также могут осуществлять вентиляцию, но в пределах 10% от своей производительности.

Доля свежего воздуха часто именуется «подмесом», основную часть воздушных масс занимает обработанная во внутреннем блоке «отработка».

Традиционные настенные модели

Модели, внутренний блок которых монтируется на стену, являются наиболее востребованными для благоустройства жилых помещений.

Существуют модели, обеспечивающий комфортный микроклимат на площади 10 м², но есть и более мощное оборудование, рассчитанное на залы до 100 м². Не так давно появились инверторные модели, оборудованные приточно-вытяжным вентилятором.

Вне зависимости о того, работает ли кондиционер в режиме нагрева или охлаждения, параллельно может функционировать приточно-вытяжная система. Примером настенного устройства с функцией подачи воздуха с улицы является серия Air Exchanger известного бренда HITACHI.

Система очистки воздухаСистема очистки воздуха
Перед подачей в комнату воздушная смесь очищается системой фильтров от выхлопных газов, двуокиси углерода, формальдегида и др., при этом уничтожаются посторонние запахи

Настенный испарительный блок устанавливают в любом месте комнаты, но предпочтительным является зона возле окна. Чем короче магистраль между внутренним и наружным блоками, тем выше продуктивность работы оборудования. Настенные модели отличаются приятным оформлением и большим набором дополнительных опций.

Кассетные системы кондиционирования

Нередко в общественных зданиях можно встретить кондиционеры с внутренними модулями кассетного типа. Подобные системы подходят для обслуживания больших площадей – от 40 м² до 150 м². Они обладают высокой производительностью и выгодно отличаются минимальными показателями шума.

Монтаж кассетного блокаМонтаж кассетного блока
Рабочая часть моделей размещена над подвесной потолочной конструкцией, на виду находится только декоративная решетка стандартного размера 60х60 см. Подвижные части решетки управляются с пульта д/у или с панели регулировки, установленной на стене

Производительность кассетных кондиционеров – от 3 кВт до 15 кВт, основные функции – понижение температуры в зале или работа в режиме теплонасоса.

Распространена конструкция, в которой забор воздуха из зала осуществляется через центральное отверстие, а подача – по четырем направляющим в разные стороны. Если используется одна кассета, то ее монтируют в подвесную конструкцию в центре помещения.

На рынке можно найти и традиционные модификации, и кассетные системы с подмесом. Например, кондиционеры Airwell CK предназначены для установки мультисплит-систем и, благодаря встроенному обогревателю и воздуховодам, осуществляют дозированную подачу свежего воздуха.

Преимущества – красивый дизайн и высокая производительность, недостаток – установка только в подвесную конструкцию.

Напольно-потолочные устройства

В некоторых помещениях нет условий для монтажа кассетных моделей, а производительности настенных кондиционеров не хватает. В этом случае используют универсальные напольно-потолочные устройства, которые имеют крепления и для установки на пол, и для подвешивания к потолку.

Напольно-потолочный кондиционер DaikinНапольно-потолочный кондиционер Daikin
На выпуске напольно-потолочных устройств с подмесом 10% свежего воздуха специализируется японская компания Daikin. Новые приточные модели экономят до 30% электроэнергии и имеют высокую стоимость – от 60 тыс. руб. и выше

Кондиционирование осуществляется благодаря струе очищенного воздуха, которая направляется вдоль потолка или стены – в зависимости от места установки. Самая высокая мощность устройств – 15 кВт, но для относительно небольших помещений (40 м²) достаточно оборудования с параметрами 5-6 кВт.

Колонные модели сплит-систем

Как можно судить из названия, кондиционеры по своей форме напоминают колонны, устремленные к потолку. Они превосходят остальные виды по мощности (в среднем 17 кВт) и могут обслуживать помещения площадью до 180 м².

Принцип работы моделей колонного типа такой же, как и у предыдущих кондиционеров, однако они отличаются подачей очищенного воздуха. Струя направляется не вдоль стен и не в центр помещения, а в сторону потолка. Там охлажденный воздух расходится в разные стороны и опускается, вытесняя уже нагретый.

Колонный кондиционер General Climate GCКолонный кондиционер General Climate GC
Пример колонного устройства с режимом притока – General Climate GC. Воздухообмен составляет более 1900 м³/ч, а мощность обогрева – 22 кВт. Стоимость – 109 тыс. руб.

Рециркуляционные модели с частичным подмесом чистого воздуха обладают высокой производительностью, но уровень шума у них выше, чем у стальных видов – до 50 дБ.

Преимущества мультизонального кондиционирования

Мультизональное обслуживание помещений – это более совершенный вариант мультисплит-систем, который создает определенный микроклимат на большой площади. Принципиальное отличие от стандартных сплит-систем – увеличенная протяженность магистралей, соединяющих размещенные в различных местах модули.

  • к 1 выносному блоку можно подключить до 20 внутренних;
  • расстояние от внутренних модуле до внешнего – до 150 м (в некоторых случаях – более);
  • разница высот между модулями – 50 м.

Благодаря перечисленным параметрам выносной наружный модуль устанавливают в наиболее удобных удаленных местах – на чердаке, крыше, во дворе за ограждением и т.д.

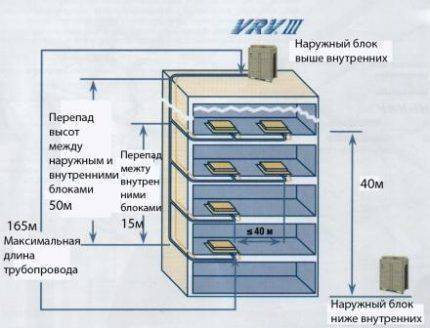

Схема возможного монтажа наружного блока. Если по каким-либо причинам нельзя осуществить монтаж на крыше, модуль устанавливают прямо во дворе дома, обеспечив безопасность

Мультизональная система более экономична, так как управление инверторным климатическим оборудованием позволяет изменять мощность системы в зависимости от числа функционирующих внутренних блоков.

При этом можно применять абсолютно различные по типу и производительности модули. Регулировку и контроль над работой всего оборудования можно производить в системном режиме, с одного пульта.

Сравнить обычную и инвертоную климатическую установку и получить представление об их плюсах и минусах вы сможете, прочитав предложенную нами статью. Перед тем как сделать решающий выбор стоит ознакомиться с полезной информацией.

Виды кондиционеров с приточной вентиляцией

Существует несколько разновидностей кондиционеров с приточной вентиляцией. В зависимости от специфики помещений может использоваться тот или иной из них.

Настенные модели с приточной вентиляцией

Модели, внутренний блок которых монтируется на стену, являются наиболее востребованными для благоустройства жилых помещений.

Существуют модели, обеспечивающий комфортный микроклимат на площади 10 м², но есть и более мощное оборудование, рассчитанное на залы до 100 м². Не так давно появились инверторные модели, оборудованные приточно-вытяжным вентилятором.

Вне зависимости о того, работает ли кондиционер в режиме нагрева или охлаждения, параллельно может функционировать приточно-вытяжная система. Примером настенного устройства с функцией подачи воздуха с улицы является серия Air Exchanger известного бренда HITACHI.

Настенный испарительный блок устанавливают в любом месте комнаты, но предпочтительным является зона возле окна. Чем короче магистраль между внутренним и наружным блоками, тем выше продуктивность работы оборудования. Настенные модели отличаются приятным оформлением и большим набором дополнительных опций.

Кассетные кондиционера с приточной вентиляцией

Нередко в общественных зданиях можно встретить кондиционеры с внутренними модулями кассетного типа. Подобные системы подходят для обслуживания больших площадей – от 40 м² до 150 м². Они обладают высокой производительностью и выгодно отличаются минимальными показателями шума.

Производительность кассетных кондиционеров – от 3 кВт до 15 кВт, основные функции – понижение температуры в зале или работа в режиме теплонасоса.

Распространена конструкция, в которой забор воздуха из зала осуществляется через центральное отверстие, а подача – по четырем направляющим в разные стороны. Если используется одна кассета, то ее монтируют в подвесную конструкцию в центре помещения.

На рынке можно найти и традиционные модификации, и кассетные системы с подмесом. Например, кондиционеры Airwell CK предназначены для установки мультисплит-систем и, благодаря встроенному обогревателю и воздуховодам, осуществляют дозированную подачу свежего воздуха.

Преимущества – красивый дизайн и высокая производительность, недостаток – установка только в подвесную конструкцию.

Напольно-потолочные кондиционеры с приточной вентиляцией

В некоторых помещениях нет условий для монтажа кассетных моделей, а производительности настенных кондиционеров не хватает. В этом случае используют универсальные напольно-потолочные устройства, которые имеют крепления и для установки на пол, и для подвешивания к потолку.

Кондиционирование осуществляется благодаря струе очищенного воздуха, которая направляется вдоль потолка или стены – в зависимости от места установки. Самая высокая мощность устройств – 15 кВт, но для относительно небольших помещений (40 м²) достаточно оборудования с параметрами 5-6 кВт.

Колонные сплит-системы с приточной вентиляцией

Как можно судить из названия, кондиционеры по своей форме напоминают колонны, устремленные к потолку. Они превосходят остальные виды по мощности (в среднем 17 кВт) и могут обслуживать помещения площадью до 180 м².

Принцип работы моделей колонного типа такой же, как и у предыдущих кондиционеров, однако они отличаются подачей очищенного воздуха. Струя направляется не вдоль стен и не в центр помещения, а в сторону потолка. Там охлажденный воздух расходится в разные стороны и опускается, вытесняя уже нагретый.

Пример колонного устройства с режимом притока – General Climate GC. Воздухообмен составляет более 1900 м³/ч, а мощность обогрева – 22 кВт.

Рециркуляционные модели с частичным подмесом чистого воздуха обладают высокой производительностью, но уровень шума у них выше, чем у стальных видов – до 50 дБ.

Современные модели

Выбирая кондиционер, в первую очередь, необходимо обратить внимание на мощность напора. Он должен превосходить сопротивление воздуховодов

Также важно учесть объем подачи охлажденного воздуха

Что касается производителей, то лучшими считаются японские и шведские компании, но и среди бюджетных китайских устройств можно найти неплохие варианты

Также важно учесть объем подачи охлажденного воздуха. Что касается производителей, то лучшими считаются японские и шведские компании, но и среди бюджетных китайских устройств можно найти неплохие варианты. Для сравнения можно рассмотреть несколько современных моделей от различных производителей:

Для сравнения можно рассмотреть несколько современных моделей от различных производителей:

  • Energolux — китайская фирма, которая предлагает модель SAD18D1-A. Это устройство рассчитано на обслуживание 50 квадратных метров. Стоимость составляет 47 тысяч рублей. Также у него есть ночной режим, позволяющий снизить уровень шума.
  • У известного производителя Electrolux есть модель EACD-09 H/Eu за 44 тысячи рублей. Она рассчитана на обслуживание 25 квадратных метров, дополнительных функций это устройство не имеет.
  • Фирма Toshiba выпускает RAV-SM140, рассчитанный на значительную площадь обслуживания — 125 квадратных метров. При необходимости такой кондиционер сможет обеспечить оптимальный микроклимат во всем доме или большой квартире. Его цена — 236 тысяч рублей.

При необходимости можно найти кондиционер под любой запрос — для охлаждения небольшой комнаты или целого дома, с дополнительными функциями и без них. Также есть бюджетные модели, этот ценовой сегмент на рынке представлен достаточно разнообразно.
