Приточно-вытяжные установки с рекуперацией тепла для частного дома

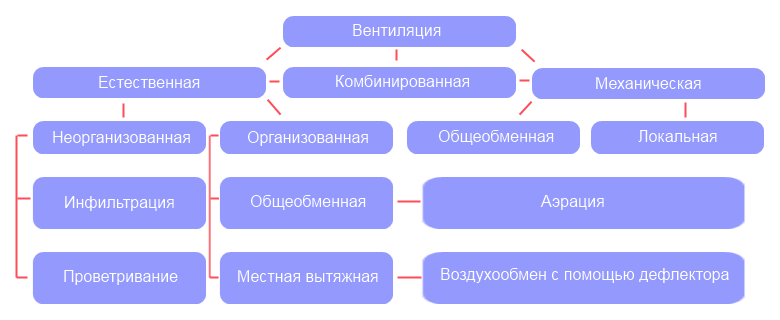

Какой бывает вентиляция?

Вентиляция — данная совокупность устройств и мероприятий для обеспечения нормального воздухообмена в здании. Исходя из этого понятия, классификация вентиляции делится таким образом:

Рассматривая по порядку каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить необходимый микроклимат, надо тщательно исследовать вопрос классификации вентиляционных установок и применять их в соответствии необходимыми параметрами. Виды вентиляции в жилых домах не очень отличаются от тех, которые устанавливаются в производственных и общественных зданиях.

Пошаговая инструкция по обустройству вентиляции

Сначала подготовьте то, что поможет вам организовать систему естественного воздухообмена:

  • пиломатериалы;
  • вытяжной клапан круглого сечения;
  • гофрированная труба;
  • вытяжная решетка и задвижки;
  • шуруповерт;
  • рулетка для измерений;
  • пила, желательно электрическая или бензиновая (но можно и обычную);
  • молоток;
  • саморезы по дереву;
  • уголок.

“Умная” система вентиляции.

Создание вентиляции с естественным побуждением предполагает обустройство двух вентиляционных отверстий. То, через которое в помещение будет поступать свежий воздух, располагается примерно в 10 см от пола. Вытяжное же отверстие, через которое воздух будет отводиться, делается под потолком. Эти два отверстия должны быть размещены на противоположных стенах.

В вентиляционные отверстия вставьте воздуховоды. Для вытяжного отверстия нужен воздуховод с высотой в 50 см, в приточное – достаточно 30 см. Закройте воздуховоды защитными сетками и установите козырьки.

Учитывайте и то, что эффективно работать она будет только в холодное время года

Если важно иметь качественную вентиляцию круглый год, лучше отдать свой выбор в пользу системы с механическим побуждением

Свои особенности есть у обустройства вентиляции подвальных помещений. В случае с ними порядок устройства естественной вентиляции будет иметь некоторые отличия.

Система также состоит из приточной и вытяжной труб. Для обеспечения хорошего воздухообмена трубы устанавливаются в двух уровнях. По возможности лучше разместить их в разных местах подвального помещения. Вытяжная труба располагается под потолком, а приточная – примерно в 0,5 м от поверхности пола.

В данном случае перемещение воздушных масс по вентиляционным трубам осуществляется благодаря разности удельных весов воздуха. Вытяжную трубу нужно вывести выше конька крыши. При несоблюдении данного требования получить устойчивую тягу невозможно. В пределах подвального помещения рекомендуется сделать утепление.

Обратите внимание на такой момент, как сечение воздуховодов. Его нужно подбирать с учетом площади подвального помещения. Если площадь подвала не превышает 6-8 м², то достаточно трубы размером 12х12 см

В случае если помещение имеет большую площадь, то и трубы должны иметь большее сечение. Можно установить всего одну трубу вентиляции, но в данном случае она должна иметь размер не меньше 15х15 см

Если площадь подвала не превышает 6-8 м², то достаточно трубы размером 12х12 см. В случае если помещение имеет большую площадь, то и трубы должны иметь большее сечение. Можно установить всего одну трубу вентиляции, но в данном случае она должна иметь размер не меньше 15х15 см.

При желании вы можете не покупать трубы, а сделать их самостоятельно из досок. Все трубы должны быть правильно подогнаны. Конструкция обязательно оснащается заслонками и задвижками, благодаря которым вы сможете регулировать тяги и исключать риск появления сквозняков. Можно установить одну трубу вентиляции с ветроулавливателем. После установки она разделяется по вертикали на два канала. По одному из них воздух будет поступать в помещение, по второму – выводиться на улицу. Трубу необходимо утеплить. Чтобы получить возможность регулировки интенсивности воздухообмена, установите задвижку.

Таким образом, нужно оценить особенности помещения, уточнить, сколько людей будет в нем находиться, и уже на основании этих условий решать, будет ли достаточно вентиляции с естественным побуждением либо же нужно организовывать механическую систему. Удачной работы!

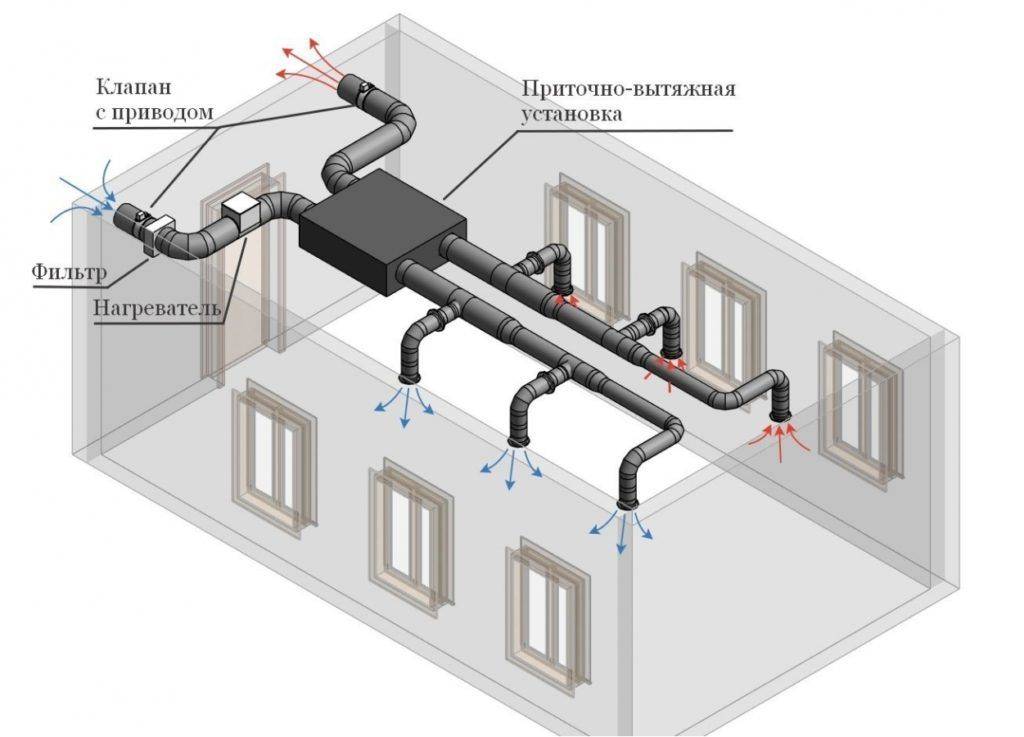

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.

Система вентиляции обеспечит очищение приточного воздуха путем фильтрации, его нагрев, охлаждение, а иногда и увлажнение

Система приточно-вытяжной вентиляции с рекуператором

Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.

Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом. В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

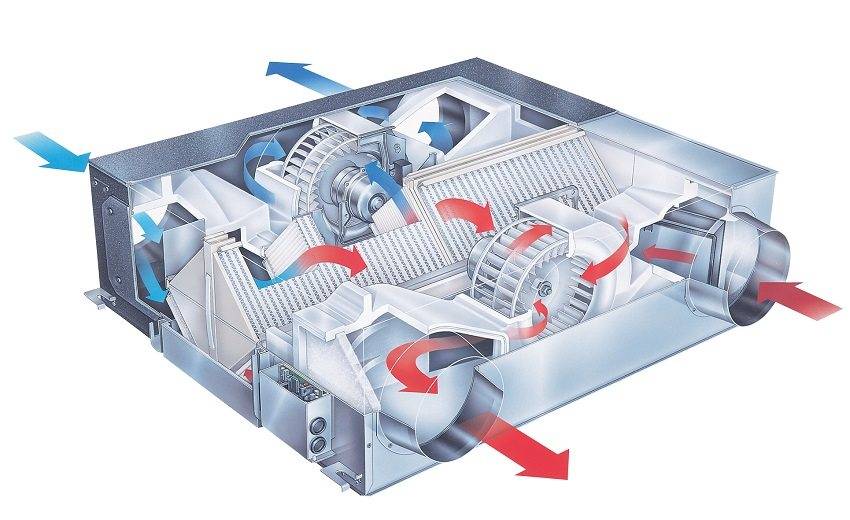

Принцип работы рекуператора с подогревом

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы. Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.

Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

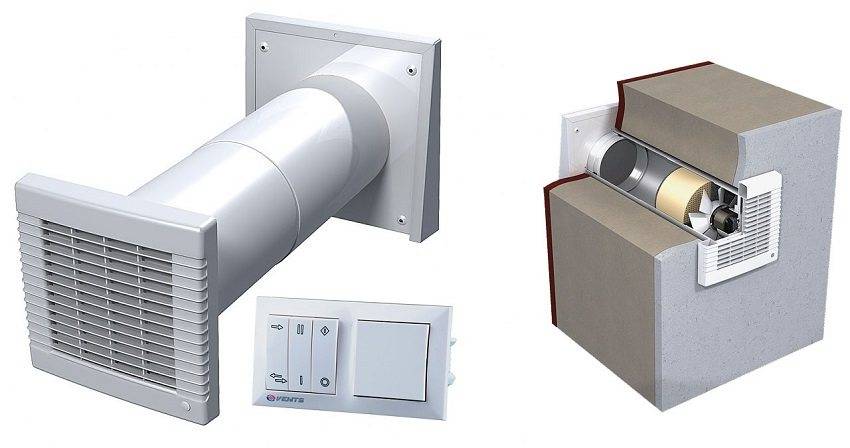

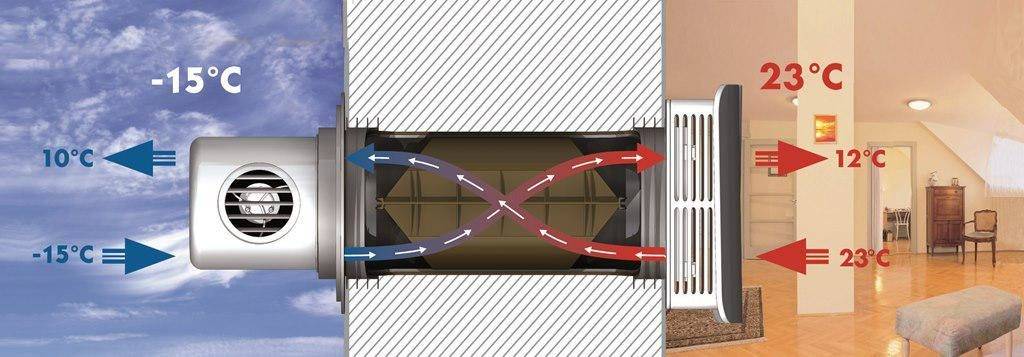

Рекуператор легко установить в стеновом отверствии дома

Система приточно-вытяжной вентиляции с кондиционированием

Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха. Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.

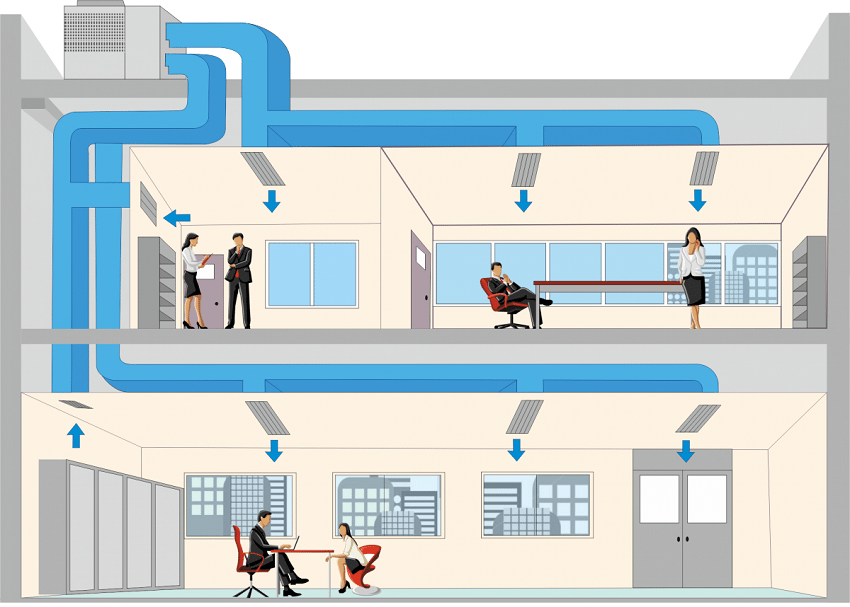

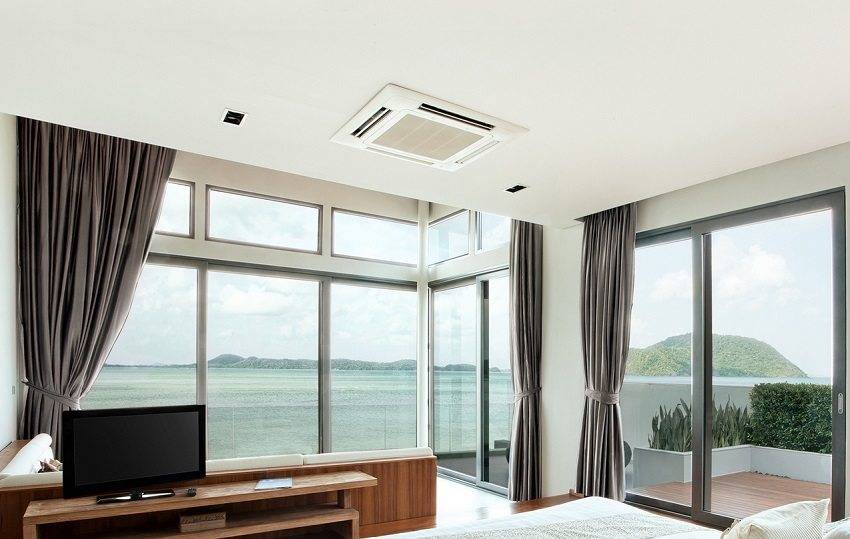

Схема комбинированной приточно-вытяжной системы с вентиляцией и кондиционированием

Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:

  • нет необходимости во внешних сетях трубопровода и выносных блоках;
  • незначительная степень шума;
  • небольшие габариты и вес;
  • простота в управлении.

Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

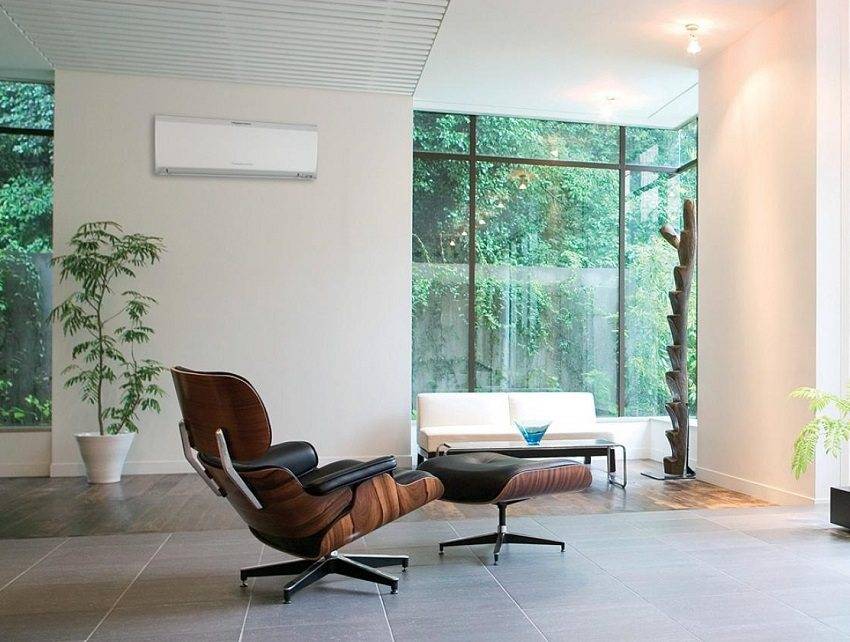

Очищенный воздух — залог здоровья и комфорта

Система вентиляции с принудительным охлаждением

Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:

  • блок водяного охлаждения;
  • компрессорно-конденсаторный блок;
  • блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).

Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.

Автоматическое управление системой вентиляции позволяет легко создать комфортные условия обитания

Особенности конструкции

Как мы уже указывали выше, существуют приточные и вытяжные установки. Сегодня же, наиболее распространена их работа в паре, то есть имеет место существование некоторого комбинированного варианта, объединяющего два предыдущих вида. И этим решением стала приточно-вытяжная система. Рассматриваемая разновидность вентиляционной установки состоит из двух составляющих элементов – вытяжной и приточной системы. Важным условием является их совместная сбалансированная работа. В противном случае становится реальной угроза возникновения разного рода сквозняков.

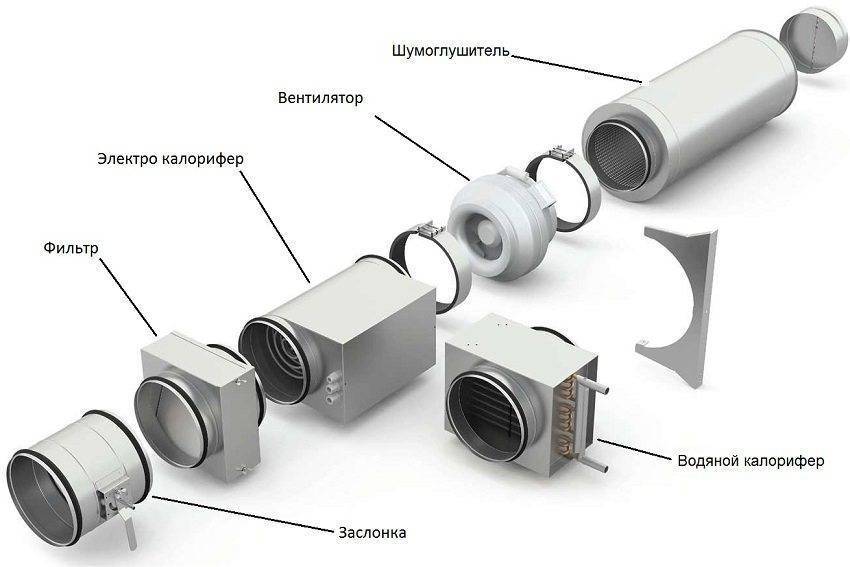

Конструкция вентиляционной установки

Весь принцип действия приточно-вытяжных вентиляционных установок направлен на то, чтобы обеспечивать равномерные процессы притока свежего и вывода отработанного воздуха за пределы помещения. Одной из примечательных особенностей конструкции рассматриваемой системы вентилирования является оборудование её специальным теплообменником.

Специалисты называют его рекуператором, основная задача которого состоит в применении тепла выводимых воздушных масс с целью прогрева привлекаемого воздуха. Отдельные экземпляры обладают возможностью в выполнении также и влагообменных операций с выводимым воздухом. Приточно-вытяжные системы вентилирования, которые позволяют применять утилизацию тепла, нашли своё достаточно широкое использование в крупных офисных помещениях, а также в залах и даже в жилых постройках и т.д.

Конечно же, наилучшим вариантом станет одновременное использование приточной и вытяжной вентиляции. В то же время, существуют и такие варианты, когда используется только одна из них. Это снизит затраты на установку и дальнейшее обслуживание системы. Для начала разберёмся в том, что это такое – чисто вытяжная вентиляция. Она предусматривает вывод за пределы помещения отработанного воздуха. С этой целью обычно используются вентиляторы. Но как быть с поступлением свежего воздуха? Этот вопрос решается естественным образом благодаря инфильтрации.

Принцип работы вентиляции

Что же касается приточной разновидности вентилирования, то она предусматривает привлечение свежего воздуха в помещение принудительным путём. Им же и вытесняются отработанные воздушные массы. Если говорить о видах исполнения вентилирования приточного типа, то оно может быть как канальным, так и бесканальным. Существует и другая классификация, которая подразделяет рассматриваемый тип вентиляции на общеобменную и местную. Так, к примеру, первый тип предусматривает поступление свежих воздушных масс на всю площадь помещения. Что касается местной, то воздух проводится в некоторые конкретные места. Стоит также отметить и то, что последняя используется, в первую очередь, в промышленной сфере. Она может выполняться также и как приточно-вытяжная система вентиляции.

В настоящее время абсолютно все установки приточного типа работают согласно двум технологиям. Если быть точнее, то за основу берётся либо вытесняющий, либо перемешивающий принцип. Таким образом, если вентилирование будет осуществляться перемешиванием, то свежие воздушные массы будут просто подаваться в пределы рабочей зоны, которые будут привлекать в движение больше воздуха в пределах помещения. Однако, приточные установки, работающие по принципу перемешивания, характеризуются невысокой эффективностью, особенно если сравнивать со способом вытеснения. В то же время, рассматриваемый метод отличается простотой в обустройстве и экономичностью в использовании.

Возможные неисправности и ремонт

Многие дефекты системы вентиляции могут быть незаметны неспециалисту в течение долгих лет. Поломки способны исподволь разрушать структуру, ухудшая ее качество и технические характеристики. Чаще всего встречаются:

  • дефекты коробов;
  • негерметичность закрытия камер;
  • слишком плохая проходимость в воздуховодах;
  • слабые соединения в районе стыков.

Чтобы установить причину, необходимо специальное тестовое оборудование и высокая квалификация мастера. Проводя профилактический осмотр, устанавливая дефекты вентиляционного оборудования, профессионал без всяких сложностей сможет найти подобные огрехи. Чаще всего устранить их не представляет какой-либо трудности. Поводом для возникновения дефектов могут быть:

  • неправильные монтажные работы;
  • неправильная работа с соединительными узлами;
  • коррозия материалов;
  • отсутствие должного профилактического осмотра.

Практически везде можно наблюдать пресловутый «человеческий фактор». Неисправности проявляют себя такими признаками:

  • высокий шум;
  • снижение уровня воздухообмена;
  • чрезмерный расход эклектической энергии;
  • появление духоты и повышенной влажности в помещениях.

О том, как просто установить вытяжную вентиляцию в туалете и в ванной, смотрите в следующем видео.

Назначение приточно-вытяжной вентиляции: преимущества и недостатки

Самая распространенная вентсистема – с естественным передвижением воздушных потоков. Она прекрасно справляется со своими функциями поставки воздуха, снабженного кислородом и удалением отработанных масс, в том случае, если их движению ничего не мешает. Принцип ее работы основан на физических законах:

  • разница температур и давления в нутрии помещения и за его пределами;
  • разница давления в комнате и в месте установленной вытяжки (обычно – на крыше);
  • ветровое давление.

Достоинства приточно-вытяжной системы заключаются в том, что для ее устройства не требуется специальное оборудование. Отсутствие вентиляционных устройств не предусматривает и их обслуживание, расходов на электроэнергию.

Конструкция приточно-вытяжной системы

Недостатки:

  • Металлопластиковые или деревянные герметичные окна и двери.
  • Вентканал засоренный мусором, снегом, продуктами жизнедеятельности птиц, их гнездами.
  • Обмерзание, следовательно, уменьшение или полная закупорка вытяжной трубы в холодное время года.
  • Неправильно устроенная вытяжка над крышей, из-за чего она попадает в зону ветрового подпора. Потому, вытяжная труба должна возвышаться над коньком крыши не менее, чем на 50 см.
  • В многоэтажном доме – соседи могут нарушить венткороб во время ремонта.
  • Обратную тягу может «организовать» мощная кухонная вытяжка, которая прерывает поток отработанного воздуха в сторону санитарных комнат и начинает тянуть не только газы и пары из кухни, но и из вентотверстий.

Во-вторых, так как принцип работы основан на разнице температур, то вентиляция правильно работает только в холодное время года или в ночное время.

Основные виды рекуператоров

В зависимости от конструктивных особенностей выделяют несколько видов рекуператоров, которые чаще всего устанавливают в жилых помещениях, например, в загородных и частных домах. Каждый из них описан ниже.

Пластинчатый рекуператор

Сразу выделим важное преимущество теплообменного аппарата данного типа – низкая стоимость. При этом инженерам удается «выжимать» максимум эффективности из таких систем

Максимальной энергоэффективности удается добиться в том случае, если в качестве материала изготовления был выбран алюминий. В свою очередь устройства, изготовленные из пластика, могут обеспечить более эффективную вентиляция, но стоят немного дороже. Наилучшим образом себя зарекомендовали целлюлозные рекуператоры. Но их нельзя эксплуатировать в условиях повышенной влажности воздушной среды.

Рекуператор роторного типа

Ввиду принципа работы пластинчатого теплообменника, ему свойственен один важный недостаток – обмерзание в холодное время года. Что касается роторной системы, пластины расположены внутри и перемещаются вместе с воздухом. Производительность системы увеличивается за счет возможности влияния на скорость вращения ротора. Однако, есть и серьезный недостаток роторных систем – необходимость в частой замене фильтров, что в целом повышает эксплуатационные затраты.

Крышный

Эти системы чаще всего устанавливают на объекты хозяйственного назначения: склады, гаражи, ангары и прочие. К ключевым преимуществам систем данного типа относят простоту монтажа и высокую эффективность работы. Использовать в домашних условиях такие рекуперационные системы нецелесообразно с экономической точки зрения, так. Как они являются дорогостоящими.

Гликолевый

Эти системы позволяют объединять два контура, по которым движется воздушная среда, – всасывающий и вытяжной. При этом удается подключать даже воздушные каналы, находящиеся на довольно большом расстоянии друг от друга. Для теплообмена используют специальное вещество – гликолевую жидкость, которая выполняет роль теплоносителя. Поскольку чистое вещество используют крайне редко, чаще всего в системе циркулирует водно-гликолевый состав. Монтаж теплообменных аппаратов осуществляют в противоточном ходе относительно потока воздушной среды. Прямым способом могут подключить только непрофессионалы, поскольку такой вид монтажа приводит к существенному снижению эффективности работы системы. В зимнее время дополнительно используют конденсатосборники с каплеуловителями. Поскольку воздух засасывается из окружающей среды практически напрямую, систему дополнительно комплектуют фильтрами грубой очистки.

Устройство и состав

Как оборудованные электроприводом, так и работающие на основе конвекции, системы содержат три основных разновидности оборудования:

  • генерирующие поток воздуха;
  • обрабатывающие его;
  • распределяющие приходящий поток.

В автономном режиме могут работать нагреватели воздуха, фильтрующие системы, увлажняющие установки и охлаждающие аппараты. Однако все эти агрегаты бывают и встроенными в более сложные комплексы. Для обеспечения потока воздуха применяют воздуховоды, клапанные и диафрагменные узлы, щелевые механизмы, плафоны, панели и решетки. Решетчатая конструкция отличается впечатляющим декоративным обликом и эффективно сдерживает проникновение в дом через вентилирующие каналы того, что так проникать не должно. Роль клапанов состоит в отсечении проникновения уличного воздуха, если вентиляционный комплекс отключен.

Естественная вентиляция

Перемещение воздуха в системах естественной вентиляции происходит:

  • вследствие разности температур наружного (атмосферного) воздуха и воздуха в помещении, т.н. «аэрации»;
  • вследствие разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством (дефлектором), установленным на кровле;
  • в результате воздействия так называемого ветрового давления.

Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30 % предельно допустимой в рабочей зоне. Аэрацию не применяют, если по условиям технологии производства требуется предварительная обработка приточного воздуха или если приток наружного воздуха вызывает образование тумана или конденсата.

В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжелый наружный воздух, поступая в здание, вытесняет из него менее плотный теплый воздух.

При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

В системах естественной вентиляции, в которых перемещение воздуха создается за счет разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с.

Воздействие ветрового давления выражается в том, что на наветренных (обращенных к ветру) сторонах здания образуется повышенное, а на подветренных сторонах, а иногда и на кровле, — пониженное давление (разрежение).

Если в ограждениях здания имеются проемы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, обдувающего здание, а также, соответственно, от величин возникающих при этом разностей давлений.

Системы естественной вентиляции относительно просты и не требуют сложного дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.

Местная вентиляция в производстве

Одним из важных вопросов охраны труда в любом производственном цехе и на целом предприятии является общая и местная вентиляция. Особенно важны применяемые системы в отраслях металлургической, химической и легкой промышленности. Устройства местной вентиляции применяются на каждом рабочем месте, где процесс деятельности рабочего не проходит бесследно (образовывается дым, испарения, поднимается пыль и т.д.).

Вентиляция производственных помещений, оснащенная в отведенных местах, может проводиться при помощи:

  • воздушного душа;
  • завесы;
  • вытяжных зонтов;
  • отсасывающих панелей;
  • отсосов;
  • вытяжных шкафов.

К разновидности приточной системы относят воздушный душ и оазис. Такие устройства локального назначения позволяют подавать чистый воздух в рабочую зону, обеспечивая человека необходимой безопасностью.

Вентиляция производственных помещений может быть и общей. Ее преимущество – обеспечение воздухообмена во всем здании или в его отдельном этаже. Местную же систему, характеризует локальное действие, на отдельную точку, зону или участок. Несмотря на более высокий КПД для производства, устройство общей системы воздухообмена уступает локальным установкам в целесообразности применения в рабочем процессе. То есть, первоочередное – это здоровье работника, который находится в условиях повышенной концентрации вредных химических газообразных веществ.

Цены на рекуператоры

В поисках рекуператора мы встретим устройства стоимостью от трех до дюжины тысяч рублей

Что мы получаем, заплатив больше? Вероятно, продукт уважаемой марки, но это не должно быть гарантией того, что устройство будет соответствовать нашим ожиданиям. Обратите внимание на детали его реализации. Например, герметичность его корпуса, его жесткость и хорошая тепло- и звукоизоляция очень важны. В этом отношении самые дешевые продукты определенно уступают более дорогим

В этом отношении самые дешевые продукты определенно уступают более дорогим.

Рекуператор обычно работает в течение всего года без перерывов, поэтому обязательно используйте вентиляторы хорошего качества, желательно от известного производителя. Они должны быть не только долговечными, но и тихими и энергосберегающими. Бывает, что по привлекательным ценам предлагаются устройства, которые потребляют столько электричества, что его стоимость сокращает экономию за счет рекуперации тепла более чем вдвое. Конечно, насколько велика эта экономия, зависит, прежде всего, от эффективности теплообменника.

Интересно, является ли его стоимость, заявленная продавцом, надежной. Что касается продукции неизвестных брендов, часто случается, что в этом направлении не проводилось никаких исследований. Немногие рекуператоры способны восстанавливать почти 90% тепла и являются устройствами, относящимися к самым дорогим. Дешевые продукты с заявленной эффективностью 90% фактически восстанавливают почти вдвое меньше.

Способ защиты рекуператора от замерзания оказывает большое влияние на эффективность. В более дорогих устройствах для этой цели используются современные системы управления, благодаря которым снижается эффективность рекуперации тепла при отрицательной температуре. Платить за это, разумеется, не имеет смысла, если мы намерены создать наземный теплообменник. Но тогда вы должны быть готовы к дополнительным расходам от четырех до почти десяти тысяч рублей в зависимости от того, из каких материалов мы это сделаем (самые дорогие – это специальные трубы с антибактериальным покрытием) и к каким трудностям, связанным с геологическими условиями или небольшим пространством, мы столкнемся.

Вытяжные вентиляционные установки

Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.

Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).

Вытяжная вентиляционная установка

На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.

Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.

Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию. Для этих целей, в вытяжных установках такого типа задействуют:

Для этих целей, в вытяжных установках такого типа задействуют:

  • специальные вентиляторы, отводящие дым и тепло;
  • воздуховоды из огнеупорных и тугоплавких материалов;
  • особые противодымные и противопожарные клапаны.

Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.
