Как пользоваться клещами для обжимки наконечников электрических проводов

Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки

Основные типы клещей

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы. Клещи обжимные.

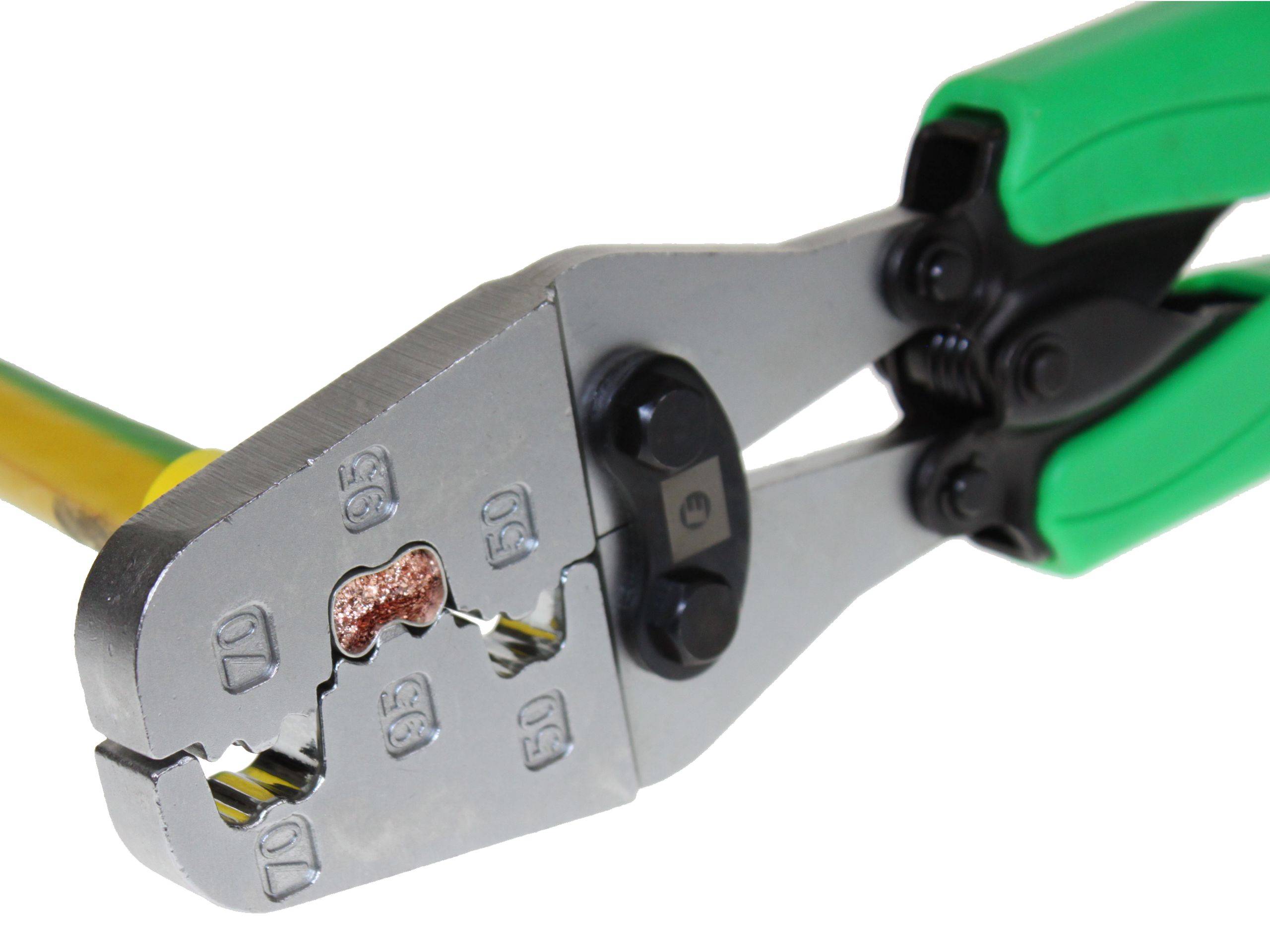

Пассатижные

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

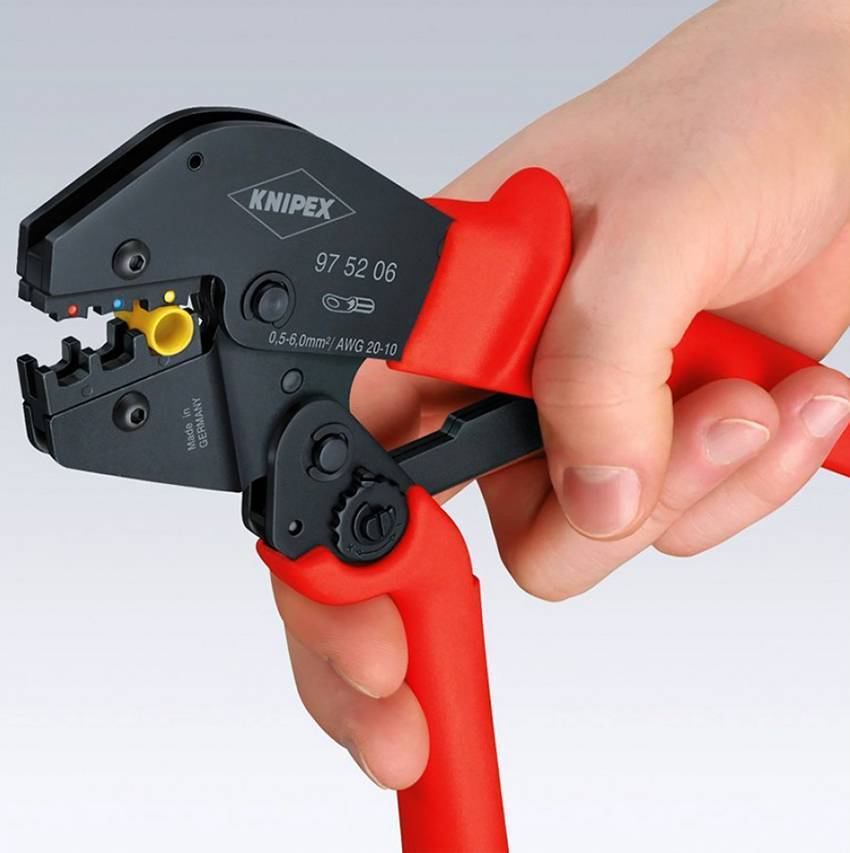

Клещи со съёмными матрицами

Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников.

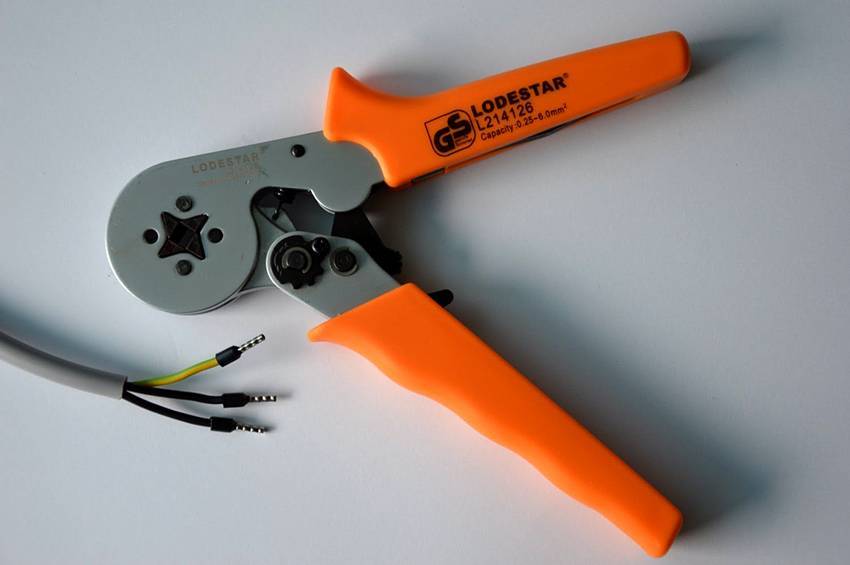

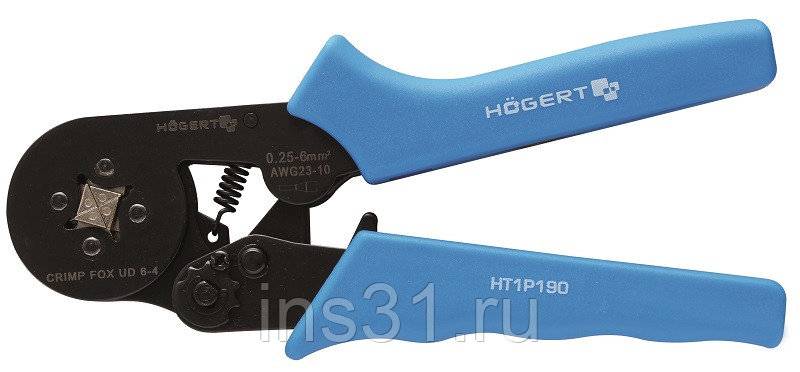

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции.

Конструктивные особенности переставных клещей

Поскольку переставные клещи являются наиболее универсальным инструментом, стоит более подробно познакомиться с их конструктивными особенностями. По типам используемого механизма клещи переставные подразделяются на инструменты двух категорий.

Переставной механизм может состоять из оси, закрепленной на подвижной губке инструмента, и паза на неподвижном зажимном элементе, который представляет собой ряд совмещенных окружностей. На оси, чтобы ее можно было перемещать по пазу и тем самым регулировать степень разжимания губок, специально вырезан сектор. Работает данный переставной механизм следующим образом: ось для перемещения по пазу поворачивается таким образом, чтобы ее скос располагался параллельно боковой стороне выреза. Расположив ось таким образом, переставные клещи выставляют на требуемый размер разжимания губок.

Клещи с пазами на неподвижной части.

Более распространенными являются переставные клещи, механизм разжимания губок которых выполнен по так называемой американской системе. На неподвижной губке таких клещей имеется ряд круговых проточек, по которым перемещается «прилив», выполненный на подвижной рукоятке инструмента.

Клещи с круговыми проточками.

Чтобы отрегулировать степень разжимания клещей, необходимо совершить следующие действия:

  1. Вывести «прилив» из его зацепления с боковыми стенками проточек.
  2. Развести губки клещей на максимальное расстояние друг относительно друга.
  3. Выставить рукоятки инструмента в требуемом положении и снова свести их.

Клещи переставные, оснащенные механизмом второго типа, считаются более надежными и простыми в использовании.

Многие специалисты при сравнении клещей переставных сантехнических с обычными разводными ключами подчеркивают, что первые более просты в использовании, требуемая степень разжимания их рабочих губок осуществляется более оперативно. Как правило, разводные клещи, оснащенные переставными механизмами как первого, так и второго типа, имеют порядка семи фиксированных положений зажимных губок.

Плоскогубцы

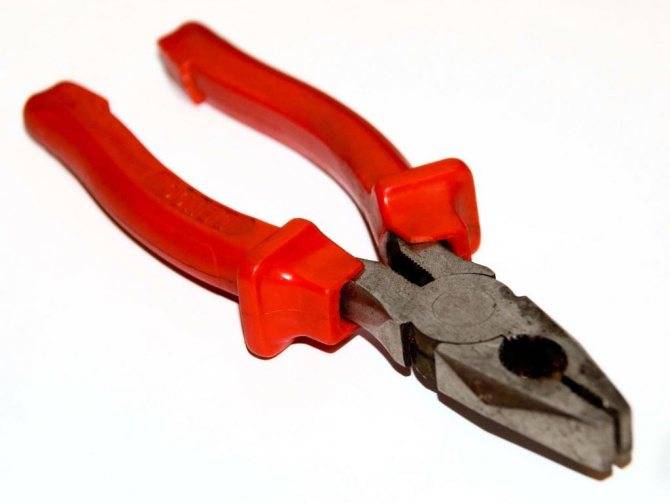

Плоскогубцы – это разновидность клещей, у которых плоская рабочая поверхность. Зачастую она снабжена мелкими насечками. Они предназначены для захвата и удержания сравнительно небольших деталей. Для удобства работы с деталями иногда применяют сразу два таких инструмента. Они могут иметь разнообразные формы рабочих поверхностей, вследствие чего у них и появилось свое название: длинногубцы, утконосы, узкогубцы. Зачастую плоскогубцы снабжают режущими кромками, предназначенными для перекусывания проволоки.

Плоскогубцы комбинированные называют и пассатижами. Такие инструменты включают в себя плоскогубцы, снабженные режущей кромкой для перекусывания гвоздей и проволоки, зубчатые выемки, предназначенные для удержания трубок, гаек и иных цилиндрических деталей.

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Конструкция клещей

Процесс обжима довольно простой. В то время, когда гильза или ТЭЩ насажены на провод, подтянут матричный узел инструмента — ручки совмещают, и осуществляется контакт. Тем не менее, в процессе монтажа, как правило, не все так удачно. Иногда даже при качественно обжатом соединении, по прошествии времени на открытом пространстве контакты зачастую слабеют.


Виды клещей

По методу использования клещи изготавливаются:

  • Двугранные;
  • четырехгранные;
  • шестигранные.

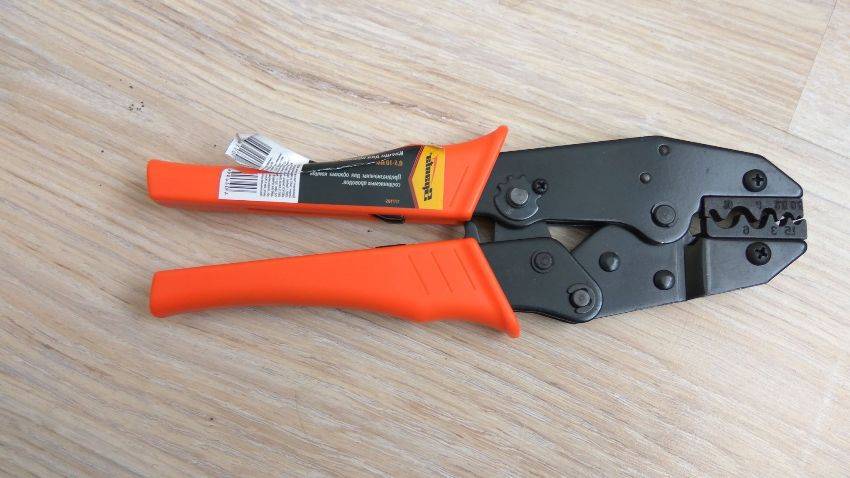

Конструкционно такие инструменты имеют различия, но принцип работу у них одинаковый Более простой механизм воздействия имеют 2-губочные клещи, внешне похожие на пассатижи, только с матричными типами губок. Они изготавливаются с несъемными или съемными деталями. Используют для монтажа клемм ТЭЩ и гильз.

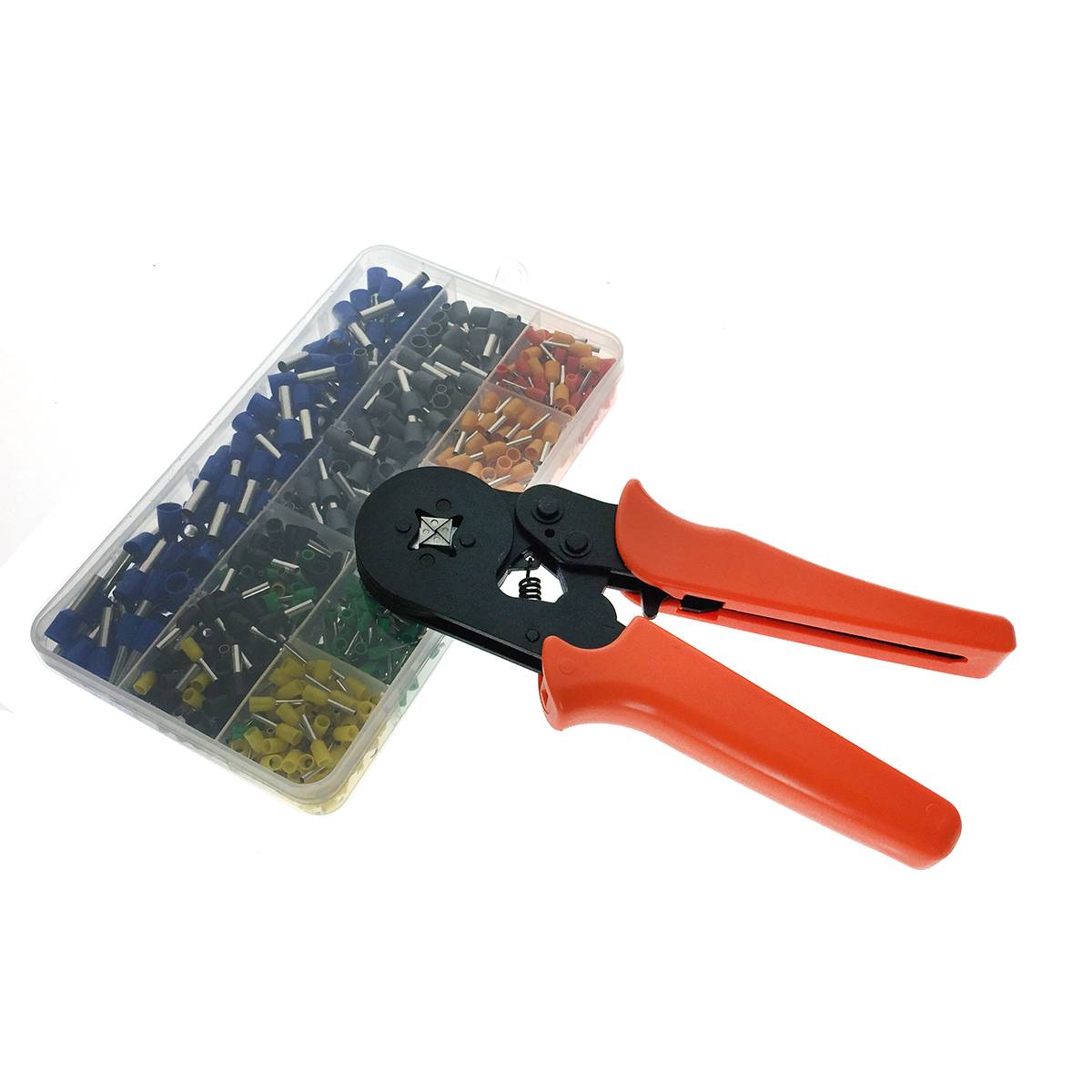

4/6-гранные обжимки оснащены 2/3 губками, позволяющими при сжатии рукоятки выполнять зажим округлой конфигурации. Это приводит к тому, что на уплотняющий компонент действует сила с 4/6 сторон. Сдавленная гильза получает конфигурацию квадрата либо шестигранника, чем создается надежное защитное соединение от влаги.

Кримпер, обжимка, обжимные клещи – все это названия помощника и главного союзника любого профессионального монтажника различных типов сетей. Обжимные пресс-клещи работают по принципу — для конкретного кабельного монтажа необходим собственный инструментарий, то есть для каждого варианта используемых линий: электрическая сеть, интернет, линии связи и автомобиль. Поэтому выбирать инструмент требуется правильно, так как от качества опрессовки кабеля будет зависеть качество соединения в сети, а, следовательно, ее работоспособность. Плохо обжатый или закрепленный провод может функционировать со сбоями, что в последующем приведет к выходу его из эксплуатации.

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

  1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
  2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
  3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
  4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
  5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

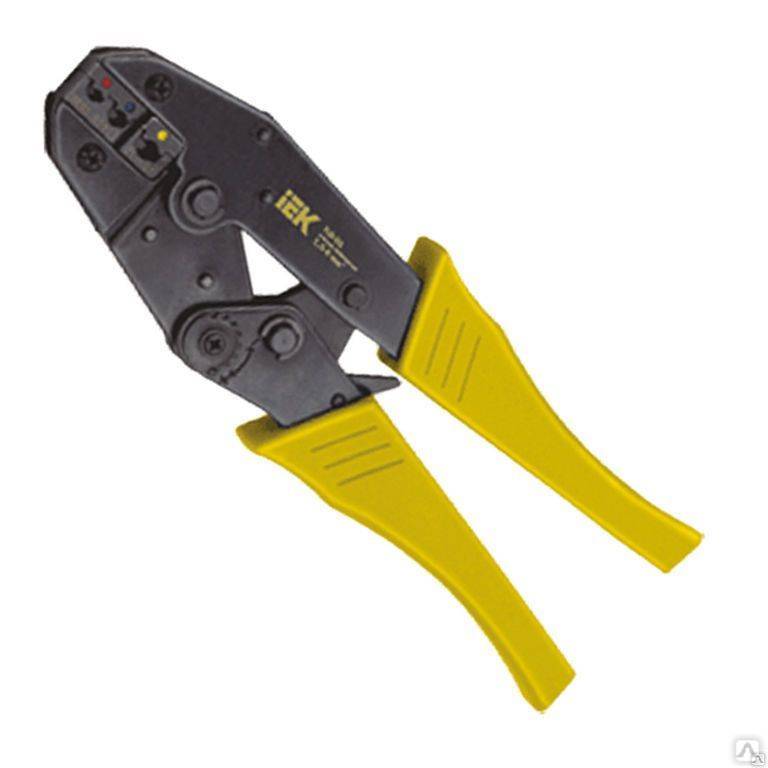

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

  1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.

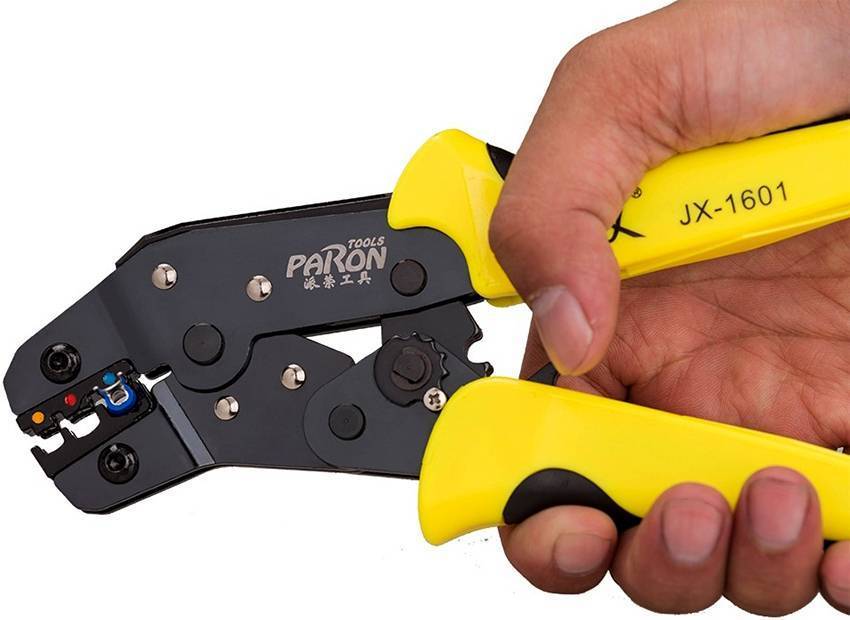

  2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
  3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
  4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

  • в манжету одновременно вставляются два кабеля;
  • для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Пресс клещи CTB

В набор CTB входят:

  • сами пресс клещи
  • пять нумерованных матриц
  • пластиковый кейс

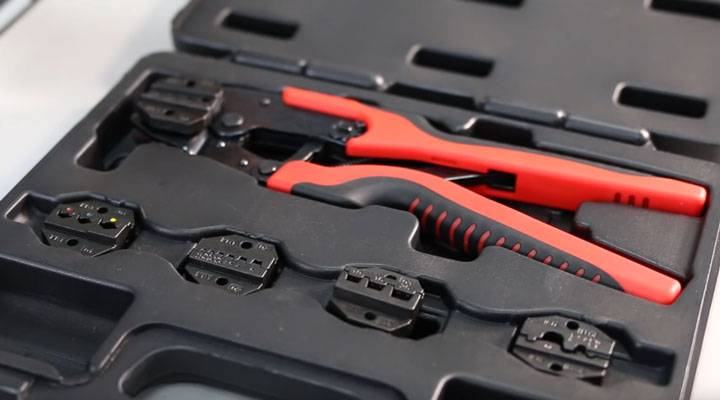

Пресс клещи имеют механизм быстрого съема и замены матриц.

Имейте в виду, что любая матрица, как и любая деталь, имеет свойство приработки. И при первых нескольких десятках циклов обжатия, вполне возможно, что наконечник может закусывать.

Иногда застревание бывает такое, что выскакивает матрица из своего быстросъемного механизма. Это вовсе не говорит о некачественном инструменте, и со временем после приработки вы забудете о таком неудобстве.

Пресс клещи СТВ изготовлены из качественной стали. Снабжены храповым механизмом, который обеспечивает полный цикл обжатия. Есть также звездочка, с помощью которой можно регулировать прижимное усилие.

В верхней части расположен рычаг позволяющий разблокировать инструмент из любого положения.
Если вы неправильно выбрали размер матрицы и начали обжим, пресс клещи могут не дойти до самого конца, тем самым, заблокировав ручки в промежуточном положении. Здесь как раз таки и понадобится рычаг разблокировки.

Рукоятки выполнены удлиненной формы, чтобы было удобно производить обжатие двумя руками. При относительно больших сечениях и большом объеме работ это очень выручает.

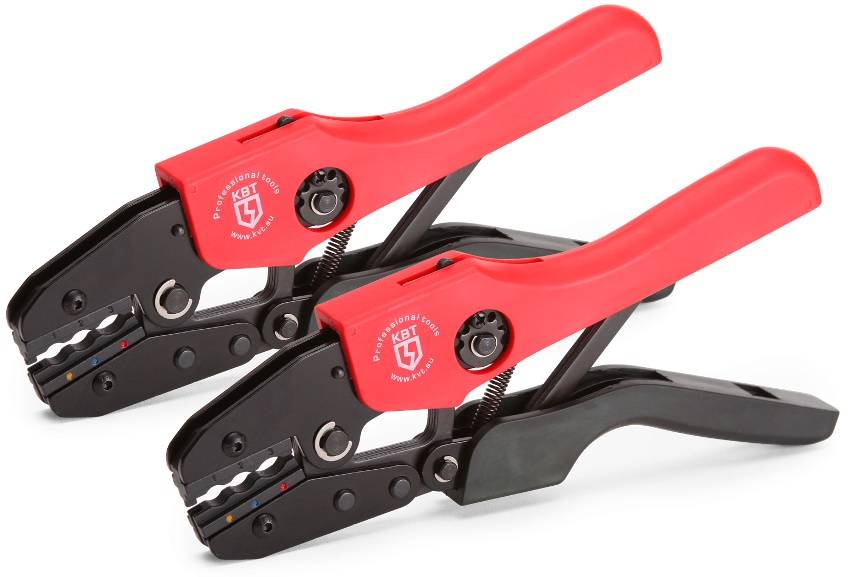

По сравнению с другими производителями заметную роль играет небольшой угол развода ручек кримперов КВТ. У других моделей чтобы выполнить обхват, порой нужно иметь не руки, а большие лапищи. Небольшой угол разводки позволяет пользоваться инструментом с гораздо большим удобством и комфортом.

Преимущества и недостатки

Стандартные клещи для обжимания электропроводов — это инструментарий, главная задача которого, создать прочный крепеж между гильзой или токопроводящим элементом щетки (ТЭЩ) и кабелем.

Зрительно похожи на обычные плоскогубцы, только имеют матрицы с рельефом, а не губки. Применимы во всех промотраслях, а также быту.

Достоинство применения клещей состоит в том, что матрицы инструмента создают такое плотное касание к жилке ТЭЩ, что в него не может попасть вода и кислород. Это защищает от окисления. Отдельно следует выделить широкий выбор инструмента в специализированных маркетах по разумной цене. В зависимости от конструкции и возможности менять губки, стоимость будет меняться.

На заметку! Электрики рекомендуют прессклещи с губками, которые можно просто заменить.

Недостатков у конкретно клещей не выявлено. Нюанс в неразъемном соединении наконечника и провода, которое не удастся снова разъединить.

Часто используется обжимная гильза

Наконечники для проводов под опрессовку: основные характеристики

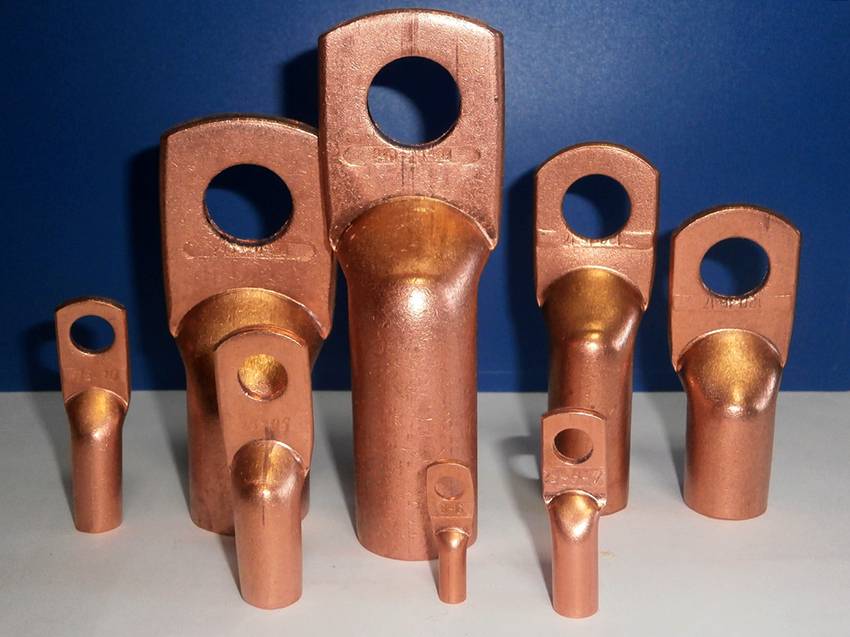

Наконечники (оконцеватели) проводов – универсальные детали, используемые для контактного соединения кабелей. Применение подобных изделий положительным образом сказывается на функционировании электрической цепи в целом. На рынке представлен огромный ассортимент наконечников различного типа, поэтому потребителям не составляет труда подобрать соответствующий вариант для выполнения определенных работ по электромонтажу.

Производители предлагают большой ассортимент наконечников разных видов

Наконечники для многожильного провода позволяют создать надежное соединение с различными компонентами электроцепи:

  • винтовым зажимом;
  • клеммником;
  • бытовым электроприбором;
  • другим кабелем.

Наконечники отлично проявляют себя в цепях, где часто возникают сильные вибрации. Их также можно применять в тех случаях, когда стандартные методы соединения не подходят. Например, если жилы имеют недостаточную длину, нельзя будет использовать метод пайки или сварку. Для опрессовки проводов в такой ситуации на оголенный конец просто устанавливается наконечник или гильза, после чего этот участок обжимается.

Преимущества применения наконечников:

  1. Пучок жил остается нетронутым, он не расплющивается и не разваливается.
  2. Зона соединения не обгорает и не нагревается.
  3. Сохраняется целостность проводов.
  4. Металлические жилы надежно защищены от попадания влаги и воздуха.
  5. Все провода пучка принимают участие в передаче тока.
  6. Наконечники обладают большой площадью контакта.

Благодаря наконечникам пучок проводов остается целостным и не разваливается

Соединение кабелей методом опрессовки используется на производстве (подключение силовых линий) и в бытовых условиях. Популярность этого способа, в отличие от применения обычных зажимов, обусловлена высокой надежностью. Кроме этого, соединить провода с помощью наконечника гораздо легче, чем при использовании пайки или сварки.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото Действие
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

  1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
  2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

  • Правильно выбрать наконечник и по материалу и размерам.
  • Грамотно зачистить жилу.
  • Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
  • Подобрать нужную матрицу.
  • Соблюсти последовательность обжима.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

  1. Очистить жилы от изоляции, соединить их в пучок.
  2. Надеть наконечник, заполнить пустоты обрезками кабеля.
  3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
  4. Торчащие края жил обрезать.
  5. Для изоляции открытых частей применить термоусадочную трубку.
  6. Кабели плотно скрутить и уложить.

Разновидности

Инструменты для пресса могут иметь как узкое, так и универсальное назначение. Одни изготавливаются для прессовки лишь определенных типов проводов, другие широко эксплуатируются в бытовых и производственных условиях.

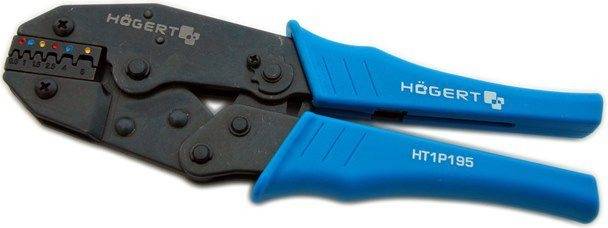

Двухгубочные.

Принципом действия схожи с пассатижами, однако имеют рельефные губки матрицы. Применяются для совмещения гильз с клемменными наконечниками.

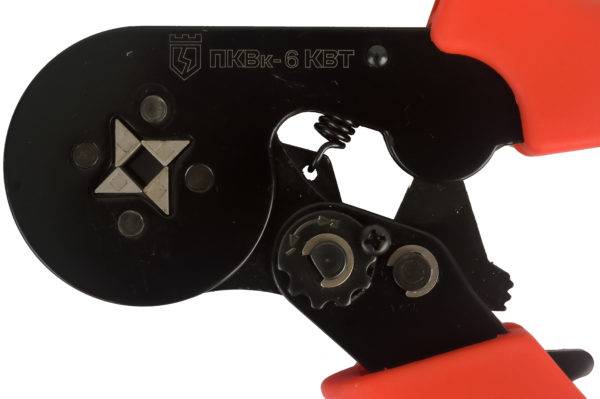

Четырехгубчатые и шестигубчатые.

Относятся к диафрагменным устройствам и выполняют захват с четырех или шести сторон. Они подстраиваются под различную толщину гильзы и осуществляют полный обжим конца кабеля. За счёт надежного прилегания поверхностей исключается попадание влаги и воздуха, что препятствует процессу окисления.

Универсальные.

Комбинированный прибор, матрицы которого расположены не только на губках, но и на рукоятках. Такое устройство рассчитано на работу с приспособлениями большинства диаметров, которые популярны в автотранспорте и электрике.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.
