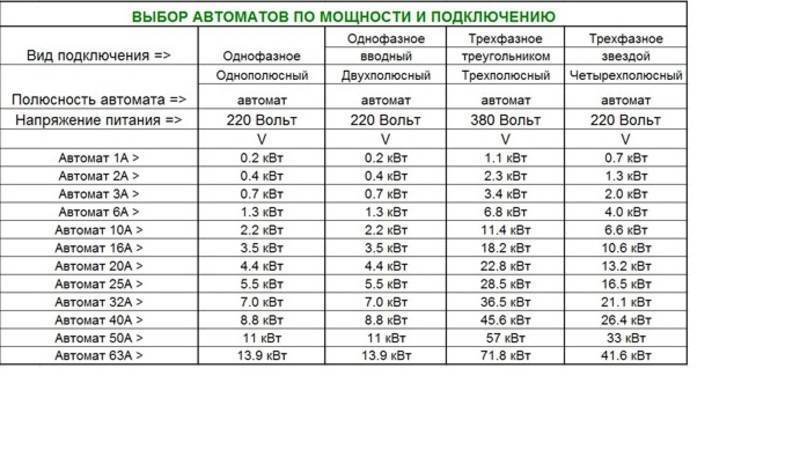

Подбор мощности
Существует два способа определения необходимой мощности для 3-фазного автомата. При этом один дополняет другой, а не исключает его. Первый метод связан с нахождением суммарного значения потребляемой энергии и нагрузкой, а второй — с сечением электропроводки.
Исходя из определения, что автомат защищает не оборудование, а электропроводку, подбирать мощность нужно, ориентируясь на параметры последней. Это верно, но лишь до того момента, пока не будет запланирована модернизация сети. Например, существующая проводка в доме рассчитана на 1,5 квадрата. Согласно техническим характеристикам медная проводка такого диаметра сможет выдержать долговременный ток не более 10 ампер. Соответственно, наибольшее одновременное потребление энергии приборами, подключёнными к выходу автомата, не должно превышать 3,8 кВт. Это значение получается из простой формулы для нахождения мощности — P = U*I, где:
- P — наибольшая допустимая мощность потребления, Вт;
- U — напряжение трёхфазной сети, 380 вольт;
- I — максимальный ток, выдерживаемый проводкой, А.
Полученное число говорит о том, что одновременно суммарно подключённая в линию нагрузка не должна превышать это значение, т. е. при включении бойлера на 2 кВт ничего страшного не произойдёт. Но если же к этой линии подключить электропечь в 3 кВт, то проводка не выдержит и загорится, поэтому для предотвращения аварии необходимо установить автомат на 10 А, позволяющий нагрузить линию всего до 2,2 кВт.
Преимущество использования трёхфазного автомата в том, что к нему одновременно можно подключить три линии, при этом величина номинального тока будет определяться суммированием мощностей всех фаз. Таким образом, для автомата на 380 вольт она составит 6,6 кВт, а в случае подключения нагрузки типа «треугольник» — 11,4 кВт. То есть для приведённого примера, если нет возможности развести линию на разные фазовые выходы устройства защиты, понадобится приобрести автомат на 6 А.
Если же планируется модернизация проводки или используется кабель толстого сечения, то расчёт можно произвести исходя из потребляемой мощности нагрузки. Например, если нагрузка каждой фазы не будет превышать 4 кВт, то номинальный ток рассчитывается как сумма мощностей плюс 15–20% запаса (I = 4*3 = 12 А + запас = 14 А), поэтому наиболее подходящим устройством в данном случае будет автомат на 16 А.
Как собрать и установить электрический щиток
Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?
В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.
Что еще понадобится для сборки?
- Медный провод длиною один метр и сечением 2,5 мм².
- Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
- Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.
В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.
Внимание! Имейте в виду, что монтаж проводов производится только вертикально или горизонтально. Никаких участков наискосок. Не будем расписывать, какая схема подключения используется в распределительном щитке

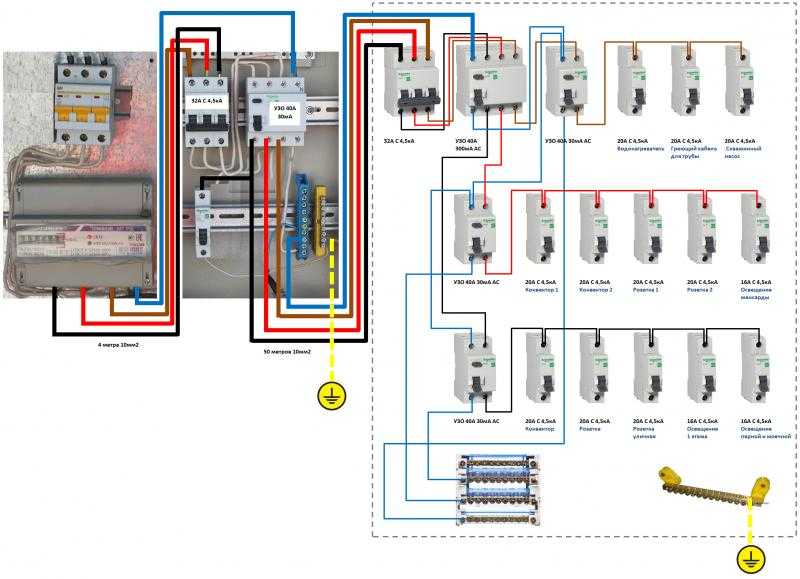

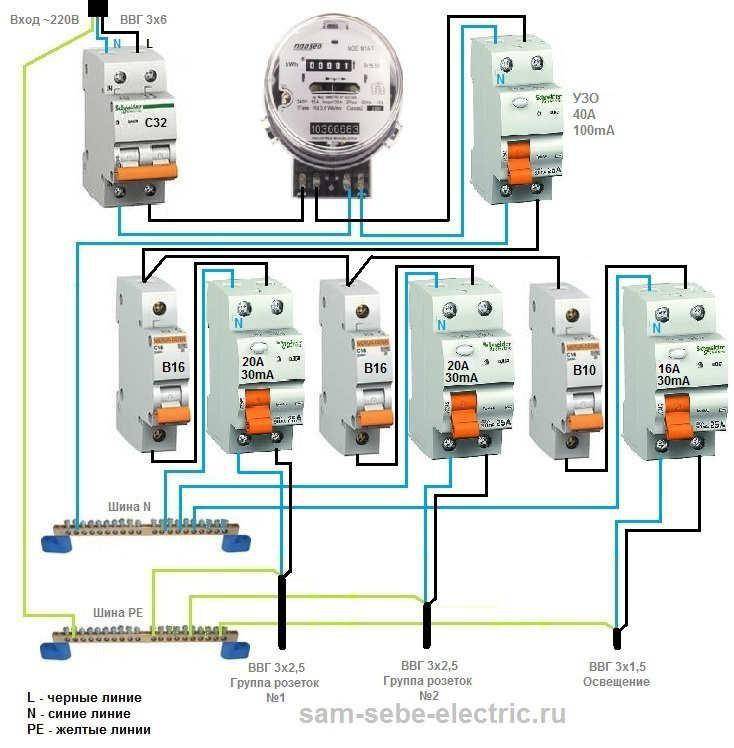

Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно
Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.
Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные
Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции
Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.
Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.
Подключение
Если собрать и установить распределительный щиток можно без проблем, то подключать вы его своими руками не имеете права. Поэтому вам придется вызвать представителей энергоснабжающей организации, которые и проведут подключение, то есть, соединят счетчик контроля с вводным кабелем. Если представители сетевой компании это делать не умеют, то придется искать организацию, у которой есть лицензия и доступ к проведению данного вида работ.
Обратите внимание, что после подключения контролер должен провести пломбировку электросчетчика
И еще один момент. для того чтобы можно было бы без проблем проводит ремонт прибора контроля и его демонтаж, необходимо установить в сеть (перед ним) еще один автомат, который называется общим. Чаще всего он больших размеров и для установки в распределительный щиток не предназначен. Что делать в этом случае? Выход единственный – приобрести бокс под автомат и установить его рядом со щитком.
Технические характеристики коробок
К техническим характеристикам распределительных коробок относится класс электроизоляции и защиты, вид материала, из которого изготовлен корпус и другие комплектующие, габаритные размеры бокса и количество вмещаемых в него модулей.
Класс электроизоляции и защиты

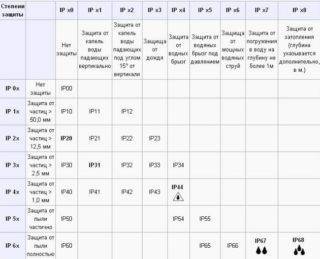

Таблица соответствия классов защиты
Все современные модели боксов обладают II классом электроизоляции, благодаря чему могут монтироваться в помещениях с влажностью до 85% и в условиях улицы.
По степени защиты от проникновения механических частиц и влаги боксы могут относиться к следующим классам:
- IP30 – устанавливают внутри жилых помещений. Обеспечивают защиту находящимся внутри устройствам от механических частиц крупнее 2,5 мм. От капель влаги такой бокс не защищает.
- IP40 – также устанавливаемый внутри жилых помещений бокс, который защищает помещаемые внутрь него устройства от механических частиц крупнее 1 мм, не обеспечивая при этом защиту от капельной влаги.
- IP55 – универсальный распределительный короб, который может быть установлен внутри жилых помещений, ванных комнат, на улице. Обладает полной защитой от пыли и струй воды.
В большинстве случаев используют распределительные коробки первых двух классов – они более доступны и при этом обеспечивают необходимую для жилых помещений защиту от пыли и крупных частиц. Боксы класса IP 55 применяют реже – они имеют большую стоимость и не всегда себя оправдывают при монтаже в помещениях с небольшой влажностью.
Материал изготовления корпуса и деталей
Для изготовления корпуса и крышки бокса используют следующие материалы:
- Полимеры – устойчивые к горению полистиролы, пластики ABS различных цветов (от белого до коричневого или даже красного).
- Металл – листовая сталь толщиной до 1,5 мм.
Количество рядов и модулей
Количество рядов в современных моделях боксов для автоматов колеблется от 1 до 4, устанавливаемых модулей (автоматов, переключателей и других устройств) от 2 до 56-60 штук.
Номинальные параметры щитков
Коробка для автоматов электрических в зависимости от количества встраиваемых в нее устройств может иметь следующие габаритные размеры:
- высота – от 125 до 714 мм;
- глубина – от 58 до 88 мм;
- ширина – от 44 до 359 мм.

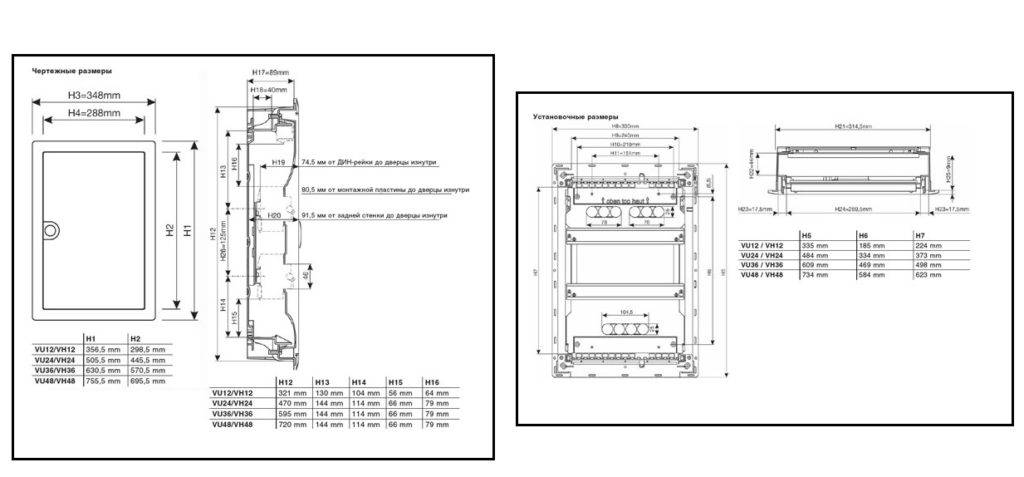

Габаритные размеры щитов серии Volta
Максимальный вес распределительных коробок из пластика составляет 1,5-2,0 кг, металлических -4,6 кг. Используют боксы в сетях с напряжением до 400 В с силой тока от 5-6 до 63 А.
Основные принципы работы автоматов защитного отключения цепей
Начнём с электрической сети, которую защищает автоматический выключатель, характеристики которого напрямую зависят от параметров защищаемого участка сети. Задача автомата – контролировать параметры тока в этой цепи, не допуская перегрузок, немедленно отключить участок при возникновении перегрева проводов, или коротком замыкании, а также, если сила тока превысит допустимые пороговые значения. Таким образом, между точкой, в которой подключён к энергосистеме Ваш объект, и прибором, который потребляет энергию, есть два главных элемента. Первый – автоматический выключатель, характеристики которого связаны со вторым – кабелем (проводами), точнее с количеством жил и сечением этого кабеля. Приведём 2 простых примера:
В прихожей несколько лампочек, общей мощностью 400 ватт и участок тёплого пола, мощностью 1500 ватт. Сеть 220 вольт, а значит (Ватт = Вольт х Ампер), 1400 Ватт делить на 220 вольт равно 8,4 Ампера. То есть для защиты этого участка, достаточно автомата с силой тока 8,4 Ампера, а мы поставили 10 А.
В кухне 10 приборов мощностью 1200 ватт, а всего 12000 Ватт. Следовательно, для этого участка: 12000 делим на 220- нужно 54 Ампера, но мы ограничились стандартным автоматом в 25 Ампер.
Для понимания принципа действия автоматических выключателей этих примеров достаточно.
В прихожей автомат отключится, скорее всего, только тогда, когда произойдёт короткое замыкание в цепи. Вероятность отключения из-за перегрузки, перегрева этого участка сети ничтожна (при неизменности параметров тока, приходящего снаружи). Особых требований к сечению проводов на этом участке также нет
Внимание! В этой прихожей, приведенной как пример, нет розеток для подключения других приборов!
Но в кухне, включение одного за другим приборов приведёт к следующей ситуации: Каждый включённый прибор (+1200 ватт) будет увеличивать нагрузку, а значит силу тока в этой цепи. Включённый 5-й прибор поднимет силу тока до: 5*1200/220=27,3 А.
Автомат же «знает», что сила тока на данном участке не может превышать 25 Ампер. Поэтому включение 5-го прибора приведёт к отключению кухни от сети. (Уточним, в том случае, если характеристика автомата 1 к 1, о чём ниже).
Совет. В случае срабатывания автомата защиты, обдумайте последнее действие (включение утюга, например), отключите приборы в обесточенной зоне (желательно — вынув вилки из розеток), и только убедившись, что всё выключено, подождав минут десять (чтобы остыли перегретые элементы предохранителя) попробуйте его включить снова.
Итак, автомат, обнаружив превышение параметра силы тока, обесточил участок сети. Что происходит в случае, если на кухне произошло короткое замыкание? Замыкание приводит к резкому возрастанию нагрузки, и мгновенному повышению силы тока. В этом случае провода становятся нагревательными элементами, разогреваясь до высоких температур. Разогрев происходит одновременно во всей цепи, по которой проходит ток. При этом сила тока может мгновенно повышаться до очень больших значений. Это может привести к обгоранию контактов и к неизбежному пожару, если время срабатывания автоматического выключателя выбрано неверно.
Обдумав вышесказанное, Вы без труда поймёте остальные характеристики автоматов, как их «прочитать», а также базовые принципы действия автоматических выключателей, в том числе и для промышленного применения.
Основные критерии выбора
Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке
Номинальный ток
Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.
Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.
Количество полюсов
Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.
Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)
Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.
Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.
Времятоковая характеристика

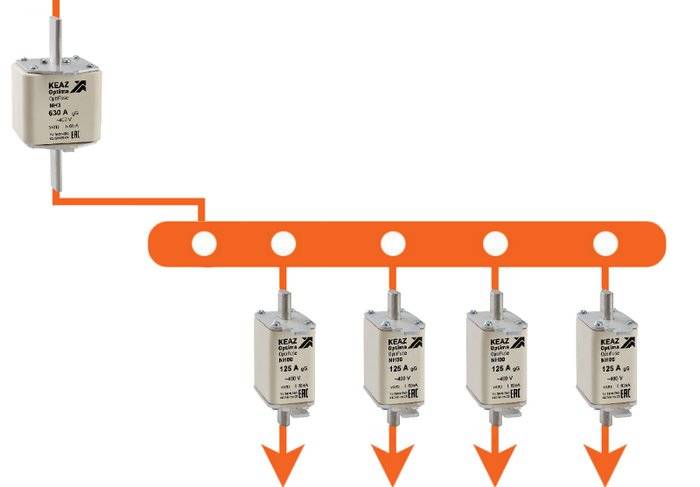

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.
Чаще всего используют следующие типы автоматов по времятоковой характеристике:
- B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
- C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
- D – сработает при превышении тока в 10-20 раз от номинального.
Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.
Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.
Способ крепления

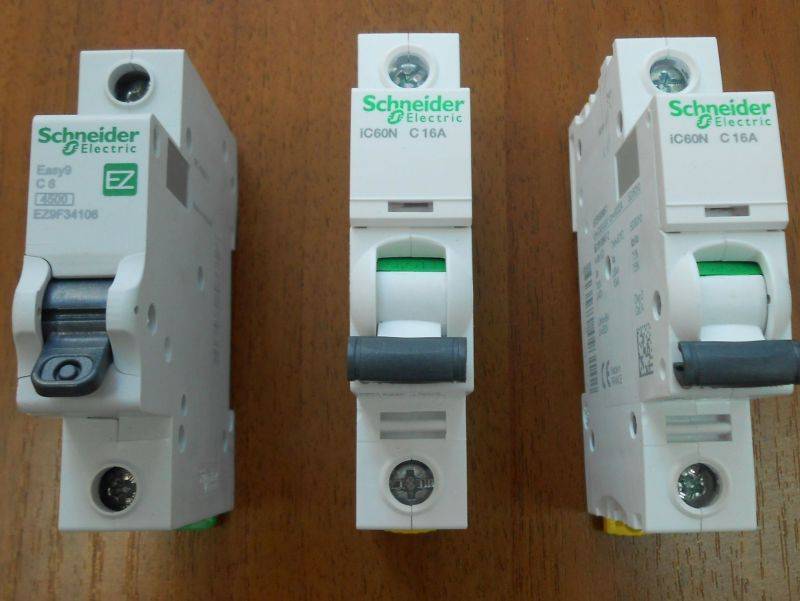

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.
Бренд выключателя
При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
Классификация
Автомат отличается способностью практически мгновенно отключить линию, за которую отвечает. Такое устройство обеспечивает полную защиту от пробоев для техники, проводки. Как только отключение прошло — запуск ветки становится доступен сразу. О замене предохранительного прибора можно не беспокоиться.
Выбор делают, основываясь на 4 ключевых параметрах:
- Номинальный рабочий ток.
- Время-токовая характеристика.
- Количество плюсов.
- Номинальная отключающая способность у автоматов электрических, как выбрать их — рассказывается далее.
Количество полюсов
Подключение АВ защиты сети предполагает определённое количество проводов, максимальное. При возникновении аварийных ситуаций полюса отключаются. Например, когда превышены допустимые показатели тока, уровень время-токовой временной.
Однополюсные
Самая простая модификация автомата. Главное назначение — защита отдельных цепей. Он может совместно работать с двух- и трёхфазными вариантами. Отводящий и питающий кабель подключают всегда.
Функция одна — максимум защиты от возгорания. На нулевую шину помещают нейтраль проводки. Автомат обходят. Отдельное подключение — между проводом и шиной заземления.
Интересно. При подключении чаще всего выбирают одножильные провода. Но иногда допустимо решение с двухжильными. Верхняя часть автомата соединяется с питанием. Защищаемая линия идёт снизу, что упрощает работу. Устанавливают изделие на рейку DIN в 18 миллиметров.
Вводными автоматами такие виды оборудования не служат. При вынужденном отключении фаза разрывается. Нейтраль соединена с источником напряжения, из-за чего 100%-ная гарантия по защите отсутствует.
Двухполюсные
Такие виды автоматов применяют, когда сеть должна быть отключена от электропроводки полностью. Подобные приборы могут быть вводными, предполагающими полное обесточивание проводки при аварийных ситуациях. Поэтому абсолютно безопасными становятся любые работы по ремонту и замене внутренних деталей.
Двухфазные разновидности подходят, если нужен отдельный выключатель на однофазный электроприбор. Пример:
- станок;
- бойлер;
- водонагреватель;
Важно. При подключении устройств важно точно помнить схему защиты. Провод допускается применять как 1-, так и 2-жильный
От схемы подключения зависит, сколько жил точно выбирают в том или ином случае. Дин-рейка на 36 миллиметров становится основным приспособлением во время монтажа
Провод допускается применять как 1-, так и 2-жильный. От схемы подключения зависит, сколько жил точно выбирают в том или ином случае. Дин-рейка на 36 миллиметров становится основным приспособлением во время монтажа.
При подключении берут хотя бы 4 провода, снабжённых дополнительной защитой. За питание отвечают два. Сеть непосредственно соединяют с одним из них, питание перемычкой идёт через второй. Ещё есть два отходящих провода. Они требуют защиты.

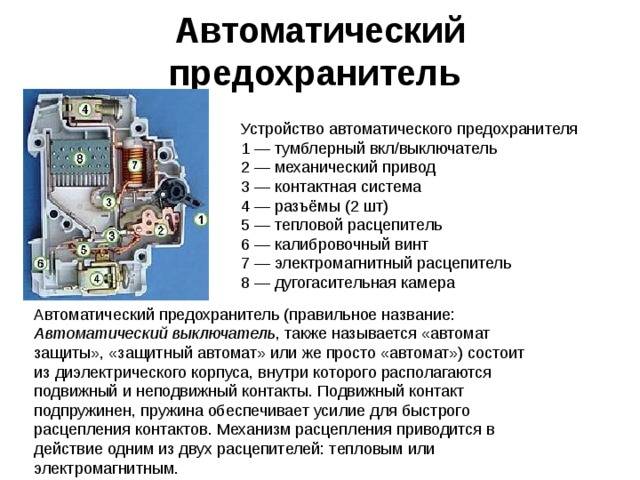

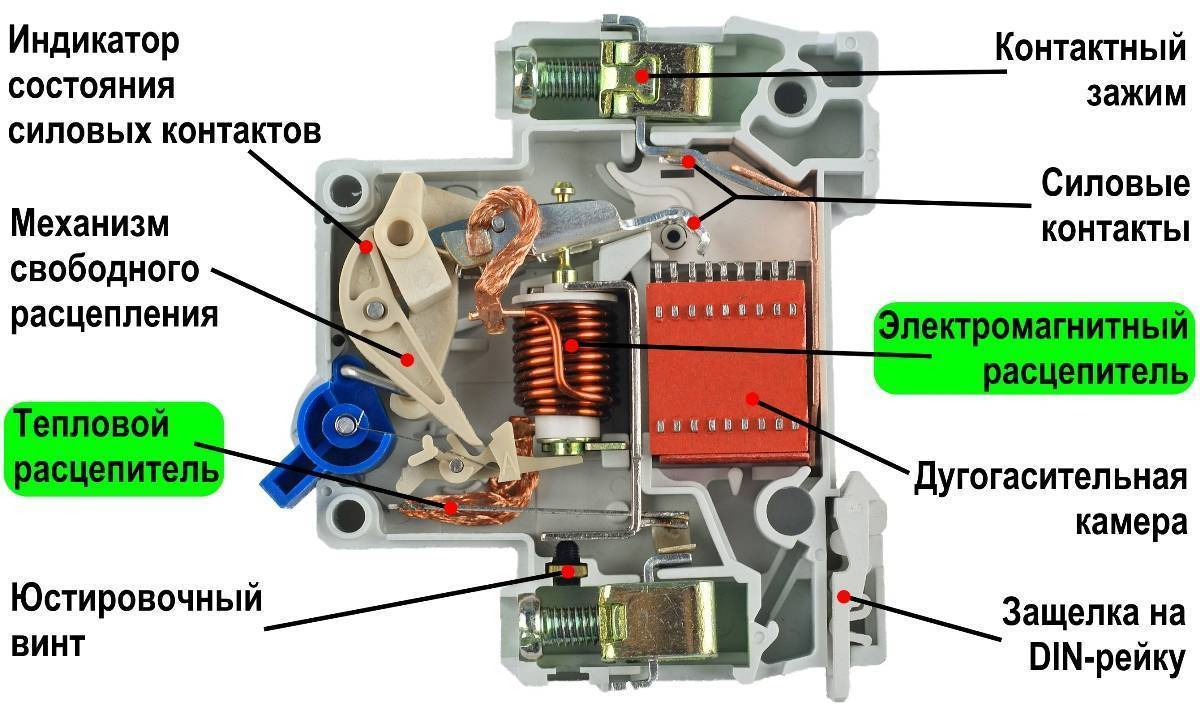

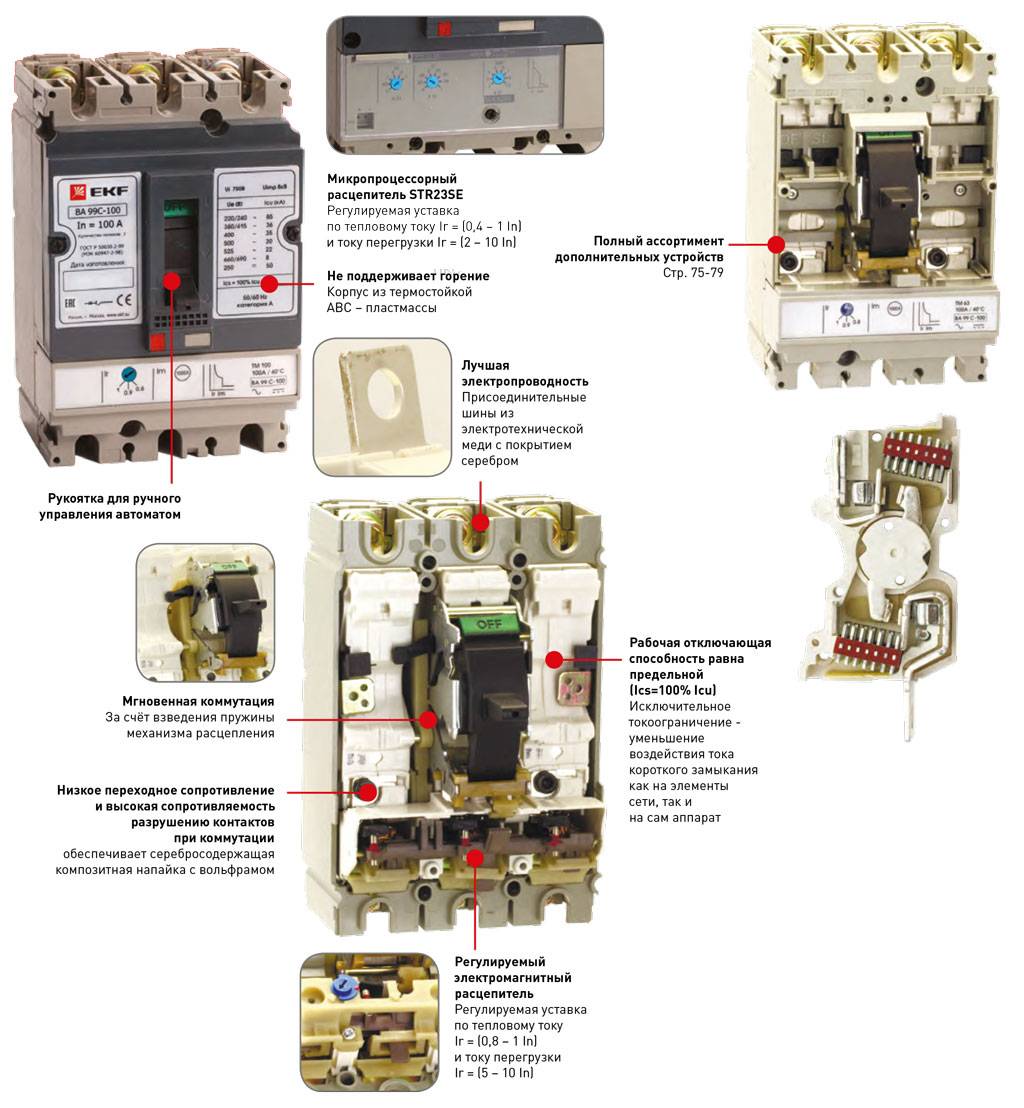

Внутреннее устройство

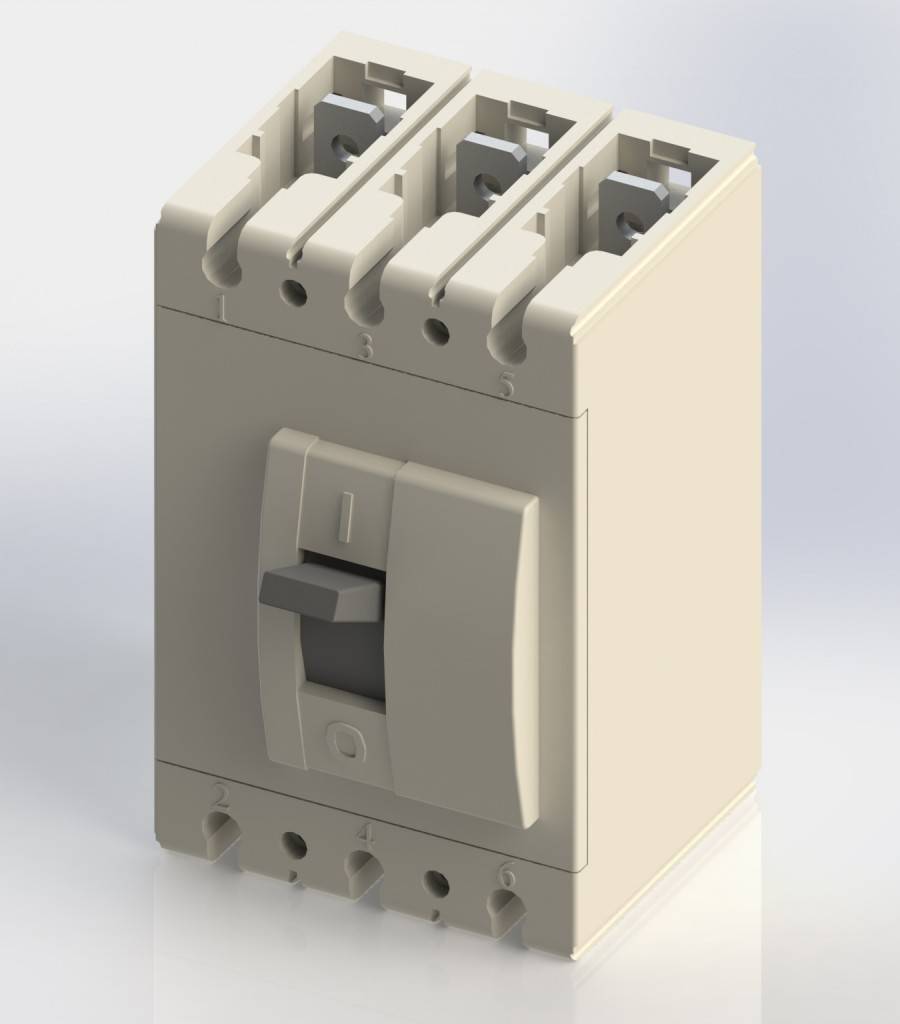

Трёхполюсные
Их назначение состоит в защите трёхфазной сети, состоящей из 3 или 4 проводов. Актуальный вариант при следующих технологиях подключения:
- Звезда. Синий провод в этом случае остаётся без защиты. Фазные соединяют с полюсами.
- Треугольник. Предполагает, что центральный провод отсутствует.
Остальные две линии самостоятельно отключаются, если случается авария в одной из них.
Провода при подключении могут быть с 1 или 2, 3 жилами в равной степени. 54 миллиметра — минимальная толщина ДИН-рейки для установки.
Интересно. Три фазы предполагают функцию вводного автомата. Он будет как бы общим для любых типов трёхфазных нагрузок. В промышленности такие модификации тоже актуальны, чтобы обеспечивать током электродвигатели.
Одновременно разрешается подключать до 6 проводов. Фазных из них 3. Оставшиеся три — защищаемые. Это три однофазные проводки, и одна трёхфазная.
Четырёхфазные
Четырёхфазный автомат защищает трёх- и четырёхфазные сети. Пример — мощный двигатель, при подключении которого применяют соединение в форме звезды. На трёхфазной четырёхпроводной сети эти автоматы вполне могут стать вводными.
Соответственно, провода могут содержать от 1 до 4 жил при подключении. Ширина ДИН-рейки — 73 миллиметра.
Корпус допускает подключение в общем случае до 8 проводов. Четыре провода — фазные для электросети. Четыре — отходящие.
Простой вариант
Лучшие модели автоматических предохранителей
Российские модели
Российская промышленность по выпуску автоматических предохранителей за последнее время сделала большой рывок. Применяются новые технологии изготовления корпусов. По-новому собирается контактная группа. Улучшился дизайн. Для частных лиц и предприятий выбор вводного автомата стал намного шире и по качеству не хуже чем лучшие европейские бренды.
Контактор
Рейтинг: 4.7
Отечественное предприятие «Контактор» на первом месте в нашем рейтинге. Завод изначально делал классические автоматы. Теперь он переориентирован на промышленные образцы 380 В. Есть в линейке предприятия и бытовая серия «КПРО» с поддержкой силы тока до 100 А. Но в основном спецификация «Контактор» промышленные экземпляры для электродвигателя рассчитанные на силу тока до 1600 А, которые должны защищать промышленное оборудование. В линейке «протона» есть и модели трехфазного автомата «Электрон» номиналом в 6300 А.
Достоинства
- модели оснащены регулировкой срабатывания при КЗ или перегрузки;
- широкая линейка автоматов от 16 до 6000 А;
- вся продукция сертифицирована для продажи в Таможенном союзе.
Минусы
- не очень хорошо проработан дизайн;
- выключателей в бытовом назначении очень мало;
- дороговизна моделей;
- монтажные контакты не утоплены в автоматический предохранитель.
КЭАЗ
Рейтинг: 4.7
Завод с историей. Открылось предприятие еще в 1945 г. Выпускает как классические автоматы, так и приборы марки KEAZ Optima, в которых можно заметить уже новые мощности автомата и ноу-хау.
Производят автоматы и для переменного тока и для постоянного. Все мастера наладчики электрического оборудования отмечают хороший дизайн приборов и простоту их монтажа. Если вы выбираете, какие автоматы ставить в частном доме вам сюда.
Достоинства
- есть разные виды – можно подобрать защиту, для разных линий, в которых используются и постоянный и переменный ток;
- приемлемая цена;
- компактный дизайн.
Недостатки
небольшой срок службы (1–2 года).
DEKraft
Рейтинг: 4.6
Электрические автоматы под общим брендом DEKraft, выпускаются на российском предприятии «Delixi Electric». Эта продукция широко известна не только в России и СНГ но и за рубежом.
Правда, в Европе они больше известны по другим названием — Himel. В основном заводы «Delixi Electric» сконцентрированы в Китае из соображений снижения себестоимости конечной продукции.
Такая политика позволила снизить цену на автомат и продлить срок его службы. Анонсировано что размыкатель выдержит не менее 6000 циклов размыкания контактов при коротком замыкании. А при медленном нарастании нагрузки, когда проводка уже начинает греться, размыкатель может разъединить электрическую цепь не менее 25000 раз!
Достоинства
- все предприятия компании прошли международную сертификацию;
- хорошо налажена оптовая поставка по всем регионам России;
- покупателю легко понять какой автомат перед ним — все подписи на русском языке.
Недостатки
- максимальный ток 63 А;
- максимально допустимое сечение подводящих кабелей 25 мм².
Лучшие зарубежные компании
В нашей стране всё еще популярны зарубежные бренды. Считается что это более качественная и долговечная продукция. Поэтому в нашем обзоре представлена продукция и зарубежных производителей.

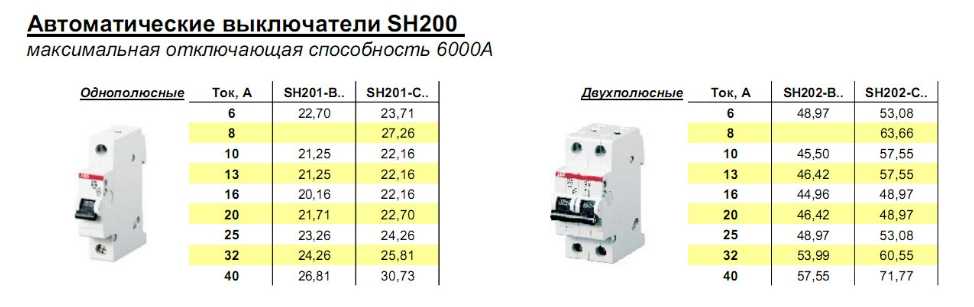

ABB
Рейтинг: 4.9
Эта ярко-красная аббревиатура хорошо известна профессиональным электрикам, благодаря широкой линейке автоматических выключателей от 0.5 до100 А.
И рядовые пользователи, и профессионалы отмечают надёжный пластиковый корпус и рычаг управления, который не обломается даже при многократном цикле отключить/включить. Не зря профессиональные электрики выбирают эти автоматические выключатели для квартирной щитовой.
Достоинства
- размеры корпуса прерывателя позволяют поставить без труда в щиток;
- высокий уровень безопасности;
- удобство при монтаже;
- можно приобрести и четырех-полюсные модели автоматических выключателей.
Недостатки
- дороговизна;
- крепления на дин рейку довольно хрупкие;
- нет или мало приборов типа D.
Legrand
Рейтинг: 4.8
В каталоге французской компании можно выбрать автоматы серии DRX — соответствует нагрузке для промышленного применения и серии DX, RX, TX для бытового применения. Корпуса приборов в квартиру пылезащищенные.
Номинал по току от 6 А до 630 А, включая 125, 260, 320 и 400 А. Такой широкий диапазон позволяет подобрать предохранитель, как для бытовых нужд, так и для крупных производств.
Достоинства
- есть автоматы с полюсами от 1 до 4-х;
- на корпусе есть лазерный штрих-код.
Недостатки
- редко, но попадаются модели с браком;
- небрежно выполнен тумблер;
- дороговизна.
Потребители электроэнергии в доме
В постановлении Правительства РФ №334 «О совершенствовании порядка технического присоединения потребителей к электрическим сетям» от 21.04.2009 года сказано, что частное лицо может подключить к своему дому до 15 кВт. Исходя их этой цифры будем делать расчет, а хватит нам сколько киловатт для дома. Чтобы провести расчет нужно знать сколько электроэнергии потребляет каждый электроприбор в доме.

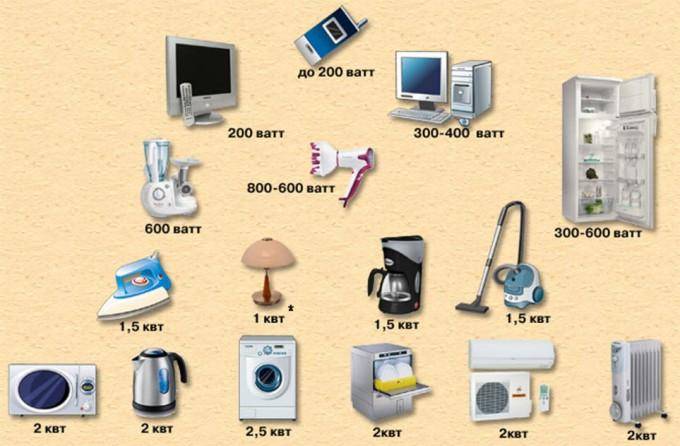

Таблица мощности бытовых электроприборов
В таблице мощности бытовых электроприборов указаны приблизительные цифры потребления электроэнергии. Расход энергии зависит от мощности приборов и частоты их использования.
| Электрический прибор | Расход мощности, Вт |
| Бытовая техника | |
| Электрический чайник | 900-2200 |
| Кофемашина | 1000-1200 |
| Тостер | 700-1500 |
| Посудомоечная машина | 1800–2750 |
| Электрическая плита | 1900–4500 |
| Микроволновка | 800–1200 |
| Электрическая мясорубка | 700–1500 |
| Холодильник | 300–800 |
| Радио | 20–50 |
| Телевизор | 70–350 |
| Музыкальный центр | 200–500 |
| Компьютер | 300–600 |
| Духовка | 1100–2500 |
| Электрическая лампа | 10–150 |
| Утюг | 700–1700 |
| Очиститель воздуха | 50–300 |
| Обогреватели | 1000–2500 |
| Пылесос | 500–2100 |
| Бойлер | 1100–2000 |
| Проточный водонагреватель | 4000–6500 |
| Фен | 500–2100 |
| Машина стиральная | 1800–2700 |
| Кондиционер | 1400–3100 |
| Вентилятор | 20–200 |
| Электроинструменты | |
| Дрель | 500–1800 |
| Перфоратор | 700–2200 |
| Пила дисковая | 700–1900 |
| Рубанок электрический | 500– 900 |
| Лобзик электрический | 350– 750 |
| Машина шлифовочная | 900–2200 |
| Циркулярная пила | 850–1600 |
Давайте сделаем небольшой расчет на основе данных таблицы потребляемой мощность бытовых электроприборов. Например, в нашем доме будет минимальный набор электроприборов: освещение (150 Вт), холодильник (500 Вт), микроволновка (1000 Вт), стиральная машинка (2000 Вт), телевизор (200 Вт), компьютер (500 Вт), утюг (1200 Вт), пылесос (1200 Вт), посудомоечная машина (2000 Вт). В сумме эти приборы будут потреблять 8750 Вт, а учитывая то, что эти приборы разом включаться практически никогда не будут, полученную мощность можно разделить пополам.
Каковы критерии отбора оборудования

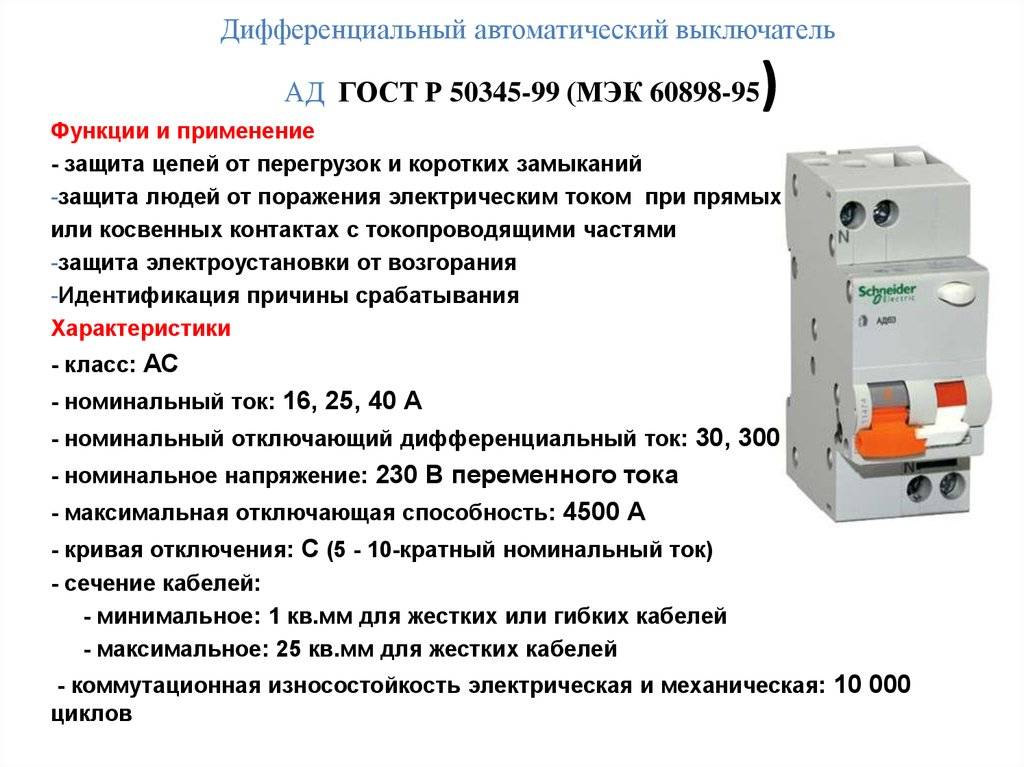

Если всё-таки отдали предпочтение дифавтомату, как продукту современных технологий, внимательно выбирайте изделие. Тщательным образом ознакомьтесь с его техническими данными
При выборе автомата по мощности нагрузки, обращают внимание на следующее:
- напряжение и фазы: изделия по номинальному однофазному и трёхфазному типу, 220В и 360 В, соответственно. В первом вариант одна клемма, во втором – три для подключения. Все показатели указываются в паспорте на оборудование и маркируются на внешней стороне корпуса;
- сила тока утечки: обозначается греческим символом «дельта» и исчисляется в миллиамперах. Корректно подобрать можно, основываясь на такие данные: на дом в целом – до 350 мА, на конкретную группу – 30 мА, точки и освещение – 30мА, одиночные точки – 15мА, бойлер – 10мА;
- класс оборудования: А – сработка в результате утечки постоянного напряжения. АС – при утечке переменного тока;
- защита от порыва «ноля»: при обнаружении подобного, система идентифицирует это как порыв и отключает оборудование;
- время отключения: обозначается символом Tn и не должно превышать 0,3 секунды.
Для бытовых нужд наиболее распространёнными являются приборы с маркировкой «C» и диапазоном 25А. Монтаж вводных конструкций требует более мощных в виде C50, 65, 85, 95.
Розетки и прочие точки – C15, 25. Приборы освещения – C7, 12, электрическая плита – C40.
Можно сказать, что это временная характеристика максимальной кратковременной мощности тока, которую может выдержать автомат и не сработать. «C» означает, что автомат срабатывает при превышении номинального тока в 5-10 раз.
Корпус автомата
При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках. Так вот, при покупке не лишне будет пересчитать количество таких заклепок
На обычных выключателях, их как правило не менее 5шт
Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.
Хотя часто попадается даже с четырьмя.
Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

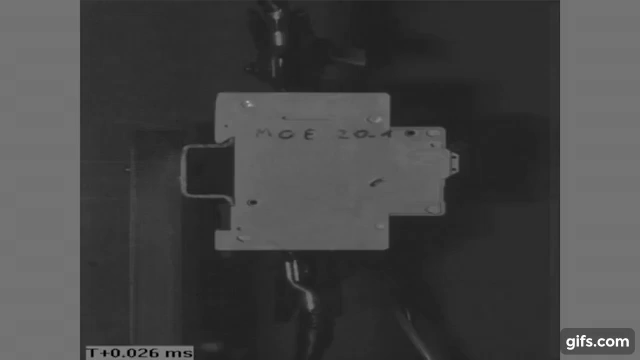

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.
Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.
На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.
По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.
Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.
Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам. У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше
У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше
Особенно это важно при плотном расположении автоматов в одном ряду
