Как рассчитать мощность электрического теплого пола на 1 кв.м

Факторы, снижающие расход электроэнергии

Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.

Однако есть способы, позволяющие понизить расход электроэнергии:

1. Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
2. Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
3. Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
4. Использование отделочных покрытий с хорошей степенью теплопроводности.
5. Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
6. В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.

Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.

Терморегулятор — незаменимый прибор для снижения затрат

Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.

Во многом, на расход электричества влияет тип терморегулятора, они бывают:

• механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
• программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.

На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:

Рд = t * Pобщ;

t — время работы устройства;

Pобщ— мощность.

При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:

Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

Если установлен программный регулятор, то

Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.

Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.

Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.

Видео материалы

В видео подробно разобран момент сколько потребляет теплый пол Caleo электроэнергии.

Сколько потребляет теплый пол. Расход электроэнергии теплого пола. Caleo

Watch this video on YouTube

Электрические тёплые полы как система отопления дома. Расход электроэнергии. Строй и Живи.

Watch this video on YouTube

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Лучшие нагревательные маты

DEVI DEVIheat 150S (DSVF-150)

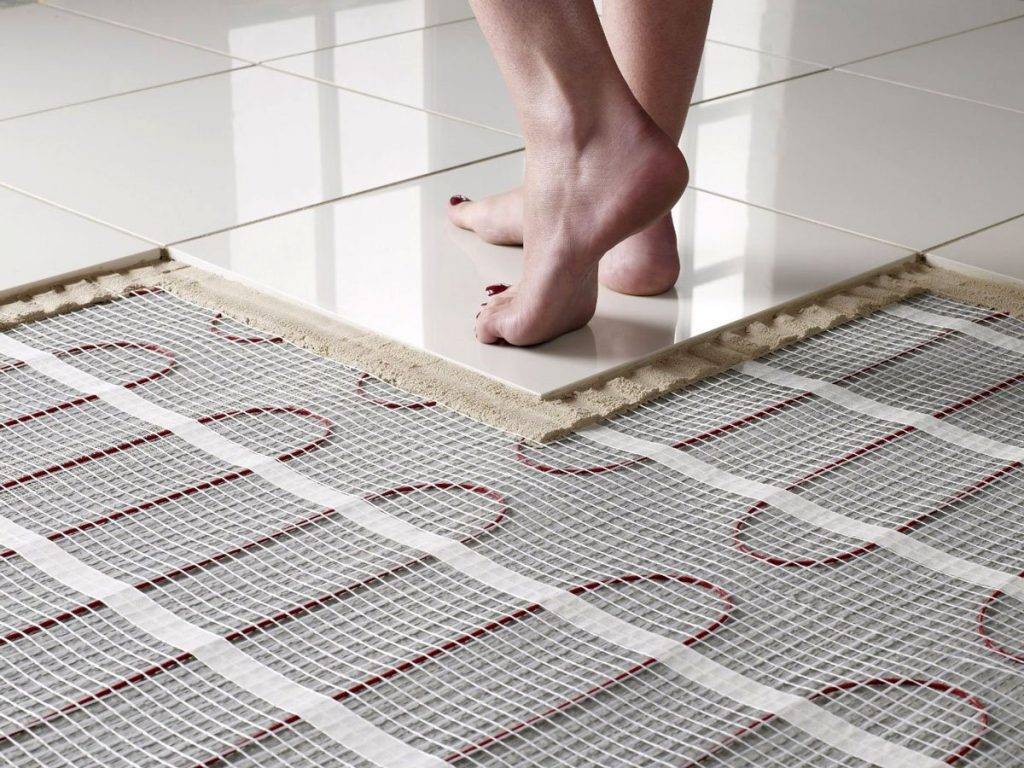

Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.

Стоимость: от 4570 руб.

DEVI DEVIheat 150S (DSVF-150)

Достоинства:

практически не изменяет высоту пола.

Недостатки:

• создает электромагнитное излучение;
• необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.

 Теплолюкс Mini MH200-1.4

Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.

Стоимость: от 3110 руб.

Теплолюкс Mini MH200-1.4

Достоинства:

• возможен монтаж на различную основу пола;
• не требует заливки стяжки.

Недостатки:

создает электромагнитное поле.

Electrolux EEM 2-150-0.5

Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.

Стоимость: от 1990 руб.

Electrolux EEM 2-150-0.5

Достоинства:

• может использоваться во влажных помещениях;
• двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
• электромагнитное излучение ниже минимально допустимых норм в несколько раз;
• срок службы: 50 лет.

Недостатки:

не выявлено.

Warmstad WSM-300-2.0

Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.

Стоимость: от 1750 руб.

Warmstad WSM-300-2.0

Достоинства:

• оптимальное соотношение цены и качества;
• может применяться для обогрева любых помещений.

Недостатки:

не выявлено.

TEPLOCOM МНД-5,0

Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.

Стоимость: от 4080 руб.

TEPLOCOM МНД-5,0

Достоинства:

• рекомендован для применения в помещениях, в которых постоянно находятся люди;
• недорогой.

Недостатки:

гарантийный срок службы меньше, чем у остальных моделей.

Сравнение технических характеристик, рассмотренных моделей нагревательных матов

Модель	Размер, см	Потребляемая мощность, Вт	Удельная мощность, Вт/кв.м	Площадь обогрева (max), кв.м	Длина холодного кабеля, м	Цена за 1 кв.м, руб.
DEVI DEVIheat 150S (DSVF-150)	200х50	150	150	1	4	4576
Теплолюкс Mini MH200-1.4	250х50	200	140	1,4	2	2494
Electrolux EEM 2-150-0.5	100х50	82	150	0,5	2	3980
Warmstad WSM-300-2.0	400х50	300	150	2	2	876
TEPLOCOM МНД-5,0	1000х50	874	160	5	2	816

Потребление

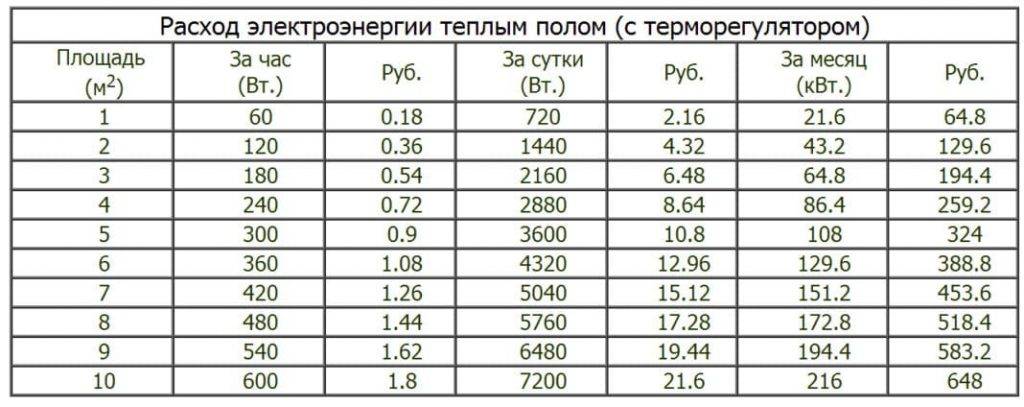

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Делаем расчет, сколько электричества потребляет пленочный теплый пол

В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.

1. Содержимое:

Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?

Сколько потребляет инфракрасный теплый пол

Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.

Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.

Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

1. Потребляемая мощность за месяц- 378 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Монтаж

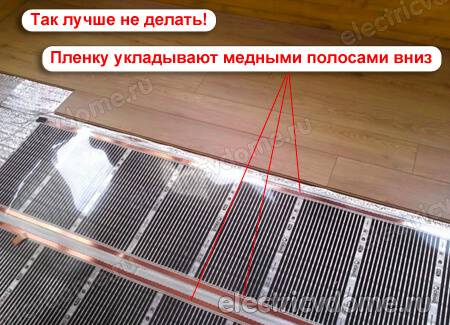

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения S=a*b Расчет площади обогрева Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.). Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки	150 Вт/м²	220 Вт/м²
Основной источник отопления	Не менее 95 % площади	Не менее 70 % площади
Дополнительный источник отопления	Не менее 60 % площади	Не менее 40 % площади
Тип напольного покрытия	ламинат, линолеум, ковролин	паркет, ковролин

Расчет энергопотребления

Потребление энергии ИК пленочным полом Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт. Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Критерии выбора терморегуляторов для тёплого пола.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату.
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Расчет мощности теплого водяного пола

Перед расчётом тёплого водяного пола следует обратить внимание на следующие параметры:

• площадь помещения;
• характеристики помещения (желаемая температура, материал стен, конструкция окон);
• вид напольного покрытия, то есть из чего будет сделан пол. Так, при покрытии пола из цельной доски, требуется более высокая степень обогрева помещения.
• мощность котла, насоса, диаметр труб.

Расчёт тёплого водяного пола включает в себя несколько этапов.

1. Необходимо нарисовать план помещения на листе бумаги, лучше на миллиметровой, задав масштаб. В плане должны быть отображены расположения окон и дверей.
2. Расчёт шага труб (определённого промежутка между трубами при укладке), их расположения и диаметра.

Проходя через трубы, горячая вода теряет часть тепловой энергии, отдавая её окружающим материалам. В результате падает температура и пол нагревается неравномерно. При короткой протяжённости труб могут оставаться холодными некоторые участки пола. При большой протяжённости, наоборот, вода очень плохо циркулирует в системе. Температура поверхности пола не должна быть выше 30 градусов.

Контур труб при укладывании должен быть в пределах 80−90 метров. Чем длиннее труба, тем больше гидравлическое сопротивление. При увеличении длины трубы и большом количестве поворотов сопротивление будет возрастать. Площадь обогрева не должна превышать 20 м². Если помещение имеет большую площадь, то тогда его надо разделить пополам и сделать два контура, или разделить на три и более контуров. Когда известно количество контуров, то тогда покупается коллектор с определённым количеством отводов. Лучший вариант — это коллектор с регулировочными клапанами, которые помогают изменять температуру, а значит регулировать подачу теплоносителя в каждый контур.

Величина гидравлического сопротивления должна быть одинакова в каждом контуре, который подключен к распределительному коллектору. Для разных помещений (балкон, веранда) необходимы независимые контуры. Эти помещения должны отапливаться отдельно, потому что на их обогрев уходит много тепла.

От шага труб зависит равномерное распределение тепла и необходимая длина труб. Средний расход труб составляет 5 погонных метров на 1 м² площади помещения, если расстояние между витками 20−30 см. То есть нужно около 100 м трубы для помещения площадью 20 м².

Чтобы достигнуть теплоотдачи в 50 Вт на квадратный метр, шаг труб с теплоносителем должен быть 30 см.Когда теплоотдача повышается до 80 Вт, тогда шаг должен уменьшаться до 20 см. Если повышаются размеры промежутков между трубами, то в таком случае рекомендуется повышать температуру теплоносителя

При размещении труб отопления тёплого водяного пола на плане не стоит забывать про основные места тепловых потерь, которыми являются окна и двери. Труба, отходящая от стояка, должна проходить вдоль окна. Расстояние от труб до стен должно составлять 20−25 см, но не меньше 8−10 см. Расстояние между трубами зависит от диаметра труб. По чертежу и контуру труб рассчитывается количество труб, необходимое для укладки. Дополнительно надо добавить два метра для подводки трубы к стояку.
