Достоинства теплого пола и его установка под плитку и ламинат

Монтаж водяного теплого пола

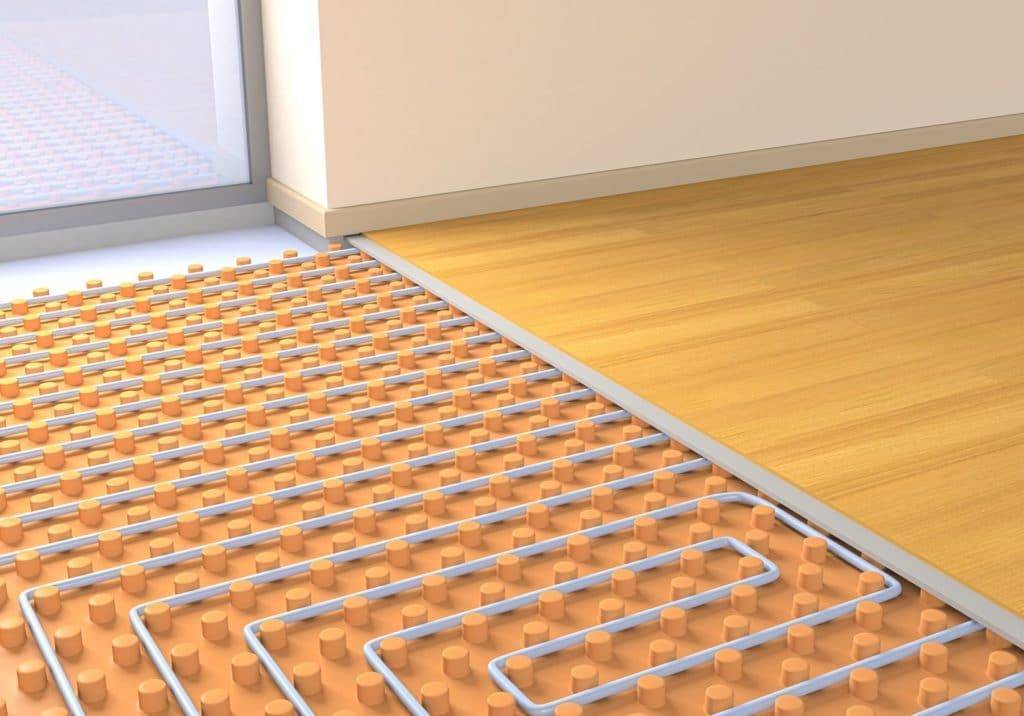

Водяной пол под ламинат

Установка теплого водяного пола под ламинат возможна только в том случае, если водогрейная отопительная система в доме полностью автономна. Это условие объясняется тем, что в централизованной системе водяного отопления нет возможности регулировать уровень нагрева, в результате, из-за отсутствия одинакового уровня нагрева, ламинат деформируется.

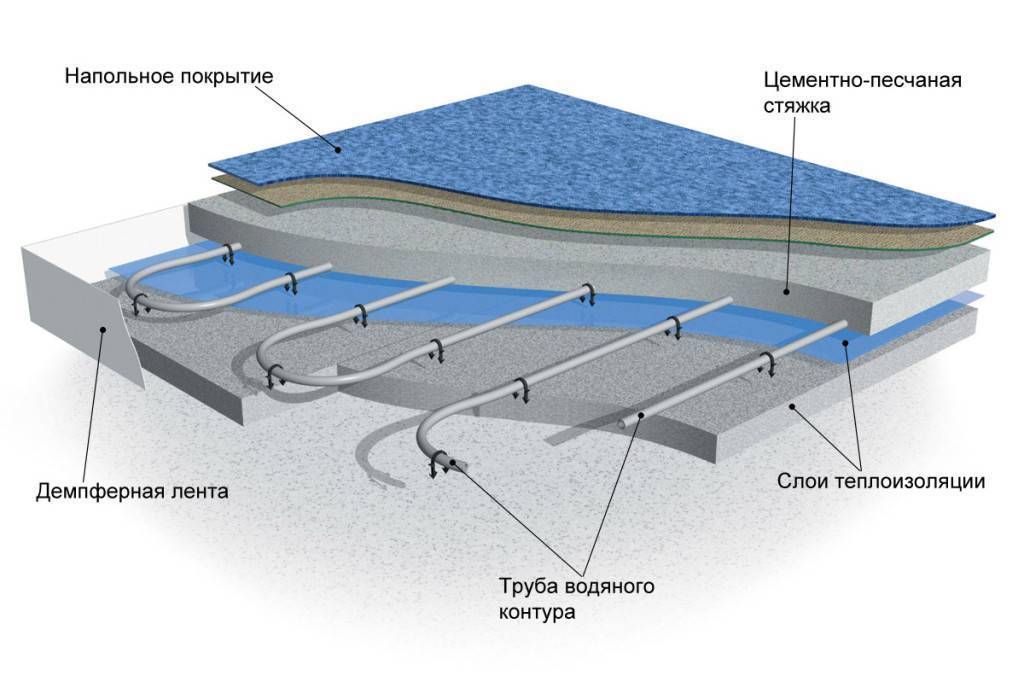

Теплый водяной пол укладывается под бетонную стяжку, но не под сам ламинат. На черновой пол укладывается слой утеплителя – это необходимо для того чтобы не расходовать энергию на обогрев перекрытий между этажами. Сверху утеплительного слоя укладывается фольгированный теплоотражающий материал, затем – трубы.  Они монтируются с определенным шагом на арматурную сетку или систему профилей с фиксаторами. Для большего удобства можно использовать специальные маты для укладки водогрейных труб, при этом они могут выступать в качестве утеплителя, фиксатора и гидроизолятора. Бетонная стяжка поверх нагревающей системы нужно укладывать толстым слоем, от 3 см до 6 см. Слишком тонкий слой стяжки приведет к растрескиванию бетона и деформации ламелей вследствие перегрева. Слишком толстый, как и тонкий, слой бетона приводит к неравномерному нагреву поверхности.

Составление проекта

Независимо будет монтироваться водяной теплый пол под плитку своими руками или с помощью специалиста, первым делом пред началом работ, необходимо составить проект.

Во время составления проекта, необходимо определится с диаметром труб, так как именно от диаметра зависит длина контура. Когда монтаж системы подогрева проводится самостоятельно, используют такие трубы:

  • с сечением 16 мм, подходит для установки контура не более девяноста метров;
  • с диаметром 17 мм, проводят монтаж контура до ста метров;
  • если используется труба с сечением 20 мм, то контур может быть до 120 метров.

Обоснуются такие показателя тем, что, если труба большого сечения, сопротивление в ней снижено. Когда проводится укладка теплого пола под плитку своими руками, мастер должен знать, что для обогрева большого помещения, лучше использовать трубу, сечением два сантиметра. Но часто на всю комнату трубы в сто двадцать метров не хватает для оптимального прогрева, и решают добавить кусок. В таких ситуациях, желательно не добавлять трубу, а делать еще один контур, и длина двух контуров не должна отличаться более, чем на десять метров.

Во время проектирования, нужно учитывать и такие критерии:

создавая проект системы, первым делом, нужно установить перегородку, а только после этого рассчитывать количество контуров;
если монтаж системы проводится не в одной комнате, а по всему дому, то коллектор, нужно устанавливать посередине дома, ну не прям посередине, а в средней комнате;
когда необходима установка двух коллекторов, в каждый из них должен включаться насос для циркуляции теплоносителя по трубам;
проводя монтаж системы подогрева пола в двухэтажном доме, важно учитывать при составлении проекта, что перекрытие должно утепляться.

С основами составления проекта, мы разобрались, теперь давайте рассмотрим еще несколько важных требований, которые обязательно нужно определить до составления плана.

Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола, которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

Нагревательный резистивный кабель разматывается из бухты. Пользователь самостоятельно рассчитывает его длину и определяет способ укладки. Уложенный кабель монтируется на специальные ленты с фиксаторами или на металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным фактором, который ограничивает распространение кабельной системы подогрева пола.

Исходя из физических параметров и технических характеристик системы, можно обосновать нецелесообразность использования кабельной системы под ламинат:

высокий расход электроэнергии, существенная часть энергозатрат приходится на обогрев самой стяжки;

более высокая, по сравнению с другими системами, сложность регулирования температурного режима;

необходимость знания точного места установки мебели, чтобы избежать перегрева пола.

Монтаж кабеля под ламинат проводится аналогично тому, как выполняется монтаж электрического теплого пола под плитку. А ввиду наличия толстой стяжки, специфика в монтаже самого ламината отсутствует.

Вывод: нецелесообразно использовать кабельный теплый пол под ламинат.

2.Тепломаты (нагревательные маты для пола)

Система теплый пол, при которой нагревательный кабель изначально уложен в маты. Отличительная особенность – в матах используется более тонкий кабель, зафиксированный на заданном расстоянии, что исключает расчет шага укладки.

Монтаж электрических матов происходит быстро, а толщина стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

Вывод: такой способ более приемлем для монтажа ламината, однако также имеет более выгодную альтернативу.

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под ламинат, является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие недостатки ламината, как:

выделение формальдегида, который в большинстве случаем используется как связующее вещество при изготовлении ламелей;

растрескивание ламели по шву или расслаивание по толщине. Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный пол самый экономный вариант отопления.

Какие есть преимущества у такого пола?

Сравнивая с другими устройствами для полов, можно выделить наиболее характерные преимущества, отличающие от других:

  • во время эксплуатации температура водяных полов остается постоянной при средних показателях около 50°С, что обеспечивает экономию на общий обогрев помещения;
  • он экологически безопасен, его можно устанавливать в любом помещении, не опасаясь за появления аллергической реакции на компоненты его системы;
  • полностью безопасен для обеспечения санитарных и гигиенических нормативов;
  • оборудование для установки самое обычное;
  • отсутствует явление генерируемого электромагнитного потока, как, например, при электрополах;
  • совместим с любыми видами напольных покрытий: керамическая плитка, линолеум, половая доска, натуральный камень, ламинат.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор

Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить

При этом не стоит бояться, что полы прорвет, и они испортят древесину

Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

Подготовка основания

К основанию под теплый пол есть три главных требования: оно должено быть ровным, чистым и сухим:

  1. Ремонт и выравнивание. Небольшие сколы можно заделать цементным раствором или специальными ремонтными смесями. Бугорки лучше отшлифовать, чтобы они не выступали. Если неровностей много или они слишком большие, придется делать черновую стяжку, для этого хорошо подойдут самовыравнивающиеся смеси.
  2. Очистка. После выравнивания с поверхности убирается весь крупный мусор, потом пол подметается. Также его следует пропылесосить.

Уборка чернового основания

Высушивание. Если по каким-либо причинам пол мокрый, то все работы нужно отложить до тех пор, пока он не высохнет. Ускорить процесс может проветривание в теплое время года и отопление зимой.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы. Зависит это от ряда различных условий и факторов:

Зависит это от ряда различных условий и факторов:

  • особенности укладки «пирога» пола;
  • разновидность перекрытия;
  • изношенность перекрытия;
  • особенности помещения, в котором будет осуществляться подогрев;
  • предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

  • электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: «Электрический теплый пол на деревянный пол – варианты обустройства»). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
  • водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

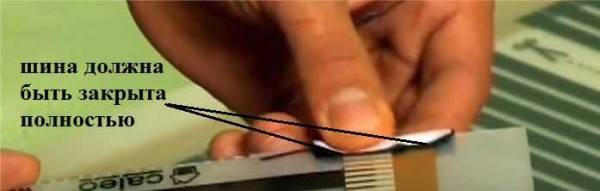

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчемУложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

Система водяного обогрева

Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах

Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла

Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

Нанесение цементно-песчаного раствора

Инфракрасный

Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.

ИК пленка легко поддается порезке

В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.
