Технические характеристики и преимущества теплых полов Caleo

О компании Caleo

Расположенная в Южной Корее компания DYMSCO Technolodgy известна отечественному потребителю благодаря продукции, выпускаемой под маркой Калео. Современный электрический инфракрасный плёночный тёплый пол Caleo поставляется в страны ЕС, Канаду, Японию, США. Представительства компании имеются и в РФ. Продукция компании пользуется неизменным спросом.

Компания DYMSCO Technolodgy была основана в 2004 г. В свое время, ученые концерна одни из первых разработали и внедрили революционную технологию «серебряная сетка».

В обычных ИК полах греются как карбоновые элементы, так и токопроводящие медные пластины. Плёночные инфракрасные тёплые полы Калео лишены этого недостатка. В конструкции систем отопления была впервые применена технология «серебряная сетка». В результате, при работе нагреваются исключительно карбоновые полосы.

Технология «серебряная сетка» имеет еще одно преимущество. Использование инфракрасной системы обогрева полов Caleo полностью безопасно. Все механические элементы имеют ламинированное покрытие, а также дополнительную защиту от механических повреждений.

Технология монтажа изделия

Монтаж пленки “Калео” зависит от типа напольного покрытия. Существует несколько вариантов укладки:

  • Под паркет или ламинат. В этом случае перед облицовкой лучше на основание постелить полиэтиленовую пленку. Она должна защищать теплый пол от возможного воздействия влаги. Устройство пола в этом случае выглядит так: стяжка или черновое основание; отражающий материал-утеплитель; укладка термопленки “Калео”. Далее производится монтаж полиэтиленовой защитной пленки, после чего можно делать финишную облицовку.
  • Линолеум или ковролин. Учтите, что дополнительным слоем в этом “пироге” будет фанера или ДВП. Это необходимо для выравнивания основания. Укладка теплого пола в этом случае будет выглядеть так: стяжка или черновое основание; изолон (термоизоляционный отражатель); укладка инфракрасной системы; настил защитной полиэтиленовой пленки; установка фанерных листов; монтаж финишной облицовки.

Схема пирога пола под разные покрытия

Как видите, в обоих случаях заливать теплый пол стяжкой совершенно необязательно. Если в качестве напольного покрытия вы выбрали ламинат с замками, то они должны быть хорошо обработаны воском или специальной защитной пропиткой

Кроме того, такую облицовку можно разобрать, что очень важно, если потребуется ремонт теплого пола

Подробная инструкция по укладке пленки

Работа по монтажу представленного изделия не представляет особого труда. Основные затруднения могут возникнуть на этапе подключения, особенно если у вас нет соответствующих навыков. Монтаж пленки предусматривает осуществление таких действий:

Подготовка необходимых материалов и инструментов. Вам понадобится сама система инфракрасного пола, гидроизоляция и строительный скотч для фиксации ее частей. Учтите, что для утепления пола в этом случае нельзя применять материалы с алюминиевой фольгой. Вам также необходимо запастись всеми элементами, при помощи которых производится подсоединение и изоляция контактов.
Подготовка поверхности пола. На этом этапе вы должны устранить все изъяны в основании и добиться его оптимального уровня. Для выравнивания поверхности используется специальная выравнивающая смесь.
Определение площади поверхности, на которой будет размещена пленка. При этом учтите, что теплый пол не должен находиться под тяжелой мебелью. В противном случае может случиться перегрев системы и ее поломка.
Монтаж термопленки. Учтите, что ее на отражатель нужно укладывать без воздушного зазора

Монтируйте изделие осторожно, без перегибов. Если его нужно разрезать, то делать это следует по специально размеченным местам, чтобы не повредить нагревательные элементы и контакты.
Установка терморегулятора и датчика

Эти элементы необходимы для контроля уровня нагрева пола. Датчик крепится с изнаночной стороны пленки. Что касается терморегулятора, то он обязан находиться в таком месте, в котором его не будет заслонять мебель. В противном случае он будет работать некорректно.
Подключение системы к сети. На этом этапе производится укладка проводки и ее соединение с нагревательными элементами. Учтите, что места соединения должны быть надежно изолированы. Все работы по подключению проводов и терморегулятора должны производиться при выключенном электропитании. Регулятор подсоединяется посредством одинарного многожильного провода, сечение которого составляет 1,5 мм2.
Тестирование системы. Эту процедуру нужно провести до укладки финишного покрытия. Она даст возможность увидеть, правильно ли подключены провода, хорошо ли они заизолированы. Температура нагрева не должна превышать 30 градусов.

Особенности

Вся продукция Caleo сертифицирована, она изготавливается с учетом самых строгих требований и критериев безопасности. Соответствует европейским и международным стандартам качества. При создании теплых полов используются инновационные технологии и проверенные временем материалы и оборудование, кроме того, разработкой занимаются настоящие профессионалы.

Компании принадлежит множество достижений в своей сфере. Одним из наиболее выдающихся является то, что в Caleo впервые разработали и внедрили особые комплекты пленочных полов для покупки в розницу. Компания также во многом поспособствовала дальнейшему внедрению такого рода пленочных полов во всем мире.

Теплый пол Caleo может считаться отличным дополнением к основному отоплению в доме или квартире. К тому же на сегодняшний день сделать монтаж такого дополнительного отопления не так уж и сложно, многие и вовсе занимаются им самостоятельно в домашних условиях:

  • Считается, что для монтирования системы теплых потребуется всего несколько часов, кроме того, она может работать сразу же после установки.
  • По подсчетам специалистов полы от марки экономят до 20 процентов электроэнергии в отличие от других марок, занимающихся выпуском аналогичной продукции.
  • При покупке специальной пленки вам всего лишь необходимо отсчитать необходимый метраж, а уже потом можно делать разделения на модули. Однако это касается не всех серий теплых полов от марки.

Покупатель может быть полностью уверен в качестве пленки для теплых полов, поскольку с обеих ее сторон имеются специальные полимеры, которые не только обеспечивают должную электроизоляцию, но и пожаробезопасность. Полоски не будут греться более 55 градусов, а тепло, которое будет от них исходить через пол, будет максимально приятным для ног.

  • Марка гарантирует долговечность и износостойкость своих товаров даже с течением определенного времени. Благодаря специальным технологиям от марки, которые применяются в процессе создания полов, система может работать постоянно.
  • При очень сильном повреждении зачастую не приходится менять весь теплый пол, а лишь его отдельные полоски, которые перестали работать по той или иной причине.

Очень важно подчеркнуть, что при очень серьезных поломках в системе, потребуется полный ремонт всей конструкции теплого пола, так как все выводы питания расположены под открытием

  • Теплые полы от марки прекрасно подойдут для ламината, паркета и линолеума. Даже если в комнате большая площадь, при помощи системы Caleo возможно обогреть каждый ее уголок. Кроме того, теплые полы идеальны и безопасны для установки даже в детских комнатах.
  • Марка подтверждает, что тепловое излучение от полов не является опасным для человека. Кроме того, теплые полы не создают никаких магнитных и других излучений, которые могут пагубно отразиться на здоровье человека.

Тепловые конструкции для полов Caleo помогут поддержать уровень естественной и оптимальной влажности в комнате, не нарушая нормальный баланс.
Большим плюсом товаров от марки являются приятные цены. Разумеется, конструкции для создания теплых полов просто не могут стоить дешево

Однако марка предлагает вполне приемлемые цены, которые будут по карману многим среднестатистическим покупателям.
Возвращаясь к безопасности, о которой уже было сказано, также важно отметить, что даже при случайном возгорании в помещении система Caleo не будет поддерживать очаг возгорания и никоим образом не станет его источником.

Теплые полы от марки могут стать отличным вариантом для приобретения, где цена полностью оправдывает качество и безопасность товаров.

Продукция компании Caleo

Компания целиком и полностью специализируется на тёплых полах. Производство было открыто в далёком 2006 году, сегодня Caleo является лидером своего сегмента. Она занимается производственными процессами и монтажными работами. На выбор потребителей выпускаются несколько разновидностей тёплых полов:

  • Инфракрасные плёночные – простейшее оборудование с инфракрасным принципом действия, отличается простотой в укладке;
  • Нагревательный кабель – закладывается в стяжку или в плиточный клей, служит альтернативой водяным полам;
  • Нагревательные маты – тёплые полы под плитку или в стяжку, отличаются лёгкостью в укладке;
  • Стержневые маты – годятся для закладки в мокрую стяжку, обладают полной саморегуляцией.

Спектр выпускаемой продукции включает в себя несколько десятков моделей. Они представлены на официальном сайте Caleo. Здесь мы увидим оборудование для укладки в плиточный клей или стяжку, под различные напольные покрытия, такие как ковролин, ламинат, керамогранит, керамическая плитка, паркетная доска и линолеум.

Тёплые полы Caleo могут подразделяются на три категории – без саморегуляции, с частичной саморегуляцией, с полной саморегуляцией. В первую категорию вошло оборудование, не способное самостоятельно управлять температурой. Частичная саморегуляция ускоряет нагрев и обеспечивает разумное потребление электроэнергии, в зависимости от нужного температурного режима. Оборудование с полной саморегуляцией может автоматически подстраиваться под условия использования — например, на такие тёплые полы можно ставить шкафы, не боясь «спалить» отопительный контур.

Плёночный пол – особенности

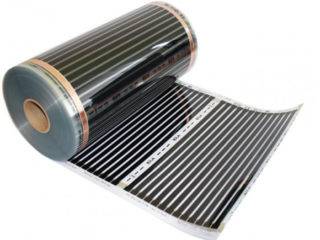

Плёночный тёплый пол Caleo представляет собой плёнку, на которую нанесены токопроводящие дорожки. Принцип работы прост – при подаче электроэнергии эти дорожки нагреваются и становятся источниками инфракрасного излучения. ИК-излучение, достигая напольного покрытия, нагревает его – температура воздуха в комнате начинает расти. Плёнка хороша тем, что может использоваться практически с любыми напольными покрытиями, от керамической плитки до ковролина.

Плёночный инфракрасный тёплый пол Калео можно укладывать самым разным способом. Например, ничто не мешает уложить его прямо под ковролин, уложив поверх него листы тонкой фанеры – для защиты от механических повреждений. Допускается укладка под паркетную доску и ламинат безо всякой дополнительной защиты. При необходимости плёнка может быть уложена в плиточный клей или бетонную стяжку – универсальное решение.

Плёночные тёплые полы Caleo выпускаются в виде готовых к монтажу комплектов. Эти комплекты рассчитаны на определённую площадь. Удельная мощность варьируется от 130 до 230 Вт/кв. м. Маломощные образцы используются на любых этажах, кроме первого, а также в качестве вспомогательного отопления. Модели повышенной мощности монтируются на первых этажах и могут полностью заменить собой традиционные отопительные системы.

Главные преимущества плёночных тёплых полов Caleo – лёгкость в укладке и универсальность в применении.

Нагревательный кабель

Его ещё называют нагревательной секцией. Кабель от Caleo укладывается в стяжку или в плиточный клей, наподобие труб водяных тёплых полов. Резать его нельзя, он выпускается в бухтах, рассчитанных на определённую площадь. С его помощью легко регулировать тепловую мощность тёплых полов – для этого достаточно поменять шаг укладки. Если шаг достаточно большой, рекомендуется делать стяжку толще – это обеспечит более равномерный прогрев.

Кабельный тёплый пол от компании Caleo достаточно универсален. Поверх стяжки можно уложить любое напольное покрытие, например, ламинат или линолеум. Собираясь укладывать ламинат, уточните возможность его эксплуатации при повышенных температурах – на упаковке будет стоять соответствующая пометка, допускающая использование ламината с тёплыми полами

Обратите внимание, что греющий кабель от Caleo может использоваться не только в тёплых полах, но и для обогрева труб, кровель и водостоков. Также его укладывают под уличными ступеньками, чтобы на них не намерзал лёд

Стержневые маты

Отличное решение для толстой бетонной стяжки. Эти тёплые полы от компании Caleo представляют собой соединённые друг с другом токопроводящие стержни, являющиеся источником инфракрасного излучения. Стержни могут быть саморегулируемыми. Отдельные секции соединяются между собой с помощью соединительных комплектов. Помимо бетона, возможна закладка стержневых тёплых полов в плиточный клей с последующей укладкой плитки или керамогранита. На выбор потребителей представлены модели с различной тепловой мощностью и под различную площадь.

Основные типы графитовых теплых полов


Стержневой теплый пол монтируют в бетонную стяжку

Выпускают 2 основных типа обогревателя: пленочный и стержневой. К ним относят также биметаллический и аморфный пол. Однако эти 2 варианта не включают углеродные элементы. Хотя принцип действия у них такой же: излучение инфракрасного тепла.

Стержневые маты

Стержневой теплый пол – проволочный мат, шириной в 83 см, число стержней в 1 погонном метре – 10. Конструкцию расстилают на подготовленное основание любой площади. Секции стыкуют друг с другом соединительными комплектами.

Стержневые маты укладывают под любой, самый капризный материал: плитку, ламинат, деревянный настил, паркет. Обязательное условие: обогреватель размещают в слое бетонной стяжки или плиточного клея. Черновой пол термоизолируют.

Плюс изделия – возможность саморегулировки. Стержневой углепластиковый пол не боится давления, так как его конструкция исключает перегрев провода. Если участок временно закрыт мебелью, теплоотдача на нем уменьшается. При этом стержни снижают потребление электроэнергии и остывают. На участках, где поверхность остывает быстрее, элементы нагреваются сильнее.

Пленочные маты


Пленочный теплый пол с напылением углеродистого материала с примесями графита

Конструкция изделия существенно отличается. Основа нагревательного элемента – по-прежнему карбон или смесь карбона и графита. Состав напыляют на основу из термостойкого полипропилена, формируя токопроводящие дорожки. Основу закрывают с двух сторон двух- или трехслойной пленкой и запаивают. Материал выдерживает нагрев до 120 С, не боится воды или влаги. Ширина полосы – 50–100 см. Между собой они соединяются медными шинами.

Различают несколько методов нанесения карбона:

  • Сплошная пленка – углеволокно наносят на всю площадь основы. Скорость нагрева обогревателя максимально высока, энергопотребление ниже. При повреждении каких-либо участков работоспособность системы не изменяется.
  • Перфорированная – в сплошном покрытии сформированы полосы и круги, где нагревательные элементы отсутствуют. Модификация разработана для укладки в стяжку или под плитку.
  • Перфорация в виде пчелиных сот – разновидность предыдущей.
  • Полосатая – классический вариант, в котором на подложке формируют полосы разной ширины. Мощность ИК-пленки зависит от их размеров.

Монтаж ИК-пленки чрезвычайно прост и удобен. Она очень тонкая – 0,23–0,47 мм, ее укладывают без стяжки. Пленку можно резать на куски любого размера и обогревать самые маленькие площадки и даже ступени лестницы. Если какая-то из секций выходит из строя, остальной пол продолжает работать в прежнем режиме, а поврежденный фрагмент можно заменить в любую минуту.

Однако у пленочного варианта есть немало ограничений. Его нельзя укладывать под керамогранит, плитку, поскольку «мокрые работы» и ИК-пленка несовместимы. Исключение – перфорированная модификация. Но и ее использование является, скорее, вынужденным решением. Не годится настил из материалов, плохо проводящих тепло, наподобие ковролина, линолеума на войлочной основе. В этом случае тепло поглощает покрытие.

Характеристики

В пользу использования инфракрасных пленочных полов говорят их основные физико-технические параметры:

  • Рабочее напряжение — 220 В 50 Hz.
  • Параметры пленочного покрытия: толщина – 0,4 мм; ширина полотен: 0,5 и 0,8 м.
  • Максимальная температура нагрева: 55 ⁰С.
  • Максимальная мощность: 150 – 400 Вт/м2, в зависимости от режима эксплуатации.
  • Длина инфракрасных волн – 6 -20 мкм.
  • Дальность излучения: 91 %.
  • Температура плавления пленки: +265 ⁰С.
  • Электромагнитное поле отсутствует.

При установке инфракрасного теплого пола в качестве основного источника отопления, он должен занимать не менее 70% отапливаемого помещения. В противном случае эффективность такого способа обогрева будет не достаточной.

Плюсы и минусы

При выборе отопительной системы для своего дома или квартиры многие потребители находятся в некоторых сомнениях относительно того, какой предпочесть теплый пол: инфракрасный или электрический?

Для того чтобы ответить на этот вопрос, необходимо проанализировать «сильные» и «слабые» стороны этих материалов и сделать соответствующие выводы.

Преимущества :

Простота и высокая скорость монтажа.

Установка этой системы не требует какой-то особенной подготовки, например, создания цементно-песчаной стяжки или устройства дощатого настила.

Совместимость с напольными покрытиями любых видов.

Инфракрасный теплый пол можно укладывать под линолеум, ламинат и другие покрытия, без риска их разрушения и повреждения. Однако при этом необходимо учитывать, что при использовании совместно с линолеумом и ковролином, его необходимо закрывать фанерой или ДСП.

Высокая эффективность и надежность.

Использование этой системы обеспечивает равномерный нагрев помещений, без перепада температур.

Возможность эксплуатации при усиленных нагрузках.

Инфракрасные полы разрешены для использования в спортивных залах, офисных помещениях и общественных заведениях.

Минимальная толщина.

При укладке пленочных полов уровень пола остается практически неизменным. Это избавляет от дополнительных затрат на изготовление порожков, ступеней и других дополнительных элементов.

  • Высокая влагостойкость.
  • Экологическая безопасность.

Но, у инфракрасного теплого пола имеются не только очевидные плюсы, но и минусы, например, цена.

Кроме того, к его недостаткам можно отнести:

Небольшую толщину пленочного материала.

Безусловно, это один из главных плюсов, но и очевидный минус этой системы обогрева. Дело в том, что тонкая пленка очень легко рвется. И это нужно учитывать при монтаже.

Потребность в идеально ровном основании.

Несмотря на то, что для укладки инфракрасных пленочных полов не требуется устройство стяжки, их нужно стелить исключительно на ровную поверхность, иначе они не смогут работать эффективно и корректно.

Сложность подключения токопроводящих контактов к пленке.

Из-за этого монтаж инфракрасного теплого пола лучше доверить специалистам, а это опять дополнительные расходы.

Преимущества теплого пола:

Сравнительные характеристики популярных отопительных систем представлены в таблице:

КритерииВиды теплых полов
ИнфракрасныйЭлектрическийПленочный
Возможность использования в качестве основного источника отопленияДаДа, но, исходя из практической точки зрения – экономически нецелесообразно
Места эксплуатацииВ частных домахВ помещениях различного назначения с небольшой площадью
Необходимость дополнительных манипуляций в процессе установкиНеобходима заливка стяжки, прокладка и спайка трубопроводаНужна ровная поверхность, при необходимости укладываются слои гидро- и теплоизоляции
Варианты укладкиМонтаж системы трубУкладка кабеляРаскладка инфракрасной пленки
Влияние на расположение мебелиНе влияетНе рекомендуется располагать под мебелью и крупной бытовой техникой
Стоимость материалов и монтажаСредняя, из-за расходов на дополнительные работы и оборудованиеСредняя, при самостоятельном подключенииВысокая, из-за стоимости самого пола
Стоимость эксплуатацииНизкая (при использовании совместно с газовым котлом)ВысокаяВысокая
Дополнительные возможностиНетНетОздоровительный эффект за счет инфракрасного излучения

То есть на выбор той или иной системы, в первую очередь влияет место его будущей эксплуатации.

Монтаж инфракрасного пола

Важным качеством пленочного теплого пола является тот факт, что для него не требуется обустраивать новое основание. Вполне достаточно будет провести ремонт, очистку и выравнивание старого покрытия. Все необходимые работы можно разделить на несколько этапов, речь о которых пойдет дальше.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

  • подложку;
  • термоусадочные трубки;
  • терморегулятор;
  • гильзы;
  • провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запастись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовка основания

Перед укладкой необходимо качественно подготовить бетонное основание. Сначала его необходимо пропылесосить – помимо непосредственно очистки, это позволит обнаружить различные повреждения основания, которые необходимо устранить. С особой тщательностью нужно заняться щелями на стыке полов и стен – именно через них обычно уходит большая часть тепловой энергии.

Любые трещины и щели нужно расширить и очистить. Для их устранения чаще всего используются специальные ремонтные смеси или обычный герметик. Для заполнения крупных повреждений можно воспользоваться монтажной пеной. В любом случае, после застывания используемой смеси необходимо срезать ее остатки, после чего можно двигаться дальше.

Монтаж нагревательных элементов

На готовом основании стоит заранее разметить все участки, на которых будет располагаться пленка. Кроме того, стоит отметить и части пола, предназначенные для установки мебели, чтобы не устанавливать в этих местах отопление.

В соответствии с разметкой нужно нарезать пленку на подходящие куски

Разрезать ее нужно четко по штрихам, не отступая от них, и соблюдая осторожность – разрезанная не в том участке пленка в лучшем случае просто не станет работать

Подготовленная инфракрасная пленка для пола укладывается на нужных участках. Для фиксации материала подходит скотч или термоклей

Нужно обязательно обратить внимание на расположение медных полос – они обязательно должны находиться снизу

В утеплительном слое вырезаются пазы для прокладки кабеля, клемм и термодатчика, чтобы эти элементы не торчали над пленкой. Термодатчик лучше всего расположить с учетом нескольких показателей: во-первых, должно хватить родного провода, во-вторых, расстояние до стены должно быть не менее 50 см, в-третьих, прибор должен располагаться по центру одной из нагревательных полос.

После укладки датчика нужно подвести его кабель к терморегулятору. Теперь можно крепить и обжимать клеммы к шинам контактов. Далее к клеммам присоединяются провода.

Закончив укладку всех элементов системы, нужно изолировать все соединения при помощи специальных накладок. Изоляция обеспечит герметичность контактов. То же самое нужно сделать на местах, где пленка была обрезана – точки выхода медных шин необходимо обязательно закрыть.

Подключение

Подключение устройства состоит из нескольких этапов:

  1. Установка терморегулятора на запланированном месте.
  2. Соединение электрической схемы:
  3. зачистка кабеля в местах разреза на 1 см;
  4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
  5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
  6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.

Провода идущие от стержневого пола соединяются с клеммами терморегулятора. На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.
