Пошаговая схема подключения бойлера косвенного нагрева: подключаем бойлер к водопроводу и электричеству своими руками

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

  1. Кран.
  2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

  1. Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
  2. Подсоединяют эту трубу к котлу.
  3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
  4. Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

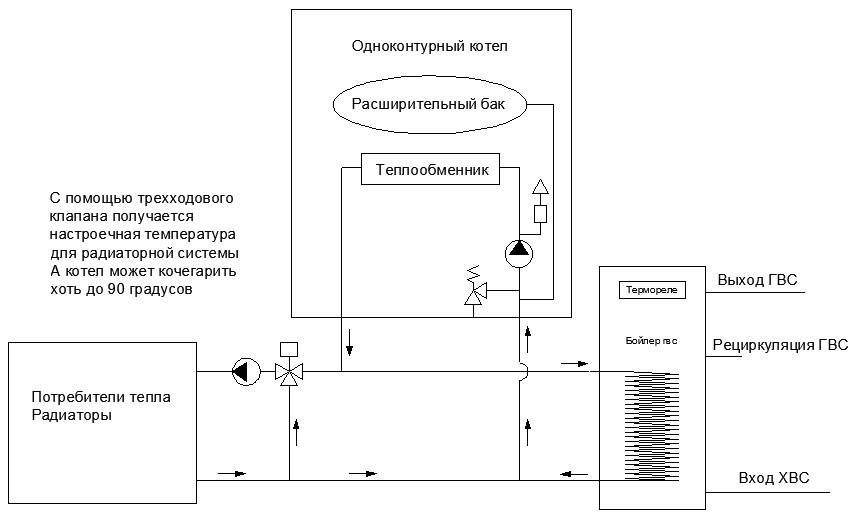

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры

При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.

Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.

Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше

Также важно брать тот бойлер, который не будет ржаветь. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления

Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления

Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.

Насос для загрузки оборудования тоже должен быть оптимальным

Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.

Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Материал труб для обвязки БКН

На регуляторе термоголовки выставляется желаемая температура нагрева воды не выше, чем температура на подаче котла. Также в паспортах-инструкция к применению. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки: Холодная вода — может устанавливаться обычная полипропиленовая труба. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке. Обвязка БКН должна решить несколько важных задач: обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю; предотвратить гидравлический и термический удар; поддерживать заданную температуру нагрева воды в автоматическом режиме. Что такое нагрев с приоритетом Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости. Если необходим более интенсивный нагрев это может произойти, если котел обычно функционирует в низкотемпературном режиме , то лучше выбрать модель со встроенным ТЭНом. Материал подходит для пайки всей системы ХВС. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования. Также поищите электрическую схему подключения котла к бойлеру. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже. Кроме установки и подключения БКН потребуется регулярное обслуживание.

Подписывайтесь на получение новых статей. Для этого мы можем перекрыть контур отопления и оставить работать только бойлер косвенного нагрева. Нагрузка токовая, как правило, не менее 10 А. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. Для подключения придется систему отопления выполнить в два контура, первый — для генерации тепла в доме, второй, имеющий больший приоритет, — для бойлера то есть если в агрегате температура воды упадет, то трехходовый клапан переключит горячую воду в контур отопления, пока не вернется нужная температура.

Нюансы устройства обвязки Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Возьмем самый простой случай, когда автоматика в водонагревателе уже есть. По опыту можем сказать, что сухой ТЭН лучше не брать. Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды.

То есть стальные трубы зарастают. В этом случае бойлер нагревается быстрее, но тогда отопление полностью останавливается и при длительном простое температура в батареях может значительно упасть. Если отопительные приборы отключить на минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно. Подключение бойлера косвенного нагрева с рециркуляцией Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников. То есть во время приготовления ГВС контур отопления отключается. Оборудование для котельной. Из каких элементов состоит современная котельная?

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

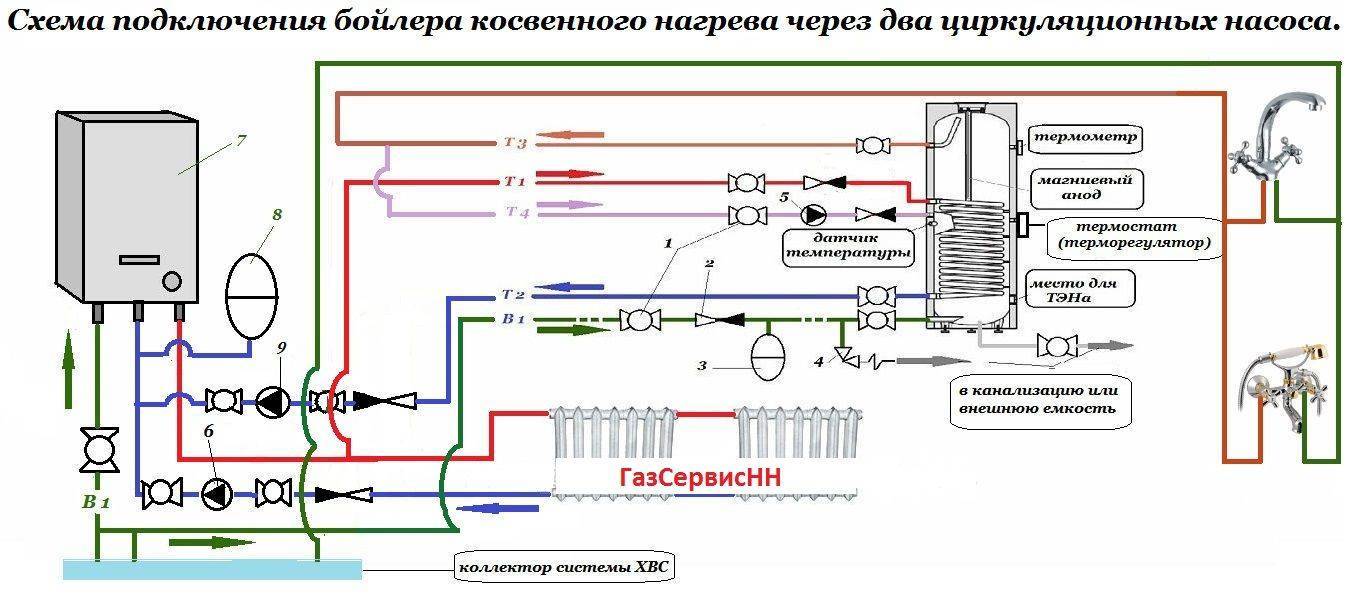

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

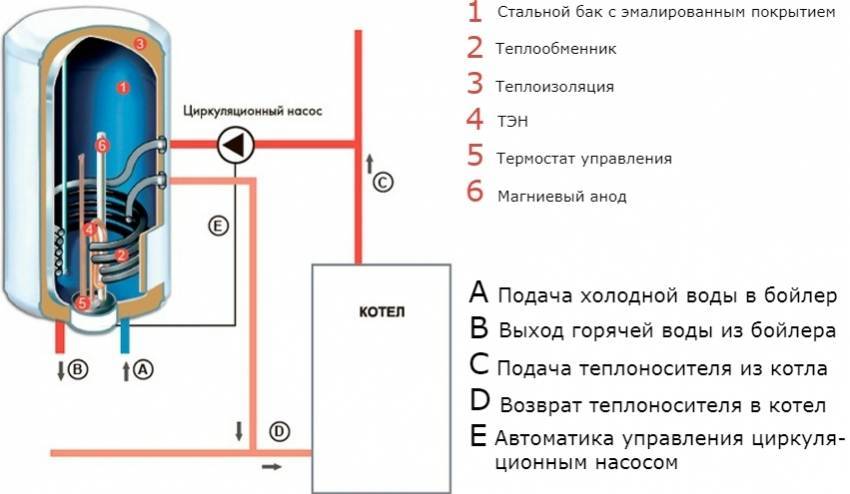

Принцип работы бойлера косвенного нагрева

Прежде, чем браться за изготовление такого нагревательного устройства, следует разобраться, каким образом он работает, а для этого изучить его устройство. Бойлер косвенного нагрева является обычным баком, внутри которого находятся трубы. По ним циркулирует теплоноситель.

Источником тепла может быть система отопления. Внутрь бака подаётся вода, постепенно нагревающаяся до температуры, обусловленной параметрами теплоносителя. Поскольку забор воды для хозяйственных нужд производится с верхней части бака, то её температура остаётся стабильной, пользоваться согретой водой удобно.

Таким образом, можно частный дом, где имеется отопительная система, функционирующая на любом виде топлива, обеспечить горячей водой в достаточном количестве. Бойлер косвенного нагрева можно использовать и в многоэтажных домах, подключив его в отопительную систему.

Правда, функционировать он будет только в отопительный сезон. Для того, чтобы устройством можно было пользоваться при отсутствии отопления, в конструкцию добавляют электрический ТЭН, включая его в сеть по мере необходимости.

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

  1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.
  2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.
  3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
  4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
  5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
  6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
  7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

  • Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
  • Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
  • Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
  • Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
  • В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

  1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
  2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.
