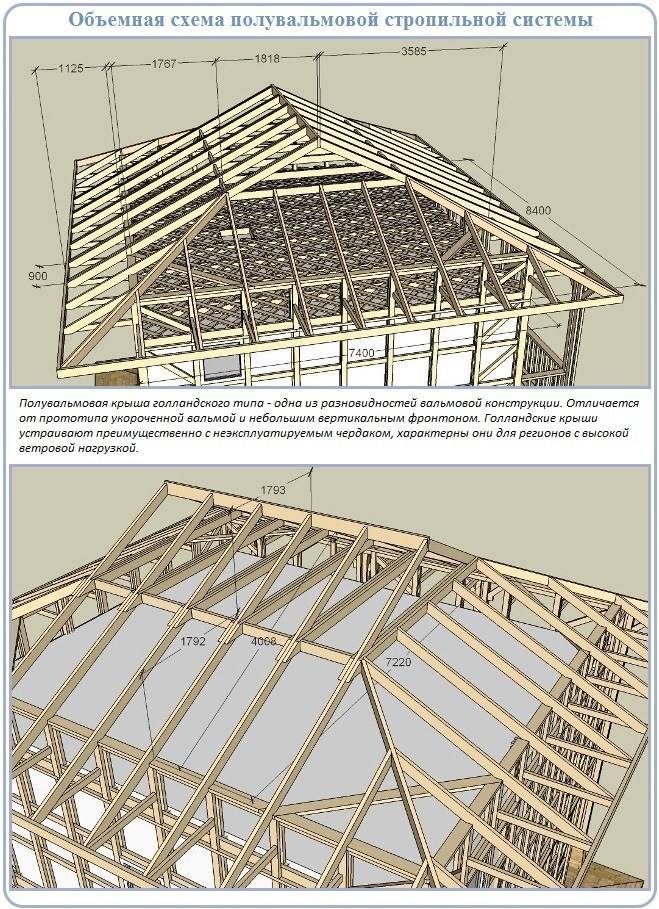

Схема стропильной системы полувальмовой крыши

Достоинства и недостатки

Чем же отличается полувальмовая двускатная крыша от всех остальных видов и какими конструкционными особенностями она обладает?

Основным отличием вальмовой крыши является то, что она имеет два ската трапециевидной формы и два – треугольной формы, в то время как в кровле полувальмового типа скаты характеризуются наличием ломаной линии.

Архитектурные возможности таких крыш достаточно широки, поэтому их проект может быть исключительно индивидуальным, а ее конструктивные особенности зависят от таких факторов: климатических особенностей местности, типа выбранного материала, наличия либо отсутствия жилого помещения в подкровельном пространстве.

Преимущества

Важнейшее значение при выборе вида кровли имеют климатические особенности местности.

Например, в районах, характеризующихся снежными и суровыми зимами, крыши возводятся с крутыми скатами и маленькими свесами, а в областях, в которых дуют постоянные сильные ветры, целесообразно строительство кровельных свесов с небольшим уклоном.

Не менее важным преимуществом кровлей этого типа считается возможность обустройства в чердачном помещении жилой комнаты. Двускатная полувальмовая крыша – идеальное решение для создания мансардного этажа. Для увеличения размеров чердачного пространства скаты кровли изготавливаются с разным уклоном.

В этом случае, как правило, верхняя часть кровли делается более пологой, а вот нижняя ее часть выполняется фактически отвесной. Такая форма кровли позволяет надежно защитить фронтоны строения от любых атмосферных неожиданностей, что по праву является ее неоспоримым преимуществом.

Недостатки

Однако не лишена двускатная полувальмовая крыша и своих недостатков, важнейшим из которых является высокая сложность реализации проекта, обусловленная наличием большого количества дополнительных элементов, промежуточных стропил, ендов, ребер жесткости, подкосов, нарожников и остальных дополнительных конструктивных элементов.

Также к минусам этого типа крыши можно отнести высокий расход строительного материала для создания стропильной системы и кровельного пирога.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

• промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
• при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
• центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
• угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

• определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
• обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
• следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
• все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

• особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
• тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
• материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

• Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
• Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
• Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

Врубка стропильной ноги в мауэрлат повышает надежность стыка

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками. Стык нарожника с вальмовым стропилом

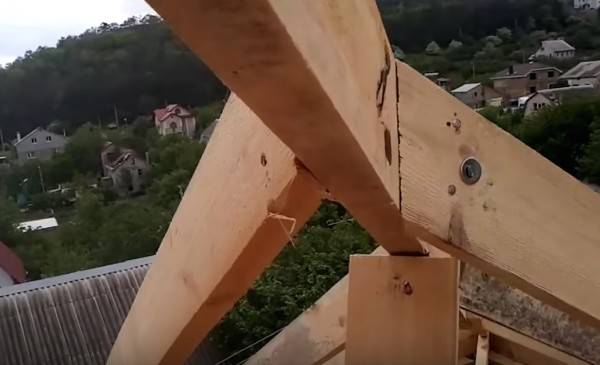

Стык нарожника с вальмовым стропилом

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

Видео по теме:

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

• Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
• Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
• Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
• Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
• Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
• После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
• Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.

В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

• Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
• У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.

Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Материалы для покрытия

Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

Схема устройства кровли

Конструкция стропильной системы односкатной крыши состоит из ряда несущих опор — стропильных ног (стропил). Они принимают на себя нагрузку от кровельного покрытия, а также от снежных масс в зимнее время.

Это основные элементы, но есть ряд вспомогательных:

• мауэрлат (горизонтальная брусовая обвязка, принимающая нагрузку от стропил и распределяющая ее равномерно по периметру наружных стен);
• стойки (вертикальные брусовые элементы, обеспечивающие поддержку стропил при большом расстоянии между стенами);
• подкосы (наклонные подпорки, усиливающие стропила);
• лежень (горизонтальный брус, укладываемый вдоль крыши и служащий опорным элементом для стоек).

Существуют металлические стропильные элементы, но они наиболее востребованы для промышленных сооружений и для односкатных крыш применяются не часто.

Чертеж устройства стропильной системы односкатной крыши на фото:

Расчет полувальмовой крыши

Первый этап проектирования – чертеж полувальмовой крыши. На этой стадии определяются длины стропил и их количество.

• Шаг между стропилами зависит от предполагаемой нагрузки на крышу и связан с толщиной стропил: если толщина брусьев для стропильных ног больше рекомендуемой, шаг можно делать реже. Расстояние между стропильными ногами желательно сделать по ширине плит утеплителя, тогда их не придется подрезать.
• Длины стропильных ног определяются по формулам для равнобедренных и прямоугольных треугольников.

• Площадь бокового ската рассчитывается сначала как площадь трапеции: высота H (длина рядового стропила), умноженная на основание (длину карнизного свеса), поделенная пополам. Из полученной цифры вычитают площади двух треугольников (углы трапеции, обрезанные полувальмами).
• Площадь полувальм определяется как произведение высоты (длины вальмового ската от конька до середины основания) на основание (карнизный свес полувальмы).

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

• наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
• эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
• надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Среди недостатков полувальмовой кроши стоит отметить:

наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

• в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
• процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

• повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
• эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
• низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
• из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
• чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
• необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

• полувальмовая двухскатная крыша;
• полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полувальмовой крышей

Отличия для разных типов кровли

Разные типы кровли обладают собственными свойствами:

• вес,
• несущая способность,
• методика монтажа и т.п.

При этом, материал кровельного покрытия не оказывает решающего влияния на конструкцию стропильной системы, хотя и учитывается при создании проекта. Основное отличие стропил для разных покрытий состоит в характере обрешетки — плотности размещения планок, толщине и других особенностях.

Профнастил

Стропильная система для профнастила не нуждается в плотной обрешетке, так как необходимости в продольной стыковке полос материала нет. Как правило, планки укладывают на расстоянии, обеспечивающем достаточное расстояние между крепежными элементами листов профнастила.

Сама конструкция стропил принимается в соответствии с расстоянием между противостоящими стенами и определяется количеством дополнительных опор.

Керамическая черепица

Для укладки керамической черепицы необходима плотная обрешетка с подложкой, обеспечивающей гидроизоляцию. Поскольку и кровля, и обрешетка обладают немалым весом, необходимо предусмотреть усиление конструкции стропил дополнительными опорами — подкосами и стойками.

Металлочерепица

Металлочерепица состоит из отдельных листов сравнительно небольшого размера (относительно профнастила или профлиста). Обрешетка под нее устанавливается с таким расчетом, чтобы линии стыка листов, а также точки установки крепежей оказались точно над планками.

Как правило, усиления конструкции стропил не требуется, хотя для скатов большого размера необходимо использовать дополнительные опорные элементы. Возведение односкатной крыши из черепицы и металлочерепицы описано в этой статье.

Ондулин

Вес ондулина сравнительно невелик, поэтому необходимости в установке сплошной обрешетки нет. Стропильная система выбирается исходя из других соображений — размеров постройки и внешних факторов. Специальных требований со стороны кровли в данном случае нет.

Как укладывать ондулин на односкатную крышу, читайте здесь.

Шифер

Шифер внешне похож на ондулин, но обладает большим весом. Для него надо установить усиленную стропильную систему, предварительно подсчитав вес кровли

Это особенно важно при укладке покрытия на крышу большой площади, где нельзя допустить чрезмерный прогиб стропильных ног

Независимо от типа кровельного покрытия, необходимо принять во внимание снеговую нагрузку. Односкатные крыши, как правило, не имеют большого угла наклона, поэтому снег лежит на кровле, не скатываясь вниз

Его вес может составлять несколько тонн, что следует учесть при создании проекта. Как укладывать шифер на односкатную крышу, читайте здесь.

Конструкция кровельного пирога

Кровельный пирог выполняется как и для других скатных крыш. Это зависит не от конструкции, а от наличия/отсутствия утеплителя и от материала покрытия.

Если планируется устройство жилой мансарды, утеплитель лучше положить.

1. Пароизолирующий слой. Мембрану раскатывают по стропилам вдоль конька, начиная с карниза. Соседние куски и соседние полосы стыкуют с нахлестами около 15 сантиметров, заклеивают строительным скотчем. К стропилам крепят кровельными гвоздями.
2. Утеплитель. Ставят между стропилами в распор.
3. Гидроизоляция. Раскатывают как и пароизоляционную пленку, только поверх утеплителя. Крепят так же.
4. Устанавливают вдоль стропильных ног брусья контробрешетки.
5. Поверх набивают обрешетку.

Важно

• Все деревянные детали (стропила, мауэрлат, обрешетку и контробрешетку) необходимо перед началом установки обработать антисептическим составом и антипиреном;
• Крепление производится только оцинкованными гвоздями, чтобы древесина не гнила вследствие коррозии метизов;
• Если для паро/гидроизоляции используются специальные мембраны, их стелют отводящей поверхностью в сторону от утеплителя.

Обустройство стропильной системы

Самостоятельно выполнить стропильную систему для крыши можно лишь в том случае, если у домовладельца имеется соответствующий опыт работы. Состоит основа крыши из следующих элементов:

• Мауэрлат. Опорный брус с квадратным сечением, который является основанием скатов крыши. Именно мауэрлат распределяет по всей поверхности стены нагрузку, передавая ее на фундамент. В отличие от стандартной конструкции двускатной кровли, в вальмовой крыше мауэрлат устанавливается на четыре, а не на две перегородки, что потребует монтажа дополнительных элементов.
• Стойки. Вертикальные опоры, которые выполнены из бруса. Основное назначение таких элементов — это поддерживание стропильных ног, а также предотвращение прогиба крыши под собственным весом. Устанавливают стойки на затяжку или лежень в зависимости от выбранного типа стропил.
• Лежень выполняет функции мауэрлата, при этом он крепится на несущую внутреннюю стену, и в последующем под него устанавливают подкосы и стойки.
• Коньковый прогон выполняется из бруса, который соединяет расположенные рядом стропильные ноги.
• Накосные стропила представляют собой диагональную ногу, которая отходит к углам постройки от конька. Выполняются накосные стропила из прочных бревен, так как в последующем на них приходится повышенная нагрузка.
• Рядовые стропила выполнены из досок с размерами 100 на 150 миллиметров. С одной стороны они опираются на мауэрлат, а с другой — на коньковый прогон. Устанавливают рядовые стропила с шагом не более 120 сантиметров.
• Полуноги — это укороченные стропила, которые крепятся сверху к диагональным лагам, а снизу — к мауэрлату.
• Кобылки выполнены из небольших по размеру досок и используются для оформления карниза и свеса крыши.

Пошаговая инструкция обустройства кровли

Домовладельцам, которые решатся на самостоятельное обустройство полувальмовой кровли, необходимо следовать следующей пошаговой инструкции, что и позволит самостоятельно выполнить крышу дома.

1. На фронтоны и внешние стены крепят мауэрлат. К деревянным стенам дома такое основание можно крепить металлическими скобами. А вот в блочных и кирпичных строениях выполняют бетонный армированный пояс, в который предварительно замуровываются шпильки. В последующем на эти шпильки насаживается мауэрлат, выполненный из толстых бревен.
2. К мауэрлату крепится лежень, на внешней стороне которого устанавливают вертикальные стойки. Сверху выполненные стойки соединяют коньковым прогоном. Необходимо соблюдать строгую вертикальность выполненных стоек, а угол между лежнем и вертикальной конструкцией несколько раз вымеряют угольником, после чего зафиксируют временными подпорками.
3. Переходят к установке стропильных ног, которые монтируются с шагом в 60 или 120 сантиметров.
4. Устанавливают накосные диагональные стропильные ноги, которые снизу крепятся на металлические уголки, а сверху — на гвозди.
5. Настилают нарожники, в нижней части которых выполняют выпил под мауэрлат.
6. Монтируют карнизные кобылки, сливной желоб и ветровые доски.

На этом монтаж стропильной системы завершён, можно приступать к дальнейшему обустройству крыши.

Теплоизоляция и настил кровельного покрытия

Выполненная стропильная система обшивается пиломатериалом, который будет являться основой для теплоизоляции кровли. Монтируется обрешетка, внутри нее укладывается минеральная вата, пенопласт или другие аналогичные материалы. При использовании волокнистых утеплителей необходимо будет позаботиться об их качественной гидро- и пароизоляции, для чего используют специальные изоляционные мембраны.

Всё, что останется сделать — это закрепить используемый кровельный материал

Эта работа не представляет сложности, необходимо лишь помнить о том, что выполнять настил требуется на высоте, соответственно, соблюдают меры предосторожности. Для крепления металлопрофиля и аналогичных материалов необходимо использовать саморезы с прорезиненными головками, что позволит исключить повреждение листов метала ржавчиной

Если же используется ондулин, то крепление следует осуществлять в полном соответствии с технологией, добиваясь максимально возможной гидроизоляции крыши.

Полувальмовая кровля — это оригинальная конструкция крыши, которая позволит украсить ваш дом, а домовладелец получает возможность с максимальной эффективностью использовать подкровельное пространство. В то же время следует помнить о сложности обустройства такой крыши, поэтому если домовладелец не обладает соответствующим опытом, лучше всего обратиться к профессиональным строителям, и они в короткие сроки выполнят соответствующую работу, обустроив качественную и недорогую полувальмовую кровлю.

Полувальмовая крыша – что это такое?

Полувальмовая крыша – это четырехскатная кровельная конструкция.

Условно эти крыши делят на два вида: двухскатные и четырехскатные, но скатов, тем не менее, в обоих случаях четыре.

Полувальмовая двухскатная крыша – отдаленная родственница вальмовой (датской).

У вальмовой конфигурация проще: два боковых ската выполнены в виде трапеций, два торцевых – в виде равнобедренных треугольников. Отдельный случай – вальмовая крыша шатровая: у нее конька нет, все скаты – равнобедренные треугольники, которые сходятся вершинами в одной точке.

У полувальмовой торцевые скаты укороченные, не доходят даже до середины бокового ската. В анфас такая крыша выглядит как маленький треугольник, а в профиль – как трапеция со срезанными верхними углами. Под полувальмой расположен фронтон, как у обычных двухскатных крыш.

Полувальмовая четырехскатная. Здесь торцевой скат начинается не от конька, а от середины бокового ската и продолжается до линии карнизного свеса. Над ним вертикальная стена. У этих крыш вальмы выполнены в виде трапеций.

Обратите внимание

Полувальмовая двухскатная крыша может быть с мансардой. Для четырехскатной этот вариант проблематичен: окно будет располагаться слишком высоко, а балкон на торце вообще сделать не получится.

Полувальмовая крыша для частного дома

Все наклонные кровли имеют общую черту — под ними имеется чердак, который можно отделать и использовать как комнату.

Это дает возможность увеличить жилую площадь без необходимости возводить пристройку. Полувальмовая крыша как никакая другая подходит для этих целей.

У нее достаточно высокий конек и пологие скаты, чтобы на чердаке образовалось максимально объемное пространство.

Полувальмовая крыша имеет превосходные показатели:

• не разрушается от ветра;
• надежно защищает фронтоны и стены дома от дождя и снега.

Полувальмовые крыши бывают двух типов:

• полувальмовая двухскатная крыша;
• полувальмовая четырехскатная крыша.

Чем полувальмовая кровля отличается от вальмовой или шатровой? У шатровой крыши прямые ребра, у полувальмовой линии кровли носят ломаный характер.

Точные очертания полувальмовой крыши зависят от размера и формы дома и от формы планируемого под кровлей помещения.

Фото:

Рассчитывая параметры полувальмовой крыши, приходится учитывать и тип кровельной отделки, которой планируется покрывать кровлю.

На форму крыши оказывают влияние особенности местного климата. При составлении проекта полувальмовой крыши последний фактор играет особенно заметную роль.

В регионах, где зимой выпадает большое количество осадков, на полувальмовой крыше будет особенно сильно скапливаться снег, образуя на кровле настоящие сугробы.

Поэтому в такой местности скаты обязательно делают крутыми, причем наклон должен составлять 60 и больше градусов.

Свесы скатов, наоборот, делают короткими, чтобы на них не мог скапливаться снег. Если в регионе мягкие зимы и снега выпадает мало, то угол наклона может быть минимальным.

Плюсы полувальмовой крыши:

• под кровлей можно оборудовать дополнительное помещение: жилое или чердачное;
• необычный и привлекательный дизайн;
• адежно защищает здание от непогоды.

Совет: для увеличения полезной площади подкровельного пространства используют полувальмовую кровлю с разными углами наклона кровельных плоскостей.

Минусы полувальмовой крыши:

• трудный монтаж;
• увеличенное количество ребер и ендов;
• усложняется укладка кровельной отделки;
• требует увеличенного количества пиломатериалов;
• приходится устанавливать большое количество подкосов и упоров.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали

Для остальных деталей допускает применять такие же мерки или немного меньше.
