Пошаговая инструкция по возведению крыши конверта

Плоская кровля своими руками для холодных помещений

Существуют здания, которые не имеют отопления. К ним относятся сараи и беседки. На них предполагается создать уклон для стока воды с крыши. Для этого нужно лишь оборудовать крышу под наименьшим углом.

При сооружении наклонной плоской крыши, ее опорные балки должны располагаться под небольшим углом. На балки будут закрепляться доски. Это будет своего рода основа для рулонного рубероида (детальнее: “Устройство плоской кровли: технология покрытия”).

Для монтажа рулонного ковра рубероида, понадобится каркас из досок. Для этого лучше всего использовать тонкие деревянные дощечки или стальные полосы. Закрепите их вдоль уклона. При этом шаг должен составлять 70 см. Но не следует преграждать путь стекающей с крыши воде. Процент уклона такой крыши составляет не более 3%. Другими словами, это 3 см на один погонный метр длины.

Расчет крыш конвертом

На самом деле расчет и схема крыш конвертом являются более сложными, чем одно- или двускатных конструкций. И даже это не становится причиной того, чтобы отказаться от воплощения в жизнь проектов этих крыш. Тем более есть так называемые стандартные кровельные конструкции, которые уже рассчитаны до мелочей с полным указанием длин элементов и их сечения. И это самый простой способ, с чего можно начать возведение кровельной конструкции конвертного типа.

Схема стандартной типовой вальмовой кровельной конструкцииИсточник elka-palka.ru

Есть другой вариант, если стоит задача – соорудить кровельную конструкцию определенного типа. То есть с размерами, которые подходят под определенную коробку дома. Этот способ называется графическим. Здесь потребуются знания не только строительного дела, но и тригонометрии, потому что в основе расчета будут лежать тригонометрические функции, с помощью которых будут определены длины конструктивных элементов крыши конверта.

Для этого вычерчивается план будущей кровли, в которой указываются размеры дома, а также высота самой крыши. Именно на основе этих параметров и производят расчет. Не забываем, что необходимо определить и сечением брусов, балок и досок, которые будут использованы в строительстве. А для этого придется определить снеговую и ветровую нагрузку, которые будут влиять на крышу дома. А это не так просто, потому что придется искать информацию по нагрузкам региона, где дом строится. И хотя эта информация – не секрет, необходимо полученные данные точно применить, чтобы не допустить ошибок.

Расчетами и проектами должны заниматься профессионалыИсточник poncy.ru

Поэтому совет, не делайте то, что вам не под силу. И даже, если кажется, что ничего сложного нет. Лучше обратиться к специалистам, которые гарантируют высокое качество конечного результата. Конечно, за их услуги придется заплатить. Но лучше этот небольшой платеж, чем исправлять ошибки расчета, монтажа и эксплуатации крыши конверта, которые могут вылиться в кругленькую сумму.

Есть и недостатки

Идеального варианта строительных конструкций не существует. Просто необходимо выбирать подходящий.

Что необходимо учитывать при установке вальмовой крыши:

  • При одинаковом с двускатной кровлей строительном материале из-за большей площади она пропорционально увеличит свой вес
  • Поскольку стропила опираются по всему периметру здания – все стены автоматически становятся несущими
  • Стропильная система имеет гораздо более сложную конструкцию и не прощает ошибок
  • Для оборудования мансарды в холодных районах потребуется значительное количество утеплителя

Если крыша конверт, после того как взвешены все «за» и «против», склонила владельца здания в свою пользу,  и трудности не пугают – ее нарядный вид будет радовать глаз. А прослужит она, если все расчеты были правильными и удачно подобран кровельный материал, не менее 50 лет.

Преимущества крыши конвертом

Популярность крыши конвертом объясняется наличием некоторых преимущественных моментов:

  • Большое чердачное помещение. Высокие потолки и габариты подкровельного пространства дают возможность обустройства жилых помещений на чердаке.
  • Беспрепятственный сток воды с крыши. Значительный уклон и большое количество скатов позволяют беспрепятственно стекать талой и дождевой воде с кровли конвертом. Это существенно снижает нагрузку на кровельный материал и стропильную систему.
  • Защита от атмосферных осадков. Вальмы, заменяющие фронтоны, и их правильная облицовка надежно защищают стены дома от осадков, тем самым продлевая срок из службы.
  • Равномерный прогрев чердачного пространства. Отсутствие вертикальных фронтонов приводит к тому, что кровля и помещение под ней обеспечиваются равномерным прогревом.

Установка стропильной системы

Стропила собирают перед установкой на мауэрлат. При этом первоначально монтируют краевые «ноги», а лишь потом приступают к конструированию внутренних опор. Перед установкой можно собрать только треугольники стропил, а поперечные балки, арки, бабку и несущую ногу можно монтировать уже наверху. Инструкция по сборке стропильной системы двускатной крыши своими руками:

  1. Наверх поднимают первую пару стропильных ног, которые устанавливают на временные крепежи.
  2. По такому же принципу устанавливают вторую фронтальную пару.
  3. Между двумя парами стропильных ног необходимо натянуть веревку, которая будет выполнять роль регулятора при равнении промежуточных элементов стропил.
  4. Все пары поочередно поднимают наверх, размещая их через равные промежутки. После установки последней треугольной конструкции по верхнему контуру укладывают коньковый брус.

Крепление смежных деталей производится теми же способами, что и при соединении мауэрлата. Концевые края каждой пары монтируют к мауэрлату при помощи металлических скоб или уголков, которые надежно удерживают древесный брус в должном положении.

Подготовка, проектирование, расчеты

Прежде чем приступить к основной работе, нужно выбрать и определить:

  • вид стропильной конструкции;
  • основные параметры крыши (уклон, длина, сечение стропил).

Вид стропильной конструкции

Для проектирования крыши сарая выбирают один из видов стропильных систем:

  1. Наслонная. Крыша исполняет две роли одновременно – перекрытия и кровли. Такая конструкция применяется в неотапливаемых холодных сооружениях, что вполне подходит для такой постройки, как сарай. Уклон кровли образуется за счёт разницы высот противостоящих стен.
  2. Висячая. Классическая схема представляет собой ряд стропильных ферм, опирающихся на противоположные стены одинаковой высоты. Стропильная фермы по своей форме прямоугольный треугольник, где гипотенуза – стропило, вертикальный катет – стойка фронтона, а горизонтальная балка элемент перекрытия.

Высота и оптимальный угол наклона

Высота конька крыши является определяющим фактором величины угла наклона кровли. Уклон зависит от среднегодовой нормы снеговых осадков.

В СНиПе 2.01.07-85 есть таблица, посредством которой вычисляют минимальную величину наклона крыши в зависимости от расположения места строительства на карте РФ.


Степень наклона можно увеличить, пользуясь предельным нормативом

  • более 25 – металлочерепица;
  • от 20до 25 – натуральная черепица, ондулин и шифер;
  • от 10 до 20 – профнастил.

Сечение и длина деревянных элементов

Сарай, как правило, представляет собой постройку небольших размеров. Обычно это сооружение возводят размером в плане 3 х 6 м. Длина стропил в этом случае будет колебаться в пределах 3,3 – 3,5 м в зависимости от длины свесов.

Материал для стропил

Для возведения односкатной крыши сарая применяют три вида материалов из древесины:

  1. Брёвна. Выбирают, очищенные от коры, стволы деревьев среднего диаметра 15 – 20 см. Крепят к мауэрлату стропильные ноги распилом опорного конца бревна.
  2. Брус. Использование бруса в качестве стропильных элементов сарая обойдётся застройщику дороже брёвен. Несмотря на это, брус чаще всего применяют для крыш. С материалом правильной геометрической формы проще и быстрей работать.
  3. Клееный брус. Это тот же брус, только в отличие от монолита, состоит из нескольких склеенных между собой досок. По причине высокой стоимости, использование клееного бруса для строительства подсобных сооружений экономически невыгодно.

Правильно подобранные инструменты и материалы, обеспечат качественный монтаж односкатной крыши сарая без задержек.

Расходники и инструменты

Помимо пиломатериала для каркаса, потребуется брус на мауэрлат, обрезная доска, гидроизоляция и крепеж (шурупы, саморезы, болты, гайки и шайбы).

Также необходимо заранее подготовить:

  • молоток;
  • ножовку;
  • разметочный шнур;
  • карандаш;
  • металлические уголки 50 х 50 мм.
  • торцевую электропилу;
  • дрель-шуруповёрт;
  • набор стамесок;
  • гаечные ключи;
  • ручной и лазерный уровень.

Разновидности кровель

Самые распространённые виды односкатной кровли в гаражных боксах – это деревянные стропильные системы и железобетонные плиты перекрытия. Если устройство стропил предполагает наличие чердака, то ж/б плиты являются одновременно потолком и крышей бокса. И та и другая конструкция обладает своими преимуществами и недостатками.

Для возведения односкатной крыши для гаража применяют три вида кровель:

  1. Скользящая система предполагает, что нижние концы стропил могут свободно скользить поперёк опорных балок (мауэрлата). Это делают в гаражах, сложенных из бруса или брёвен, которые подвержены существенной усадке.

    Балки укладываются под уклоном из-за разницы высот противоположных стен. Подвижная нижняя часть кровли поглощает деформации стен гаража, тем самым сохраняя себя от разрушения.

  2. Висячая система стропил представляет собой конструкцию, не связанную жёстко со стенами. Крыша состоит из ряда ферм в виде прямоугольных треугольников, где гипотенуза – стропила, вертикальный катет – фронтон стены или стойки, обшитые листовым материалом. Их соединяет подстропильная балка.
  3. Наклонная система применяется тогда, кода стены бокса возведены из шлакоблоков, пеноблоков, сборного железобетона или кирпича. Основанием кровли служат железобетонные плиты перекрытия, уклон которых образуется из-за разницы высот противоположных стен.

Конструкция и устройство стропильной системы

Сам порядок расчета крыши конверта не представляет особой трудности, для ее планирования и расчёта достаточно вспомнить школьный курс тригонометрии и планиметрии и запастись парочкой строительных справочников.

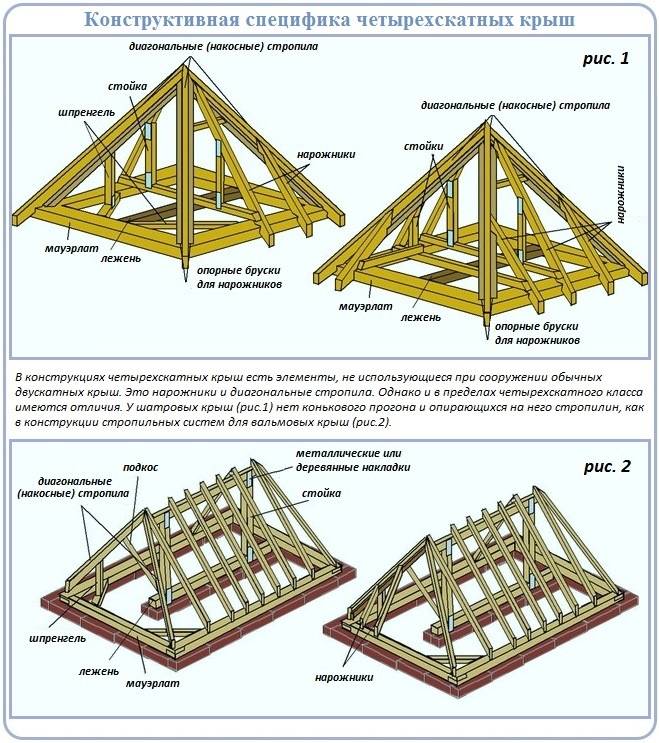

Конструктивно каркас крыши конверта фото состоит из следующих элементов:

  • Центральная коньковая балка, на неё опираются все четыре плоскости;
  • Диагональные и рядовые стропила каркаса, первые располагаются по диагонали от вершины угла основания к срединной линии;
  • Рядовые стропила ничем не отличаются от обычных стропильных балок двухскатной кровли;
  • Нарожники представляют собой короткие отрезки бруса или досок, которыми зашивают боковые плоскости.

В отличие от остальных стропильных балок, каждый нарожник имеет свою длину и размер, которые при планировании кровли нужно рассчитать по определенной схеме.

  • Использовать типовую схему расчета крыши конвертом, которая имеется практически в любом учебном пособии или справочнике по строительной механике. Здесь же приводятся рекомендации по выбору сечения балок в зависимости от длины ската и угла наклона плоскости кровли;
  • Второй способ подразумевает графический способ расчета крыши конверта. Для этого потребуется вычертить в масштабе план-схему будущего каркаса с подробной деталировкой всех основных узлов и деталей. После того как будут нанесены все основные элементы стропильного каркаса, можно будет измерить длины стропил коньковой балки нарожников, угловых и коньковых прогонов;
  • Третий способ подразумевает использование специализированной программы для проектирования кровельных конструкций. Такой способ позволит учесть основные требования к построению крыши конвертом схема и избежать наиболее грубых ошибок при расчете.

Какие особенности имеет крыша конверт?

Крыша этого типа прекрасно подойдет для жилого дома, бани и других помещений. Она очень популярна у жителей пригородов, поскольку выглядит необычно и эстетично.Возведение крыши конверта является достаточно трудоемким процессом, поскольку в ней отсутствуют фронтоны, они заменены дополнительными скатами.

Существуют следующие разновидности крыш конвертом:

Вальмовые. Такая крыша имеет два треугольных и два трапециевидных ската. Этот вариант больше подходит для домов прямоугольной формы;

Шатровые. Крыша этого типа состоит из четырех треугольников одинакового размера, соединяющихся в одной общей точке на вершине крыши.

Что такое крыша в виде конверта

Свое название эти крыши получили лишь потому, что их верхняя проекция собой представляет конверт старого исполнения. Современные конверты имеют другую форму соединения концов. Но так как эти кровельные конструкции возводятся давно, поэтому свое название они получили именно в те далекие времена.

В строительстве использовали и сегодня используют две основные конструкции кровель. Это шатровые и вальмовые. Обе разновидности должны быть классическими. То есть, к примеру, полувальмовая крыша не относится к категории «конвертных».

Вальмовая крыша собой представляет четырехскатную кровлю, в которой два ската – это трапеции в плоскости, два других равнобедренные треугольники. Шатровая – это четыре одинаковых ската, представляющих собой равнобедренные треугольники. Сразу обозначим, что вальмовые сооружения возводятся над домами, которые в проекции собой представляют прямоугольник, шатровые возводятся над квадратными зданиями.

Крыша-конверт вальмового исполненияИсточник lestnitsygid.ru

При этом, надо также отметить, что в вальмовых моделях присутствует коньковый прогон, в шатровых этого элемента крыши нет. Но это не значит, что последние конструкции проще и обойдутся застройщику дешевле. Все наоборот. К тому же строители уверяют, что расчет шатровой крыши – процесс сложный. То есть у каждой крыши есть свои преимущества и недостатки. Но у них перед другими кровельными конструкциями есть свои преимущества:

  • Отсутствия фронтонов, которые в конструкции крыши являются самыми уязвимыми элементами, как для негативного воздействия ветра, так и атмосферных осадков.
  • Большое подкровельное пространство, которое способствует упрощенной организации жилого помещения.
  • Эффективный сток воды за счет достаточно большого угла наклона скатов крыши.
  • Тот же угол наклона не позволяет скапливаться снегу на кровле в больших количествах.
  • Защита всех стен дома от атмосферных осадков. В этом плане кровли с фронтонами уступают конвертам.
  • Отсутствие все тех же фронтонов позволяет равномерно обогревать подкровельное пространство.
  • Привлекательный внешний вид.

Кровля конверт – отсутствие фронтонов их отличительная особенностьИсточник teplokrepost.ru

Монтаж конвертной крыши по схеме

Конвертную крышу можно назвать достаточно прочной и надежной, но такая конструкция может быть выполнена только после проведения серьезных расчетов и особых строительных навыков. Наибольшую сложность можно встретить в местах соединения диагональных стропил и конькового бруса.

В целом строительная схема крыши конвертом подразумевает выполнение таких действий:

  • Вначале укладывают мауэрлат, который представляет собой прямоугольный или квадратный брус, который укладывают на верхнюю обвязку дома. Прямое назначение этого элемента – распределение нагрузки от кровельной конструкции. В мауэрлат врезают нижние пятки стропильных ног.
  • На втором этапе на внутренней несущей стене располагают лежень, на котором устанавливают вертикальные стойки для поддержки конькового прогона. Вальмовая крыша всегда имеет две стойки, шатровая – одну.
  • Далее устанавливают диагональные стропилины, подрубая пятки с обоих концов так, чтобы обеспечивалось их плотное прилегание к вертикальным стойкам и коньку.
  • Следующим шагом фиксируют рядовые и накосные стропильные ноги, тем самым формируя плоскости скатов.
  • На готовую стропильную систему наколачивают обрешетку, которую изготовляют из досок, реек или брусков. Элементы обрешетки располагают перпендикулярно стропилинам. Основное назначение обрешетки – равномерное распределение веса кровельного материала.

Завершающим этапом строительства крыши конверт своими руками является гидроизоляция и утепление скатов, а также последующая укладка кровельного материала. В финале всех работ обустраивают водосточную систему и устанавливают доборные декоративные элементы.

Преимущества

Крыша конверт – популярное архитектурное решение, которое довольно часто употребляется в строительных работах частных малоэтажных домов. Опытные кровельщики утверждают, что шатровая конструкция с позиций проектирования, монтажа куда сложнее вальмовой, а расчет ее стропильного каркаса по большому счету под силу лишь умелому проектировщику. Преимуществами этих кровель считают:

  1. Громадное подкровельное пространство. площадь и Большая высота потолка под кровлей разрешает организовывать просторные чердаки и жилые мансарды.
  2. Хороший сток воды со скатов. Благодаря достаточно количеству скатов и большому уклону талая либо дождевая вода с поверхности скатов стекает, не встречая затруднений. Именно поэтому нагрузка на каркас не возрастает кроме того на протяжении самых интенсивного таяния и сильных снегопадов.
  3. Защита стен от осадков. За счет того, что фронтоны заменяются на скаты, все наружные их отделка и стены прекрасно защищается от осадков , а потому сохраняется лучше.
  4. Равномерный подогрев подкровельного помещения. За счет того, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, поверхность кровли и чердачное помещение прогревается равномерно.

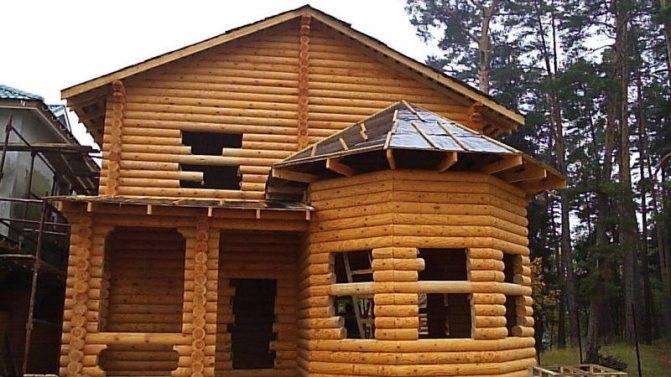

Коротко о главном. Что такое эркер?

Эркер

– это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая . Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади . Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения . Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Конструкция стропильной системы

Уклон кровли с 4-мя скатами зависит от региональных снеговых и ветровых нагрузок и воздействий. Для среднеконтинентального европейского климата уклон обычно выбирают от 30° до 50°.

Проекция точки схода на горизонтальную плоскость будет находиться в точке пересечения диагоналей беседки в плане (на отметке пола).

Основные стропильные ноги будут располагаться в зонах вертикальных опор-столбов.

Между собой в верхних частях столбики по периметру беседки будут связаны опорными балками, той же ширины и сечения, что и стропильные ноги. Для общей устойчивости сооружения можно использовать диагональную балку, которую затем используют для размещения на ней электрического освещения.

Во время монтажа стропильных ног в центре беседки устанавливают временную подпорку-стойку, которая удаляется после изготовления крыши.

Если есть возможность использования грузоподъемного устройства, например, подъемного крана на колесном ходу, а также свободного места, всю конструкцию или отдельные ее части можно собрать на земле, а затем установить по месту, жестко соединив со столбиками.

Для расчета длин отдельных элементов используют две теоремы:

  • Т. Пифагора (сумма квадратов катетов равна квадрату гипотенузы).
  • Т. синусов (отношения длин сторон треугольника к синусам противолежащих углов равны между собой).

Длина основной стропильной ноги будет складываться из расстояния от точки схода до стойки вместе с длиной кобылки, выходящей под углом 45 градусов к сторонам периметра беседки.

Вылет стропильных ног рекомендуется делать на длину от 40 до 50 сантиметров за пределы горизонтальной проекции.

Что такое эркер?

Эркер – это выступ, выделяющийся из фасада дома. С внешней стороны здания он похож на лоджию либо балкон, но внутри он отличается от этих сооружений. В основном архитектурный выступ строят в эстетических целях, декорируя его различными элементами. Но также его используют для расширения пространства помещения и в качестве дополнительного источника естественного освещения.

Функциональность конструкции определяет ее расположение. Так, если она находится в гостиной, то в этой части можно оборудовать небольшую зону отдыха либо кабинет, а на кухне выступ станет отличным местом для столовой. Форма, дизайн и стилевое оформление эркера могут быть любыми.

В целом выделяют два типа конструкции. Первый вариант – это квадратная либо прямоугольная пристройка, располагающаяся в передней части здания. Такой вариант является сравнительно недорогим. Также его используют в тех домах, где нет возможности сделать традиционный эркер. Второй вид является полноценным сооружением, соответствующим высоте здания. Такой вариант требует внесения коррективов в план фасада и немалых финансовых затрат.

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Увеличивается устойчивость к нагрузкам.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Диагональные стропильные ноги

Строительство конверта своими руками

Проекты домов с крышей конверт очень удобны и эргономичны. Помимо этого, специалисты считают их достаточно прочными и долговечными. Возведение кровли начинается с разработки и постройки мауэрлата. Он является основной деталью конструкции и представляет собой скрепленные брусья и бревна

Эта постройка является основанием всей крыши, поэтому её возведению уделяется особое внимание

Фото — крыша конверт

Стропильная система строится из брусков с толщиной от 4 см до 5. И приблизительной шириной – 15 см. Это оптимальные размеры, которые обеспечивают отличную жесткость конструкции, при этом, не нагружая основание дома. Мы рекомендуем использовать для постройки сосновые деревья, которые являются одновременно прочными и легкими. Помимо этих качеств, они противостоят влажности, гниению, размножению грызунов и различных насекомых-вредителей.

Стропила промежуточного типа обязательно устанавливаются под острым углом меньше 90 градусов, это необходимо для лучшего крепления, более прочной системы и долговечности кровли. В большинстве случаев стропила по диагонали производятся двойного типа и крепятся на углы мауэрлата, а не на конек, как у обычной кровли. Если у Вас достаточно большая площадь крыши, то нужно также монтировать шпренгели, они помогают придать жесткость скатам

Если же Вы устанавливаете вальмовую крышу самостоятельно, то обратите внимание на материал конька. Профессионалы рекомендуют применять тот же, что и при строении стропильной системы, после установки конька, к нему нужно присоединить диагональные стропильные ноги

Чтобы упрочнить конструкцию, промежуточные ноги обязательно опираем на брус конька и обвязку. При строении шатровой классической кровли нужно учитывать, что диагональные стропила уже являются коньками.

Фото — Исполнительные части кровли конверт

Устройство вальмовой крыши

Устройство вальмы на наслонных стропилах

Как и любая скатная (с уклоном более 10%) кровля, вальма выполняется с использованием стропильной системы. Однако, за счет особого расположения скатов, некоторые ее участки имеют особенности.

Все крыши, имеющие стропила, делятся на два типа:

  • С висячими стропилами, которые не имеют промежуточных опор посередине, вся нагрузка приходится только на внешние несущие стены
  • С наслонными стропилами – они имеют одну или несколько промежуточных опор на несущие стены, находящиеся внутри здания, или на плиты перекрытия

Если у двускатных крыш вся стропильная система выполнена одинаково по всей длине здания, то у вальмовых – в торцах стен создается довольно сложное примыкание – ведь, по сути, здесь сходятся две перпендикулярные несущие конструкции.

Поэтому здесь, как правило, используют наслонные стропила – и в том месте, где вальма примыкает к коньку, как раз устанавливают опору. Сходящиеся в этой точке несущие конструкции скатов как раз на нее и опираются.

В результате на ребре сходятся под углом стропила от вальмы и бокового ската.

Ребро скатов вальмовой крыши

Частным случаем четырехскатной крыши является шатровая – она устанавливается на квадратных в плане зданиях. Здесь все скаты – это вальмы, то есть имеют форму одинаковых треугольников.

Логично, что в центре, где сходятся стропила от всех скатов такой крыши, опора устанавливается практически всегда (при наслонной системе).

В шатровой кровле крыши своими руками расчет места схождения стропил четырех вальм имеет особую важность, поскольку ошибиться достаточно легко. Для этих случаев существуют различные вспомогательные таблицы:. Уклон ската крыши Коэффициент для               Коэффициент для углового стропила

Уклон ската крыши Коэффициент для               Коэффициент для углового стропила

промежуточного стропила

3:12                                                    1,031                                      1,016

4:12                                                    1,054                                      1,027

5:12                                                    1,083                                      1,043

6:12                                                    1,118                                      1,061

7:12                                                    1,158                                      1.082

8:12                                                    1,202                                      1,106

9:12                                                    1,25                                        1,131

10:12                                                  1,302                                      1,161

11:12                                                  1,357                                      1,192

12:12                                                  1,414                                      1,225

По таблице необходимо взять нужный угол заложения кровли, и умножить расстояние между подстропильным брусом (обвязкой) и коньковым брусом. В результате получится нужная длина стропильной ноги.

Рассчитать угол наклона крыши заложения в градусах и процентах, а также – подобрать подходящий материал кровли поможет следующая таблица:

Заключение

Достаточно сложная в сборке и планировании крыша конверт на практике показывает способность выдерживать самые экстремальные ветровые и снеговые нагрузки. Чтобы обеспечить хорошую устойчивость к ветру, требуется уменьшить наклон ската, тогда как для уменьшения давления от веса снежного покрова необходимо увеличивать его наклон. В этом случае нет точных рекомендаций, и приходится опираться на опыт соседей и интуицию проектировщика.

https://youtube.com/watch?v=-3Z5L6LW-34

по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
