Калькулятор расчета длины нарожников вальмовой или шатровой крыши

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса

Длина дома минус его ширина

Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции) Формула для расчета длины центральных стропилТеорема Пифагора
Длина рядовых стропилРассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил Формула для расчета угла наклона рядовых стропил Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил Формула для расчета длины диагональных стропил Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила) Первое короткое стропило Чертеж для расчета 1-го короткого стропила вальмовой крыши
  Второе короткое стропило Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши Формула для расчета площади вальмовой кровли Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация» , под которым скрываются пояснения по каждому заполняемому элементу. Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос

Будем рады вашим отзывам!

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

3D Расчет четырехскатной шатровой (вальмовой) крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога, временные – снеговые, ветровые, особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (S) для стропил разной длины приведено в таблице.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

  • пароизоляционное покрытие – металлизированная трехслойная пленка;
  • утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
  • гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
  • контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

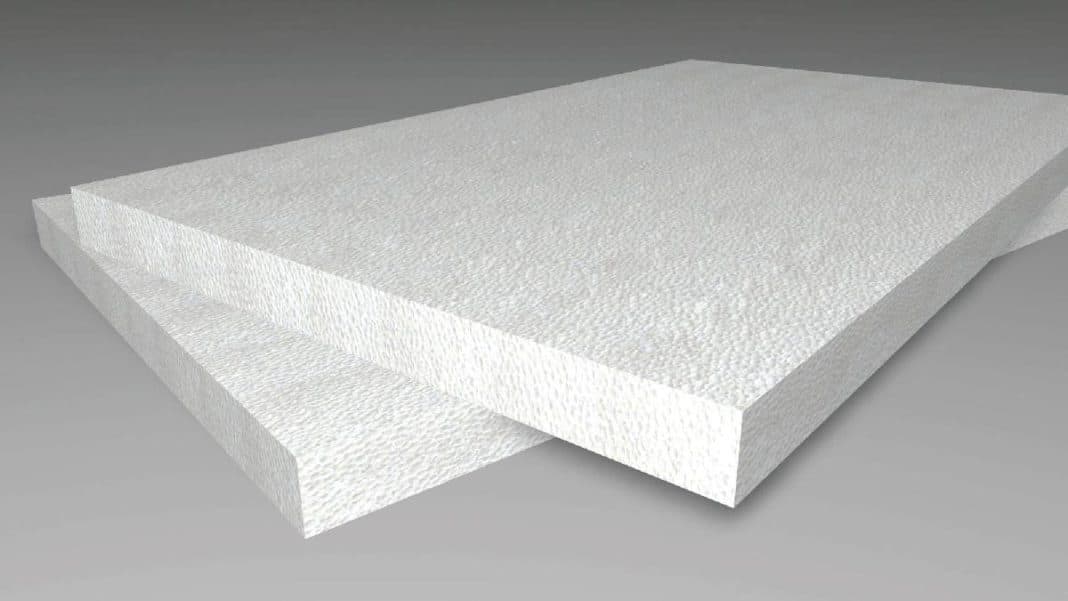

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных

Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

  • Общий вес планируемого кровельного материала.
  • Дополнительный вес гидроизоляции и утеплителей.
  • Ветровая и снеговая нагрузка в вашем регионе.
  • Местные особенности климата (узнайте у соседей).
  • Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
  • Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.). Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда

Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Конструкция шатровой крыши

В основе конструкции обязательно присутствует мауэрлат (мощный брус или бревно), сбитый в цельную раму по форме основания и уложенный поверх армопояса. Вся система стропил привязана к мауэрлату. Выглядит она как четыре наклонных бруса сечением 50 на 100 мм, скреплённых в центре крыши (размер бруса зависит от габаритов и веса будущей кровли). Если дом сложен из камня или кирпича, в качестве мауэрлата выступает верхняя обвязка стеновой панели, в деревянных постройках — верхний венец сруба. Мауэрлат обязательно гидроизолируют (например, рубероидом). Потом его закрепляют на внутренней верхней части подготовленных и выровненных стен.

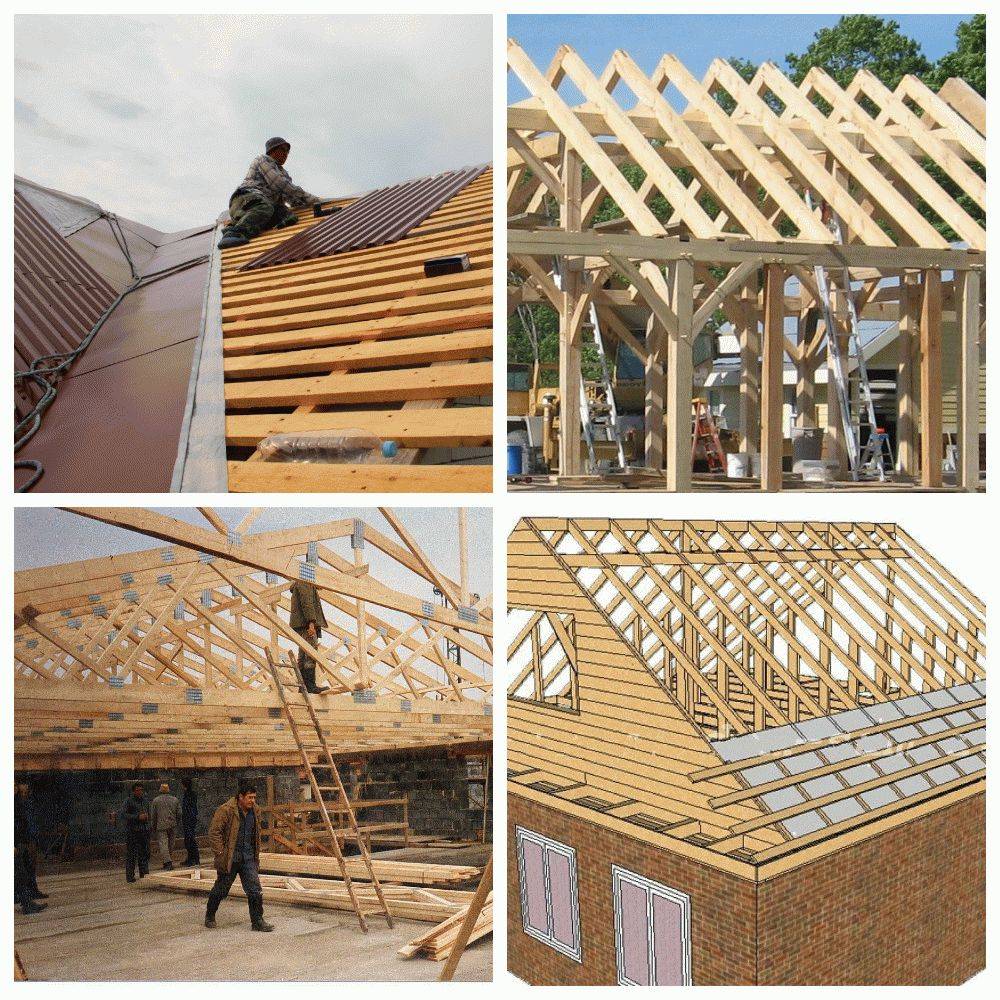

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

Виды стропильных систем для шатровой крыши

По своей структуре стропильная система будущей шатровой крыши бывает или наслонной, или висячей. Висячая стропильная система отличается тем, что её балки опираются прямо на стены. Она чаще всего применяется при большом размере пролётов, когда другой опоры нет, а подпорки не предусмотрены. При таком варианте образуется горизонтальная распирающая сила, и чтобы её уменьшить, используют затяжки.

Процесс строительства и ремонта такой крыши сложен, поэтому обычно предпочтение отдаётся наслонной стропильной системе. Она более удобна с точки зрения монтажа и эксплуатации, а нагрузка на стены практически отсутствует. Для её установки подойдёт крыша, имеющая наклон не более 40 градусов. Для монтажа необходима несущая внутренняя стена или дополнительные опоры по центру крыши. Распоры на стены в этом случае не нужны, так как у крыши имеются опоры на пике и на стропильных ногах.

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.

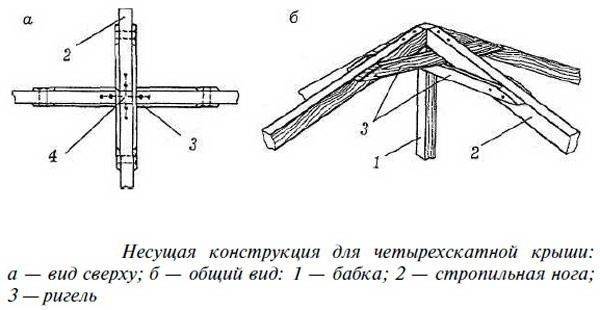

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

  • мауэрлат — опорный каркас для нижней части стропил;
  • диагональные или накосные стропила, установленные по углам основного каркаса;
  • нарожники — укорочённые стропила, прикрепляемые к накосным;
  • стойки и подкосы — опоры для стропильных ног;
  • лежни — укладываются на столбики из кирпича в качестве подпорок для подкосов и стоек;
  • ригели для упора стропильных ног друг в друга возле пика;
  • прогоны — параллельные мауэрлату балки (используются в зависимости от типа конструкции и имеющихся опор);
  • шпренгели — дополнительные опоры для придания постройке жёсткости.

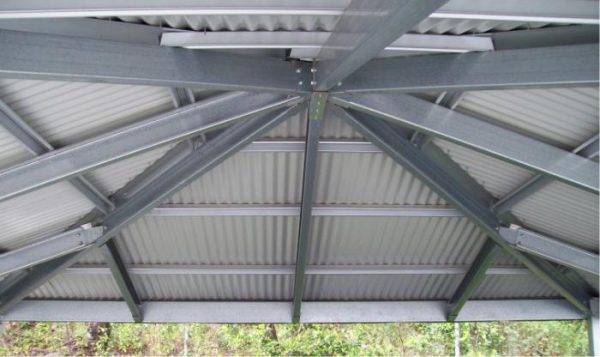

Стропила из металлических ферм обладают большой прочностью и выдерживают значительные нагрузки, что делает здание более долговечным. Металлические фермы можно эксплуатировать более 100 лет. Обычно их используют, если длина скатов превышает 10 метров. Собрать такую конструкцию проще, чем деревянный каркас, так как можно приобрести уже готовые для монтажа элементы. Минус металлических ферм только в том, что их сложнее утеплять. На них появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Поэтому для жилых строений предпочтительнее дерево.Можно также комбинировать металлические и деревянные стропила. Но при этом деревянные части должны быть хорошо обработаны антисептическими средствами.
