Обзор пластиковых труб для внутренней канализации

Диаметр пластиковых труб для канализации и другие размеры

Когда говорят пластиковая канализация, подразумевают трубы и набор изделий, из которых будет состоять система. При этом различают участки стояков, разводку в комнатах и прокладку канализационных труб на улице.

Пластиковые трубы изготавливают из трех полимеров – поливинилхлорид (ПВХ), полипропилен (ПП) и полиэтилен (ПЭ). Каждый материал обладает свои набором технических и эксплуатационных характеристик.

Выпускаются канализационные трубы разных размеров, варьирующихся по ГОСТ от 16 до 2000 мм. Диаметр трубы канализации может составлять – 50, 75 и 110 мм.

Проявляется это обычно так, что соединение получается неплотным и внутренняя труба спокойно проходит в наружную, не создавая соединения нужной плотности. Применяют силикон, но лучше предварительно все проверить, чтобы не делать соединения неразборными.

Толщина стенки трубы составляет 1,8-3,2 мм. Длина может варьироваться от 0,5 до 12-ти метров.

Канализационные трубы бывают напорными и безнапорными. Первый тип применяют совместно с нагнетательным оборудованием, поднимающим воду вверх, когда нет возможности организовать самотек.

Характеристики труб из ПВХ

ПВХ – материал очень прочный. Он может выдерживать давление до 16 атмосфер: такие трубы закладывают в землю на глубину до 10 метров.

Как и другие полимерные изделия, эти обладают гладкой внутренней поверхностью, инертностью к агрессивным средам, небольшим весом и простой технологии укладки.

Максимальная температура, на которую рассчитаны такие трубы составляет +65 градусов по Цельсию. При кратковременном воздействии может выдержать и +95. Хотя по канализации кипяток течет редко.

С отрицательными температурами у ПВХ беда. При переохлаждении материал становится очень хрупким, из-за чего он не может переносить механические воздействия.

Транспортировка таких труб при нагреве от 45 градусов запрещена, так как геометрия изделий сильно страдает, и они становятся непригодными для следующей установки.

Тонкостенные трубы плохо удерживаются звук, поэтому при прокладке магистралей их приходится дополнительно шумоизолировать.

Есть категория труб ПВХ-НП (непластифицированные изделия). Применяют их в напорных системах, так как они обладают прочностью и устойчивостью к агрессивным веществам.

Трубы из полипропилена

ПП трубы по размерам от ПВХ отличаться не будут. Этот материал появился недавно, но уже занял большую рыночную нишу.

Он обладает следующими достоинствами:

Пластиковые трубы бывают гладкими и гофрированными. Последние обладают очень высокой прочностью – их применяют в промышленных системах, которые должны справляться с большим объемом стоков.

Гофрированные трубы также незаменимы при прокладке трасс на участках со сложной геометрией, так как могут изгибаться.

Полиэтиленовые трубы

Полиэтиленовых труб существует два вида ПВД и ПНД.

ПВД (полиэтилен высокого давления) применяется обычно в качестве защитной оболочки, но и сами трубы из него тоже изготавливают.

Канализационные трубы ПНД (полиэтилен низкого давления) изготавливаются методом экструзии. То есть, расплавленную полимерную массу выдавливают через форму. Материал получается бесшовным и очень прочным.

При высокой плотности он имеет высокую устойчивость к воздействию органических растворителей, что существенно увеличивает срок службы в сложных условиях (50 лет и больше).

ПЭ переносит большой диапазон рабочих температур – от -20 до +60 градусов по Цельсию. Применяют его для напорных и безнапорных систем.

Полиэтиленовые трубы не применяют для прокладки внутри жилых строений. Их назначение – уличная канализация.

ПНД долговечен и износостоек. Его недостатками являются только усложненный монтаж (соединения выполняются сваркой встык или электромуфтовым методом) и высокая стоимость, чем у аналогов.

Материалы для производства труб

Из наружных сетей вода попадает в очистительные конструкции, которые имеются в любом городе. Стоки очищаются указанными системами и впоследствии перенаправляются к предусмотренным точкам сброса.

Ключевым показателем, по которому классифицируются канализационные товары – материал изготовления. Трубы канализационные для наружной канализации делаются как из привычных проверенных, так и более современных материалов. На данный момент сточная труба производится из:

Асбестоцемента. Недорогой вариант, стойкий к воздействию коррозии, термически и химически устойчивый и имеющий небольшую массу

Важно отметить высокую хрупкость материала, из-за чего такие продукты тяжело транспортировать и монтировать. Внутренняя поверхность не может похвастаться особой гладкостью, а это напрямую влияет на пропускную способность. Также следует отметить, что асбестоцемент – тот материал, который имеет канцерогенные свойства

Также следует отметить, что асбестоцемент – тот материал, который имеет канцерогенные свойства.

Бетона или железобетона. Сточная труба такого вида отличается своей экологической чистотой и при этом большим весом, из-за которого для монтажа системы требуется задействовать специальную технику. В основном продукция этого вида актуальна для сооружения наружных коммуникаций (частные дома), чтобы монтировать локальную канализацию.

Чугун. Подобные товары используются давно, причем они могут похвастаться немалым количеством положительных свойств. Но у них есть недостаток – они боятся коррозии и много весят, так что для монтажа и транспортировки требуется наличие техники. Их внутренняя поверхность довольно шероховата, что со временем приводит к засорениям. Чугунные продукты бывают даже ребристыми, но в канализационных сетях они не актуальны, так как находят применение в отопительных системах. Трубы для наружного водопровода из чугуна постепенно теряют свою популярность, в следствии появления более современных вариантов.

Керамика. Это хрупкий, тяжелый и дорогостоящий материал (сложная технология производства, при которой используется природная глина, шамот, каолин и обязательный обжиг при высоких температурах). Такие трубы канализационные для наружной канализации имеют и положительные свойства: гладкая внутренняя поверхность, водонепроницаемость, стойкость ко многим химическим агрессивным соединениям.

Виды канализационных труб и соединений, как известно, бывают различные, но именно пластиковые в последнее время наиболее востребованы. Какие бывают пластиковые канализационные трубы:

• Из полиэтилена. Для их производства используется высокопрочный полиэтилен, а сами товары имеют обычный, гофрированный или двухслойный вид. Что касается последних двух вариантов, они наиболее всего подходят для прокладки наружной канализации. Обычные же типы идеальны для внутренних коммуникаций – они способны легко гнуться, не теряя при этом своих эксплуатационных качеств.
• Из поливинилхлорида. Канализационные трубы ПВХ для наружной канализации подходят также для обустройства и внутренних сетей. Первый вид имеет оранжевый цвет, а второй – серый. Такому материалу как ПВХ не страшна низкая температура, однако, если на улице более +40 градусов, их физические свойства меняются. Трубы НПВХ для наружной канализации популярны, так как обладают малым весом и невысокой стоимостью.
• Из полипропилена. Такой продукции, по сравнению с предыдущим вариантом, не страшны высокие температуры. Данный материал применяется для производства фановых канализационных продуктов и наружных изделий;
• Из стеклопластика. Их свойства практически те же, что и у вышеперечисленных материалов. Их отличие – высокая стоимость.

Выбор и применение труб ПВХ

достаточной прочности

• внутренний диаметр, который должен обеспечить прогнозируемый объем стоков;
• толщину стенки для обеспечения достаточной механической прочности от превратностей судьбы.

Внутренняя канализация

Для внутренней канализации, как правило, применяют трубы ПВХ, имеющие серый цвет. Их характерные особенности:

• гладкостенные;
• соединение — раструб;
• линейка популярных размеров: диаметры — 32, 40, 50 и 110 мм, длины от 315 до 3000 мм;
• толщина выбирается из условий жесткости, но как требование для самотечных систем не бывает меньше 1,8 мм.

Наружная канализация

Трубы оранжевого или желтого цвета предназначены для наружной прокладки и эксплуатируются в более жестких условиях, поэтому для них по каждому диаметру имеется свой перечень толщин стенки. Так, например, данные для диаметра 200 мм:

• для легких условий жесткости (SN 2) с глубиной залегания до 4 м, толщина стенки 3,9 мм;
• для средних условий жесткости (SN 4) с глубиной залегания до 6 м, толщина стенки 4,9 мм ;
• для тяжелых условий жесткости (SN 8) с глубиной залегания до 8 м, толщина стенки 5,9 мм.

Такие же табличные данные имеются и для других диаметров

При проектировании канализационных систем они и принимаются во внимание

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

1. внутренняя канализация:
2. наружная;
3. напорная система;
4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

• высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
• устойчивость к негативному влиянию агрессивной среды;
• идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
• большое значение внутреннего давления, минимум 6 бар, а максимум 16;
• самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
• удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
• предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм — стиральные машины, посудомойки,
• 30-47 мм — раковина в ванной, биде,
• 38-50 мм — кухонная кабинка, ванна или душ,
• 50 мм — разводка канализационной системы внутри здания,
• 70-86 мм — различные отводы от центрального стояка,
• 100-118 мм — унитаз, центральный стояк,
• 150-190 мм — участок от центрального стояка до городских канализационной системы,
• 200 мм — отвод стоков от бань (саун),
• 240-300 мм — отвод стоков из бассейнов,
• 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Информация о проектировании канализации

Также в состав канализационной системы можно включить различные сифоны, отходящие от раковин и ванн, гофры для подключения унитаза. Клипсы для крепления всего этого тоже упомянем.

Для подключения мест слива воды без крупных отходов используются фитинги и трубы на 50 мм диаметром. Для унитаза и стояка устанавливаются трубы диаметром 100 или 110 мм, так как проходимость этих мест должна быть высокой.

Все раструбы труб и фасонных деталей должны быть направлены навстречу току воды. Исключение составляют муфты и двухраструбные отводы.

Если у вас дом на несколько этажей, то лучше спроектировать систему канализации с одним стояком. Все выводы от сантехнических приборов (раковин, ванной, биде, стиральной и посудомоечной машинки и прочих) будут последовательно подключаться к трубам и входить в него.

В одноэтажном строении стояк не требуется совсем. Под домом закапывается труба, идущая под наклоном к септику или центральной канализации. Сантехнические точки при такой схеме могут подключаться последовательно или параллельно, как показано на следующем рисунке.

Трубы канализации можно располагать так, как удобно вам. Перед монтажом этот момент стоит тщательно продумать, чтобы они были спрятаны с глаз, а требования к их монтажу соблюдались.

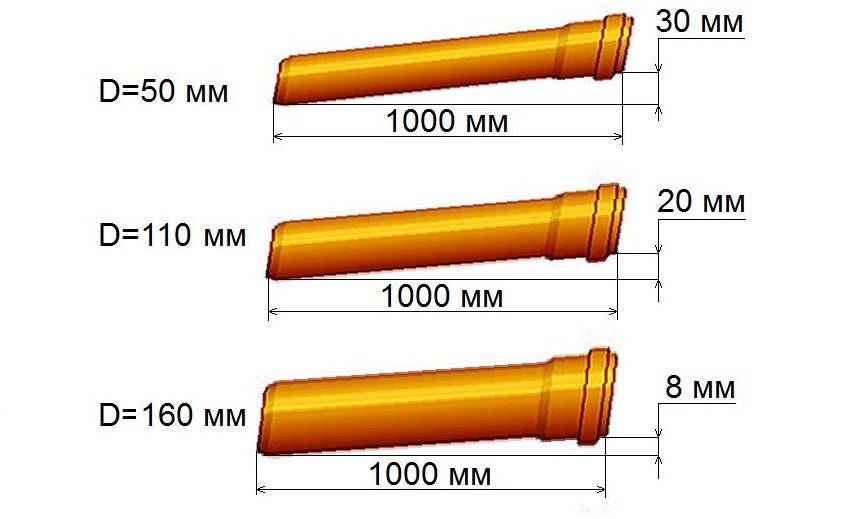

Для труб диаметром 50 мм уклон составляет 3 см на 1 метр длины, для диаметра в 110 мм, значение уменьшается до 2-х см. При имеющейся возможности уклон стоит сделать немного большим.

Уклон труб увеличивать сильно нельзя, так как это будет приводить к образованию засоров – жидкая часть будет стекать быстрее, а твердые отходы будут задерживаться, жир в таких условиях откладывается на стенках быстрее.

Также возрастет шумность канализации, и появляется вероятность срыва гидрозатвора в сифоне по закону Бернулли.

Все трубы должны идти строго по прямой линии. Любые прогибы приведут к нарушению уклона, что, опять же, станет причиной застоя воды в системе.

Если в системе у вас используется стояк, обязательно предусматривается ревизия для него. Также предусмотрите вентиляцию канализации. Об этом мы уже подробно написали – применение аэратора даже не требует выведения на улицу.

Как только канализационные трубы выходят за пределы дома, начинается внешняя часть системы

Если вы обратили внимание, пластиковые трубы имеют разный цвет – таким манером обозначается их назначение

Для уличной прокладки нужны рыжие трубы, которые имею более толстые стенки, а значит, прочны и не так сильно промерзают.

Отличие остальных цветов состоит в следующем:

• Серые трубы – применяются только для внутридомовой прокладки. Они не могут переносить сильных механических и температурных воздействий.
• Белые трубы – так же как и предыдущий вариант применяются для внутренних трасс, но в отличие от них обладают большей прочностью, температурной устойчивость, и имеют лучшие показатели по звукоизоляции. При этом изделия еще и выглядят привлекательнее внешне.
• Черные трубы говорят о том, что сделаны они их полиэтилена. Про характеристики этого материала мы уже писали.
• Зеленые трубы – их используют под организацию дренажа. Эти изделия обладают высокой эластичностью, что позволяет им выдерживать серьезное давление грунта. Они без проблем переносят перепады температур.

Особенности монтажа полиэтиленовых труб

Применяются различные виды соединений.

1. Раструбные.

Этапы работы:

подбор труб и фитингов согласно проекту и с учетом размеров (при выборе длины нужно учитывать те участки, которые будут вводиться в раструб); съем внешней фаски с труб; зачистка внутренней части (не должно оставаться ни заусениц, ни задиров, ни других неровностей); введение трубы в раструб вручную (нужно оставить компенсационный зазор в 1 см); при составлении проекта важно предусмотреть прокладку трубопровода под уклоном. 2

Сварные

2. Сварные.

Для этих видов соединений нужен специальный аппарат для сварки полиэтиленовых труб. Основные конструкционные элементы:

• втулки, на которые надевают трубы;
• нагревающие пластины.

Суть сварки – расплавить торцы труб и соединить их.

3. Муфтовые.

Вид соединений, используемый при монтаже гофрированных труб. Для сборки трубопровода применяются надвижные муфты, а для герметизации стыков – резиновые уплотнители.

Таким образом, полиэтиленовые трубы прекрасно подходят для обустройства как внутренней, так и внешней канализации. Для внутренних работ – гладкие трубы, для внешних – гофрированные.

Подготовительный этап при установке труб

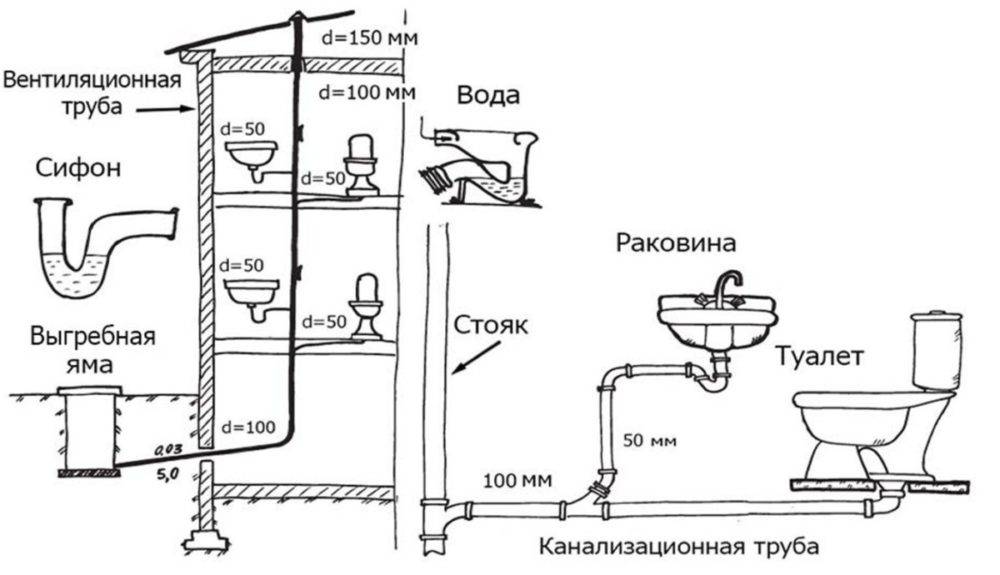

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

• крестовины и тройники для создания разводки труб;
• муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
• редукции для соединения труб с разными диаметрами;
• поворотные отводы;

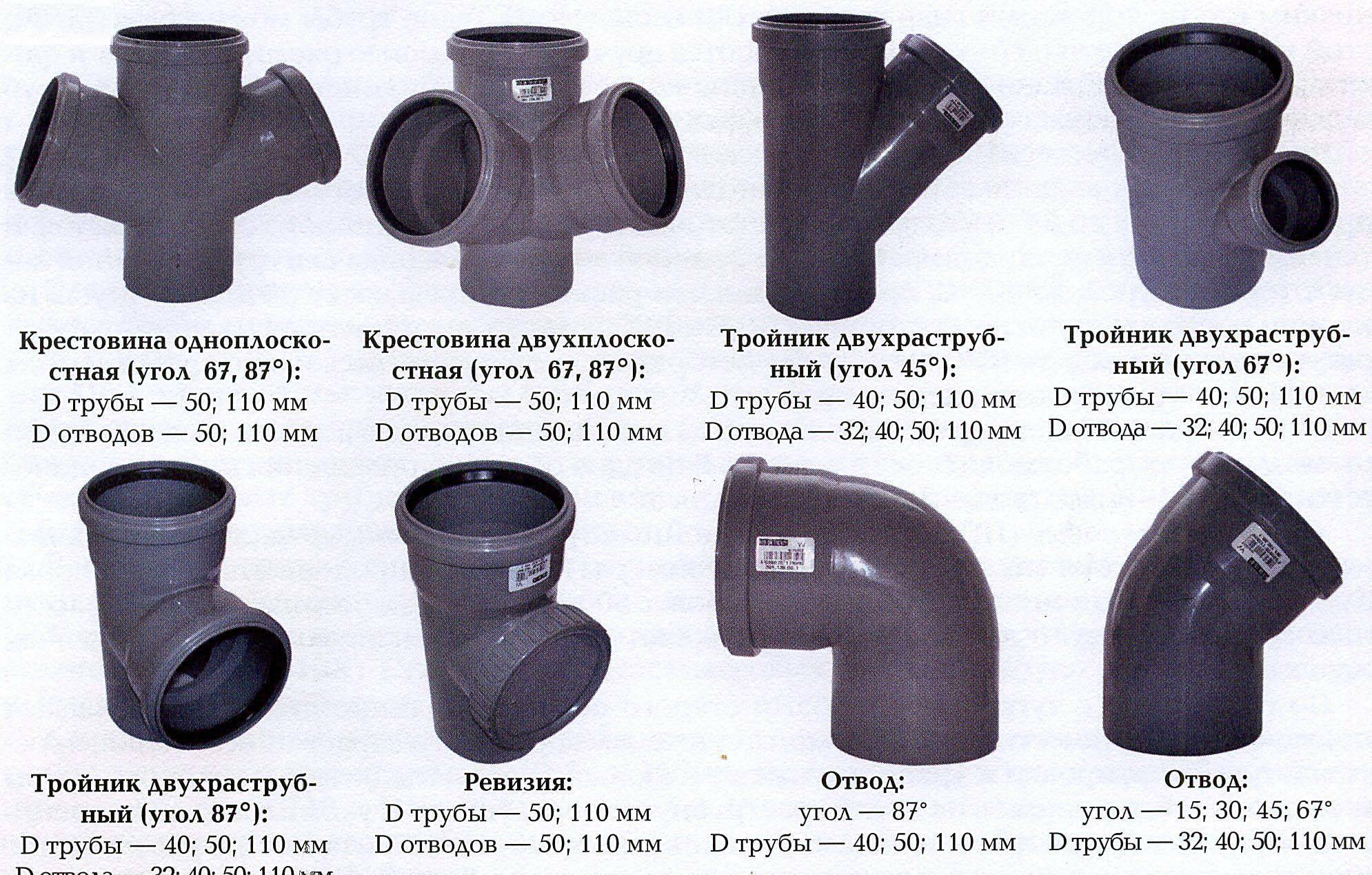

• пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Виды пластиковых труб

Как говорилось выше, виды пластиковых труб для канализации, бывают самыми разными, однако мы разберём самые популярные и надёжные:

1. Полиэтиленовые трубы;
2. Гофрированные полиэтиленовые трубы;
3. Напорные полиэтиленовые трубы;
4. Трубы ПНД (полиэтилен низкого давления);
5. Полипропиленовые трубы (подробнее: “Виды канализационных полипропиленовых труб, плюсы и минусы вариантов”).

Полиэтиленовые трубы

Полиэтилен обладает многими качествами, которые отлично подходят для организации канализационных систем:

• Соединения полиэтиленовых труб получаются крайне плотными, что предотвращает возникновение уязвимых к протечке мест;
• Полиэтилен – прочный материал, устойчивый к различным химическим веществам, поэтому труба из такого материала с дополнительными обработками способна выдерживать агрессивное воздействие множества химикатов;
• Полиэтиленовые трубы легки в транспортировке, монтаже и демонтаже;
• Такие трубы позволяют создать различные улучшенные системы, например, бестраншейную укладку.

Гофрированные полиэтиленовые труб

Гофрированные трубы изготавливаются из двухслойного полиэтилена с дополнительными кольцами жёсткости. Чаще применяются при строительстве наружных канализационных систем в частных или промышленных сооружениях, однако также их можно прокладывать на большой глубине.

Свойства гофрированных труб:

1. Как и большинство других пластиковых труб, гофрированные трубы обладают высокой стойкостью к различным химикатам, которая достигается благодаря использованию высококачественного полиэтилена марок ПЭ63 м ПЭ80.
2. Гофрирование позволяет добиться высокой прочности таких труб, поэтому их можно прокладывать под землёй на глубине до 20 м.

Полиэтиленовые трубы ПНД

Полиэтиленовые трубы низкого давления также чаще используются для прокладки водопровода, однако упомянуть их стоит. Полиэтилен, применяемый для изготовления этих труб, имеет высокую прочность, что обеспечивает большой спрос именно на эти изделия. Такие трубы занимают примерно 90% от всех видов труб на рынке.

Полипропиленовые трубы

Отдельно стоит поговорить о полипропиленовых трубах, которые также обладают хорошей сопротивляемостью различным воздействиям, например, химическим или физическим. Основой этих труб является полипропилен – результат полимеризации газа в присутствии металлических катализаторов, который плавится и выдавливается в форму трубы. Длина пластиковых канализационных труб может быть самой разной, как и диаметр, поэтому применять их можно как в частных домах, так и на производствах.
