Преимущества полимера
У пластиковых колец для колодцев те же преимущества, что и у всех полимерных изделий для строительства и благоустройства:
- Небольшой вес. Кольцо из железобетона с внутренним радиусом 1000 мм, толщиной стенки 80 мм, высотой 890 мм весит 600 кг. Полиэтиленовое кольцо для питьевого колодца внутренним диаметром 900 мм, высотой 2 м, стенка – 25 мм — вес 46 кг. Отсюда — уменьшение транспортных и складских расходов, затрат на погрузку-разгрузку и монтаж.
- Пластичность гасит возможные повреждения от вибрации и смещений почвы.
- Лёгкая обработка различным инструментом.
- Резьбовое соединение кольцевых секций, дополненное мастиками и влагостойкими герметиками, непроницаемо для воды. Гидроизоляция такого качества для швов между железобетонными кольцами практически недостижима.
- Большая скорость монтажа колодцев более высокими секциями — от 1,5 м. Возможно изготовление пластиковых колец для колодцев нестандартных размеров по высоте.
- Антикоррозионные свойства.
- Пищевые пластики не выделяют вредных веществ. Химическая инертность такого материала позволяет качеству воды долгое время оставаться неизменным.
- Биостойкость. Гладкая, без пор, внутренняя поверхность, отсутствие среды для развития бактерий — затрудняют возможность размножения вредных микроорганизмов и плесени на стенах колодца и в воде.

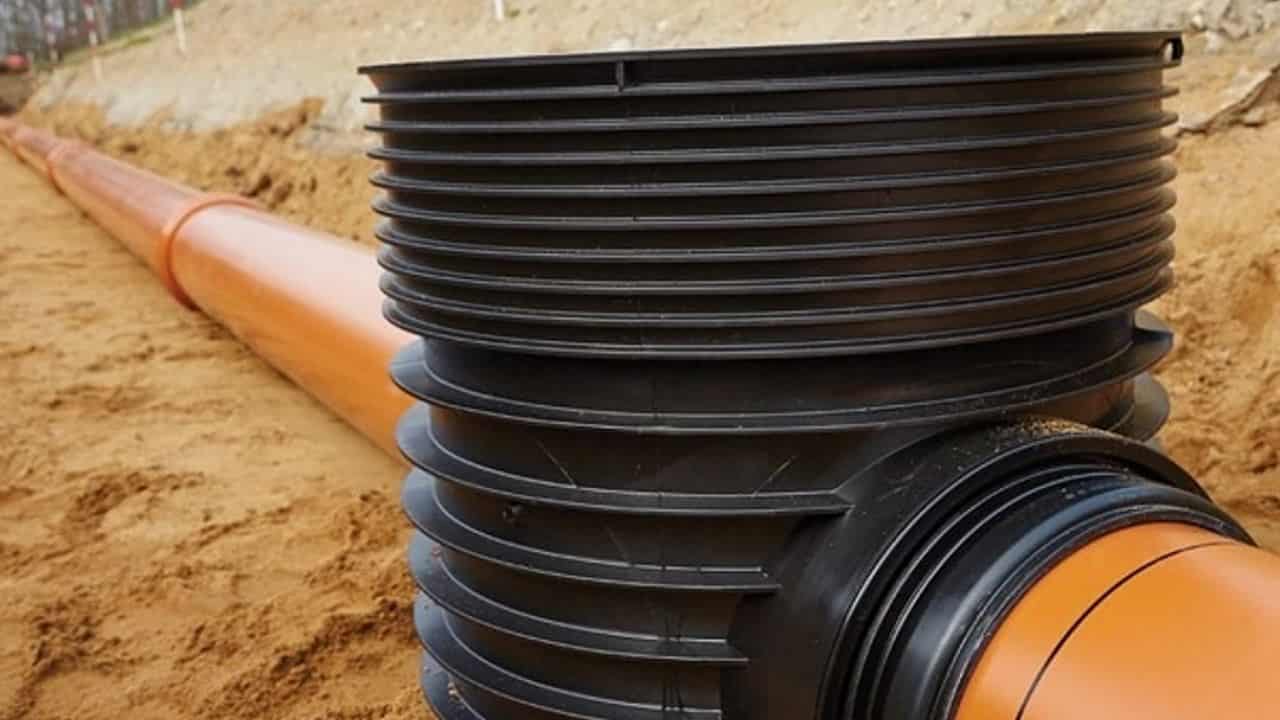

Установка пластикового колодца
Эту работы мы делаем сами и начинаем с выполнения ямы для кольца. Она делается согласно его размеров. При изготовлении котлована надо отделать и дно. Оно бывает разным. Все зависит от целей:
- При установке накопительного колодца на дно ямы следует насыпать гальку. После этого сделать жидкий цементный раствор и пролить весь камень;
- Если делается дренажный колодец, тогда вам надо насыпать гравий на высоту до 1000 мм и после этого провести бетонирование, которое делается по всему периметру;
- Делаем подрезку гофрированной трубы на нужную высоту. Для этого применяем ручную трубу с мелким зубом. Разрез делается по середине ребра;
- Делаем подключение дренажных труб;
Делаем отверстия для подключения труб и применяем дрель с насадкой
Видео в этой статье покажет вам все выполнение этой работы
Самое главное, здесь надо уделять особое внимание отделке стыков. Их надо делать качественно
Виды канализационных колодцев
По назначению полимерные канализационные колодцы делятся на три типа: смотровые, поглотительные и водоприемные.
Смотровые модели с кинетами
Смотровые модели монтируются на потенциально опасных участках трубопровода. Основное их предназначение – обеспечивать доступ для контроля за состоянием системы, размещения специального оборудования и необходимости технического обслуживания сооружения. Без них не обходится ни один канализационный трубопровод.
В обязательном порядке они устанавливаются в местах:
- поворота магистрали;
- соединения ответвлений;
- изменении уклона и диаметра труб.
Один смотровой колодец может объединять до трех-четырех транспортных потоков.
Основным элементом смотрового колодца выступает небольшая по объему шахта, верхняя часть которой оснащена люком, а дно – лотковой частью со специальными канавками (+)
При обустройстве канализационной системы смотровые пластиковые колодцы размещают на расстоянии друг от друга, регламентируемом нормативной документацией. Чем больше диаметры устанавливаемых гидротехнических сооружений, тем больше нормативно допустимое расстояние между ними.
Поглотительные дренажные конструкции
Сооружения этого типа устанавливают там, где нет возможности беспрепятственно отвести сточные воды. Они представляют собой цилиндрические пластиковые шахты глубиной в два метра и диаметром в полтора метра.
В отличие от смотровых колодцев модели поглотительного типа не предполагают установку кинет. Вместо этого дно резервуаров обустраивают сеткой или выстилают материалами, оказывающими дренажный эффект: гравием, щебнем или дробленым кирпичом.
Эти же материал используют и в качестве обсыпки наружных стен колодца.
Сточные воды, попадая в поглотительный резервуар, фильтруются через выстеленный на дне дренажный слой и уже в очищенном виде постепенно просачиваются в грунт
Минимальная высота врезки дренажных труб в стенки пластикового колодца составляет 40 см. Благодаря такому решению дно резервуара помимо основной задачи выполняет роль песколовки, которая улавливает оседающие частицы песка и другие присутствующие в воде включения.
Простой дренажный колодец можно соорудить собственноручно, подробнее в статье – Как сделать дренажный колодец своими руками и подвести к нему трубы
Водоприемные накопительные резервуары
Основная функция водоприемных колодцев – накапливать сточные воды до момента их откачки, вывоза и передачи в очистные сооружения. Вариант «конечного пункта» зависит от степени загрязненности воды.
Поскольку накопительные резервуары призваны удерживать в себе тонны жидкости, они имеют довольно внушительные размеры.
Габаритные параметры пластиковой конструкции определяются суточной производительностью канализационной системы и объемами поступаемой воды
Водоприемные пластиковые резервуары имеют полностью герметичные стенки и дно. Одним из обязательных условий обустройства водоприемных колодцев является то, чтобы и крышка герметичной.
Это необходимо для того, чтобы препятствовать переполнению канализации после выпадения обильных осадков.
Типы канализационных колодцев
По функциональному предназначению шахты условно делятся на несколько основных типов:
- смотровые;
- перепадные;
- поворотные;
- накопительные;
- фильтрационные.
Каждый из указанных типов выполняет свою определённую функцию.
Смотровой колодец
Схема смотровой шахты.
Смотровым колодцем (фото) называют шахту, которая расположена над основной отводящей магистралью. Такая шахта даёт возможность проводить визуальный осмотр работоспособности системы и при необходимости осуществлять её промывку или механическую очистку во время эксплуатации.
В большинстве случаев, такие шахты устанавливают на прямых участках водоотвода через определённое расстояние, однако смотровыми могут называть и шахты, установленные на поворотах или пересечениях коммуникаций.
Смотровые шахты могут быть нескольких типов:
линейные, устанавливаются на прямых отрезках;
Линейная смотровая шахта.
поворотные, установлены в местах изменения направления магистрали. Для того чтобы избежать гидравлического сопротивления, угол между входящей и выходящей магистралью должен быть не менее 90 градусов;
Поворотная смотровая шахта.
узловые, установлены в местах соединения нескольких магистралей. Такие камеры соединяют одну отводящую трубу с несколькими входящими, однако входящих труб может быть не более трёх;
Узловой смотровой колодец.
контрольные, устанавливают в местах подключения частной системы к основной.
Перепадный колодец
Образец перепадного колодца.
Устройство перепадного канализационного колодца представляет собой несложную конструкцию (см. фото), которая устанавливается в таких случаях:
- при уменьшении глубины канавы под отводную магистраль;
- при обходе других подземных труб или коммуникаций;
- для предотвращения высокой скорости движения жидкости.
По типу конструкции и функциям, перепадные колодцы разделяют на несколько типов:
- обычная шахта с подводом жидкости в верхней части и отводом в нижней;
- перепад с отбойно-сливной стенкой для уменьшения скорости потока;
- короткие каналы с большим градусом уклона для увеличения скорости потока;
- шахта с многоступенчатыми перепадами.
Поворотный колодец
Поворотный канализационный колодец.
Такие шахты устанавливаются на тех участках магистрали, где необходимы резкие повороты канала, поскольку именно в этих местах чаще всего происходят засорения системы.
Накопительный колодец
Так выглядит накопительный колодец.
Накопительные шахты или колодцы (фото) предназначены для сбора и хранения отводной жидкости с последующей её откачкой при помощи насоса или специальных машин ассенизаторов.
Для частных домов, устройство колодцев канализации такого типа может быть выгодным решением, если ближайшая центральная система находится далеко или вообще отсутствует. Такие шахты в зависимости от объёма могут быть изготовлены из железобетонных колец, монолитного бетона или больших пластиковых емкостей.
При небольшом количестве сточных вод, установка пластиковой емкости наиболее оправдана, поскольку цена такого резервуара невысока и процесс установки можно осуществить своими руками, без привлечения техники или профессиональных строительных бригад.
Фильтрационный колодец
Фильтрационный колодец.
Фильтрационные шахты или колодцы могут быть открытого или закрытого типа. Оба вида колодцев предназначены для сепарации сточных вод и отделения крупного мусора и тяжелых веществ от жидкости.
Сооружения открытого типа представляют собой шахты из перфорированных бетонных блоков, где жидкость уходит через специальные отверстия в грунт, а тяжелые вещества остаются в пределах шахты и в последствие выгребаются специальной техникой для захоронения или утилизации.
Колодцы закрытого типа представляют собой герметичные емкости с технологическими отводами, которые расположены на разной высоте. По мере поступления сточных вод, плавучие частицы отводятся верхними каналами, осадочные слои отводятся нижними.
Фильтрационный колодец
Техническое оснащение
Бывает, что в целях удешевления проектов из состава колодца канализационного предпринимают попытку исключить лотковую часть, оставляя дно гладким. Однако в процессе эксплуатации принятие такого решения дает обратный экономический эффект, который связан с сильным засорением мусором крупных фракций, что в конечном итоге приводит к увеличению сопротивления потоку воды и, как следствие, скоротечному износу конструкций.
Кинета (лоток) с направляющими канавками
Из-за особенностей конструкции пластмассовые канализационные колодцы находят применение в системах канализации в виде поворотного, тройникового и прямопроходного колодца.
Они устанавливаются с соблюдением определенных промежутков, как на прямых участках трасс канализации, так и на поворотных траекториях и перепадах, а также в месте каждого изменения направления трассы, таких как поворот, присоединение (колодец-тройник) и т.п.
При изготовлении технических и инспекционных колодцев используются пластиковые трубы, которые оснащены элементами для подвода дренажа. Габаритные размеры труб определяются необходимостью размещения внутри специалиста, обслуживающего системы, ведь он является необходимым при проведении манипуляций по очистке дренажей водой под давлением.
Особенности применения и экономические расчеты
Чтобы точно рассчитать себестоимость проекта надо сложить все реальные расходы при выборе разных вариантов. Сборные конструкции из полимер-песчаных деталей можно монтировать в труднодоступных местах, без привлечения дорогой специальной техники. Некоторые элементы такого типа весят более 60 кг, поэтому пригодится помощник. Следует помнить, что в данном случае придется уплотнять много стыков, что увеличивает затраты на герметики.
Кольца колодезные пластиковые из спиральновитых труб можно сделать с оптимальной высотой. Эти изделия весят немного поэтому рабочие операции можно выполнять самостоятельно. В таком варианте проще и дешевле создавать надежные соединения.
Сборка из фабричных изделий подразумевает высокое качество, официальные гарантии. Но подобные комплекты стоят дорого
Цельные изделия обладают лучшими показателями прочности, герметичности. Однако для доставки и монтажа крупной конструкции придется использовать соответствующую технику.
Разновидности
В продаже есть аналоги любых колодцев, которые используются в системах водоотведения. Среди них:
- смотровые;
- распределительные;
- перепадные;
- водоприемные.
Смотровые колодцы — самая обширная группа. Они нужны для устранения засоров и других ремонтных работ. Часто функции смотровых и распределительных емкостей бывают объединены в одном устройстве, что удобно и экономно. Нередко смотровые колодцы объединяют с поворотными, когда направление потока изменяется под углом, близким к прямому.
Перепадные пластиковые колодцы для канализации используются для соединения линий, уложенных на разной глубине. Как правило, поступление жидкости происходит из канала с более высоким уровнем, а выход — на более низком.
Водоприемные резервуары используются на дождевых сетях водоотведения. Они оснащаются дополнительными фильтрами, песколовками, решетками. Требуют частой очистки от мусора и твердых частиц.
По типу использованного полимера бывают:
- ПВХ;
- полиэтилен;
- полипропилен;
- песчано-полимерные составы.
Наиболее популярны ПВХ и полиэтиленовые колодцы для канализации. Изделия из пропилена дороже, что ограничивает их использование. Композитные песчано-полимерные узлы появились относительно недавно. Они жестче и прочнее обычных моделей. Стоимость этих изделий пока слишком велика, чтобы колодцы были широко востребованы.
По прочности колодцы из пластмассы делятся на 4 группы:
- группа «А15». Выдерживают нагрузку до 1,5 т. Используются в местах. Где нет автомобильного движения — пешеходных дорожках или детских площадках;
- «B125». Способны нести вес до 12,5 т. Применяются на тротуарах, парковых участках, стоянках;
- «C250». Предназначены для нагрузок до 25 т. Могут устанавливаться на городской проезжей части;
- «D400». Самые прочные конструкции, выдерживающие до 40 т. Используются на междугородних автострадах.
Форма большинства моделей круглая, но встречаются и прямоугольные колодцы для канализации. Обычно, это фильтрационные узлы для ливневых систем, приемные резервуары или песколовки. Глубина погружения в грунт у них невелика, поэтому слишком больших нагрузок не бывает.
Достоинства и недостатки
Помимо характеристик прочности и долговечности, к преимуществам использования можно отнести такие особенности, как:
- быстрота монтажа (если сравнивать с кирпичной выкладкой), несмотря на необходимость использование вспомогательной грузоподъёмной техники;
- относительно доступная стоимость на любое железобетонное изделие;
- удобство в устройстве при плотном прилегании и соединении изделий с замком без просветов;
- срок службы, может быть больше 50-ти лет.
Недостатками можно назвать такие немаловажные моменты:
- довольно трудоёмкий процесс монтажа с обязательным привлечением грузоподъёмных механизмов и дополнительной рабочей силы;
- сложности при перевозке;
- при неквалифицированном монтаже стенки могут начать распадаться по истечении срока 5–6 месяцев;
- при несоблюдении правил эксплуатации или в случае несвоевременных мер по гидроизоляции стенок бетонных колодцев для канализации, бетонная поверхность может разрушиться, а арматурная сетка, установленная внутри изделий, подвергается коррозии и деформации.
Виды колодцев из пластика
Кольца для колодцев пластиковые для канализации, как и прочие, которые являются окончанием сливной системы и дождевой канализации, по своим размерам зависят только от ежедневной нагрузки на канализационную систему, предназначенную для переработки сточных вод. Конструкция зависит, в первую очередь, от разновидности подтипа, которой он соответствует. Они бывают следующих видов:
- Смотровые или инспекционные;
- Фильтрующие;
- Принимающие воду или водоприемные.
Инспекционные (смотровые)
В канализационной трубе имеются инспекционные колодцы. Им отведена ответственная роль в трубопроводе. Применяются для:
- Инспекции качества работы системы канализации и выявления потребности прочищения труб от загрязнения;
- Обеспечения технических работ;
- Проверки и очистки труб с помощью непосредственно предназначенного для этого инструмента.
Инспекционная конструкция из пластика

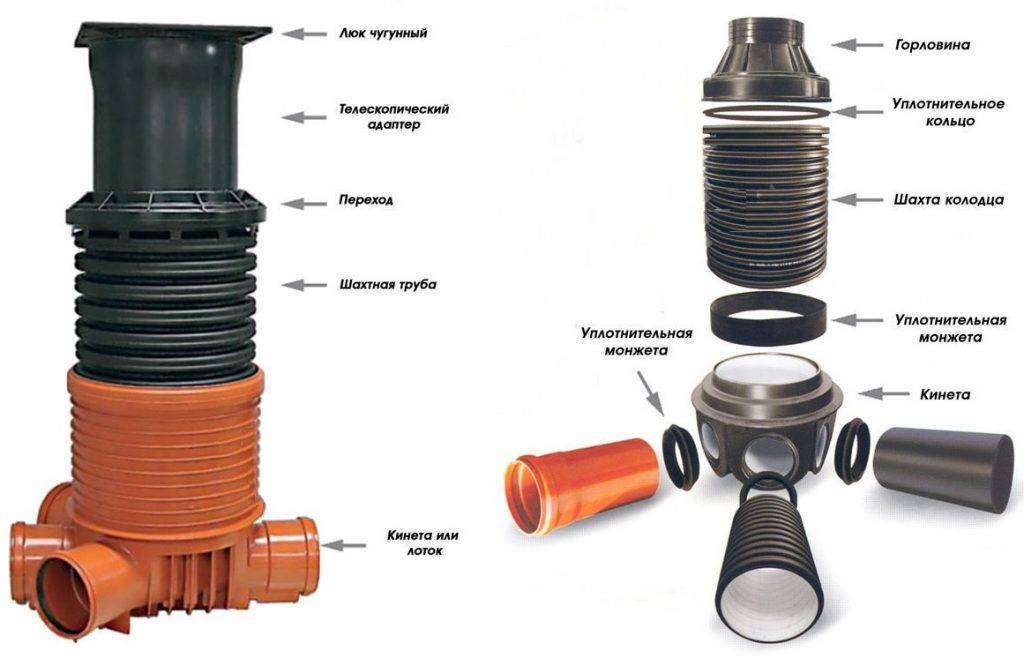

Конструкция смотровых поливинилхлоридных(ПВХ) колодцев для канализации:
- Дно, оснащенное совковой частью с вырезанными в нем канавками;
- Шахта, которая обычно бывает в виде гофрированной трубы;
- Крышка металлического либо решетчатого люка.
Фильтрующие конструкции
Фильтрующие поглотительные канализационные колодцы используют тогда, когда не получается должным образом отвести воду. У таких нет дна. Заменяет дно песочная насыпь или щебенка, которая фильтрует воду, поступающую в землю. Такие делают из пластика, способного предотвратить осыпание грунта внутрь, и в основном, круглой формы.
Принимающие воду колодцы или водоприемные
Такие собирают воду, которая затем подлежит отводу. Отвод воды может осуществляться такими способами:
- Дренажный способ;
- Природный овраг;
- Река, озеро.
Они обязательно оснащены крышкой или плотно закрытым дном. Крышка должна быть литой, чтобы дождевая вода не давала нагрузку на систему канализации.
Подготовительные работы
Прежде чем приступить к разметке и созданию котлована под канализационные коллекторы нужно правильно выбрать место его расположения и подготовить площадку для выполнения работ. В первую очередь избавляются от лишней растительности на участке, где будет осуществляться монтаж системы. Выкорчевывают деревья и крупный кустарник, снимают плодородный слой земли. Возможно придется избавиться от некоторых хозяйственных построек, освобождая территорию под будущий котлован.
Следующий этап проведения работ – разметка участка, которая проводится в соответствии с требованиями ГОСТ и СНиП:
Схема расположения канализационной системы на участке
- точно отмеряют расстояние между смотровыми коллекторами;
- определяют естественный уклон почвы;
- раскладывают на поверхности трубы и другие составляющие.
Приступая к рытью котлована, готовят площадку для сбора разработанного грунта и подготавливают технику для его вывоза или распределения по участку. По данным проектной документации, определяют глубину будущего котлована, и после того как он был отрыт зачищают дно ямы и еще раз сверяют данные проекта с результатом выполненных работ.
Устройство коллектора требует обустройства гидроизоляции на дне готовой ямы, если колодец будет сооружен из камня. В качестве гидроизоляционных материалов используют рубероид. Теперь можно приступать к рытью траншей для трубопровода.
Начальный этап
Металлические трубы перед тем как начнется монтаж конструкции, обрабатывают защитными составами, чтобы продлить срок их службы. Гофрированные трубы из полиэтилена имеют гладкую внутреннюю поверхность, благодаря особенностям конструкции способны выдерживать значительное давление грунта, а потому пользуются повышенным спросом и огромной популярностью.
После подготовки дна котлована принимают решение о способе бетонирования. Качество основания зависит от особенностей самого резервуара и материла:
Устройство дренажного колодца
- Устройство дренажного колодца требует бетонирования по периметру резервуара.
- Дно накопительного коллектора бетонируют по принципу создания монолитного фундамента.
- Подготовительные работы включают и отсыпку основания колодца гравием и щебнем на высоту не менее 1 м.
То же касается и герметичности коллектора. Накопительные снаружи обмазывают толстым слоем битума или глины, а устройство дренажных требует использования перфорированных колец.
Виды пластмассовых колодцев
Главная функция канализационных колодцев, – это объединять магистральные трубы между собой.
В зависимости от предназначения, они подразделяются:
- Для ревизии и осмотра. Находятся на участках линии проведения магистрали на расстоянии 20-30 метров друг от друга. Как правило, монтируются на пересечении нескольких трубопроводов. В них обслуживающий персонал проводит осмотры и чистку, наблюдают за исправным состоянием трубопровода;
- Поворотные устройства. Устраиваются в местах изгиба трубопровода больше 45 градусов. В этих местах зачастую и происходят заторы, поэтому колодцы здесь необходимы;
- Перепадные конструкции. Такие пластиковые канализационные резервуары устанавливаются в тех местах, где меняется уровень рельефа почвы, и соответственно труб;
- Накопительные резервуары. Такого рода колодцы необходимы при откачке сточных вод дренажными насосами ли при использовании ассенизаторской машины;
- Дренажные устройства. Здесь канализационные колодцы устраиваются не только для сбора сточных вод, но и для их очистки. Вместо дна в таких устройствах делается дренаж в виде щебня или керамзита для отвода стоков.
На заметку. Иногда один пластиковый колодец может выполнять разные функции. Например, перепадный или поворотный колодец может быть смотровым устройством.
Конструкция и назначение
Любой канализационный колодец, не зависимо от материала из которого он изготовлен, имеет круглую (цилиндрическую) шахту и дно с лотком для трубопровода. Лоток может быть разной формы, от прямой линии до поворотов и различных ответвлений.
Некоторые разновидности оснащаются запорным или измерительным оборудованием, а также ступенями или отбойниками, как в случае с перепадными колодцами. Кроме того, они делятся на два типа – обслуживаемые, с шахтой диаметр которой равен или больше 1 м, и необслуживаемые – сечение менее 1 м.
В системе канализации колодцы служат для соединения трубопроводов между собой, изменения направления потока. Так же есть конструкции отвечающие за уменьшения скорости стоков, для установки насосов и другого оборудования или просто для сбора нечистот (выгребная яма).
Видео: Новые пластиковые колодцы
Часть 1. Классификация колодцев
Каждое сооружение подобного рода имеет свое предназначение и способ устройства канализационного колодца. Распределить их можно по нескольким признакам.
Различают следующие виды канализационных колодцев:
- По сети – колодцы могут устраиваться на любых водоотводящих сетях:
- Бытовых и промышленных стоков
- Дренажные
- Ливневые
- По материалу изготовления:
- Бетонные
- Кирпичные
- Полимерные
- По назначению:
- Смотровые:
- С изменением направления потока:
- Поворотные
- Узловые
- Прямоточные:
- Линейные
- Контрольные
- Промывные
Естественно, самая важная характеристика – какие функции выполняет колодец канализационный.
Перепадный колодец отличается от смотрового тем, что предназначен для изменения определенных физических характеристик водного потока.
Смотровые же камеры предназначены для выполнения определенных действий на трубопроводе.
Преимущества и недостатки
Отзывы говорят, что композитные и полимерные материалы ничем не уступают по характеристикам традиционному кирпичу или железобетону. По большинству параметров полиэтилен значительно превосходит традиционные конструкции. Среди преимуществ полиэтиленовых канализационных колодцев отзывы отмечают доступную цену, легкий вес, высокую прочность, простоту перевозки и монтажа, низкую теплопроводность, устойчивость к низким температурам и коррозии.
Стоимость в зависимости от размеров, типа полимера, а также количества патрубков может варьироваться от 5 до 50 тысяч рублей. Масса не превышает 100 кг даже для крупных изделий. Стенка колодца моет выдерживать огромные давления как внутри, так и снаружи. Монтаж полиэтиленовых колодцев осуществляется без привлечения техники и дополнительной рабочей силы. Полимерный материал (а именно полиэтилен) устойчиво выдерживает высокотемпературные воздействия. Лоток имеет высокую износостойкость. Колодец, произведенный по стандартам, без утери характеристик выдерживает мороз до -60 градусов.
Как видно, технические характеристики колодцев полиэтиленовых канализационных действительно выше. А это положительно сказывается на долговечности конструкции. Эти системы могут безупречно выполнять свои функции 50 и более лет.
Техническое оснащение оборудования
У канализационных колодцев нередко предусмотрено лотковая часть. В целях удешевления в некоторых моделях дно остается гладким. Из-за этого происходит засорение конструкции, а значит, она быстро выйдет из строя. Соответственно, подобный вариант в большинстве случаев считается неприемлемым.
Современные пластиковые колодцы часто используются в бытовой канализации. Их устанавливают на определенном расстоянии. При этом монтаж допускается не только на прямых, но и на поворотных участках канализационных трасс.
При изготовлении подобного оборудования чаще всего используются пластиковые трубы с элементами, обеспечивающими дренаж. При этом размеры подобной продукции могут отличаться в зависимости от определенных факторов.
Особенности эксплуатации труб из полиэтилена
Со временем пропускная способность полиэтиленовых труб возрастает. Первая причина возрастания заключается в том, что диаметр труб увеличивается из-за особенностей материала, из которого трубы изготовлены. Увеличение диаметра в конце службы полиэтиленовых труб достигает 3% от диаметра.
становиться более мягкой и гладкой.
При проектировании любой канализационной системы, необходимо учитывать скорость потока, это является одним из основных рабочих параметров. Высокая скорость потока наносит вред фитингам, ведет к их коррозии и повреждению задвижек и как следствие, система трубопровода может подвергнуться гидроудару.
Гидроудар является самым тяжелым последствием, возникающим в процессе эксплуатации канализации. При гидроударе в основном страдают не трубы, а фитинги-отводы. Причины гидроудара — это перепад давления во время закрытия или открытия клапанов насосного оборудования. По возможности необходимо обеспечить плавный рост работы насоса, чтобы скорость потока росла постепенно.
Полиэтиленовые трубы для канализационной системы являются важной, даже скорее главной частью для водоснабжения и водостоков любого современного здания. С помощью их не только удаляются различные отходы, но и подается вода, что очень важно для жизнедеятельности человека
