Армирование перекрытия по профнастилу и бетону

Перекрытия из профнастила с несъемной опалубкой

При устройстве монолитного железобетонного перекрытия листы профнастила выступают в роли несъёмной опалубки. Сверху укладывается арматурный каркас из металлических стержней, заливается бетон нужной марки. Вся конструкция опирается на продольные металлические балки из двутавра или швеллера.

Таким образом, монолитное перекрытие передаёт действующую на него нагрузку несущим колоннам и фундаменту. Препятствуя растеканию бетона, профнастил выполняет функцию дополнительной внешней арматуры. Конструкция каркаса становится более жёсткой и устойчивой.

Чтобы сэкономить на трудоёмкой и дорогой отделке потолка, рекомендуется выбирать листы с двухсторонним полимерным покрытием. Поверхность потолка в этом случае приобретает устойчивость к любым внешним воздействиям.

Большое значение имеет выбор марки профнастила. Лист должен выдержать огромные нагрузки от веса бетона. Рекомендуется выбирать марки «Н» ил «НС», с большой высотой ребра, с трапецевидной формой волны.

К достоинствам такого рода потолочных перекрытий относятся доступная цена, надёжность и долговечность. Минус потолка из профнастила – не очень привлекательный вид.

Монолитное перекрытие с применением профнастила можно соорудить и своими руками, например, для гаража. До начала работы нужно приготовить документацию. Все замеры и расчёты должен сделать специалист. Необходимо рассчитать размеры несущих конструкций, диаметры и количество стержней арматуры, выбрать марку профнастила. Только после этого можно получить разрешение на строительство.

Монтажные работы можно проводить самостоятельно. Если требуется утеплять помещение, то в качестве дополнительного перекрытия используют пеноблоки или газобетон. Эти материалы будут выполнять функцию утеплителей.

Виды и стоимость

Существуют разные виды представленных материалов. Профлисты Н75, Н60 относятся к категории самых прочных изделий. Их стоимость может достигать 700-900 руб./м². Однако в продаже есть и менее прочные разновидности. Прежде чем применять их в том или ином типе строительства, необходимо рассмотреть, пригодны ли такие материалы в этом случае.

Следует отметить, что размеры профнастила для перекрытий могут быть разными. В продаже представлены изделия, которые имеют ширину 80, 90, 100 и 110 см. Размеры могут варьироваться в зависимости от стандартов производителя. Длина может составлять 75, 85 и 100 см. Габариты влияют на стоимость материала. В продаже представлены изделия, толщина которых составляет 0,45-1 мм. Чем толще лист, тем прочнее будет конструкция. Документацию производителя следует обязательно рассмотреть при выборе профнастила.

Чаще всего при строительных работах применяется профнастил марки Н75 и толщиной 0,9 мм. Чтобы правильно рассчитать длину материала, необходимо замерить расстояние между тремя балками. Это поможет создать прочную конструкцию, которая не будет прогибаться.

Профнастил и его преимущества

Профлисты имеют целый ряд преимуществ, которые и сделали его столь популярным в строительной сфере. К ним относятся:

  1. Универсальность. Как уже отмечалось, профилированные листы используются в самых разнообразных сферах строительства в качестве кровельного, облицовочного материала, в качестве заборов и так далее.
  2. Антикоррозийная стойкость. Каждый лист при изготовлении покрывается специальным антикоррозийным раствором, который увеличивает срок службы материала до 30 и более лет.
  3. Легкость. Вес профилированного листа составляет максимум 8 кг, что существенно снижает нагрузку на несущую конструкцию.
  4. Поперечная и механическая прочность. Профнастил выдерживает очень большой вес, особенно это актуально при сооружении крыши.
  5. Технологичность при эксплуатации. Материал легко обрабатывать, он легок при монтаже.
  6. Приемлемая цена. Стоимость профнастила очень демократичная, он – один из самых дешевых строительных материалов.
  7. Удобная транспортировка и хранение. Вам не составит труда самостоятельно перевезти профнастил из магазина на стройку. Ведь он не тяжелый. Хранить профнастил можно в упаковке в течение двух недель, а со вскрытой упаковкой срок вообще не ограничивается.
  8. Пожаробезопасный и экологически чистый материал. Не горит и не выделяет вредные вещества или запахи.
  9. Эстетичный вид. Вы можете выбрать профилированный листы любого размера и цвета, что позволить гармонично включить его в ваш экстерьер.
  10. Стойкость. Материал является устойчивым к различным погодным условиям, не боится ни солнца, ни дождя, ни снега. Кроме того профнастил устойчив к кислотным и щелочным воздействия. На его поверхности никогда нельзя встретить мох или лишайники, как это часто случается с другими перекрытиями.

Проведение монтажных работ

Подготовительный этап заключается в составлении проекта и формирования ресурсной базы для проведения монтажных работ. Здесь должно быть, кроме прочего, выполнено обеспечение инструментами, оборудованием и расходными материалами (средства индивидуальной защиты, крепеж и прочее).

Устройство опалубки

Укладка профлиста на перекрытие из металлического каркаса выполняется с фиксацией посредством саморезов с наконечником в форме бура.

Бронебойные саморезы по металлу (с буром)Источник prom.st

Так не придется предварительно проделывать отверстия или углубления, фиксация полотен будет проводиться быстрее. Шаг между метизами соблюдается в пределах 400 мм. В местах нахлеста кромок расстояние сокращается до 250 мм. Здесь рекомендуется применение заклепок. Такое частое положение саморезов необходимо, чтобы опалубка гарантированно справилась с давлением со стороны тяжелого бетонного раствора.

В завершение формующая конструкция ограничивается вертикальными бортами. Здесь можно использовать доску высотой в соответствии с проектной толщиной монолита. После этого можно приступать к армированию перекрытия по профлисту.

Армирование

Усиливающий каркас собирается из железных прутков диаметром 12 мм. Они укладываются в каждую из волн стального основания. При необходимости поперек профильной линии добавляются заготовки сечением в 6 мм. Соединять элементы можно сварочным аппаратом либо вязальной проволокой. Другой вариант – укладка готовой решетки поверх базового армирования на анкерах или специальных подкладках.

Пример продольного армирования перекрытия по профлисту без усиленияИсточник blogspot.com

Работы с бетоном

Заливка опалубки из профлиста для одного пролета с арматурным каркасом проводится за один заход. Оптимальным вариантом здесь будет заводской раствор и бетоносмесительная техника (насос, транспортер). Перед этим стоит для подстраховки установить дополнительные временные подпорки под профнастил по центру между базовыми стойками. Так снижается вероятность, что профильное полотно прогнется.

Раствор используется марки М350 и выше. По мере высыхания и затвердевания цементная масса отдает влагу, то есть монолит будет легче, а лишние колонны можно будет демонтировать. Летом это проводится примерно через 10-12 дней, зимой через месяц.

С бетоном нужно будет пошагово выполнить следующие действия:

  • равномерно распределить раствор по несъемной опалубке из профлиста для перекрытий;
  • устранить из смеси воздух, тем самым уплотнить ее (можно протыкать арматурным прутом, но лучше использовать специальное оборудование);
  • выровнять поверхность с помощью правила.

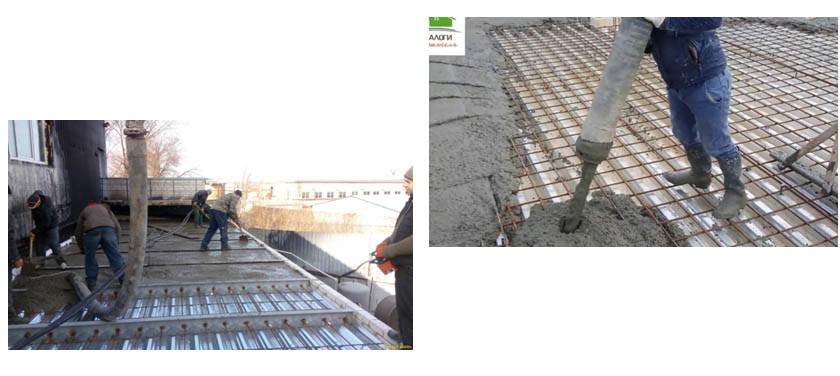

Механизированная заливка стяжки по профлистуИсточник strojdvor.ru

Для правильного высыхания бетона далее необходимо создать и поддерживать условия близкие к оптимальным. В частности: относительная влажность – 50-60 %, температура – +15-+22 градуса по Цельсию, отсутствие сквозняков и динамики. Чаще монтажные работы проводятся летом, поэтому в жару потребуется периодическое увлажнение поверхности из-за излишне быстрой водоотдачи бетона. Сверху бетонное перекрытие по профнастилу укрывают полиэтиленовой пленкой. Зимой применяется раствор с антифризными добавками, чтобы при минусовой температуре состав не замерзал.

В этом видеоролике специалист детально рассказывает об особенностях перекрытий по профлисту и отвечает на вопросы пользователей по технологии монолитных перекрытий с несъемной стальной опалубкой:

Часть вторая видео про особенности перекрытий по профлисту:

Коротко о главном

Профнастил для устройства несъемной опалубки под перекрытия применяется несущего типа из-за высокой волны профиля.

Плюсы материала: стойкость к агрессивным условиям эксплуатации, долговечность, высокая прочность.

Конструкция перекрытия по профлисту представлена строительным пирогом: опорные столбы, три балки, стальное полотно, продольное и дополнительное армирование на анкерах, бетонный раствор.

Перед монтажом перекрытий важно правильно составить проект с проведением инженерных расчетов. Толщина стяжки по профнастилу равна примерно 1/30 от длины одного пролета (это диапазон от 1,5 до 6 метров)

Толщина стяжки по профнастилу равна примерно 1/30 от длины одного пролета (это диапазон от 1,5 до 6 метров).

Перед заливкой бетонной стяжки рекомендуется установка временных подпорок между базовыми столбами для исключения деформации несъемной опалубки.

Конструктивные особенности

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

Ребристые, в свою очередь, могут быть:

  • с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
  • со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.

В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Материалы

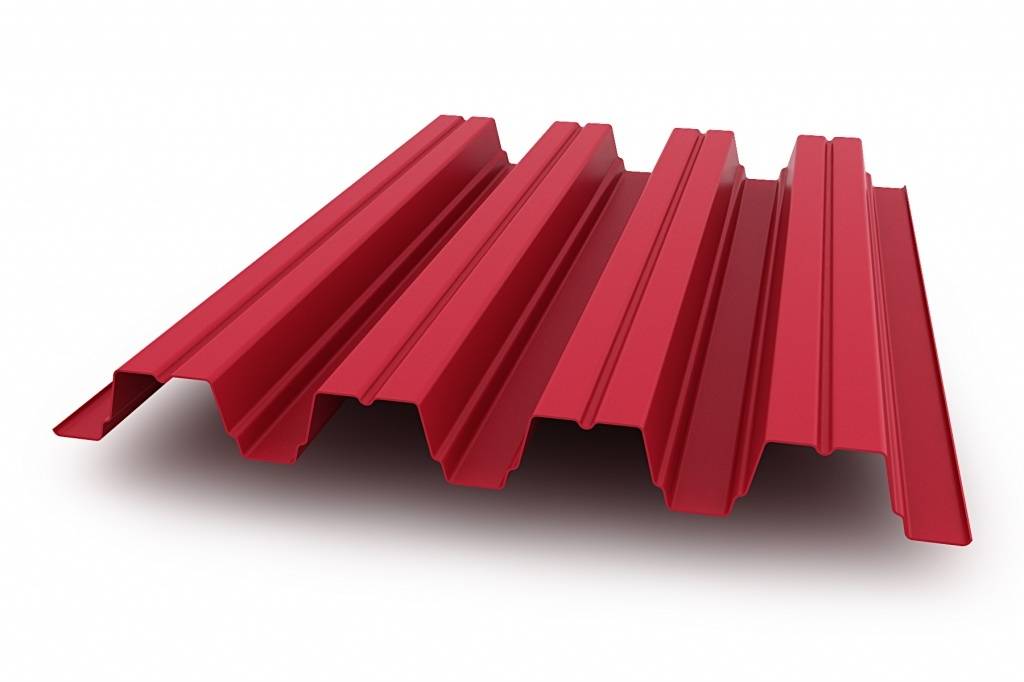

Профилированный лист Н-75

В качестве несъемной опалубки целесообразнее всего использовать профилированные листы марки Н (несущие) и НС (универсальные) с высотой волны (гофры) не менее 44 мм и с дополнительными ребрами жесткости в верхней части гофры. Такой материал предназначен для перекрытий с горизонтальным размещением и под небольшим углом. Для несъемной опалубки подходят листы от Н44 до Н156. Высота гофры пропорционально влияет на расстояние между несущими балками этажа. Чем выше волна, тем большую площадь будет иметь монолитная конструкция под профнастил, а также увеличивается шаг между опорами.

Арматура, которая применяется для создания армирующего каркаса, должна иметь оптимальную толщину 10-12 мм. Металлические прутья предназначены повышать устойчивость монолитного перекрытия к большим нагрузкам и деформациям.

Стальные балки в основном изготавливаются из двутавра и швеллера. Для создания опорных колонн применяются металлические трубы с круглым или квадратным сечением.

Производство бетона осуществляется на специализированных заводах, откуда готовый к укладке раствор доставляется на объект специализированной техникой бетономешалками. Чтобы перекрытие из профнастила было качественным и особо прочным марка бетонной смеси не должна быть ниже М300. Состав бетона соответствует  СНиП 3.03.01-87.

Преимущества бетонных перекрытий по профнастилу

  • Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
  • Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
  • Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
  • Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
  • Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады , промышленные цеха и т.п.) потолок не потребует дополнительной отделки.
  • Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.

Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.

Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.

Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.

Монолитное перекрытие без поддерживающих балок


Схема часторебристого сборно-монолитного перекрытия.

Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.

В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.

Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.

Наиболее широкое применение этот вид монтажа получил на уровне комната – чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.

Расчет нагрузок на межэтажное перекрытие

Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:

  • при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 – 70 кг на кв. м площади;
  • нахождение мебели и другого домашнего скарба;
  • передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
  • запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.

Для справки: минимальная толщина перекрытия монолитом должна составлять 50 – 60 мм, максимальная 200 – 250 мм.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

Крепление профиля

Фиксация профиля с помощью саморезов

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Этапы и особенности монтажа

Обустройство железобетонного перекрытия по профилированным листам предусматривает три основных этапа:

  • монтаж опалубки из профнастила;
  • создание и укладка армирующего каркаса;
  • заливка бетонной смеси.

Установка опалубки

Монтаж несъемной опалубки из профлистов

Крепление металлических листов к балкам осуществляется с помощью бронебойных саморезов на 32 мм. Чтобы исключить прогибание опалубки из профлистов под тяжестью бетона, устанавливаются временные стойки, которые располагаются между основными балочными опорами. Количество дополнительных опор зависит от толщины металла профнастила, высоты гофры и площади межэтажного перекрытия. Снимаются стойки после полного затвердевания бетона.

Установка каркаса

Несущие характеристики монолитного межэтажного перекрытия из профнастила повышаются за счет монтажа дополнительного «скелета», для изготовления которого используются арматура и арматурная сетка. Армирующие элементы укладываются в волны профлистов. Эффект использования такого способа улучшается за счет установки небольших подпорок, приподнимающих арматуру на высоту до 20 мм.

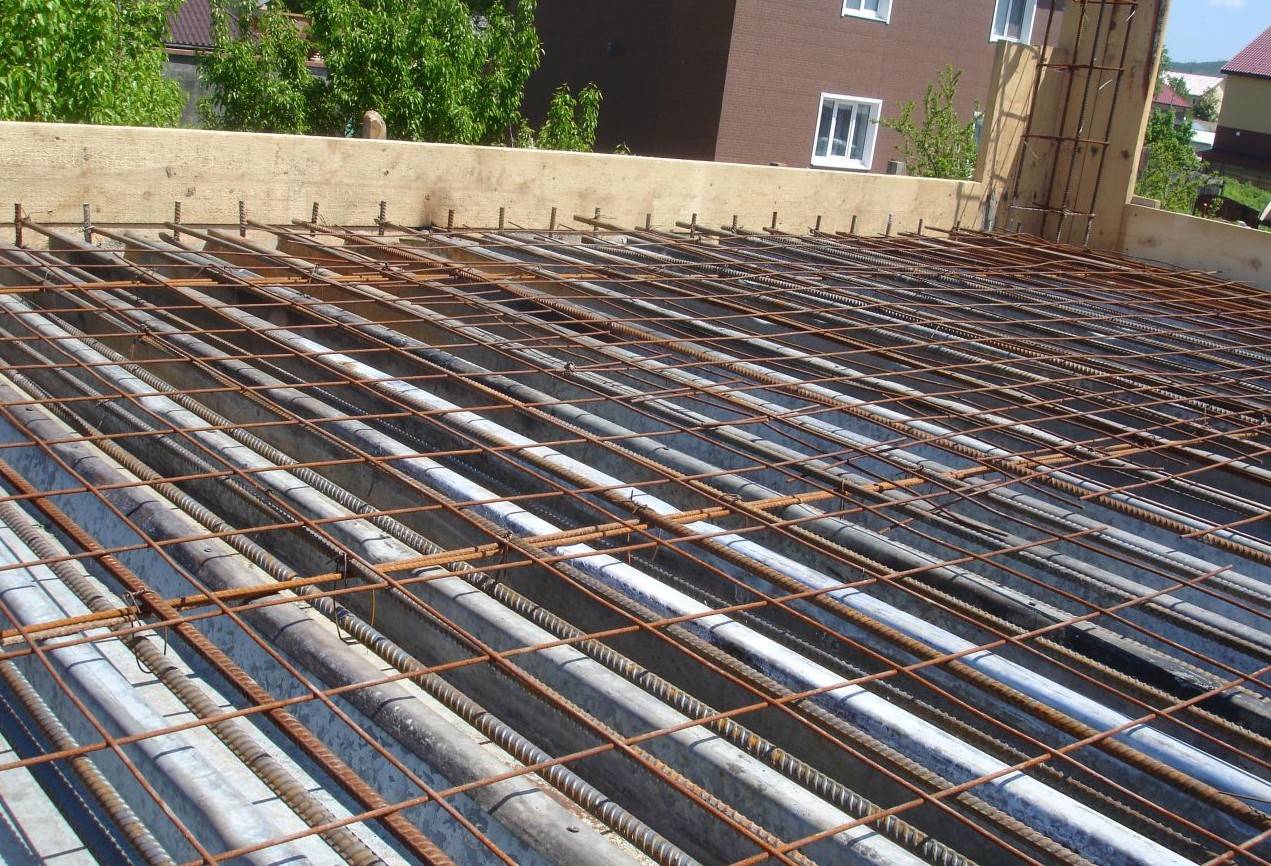

Монтаж арматурного каркаса

Монтаж арматуры, расположенной между балками, осуществляется сплошными отрезками. На участках,  где профлисты укладываются непосредственно на несущую стену и на крайние двутавровые балки, арматура доводится до самого края профнастила. Допускается максимальное отклонение не более 20 мм, в ином случае нагрузка, создаваемая бетоном, будет перераспределяться на металлических листах.

Армирующая сетка с ячейками 200х200 мм может создаваться непосредственно на объекте. Для ее изготовления используются металлические прутья диаметром от 3 мм, а соединение на стыках осуществляется сваркой или оцинкованной проволокой. Зачастую применяться готовый вариант сетки. Укладывается армирующий пояс на профилированные листы. Расстояние между сеткой и металлом составляет не менее 15 мм.

Заливка бетонной смеси

Перед тем как приступить к бетонированию покрытия подготавливается рабочая поверхность. Опалубка из профлистов очищается от имеющихся загрязнений, моется водой и высушивается. Для подачи бетонной смеси задействуется один из механизированных способов. Могут использоваться:

  • бетононасос стационарный или передвижной;
  • ленточный транспортер;
  • специальная строительная бадья, которая поднимается с помощью крана.

Дополнительные опоры под опалубку из профнастила

Данная технология предусматривает заливку бетонной смеси в один заход. Выравнивание по всей поверхности выполняется с помощью строительной гладилки. Уплотняется бетонный слой глубинным вибратором. Для «железнения» поверхности и предохранения от внешних воздействий используется сухой цемент. Если не получается сразу залить всю площадь перекрытия из профилированных листов, тогда укладка бетона осуществляется в каждый пролет и за несколько этапов. При поэтапном бетонировании следует фиксировать сроки, чтобы вовремя демонтировать дополнительные опоры.

В соответствии с нормативными требованиями толщина бетонного слоя должна перекрывать верхнюю часть волны:

  • В безбалочном перекрытии минимальная толщина составляет 250 мм (измеряется от нижнего края профиля).
  • В балочном варианте — 70-80 мм (не берется в учет высота профиля).

Погодные условия влияют на особенности и нюансы заливки. Чтобы исключить появление трещин, нарушающих целостность бетонной структуры, за поверхностью требуется постоянный уход в виде регулярного увлажнения и укрывания влагоемкими материалами до достижения 70% прочности. Бетонирование выполняется при плюсовой температуре воздуха, не ниже +5°С. Полное затвердевание в летний сезон при температуре окружающей среды 20°С наступает через 10-14 суток.

Если температура опускает до 0°С и ниже, тогда согласно нормативам в бетонную смесь вводятся специальные противоморозные добавки. Такой состав хоть и стоит дороже, но зато гарантирует успешное завершение бетонных работ. При снижении температуры воздуха бетонная поверхность нуждается в дополнительном утеплении. В этом случае период полного затвердевания увеличиваются до 28 дней.

Заливка бетона по профнастилу

Что такое профнастил и где он применяется?

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката. Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

  • тип С – профиль для стен;
  • тип НС применяется для настила и строительства стен;
  • Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

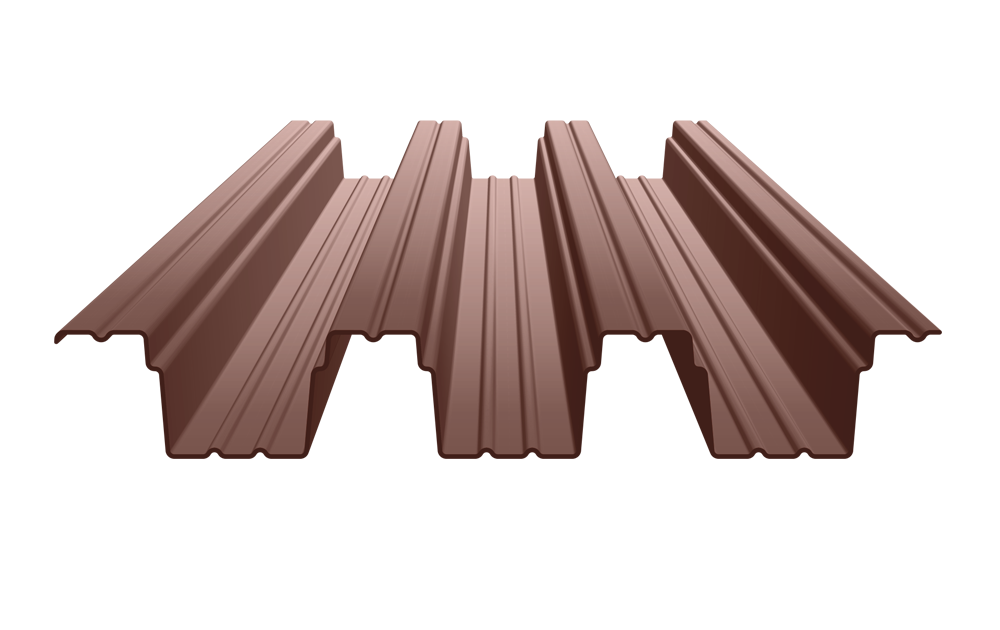

Несущий профлистПрофилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

https://youtube.com/watch?v=deCQDPEjbgo

Советы по работе с бетоном

Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.

При бетонировании перекрытий используются различные виды опалубок, но одной из наиболее распространенных в последние годы стала несъемная опалубка из профнастила. Не давая растекаться бетону в процессе твердения, опалубка из профнастила является еще и дополнительной внешней арматурой. Она частично компенсирует растягивающие усилия, которые действуют на нижнюю арматурную сетку. Это в значительной степени увеличивает прочность и несущую способность перекрытия.

Кроме того, монолитная плита с профлистом, имеющим современное защитно-декоративное покрытие, позволяет в ряде случаев обойтись без дорогостоящей отделки потолка.

Оглавление статьи (нажмите, чтобы открыть)

Монтаж

В процессе монтажа колоннами тут могут выступить трубы из металла, имеющие сечение квадратного либо круглого вида. А для балок берут швеллеры из металла и двутавровые изделия. Крайне тщательно необходимо отнестись к подбору профнастила для перекрытий. Исходя из категории подбираются приемлемое балочное сечение и шаг укладывания. То есть меньший шаг необходим для металлопрофилей с большей высотой. А для высокоточного расчета межбалочного шага можно поговорить с работником компании-производителя профнастила.

Можно даже показать пример проведения верных расчетов. Например, межбалочный шаг укладывания – 300 сантиметров. Был куплен профнастил типа ТП-75 с листовой толщиной 0,9 миллиметра. Для поиска необходимой длины материала следует принять в расчет его опору на 3 балки. Это даст возможность избежать листового прогибания.

Осуществлять закрепление листов с балками лучше 32-миллиметровыми саморезами, которые еще именуют бронебойными. Подобные крепления отличаются наличием бура усиленного типа, что позволит сделать швеллеры без необходимости привлечения дрели. Крепления выполняются на стыке балки с профлистом. Если осуществляется укладка изделия на 3 балки, то оно должно закрепляться к ним в 3-х точках, а если на 2 – то в 2-х точках соответственно. Тут возможно применить вышеупомянутые бронебойные саморезы, но 25-миллиметровые. Шаг между их размещением должен составлять 400 мм. Это будет последний шаг процесса опалубки.

Следующий этап – армирование плиты. Этот процесс даст возможность усиления одного материала за счет другого, что имеет большую прочность. Армирование профнастила осуществляется проволокой. Подобный каркас, который будет располагаться внутри конструкции, позволит бетону выдерживать большие нагрузки. Структура объемного типа формируется прутьями продольного типа с толщиной 12 миллиметров. Их укладывают по каналам профлистов.

После проведения армирования можно спокойно начинать укладывание бетона. Не следует делать толщину заливания более 80 миллиметров. Лучше всего будет использовать состав марки М-25 или М-350. Но перед заливкой требуется произвести подготовку профнастила. А точнее, требуется смонтировать под него доски, чтобы не допустить просадки под тяжестью бетонного состава. Подобные опоры следует убирать сразу, как бетонная масса высохнет.

Следует добавить, что бетонирование лучше произвести за одну попытку. Но если площадь работ очень велика, и нет уверенности, что за сутки можно с этим справиться, то тогда лучше осуществлять заливку по пролету.

Время высыхания бетонной массы будет зависеть от погоды и температурных показателей. Если погодные условия хорошие, и довольно тепло, то процесс займет не более 10 дней. Кстати, если стоит жара, то требуется постоянное увлажнение бетона. Если работы проводятся в холодное и сырое время года или зимой, то срок процесса высыхания увеличивается до 4-х недель.

Как делать перекрытие по профлисту, смотрите в видео ниже.

Правила расчета перекрытия

Межэтажные перекрытия на основе профлиста, которые так популярны в последние годы, надежны и прочны, но без предварительных расчетов здесь не обойтись. Делать такие расчеты должен только специалист, так как именно от этого зависит надежность и безопасность будущей конструкции

Отдельно стоит обратить внимание на подбор профнастила, его толщины, типа волны, расчетных нагрузок. Это же касается сечения балок, установки арматурного пояса и временных опор, которые необходимы для заливки бетона

В качестве колонн рекомендуют использовать трубы круглого или квадратного сечения, для балок можно брать двутавр или швеллер. Шаг таких балок будет зависеть от того, какую высоту имеет сечение профиля.

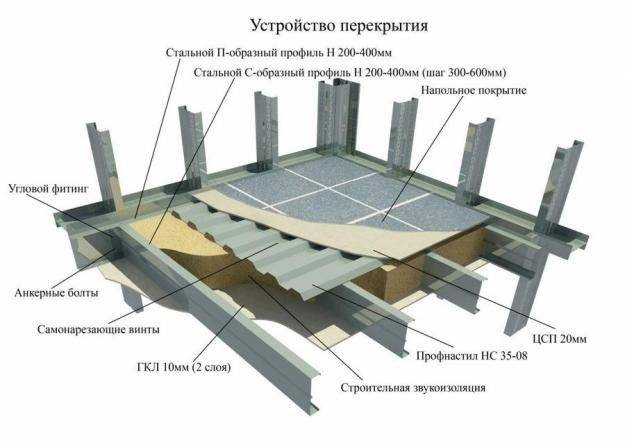

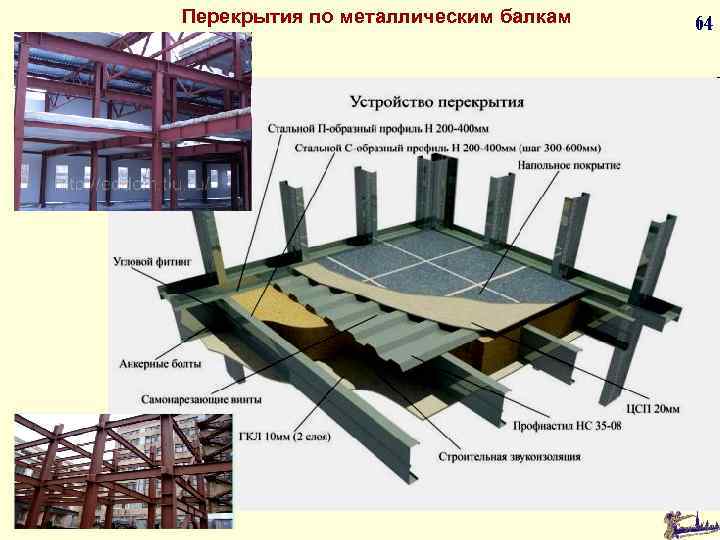

Устройство перекрытия из профлиста.

К примеру, устройство перекрытия, где шаг балок составляет 3 м, требует наличия профилированного листа марки ТП75 на 0,9 мм. При этом планирование рассчитывается таким образом, чтобы лист опирался не на 2 балки, а на 3, обеспечивая надежность всей конструкции. Прогиб в данной ситуации будет минимален.

Крепится профнастил к балкам перекрытия при помощи саморезов по металлу, которые имеют размеры 5,5*32 мм. Фиксируется лист к балке в каждую волну, что гарантирует жесткость поверхности, то есть всего монолитного перекрытия. Для соединения профиля на стыках используются саморезы с сечением в 5,5*25 мм, которые необходимо ставить с шагом в 400 мм.

Маркировка

Бетонные плиты обозначены специальной маркировкой, и на её необходимо обращать внимание. Буквы в маркировке обозначают тип самой плиты, так, ПНО представляют собой плиты настила облегчённые, а ПК – это плиты перекрытия

НВ означает настил внутренний. Далее за буквами на маркировке следуют цифры, согласно которым обозначаются размеры, а именно – длина и ширина. Самая последняя цифра – это нагрузки, которые допустимы. Так, цифра 8 означает, что допустимая нагрузка составляет порядка 800 килограмм на один метр квадратный.

При выборе типа плит очень важно обратить внимание на тот факт, что в целом они различаются между собой по структуре. Так, согласно поперечному сечению, они могут быть пустотные, сплошные и ребристые. Наибольшую популярность обрели именно пустотные плиты, это вызвано их небольшой массой, поэтому они могут свободно подвергаться транспортированию и установке

Пустоты могут иметь круглую и овальную форму и изготавливаются они из тяжёлого бетона

Наибольшую популярность обрели именно пустотные плиты, это вызвано их небольшой массой, поэтому они могут свободно подвергаться транспортированию и установке. Пустоты могут иметь круглую и овальную форму и изготавливаются они из тяжёлого бетона.

Благодаря тому, что разнообразие плит велико, они могут выбираться исходя из их основного предназначения, а также от различных особенностей природного характера.

Что касается процесса арминированного перекрытия, то оно происходит стандартными сетками, а также с использованием вязаной арматуры. Диаметр стержня сварной арматуры имеет значение около 3 мм и даже более, а диаметр вязаной составляет 6 мм и более.

Армирование

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.
