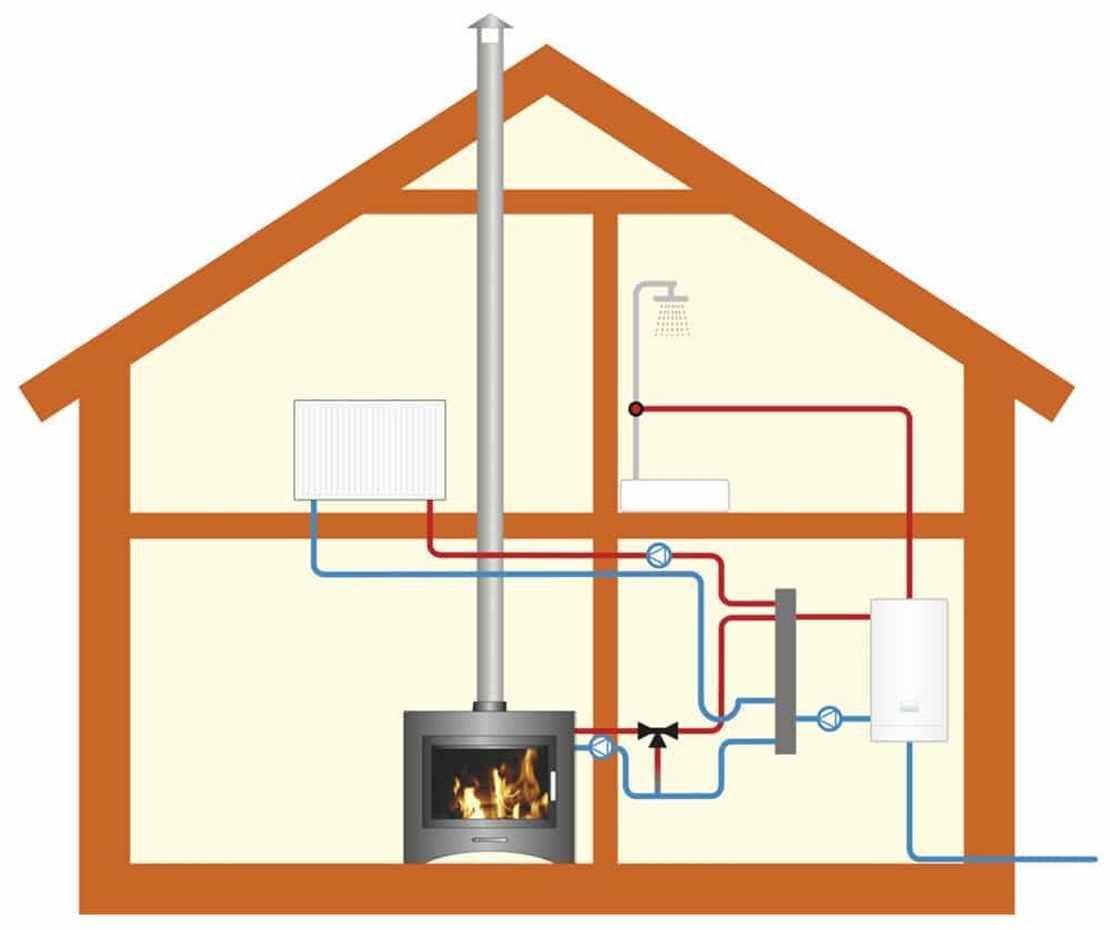

Схема печного отопления загородного частного дома

Первая растопка котла

После окончания сборки конструкции, монтажа дымохода (можно ограничиться временной версией, котел разместить на открытом воздухе) нужно провести первую топку. Выявит возможные, оставшиеся незамеченными огрехи, недоделки в конструкции.

Прежде чем помещать в топку котла топливо, нужно подключить временный контур отопления с радиатором (подойдет однотрубная схема на основе дюймовых пластиковых труб).

После заполнения отопительного контура водой, нужно визуально проконтролировать швы водяной рубашки котла с внешней, внутренней стороны. При выявлении течи, нужно отметить место, слить воду, дополнительно проварить шов.

Если недостатков не выявлено, помещается немного топлива (не более 1/3 объема топки). Подойдут хорошо просушенные березовые дрова. Открывают заслонку тяги в дымовой трубе, шибер в нижней части котла, у поддувала. Разжигают в топке огонь. По мере прогорания дров, нагревается вода в рубашке, перемещается по отопительному контуру. Позволит проверить общую работоспособность собранного котла, отдельных элементов — группы безопасности, водяной рубашки.

В ходе первой топки выявятся недостатки сварных швов, если они есть. Выявленные течи, места просачивания дыма отмечают, позже исправляют дополнительной проваркой сварочным полуавтоматом.

3 Требования к печам с водяным обогревательным устройством

Особых условий к таким конструкциям не предъявляется. Это может быть обычное сооружение, даже классическая русская печь, в топливнике которой установлена емкость с водой, подключенная к трубам и радиаторам. Вариантов множество, в том числе варочные печи. Главное – обеспечить хорошую тягу, чтобы горение происходило интенсивно, нагревая кирпичное устройство и теплоноситель. Конструкции с особыми условиями протекания процесса не всегда подходят.

Регистр в дымовом канале

Длительное горение извлекает энергию из дров медленно. Конструкция критична к температуре газов: при недостаточной гаснет, образуется спекшаяся масса, которую трудно удалить. Повышение, наоборот, приводит к появлению пламени, что для устройства – аварийная ситуация. Требуется точно поддерживать тепловой баланс. Поэтому подобные изделия пригодны для совмещения с водяной системой только вместе с автоматикой, регулирующей подачу воздуха, или могут нагревать воду в аккумулирующем баке с последующей запиткой оттуда в систему отопления.

Схема установки водяного контура

Регистр необязательно размещать в топке, расположение над ней тоже может оказаться эффективным, только следует знать, как это сделать. Этот вариант оправдывает себя при использовании печи с колпаковым дымоходом, где размещается теплообменник. Там задерживаются горячие газы, пока не остынут, нагревая воду. В топливнике с котлом дрова сгорают не полностью – газы охлаждаются от контакта с ним, температура недостаточная, чтобы процесс протекал, не оставляя много сажи и копоти.

Топливник в печи с варочной плитой

В колпаковой печи горению в топке ничто не препятствует. Конструкция нагревательного устройства очень простая – прямой вертикальный регистр из труб. Именно возле него собираются самые горячие газы, а охладившиеся опускаются и двигаются в дымоход. Подобным образом циркулирует вода в теплообменнике: холодная поступает снизу, нагреваясь, поднимается, где под колпаком самая высокая температура. Отсюда направляется по трубам в систему.

Все чаще для обогрева применяется, кроме твердого топлива, отработка моторного масла. В печи также устанавливают водяную рубашку, помещение нагревается от стенок и теплоносителя. Конструкция особая, ведь сгорает не масло, а его пары. В домашних условиях создать можно, но требуется хорошо разобраться в устройстве.

Положительные моменты

Водяное обладает следующими достоинствами:

  • Принцип действия предельно прост, переносчиком тепловой энергии является горячая вода, постоянно циркулирующая по трубопроводу.
  • Хозяева сами могут выбрать оптимальный тип котла, будь то электрическая, дровяная или газовая модель.
  • Способ подходит для дач вне зависимости от площади и количества этажей. Небольшому зданию не нужны широкие трубы, а потому контур выглядит эстетично, не требует особых усилий в процессе монтажа.
  • При правильных расчетах циркуляция воды происходит бесшумно, бытовой комфорт остается на высоком уровне.
  • Владельцы могут корректировать температурный режим, снижать расход топлива, если нет нужды в значительном нагреве воздуха.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

Популярные модели

МЕТА Ангара Аква

Перед нами довольно интересная печь с водяным контуром, являющаяся по совместительству камином – здесь предусмотрена большая дверца, через которую видно горящее пламя. Мощность агрегата составляет 13 кВт, чего вполне хватит для описанной нами выше схемы отопительной системы для домовладения на 100 кв. м. Печка выполнена в пристенном форм-факторе и оснащается двумя отсеками – для разогрева пищи и для складирования дров.

Для удобства уборки печь наделена выдвижным ящиком для золы – достаточно выдвинуть его и утилизировать содержимое. Смотровое окошко выполнено с применением системы «чистое стекло», благодаря чему оно всегда будет оставаться чистым. Корпус агрегата выполнен из стали, теплообменник водяного контура – из чугуна, из-за чего вес агрегата составляет целых 150 кг. Недостатком модели является ограниченная длина загружаемых поленьев – не более 35 см.

Hergom L-05 CCE

Представленная печь обладает изысканным ретро-дизайном и подойдет для загородных домов с индивидуальным дизайнерским ремонтом «под старину». По своей стоимости она значительно обгоняет предыдущий рассмотренный нами вариант – ее цена составляет около 180 тыс. рублей. Модель наделена водяным контуром, ее тепловая мощность составляет 20 кВт. Максимальный отапливаемый объем – 350 кубометров. Полезные дополнения на борту – выдвижной ящик для золы и варочная панель. Корпус печи выполнен из стали, теплообменник водяного контура – из чугуна.

Везувий ПК-01

Цены на некоторые модели действительно кусаются. Но это не значит, что в продаже нет более доступных моделей. Приобрести хорошую печь недорого и с отличным внешним видом все-таки можно – это подтверждаем модель Везувий ПК-01. Мощность аппарата составляет 12 кВт, максимальный обогреваемый объем – 200 кубометров. Время горения от одной загрузки топлива составляет 4 часов. Несомненным достоинством печки является возможность регулировки интенсивности горения.

Корпус печи с водяным контуром Везувий ПК-01 выполнен из стали, с обшивкой из керамики – такой подход обеспечивает аппарату отличный внешний вид. На выбор потребителей представлены аппараты в несколько цветах. Камера сгорания наделена футеровкой из шамота, а теплообменник выполнен из чугуна. Иными словами, перед нами отлично сбалансированная печка, которая обойдется потребителю всего в 25-28 тыс. рублей.

Особенности монтажа водяного отопления

Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

  • энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
  • трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;

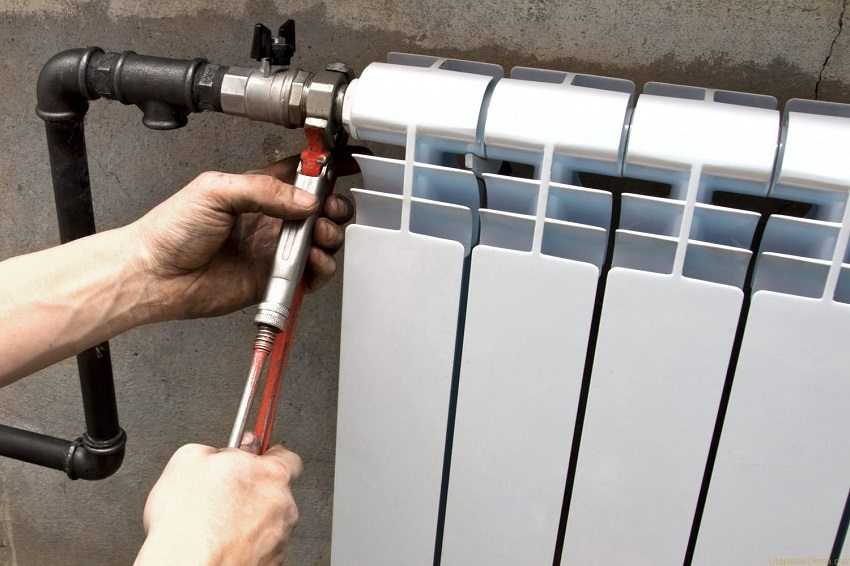

  • радиаторы отопления, которые делают из чугуна, стали или алюминия;

При покупке радиаторов выбирайте проверенных производителей.

  • различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
  • расширительный бак для компенсации избыточного давления в системе;
  • циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

  1. С применением одной трубы.
  2. С применением двух труб.
  3. С использованием коллекторов.

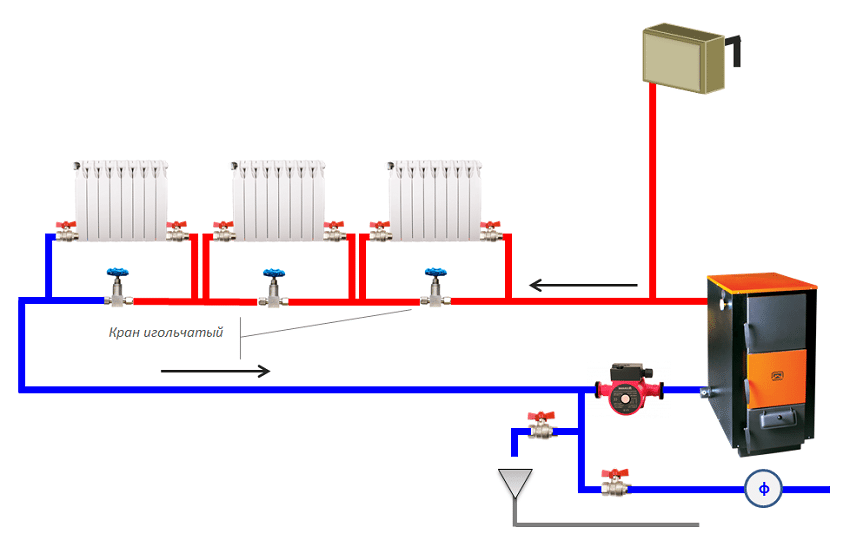

Однотрубная система отопления с циркуляционным насосом.

По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.

Что такое «воздушное отопление»?


В России этим термином принято именовать канальные системы обработки воздуха. Воздух нагревается (различными устройствами при помощи газа, электричества, воды и т.д.) и распределяется по помещениям дома через каналы воздуховодов прямого (подача) и обратного (возврат) потока. Оборудование подбирается исходя из целесообразности по используемому топливу (наиболее экономичный вид – газовые воздухонагреватели, или газовые теплогенераторы), мощность оборудования рассчитывается на основе инженерного расчета, учитывающего тепловые потери помещений для обогрева конкретного дома и общую отапливаемую площадь.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

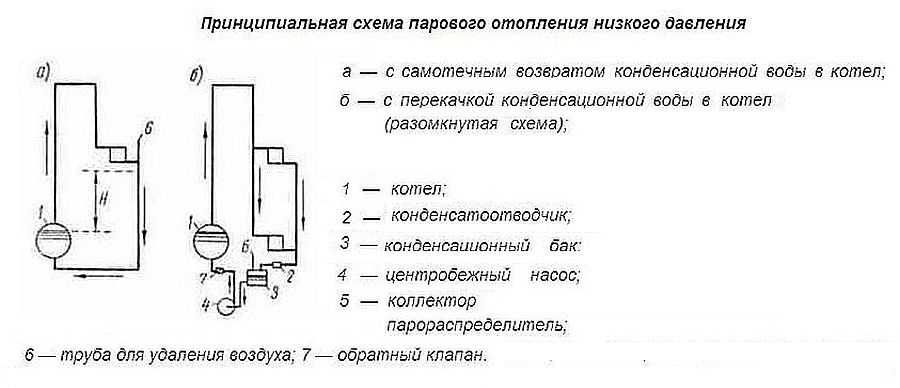

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

  • С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна. Схема парового отопления с верхней разводкой
  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м2 — 25 кВт;
  • от 200 м2 до 300 м2 — 30 кВт;
  • от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Установка отопительной системы в существующую печь

Зная упорство и настойчивость наших умельцев, мы не побоимся предположить, что найдутся те, кто, организуя печное отопление с водяным контуром своими руками, установит заслонку, работающую в автоматическом режиме. Такая заслонка, перекрывающая контур при отсутствии циркуляции, оборудуется системой аварийного питания, датчиками давления и температуры и при этом сверяет свою работу через спутник с подключением к интернету. Все возможно.

Просто нужно понимать одну простую вещь: есть задумки людей, желающих сэкономить, а есть трезвый инженерный расчет, при котором прорабатываются все варианты, в которых может оказаться разработанная система, иногда, может быть, и футуристические, но, как показывает практика, вполне оправданные. Чтобы более наглядно продемонстрировать, что происходит, когда устанавливаются печи отопительные с водяным контуром своими руками без твердых расчетов и упоров на действительность, приведем один маленький пример из жизни.

Если печь уже есть, не стоит полностью ее демонтировать. Достаточно разобрать часть конструкции и установить в нее теплообменник.

К последнему затем подключается теплообменник. При необходимости в процессе частичного демонтажа можно произвести модернизацию конструкции печи.

Еще выше обязательно монтируется расширительный бак. Он обеспечит достаточный уровень давления в системе.

Трубы нужно монтировать под углом, чтобы обеспечить нормальную циркуляцию теплоносителя.

Может потребоваться циркуляционный насос. За счет него значительно возрастет КПД отопительной системы.

  • Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
  • Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

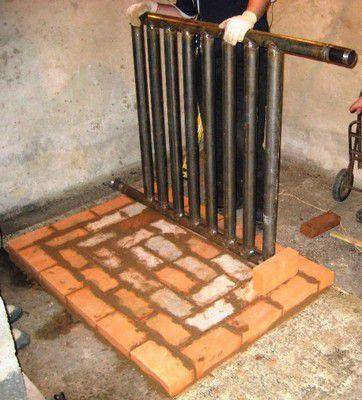

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

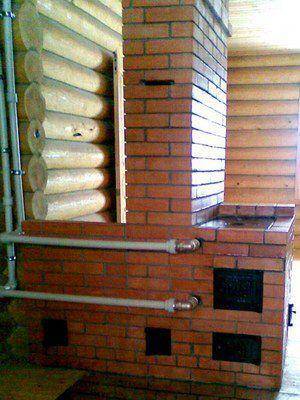

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Монтаж котла

Во время реализации планов по созданию комбинированной системы отопления важно обратить внимание на некоторые особенности. Кирпичные печи с водяным отоплением имеют множество вариантов, каждый из которых отличается материалом, типом основного элемента и другими нюансами. Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы

Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы

Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы.

Котел полностью должен помещаться в топке. Тем не менее, на практике встречаются казусные ситуации, когда часть теплообменника находится снаружи печки. Это недопустимо, ведь основная задача узла — нагревать теплоноситель. Котел изготавливают буквой «П» из труб или листового железа. Все его элементы пустотелы и предназначены для отбора тепла.

Предпочтительней вариант из труб. Он обладает большей площадью конвекции и позволяет пламени достигать варочной поверхности, чтобы готовить пищу. Кроме того, внимания требуют:

Размеры. Казалось бы, необходимо массивное изделие, способное нагреть много воды и обеспечить теплом приличных размеров строение. Но это не так. Сам котел изготавливают весьма скромных габаритов — 75*50*30 см (длина, ширина, высота). Конвекционной поверхности такого устройства достаточно для того, чтобы обогреть дом площадью до 200 квадратных метров. Установка насоса для принудительной циркуляции теплоносителя увеличивает производительность до 50%.
Котел. Его форма разработана таким образом, чтобы площадь обогреваемой поверхности была максимально большой

Очень важно установить его в центре очага горения. Только так можно получить высокую эффективность работы водяного отопления.
Особенности. Между стенками печи и поверхностью котла необходимо оставить небольшой зазор

Оптимальным принято считать расстояние в 5 миллиметров. Его вполне достаточно для нивелирования свободного хода металла при тепловом расширении.

Между стенками печи и поверхностью котла необходимо оставить небольшой зазор. Оптимальным принято считать расстояние в 5 миллиметров. Его вполне достаточно для нивелирования свободного хода металла при тепловом расширении.

Отводящую и подводящую магистрали теплоснабжения выполняют в строгом соответствии с законами физики. Со школьной скамьи известно, что горячие потоки стремятся уйти вверх, а холодные всегда направлены вниз. Поэтому труба, подающая в дом горячую воду, всегда примыкает к котлу в верхней точке, а канал с «обраткой» — в самой нижней. Такое расположение исключает скопление горячего пара, который представляет серьезную угрозу для целостности системы.

Оформление и получение разрешительной документации

Среди нормативных актов, которые регламентируют устройство индивидуальной системы отопления можно отметить:

закон «О теплоснабжении» содержит положения, которые регулируют установку отопительных систем с предписаниями и ограничениями;

постановление Правительства РФ № 307 «О порядке подключения к системам теплоснабжения», которое определяет характеристики котлов пригодных для установки в квартире или частном доме.

Какие документы нужны для отопления с газовым котлом

получить технические условия на газификацию в газовой службе района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше право собственности на жилье, разрешения архитектурно-планировочного управления, копии технического паспорта БТИ, паспорта, идентификационного кода и заявления на газификацию здания.

ТУ могут отличаться в зависимости от назначения помещения, интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи ТУ – до 30 дней;

подготовить топографическую съемку участка;

подготовить проект газоснабжения – самостоятельно или с привлечением специалистов. Согласовать проект с газовой службой района;

получить письменное разрешение соседей на газификацию вашего дома (если газопровод пройдет по их участку);

предоставить документы на газовое оборудование и акт обследования дымоходов;

получить документ о вводе системы в эксплуатацию (выдается после монтажа). Срок его получения до 30 дней. На основании этого документа производится пломбировка счетчиков, врезка в центральную магистраль и заключение нового договора на поставку газа.

Какие документы нужны для электрической системы отопления

подать в РЭС пакет документов на получение разрешения к подключению к сети. В пакет входит: заявление (где указывается вид объекта, месторасположение, данные заявителя), документ подтверждающий оплату получения ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ, удостоверяющий право собственности на дом;

произвести согласование технического решения проекта с РЭС;

приобрести электрический котел и установить его (самостоятельно или с привлечением специалистов);

заключить договор на пользование электроэнергией. Договор содержит информацию о новых тарифах на энергию;

опломбировать новый счетчик.

Совет. Установка трехрежимного счетчика позволит оплачивать энергию по разным тарифам, что более выгодно для пользователя.

В случае несанкционированного устройства системы отопления полагается штраф, размер которого определяется местными органами и отключение от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.

Устройство парового отопления в индивидуальном доме

При сборке системы учитывайте габариты дома, расположение и число радиаторов, а также наличие запорно-регулирующей арматуры и других элементов. Насос для парового отопления подбирают так, чтобы он обеспечивал эффективное движение теплоносителя в системе.

Составляющие паровой системы

Для сборки парового отопления понадобятся следующие составляющие элементы:

  • нагревательный прибор (котел);
  • трубы для прокладки контура;
  • отопительные приборы (радиаторы);
  • запорно-регулирующая арматура;
  • расширительный бак;
  • насосное оборудование;
  • контрольно-измерительные приборы.

Монтаж системы

После изготовления проекта и закупки необходимых комплектующих приступают к сборке системы в такой последовательности:

  1. Для начала нужно подготовить места установки оборудования. На стеновой поверхности закрепляются кронштейны под радиаторы. На них навешиваются отопительные приборы, которые должны устанавливаться под оконными проемами для формирования тепловой завесы и уменьшения теплопотерь через остекленные поверхности.
  2. После этого на бетонное основание монтируем парогенератор. На пол стелим жаростойкое покрытие. Котел лучше установить в подвале, поскольку водяной пар поднимается вверх. В случае одновременного устройства теплых полов рекомендуется применять двухконтурный котел, который устанавливается выше пола первого этажа.
  3. Расширительный бак монтируется в наивысшей точке системы. Он подключается к магистральному трубопроводу между парогенератором и отопительными приборами. Профессионалы советуют устанавливать расширительную емкость открытого типа как можно ближе к котлу.
  4. Приступаем к сборке трубопровода. Разводку начинаем вести от парогенератора. Трубы подводим к первому радиатору, выполняем его подключение, соединив необходимые входы и выходы. Последовательно подключаем все последующие радиаторы, не забывая делать уклон магистрального трубопровода (3 мм на каждый погонный метр).
  5. На обратной магистрали перед котлом устанавливаем накопительный бак для сбора конденсата. От него трубопровод с уклоном должен идти в нагревательное оборудование.
  6. Замыкаем магистральный трубопровод на котле отопления. Перед входом в нагревательное оборудование устанавливаем фильтр и циркуляционный насос. При этом участок трубы от насоса до котла должен иметь меньшее сечение, чем остальной трубопровод.
  7. На выходе из котла монтируется манометр и предохранительный клапан.
  8. На обратке контура обязательно устанавливается кран для слива/залива теплоносителя в случае ремонта системы, ее обслуживания и перерыва в отопительном сезоне.
  9. После сборки проводим проверку работоспособности отопительного контура.

Несмотря на эффективность и дешевизну парового отопления, его редко используют для обогрева жилых домов из-за опасности аварийных ситуаций, риска ожогов, а также сложности регулировки температуры в отдельном помещении.
