Банные печи своими руками - пошаговая инструкция!

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

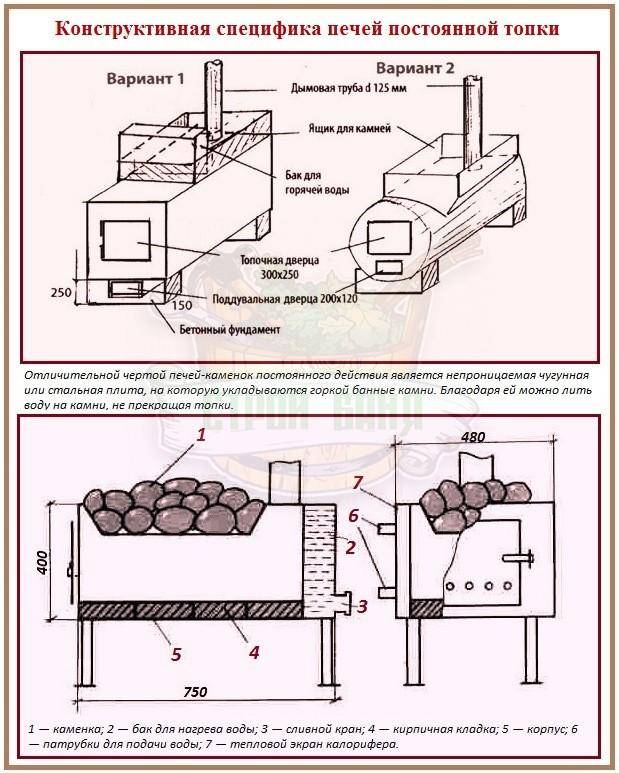

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Виды краски

Приведем перечень некоторых лидеров этого вида продукции:

Краска для банной печи из металла «Termal» от финской компании «Tikkurila», производится черного или серебристого оттенка из алкидной смолы. Покрытие гарантированно не повреждается в течение 3 лет. При нагреве поверхностей печки до 2000 краска полностью затвердевает в течение 60 мин. Разливается в емкости по 330 г.
Краска «Ханса» обладает высокими термостойкими свойствами и выпускается как в аэрозольных баллончиках и в жидком виде. Производится 16 оттенков цвета. Не теряет свои свойства при нагреве до 8000, может наноситься на нержавеющую сталь.
Один из лучших представителей кремнеорганической эмали, выдерживающая температуру до 6000 – отечественная покрытие марки «Кудо». Выпускается в аэрозольных баллончиках, емкостью 520 мг.
Краска, выпускаемая только как распыляемое покрытие с термостойкостью до 6500 – «Босни». При эксплуатации не растрескивается, не меняет окрас и не выгорает. С ее помощью покрывают стеклянные, металлические, керамические поверхности. Фасуется в баллончики по 400 мг. Для стекла производится с температурой нагрева до 2000.
Краска «Хаммерайт» защищает стальные поверхности и может наноситься на ржавчину. При подготовке не рекомендуется использовать в качестве растворителей бензин или дизельное топливо. Выдерживает нагрев до 6000. На поверхности наносится с помощью валика и кисточки в 1 слой, сразу закрашивая поверхность конструкции.
Эмаль «ELCON» обладает высокими антикоррозийными и термостойкими характеристиками. Выдерживает разогрев до 8000 и резкие скачки температур. Выпускается как аэрозольная краска в баллончиках 0,5 л и разлитой в банки.

Главное условие – термостойкая краска для банной печи не должна растрескиваться, терять цвет и разлагаться под действием высоких температур.

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Подходящие размеры труб

Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:

устойчивость к повреждениям;
хороший уровень теплоотдачи;
быстрый нагрев помещения;
минимальное расширение при нагреве;
использование любого типа топлива;
минимальное количество сварных швов.

Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.

530 мм

Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.

640 мм

Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.

426 мм

Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Рекомендуем ознакомиться:

Как почистить дымоход
Как установить печь в бане

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

топка;
каменка;
емкость с водой;
дымоход.

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Пошаговая инструкция по укладке кирпича

Как выложить портал для банной печи? Когда все расчеты уже произведены, следует подготовить: кирпич, расшивку для швов, песок, раствор для кладки, мастерок и болгарку. Также вам понадобятся рулетка, ведра для замешивания раствора, уровень для проверки ровности поверхности.

Вот инструкция:

Приготовьте раствор для кладки. Соединять ряды можно раствором глины и песка (в пропорции 2:1), воды должно быть 1/4 часть от количества глины. 20 литров раствора хватит примерно на 45-50 кирпичей (кладка плашмя). Песок следует использовать мелкий, так вы добьетесь однородности готовой массы. Глина должна быть нормальной степени жирности.
Начинайте выкладывать кирпич у основания. Делать это нужно строго с помощью уровня, так как погрешности на начальном этапе испортят всю конструкцию. И работу придётся переделывать.
Следует учитывать перевязку швов в последующих рядах.
Для красоты изделия по окончанию работы можно воспользоваться расшивкой для швов. Так ваш портал будет иметь красивый и аккуратный вид.

Если все расчеты произведены правильно, а работа выполнена качественно, то в результате вы получите красивое украшение вашей бани – кирпичный портал для печи.

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
буржуйки для обогрева складских, подсобных и других нежилых помещений;
приборы для приготовления пищи;
малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Порядовка кирпичной банной печи

Возводиться печь банная своими руками должна на хорошо гидроизолированный фундамент на основе битума. Если позади имеются деревянные поверхности, придется защитить их от возгорания, соорудив небольшую стенку.

Укладывая ряды, необходимо следить за правильностью углов и горизонтальностью всех боковых поверхностей. Швы между кирпичами не рекомендуется делать толще 5 см, при этом недолжно оставаться даже малейших зазоров.

Второй, третий и последующие ряды обязательно кладутся на таким образом, чтоб перекрывались стыки двух нижних кирпичей.

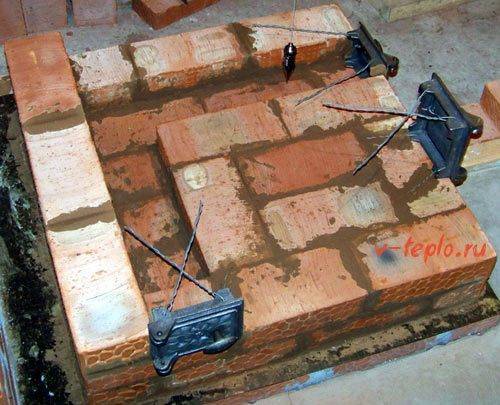

Дверцу поддувала устанавливают во время работы над третьим рядом. Чтобы она стояла надежно, ее укрепляют оцинкованной проволокой. В кирпичах для этого вырезаются небольшие углубления.

Затем, согласно схеме, укладывается четвертый ряд

Здесь очень важно еще раз проверить насколько ровные углы и стенки

Примерно в шестом-седьмом ряду устанавливается колосниковая решетка, разделяющая топочную и зольник. Ее монтируют в небольшое углубление, выбитое из кирпичей, размер которого должен незначительно превышать изделие (до 1 см в каждую сторону), так как металл будет при нагревании расширяться.

Рекомендуется использовать чугунные изделия, так как они лучше и дольше всех противостоят пламени. Здесь же необходимо подготовить и установить емкость, которая будет заполняться водой. Она должна вертикально держаться на боковых стенках кладки.

С восьмого по четырнадцатый ряды укладка ведется одинаково. Тут же продумывается перегородка, служащая началом дымохода.

С шестнадцатого по восемнадцатый ряды выкладывают как первый – каждый из кирпичей будет закрывать стыки на предыдущем ряду.

Примерно на девятнадцатом ряду нужно смонтировать дверцу, через которую будет выходиться пар. В двадцать первом ряду рамка паровой дверцы закрывается.

С двадцать третьего ряда устанавливают дымовую трубу. Ее размеры зависят от высоты помещения и конструкционных особенностей печей. Выводиться наружу труба должна минимум чем на 0.5 м над крышей.

Когда кирпичная печь для бани своими руками будет готова, можно приступать к финишной отделке. Наилучший и безопасный вариант – оштукатурить поверхности раствором с добавлением асбеста. Можно воспользоваться смесями гипса, глины и песка.

Схемы печи для бани. Кликните для увеличения изображения

Смотрите так же инструкцию по кладке печи Голландка

Вычисление мощности в зависимости от объёма парной

Можно найти в литературе или скачать из интернета чертежи банной печи, чтобы изготовить её своими руками. Необходимо не только знать точные габариты помещения для парилки.

Требуется учитывать также материал, из которого она облицована, наличие окон, проёмов, поверхностей из плитки и кирпича. Нужно измерить их точную площадь.

К измеренной площади таких поверхностей следует прибавлять полтора метра в кубе к общему объёму. Именно этот объём и учитывается при выборе размера.

Необходимо конструировать таким образом, чтобы была возможность производить регулирование температурного режима.

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Пару слов о трубах

Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:

Основные размерные параметры конструкции;
Метод, который применялся для изготовления;
Марку используемого металла;
Производственный стандарт.

Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:

Внутренний диаметр;
Толщина стенок.

К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.

Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться

Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:

Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
Толщина стенки – 8-12 мм.

Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.

Размещение печи в парилке

Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Процесс создания каменки:

толщина любых металлических элементов должна быть выше 10 мм;
трубы для постройки хватит 1,5 м. диаметр около 50 см. делится на 2 части: 30% будет для бака, остальное для каменки и топки;
корпус кирпичной печи для бани с закрытым типом каменкиделается следующим образом: снизу прорезается отверстие, которое выполнит функцию поддувала. Поверху него приваривается пластина. Металлическими прутами сваривается решетка, которая приваривается над поддувалом в корпусе;
для топки следует сделать отверстие. Кусок просто вырезается из трубы в месте, где это необходимо. Он будет использован как дверца. К ней привариваются петли, делается задвижка;
сама каменка будет выполнена из куска трубы, который следует приварить над топкой. Высота должна быть не менее 10 см. спереди в трубе делается дверца, сзади труба заваривается;
внутри каменки устанавливается решетка из прутов. Туда будут укладываться камни;
для большей надежности в месте соприкосновения бака с печью должна быть приварена пластина толщиной не менее 5 мм;
устанавливается водяной бак. Стальной круг, толщина не менее 7 мм, где пробивается отверстие для дымохода. Потом круг этот приваривается на бак. Ко дну бака приваривается низ трубы, что позволит избежать проникновения жидкости в топку;
верх бака для воды накрывается жестяным или стальным элементом, который желательно сделать с петлями, чтобы была возможность приоткрывать при необходимости. В проем можно будет заливать воду. Для удобного открывания стального элемента сверху бака для воды, к нему приваривается ручка.

1 —бак для нагрева воды; 2 — печка; 3 — труба; 4 — камни; 5 — верхняя крышка; 6 — отверстие для подачи жидкости; 7 — металлический свод; 8— экран; 9—решетка; 10— дверца в топке; 11 — дверца поддувала. Возвести кладку для печи и сделать ее своими руками несложно, если подойти к этому процессу со всей ответственностью, делать все по рекомендациям. Необходим минимальный строительный опыт, владение сварочным аппаратом и конструкция получится не хуже, чем у заводских аналогов.

Варианты проектов

Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

Простая печь с каменка для компактной баньки

Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.

Высокая печь периодического действия

Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

Каменка с баллонами

Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.

Кирпичная банная печь на газу

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.

Полезные рекомендации

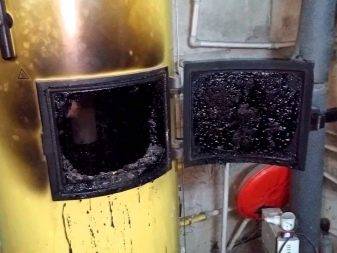

Если вы начинаете топить печь в бане, а она дымит, возможной причиной этого является плохая тяга. Чтобы проверить ее, возьмите листок бумаги, подожгите его и поднесите к топке. Если пламя не потянется к печи, готовьтесь к ремонту. Прочистить дымоход несложно – разберите его и при помощи металлического ершика, совка и веника очистите от мусора и сажи. Желательно чистить дымоход каждый год в летнее время года, чтобы неприятная неполадка не застала вас в самый неожиданный момент – в 30-градусный мороз или когда придут друзья попариться. Если же труба дымохода прогорела или проржавела, следует заменить этот участок, пришедший в негодность.

Ещё одной причиной плохой работы печи и дымохода (если она дымит), может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр трубы – как минимум 110 мм, а высота дымохода – три метра.

Железная печь в бане будет служить дольше без капитального ремонта, если за ней регулярно следить: чистить от сажи, периодически покрывать термостойкой эмалью.

Легкого вам пара!

О том, как сделать печь для бани из металла своими руками, смотрите в следующем видео.

По какой цене можно купить печь для бани – обзор актуальных предложений

Если самодельные печи для бани из металла или кирпича не нравятся, стоит обратить внимание на изделия промышленного производства. Они могут иметь различные размеры и конструктивные особенности

Если вы планируете купить печь для бани, средние цены на некоторые модели представлены в таблице.

Модель	Характеристики	Средняя цена (по состоянию на июнь 2018 г.), руб.
Кубань 20	Бак − 20 л. Вес − 49 кг. Топка стальная.	29 200
Варвара мини	Вес − 78 кг. Вес камней − 50 кг. Максимально отапливаемый объём – 16 м³.	20 200
Конвектика	Максимально отапливаемый объём − 12 м³. Стальной корпус. Масса − 39 кг.	19 900
Сиеста	Масса − 100 кг. Максимально отапливаемый объём − 20 кубов.	56 000
Тигра Восточная красавица	Масса − 125 кг. Чугунная топка и корпус. Максимально отапливаемый объём − 30 кубов. Масса камней − 120 кг.	52 500

Если ещё не определились с характеристиками и размерами печь для бани, предлагаем почитать отзывы тех, кто уже приобрёл определённую модель.

https://youtube.com/watch?v=8yaXOBt0jhI

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Банные печи своими руками: делаем печь по чертежам из металла
