Отопление частного дома печью с водяным котлом

Плюсы и минусы традиционного печного отопления

Обогрев дома от дровяной кирпичной печки является традиционным для России, хотя в последнее время его практически заменили водяными системами. Связан этот переход во многом недостатками отопления от печи.

Тем не менее, приведем и несколько положительных моментов эксплуатации печей:

  • Обогрев помещения от печи осуществляется за счет передачи тепловой энергии посредством волн, которые благотворно воздействует на человеческий организм – так считают ученые.
  • Традиционная, оформленная в этническом стиле печь, придает помещению определенный колорит, а иногда и позволяет наблюдать за открытым пламенем.
  • Увеличить эффективность кирпичной печи можно с помощью дымовых каналов, по которым тепло будет передаваться по всему дому.
  • Для работы печи не требуется наличие электроэнергии.
  • Некоторые конструкции твердотопливных печей позволяют обогревать помещение на втором этаже дома за счет встроенных дымовых каналов.

Несмотря на все перечисленные достоинства, аутентичное печное отопление сейчас практически не встречается, хотя посидеть возле теплой печи и погреться с мороза может быть очень приятно.

Аргументы против применения печного отопления можно сформулировать так:

  • Обогрев от такого агрегата происходит неравномерно – возле самой печи очень жарко, а по углам – прохладно.
  • Русская печь с дымовыми каналами и прочими элементами занимает очень много места.
  • От такого отопительного прибора обогреваются лишь те помещения, в которые выходят его стенки.
  • Температуру воздуха в разных комнатах невозможно отрегулировать по своему желанию.
  • Низкая эффективность. Как правило, максимальный КПД печи составляет не более 60 %, а у газовых котлов, например, он может превышать 90 %.
  • Дровяную печь необходимо постоянно обслуживать – вычищать золу, растапливать, регулировать тягу заслонками и периодически подбрасывать топлива. Не каждый это любит.

Некоторые из перечисленных недостатков можно компенсировать, если оборудовать печное отопление с водяным контуром, встроив в него теплообменник.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

  • Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
  • Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
  • В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
  • Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

2 Встроенный теплообменник – виды, схемы конструкций

Это сердце установки, от правильного выбора и монтажа зависит эффективность работы. Изготовление начинают с расчета площади, с которой будет контактировать огонь – от нее зависит производительность. Далее определяются с конфигурацией, материалом и расположением в топке, выполняют чертеж. Под размеры проектируют печь. Место размещения конструкции – топливник или канальная система, отдача в последнем случае заметно уменьшается. Первый вариант предпочтительнее, но использование габаритных изделий ограничивает стесненное пространство.

Все теплообменники сводятся к двум разновидностям – из листового металла или труб. Площадь обогреваемой поверхности при одинаковых габаритах существенно отличается. В этом нетрудно убедиться на простом примере, используя формулу расчета окружности трубы: C=π×d. При диаметре 5 см она составляет 15,7 см, а длина 0,5 м – это уже 0,0785 м2. Всего 6 элементов в совокупности почти 0,5 м2, которые воспринимают тепло и отдают его.

Подобная конструкция займет пространство 0,5×0,25 м. Котел из листового металла при таких размерах минимум в три раза проигрывает по эффективности. Его обогрев наиболее интенсивный с одной стороны, обращенной к огню, тыльная получает тепло от газов, тогда как трубное изделие охватывается пламенем полностью. Один квадратный метр водяного контура отдает 10 кВт энергии, что достаточно для отопления 100 м2 очень холодного дома без теплоизоляции.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

  1. Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
  2. Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
  3. Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
  4. Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

Топка для камина с водяным контуром Аквариус

Это продукция компании Термофор. Топка может быть дополнена водяным контуром для формирования системы отопления в доме. Изделие выпускается в двух вариантах – с теплообменником для воды и без него. Что касается характеристик образцов, то они есть в технической документации.

Особенности конструкции:

  • жаропрочное стекло позволяет наблюдать за интенсивностью горения без риска ожога;
  • топливник выпускается в большом объеме, что снижает регулярность закладки сырья;
  • защита из шамотного камня увеличивает срок службы изделия;
  • продукция выпускается в разных размерах, поэтому можно подобрать топку под параметры камина;
  • топка с теплообменником работает только в системах открытого типа.

Через систему водяного теплообменника система передает до 6 кВт энергии, что достаточно для помещений площадью в 55-65 м2 при высоте потолков до 2,7 м. Для прогрева комнаты, где установлен камин, нужно предусмотреть обустройство конвекционных потоков поверху топки, чтобы теплый воздух равномерно распределялся по комнате.

Применение изделия в качестве системы отопления в доме будет более практичным, если на обратной линии установить циркуляционный насос с байпасом. В этом случае вода может транспортироваться как естественным, так и принудительным образом.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

  1. Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
  2. Дверца дополнена жаропрочным стеклом.
  3. Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
  4. Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
  5. Наружные части теплообменника исполняют роль воздушного конвектора.
  6. Котел предназначен для сжигания твердых видов топлива.
  7. Без воды запускать оборудование в работу нельзя.
  8. Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Недостатки печного отопления с водяным контуром

  1. Потеря полезного пространства. Теплообменник, встраиваемый в топливник, значительно уменьшает его размер, потому при закладке топливника нужно учитывать этот фактор. Ну а если теплообменник встраивается в уже имеющуюся конструкцию единственным решением остается частая закладка топлива.
  2. Повышенная пожароопасность. Так как печь или камин предполагают наличие открытого огня и запаса топлива неподалеку, то оставлять без присмотра такую печь надолго не рекомендуется.

    Организовав печное отопление в доме, вы должны постоянно следить за пожарной безопасностью

  3. Угарный газ. При неправильной эксплуатации в жилые помещения может проникать угарный газ, опасный для жизни человека.

4 Лучшие производители

Немецкое оборудование Buderus и Lopper отличается надёжностью, эффективностью и длительным эксплуатационным сроком. Огромным минусом таких приборов является их стоимость, поскольку они очень дорогие. Кроме этого, котлы этих брендов прихотливы к качеству топлива, поэтому при использовании простых древесных отходов они будут работать некачественно.

Тепловые устройства чешского производства Viadrus, ATMOS и OPOP также пользуются популярностью. Они вполне могут сравниться по надежности и качеству автоматизации с немецкими брендами, но стоят гораздо дешевле.

Польские агрегаты на дровах представлены в большом количестве, но в основном это обычные тепловые генераторы или пиролизные установки. Российские покупатели отдают предпочтение моделям SAS и Orlan. Их производственные характеристики гораздо ниже немецкого и чешского оборудования, но они неприхотливы к качеству топлива, а также отличаются невысокой стоимостью.

Производители отопительного оборудования выпускают не только классические модели, которые работают на дровах, но и многотопливные установки:

  1. 1. НМК Сибирь-Gefest КВО 15 ТЭ — универсальный котел, работающий на дровах. Дополнительно конструкция оснащена электрическим нагревателем. Мощность прибора составляет 15 кВт, он может обогревать помещение площадью 150 м². Кроме этого, в устройство дополнительно встроен ТЭН. Модель может функционировать также от каменного угля и евродров. Коэффициент полезного действия составляет около 75%, а вес — 115 килограммов.
  2. 2. Буржуй-К Модерн-12. Котел пиролизного типа мощностью 12 кВт со встроенным механическим управлением. Может обогреть комнату, площадь которой составляет 120 м². Максимальный показатель температурного режима способен достигать 95 °C.
  3. 3. Protherm Бобер 20 DLO обладает мощностью 19 кВт. Установка имеет дополнительный чугунный теплообменник, который может нагреваться в диапазоне от 30 до 90 °C. У этой отопительной конструкции самый высокий показатель КПД — 91%. Примерная цена такого оборудования составляет 50000 рублей.

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.

Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Отопительная варочная печь шведка: особенности, преимущества

Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу.  Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:

  • обогрев помещения;
  • приготовление пищи.

В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

Чем печь шведка отличается от голландки и финки

На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:

Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа.
Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной.
Шведка. Для обустройства потребуются определенные умения и навыки

Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм.

Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды

Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение

Виды шведских печей

В зависимости от строения выделяют несколько разновидностей шведок:

  1. Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
  2. С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
  3. С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
  4. Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.

Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми

Тип выбирается согласно месту расположения.

Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.

Самостоятельная установка

Современные облегченные модели стандартизированы, поэтому не требуют больших усилий при монтаже. Понадобится стандартный набор инструментов, минимальные навыки, немного свободного времени.

Монтаж камина

Перед установкой необходимо обустроить негорючее основание из стального листа или керамики.

Далее по инструкции производителя:

  1. Установите камин по уровню строго вертикально.
  2. Подключите теплообменник к трубам системы отопления.
  3. Смонтируйте дымоход, присоедините к топке.
  4. Заполните водой.
  5. Заложите половинную норму топлива, разожгите.

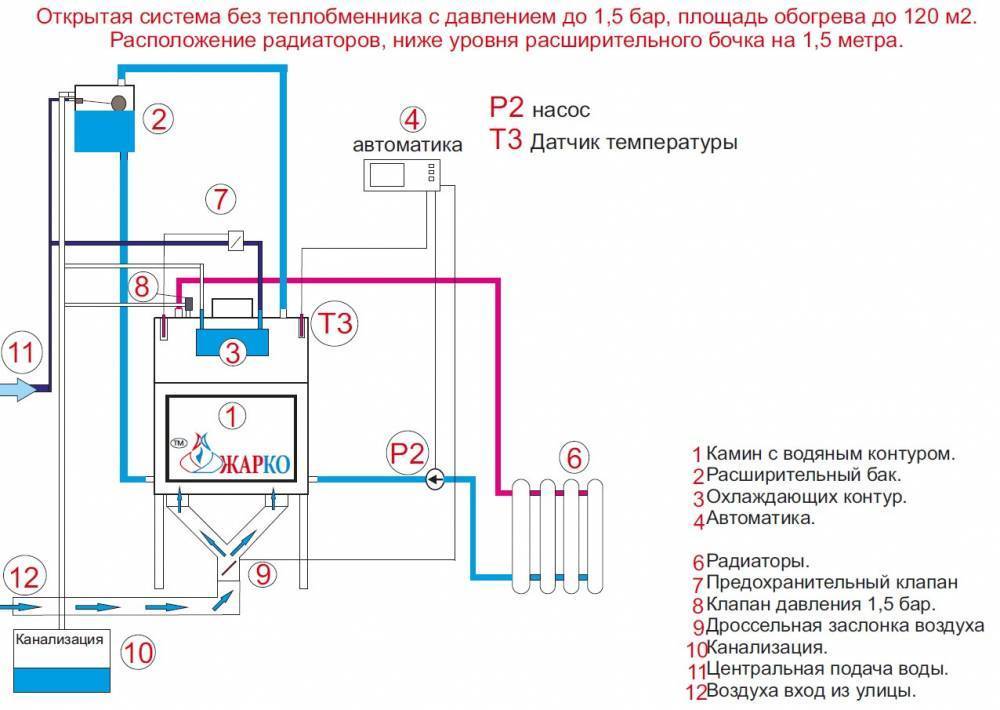

Подключение к радиаторам

Аквакамин стыкуется как с открытой, так и с закрытой системой отопления. Для магистрали выбирают трубу минимум 1,5 дюйма. Ее монтируют с постоянным уклоном минимум 5 градусов. Радиаторы подключаются отводами 1/2—3/4 дюйма.

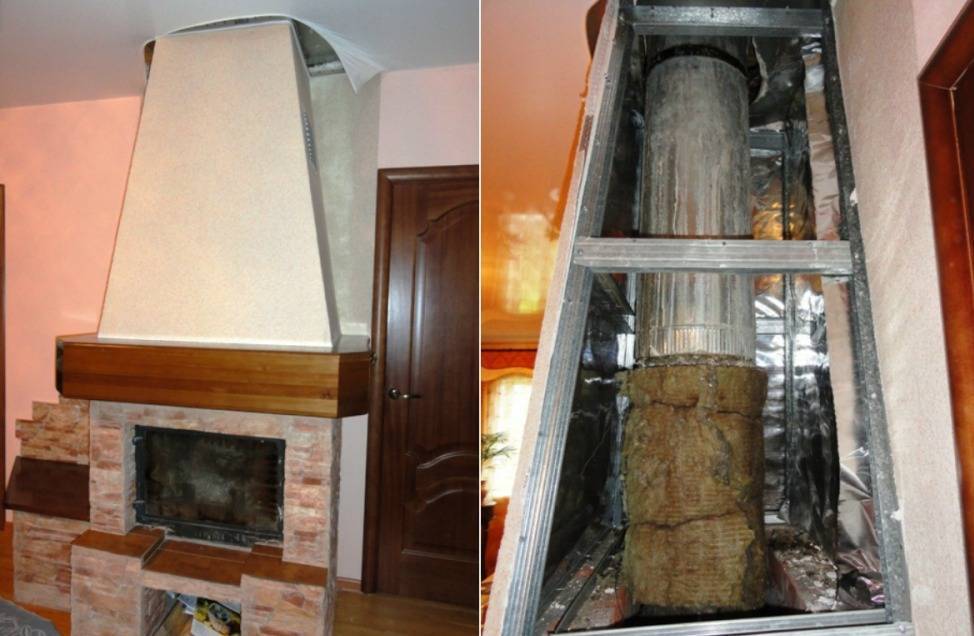

Монтаж дымохода и подключение к камину

Соединение может быть в верхней или тыльной части топки.

Необходимо соблюдать следующие правила:

  1. Диаметр дымохода должен быть равен или больше выходного отверстия в камине.
  2. На дымоходе должен быть установлен шибер.
  3. Горизонтальные участки не могут быть больше 1 метра.
  4. Высота дымовой трубы должна соответствовать паспортной.
  5. Пересечения с перекрытиями, стенами изолируют негорючими материалами.
  6. На дымовой трубе должна быть ревизия для удаления сажи, а внизу — приемная чаша для конденсата.

Особенности водяной отопительной системы и выбор циркуляционной схемы

ОС, где теплоноситель циркулирует естественно, по максимуму проста. В такой цепи вода нагревается в котле и по термодинамическим законам уходит в верхнем направлении по стояку. Добравшись до радиаторных элементов, теплоноситель отдает часть теплоэнергии, температурный режим его понижается. Под давлением разогретой остывшая вода спускается обратно в котел — и цикл повторяется.

Высококачественное насосное оборудование для ОС с принудительной циркуляцией должно соответствовать критериям:

  • энергосбережения;
  • простоты эксплуатации;
  • долговечности.

Мощность определяется размерами жилья, которое требуется нагреть.

Помимо этого, на выбор насоса влияют расчеты из проекта отопительной схемы. Это:

  • материал трубопроводной системы, применяемый для монтажа;
  • диаметр труб;
  • общая длина системы;
  • число обогревателей;
  • вид носителя тепла.

Самостоятельный выбор насосного оборудования может оказаться сложным, поэтому рекомендовано проконсультироваться с экспертом.

При установке ОС с принудительной циркуляцией носителя тепла не обязательно соблюдать требования к уклону труб. Тепловые магистрали монтируют по прямой линии или с незначительным уклоном относительно слива. Это сделает легче выпуск воды перед осуществлением ремонта или, например, в ситуации, когда ОС предстоит продолжительный простой.

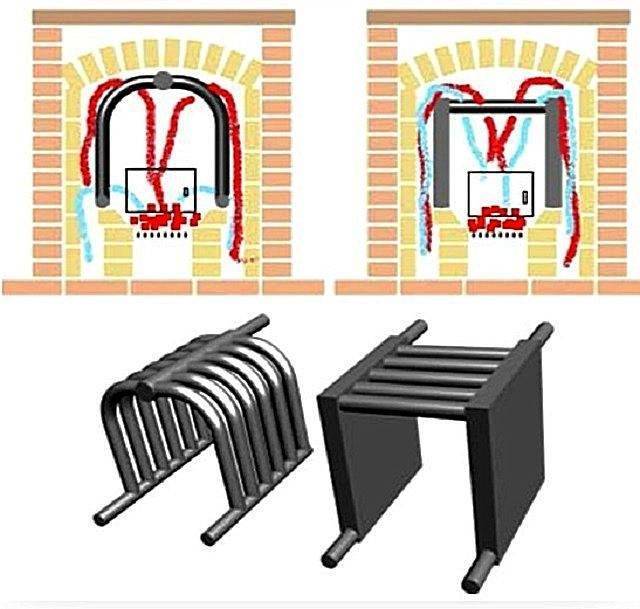

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

  • Изготовить теплообменник и дважды проверить его качество – до и после установки.
  • Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
  • При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Климатические установки

Часто в качестве альтернативы газовому котлу используются кондиционеры. В настоящий момент этот способ обогрева жилища является наиболее доступным. Здесь возможны различные варианты: установка одной мощной системы на весь этаж или размещение в каждой комнате по одному прибору. Оптимальный период для использования такой техники — поздняя весна и ранняя осень. В это время на улице ещё не слишком холодно и пока нет необходимости в запуске газового котла.

Применение климатической установки позволит заметно снизить расход газа. За счет использования для отопления другого энергоносителя — электрической энергии месячная норма потребления «голубого» топлива не превышается. Оптимальная схема задействования кондиционера, когда он работает в связке с котлом. Это означает, что если функционирует климатическая установка, то газовый прибор не должен использоваться. Иначе никакой экономии не будет.

Тепло из-под земли. Программа “Чудо техники” телеканала НТВ:

В такой ситуации необходимо использовать настенный термостат, чтобы расходы на обогрев не увеличивались. В сравнении с газом, отопление при помощи электричества дешевле не обходится. Поэтому переход на обогрев с помощью кондиционеров лишено всякого смысла. К тому же не все модели климатических установок можно использовать при нулевой температуре.

Принцип работы печки с водяными контурами

Теплоноситель нагревается в теплообменнике и расходится по радиаторам с помощью циркуляционного насоса

Принцип работы печи для дома с водяным отоплением заключается в нагреве теплоносителя в процессе сгорания топлива. После этого он распространяется по трубопроводу, от которого тепло отдается в окружающее пространство.

Теплообменник находится внутри печки. Использовать устройство можно в качестве главного источника тепла или дополнительного. Причем аппарат обеспечивает не только отопление, но и горячее водоснабжение. Такая печь более рационально использует и распределяет тепло.

Кладка печи с котлом

Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.

Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала

Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая

До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.

Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.

Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.

Итог

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
