Требования
Если печь использовать для варки еды, то возникает одна важная проблема. Должна быть предусмотрена поверхность, где будет помещаться еда. При этом поток тепла в этом месте должен быть достаточным для качественного приготовления пищи.
В тёплое время года интенсивный прогрев при приготовлении пищи может создать в этом месте невыносимую жару. В этой ситуации она должна прогревать еду должным образом, при этом не нагреваясь чрезмерно.
Если важны, в первую очередь, задачи отопления помещения, то на первый план выходят другие особенности. Здесь особое значение приобретают:
- длительное горение;
- экономность расхода топлива;
- высокие требования к противопожарной безопасности.
Последнее требование играет важнейшую роль в вопросах эксплуатации печей разного рода. Однако, при отоплении, печь, фактически, длительное время может быть без непосредственного присмотра. А это сильно увеличивает риск возникновения случайного возгорания. Другим важным вопросом является возможность узаконивания самостоятельно изготовленной печи. Этот процесс не является простым и лёгким.
Улучшаем теплоотдачу
Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.
Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.
Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.
Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход
Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.
Такая буржуйка из газового баллона будет быстрее прогревать помещение
Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.
Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней
Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.
Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).
В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение
Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.
Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.
Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры
Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.
Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения
Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона
Обратите внимание на нестандартное крепление дверки
Этот блестящий лист улучшает обогрев помещения
Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.
Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.
https://youtube.com/watch?v=SMVD6li2QI4
Подготовительные работы перед сборкой печи
Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.
Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.
Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.
Далее баллон снова переворачивают — устанавливают в вертикальное положение. Для полной очистки от остатков газа в него нужно набрать воды. Вода, набранная до краёв баллона, полностью вытеснит из него остатки газа. После этого баллон опорожняют от воды и он считается пригодным к резанию.
Статья в тему: Масляный стеклорез – простой инструмент для новичка (+ 3 видео)
Для большей наглядности приведено видео подготовки баллона к резке.
Видеоролик взят с интернет-ресурса Youtube. Используется исключительно в ознакомительных целях и не является рекламой.
Подготовка газового баллона к безопасной обработке электроинструментом: видео
Подготовка инструмента (электроинструмента) включает в себя его осмотр на наличие повреждений, установления степени его пригодности к безопасной работе.
Как сделать печку буржуйку своими руками: обзор технологии
Уточним сразу же – наша самодельная печка собирается из 50 литрового, «красного» баллона, рассчитанного на хранение пропана или пропанобутановой смеси. Такие баллоны используют и в быту (для питания автономных газовых плиток), и в промышленности (для хранения горючего, предназначенного для газового резака). То есть такой баллон можно найти где угодно.
Подготовка баллона
Сам процесс сборки печи начинается с подготовки «полуфабриката», которую реализуют следующим образом:
- Из баллона стравливают газ. Для этого нужно попросту открыть вентиль и дождаться завершения хорошо слышимого «шипения». Причем стравливать газ нужно на воздухе, а не в помещении.
- Далее следует избавиться от специфического «газового» аромата – запаха одоранта — меркаптановой отдушки, добавляемой в баллон для обнаружения протечек газа. Для этого нужно промыть баллон (заполнив по «плечики») раствором кислородосодержащего отбеливателя (например, персолью), смыв осадок 10-процентным раствором обычной кальцинированной соды.
После промывания баллон можно использовать в качестве полуфабриката корпуса.
Выбор конструкции печи
Самодельная буржуйка может быть горизонтальной или вертикальной. То есть баллон либо «стоит» в естественном положении – вентилем вверх, опираясь на кольцевую подставку, либо лежит – вентилем в бок, опираясь на приваренные к корпусу «ножки».
Поэтому конкретный вариант печи из газового баллона вы должны выбрать сами, ну а мы расскажем, как строятся обе разновидности баллонных буржуек – и вертикальная и горизонтальная.
Строительство «горизонтальной» буржуйки
Горизонтальная самодельная печь из газового баллона сооружается следующим образом:
Горизонтальная самодельная печь
- С емкости (баллона), на уровне «плечиков» (торцевой полусферы), срезается верхняя часть с отверстием под вентиль.
- К цилиндру приваривают четыре ножки, переводящие полуфабрикат в горизонтальное положение.
- В верхней части баллона, у дальнего, закрытого торца, вырезают круглое отверстие – основу будущего дымохода. После этого над отверстием наваривают кольцевой «воротник», согнутый из 5-сантиметровой стальной полосы.
- Во внутреннюю часть баллона монтируют поперечные колосники, отстоящие от нижней точки окружности на расстоянии, равном ¼ диаметра. Причем для удобства монтажа в стене баллона можно заранее высверлить или прожечь резаком отверстия, в которые будет вставлен прут колосника (для последующего монтажа кольцевым швом, вокруг прута, снаружи корпуса). Впрочем, возможен и альтернативный вариант, когда самодельная печь из газового баллона комплектуется (изнутри) двумя полками из уголков, на которые укладывают колосниковую решетку. Причем с точки зрения замены прогоревших колосников этот вариант выглядит даже предпочтительнее вышеописанной врезки.

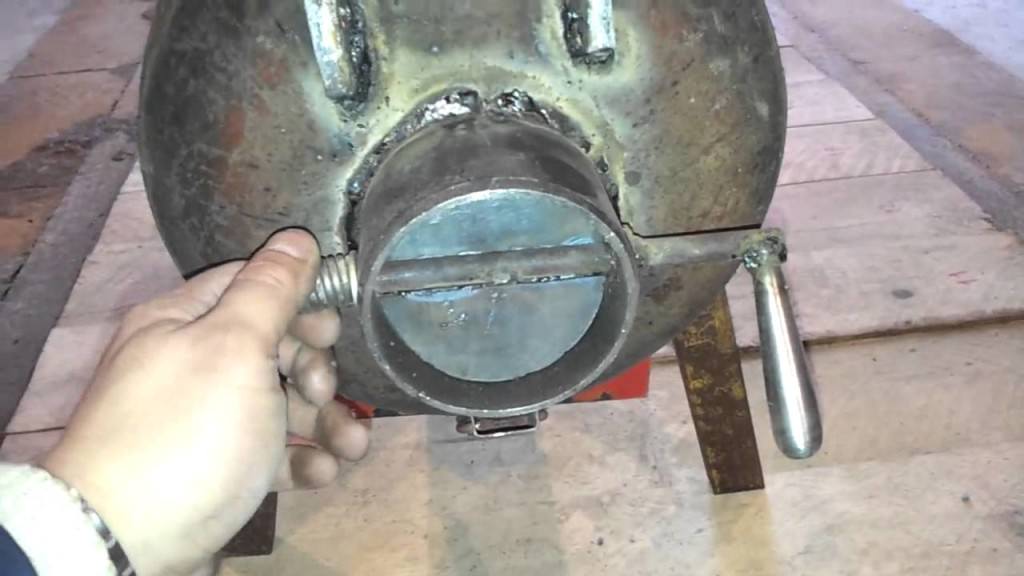

- Далее, к лицевой части баллона приваривают стальной лист, в котором вырезано отверстие под дверцу и вварен штуцер с шаровым вентилем – его используют в качестве поддувала. Дверца крепится на петли и закрывается на защелку. Альтернативный вариант предполагает монтаж вокруг торца, на сварку, широкого 10-сантиметрового, кольцеобразного пояса. Причем пояс-кольцо монтируется и по внешней и по внутренней части корпуса, образуя зазор, в который вставляют срезанную с верхней части баллона полусферу – она и будет «дверцей» в топку. А в качестве «поддувала» можно использовать отверстие под вентиль, укомплектованное шаровым затвором или дроссельной заслонкой (диск на штыре).
Установка такой печи в помещении возможна только на стальной лист, шириной не менее 100 сантиметров и длиной не менее 150 см. Причем перед «дверцей» в топку должна оставаться площадка, длиной от 50 сантиметров.
Сборка вертикальной буржуйки
Вертикальная печка из газового баллона строится следующим образом:
Вертикальная печка из газового баллона
- Отверстие под вентиль, в торцевой части, расширяют до 10 сантиметров, наваривая, по кольцу, металлическую пластину (воротник), толщиной от 5 сантиметров. Эта деталь послужит патрубком для дымохода.
- На определенном расстоянии 5-10 сантиметров от днища вырезают отверстие под дверцу для поддувала, а немного выше него – отверстие под дверцу для топки. Габариты отверстий – произвольные, но площадь дверцы под поддувало не может быть меньше площади дымоходного патрубка в верхней части баллона.
- Между «поддувалом» и «топкой» вваривают полки для размещения колосниковой решетки или прутков.
- Дверцы крепят на петлях и оборудуют защелками (на эксцентриках).
Установка такой печки осуществляется на стальной лист с габаритами 60-70 на 100 сантиметров.
https://www.youtube.com/embed/

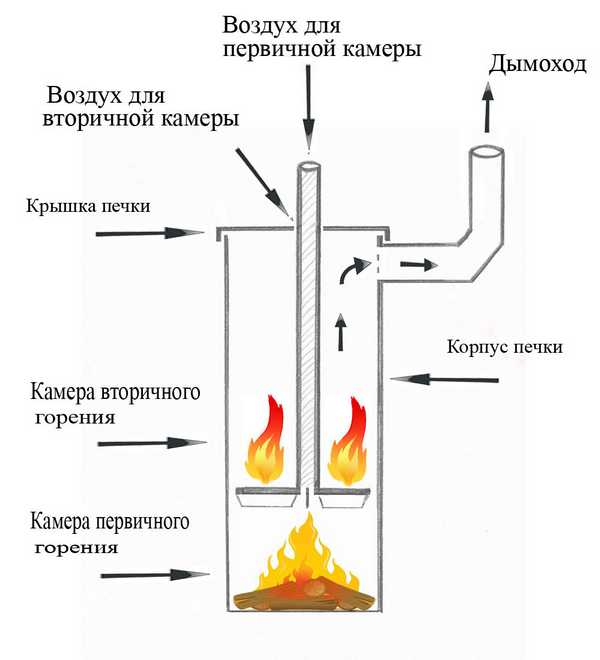

Пиролизная печь медленного горения «бубафоня»
Невозможно описать или просто перечислить все конструкции печей, которые можно изготовить из баллонов, но целесообразно подробно рассмотреть конструкцию «бубафоня». Такая модель может быть изготовлена в домашних условиях своими руками.
Безопасность
Прежде чем описать конструкцию печи и технологию её изготовления, обратим внимание на вопросы безопасности. Речь пойдёт о подготовке самого баллона к обработке
Несмотря на плотную структуру, внутренняя поверхность металла испещрена сетью микроскопических трещин. При длительной эксплуатации ёмкости по прямому назначению внутри этих дефектов скапливается немалое количество газового конденсата и его осадков. Такая субстанция может быть взрывоопасной и ни в коем случае не является полезной для здоровья. Перед началом работы с баллоном нужно заполнить его водой и дать отстояться 2–3 суток. Операцию лучше производить вдали от дома. Когда будет производиться слив жидкости, станут понятными причины такой рекомендации — она обладает крайне неприятным и сильным запахом.
Видео: как безопасно разобрать газовый баллон
Чтобы сделать такой тепловой агрегат своими руками, понадобятся:
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Сильные и слабые стороны Бубафони
Пиролизная печка обладает целым рядом положительных качеств:
- Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
- Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
- Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.
Следует также упомянуть об основных недостатках Бубафони:
- Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
- Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
- Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Ещё немного о дымоходе
Здесь стоит отметить, что благодаря конструкции печи, состоящей из двух отделов, слишком длинная труба дымохода не будет «красть» тепло – увеличение тяги лишь поспособствует усилению горения и повышению температуры. Главное, закрепить её так, чтобы ветер не вывернул её с корнем. А вот о дефлекторе (защитном колпаке) стоит задуматься. Если ночью будет снегопад или метель, трубу может полностью забить. В этом случае разжечь буржуйку будет довольно проблематично. На фото ниже видно, что я поднял дымоход довольно высоко. Однако когда это фото делалось, дефлектор ещё не был установлен.
Вот такая труба дымохода у меня получилась
