Что такое печь Булерьян и как сделать ее своими руками

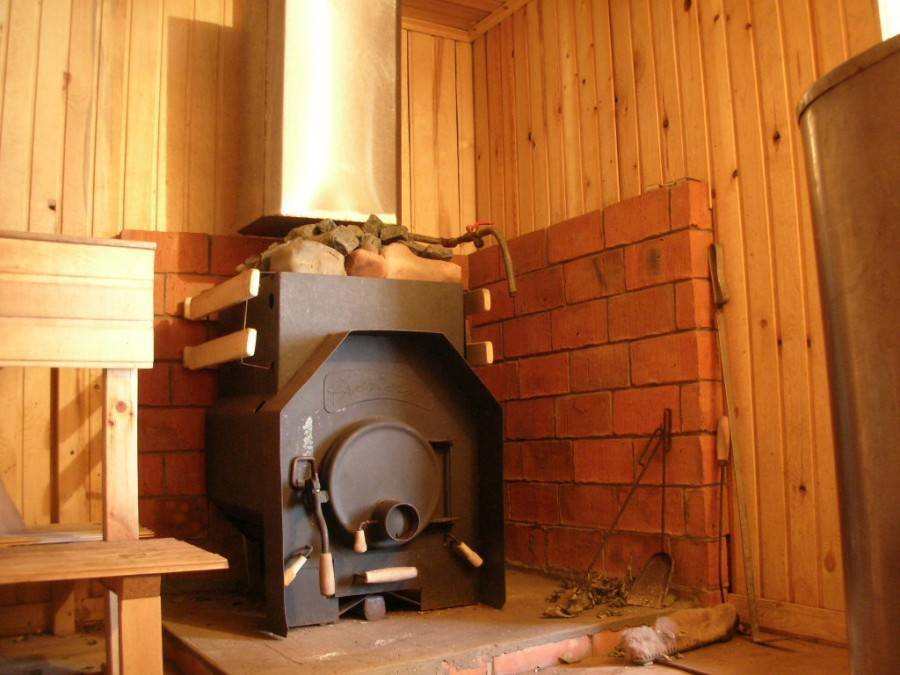

Печь булерьян для бани

Постепенная модернизация привела к тому, что такие конструкции стали выпускать для сауны. Они оснащаются несколькими режимами – подачей сухого горячего воздуха или подачей влажного пара. Многие интересуются, кто производитель таких изделий: им является российская компания Бренеран. Топятся такие установки только дровами или бумагой. Изготовить дымоход для печи булерьян самим реально, ведь такой способ поможет максимально точно соответствовать строению бани.

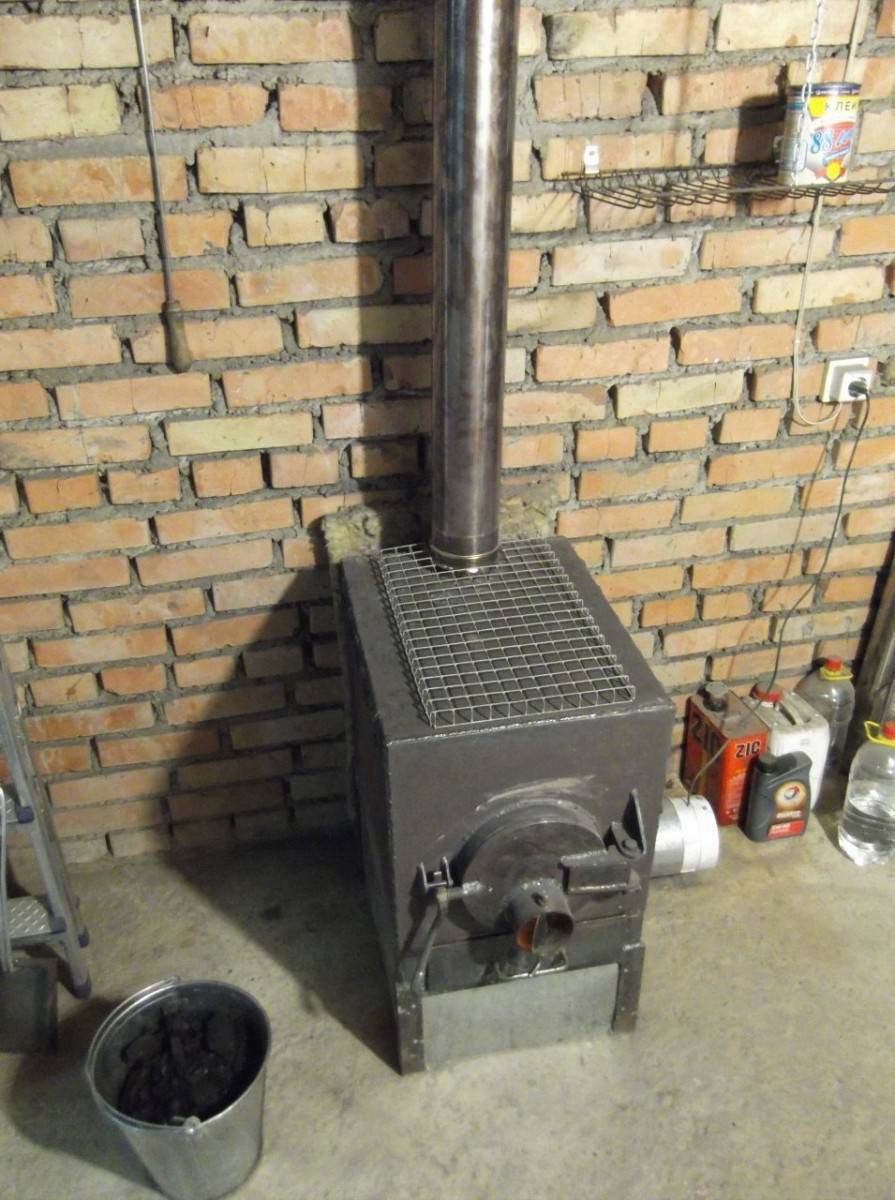

Переделка печи булерьян под отработку

Булерьян Печь на отработанном масле

Видео, где печь булерьян функционирует по основному правилу на дровах, подтверждает, что она не рассчитана для эксплуатации на отработке. Опытные умельцы всегда найдут выход из ситуации: они своими руками усовершенствуют изделие, чтобы оно эксплуатировалось на отработанном масле. Есть 2 способа:

1. Монтаж капельницы под отработку. Метод не нуждается в больших финансовых расходах и заключается в том, чтобы смонтировать контейнер для масла. В топке делают отверстие под трубу, а также кран, который будет регулировать подачу топлива. У такого решения будет низкая теплоотдача и производительность.
2. На дверку топочной камеры ставится форсунка – это горелка, которая переведет прибор на масло. Ранее такие решения изготавливались своими руками, а сегодня горелку можно приобрести в готовом виде.

После переделки булерьяна под свои нужды человек полностью несет ответственность за его эксплуатацию.

Как сделать печь булерьян своими руками

Печи типа Булерьян своими руками

В магазинах приборов для обогрева представлено большое количество разнообразных моделей. Например, вариант Булерьян Аква Сибирь 400 является воздухогрейной печью, которую можно топить березкой. Низкий расход топлива экономит средства, а само устройство идеально подойдет для дачи. Но некоторые владельцы частных домов решают изготовить прибор самостоятельно. Инструкция о том, как сделать из трубы печь булерьян описано далее:

1. Материалы. Для сооружения печи-конвектора потребуются отрезки труб диаметром 350, 120, 60 мм. Также пригодится листовой металл толщиной 4 мм, петли для крепления, асбестовый шнур для уплотнения и рычаг для дверцы. Работать необходимо болгаркой, сварочным аппаратом и трубогибом.
2. На начальном этапе происходит гибка труб. Отрезки нужной длины диаметром 60 мм согните кругом так, чтобы они помещались в каркас. Для отопительного прибора потребуется 6-8 таких отрезков.
3. Далее приварите устройство колосника.
4. На следующем этапе вырежьте из металла вырезать заднюю стенку, а также дверцу.
5. Приварите к дверце запорный рычаг, затем посадите ее на петли.

Важно! Чтобы еще больше сэкономить расход топлива рекомендуется сделать третью топочную камеру – экономайзер, который будет способствовать сохранению тепла на долгое время.

Если отопительное приспособление изготавливается для частного дома, произведите облицовку: это можно сделать кирпичом или искусственным камнем. Теперь дом будет отапливать печь булерьян: фото в интерьере различных вариантов можно увидеть в данном материале.

Как организовать отопление?

Как огранизовать отопление с помощью печи типа Булерьян

Отопление с помощью булерьяна считается экономичным решением, ведь топливо полностью сгорает, из-за чего повышается КПД. При максимальной заполняемости топки печь сможет греть более 12 часов. Перед тем, как установить в доме эту конструкцию, нужно решить – какое помещение самое просторное и при надобности сделать вентилятор для охлаждения. Прибор устанавливают на первом этаже.

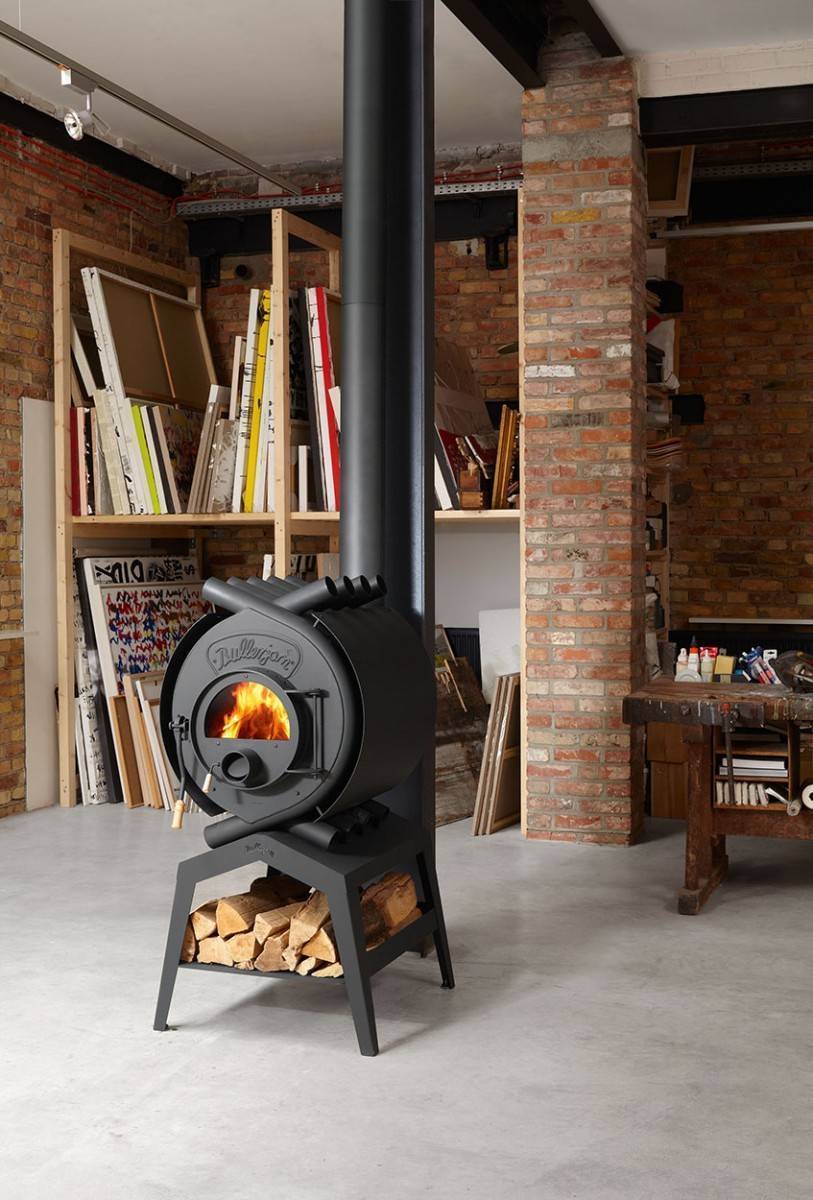

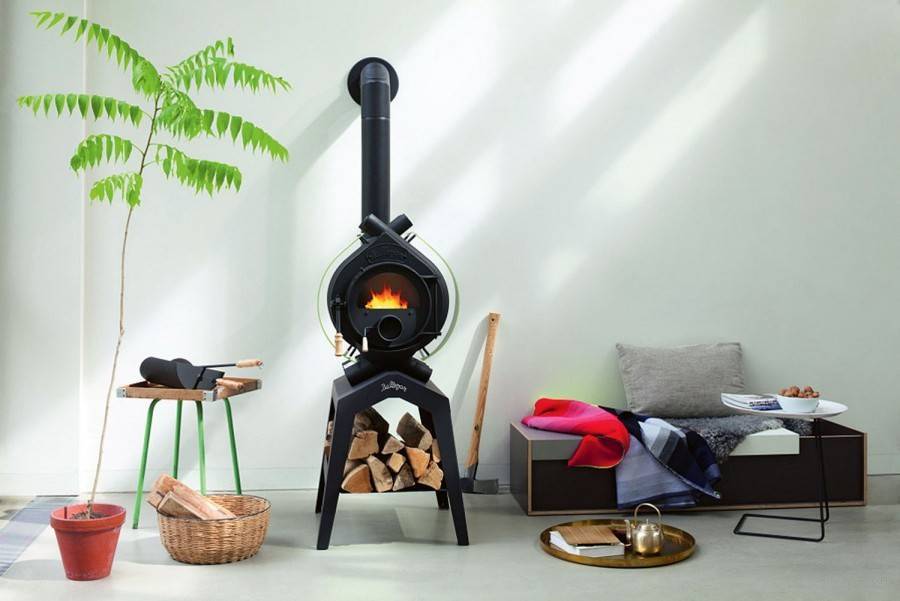

Совет! Современные варианты больше подходят под индустриальный стиль, однако выполнив отделку по вкусу можно сочетать изделие с любым дизайном.

Чугунная или стальная печь обязательно должна быть защищена оцинкованным листом в целях пожаробезопасности. Булерьян отапливает не только частные строения, но подойдет для теплицы – там ее необходимо монтировать в центре.

Дровяные печи булерьян – это востребованные конструкции, помогающие в обогреве дома, гаража, теплиц и других сооружений. Доступность, простота очистки, несложный уход, возможность самостоятельного изготовления – все эти плюсы делают булерьян популярным надежным устройством среди пользователей.

Делали ли Вы печь типа Булерьян своми руками?

ДаНет

Печь булерьян своими руками

Старый котёл — идеальная основа для печи Булерьян своими руками

Проще всего изготовить такую печь на основе заготовки из старого котла.

Для этого понадобятся следующие материалы:

• Толстые трубы диаметром не менее 45 мм длиной около 1 м каждая (8 шт).
• Старый котёл для основы.
• Отрезок трубы для патрубка.
• Лист металла для дверцы.
• Полосы металла толщиной 2 мм.

Необходимые инструменты:

• Трубогиб.
• Сварочный аппарат.

Пошаговая инструкция по изготовлению:

1. Вырезать отверстие в нижней части боковой стенки старого котла.
2. Проделать дырки сверху на корпусе и приварить к ним металлические трубки, которые сгибаются трубогибом под углом 80°. Трубы установить симметрично через одну. Соединить их выгибами наружу.
3. Вмонтировать патрубок внутрь основы.
4. Каркас обварить полосками металла.
5. Вырезать отверстие для дверки в передней части котла.
6. Приварить крепления круглой формы и защёлки для дверки.
7. Внизу дверцы сделать отверстие диаметром 10 см с поворотной задвижкой.

Популярные модели печей длительного горения

Самые популярные печи длительного горения в нашей стране: канадская «Булерьян» и российские «Бренеран» и «Профессор Бутаков».

Булерьян» производится из стали и имеет бочковидную форму. Топка в два яруса, с трубами-воздуховодами, сборника золы нет. Воздуховоды дают возможность отапливать соседние помещения.

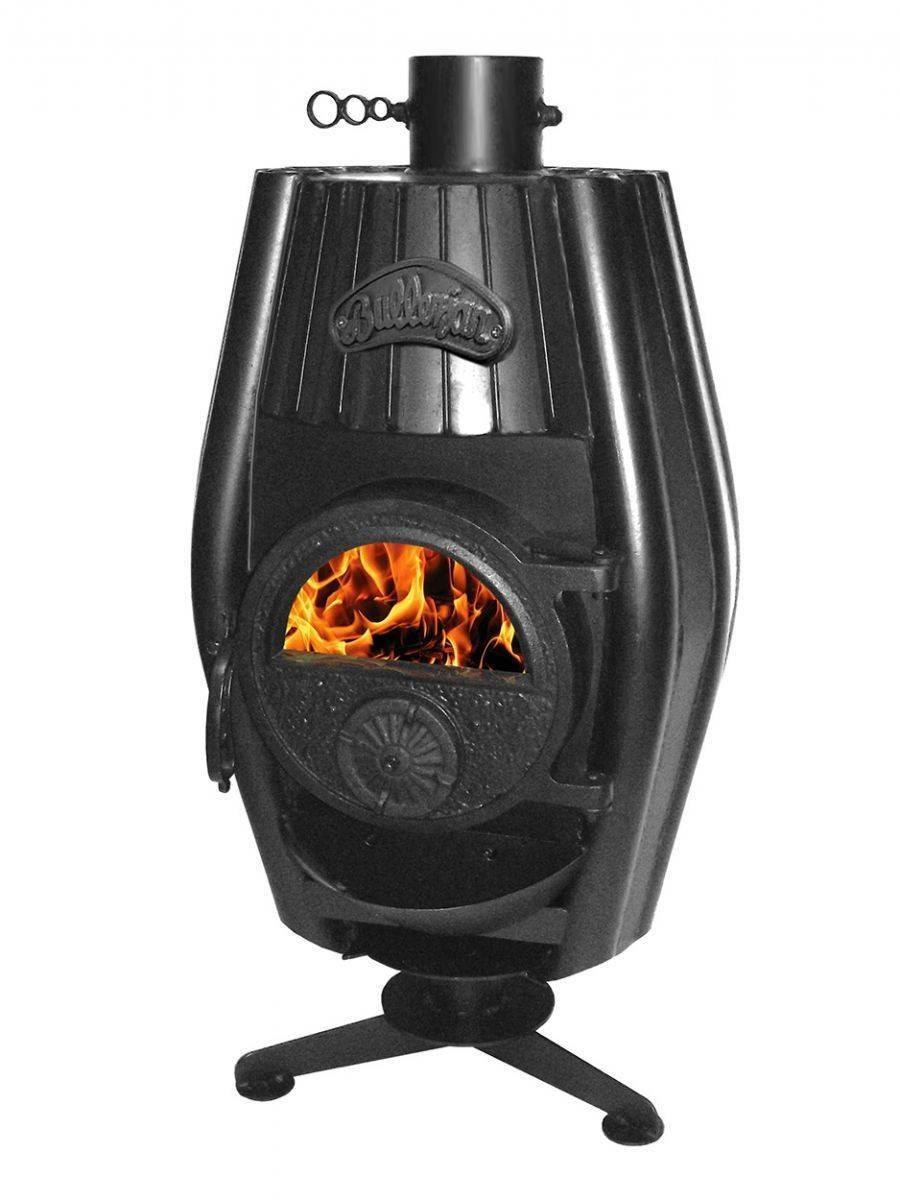

Булерьян

Канадские отопительные приборы работают в двух режимах: растопки и длительного горения. При растопке (примерно полчаса) печка и помещение прогревается, потом включается второй режим — топка полностью наполняется дровами, дверца закрывается, уменьшается поток воздуха. Одна закладка горит 10−12 часов. Дров «Булерьян» требует мало, но они должны быть сухими. Использование других видов топлива не допускается. К неудобствам можно отнести необходимость в утеплении дымохода и неполное сгорание генераторного газа.

Бренеран

Отечественное оборудование «Бренеран» почти не отличается от канадского «Булерьяна». На конвекционные трубы можно надеть алюминиевые рукава для обогрева смежных помещений. Но теплопотери из таких труб достаточно большие. Поэтому специалисты рекомендуют надеть на «Бренеран» кожух, смонтировать коллектор и потом разводить трубы в соседние помещения. Серийно коллекторы и кожухи не производятся, а изготовленные на заказ по стоимости почти не отличаются от цены отопительного прибора.

Основной недостаток «Бренерана» — дымовой патрубок с тройником и сборником конденсата на стенке. Сборник-стакан практически невозможно сделать герметичным, поэтому конденсат попадает в помещение.

Бренераны» производятся разных размеров, что позволяет подобрать печку для помещения любого объема. Модель «Аква-Бренеран» позволяет подключить водяное отопление. Но холодная вода охлаждает газы, увеличивается объем конденсата, время длительного горения сокращается.

Профессор Бутаков

более сложной становится чистка трубы

Профессор Бутаков» производится разных размеров. Но длительное горение менее продолжительно, чем у «Бренерана» из-за колосников в топке.

Основные виды

Помимо быстрого прогрева воздуха, печь добавляет уюта помещению

Существует несколько вариантов печей Булерьян, некоторые модели имеют в комплекте дверцы с термостойким стеклом. Они представляют собой отопительное оборудование, которое изобрели в Канаде. Благодаря выделению большого количества тепла в результате сгорания топлива эти печи создают мощную конвекцию.

Печь с водяным контуром Булерьян мини работает на натуральном топливе — берёзовых дровах. Она предназначена для отопления любых помещений с объёмом от 500 до 1000 м.куб. Одной закладки дров хватает на 12 часов обогрева.

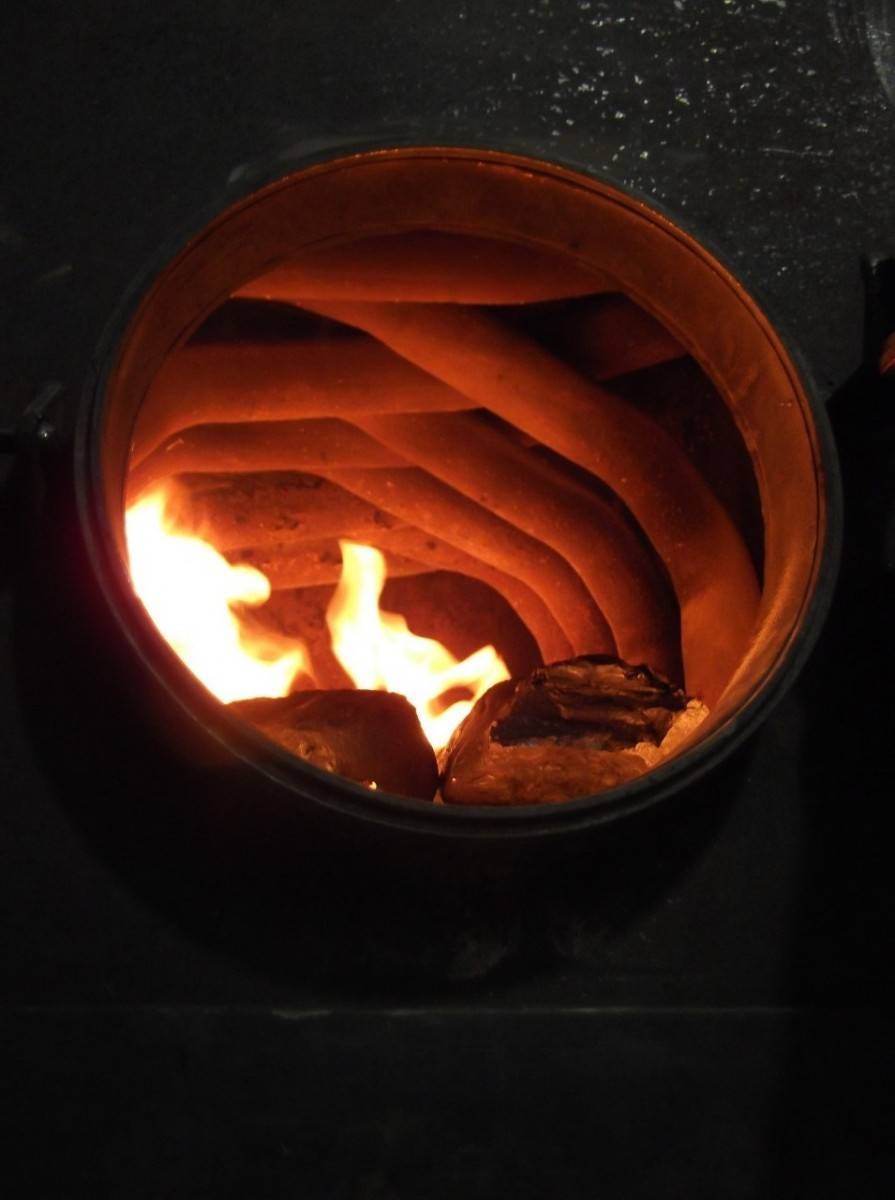

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

• В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
• После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
• Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

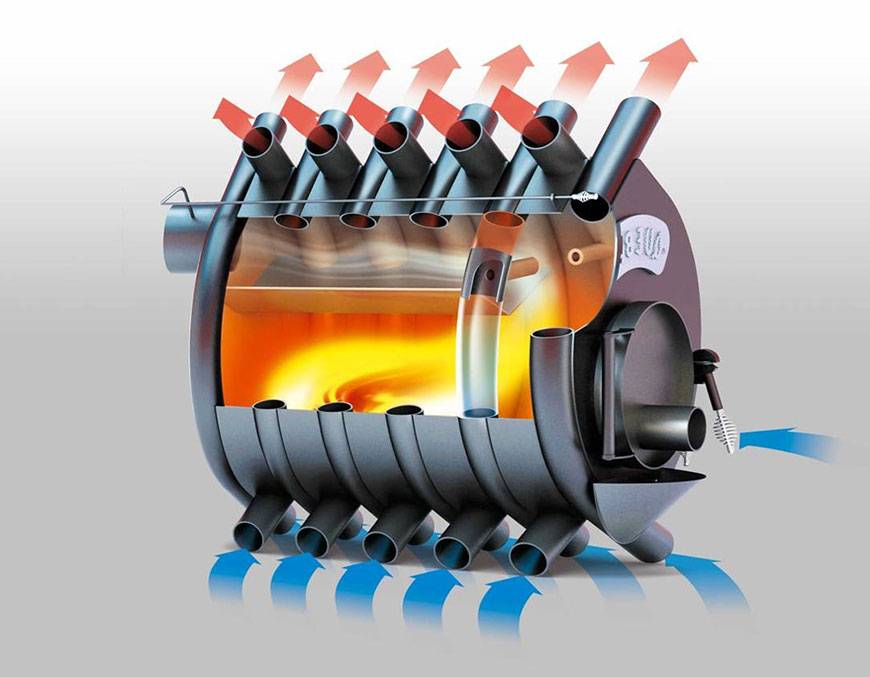

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза,  затем поступает в воздушный теплообменник. Для обеспечения полноценной  герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Важно! Количество выделяемого агрегатом тепла достаточно для создания полноценно функционирующей разводки труб, обогревающих другие комнаты или помещения.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

Положительные и отрицательные моменты работы

Чтобы оценить печь Булерьян в полной мере, уделим внимание его положительным и отрицательным качествам

Достоинства печи Булерьян

Из написанного ранее уже видно некоторые неоспоримые плюсы работы этой печи, но мы сгруппируем все характеристики, которые говорят в пользу Булерьяна:

1. Высокий КПД ≈ 70%;
2. Экономный расход топлива;
3. Прост в установке и пользовании;
4. Быстрый прогрев помещения;
5. Возможность транспортировки горячего воздуха в другие помещения (даже на разных этажах) через воздухоотводы;
6. Равномерность прогрева помещения за счет конвекции;
7. Длительность горения одной загрузки топлива ≈ 10-12 часов.

Недостатки печи Булерьян

Теперь о тех аргументах, которые можно отнести к отрицательным сторонам работы печи:

1. Оригинальная печь Булерьян и ее аналоги рассчитаны работать только на дровах;
2. Большая часть генераторных газов, к сожалению, не сгорает, вылетает в трубу дымохода;
3. По причине неполного горения дров и газов, печь коптит, и эта копоть выходит в трубу дымохода. Поэтому советуют выводить трубу на 3 метра от высоты печи. Это дополнительные расходы, а к этому нужно учесть тот факт, что трубу обязательно нужно утеплить, в независимости из чего она сделана – кирпича или металла;
4. Неполное прогорание топлива также накапливает в дымовой трубе конденсат из дегтя, сажи и воды. Это коксует трубу и дает неприятный запах во время растопки после длительного простоя;
5. Конструкция печи рассчитана на теплоотдачу с ее поверхности, но по той же причине на раскаленном металле горит пыль. Это не улучшает атмосферу в помещении;
6. Максимальную отдачу и долгое горение одной закладки не так просто обеспечить – нужно овладеть навыками регулировки заслонок.

Как видите, то что является принципиальной задумкой всех аналогов печи Булерьян, а именно горения по типу тления, одновременно вызывает и массу побочных эффектов.

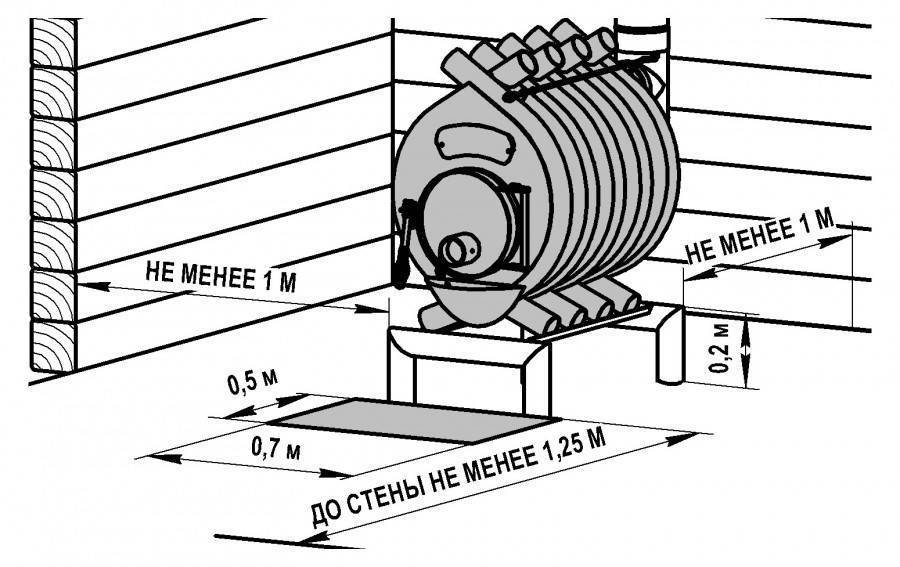

Установка печки длительного горения

Когда выполняется установка «Булерьяна», необходимо соблюдать расстояние от нагревательного агрегата до стен согласно рекомендациям относительно противопожарных требований в зависимости от материалов.

Оно равно в миллиметрах:

• для неоштукатуренных стен из дерева – минимум 1000;
• для поверхностей с 7-миллиметровым слоем теплоизолятора и 1-миллиметровым металлом – 500;
• для стен с негорючей штукатуркой с 25-миллиметровым слоем и покрытых керамической плиткой – 700;
• для одинарной кирпичной кладки толщиной 55 миллиметров– 500;
• для двойной кирпичной 110-миллиметровой кладки – 300;
• для щита из двух металлических листов толщиной 1 миллиметр, который собирается с применением негорючих вставок, и с соблюдением 30-миллиметрового промежутка между листами – 300. Такую конструкцию фиксируют на теплоизолированную поверхность.

Установка Булерьяна осуществляется на негорючее основание. Его можно сделать из 4-х рядов кирпичей, выложенных плашмя при помощи глиняного раствора. Параметры основания должны превышать размеры печи на 30 сантиметров в каждую сторону. Чтобы сэкономить кирпичи, в двух нижних рядах допустимо оставлять пустоты.

Для обустройства негорючего основания можно задействовать подставку из металлических труб высотой 15 -30 сантиметров. Вне зависимости от способа установки на горючей напольной поверхности перед агрегатом укладывают лист металла шириной 500 и длиной 700 миллиметров.

Когда производится установка такой печи, нужно правильно построить дымоход, при этом труба для него может быть:

• из кирпичей с толщиной стенки 120 миллиметров;
• бетонной с 60-миллиметровой стенкой;
• металлической.

Размеры дымохода зависят от выбранной модели «Булерьяна». Для продукции типа 00 и 01 высота должна составлять минимум 4 метра при сечении 120 миллиметров, а для изделий 02, 03 и 04 выше 5 метров при диаметре от 150 миллиметров. Дымоход строят герметичным, а стыки обрабатывают термостойким герметиком.

Когда используется печь Булерьян для дачи или дома, разрешается два способа выведения дымоходной системы – через потолочное перекрытие и через стену.

Вывод через наружную стену реализовать легче. Если делать его через потолок, тогда потребуется организация проходного узла через перекрытие и крышу с соблюдением требуемых правил относительно пожаробезопасности. Высота трубы дымохода над коньком должна составлять не меньше 50 сантиметров.

Облагораживание и модернизация отопительного прибора

Готовая конструкция успешно применяется для обогрева небольшого помещения. Отопительная готовая печь имеет не совсем привлекательный вид, поэтому ее часто применяют для хозяйственных построек.

Разводка тепла по комнатам дома

Для отопления целого дома используют гофрированные трубы, которые подключаются к тепловым обменникам. Проем облагораживается декоративной решеткой. Выполнять разводку рекомендуется на этапе планирования и выполнения чертежей.

Во всех комнатах в стенах нужно проделать специальные каналы, которые будут подавать теплый воздух. Можно установить калориферную печь в подвале, а воздуховоды проводить через пол во всех помещениях. Конструкция буллера подлежит усовершенствованию. Во всех камерах монтируются коллекторы. Они обеспечат своевременное и быстрое распределение воздуха.

Разводка труб с подвального помещенияВоздушное отопление в доме

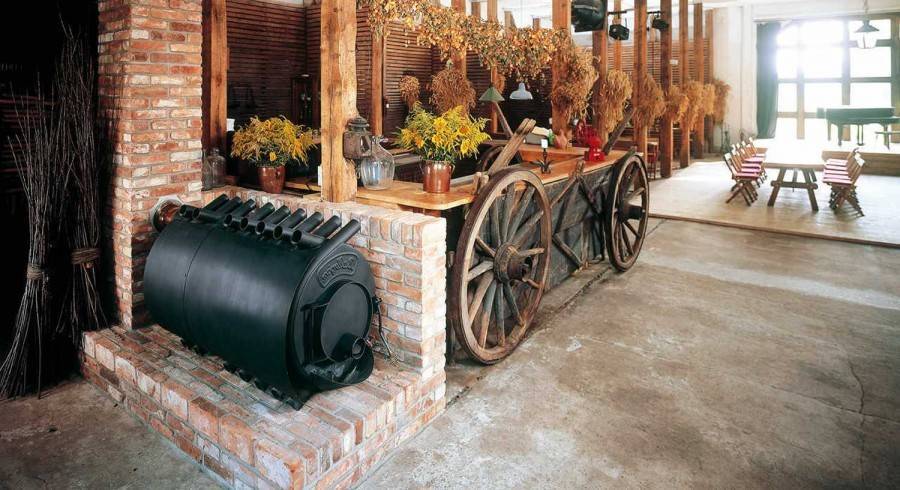

Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки

Можно сделать обкладку печи при помощи кирпича. Такой способ обладает огромным количеством преимуществ:

• улучшение внешнего вида печи;
• обеспечение безопасности во время эксплуатации;
• увеличение показателей теплоемкости.

Можно сделать булерьян, который стилизован под русскую печь или камин. Владельцы домов имеют возможность воплотить в жизнь разные дизайнерские задумки и решения. Она может быть полукруглой или квадратной. Кирпичную кладку делают максимально близко к корпусу.

Стилизация Булерьян под русскую печьОбычный вариант установки без декорирования

Переделка буржуйки под жидкое топливо

Можно переделать конструкцию для использования жидкого топлива, автомобильного масла. Такая конструкция не может эксплуатироваться в жилых помещениях. Печь на жидком топливе идеально подойдет для гаража, подсобного помещения.

Для перевода булерьяна нужно выполнить следующие действия:

• емкость для масла устанавливается на незначительном возвышении;
• шланг для подачи топлива протягивается к конструкции;
• в топочной двери вырезается отверстие, которое предназначено для трубки и присоединения регулировочного крана.

Чтобы применять машинное отработанное масло, необходимо обеспечить тягу, регулировку горючего. Можно установить самодельную горелку.

Монтаж под использование жидкого топлива

Установка водяного контура

Чтобы закольцевать все теплообменники можно изготовить печь из листовой стали. В результате получается конструкция правильной формы цилиндра. В верхней части подключается еще один цилиндр. Его применяют в качестве водяной рубашки.

Нижняя часть печи прогревается незначительно. Именно поэтому печь смещается вниз. Для максимального использования тепла проводится дополнительный контур на выход дымового канала.

Печь с водяной рубашкой

Как правильно топить печь

В ходе интенсивного обогрева помещения используется режим активного горения. Но для стабильности отопления требуется именно тление. В качестве топлива может использоваться пеллеты, щепа, брикеты.

Также надо учитывать, что интенсивное горение в течение всего времени работы агрегата вызвало бы прогорание металла. Поэтому оно не используется.

На первом этапе требуется обеспечить розжиг с помощью топлива, которое характеризуется большой скоростью горения. Например, подойдет сухой картон или щепа. Такого топлива должно хватить на 25-30 мин. работы с тем, чтобы угли образовались уже в момент полного прогрева помещения.

Зажигать надо огонь тогда, когда заслонка и дроссель открыты. Потом дверцу следует закрыть. После образования углей в топку можно начинать подбрасывать крупные поленья или брикеты.

Дроссель фиксируется на нужном режиме, а шибер ставится в закрытое положение. Начинается ступенчатый прогрев с выходом воздуха в 60-70 градусов.

Качественное отопление дачи можно гарантировать за счет использования моделей с водяным контуром. В теплообменниках начинает передвигаться разогретая вода. Предусмотрены в данной модели отсек для розжига – топка и камера для дожига газов.

Водяные печи Булерьян обеспечивают быстрый нагрев воды. Причем требуется повышение температуры большого ее объема. Практически вся энергия агрегата тратится на эти цели.

На отопление идет не более 7-10% от запаса энергии. Теплоноситель передается в систему обогрева или накопительную камеру. Рекомендуется добавлять в воду специальный антифриз.

Недостатки традиционных печей

Если как следует рассмотреть печь Булерьян, станет понятно, что это самая обыкновенная пиролизная буржуйка, оснащенная производительным конвектором. Традиционные дровяные печки обладают множеством недостатков:

• Быстро сгорание топлива;
• Низкий показатель КПД;
• Низкое тепловыделение.

Буржуйки стали крайне популярными печами там, где нет газовой магистрали. Они отличаются простейшей конструкцией, а народные умельцы научились изготавливать их самостоятельно, пользуясь старыми бочками, алюминиевыми бидонами, газовыми баллонами и обрезками листового металла. В результате на свет появляются довольно мощные отопительные агрегаты, радующие потребителей большим количеством тепла.

КПД обычной буржуйки редко превышает 80%. Все дело в том, что большая часть тепла улетает в дымоход. Площадь у поверхности печек не самая большая, поэтому тепловая энергия рассеивается плохо. Для увеличения эффективности буржуйки обкладываются камнем, шамотным кирпичом, оснащаются простыми металлическими конвекторами. Благодаря этому они дольше удерживают тепло и лучше отдают его в обогреваемые помещения.

Обычная буржуйка, даже с учетом множества улучшений, никогда не сможет сравниться по эффективности и качеству прогрева помещения даже с самой простой печью Булерьян.

Тем не менее в условиях холодного климата классическая буржуйка выглядит далеко не самым подходящим вариантом для обогрева домов, не подключенных к газовым магистралям – сказывается медленный нагрев и быстрое сгорание дров. Частично проблема решается с помощью пиролизного сгорания топлива, делающего горение длительным и более эффективным. Но для того чтобы можно было оперативно наполнить любое здание теплом, нужен был альтернативный прибор.

Монтажные работы

Если все подготовлено, чертежи изучены, то можно приступать к работе. Пошаговый процесс изготовления печного устройства выглядит следующим образом:

1. В самом начале необходимо собрать каркас будущей печки. Он будет сделан из переплетенных изогнутых труб, образующих своеобразный воздушный калорифер, там же расположится и топка. Для этого нужно с помощью трубогиба согнуть трубы таким образом, чтобы они имели радиус закругления примерно 225 мм, а длину — 120 мм.
2. Затем нужно приварить элементы друг к другу металлическими полосками, чтобы получилось достаточно устойчивое и надежное основание. Конструкция должна быть цельной, без каких-либо отверстий и дыр, чтобы в комнату, где установлен прибор, не проникал дым.
3. На следующем этапе приступают к изготовлению камеры дожигания. Собрать ее проще всего из листового железа. Нужно вырезать перегородки и смонтировать в них небольшие выемки для воздушного теплообменника.
4. Теперь требуется с помощью аппарата для ручной сварки приварить к трубе 2 перегородки на ¼ длины.
5. Затем в первые 2 трубы необходимо вмонтировать инжекторы. В это место и будут поступать выработанные продукты пиролиза. Необходимо проверить все сварные швы на герметичность и при необходимости затереть их.
6. Из листового железа вырезаются 2 элемента, которые будут исполнять роль задней и передней стенки. В одной из частей проделывается небольшое отверстие для дымоходной трубы.
7. На втором элементе также вырезается отверстие, куда крепится дверца. Ее можно изготовить из трубы диаметром не меньше 350 мм. Конструкцию требуется сделать двухслойной, в таком случае одна часть будет располагаться внутри загрузочной камеры, а вторая прикрывать топку снаружи.
8. После того как дверка подготовлена, в ней проделывается дроссельное отверстие. Сам дроссель можно смонтировать из отрезка трубы с вращающейся заслонкой, при этом ее размеры должны полностью перекрывать просвет. Также на конструкции устанавливают надежный замок.

Достоинства и особенности

Отопительные печи Булерьян имеют самые разные конфигурации и размеры, позволяющие без проблем отапливать до 1100 кубометров помещения. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими моментами:

1. Безопасность. Отопительная печь данной конфигурации не разогревается до накала металла, не выжигает кислород.
2. Отопление осуществляется равномерно по площади всего дома.
3. Скорость отопления. Печь Булерьян любой конфигурации способна прогреть даже большое помещение достаточно быстро.

Бренеран с водяным контуром

Работа печи является автономной – она работает на топливе, не задействуя ни газ, ни электричество.

Обслуживание печи – не трудоемкий процесс, поскольку количество золы очень невелико.

Одна загрузка топлива может дать работу печи в течение 8–12 часов без дополнительного подкладывания. Процессом отопления можно управлять.

Дожиг газа в отдельной камере обеспечивает КПД 85%.

Но у печей Булерьян с водяным контуром есть и другие особенности, о которых не стоит забывать в процессе ее эксплуатации:

1. Дрова для печи должны быть хорошо просушены. Также лучше всего при этом использовать породы, которые не выделяют смол.
2. При оборудовании дымохода необходимо произвести качественное утепление трубы. Иначе может возникнуть появление конденсата. Все это снижает теплоотдачу.
3. Во второй топочной камере газы сгорают не полностью.
4. Расстояние между печью и стенами, которое должно составлять не менее полуметра для выполнения условий пожаробезопасности. Это является достаточно веской проблемой для домов небольшой площади. Некоторым образом решить этот вопрос позволяет обшивка стен. рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала стена обшивается утеплителем, а затем происходит крепление листов металла. Это обеспечит не только пожаробезопасность помещения, но и усилит эффект теплоотдачи. В этом случае максимально допустимое расстояние равняется 20 см.
5. Пыль и грязь – это еще одна немаловажная проблема печей Булерьян. Пыль, которая попадает в трубы, выжигается очень высокой температурой, вследствие чего образуется неприятный запах. А поскольку появление пыли в трубах неизбежно, то и неприятный запах при работе печи – тоже. Также и грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Так разносятся и различные вирусные заболевания. Поэтому в домах, отапливаемых с помощью таких печей, необходимо чаще делать влажную уборку, а так поддерживать хорошую вентиляцию .

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран) .

При выборе отопительной печи Булерьян с водяным контуром, стоит обратить внимание не только на ее конфигурацию, но и на материал изготовления дверцы. Они бывают сделаны как из металла

так и из стекла

Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции

так и из стекла . Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции.
