Сфера применения отстойников для очистки сточных вод

Функции и способы устройства пруда-отстойника

Пруд-отстойник, как правило, представляет собой очистное земляное сооружение длиной около 200м, шириной – 40м, глубиной – 2,5 м. Обычно такие пруды состоят из двух секций каскадного типа, расположенных в разных уровнях. Обязательным условием является наличие гидроизоляции.

Основные элементы прудов-отстойников:

• отсеки для улавливания и задержания плавающих нефтепродуктов;
• разделительные продольные или поперечные дамбы или стенки;
• водосбросные устройства для сброса жидкости из верхних секций в нижние, переправления очищенных вод в коллектор или водоём.

Помимо указанных основных составляющих пруды-отстойники оснащаются оборудованием для сброса нефтепродуктов и подземными ёмкостями, служащими накопителями для них.

Технологические пруды отстойники пластовой воды способны обеспечить следующую степень очистки до содержания:

• нефти – 30-40 мг/л;
• механических примесей – 20-30 мг/л.

Для бытового примененияможно приобрести готовый пластиковый отстойник, основными достоинствами которого являются: герметичность, химическая устойчивость, долговечность, экологичность, небольшой вес материалов, используемых для изготовления устройства.

Для автомоекпроизводители предлагают готовые комплексы для очистки воды, в состав которых входят: гидроциклон, тонкослойный полочный отстойник для автомойки, фильтр с плавающей загрузкой, блок управления, система дозирования коагулянта.

Приобретение изделий заводского изготовления обеспечивает простой монтаж и удобную эксплуатацию отстойников и других элементов очистных комплексов.

Принцип работы очистного сооружения

Устройство отстойников любого типа позволяет получить на выходе осветленную воду. При этом работу очистной системы можно рассмотреть на примере горизонтального септика.

• Итак, сначала стоки попадают через приёмник в первую камеру очистной системы. Здесь происходит разделение стоков и взвешенных частиц мусора. Последний оседает и перемещается в камеру номер три. Осветленная вода переливается дальше.
• После того как илосборник будет заполнен, септик переходит в режим обезвоживания ила. Подача воды прекращается и вода, находящаяся над осадком, полностью сливается в следующую камеру.
• В этот момент задвижка открывается и происходит дренирование скопившегося осадка.
• Светлая вода в это время движется в сторону кассетных биофильтров и к выходу.
• Осушенный ил удаляется из резервуара при помощи грейфера.

Возможные проблемы и последствия плохого очищения

Требования к очистке ХБС с каждым годом становятся строже. Поскольку объемы отработанной жидкости после жизнедеятельности человека и производственных процессов увеличиваются, значительно повышается и уровень загрязнения. Это негативно сказывается на качестве жизни людей.

Нецелесообразная установка очистных сооружений приводит к ряду негативных последствий. Бытовые сточные воды попадают в водоемы, в которых на фоне загрязнения понижается процент содержания кислорода. Это приводит к размножению микроорганизмов, что отрицательно сказываются на растительном и животном мире.

Важно! При обилии органических веществ в такой воде становится опасно даже купаться.

Устройство и принцип работы энергозависимых септиков

Устройство септика и схема энергозависимых конструкций достаточно сложны, так как позволяют автоматизированно выполнять все стадии очистки, следить за состоянием работоспособности всех узлов и агрегатов, а также обеспечивать условия для жизнедеятельности аэробных бактерий. Поэтому они выпускаются в основном промышленным способом.

Наиболее распространёнными конструкциями септиков являются: Топас, Юнилос, Тополь и Евробион.

Схема и принцип работы септика Топас

Топас изготавливается из вспененного трёхслойного полипропиленового материала. Внутри корпуса предусмотрено две рабочие камеры. Первая предназначена для приёма и накопления стоков. В ней установлен датчик уровня, который позволяет не только контролировать степень заполнения ёмкости, но и включать насос для перекачки эрлифтом стоков в соседнюю камеру. Внутри второй камеры расположен аэратор, способствующий обогащению кислородом поступившей жидкости и обеспечивающий идеальные условия для развития полезных микроорганизмов.

принцип работы септика типа Топас

Для подачи воздуха применяется два мощных компрессора, которые располагаются в герметичной камере внутри корпуса септика и включаются попеременно. Затем очищенная вода поступает в отстойник, где происходит доочистка, либо выполняется вторая фаза очистки. Она заключается в направлении очищенных стоков в стабилизатор, где происходит осаждение ила. По достижению определённого уровня жидкости в камере она начинает перемещаться в приёмную камеру. В этот момент включается аэратор и, таким образом, стимулируется процесс разложения под действием биологически активных бактерий.

Схема и принцип работы Юнилоса

В Юнилосе корпус значительно прочнее и надёжнее, чем в септике Топас. так как выполнен из жёсткого полипропилена, усиленного двойными рёбрами жёсткости. Внутри корпуса располагаются следующие конструктивные элементы:

1. Приёмная камера. Она имеет достаточно большой объём, так как предназначена для работы под большими нагрузками. Её основная функция — отстаивание сточных вод.
2. Аэрационная камера предназначена для очистки осветлённых стоков от органических веществ. Аэратор обеспечивает доставку кислорода при помощи мощного компрессора в ёмкость с неочищенной водой для обогащения им среды обитания полезных микроорганизмов, которые производят доочистку.
3. Иловая камера. Служит накопителем для илового осадка. В ней происходит разложение и накопление отработанного ила, а также отбор активного ила для перекачки в первичную камеру. Отработанный ил со временем накапливается и подлежит выкачке при помощи внешних насосов.
4. Вторичный отстойник используется для отстаивания очищенной воды от ила и тяжёлых взвесей. После этой камеры вода считается полностью чистой и выводится из септика наружу.

Рекомендовано к прочтению: Как сделать аэратор для септика?

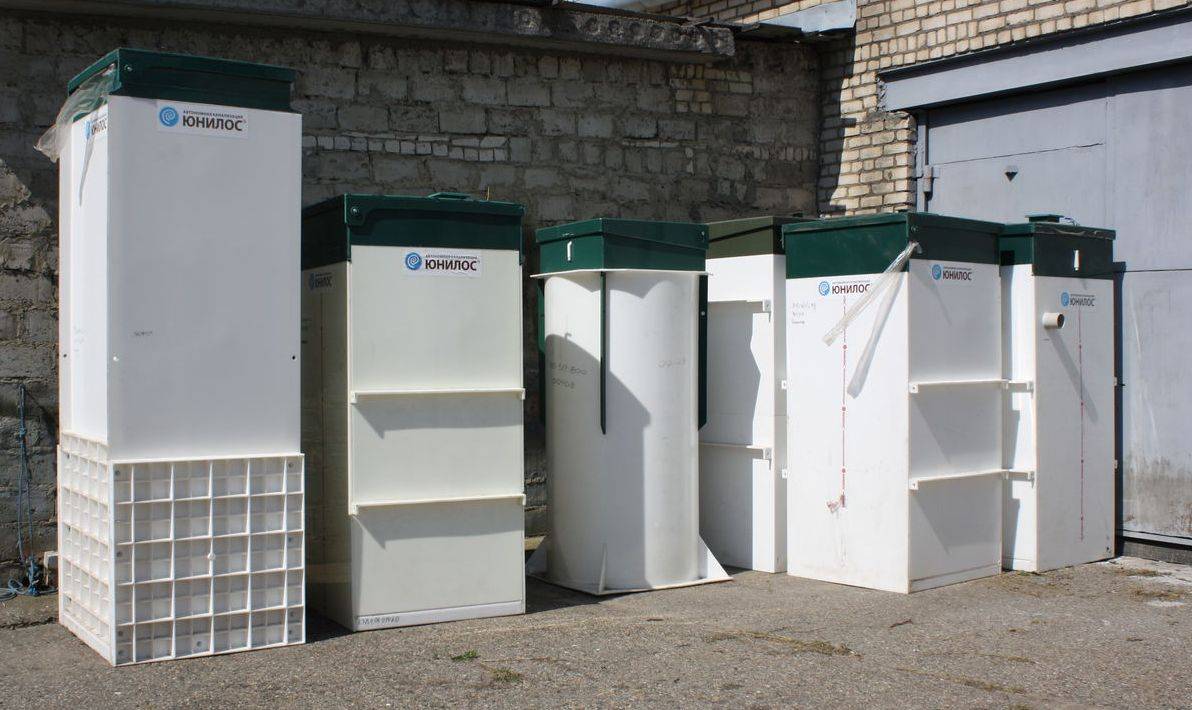

разновидности септиков типа Юнилос

Принцип работы септика следующий:

1. Стоки попадают в приёмную камеру и смешиваются с активным илом в результате чего происходит их анаэробная очистка. Крупные тяжёлые частицы при этом оседают на дне.
2. При помощи эрлифта вода попадает в аэротенк, где производится очистка аэробными бактериями с распадом органики на составляющие с выделением газа.
3. После накопления жидкости в аэротенке до определённого уровня она начинает перетекать во вторичный отстойник, где под действием активного ила происходит процесс восстановления азотсодержащих молекул.
4. Осветлённая вода принудительно или самотёком выводится за пределы камеры. После понижения уровня воды включается режим рециркуляции, предназначенный для возврата активного ила в приёмную камеру.

Ремонт систем канализации

Частичный или полный ремонт канализации на любом предприятии приходится проводить каждые несколько лет. Со временем в трубах могут образоваться трещины, прорывы приводят к попаданию сточных вод в грунт и нарушению экологического равновесия. Кроме того, из-за постепенного нарастания различных отложений сужается сечение канализационных труб, что будет приводить к постоянным засорам и авариям. Частичный или капитальный ремонт канализации сможете заказать в ООО «Коммунальная Служба».

Что входит в комплекс работ?

Ремонт систем канализации представляет собой комплекс процедур, связанный с заменой насосного оборудования, очистных сооружений и поврежденных труб, а также с очисткой емкостей и трубопроводных каналов. Сотрудники нашей компании смогут решить любые проблемы с коммуникациями, полностью восстановив их работоспособность. Ремонт сетей канализации предполагает широкий спектр процедур. Обозначим наши услуги:

• Ремонт внутренней канализации. Необходимо восстановить работоспособность всех участков трубопровода. Прочистка осуществляется с помощью гидродинамического, механического, термического или химического методов. Кроме того, проводится замена старых чугунных труб на современные пластиковые аналоги.
• Ремонт наружной канализации. У нас сможете заказать современные автономные очистные сооружения, которые будут справляться со своими задачами намного лучше устаревших громоздких аналогов. Емкости из стеклопластика, выпускаемой под маркой НЕВАЭКО, полностью изолируют сточные воды от окружающей среды, обеспечивая экологическую безопасность. Ремонт автономной канализации даст возможность обеспечить безаварийное использование на длительный срок.
• Ремонт ливневой канализации. Частичная замена изношенного трубопровода и прочистка труб позволят обеспечить качественное водоотведение с любой территории. Будьте уверены — с нее будет быстро уходить дождевая и талая вода.

Почему стоит обратиться к нам?

Все работы по ремонту канализации проводятся на основании данных видеодиагностики. Новые технологии позволяют точно определить состояние трубопровода и определить места локализации засоров. После этого проводится ремонт технической канализации для восстановления ее работоспособность, для чего используется самая современная техника. Компания обладает несколькими важными преимуществами:

• Индивидуальная работа с каждым клиентом. Проект капитальных ремонтных процедур разрабатывается с учетом всех особенностей предприятия. Это позволяет закончить работы быстро, проведя их максимально эффективно.
• Выгодная стоимость услуг. Восстановление канализационной сети будет стоить недорого, минимальные затраты позволят избежать аварий в дальнейшем.
• Возможность постоянного сотрудничества. Сотрудники нашей организации не только отремонтируют старую или установят новую канализационную систему, но и обеспечат ее компетентное техническое обслуживание в дальнейшем.

Базовая стоимость услуг по ремонту (перекладке наружных трубопроводов) канализации (работа + материалы) на территории СПб и ЛО

2 Химические методы очистки сточных вод

Внутренний флотатор сборного типа

Теперь рассмотрим Химические методы очистки сточных вод. Существует несколько самых популярных способов, которые мы сейчас и перечислим.

Способы нейтрализации при химической очистке:

1. Нейтрализация кислых и щелочных сточных вод путем смешивания;
2. Нейтрализация стоковых загрязнений растворами кислот, кальцинированной содой N8003, негашеной известью СаО, гашеной известью Са(ОН) 2, аммиачными растворами, каустической содой каона № ЕИ4ОН и прочими реагентами.

Очистка сточных жидкостей от сульфатов на производственных очистных сооружениях гальваностоков, горнорудной и химической промышленности, происходит путем добавления алюминиевой соли, извлеченной из кислого раствора, гидроокиси алюминия, обязательно аморфной структуры и вводить нужно дробно.

Первая доза составляет 10-25%. Воду доводят до рН=12.7-13.0, непрерывно перемешивая осаждения ионов SO4 2- , переводя в твердую фазу.

Способ очищает сточные жидкости высокого загрязнения производственных отходов при помощи сульфатов натрия до предельной величины ионов SO4 2- не более 100 мг/дм3 и не более 500 мг/дм3 для сброса их в водоемы.

Этот метод очистки производственных сточных вод считается оптимальным и популярен на большинстве предприятий.

2.1 Флокулянты

Синтетические полимеры флокулянты — это вещества, которые, попадая в дисперсные системы или коллоидные, химически связываются с частицами дисперсной фазы и связывают их в агломераты. В производственных процессах очень широко используются флокулянты для промышленных стоков.

Простейшая фильтровальная установка с септиком

Катионные флокулянты – благодаря химическому взаимодействию анионов и катионов под названием «хемосорбция» способствуют флокуляции находящихся на поверхности частиц за счет нейтрализации отрицательного заряда.

Это помимо способности, которой обладают флокулянты, закрепляться на поверхности частиц с помощью водородных связей. Таким же образом действуют и анионные флокулянты.

Анионные флокулянты лучше всего справляются катионами металлов и гораздо эффективнее выводят их в осадок. Анионные флокулянты в основном используются в металлургической промышленности, на линиях гальванических производственных нужд.

2.2 Фильтры

Для улучшения качества доочистки сточных вод используют фильтрующие биоматериалы: уголь, щебень, керамзит, шлак, гальку – это капельные биофильтры. Они действуют непрерывно, пропускная способность 1000 м3/сут. Они осуществляют полную биологическую очистку производственных сточных вод (до БПК2о 15 мг 02/л).

Фильтры делят на две категории: с плоскостной и объемной загрузкой. Фильтры с плоскостной загрузкой наполняют разными видами пластмассы, способными выдержать температуру 6-30 С без потери прочности, а также полимерную вату или полипропиленовые волокна – это называется микрофильтрация.

Самого материала в фильтровальной колонке должно быть 148-154 кг/м3, такие фильтры увеличивает скорость фильтрации до 3,0-3,5 м/час. Но иногда меньше, если в производственных нуждах не требуется повышенной скорости.

В процессе эксплуатации фильтры загрязняются и если вовремя не промыть наполнитель или фильтры целиком, то может произойти закупорка. Первый признак того, что фильтры требуют промывки — это снижение скорости фильтрации.

Фильтры промывают в водопроводной воде, при этом его следует перемешивать. Если же фильтры наполнены порошковым составом, промывка в этом случае малоэффективна. Тут лучше применить — камерные фильтры-прессы для обезвоживания осадка, ленточные прессы или декантеры.

Наилучшие доступные технологии (НДТ)

НДТ – современные технологии, основная задача которых заключается в решении актуальных экологические проблем различных промышленных предприятий. Наилучшие доступные технологии подразумевают значительное снижение внедрения в сточные воды, как опасных веществ, так и тех, которые не разлагаются со временем.

С этой целью может потребоваться:

• отказаться от применения хлора и особо опасных реактивов во время осуществления технологического процесса;
• организовать отдельный сбор и устранение остатков используемых веществ;
• внедрить в производство безопасные для окружающей среды реагенты (вместо химикатов, которые не разлагаются).

Особой эффективностью обладает устранение загрязняющих веществ в зависимости от фазово-дисперсного состава. Для этого предложено отделение твердой фазы сточных вод посредством фильтрации, отделение быстрооседающих частиц в песколовках и гидроциклонах и глубокая очистка от взвешенных веществ посредством мембран.

Интересно. Среди новых технологий особым спросом пользуются радиационная очистка воды и озонирование.

С помощью радиационной методики удается подвергнуть загрязняющие вещества окислению и разложению за короткий промежуток времени. При озонировании не образуются вредные для окружающей среды вещества.

Некоторые правила устройства и эксплуатации

Кроме правильного выбора конструкции и выполнения требований технологии очистки, для надежной работы отстойников требуется соблюдение некоторых правил:

• не допускать попадания в очистные сооружения частного дома химических веществ, отличающихся повышенной агрессивностью, например, составов для чистки канализационных труб;
• предусматривать нахождение сточных вод в предварительном отстойнике не более 2-3 дней;
• в зависимости от конструкции размещать подающие трубы и устройства для отвода осветленной воды на определенном уровне;
• проводить регулярный осмотр отстойников и их своевременную очистку.


Очень важно! В частном доме необходимо соблюдать обязательные требования по выбору места расположения очистных сооружений.

Узнайте про современные технологии очистки сточных вод во время просмотра видеосюжета.

Флотация сточных вод

Колонная флотация

Флотация подразумевает под собой расщепление твердых микрочастиц, которые имеют разную смачиваемость, такие как несмачиваемые и смачиваемые частицы. При этом происходит поднятие пузырьков воздуха или масляных капель, которые уносят с собой несмачиваемые частицы.

Автономная канализация для загородного дома и дачи ЕВРОБИОН EuroBion

Применяется данный метод для того, чтобы очистить воду от веществ, содержащихся в ней во взвешенном состоянии.

• уникальная надежность при высоком качестве очистки
• легкий корпус станции еще более упрощает монтажные работы
• простое обслуживание станции 1 раз в 6 месяцев.
• низкая цена

Теперь давайте рассмотрим непосредственно процесс очистки. Используется специальная установка очистки сточных вод, в которой струя воздуха и струя воды движутся в одном направлении.

Частицы вредных веществ разбросаны в воде в хаотичном порядке и двигаясь вместе с водой, происходит их слипание с пузырьками.

Для того чтобы работа была оптимальной, во флотационную камеру помещают пузырьки воздуха определенного размера, который установлен опытным путем, так как если размер будет большим, то частицы просто не успеют схватиться с пузырьками.

При этом происходит перемешивание воды, что становится причиной разрыва уже прилипших друг к другу пар.

Существует напорная, импеллерная очистка и флотация, которая использует пористые материалы.

Если рассматривать напорную флотацию, то вода насыщается воздухом под давлением. В том случае, если реагенты не добавляют, то такая флотация относится к физической очистке. При напорной флотации возможно регулировать размер пузырьков и количество воздуха.

Импеллерная флотация в основном используется для нефтеперерабатывающей промышленности. Такой метод очень эффективен, так как во флотаторе создаются турбулентные потоки, благодаря которой, происходит разрушение хлопьевидных частиц.

Для того, чтобы достигнуть лучшего эффекта, добавляются поверхностно-активные вещества.

Осветление воды в ходе очистки воды

При помощи пористых материалов возможно получать небольшие пузырьки воздуха.
Насколько эффективной будет флотация, зависит от коагулянтов, которые помогают в удалении загрязненных веществ в виде эмульсионных соединений.

Еще одним популярным методам является осветление сточных вод, который относится к одному из этапов очищения воды. Таким способом происходит уменьшение содержащихся в ней взвешенных частиц, что повышает ее прозрачность.

Стоит отметить, что взвешенные частицы отличаются разными степенями дисперсности. В настоящее время для того, чтобы уменьшить в воде количество тонкодисперсных примесей используют коагуляцию, при котором происходит обработка воды коагулянтом.

После того, как вода осветляется, ее уже нельзя помещать в емкость для сточных вод.

Емкость из полиэтилена для системы сбора бытовых и сточных вод

Следует отметить, что для всех вышеперечисленных методов потребуется насос для сточных вод.

Насос погружной для сточных вод (фекальный) Pedrollo MCm 20/50, 1,5 кВт.(ПРОФ)

Мощность: 1,5 кВт. (2 л.с.)

Модель насоса: однофазный 220-240 В — 50 Гц.

Производительность (подача):900 л./мин. (48 м3/час)

Макс. высота подъема (напор):16 м.

Максимальная глубина применения: до 10 м.

Диаметр разъема соединения: 2 1/2″ (DN).

Температура жидкости: до +40°С.

Максимальное прохождение твердых частиц во взвешенном состоянии: до d=50 мм.

Габаритные размеры (высота х длина)мм.: 490х347.

Вес:35,7 кг.

Для того чтобы в отстойниках выпавший осадок и для возможности периодически выгружать его, необходимо установить в начале отстойника прямки. Чтобы выкачать воду из отстойника используются специальные насосы для сточных вод.

Если вы решили сделать вертикальный отстойник, то, как правило, они представлены круглыми или квадратными резервуарами, правда вода в них отстаивается не более чем на 40 %.

Разновидности септиков

По исполнению

Довольно часто септики монтируют самостоятельно, собирая из отдельных конструктивных элементов (например, из бетонных колец ). Как правило, с одним отсеком, который одновременно выполняет функцию отстойника и фильтра. Такой вариант не обеспечивает должной степени очистки, поэтому подходит разве что для дачного участка, но только не для полноценного жилого строения. Монтаж же более сложной конструкции, тем более своими силами, требует не только умелых рук, но и определенной инженерной подготовки.

Все септики промышленного изготовления – конструкции в основном многокамерные, на 2 или 3 отсека. По сути, это очистные мини-станции универсального применения. Количество камер определяет степень очистки стоков, и только (если не считать стоимость образца).

По подключению

• С потреблением эл/энергии.
• Энергонезависимые. Наиболее удобный вариант, особенно для загородных домов, не обеспеченных надежным альтернативным источником эл/питания.

По виду доочистки

Конструктивные элементы септика

Отстойник – 1-ая камера. В него попадают стоки из трубы канализации. Его назначение – отделить твердые взвеси от жидкости (предварительная, грубая очистка). Тяжелые фракции постепенно оседают на дно (процесс протекает в течение нескольких дней), а жидкость постепенно перетекает в следующий отсек.

Фильтр – 2 и 3 камеры. В них производится доочистка сточных вод. Здесь процесс несколько иной – биологический. В нем участвуют бактерии, которые окончательно разлагают оставшиеся взвеси.

Дренажный колодец (камера). Исполнение этой части септика зависит от конкретной модели. Она служит для обеспечения отвода осветленной жидкости за пределы территории. Как вариант – для удаления из 2-х камерного септика жидкости устраивается (если позволяют размеры и планировка территории) фильтрующее поле. Если его оборудовать невозможно, ставится инфильтратор, из которого очищенная вода уходит в грунт.

Дополнительно – вентиляционная труба (для отвода образовавшихся газов) и люк, через который производится очистка внутренностей резервуара.

Отстойники с тонкослойными модулями

ООО “БМТ” разрабатывает и производит вертикальные, наклонные и горизонтальные отстойники, оснащенные тонкослойными модулями собственного производства. Использование данного оборудования помогает избежать проблем проскока взвешенных частиц, в том числе и коллоидного железа, органики, в результате чего возникает частое забивание осветлительных фильтров. Наличие тонкослойных элементов обеспечивает наиболее благоприятные условия для эффективного хлопьеобразования, осаждения и выделения из воды содержащихся в ней примесей.

Назначение:

Разделение суспензий в различных областях промышленности, водоподготовки и очисткисточных вод

Области применения:

• Отделения сырого осадка и избыточного ила при обработке канализационных стоков
• Осветление воды для технологических и питьевых нужд
• Разделение суспензии после реагентной обработки в процессе очистки производственных стоков в различных областях промышленности
• Предварительная очистка от взвешенных примесей производственно-ливневых стоков
• Отделение свободных нефтепродуктов в нефтеперерабатывающей отрасли
• Прочие сферы применения

Принцип работы:

Принцип тонкослойного отстаивания нашел применение при конструировании полочных (ламельных) отстойников, рабочий объем которых разделен по высоте наклонными пластинами на ряд отстойных зон, при этом интенсификация процессов осаждения осуществляется за счет увеличения контактной поверхности осаждения и уменьшения высоты осаждения взвеси. Отстаивание загрязнений в тонких слоях потока жидкости протекает быстро, т. к. путь движения всплывающих или осаждающихся частиц в десятки раз меньше, чем в обычных отстойниках. Введение параллельных пластин в живое сечение позволяет равномерно распределить и сохранить это распределение по длине, что увеличивает коэффициент использования объема по сравнению с обычным отстойником.

Материал изготовления

Корпус отстойника	Нержавеющая сталь Углеродистая сталь с антикоррозионным покрытием Полипропилен
Тонкослойные модули

Преимущества:

• простота конструкции
• малые габариты при высокой производительности
• повышенная эффективность очистки до 98%
• уменьшение времени отстаивания на 50-70%
• самотечное удаление выделяемых загрязнений
• отсутствие необходимости в постоянном обслуживании.

Модель	Производительность, м3/час	Общий объем отстойника, м3	Объем рабочей зоны отстаивания (модуля), м3	Габариты отстойника	Ду выходного патрубка, мм	Степень очистки от взвешенных веществ, %
Длина, мм (Д)	Ширина, мм (Ш)	Высота, мм (В)
Отстойник типа Н
ОТМ-Н-5	5.0	2.5	0.77	1088	2368	3300	50	до 99
ОТМ-Н-8	8.0	4	1.6	1088	2994	3300	80	до 99
ОТМ-Н-12	12.0	6	1.95	1748	2952	3428	80	до 99
ОТМ-Н-15	15.0	7.5	2.6	2088	2994	3300	100	до 99
Отстойник типа В
ОТМ-В-2,5	2.5	2.5	1	1800	1090	2270	50	до 98
ОТМ-В-5	5.0	5	2	2188	2288	2700	50	до 98
ОТМ-В-10	10.0	10	4	4088	2308	2550	80	до 98
ОТМ-В-15	15.0	15	6	6086	2306	2500	100	до 98

Тел. для заказа оборудования (4922) 52-23-56

Комбинированный вертикальный отстойник

Комбинированным называется отстойник, в котором помимо отстаивания применяют и другие методы механической очистки. Широкое распространение получили сооружения, в которых осветленная вода после первичного отстаивания поступает на фильтрующую кассету. Последняя представляет собой набор пластин, установленных параллельно с небольшим зазором.

Прежде они делались из металлических сплавов, но сегодня металлы успешно заменяют полимерами. Загрязнения оседают на пластинах и постепенно стекают вниз, попадая при этом в отдельный грязесборник. После кассетного фильтра жидкость направляется во вторичный отстойник и уже после него сбрасывается в грунт.

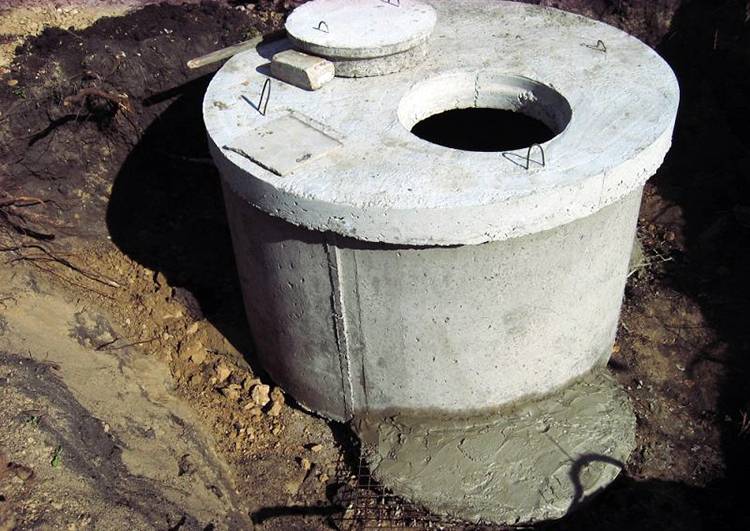

Отстойник вертикальный из бетонных колец

Пластины фильтра периодически нужно мыть либо менять.

Наибольшей эффективностью обладают отстойники, в которых помимо механической применяется биологическая очистка. Она состоит в переработке как растворимых, так и нерастворимых загрязнений особыми бактериями, потребляющими их в качестве пищи.

Применение микроорганизмов не только позволяет поднять эффективность очистки до 98% — 99%, но и превращает токсичные загрязнения в безопасные вещества, которые можно использовать как удобрения.
