Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Виды схем отопления: в чем их различие?
Наиболее популярны две схемы: однотрубная и двухтрубная с разными типами разводки.

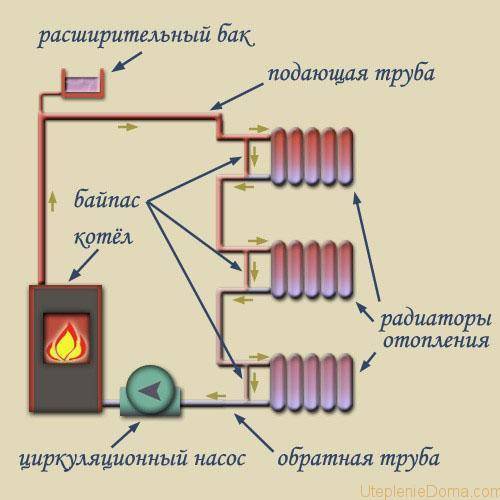

Однотрубная схема отопления одноэтажного дома

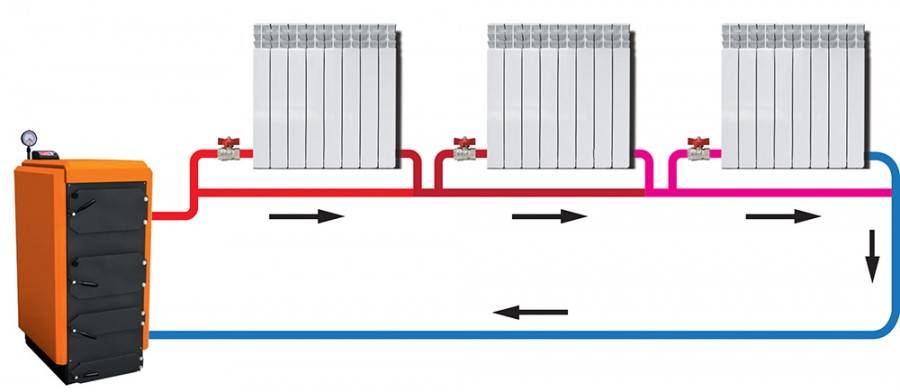

Однотрубная схема отопления
Данный вид схемы является наиболее простым и доступным. Теплоносителем является вода, а ее движение по трубам обеспечивается с помощью естественной циркуляции. В данном случае следует использовать трубы с достаточно большим диаметром. Для улучшения результата работы и используя более компактный трубопровод (в диаметре), можно применить специальный циркуляционный насос. Это необходимо в случае недвижимости с большой площадью.
Вода, нагреваемая в котле, поступает в трубопровод для дальнейшего попадания в радиаторы. Именно здесь она постепенно остывает, отдавая свое тепло, и возвращается тем же путем.
В самой верхней точке, которая в большинстве случаев находится в чердачном помещении, монтируется расширительный бак. Данная отопительная система без преувеличения может считаться самой простой и экономичной, среди остальных типов.
К недостаткам системы можно отнести два фактора:
- Температура радиаторной батареи, которая ближе находится к котлу, будет выше, чем у отдаленных отопительных приборов. Вода на своем пути остывает и каждой последующей батареи отдает меньшее количество тепла.
- Нельзя контролировать работу отдельно взятой радиаторной батареи. При поломке элемента отопления будет отключаться вся система.
Такая схема отопления одноэтажного дома имеет свои преимущества:
- Экономный вариант отопления;
- Быстрый и простой монтаж, возможно выполнение своими руками;
- Все тепло тратится на обогрев дома, потери его исключены;
- При неисправности насоса, циркуляция может происходить естественным путем.

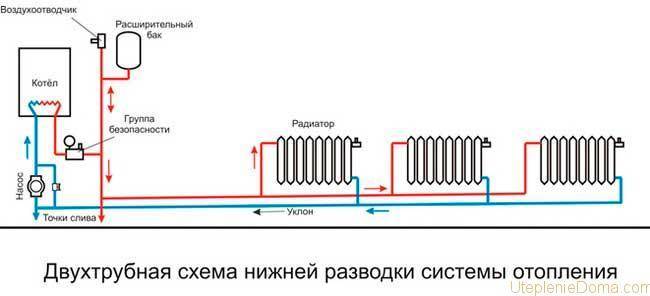

Двухтрубная схема отопления одноэтажного дома
Система достаточно активно используется в частных домах любой этажности. Ее характерными особенностями являются разделение контура теплоносителя и равномерный обогрев всей площади. Через подающую трубу проходит вода или другой теплоноситель из котла в радиаторные батареи, систему «теплый пол» или для хозяйственных нужд. А после остывания она возвращается обратно в котел, но уже по другой трубе.
Двухтрубная система отопления одноэтажного дома обладает такими положительными сторонами:
- Возможность регулирования работы элементов отопления;
- Эффективность работы в любых частных домах, которые относятся к малоэтажному строительству;
- При поломке одного радиатора не нужно отключать всю систему;
- Можно получать горячую воду для своих нужд.
Из недостатков стоит выделить большое количество труб, которые не придают дизайну эстетичности, а напротив, снижают ее. Кроме того двухтрубная схема отопления одноэтажного дома требует более сложного процесса монтажа, приобретение большего количество материалов и оборудования.
Какую схему выбрать?
Принцип работы двухтрубной и однотрубной системы
Выбор схемы отопления частного одноэтажного дома может основываться на разных факторах, которые зависят от каждой конкретной ситуации. Но среди общих критериев можно выделить жилую площадь дома, особенности материалов, которые использовались при его постройке, а также тип проживания (постоянный или сезонный). Немаловажную роль играет степень автономности системы. Следует учесть, от какого внешнего подключения будет работать вся система, наличие коммуникаций и прочие факторы.
Считается, что оптимальная схема отопления одноэтажного дома – это двухтрубная система горизонтального типа. Она позволит равномерно распределить все тепло в доме и создать оптимальные температурные показатели.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Однотрубная система
И самое распространенное из тех мифов — об однотрубной схеме отопления. Теплоноситель направляется в радиаторы и обратно по одной трубе и многие люди полагают, что это идеальный вариант для небольшого дома, так как дешевле в обслуге, нежели другие вариации. Но это не так.
В виду того, что все батареи подключены к одной трубе, ощутимо падает КПД, и радиатор в конце цепочки существенно отличается по температуре от тех, что в начале. Это ведёт к вынужденному увеличению мощности котла и, как следствие, к повышению расхода топлива.
Тем не менее, эта схема остается популярной в силу дешевизны самой установки. Малое количество конструктивных элементов позволяет сэкономить на материалах, а в небольших помещениях потери по температуре в крайних точках контура не так важны, они нивелируются естественной циркуляцией воздуха.
Сравнение затрат различных отопительных систем
Зачастую выбор определенной системы отопления основывается на стартовой стоимости оборудования и его последующего монтажа. Опираясь на этот показатель, получаем следующие данные:
- Электричество. Первоначальные вложения до 20000 рублей.
- Твердое топливо. Покупка оборудования потребует от 15 до 25 тысяч рублей.
- Котлы на жидком топливе. Установка обойдется в 40-50 тысяч.
- Газовое отопление с собственным хранилищем. Цена 100-120 тысяч рублей.
- Централизованная газовая магистраль. За счет высокой стоимости проведения коммуникации и подключения стоимость превышает 300000 рублей.

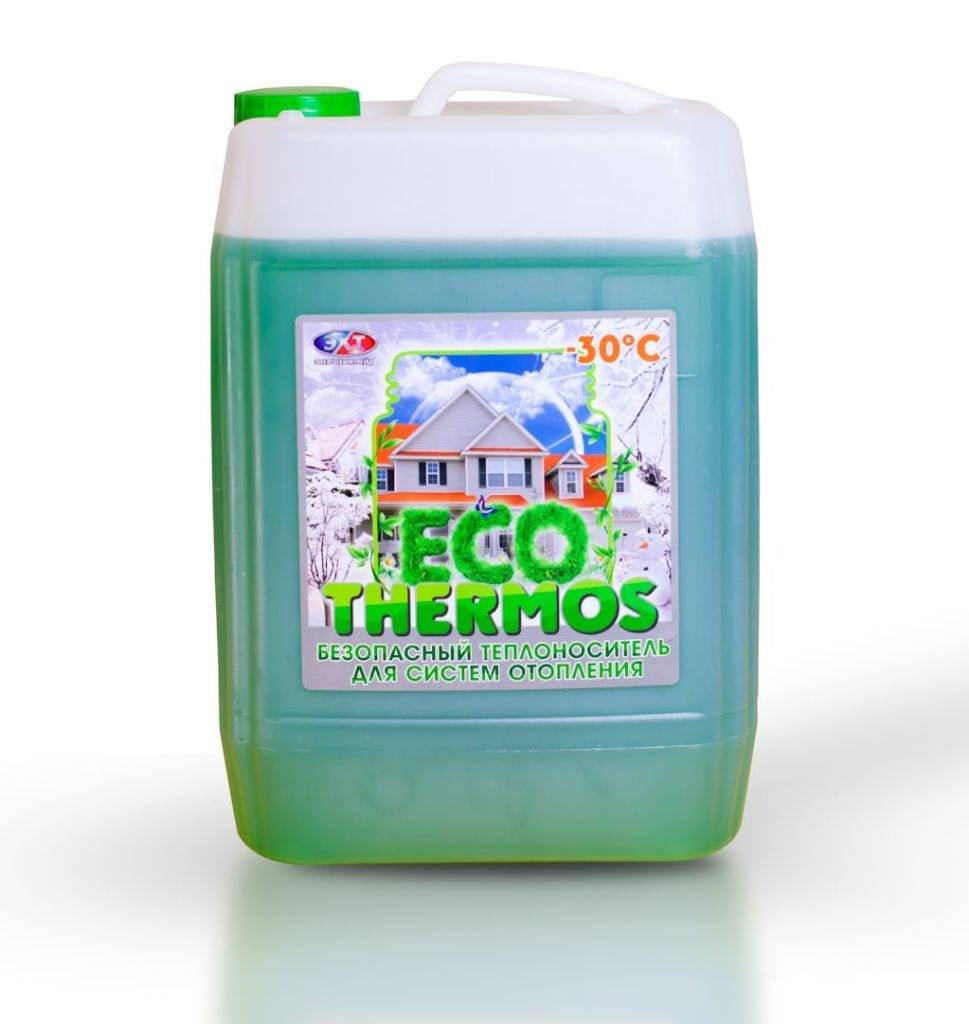

Теплоноситель
Кроме традиционного теплоносителя – воды, предлагается незамерзающая жидкость антифриз. Единственный случай его использования – это длительное отключение отопления, например, при аварийной ситуации, невозможности посещения дома долгое время.
Антифризы не замерзают при низкой температуре, поэтому помогают решить эти проблемы. Существенный недостаток – это то, что они уступают показателям воды по теплоотдаче, текучести, вязкости. При этом отопительная система рассчитана на работу с водной средой, а применение другого теплоносителя негативно отражается на запорной арматуре, состоянии котла.
Пожалуй, главный элемент системы отопления в коттедже. Мощность котла должна покрывать тепловые потери здания – на один кубометр помещения примерно 1 кВт. Котел должен иметь два отопительных контура, чтобы обеспечить горячее водоснабжение. Конечно, можно использовать одноконтурный котел, но для горячей воды будет необходимо наличие бойлера.
Газовый котел признан самым экономичным. Кроме доступной цены и легкости доставки по газопроводам природного газа, регулировка параметров автоматики позволяет выбрать оптимальный рабочий режим.
Жидкотопливный
Жидкотопливый котел использует дизельное топливо, для хранения которого устанавливают емкости. За сезон расходуется 3-8 тонн солярки. Учитывая ее цену – это дороже газа, но оправданно при его отсутствии.

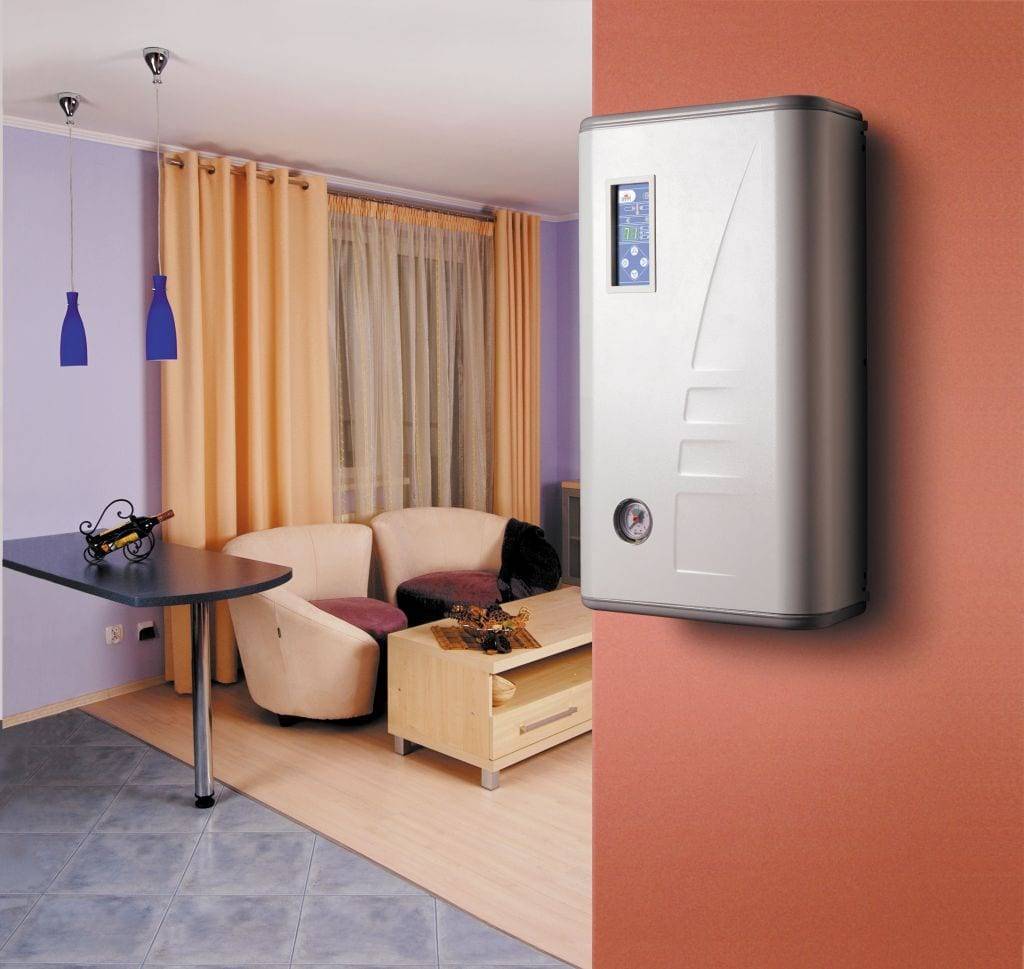

Электрический
Электрокотел самый экологичный. Недостатки: большой расход электроэнергии, малая мощность, наличие трехфазной сети.

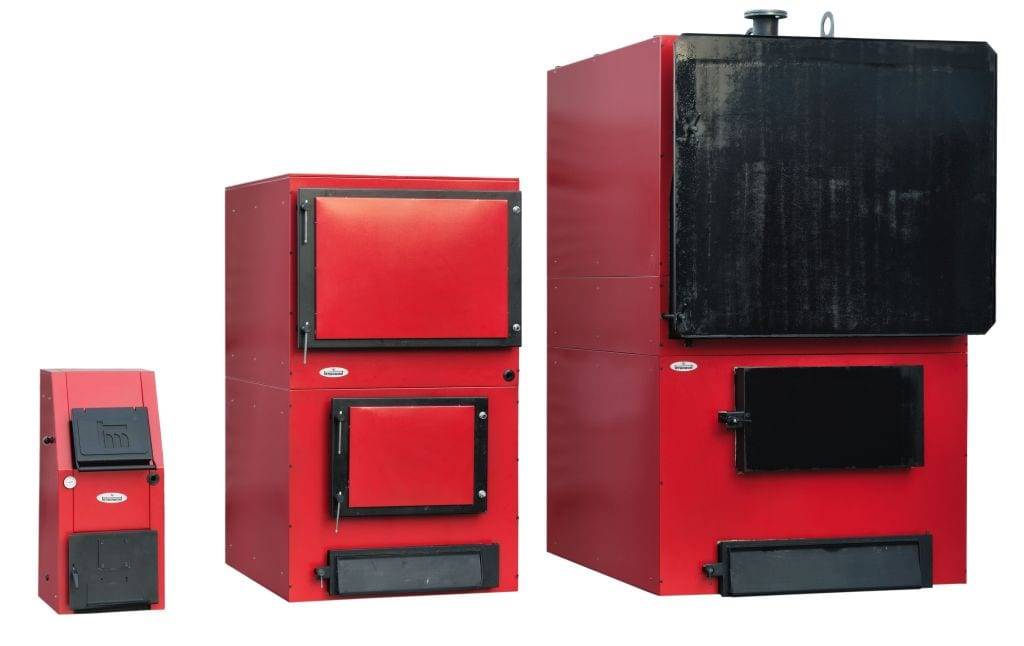

Твердотопливный
Топливом служат дрова, уголь, торф. Не позволяет использовать автоматику, только ручное управление, низкая экологичность.
Затраты на отопление коттеджа, эксплуатацию и ремонт можно снизить, если поддерживать нормальную температуру дома, не допускать ее завышения.
Отопление природным газом
Самый распространенный вид отопительной системы, которую можно применить в коттедже. Котел сжигает газ, подходящий к дому по трубопроводу, нагревая теплоноситель, который циркулирует по одному или нескольким контурам. Для установки и эксплуатации потребуется согласование с газовой службой.
Газ пользуется популярностью за счет невысокой стоимости, простоты эксплуатации оборудования и большого выбора приборов различной мощности. К газовым котлам возможно подключение теплых полов и терморегуляция по каждому контуру в отдельности. В качестве теплоносителя выступает вода или антифриз. Газовое отопление коттеджа – это лучший выбор для газифицированных коттеджных поселков.

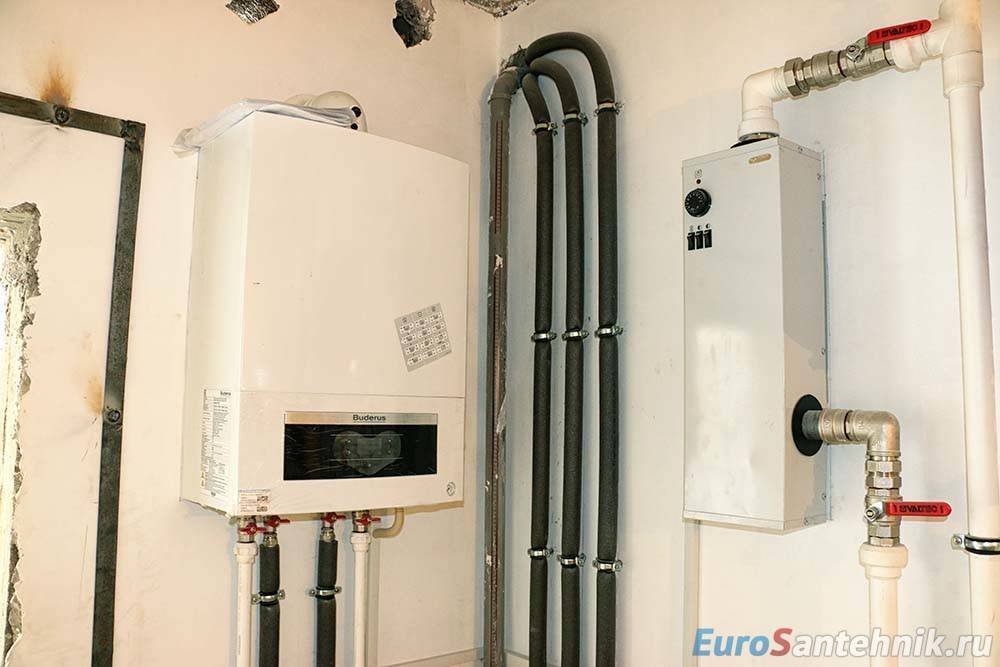

Выбор котла
Тип котла зависит от вида энергоносителя, на котором он функционирует. Подбирать основной элемент обогрева дома следует с учетом доступного вида топлива.
Газ
В силу своей экономичности самыми популярными остаются газовые агрегаты. Препятствием к их использованию может стать отсутствие газовых магистралей в непосредственной близости к земельному участку. Стоит отметить, что оборудование данного типа нуждается в постоянном обслуживании и контроле со стороны специальных служб.
Твердое топливо
Если местность не газифицировалась, проектирование систем отопления может выполняться с учетом использования котла на твердых видах топлива. Это позволит не зависеть от централизованной подачи энергоносителей, но потребует дополнительных источников поступления твердого топлива и сухого места для его хранения.
Жидкое топливо
Для устройства системы обогрева частного дома можно приобрести котел, работающий на жидком энергоресурсе. Однако дизель относится к дорогим видам топлива, поэтому расходы на его использование значительно возрастут. Также потребуется подземный монтаж специального резервуара, в котором он будет храниться. Следует помнить и о высокой степени пожароопасности дизеля.
Электричество
Использование электрического котла желательно предусматривать в совместной системе с электрическими радиаторами. Такой проект подразумевает преобразование электроэнергии в тепловую без водного ресурса – напрямую.
По аналогии с жидким топливом такой носитель энергии обойдется недешево. Если позволяют средства, в такой ситуации лучше остановить свой выбор на автономном отоплении, позволяющем получать электричество от солнечных и ветровых преобразователей или мини-гидростанций.
Выбор оптимальной схемы отопления
Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.
Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования
Видео описание
Все вопросы, касательно воздушного отопления смотрите в данном видео:
Заключение
Установка отопительной системы, это сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны выполнять специалисты. Выбор схемы подключения тоже необходимо согласовать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.
Главное в данном вопросе стремиться получить качественное и надежное отопление, а экономичность установки должна отойти на второй план. Экономить на закупке оборудования тоже не стоит. Хорошая отопительная система будет стоить дорого, но зато она сэкономит вам немалые средства потом, в процессе эксплуатации.
| Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «АкваХит» за помощь в создании материала. Компания «АкваХит» – специализируется на услугах по подбору, поставке, монтажу и обслуживанию оборудования для систем отопления, водоснабжения и учета тепла. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами: |
Трубы для системы водяного отопления коттеджа
Разобравшись с источником тепла, перейдем к рассмотрению системы переноса нагретой воды к радиаторам. Речь пойдет о трубах.
Материал труб имеет большое значение при расчете их нужного диаметра
Так как имеется в виду автономная система отопления в загородном доме, то условия работы для магистралей можно назвать щадящими:
- температура около +80°С, максимум – +90-95°С;
- давление в магистрали – 2-3 атмосферы, больше бывает редко;
- скорость движения воды – 0,4-0,7 м/с;
- качество теплоносителя зависит от качества воды в местности, где стоит коттедж.
Трубы для такой системы обогрева могут изготавливаться из стали, полипропилена или сшитого полиэтилена. Металлические изделия отличаются высокой прочностью и стойкостью к самым высоким значениям температуры и давления. Но за такими выдающимися характеристиками идут высокая цена стальных труб и трудности, связанные с монтажом.
Стальные трубы отопления
Трубы из нержавейки во всей красе
В условиях загородного дома более предпочтительным вариантом являются изделия из полипропилена. Они стоят недорого, обладают достаточной прочностью и долговечностью, с ними удобно работать
Но, покупая такие трубы, следует проявлять известную осторожность, чтобы не приобрести по ошибке изделия, не приспособленные к функционированию с горячей водой отопительной системы. Потому старайтесь отдавать предпочтение полипропиленовым трубам с армированием
Армированные ПП трубы, фитинги
Аппарат для раструбной сварки пластиковых труб Makina Plastik FORA WELD 1500-2ST
Еще одним вариантом труб для отопления коттеджа может стать сшитый полиэтилен. Он также обладает неплохими показателями прочности и стойкости к высокому давлению и температуре, но при этом покупка оборудования для работы с ним может вылиться в довольно серьезные расходы. Потому заранее разузнайте, есть ли возможность взять напрокат все необходимые инструменты для пайки и монтажа магистралей из сшитого полиэтилена.
Полиэтиленовые трубы для отопления
Какую систему выбрать?
Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:
- водяная;
- воздушная;
- электрическая;
- открытого огня.
Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.
Одно- и двухтрубные системы отопления
В однотрубной системе водяного отопления коттеджа циркуляция теплоносителя от котла и назад осуществляется по одной линии, которая одновременно играет роль и подачи, и «обратки». Вся схема в итоге замыкается в одно большое кольцо, опоясывающее здание. И к этому кольцу на всем протяжении трубы начинается установка радиаторов отопления , с помощью которых теплоноситель отдает энергию в жилые помещения.
Простейшая схема, иллюстрирующая принцип работы однотрубной разводки отопительной системы
Как и любая другая сложная система, однотрубная разводка отопления имеет свои преимущества и недостатки. Что такое программа для расчета мощности котла отопления, Вы можете прочитать в нашей статье.
К ее плюсам относятся следующие.
- Экономия на материале – при подобной схеме обогрева жилья требуется на треть меньше труб. Следовательно, стоимость обустройства отопительной системы будет ниже.
- За счет магистрали, выполняющей одновременно и роль подачи, и роль обратки, уменьшаются затраты сил и времени на монтаж всей системы в целом.
- Компактность – при однотрубной разводке коммуникации системы отопления занимают меньше места. Их гораздо проще спрятать в стене или за декоративным коробом.
- Простота – самостоятельно обустроить подобную систему обогрева своего коттеджа намного легче.
Однотрубное отопление с нижней разводкой
Но за малую цену и простоту приходится мириться с одним, но очень значительным недостатком подобной схемы – с невозможностью добиться равномерного распределения тепла по всех радиаторах. В начале отопительной трубы батареи будут излишне горячими, а под конец, наоборот, едва теплыми.
Вертикальная разводка однотрубной схемы подходит для многоквартирных домов или при естественной циркуляции теплоносителя. Для коттеджа же имеет смысл отдать предпочтение горизонтальной системе. Нередко при этом основную магистраль «прячут» стене или под поверхностью пола
«Ленинградка» — наиболее совершенная из однотрубных систем отопления. Каждый радиатор подключен через тройники и отводы и снабжен запорной арматурой. С ее помощью хозяин дома с однотрубной системой может отключить от магистрали отдельную батарею, не выключая всю схему в целом
Более современной и совершенной схемой обустройства системы отопления является двухтрубная разводка. Здесь вместо одной магистрали используются две – первая для подачи теплоносителя в радиаторы, вторая для его отвода обратно, в котел. Называются эти трубы соответственно – «подача» и «обратка».
Картинка, иллюстрирующая принцип действия двухтрубной системы отопления
Во многом достоинства и недостатки одно- и двухтрубной систем отопления взаимно противоположны. Итак, к плюсам схемы с «подачей» и «обраткой» относятся следующие.
- Более равномерное распределение тепловой энергии по радиаторам. При грамотном подходе к регулированию на подающей линии все батареи отопления в коттедже будут иметь примерно одну и ту же температуру. Ситуация, когда в первом радиаторе кипяток, а во втором едва теплая вода, здесь не происходит.
- Меньший диаметр труб, необходимых для прокладки подобной системы отопления.
- Возможность регулировать температуру в каждой отдельной комнате при помощи термостата и крана на линии подачи в батарею.
Двухтрубная система отопления имеет свои недостатки, их два – повышенные расходы на материалы и необходимость затрачивать больше времени и сил на прокладку отопления. Причем первый недостаток многими владельцами загородных домов считается спорным – да, для обогрева с «подачей» и «обраткой» необходимо больше труб, но при этом их диаметр меньше. Также вам понадобятся более компактные (а значит, и более дешевые) фитинги, соединители и элементы запорной арматуры.
Пример вертикальной и горизонтальной схем отопления
С помощью этой схемы вы сможете легко понять разницу между одно- и двухтрубной разводкой труб водяного отопления
Пример лучевой двухтрубной разводки системы отопления из распределительного коллектора
Порядок обустройства автономного отопления
Вне зависимости от выбранного типа энергоносителя порядок обустройства системы остается одинаковым. Различия присутствуют лишь на этапе установки непосредственно котла. Этот момент уточняется и рассматривается в отдельном порядке.
Новичкам лучше всего отдавать предпочтение электрическим котлам – такое оборудование наиболее просто в подключении и максимально удобно в использовании.
В целом же подключение автономного отопления выполняется в следующем порядке.

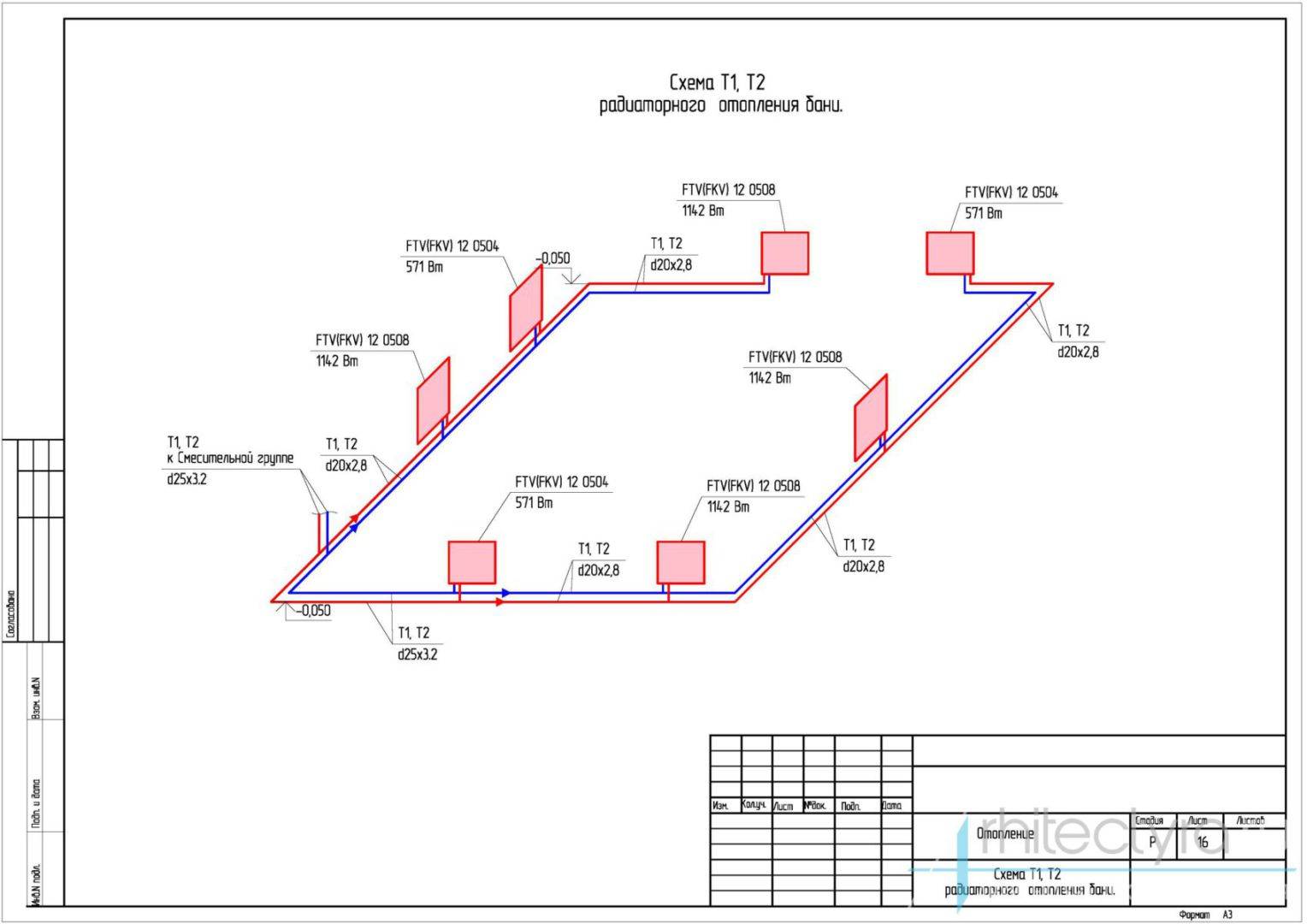

Первый шаг. Составьте либо закажите схему отопительной системы конкретно для вашего дома.
Системы отопления
На этом же этапе рассчитайте оптимальное количество секций радиаторов обогрева. К расчетному значению добавьте запас в 15-20%. Этот запас обеспечит максимально высокую эффективность работы радиаторов, которые в течение своей эксплуатации неизбежно засоряются, что приводит к ухудшению их теплоотдачи. Дополнительные секции рациональнее всего размещать в угловых комнатах дома.
Стандартный расчет радиаторов отопленияРасчет требуемого количество секций на комнату
Намного точнее рассчитать количество радиаторов поможет рассчитать специальный калькулятор:
Калькулятор подсчета количества секций радиаторов отопления
Второй шаг. Просверлите отверстия в стенах в соответствии с планом. Размеры отверстий должны соответствовать диаметру труб, которые будут через них пропускаться.

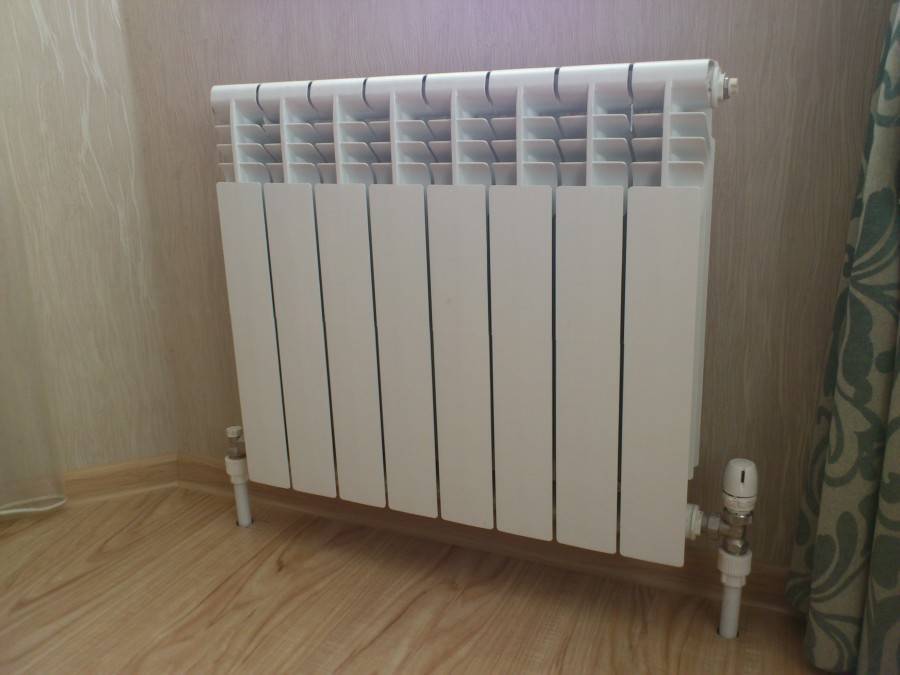

Установка радиатора под окномОбвязка радиаторов отопленияМонтаж кронштейнов
Третий шаг. При необходимости выполните финишную отделку стен в местах будущего крепления батарей. Делать это после монтажа радиаторов будет неудобно.
Также рекомендуется приклеить на стену за радиатором фольгированный материал. Благодаря нему тепло будет отражаться в комнату, а не уходить из помещения через стену.
Установка теплоотражающего экрана за батарею
Четвертый шаг. Приступайте к установке элементов автономной отопительной системы. Начинайте с монтажа котла. Установку выполняйте с соблюдением требований, актуальных конкретно для вашего нагревательного оборудования.
От котла проложите трубы в соответствии с составленной ранее схемой отопления, а к трубам подключите радиаторы. Установка радиаторов может выполняться в соответствии с последовательной либо параллельной схемой. Конкретный вариант выбирайте в соответствии с условиями вашей ситуации.
Обвязка твердотопливных котлов
Пятый шаг. Протестируйте собранную систему автономного отопления. Обязательно убедитесь в герметичности системы. Для выполнения такой проверки нужно пустить по трубам воду либо другой используемый теплоноситель. Проблемные места станут заметны практически сразу же. Любые обнаруженные дефекты нужно устранить в срочном порядке.
Если вы не можете справиться с решением обнаруженных проблем самостоятельно, пригласите квалифицированного специалиста – шутить с отоплением нельзя. Лучше с самого начала сделать все качественно и правильно, чем столкнуться с серьезными проблемами при дальнейшем использовании системы.
После завершения монтажных работ и устранения выявленных ошибок, если они были обнаружены, можно считать автономное отопление практически готовым. В завершение вам останется лишь дополнительно загерметизировать места соединений и всевозможные щели.
Монтаж системы отопления коттеджа
После обустройства котельной, согласно схеме отопления коттеджа, монтируются радиаторы. Основные параметры, по которым потребители выбирают радиаторы: размеры, мощность и материал, из которого они изготовлены.
Внутренняя разводка
При монтаже системы отопления коттеджа особое внимание следует уделить материалу труб. На сегодняшний день существует несколько видов труб, которые традиционно используются в отопительных системах
Рассмотрим подробнее эти виды.
- Стальные трубы. Прочные, устойчивы к перепадам давления, но сложны в монтаже и подвержены коррозии. С годами на внутренних стенках оседает слой ржавчины, который может затруднять течение воды.
- Металлопластиковые трубы. Прочные, гибкие и легкие в монтаже. Удобно использовать при сложной геометрии системы отопления. Но они обладают и рядом слабых мест: разрушаются от механического воздействия и ультрафиолета, а также горючи.
- Пропиленовые трубы. Самый популярный материал, что, несомненно, связано с ценой таких труб. Они самые экономичные по сравнению с трубами их других материалов. Обладают только одним недостатком – хорошей горючестью. В остальном – это идеальный материал для труб отопления. Они не ржавеют, не трескаются, легко свариваются с помощью специальных «утюгов», долговечны в использовании.
- Трубы из нержавеющей стали. Используются обычно в нежилых помещениях: подвалах, прачечных, бильярдных. Обладают хорошей теплоотдачей, причем настолько высокой, что могут обогреть помещение без установки радиаторов. Разновидность – гофрированные трубы из нержавейки. Помимо перечисленных, обладают еще одним преимуществом: легко «обходят» углы и повороты без дополнительных стыков.
