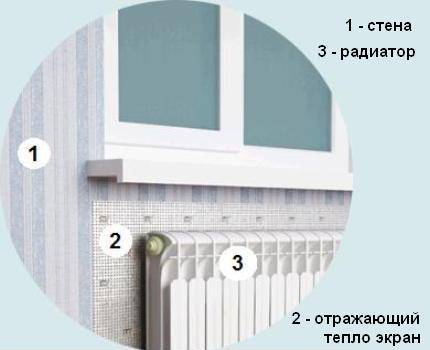

Теплоотражающий экран за радиатором
Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.
Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.
Материалы для изготовления

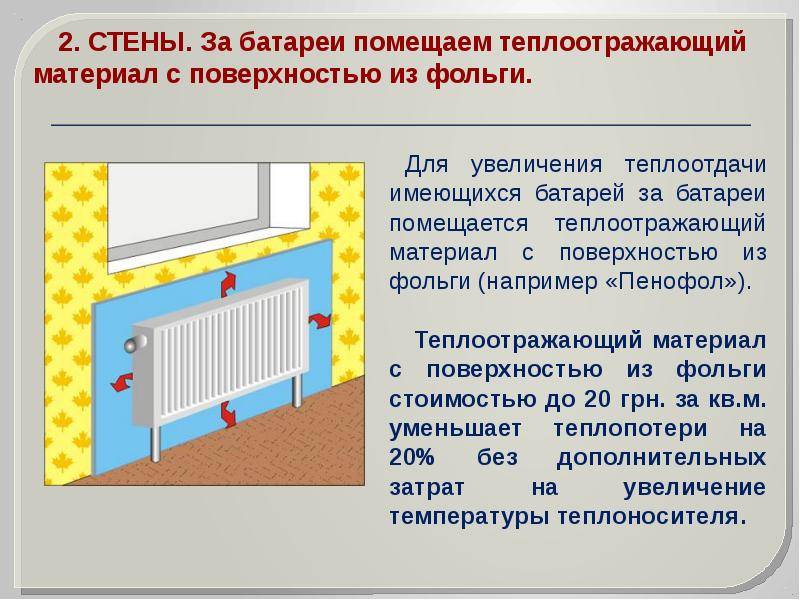

Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности. На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.
Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.
Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.
Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.
Функциональные возможности

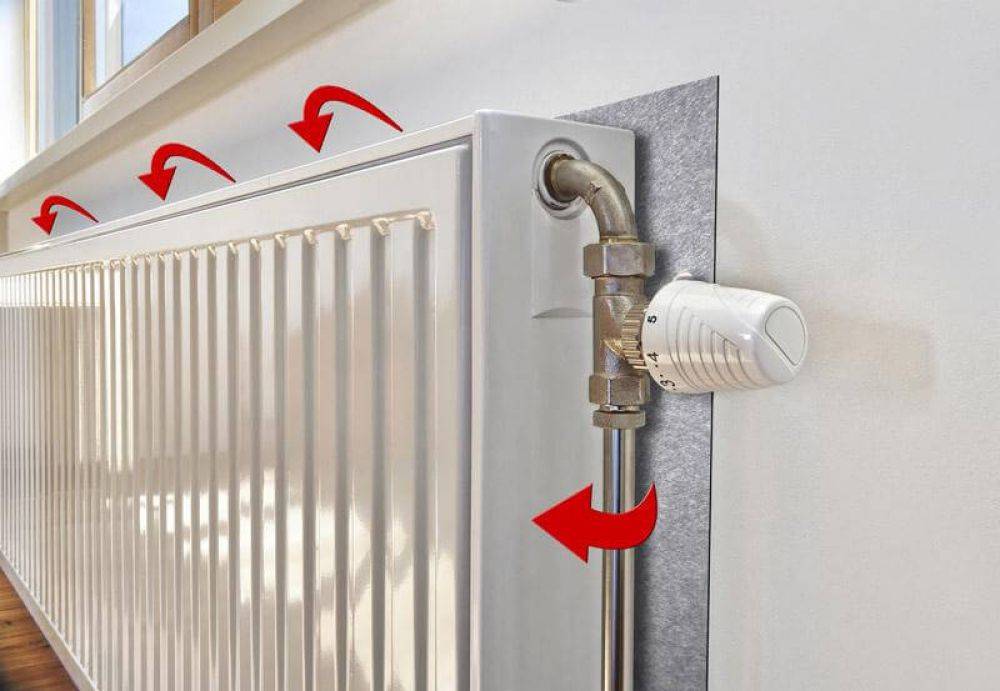

Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.
Отражающие экраны устанавливаются по следующим правилам:
- Толщина изоляционного слоя должна быть не менее 5 мм.
- Отражающая сторона экрана должна быть развёрнута в сторону батареи.
Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.
Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.
Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.
На видео показано как просто и быстро сделать отражающие экраны для радиаторов.
Целесообразность

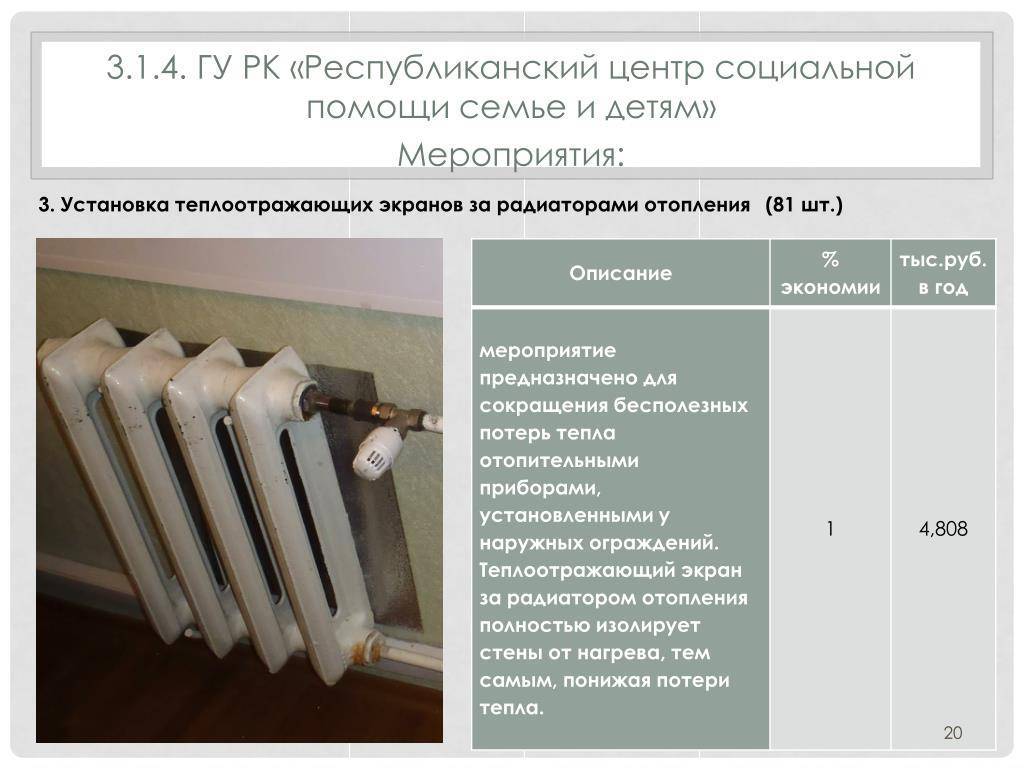

Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.
Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.
Монтаж пленок за радиаторы – простая последовательность действий

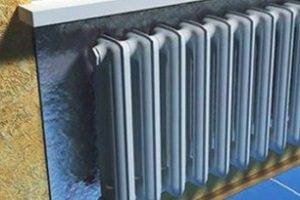

С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам.
Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу.
Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно.
В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).
Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш.
Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны.
Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.
Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.
Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности.
При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону).
Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею.
Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС.
Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.
Рекомендации по процессу монтажа
- Установка теплоотражающего экрана за батареей технологически проста, но будет выполнена быстрее и качественнее, если учитывать следующие практические рекомендации:
- максимальный эффект при использовании пенофола и аналогичных материалов достигается при наличии воздушного зазора в 15-20 мм с обеих сторон изолирующего слоя. В этом случае достигается термическое сопротивление изолирующей конструкции до 1.1-1.2 (м∙°С)/Вт. Монтаж производится на деревянные рейки, а пенофол должен быть с двухсторонним фольгированием (тип B);
- в большинстве случаев для обустройства экрана-отражателя для батарей достаточно одной воздушной прослойки – между радиатором и изолирующим материалом. Двухстороннее фольгирование в этом случае необязательно;
- при выборе отражателя следует учитывать, что фольга должна быть полированной (не матовой).
Как работает батарея отопления
- конвекция – нагретый воздух поднимается вверх, а его место занимает более холодный;
- радиация – батарея является источником тепловых инфракрасных лучей, которые несут тепловую энергию;
- теплопроводность – передача тепла при близком контакте. Если вы прислонитесь к батарее отопления, этот механизм станет для вас основным.
Очевидно, что нагрев воздуха в помещении осуществляется главным образом за счет конвекции и радиации. Доля каждого механизма в общем тепловом балансе зависит от типа нагревательного элемента, внешних условий и температуры теплоносителя.
Старые чугунные батареи отопления («гармошка»)
При температуре 30…40 градусов чугунная батарея греет преимущественно за счет конвекции. По мере повышения температуры теплоносителя доля тепла, переносимого излучением, увеличивается. Сейчас воду редко нагревают до 50…60 градусов, но раньше обжигающе горячие батареи отопления были нормой.
Штампованные алюминиевые радиаторы
В общем и целом механизм передачи тепла от современных радиаторов аналогичен, но есть и небольшие различия. Производители стремятся сделать радиаторы как можно более эффективными и тратят на их проектирование серьезные ресурсы. Создатели старых чугунных батарей такой ерундой не заморачивались.
Современные радиаторы в какой-то мере адаптируются к изменяющимся условиям. Если скорость движения воздуха в них незначительна, существенная часть тепла передается на плоские передние панели, что увеличивает роль излучения. Это означает, что экран радиатора отопления должен обеспечивать и циркуляцию воздуха, и возможность передачи тепла инфракрасным излучением.
Обеспечить конвекцию несложно: экран для радиатора отопления должен иметь вид решетки с достаточно большими отверстиями. Что касается излучения – тут все немного сложнее.
В идеале экран должен быть абсолютно черным телом – в этом случае он будет поглощать и отдавать тепло по максимуму. Сделать абсолютно чернотельный экран для батареи отопления не удавалось еще никому, но приблизиться к этому можно:
- внутренняя сторона экрана должна быть открашена в черный цвет;
- экран должен изготавливаться из материала, имеющего высокую теплопроводность (именно поэтому так популярны металлические экраны для радиаторов отопления).
В принципе, долю тепла, передаваемого экраном в комнату, можно рассчитать, но это сложно, да и не имеет смысла – непонятно, что делать с этими данными. В общем и целом экран передает порядка 30…45% от изучаемого радиатором тепла. Остальное вторично нагревает трубу и уходит к соседям по обратной трубе. При этом оплачиваете эти джоули вы – поэтому тепло у соседа (если речь идет о городской квартире) вас вряд ли порадует. Часть тепла уходит в стену и вообще никого не греет.
Возникает вопрос: как повысить КПД экрана?
Ответ: повысить КПД экрана можно, разместив еще один экран – отражающий. Отражающий экран размещается за батареей. Он представляет собой покрытый алюминиевой фольгой лист синтепона толщиной примерно 5 мм. Можно использовать и другие утеплители (кроме минваты), но в этом случае толщина отражающего экрана должна быть больше.
Конструкция из двух экранов – отражающего и декоративного – позволяет передать в комнату заметно более 50% излучаемой радиатором энергии.
Как утеплять?

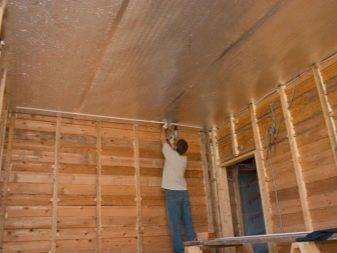

Потолки
На начальном этапе нужно понять, сколько материала необходимо и как его крепить. Посчитав площадь утепления, добавляем по 10 см на каждую сторону и получаем нужное количество материала. Его можно легко порезать ножом. При раскройке нужно сделать запас (не менее 3–4 см) для будущей установки и подгонки материала по конструкции и исключения излишков.

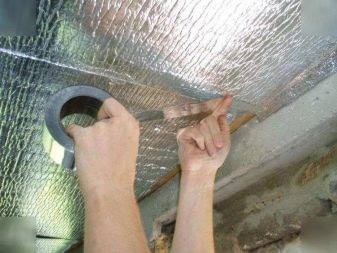

Отражающим слоем теплоизоляция устанавливается внутрь помещения. Необходимо сделать напуск на стены – лучше с запасом. Все лишнее потом можно легко удалить ножом. Если потолок деревянный, то прокладку ТИМ по потолку можно производить строительным степлером. При этом нужно сразу правильно установить материал по отношению к строительным конструкциям: неточность при монтаже в 1 см в начале может перерасти и в 10, и в 20 см в конце. Расстояние между скобами устанавливается по ходу работы. Главное условие — отсутствие волн на утеплителе.
Стены
Для максимальной эффективности утепления стен нужно оставлять воздушный зазор 15–20 мм с фольгированной поверхности. Отражающая изоляция с обычным утеплителем эффективно используется для многоэтажных и малоэтажных конструкций. При этом тепловая защита стен быстро возрастает без изменения их объёма.
Обычно при утеплении стен внутри помещений используются два варианта монтажа. При первом варианте оставляются два воздушных зазора: между наружной стеной и изоляцией, между изоляцией и облицовкой стены, к примеру, гипсокартонными листами. Во втором варианте предусмотрен один зазор: между внешней стеной и теплоизоляцией. В этом случае применяют материал с маркировкой А. Фольгу обязательно обращают внутрь помещения.
Кровлю
Данная работа обычно выполняется с применением минеральной ваты. Начнем с материалов для кровли: гидроизоляция, которая укладывается под кровлю, теплоизолятор толщиной более 15 сантиметров, паробарьер. Но нужно учесть, что эффективность такого сочетания составляет всего 85%.
Что можно сделать? Только утолщать теплоизоляционный слой. Способ только один: вместо пароизоляционного материала использовать пенофол, эффективность теплозащиты которого уже составляет 97%.
Наилучший способ – укладывать утеплитель изнутри еще на стадии возведения кровли. То есть после установки вертикальных стоек необходимо по ним натянуть гидроизоляционный материал внахлест. Затем набивается обрешетка и кровельный материал.
Можно ли очень горячие батареи накрыть тканью? Какой тканью накрывают горячие батареи?
Мне приходится часто накрывать батареи в квартире особенно по весне, когда на улице резко потеплеет а батареи жарят по полной. Дома становится невыносимо жарко, а главное появляется большая сухость воздуха, в следствие которой сильно сохнет кожа, особенно у ребенка. Борюсь с этим тем, что накрываю толстым махровым полотенцем всю поверхность батарей, предварительно его намочив водой, но нужно его отжать так чтобы с него не текло. Батарея меньше греет и влажность в комнате увеличивается. После высыхания полотенца повторяем процедуру.
Смотря для каких целей хотят накрыть батареи.
Многие как я заметила накрывают батареи покрывалами, потому что кошки любят на них спать. И хозяева бояться что кошка обожжется, порой батареи очень и очень горячие.
Кто-то накрывает батареи покрывалом, потому что в доме маленькие дети, тут все в целях безопасности. Чтобы не ударился, и чтобы не обжегся.
В заключение: батареи можно накрывать любой тканью и ничего не произойдет, это безопасно. Многие сушат на батареях вещи.
В многих квартирах стоят батареи отопления без регулировки температуры и когда на улице становится уже тепло почему-то наши коммунальные службы реагируют очень медленно на изменение температуры и подают в систему отопления очень горячую воду. Приходится закрывать батареи. Закрываю старой махровой простыней или большими махровыми полотенцами, можно их смочить и отжать, тогда воздух будет не таким сухим. Ткань лучше всего использовать плотную хлопчатобумажную. Можно сначала закрыть батереи плотной бумагой или картоном, затем тканью. Конечно страдает от таких ухищрений вид в квартире, но не париться же.
Конечно можно, вы просто избавитесь тогда от жара, который исходит от батареи.
Для этой цели можно использовать все ткани, которые не боятся большой температуры, которая в батареях может доходить до почти 100 градусов. Поэтому не советую использовать синтетические ткани, они могут покоробиться.
Я накрываю горячую батарею одеялом из 80% овечьей шерсти.
Ну конечно лучше в корне решить проблему регулировки радиатора отопления, методом установки термостатов, либо хотя бы обычных кранов с байпасом.
Однако многие, каждый по своим причинам, не имеют к этому возможности, вот и приходится накрывать батарею чем придется, что бы она не пылала как русская печь перед праздником.
Накрывать лучше всего плотной тканью из натуральных волокон. Брезент подходит очень хорошо.
Многие из шерстяных, полусинтетических, синтетических тканей, хотя и не испортятся и загорятся, но могут быть источником неприятного запаха от сильно нагретой батареи.
Брезентовые коврики для батарей, не занимают много места, и не жалко будет пожелтевшего от жары батареи, полотенца или пододеяльника.
Мы накрываем батареи когда дома становится жарко складываем пододеяльник пополам и накрываем батарею либо накрываем плотным покрывалом(пледом). Для накидок на батареи могут служить простыни, пододеяльники которые подлежат утилизации(дырявые) которые не жалко.
Да, накрыть батареи можно.
Для этого лучше использовать натуральные ткани, к примеру хлопчатобумажные.
Помимо экологичности, натуральные ткани ещё и аллергию не вызывают.
А температура даже очень горячих батарей, не критична, то есть с тканями ни чего не случится.
Так как слишком горячие батареи ещё и воздух сильно сушат в помещении, то ткань можно класть на батарею, влажную, но не мокрую.
То есть намочили, отжали и накрыли ей батареи.
А вообще лучше ни чем батареи не закрывать, а просто установить окна в режим проветривания, или открыть форточки.
В этом случае решаем сразу две проблемы и проветриваем (свежий воздух) и понижаем температуру в помещениях.
Ещё можно установить на радиаторы отопления, терморегуляторы,![] есть даже автоматические.
Поворотом ручки снижается температура радиатора.
Установка экрана на батарею тоже вариант, тут и эстетическая составляющая и от батареи не будет идти такой жар.
Раскрой деталей и сборка экрана
Экран на чугунную батарею может быть выполнен из листов МДФ. Для формирования переднего профиля необходимо вырезать прямоугольные детали, ширина которых составит 11 см. На них следует сделать угол в 45 °, используя ножовку. Эту манипуляцию необходимо осуществить в том месте, где элементы будут соприкасаться друг с другом
Важно помнить, что на одном из профилей снизу следует сделать разнонаправленные углы. Так формируется внутренняя решетка
Зафиксировать элементы можно с помощью столярного клея, который дополняется отделочными гвоздями
Если вы решили выполнить навесной экран на батарею, то после того, как все предыдущие этапы удастся осилить, можно переходить к сборке. Для фасадной части используется сетка, которая должна быть нарезана по размерам, применить для этого можно ножовку. Грани отделываются профилем из ДВП, который располагается по периметру. Такой же принцип следует использовать и для боковых деталей. Из декоративного бруса следует создать каркас, который должен быть закреплен максимально прочно, в противном случае конструкция окажется подвижной и неустойчивой
Зафиксировать элементы можно с помощью столярного клея, который дополняется отделочными гвоздями. Если вы решили выполнить навесной экран на батарею, то после того, как все предыдущие этапы удастся осилить, можно переходить к сборке. Для фасадной части используется сетка, которая должна быть нарезана по размерам, применить для этого можно ножовку. Грани отделываются профилем из ДВП, который располагается по периметру. Такой же принцип следует использовать и для боковых деталей. Из декоративного бруса следует создать каркас, который должен быть закреплен максимально прочно, в противном случае конструкция окажется подвижной и неустойчивой.
В боковых гранях вырезаются отверстия для труб
Важно обеспечить, чтобы центр радиуса от ширины и высоты боковой планки был отдален на 7,5 см. Устройство экрана на батарею предполагает расположение металлического листа у задней стенки отопительного оборудования
Размеры полотна должны быть равны габаритам декоративной решетки
Это позволит исключить тепловые потери и перенаправить тепловой поток внутрь
Размеры полотна должны быть равны габаритам декоративной решетки. Это позволит исключить тепловые потери и перенаправить тепловой поток внутрь.
К стене декоративный экран можно закрепить с помощью устойчивого каркаса или анкерных цанг. Однако существует еще один способ, но он более дорогой и сложный, кроме того, предполагает необходимость дополнительного приобретения дорогостоящих деталей. Такие экраны для батарей металлические иногда закрываются рейками и устанавливаются на ножки, изготовленные с помощью специальных уголков. Эта часть обычно делается регулируемой, чтобы была возможность корректировать высоту конструкции.
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Разновидности отражающей теплоизоляции
Для хозяев, затеявших строительство или ремонт, небезразлично, как называется утеплитель, с одной стороны которого наклеена фольга, поскольку не все разновидности взаимозаменяемы
Не мене важно понимать, как правильно класть утеплитель с фольгой, чтобы максимально сократить теплопотери. На рынке предлагается несколько разновидностей теплоизоляторов с фольгой, с разным теплоизолирующим материалом в основе
Вспененный полиэтилен (пенополиэтилен)
Материал выглядит как эластичное полотно толщиной 2-10 мм, структурно состоящее из закрытопористых ячеек. Изоляция продаётся в рулонах, некоторые производители снабжают её самоклеющейся основой; отражающим слоем служит алюминиевая фольга.
Пенополиэтилен с фольгой применим для термоизоляции пола, где его располагают под конечной отделкой (например, ламинатом). Для радиаторов отопления в качестве отражающего экрана выбирают тонкие разновидности полотна. Эластичный материал подходит для изоляции труб водопровода и канализации; он сохранит трубы от промерзания и одновременно защитит хозяев от раздражающего шума.
Утеплитель из вспененного полиэтилена
Минеральная вата
В строительных магазинах предлагается фольгированная минвата (она же каменная, базальтовая) в рулонах или плитах, толщиной до 100 мм. Утеплитель покрывается фольгой только с внешней стороны
Важное свойство материала – не горючесть и не токсичность. Это делает её хорошим выбором для изоляции дымоходов и стены присоединения камина. Каменная вата практически не даёт усадку, отражает до 95% инфракрасного излучения, глушит звуки
Её применяют для теплоизоляции пола и стен; в этом случае особенно небезразлично, как правильно класть утеплитель, чтобы сохранить тепло в помещении. Минвату выбирают для кровельных конструкций и междуэтажных перекрытий, используют в качестве термозащиты парилок и других банных помещений
Каменная вата практически не даёт усадку, отражает до 95% инфракрасного излучения, глушит звуки. Её применяют для теплоизоляции пола и стен; в этом случае особенно небезразлично, как правильно класть утеплитель, чтобы сохранить тепло в помещении. Минвату выбирают для кровельных конструкций и междуэтажных перекрытий, используют в качестве термозащиты парилок и других банных помещений.
Фольгированная подложка – каменная вата
Стекловата
Утеплитель, близкий по свойствам к минвате, но с важной оговоркой: материал требует крайне бережного обращения. Несмотря на экологичность и относительную дешевизну (если сравнивать с минватой) сырья, он представляет реальную угрозу для здоровья. Волокнистая структура стекловаты является источником мелкой колючей пыли, способной проникать в лёгкие и раздражать глаза
Поэтому её монтаж проводят в защитной одежде, респираторе и перчатках. Фольгированной стекловатой изолируют перекрытия или стены с внешней стороны (под обшивку)
Волокнистая структура стекловаты является источником мелкой колючей пыли, способной проникать в лёгкие и раздражать глаза. Поэтому её монтаж проводят в защитной одежде, респираторе и перчатках. Фольгированной стекловатой изолируют перекрытия или стены с внешней стороны (под обшивку).
Фольгированная стекловата
Фольгированный пенополистирол
Прочная и упругая разновидность пенопласта; в продажу поступает в виде плит толщиной от 20 до 50 мм. Основа под алюминиевым покрытием состоит из сплавленных гранул с высокой температурной устойчивостью.
Фольгированный пенополистирол выдерживает физическое давление и повышенную влажность, что делает его предпочтительным выбором для монтажа тёплого пола
В этом виде работ особую важность приобретает вопрос, какой стороной укладывать утеплитель с фольгой на пол. Чтобы облегчить укладку, производители снабжают лицевую сторону монтажной разметкой (50х50 или 100х100 мм), позволяющую точно определить шаг между трубами или кабелями. Фольгированный пенополистирол для тёплого пола
Фольгированный пенополистирол для тёплого пола
